Pinos GPIO da Raspberry Pi explicados para iniciantes

Os pinos GPIO da Raspberry Pi são a interface de hardware que permite que uma Raspberry Pi se conecte com componentes eletrônicos lendo sinais de entrada, enviando sinais de saída e controlando componentes conectados. O conector GPIO fornece conexões físicas para projetos de eletrônica para iniciantes que usam caminhos de sinal entre a placa e componentes externos. Os pinos GPIO são projetados para interação de hardware por meio de funções de pino definidas e exigem atenção à pinagem, tensão, corrente e requisitos de segurança do componente conectado.

O Raspberry Pi hub fornece o contexto mais amplo da Raspberry Pi para escolher, configurar e usar a placa com diferentes conexões de hardware.

Quando uma Raspberry Pi é usada com fios jumper, uma protoboard, sensores ou componentes simples, as conexões GPIO criam uma maneira de construir e testar circuitos eletrônicos enquanto se aprende como entradas, saídas e sinais funcionam. Iniciantes precisam identificar a conexão correta do conector GPIO antes da fiação porque o modelo da placa, o tipo de componente, os requisitos de tensão e as necessidades de corrente afetam como a conexão deve ser feita. O Raspberry Pi hub fornece o contexto mais amplo da Raspberry Pi para escolher, configurar e usar a placa com diferentes conexões de hardware.

Um conector GPIO inclui diferentes funções de pino, incluindo conexões de sinal juntamente com conexões de alimentação e terra.

Os pinos GPIO da Raspberry Pi fornecem um sistema de conexão para aprender eletrônica, mas são separados das portas padrão como USB, HDMI, Ethernet e conexões sem fio. Um conector GPIO inclui diferentes funções de pino, incluindo conexões de sinal juntamente com conexões de alimentação e terra. A fiação segura exige verificar a pinagem relevante e adequar o método de conexão GPIO ao modelo da placa e ao componente eletrônico conectado.

Índice⌄

O que são os pinos GPIO da Raspberry Pi

Os pinos GPIO da Raspberry Pi são conexões de entrada/saída de uso geral na placa Raspberry Pi que permitem que o computador se comunique com componentes eletrônicos externos. O conector GPIO fornece pontos de conexão física para sinais de entrada e sinais de saída. Os pinos GPIO são conexões programáveis, mas cada pino do conector tem uma função definida que pode incluir funções de sinal, alimentação ou terra.

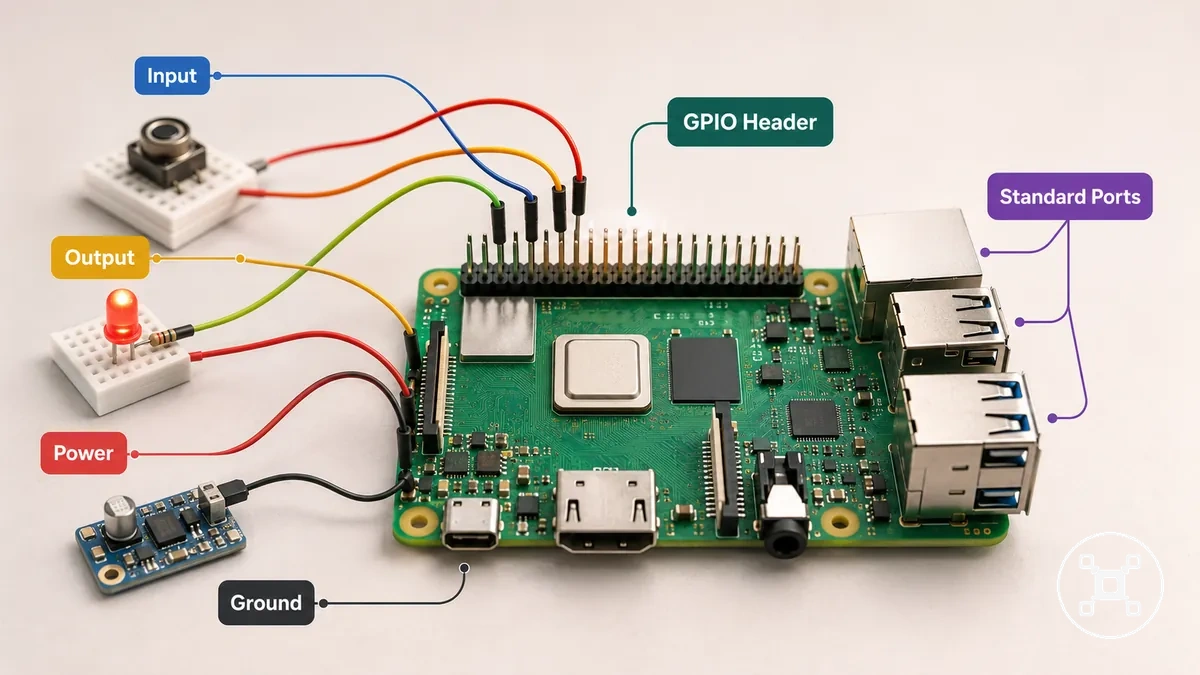

O conector GPIO da Raspberry Pi separa as funções de conexão na placa. Os pinos programáveis são usados para controle de sinais de entrada e saída, enquanto os pinos de alimentação fornecem conexões de suprimento elétrico e os pinos de terra fornecem conexões de referência de circuito. Identificar a conexão correta do conector é necessário antes de conectar um componente porque os pinos GPIO, os pinos de alimentação e os pinos de terra servem a propósitos diferentes.

O conector GPIO da Raspberry Pi separa as funções de conexão na placa.

Um equívoco comum é que todo pino do conector GPIO funciona como uma conexão de sinal programável. Os pinos GPIO têm funções específicas, e nem todo pino é adequado para qualquer componente eletrônico ou tipo de conexão. A seção portas e conectividade da Raspberry Pi aborda as conexões padrão da placa, como USB, HDMI, Ethernet e comunicação sem fio, enquanto o GPIO foca nas conexões programáveis de entrada, saída e sinal.

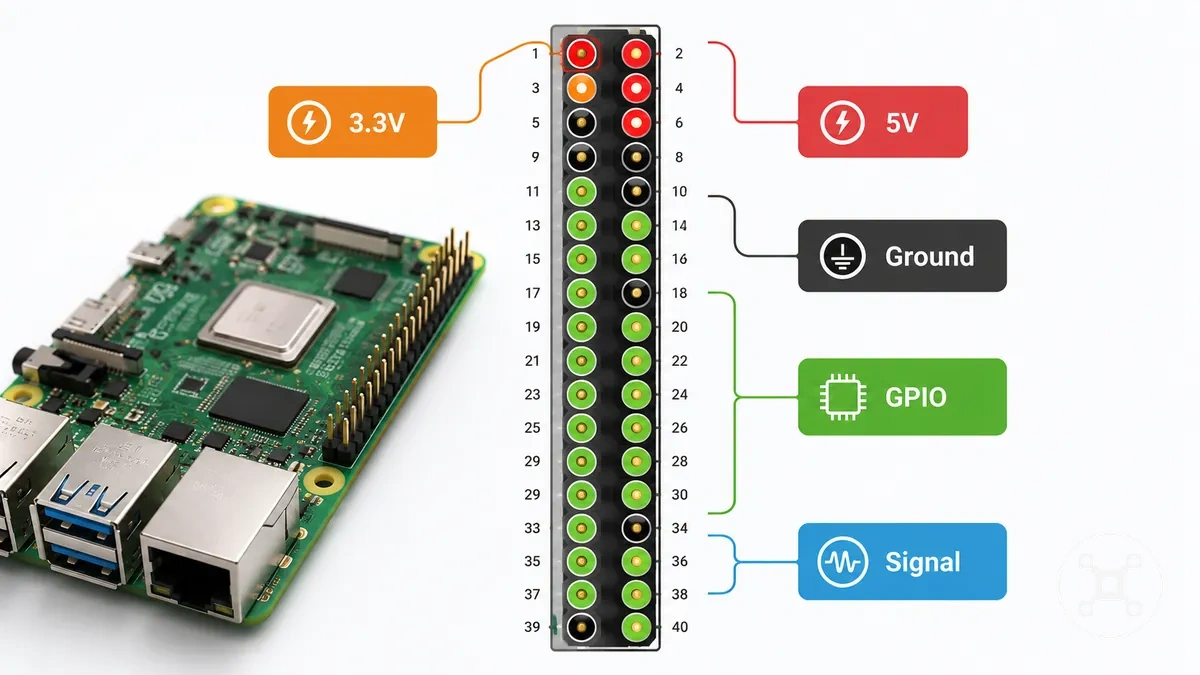

Como o conector GPIO de 40 pinos é organizado

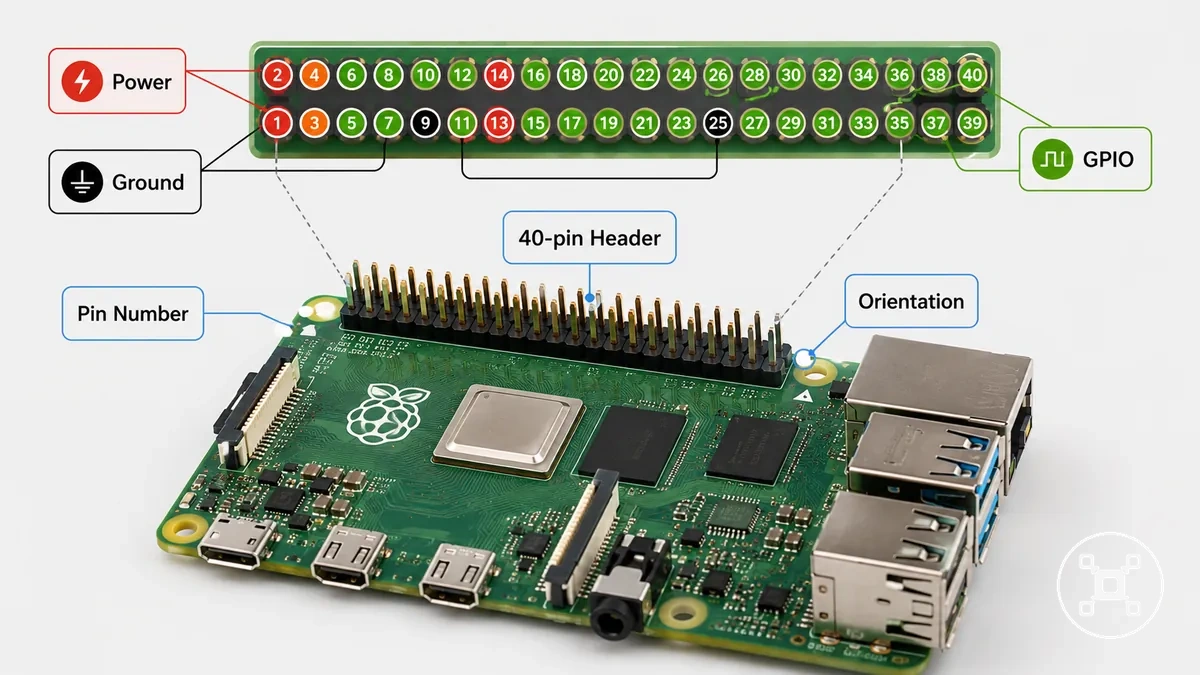

O conector GPIO de 40 pinos é organizado como duas fileiras de pinos físicos em uma placa Raspberry Pi, com cada posição de pino vinculada a uma função elétrica específica. A pinagem identifica a localização física, a orientação e a função de cada conexão. Entender o conector de 40 pinos ajuda iniciantes a distinguir a posição do pino do propósito elétrico antes de conectar o hardware.

A pinagem identifica a localização física, a orientação e a função de cada conexão.

Quando um componente é conectado ao conector, a localização física do pino deve ser correspondida com a função elétrica necessária. O layout do conector combina posição com funções como alimentação, terra, conexões de sinal GPIO e pinos de interface. Verificar as Raspberry Pi specifications ajuda a confirmar detalhes de hardware específicos da placa antes de usar a referência de pinagem.

Como o conector GPIO de 40 pinos é organizado depende tanto da localização física quanto da função do pino.

Como o conector GPIO de 40 pinos é organizado depende tanto da localização física quanto da função do pino. As duas fileiras do conector fornecem uma referência de layout, enquanto os pinos de alimentação, pinos de terra, pinos GPIO programáveis e pinos de interface representam diferentes propósitos de conexão. Um número de pino físico identifica onde uma conexão está localizada, mas a função elétrica também deve ser verificada usando a pinagem correta do modelo da placa.

A tabela a seguir separa o conector por função elétrica para que iniciantes possam verificar tanto a posição física quanto o propósito da conexão.

Grupo de pinos	O que representa	Verificação para iniciantes
Pinos de alimentação	Conexões de suprimento elétrico no conector	Confirme a conexão de alimentação necessária antes de conectar um componente
Pinos de terra	Conexões de referência de circuito	Corresponda a conexão de terra com o caminho de circuito pretendido
Pinos GPIO programáveis	Conexões GPIO usadas para sinais de entrada e saída	Verifique a pinagem antes de atribuir uma função de sinal
Pinos de interface	Conexões do conector GPIO usadas para funções de comunicação específicas	Verifique o requisito de interface e o modelo da placa

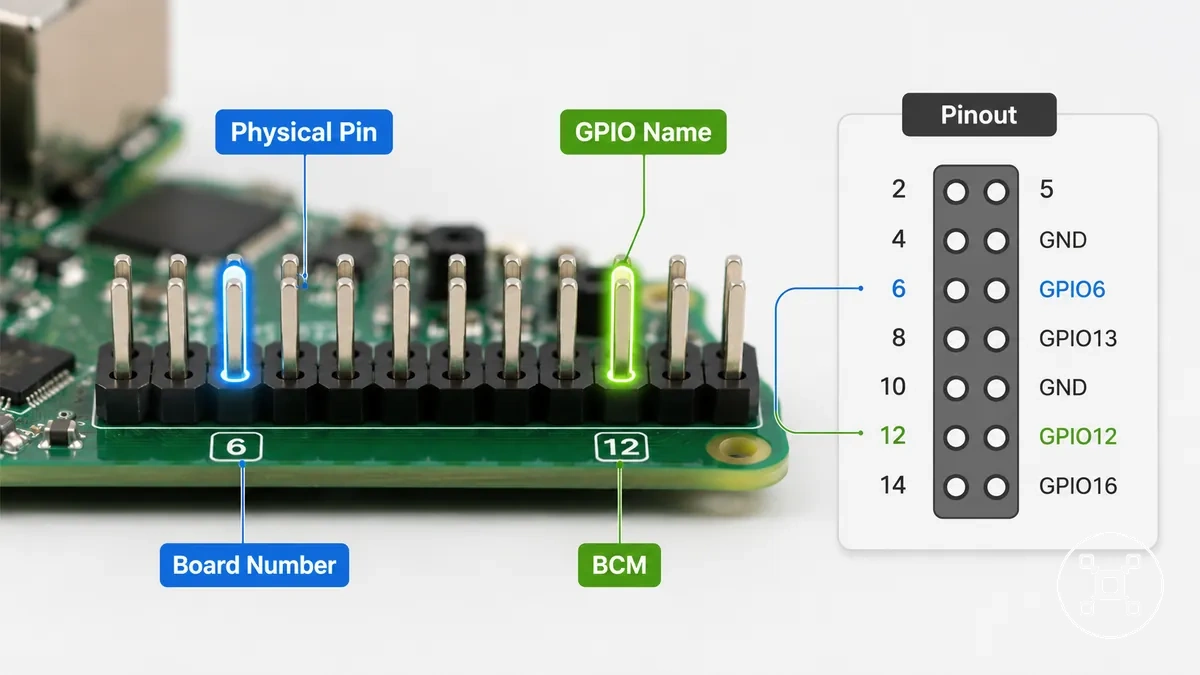

Números de pinos físicos e nomes GPIO

Números de pinos físicos e nomes GPIO identificam uma posição no conector usando dois sistemas de numeração diferentes. Um número de pino físico mostra a localização de um pino no conector GPIO, enquanto um nome GPIO identifica o rótulo de sinal relacionado usado para controle. A distinção ajuda a evitar confusão ao ler uma pinagem ou seguir um exemplo de código.

Um erro comum de fiação ocorre quando a numeração da placa e a numeração BCM são misturadas. Números de pinos físicos referem-se à posição no conector, enquanto a numeração BCM refere-se aos nomes GPIO usados por referências de software. Um exemplo de código deve usar o modo de numeração esperado, pois misturar os dois sistemas pode causar um erro de conexão ou controle na posição errada do conector.

Sistema de nomenclatura	O que identifica
Número de pino físico	A posição no conector de um pino específico na placa
Nome GPIO	O rótulo GPIO associado à conexão de sinal
Numeração da placa	O modo de numeração baseado em posições físicas do conector
Numeração BCM	O modo de numeração baseado em nomes de sinais GPIO

Pinos de alimentação, terra e programáveis

Os pinos de alimentação, terra e programáveis desempenham funções elétricas diferentes no conector GPIO da Raspberry Pi. Os pinos de alimentação fornecem conexões de suprimento, os pinos de terra fornecem caminhos de referência de circuito e os pinos GPIO programáveis fornecem conexões de sinal controláveis para funções de entrada e saída. Essas funções separam pinos elétricos fixos de pinos que o software pode configurar.

Essas funções separam pinos elétricos fixos de pinos que o software pode configurar.

O conector GPIO contém diferentes tipos de pino, portanto cada conexão deve ser identificada antes de conectar um componente. As principais funções são separadas abaixo:

• Pino de alimentação: Fornece uma conexão de suprimento fixa com valores de tensão como 3,3V ou 5V. Os limites de tensão e corrente necessários devem ser verificados antes de conectar um componente para uso seguro.
• Pino de terra: Fornece uma referência de circuito e um caminho de retorno para a conexão elétrica. A conexão de terra deve corresponder ao projeto de circuito pretendido antes da fiação.
• GPIO programável: Fornece conexões de sinal controláveis que podem ser configuradas para comportamento de entrada ou saída. A função do sinal depende da configuração de software e dos requisitos do componente conectado.
• Pino de interface: Fornece uma conexão GPIO usada para funções de comunicação específicas. O requisito de interface deve ser verificado com o componente e a configuração da placa antes do uso.

Funções dos pinos GPIO e papéis de interface

As funções dos pinos GPIO e os papéis de interface descrevem as diferentes maneiras como as conexões GPIO da Raspberry Pi podem ser usadas após a compreensão do layout físico do conector. Os pinos GPIO podem suportar entrada digital, saída digital e outras funções configuradas com base na atribuição de pino selecionada. Esta seção foca em como as funções dos pinos GPIO e os papéis de interface afetam as conexões de sinal.

Esta seção foca em como as funções dos pinos GPIO e os papéis de interface afetam as conexões de sinal.

Componentes diferentes exigem funções GPIO diferentes porque suas necessidades de sinal e métodos de conexão não são os mesmos. Um sensor pode usar entrada digital, um LED pode usar saída digital e dispositivos de comunicação podem exigir papéis de interface específicos. A função selecionada deve corresponder ao componente, ao método de fiação e à configuração da placa para manter o uso seguro.

Um pino físico pode suportar diferentes papéis dependendo da configuração e da atribuição de pino.

Um pino físico pode suportar diferentes papéis dependendo da configuração e da atribuição de pino. A tabela abaixo separa funções GPIO comuns e papéis de interface por sua condição, comportamento e efeito prático.

Entidade/parte	Atributo/critério	Valor/condição	Efeito/risco/decisão
Pino GPIO	Direção do sinal	Entrada digital ou saída digital	A entrada lê sinais, enquanto a saída envia sinais de controle para componentes conectados
Configuração GPIO	Controle de estado do sinal	Comportamento pull-up ou pull-down	Fornece um estado de sinal definido com base na condição configurada
Função GPIO	Controle de saída	Geração de sinal PWM	Usada quando um componente requer um padrão de sinal de saída controlado
Papel de interface	Tipo de comunicação	I2C, SPI ou UART	A interface deve corresponder ao requisito do componente e à atribuição de pino

Pinos de entrada, pinos de saída e comportamento de sinal

A direção do sinal altera a função de uma conexão GPIO da Raspberry Pi. Um pino de entrada lê uma condição de sinal de um componente conectado, enquanto um pino de saída envia uma condição de sinal para um componente conectado. Essa distinção local define como pinos de entrada, pinos de saída e comportamento de sinal são usados.

A direção do sinal altera a função de uma conexão GPIO da Raspberry Pi.

Um pino de entrada e um pino de saída devem corresponder à função do componente conectado e sua configuração. Um botão pode fornecer um estado de entrada que a Raspberry Pi lê, enquanto um LED pode receber um estado de saída controlado por meio de uma conexão GPIO. Estados de nível alto e nível baixo descrevem diferentes condições de sinal digital, enquanto um resistor de pull, como pull-up ou pull-down, pode ajudar a definir um estado de entrada quando a condição de sinal exigir. Configurações de direção incorretas podem criar um erro de fiação, portanto, a direção do sinal e os requisitos do componente conectado devem ser verificados antes do uso.

Pinos I2C, SPI, UART e PWM

Os pinos I2C, SPI, UART e PWM descrevem papéis especiais de interface que algumas conexões GPIO da Raspberry Pi podem suportar para tarefas específicas de comunicação e controle. Os pinos de interface agrupam sinais para métodos como comunicação de dispositivos e controle de saída. Esta seção foca no papel local dos pinos I2C, SPI, UART e PWM dentro das configurações GPIO.

Esta seção foca no papel local dos pinos I2C, SPI, UART e PWM dentro das configurações GPIO.

Componentes diferentes usam papéis de interface diferentes porque seus requisitos de comunicação não são os mesmos. Um sensor pode usar I2C, um display ou módulo pode usar SPI ou UART, e PWM pode ser usado quando um componente requer um padrão de sinal controlado. A atribuição de pino e a configuração necessárias devem corresponder ao componente e à configuração da placa para reduzir riscos de fiação.

Interface	Componente conectado típico	Comportamento de pino necessário	Implicação de configuração
I2C	Sensor ou módulo compatível	Conexões GPIO atribuídas para comunicação I2C	Confirme a atribuição de pino e a configuração exigidas pelo componente
SPI	Display ou módulo	Conexões GPIO atribuídas para comunicação SPI	Corresponda o papel de interface com os requisitos do componente conectado
UART	Módulo de comunicação	Conexões GPIO atribuídas para comunicação serial	Verifique a configuração de comunicação antes da fiação
PWM	Componente que requer saída de sinal controlada	Comportamento de saída de sinal configurável	Verifique a atribuição de pino e as necessidades do componente antes do uso

O que os pinos GPIO podem controlar ou ler

Um pino GPIO da Raspberry Pi pode controlar ou ler sinais de componentes eletrônicos conectados, como LEDs, botões, sensores, relés por meio de circuito de acionamento e módulos pequenos. As conexões GPIO podem ler uma condição de sinal ou enviar um sinal de controle dependendo do componente e da configuração. Esta seção foca nas funções realistas de controle e leitura dos pinos GPIO da Raspberry Pi.

Esta seção foca nas funções realistas de controle e leitura dos pinos GPIO da Raspberry Pi.

Componentes diferentes exigem funções GPIO diferentes porque seus requisitos de sinal e necessidades de corrente variam. Um LED pode usar um sinal de saída GPIO para mostrar um estado de status, enquanto um botão ou sensor pode fornecer um sinal de entrada que a Raspberry Pi lê. Um relé requer um circuito de acionamento porque o pino GPIO é limitado ao controle de sinal em vez de lidar diretamente com chaveamento de maior potência. Módulos pequenos podem exigir condições específicas de fiação e configuração antes de serem controlados ou lidos com segurança.

• LED: Usa um sinal de saída GPIO para controlar uma indicação de status. A conexão deve considerar os requisitos do componente e o limite de corrente da conexão GPIO.
• Botão: Usa um sinal de entrada GPIO para ler um estado de chaveamento. A configuração de entrada e a condição de fiação devem corresponder ao circuito do botão para fornecer um sinal confiável.
• Sensor: Usa um sinal de entrada ou comunicação GPIO para fornecer informações à Raspberry Pi. O tipo de sensor e a configuração determinam como o sinal é lido.
• Relé: Usa um sinal de controle GPIO por meio de um circuito de acionamento. O circuito de acionamento separa a conexão GPIO dos requisitos de carga de corrente mais alta do relé.
• Módulo: Usa conexões GPIO para sinais de controle, comunicação ou status. A atribuição de pino e a configuração necessárias devem corresponder aos requisitos do módulo antes do uso.

Os pinos GPIO separam três tarefas diferentes: ler um sinal, controlar um sinal e alimentar um dispositivo. As conexões GPIO podem controlar ou ler componentes quando o tipo de sinal, a fiação e a configuração correspondem ao uso pretendido. Dispositivos com requisitos de corrente mais alta precisam de circuitos adicionais em vez de conexão GPIO direta.

Os pinos GPIO separam três tarefas diferentes: ler um sinal, controlar um sinal e alimentar um dispositivo.

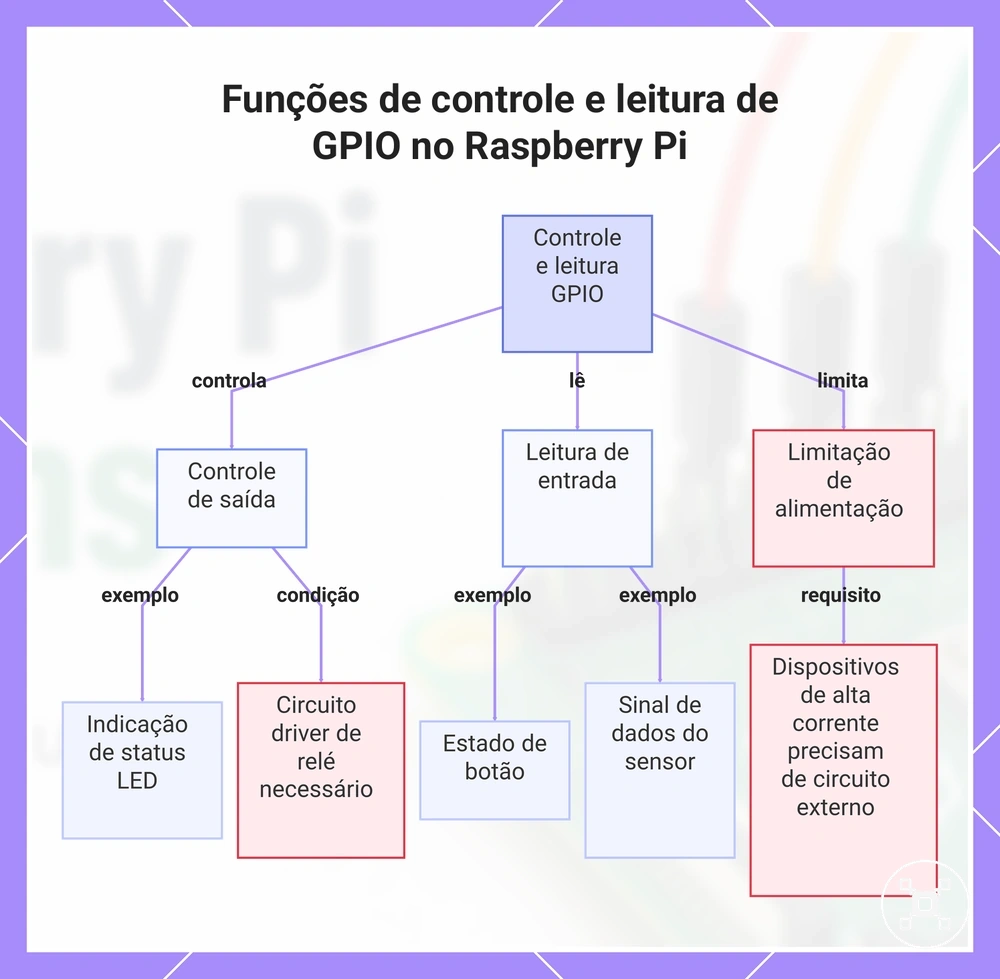

Este gráfico mostra as principais funções dos pinos GPIO do Raspberry Pi: controlar sinais de saída, ler sinais de entrada e a limitação de alimentar dispositivos de alta corrente.

Conectando pinos GPIO com fios jumper e protoboards

Conectar pinos GPIO com fios jumper e protoboards cria conexões GPIO temporárias para aprendizado e prototipagem com uma Raspberry Pi. O caminho da fiação deve seguir a função do pino do conector GPIO, a continuidade das fileiras da protoboard e os requisitos do componente. Esta seção foca em como fios jumper e protoboards criam caminhos de conexão temporários entre conexões GPIO e componentes eletrônicos.

A disposição da fiação deve corresponder aos requisitos do componente e à configuração GPIO antes de aplicar energia.

Um protótipo típico usa fios jumper para conectar pinos do conector da Raspberry Pi a fileiras da protoboard, trilhos de alimentação e pernas de componentes. A protoboard cria caminhos elétricos temporários, enquanto um resistor pode ser colocado entre conexões quando o circuito requer controle adicional do caminho do sinal. Um exemplo claro mantém o trilho de alimentação, o trilho de terra e o caminho do sinal separados para que cada propósito de conexão permaneça identificável. A disposição da fiação deve corresponder aos requisitos do componente e à configuração GPIO antes de aplicar energia.

• Conector GPIO: Fornece os pontos de conexão inicial para conexões GPIO. O pino do conector selecionado deve corresponder ao caminho de alimentação, terra ou sinal necessário.
• Fios jumper: Criam ligações temporárias entre o conector GPIO, as fileiras da protoboard e as pernas dos componentes. Cada extremidade do fio deve conectar-se à fileira ou posição de pino pretendida.
• Fileiras da protoboard: Fornecem caminhos de conexão temporários por meio de fileiras conectadas. A continuidade das fileiras deve ser verificada ao posicionar componentes.
• Trilho de alimentação e trilho de terra: Fornecem caminhos separados para conexões de suprimento e referência. Manter esses trilhos distintos ajuda a manter uma fiação clara de alimentação e terra.
• Resistor e perna do componente: Formam parte do caminho do circuito quando um componente requer uma conexão com resistor. A colocação do resistor e a posição da perna do componente devem corresponder ao projeto de circuito pretendido.

Um padrão de conexão simples mantém o caminho do sinal GPIO separado do trilho de alimentação e do trilho de terra: um fio jumper transporta a conexão de sinal, enquanto conexões separadas fornecem alimentação e terra onde necessário. Uma protoboard suporta prototipagem temporária, mas não fornece proteção elétrica; as condições do componente, da fiação e da configuração devem ser verificadas antes do uso.

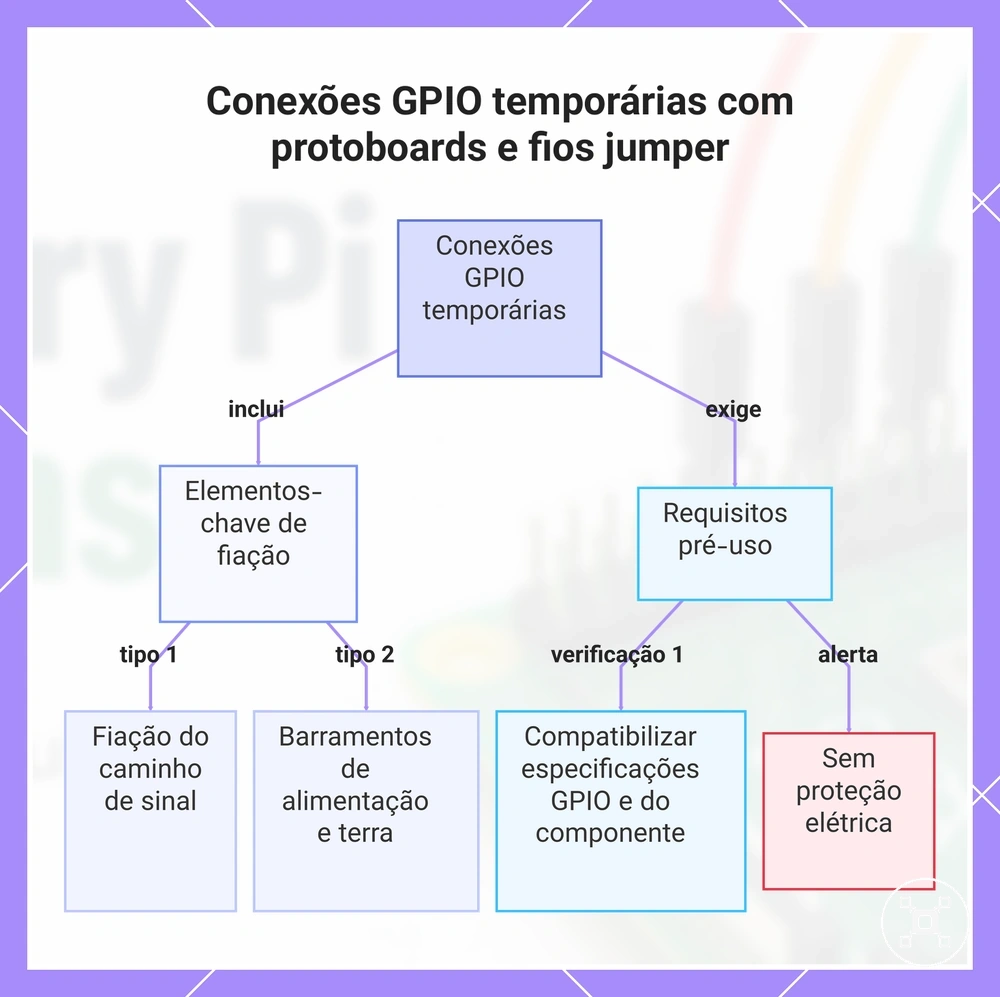

Este gráfico mostra os principais elementos de fiação e as verificações pré-uso para criar conexões GPIO temporárias com fios jumper e protoboards em um Raspberry Pi.

Este gráfico mostra os principais elementos de fiação e as verificações pré-uso para criar conexões GPIO temporárias com fios jumper e protoboards em um Raspberry Pi.

Trilhos, fileiras e conexões GPIO da protoboard

A continuidade da protoboard determina se as partes conectadas a um circuito GPIO da Raspberry Pi estão realmente conectadas. As fileiras da protoboard, os trilhos de alimentação e os trilhos de terra criam diferentes caminhos de conexão, portanto a colocação dos componentes afeta como as conexões GPIO se comportam. Esta seção foca na relação de fiação local entre trilhos, fileiras e conexões GPIO da protoboard.

Esta seção foca na relação de fiação local entre trilhos, fileiras e conexões GPIO da protoboard.

Um layout de protoboard usa fileiras terminais, um espaço central e trilhos para organizar a colocação de componentes e o roteamento de sinais. Componentes colocados em fileiras conectadas da protoboard compartilham um caminho, enquanto o espaço central separa os dois lados do layout da placa. Os trilhos de alimentação e os trilhos de terra fornecem caminhos dedicados para conexões de suprimento e referência, e o caminho de roteamento do sinal depende de onde cada perna do componente e ponto de fiação é colocado. A continuidade das fileiras e a disposição das conexões devem ser verificadas antes de aplicar energia a um circuito GPIO.

• Fileiras da protoboard: Fornecem pontos de conexão terminais para colocação de componentes. A continuidade de cada fileira determina se as pernas dos componentes compartilham o mesmo caminho elétrico.
• Espaço central: Separa os dois lados da protoboard. A colocação de componentes através ou ao lado do espaço altera como as partes se conectam dentro do circuito.
• Trilhos de alimentação: Fornecem um caminho dedicado para conexões de suprimento. O trilho selecionado deve corresponder à conexão de alimentação pretendida no circuito.
• Trilhos de terra: Fornecem um caminho dedicado para conexões de terra. Manter as conexões de terra separadas do roteamento de sinal ajuda a manter um caminho de circuito claro.
• Roteamento de sinal: Define o caminho entre as conexões GPIO e as pernas dos componentes. O caminho da fiação deve ser rastreado através de fileiras e trilhos antes de testar o circuito.

Tipos de fios jumper para conectores GPIO

Os tipos de fios jumper para conectores GPIO determinam como as conexões GPIO da Raspberry Pi se fixam aos pinos do conector e às protoboards. Fios jumper macho-fêmea, macho-macho e fêmea-fêmea possuem extremidades de conector diferentes para diferentes pontos de conexão. Esta seção foca no ajuste do conector dos tipos de fios jumper para conectores GPIO.

Esta seção foca no ajuste do conector dos tipos de fios jumper para conectores GPIO.

O fio jumper correto depende se o ponto de conexão é um conector GPIO, uma protoboard ou outro ponto de fiação. O ajuste do conector afeta a segurança com que uma conexão é feita, enquanto um tipo de extremidade de fio inadequado pode criar uma conexão frouxa ou um erro de fiação. O tipo de fio deve corresponder ao layout físico e à configuração do circuito antes do uso.

• Fio jumper macho-fêmea: Usa uma extremidade de conector macho para uma conexão na protoboard e uma extremidade de conector fêmea para um pino do conector GPIO. O ajuste do conector corresponde a montagens onde o conector da Raspberry Pi e a protoboard exigem extremidades de conexão diferentes.
• Fio jumper macho-macho: Usa extremidades de conector macho em ambos os lados para conexões na protoboard e outros pontos de conexão do tipo pino. O ponto de conexão deve aceitar a extremidade do conector para manter o caminho de fiação pretendido.
• Fio jumper fêmea-fêmea: Usa extremidades de conector fêmea em ambos os lados para conexões entre pontos compatíveis do tipo pino. O ajuste do conector deve corresponder aos pinos receptores para evitar uma conexão instável.

Usando sensores e componentes simples com GPIO

Uma conexão GPIO da Raspberry Pi pode funcionar com um sensor ou componente simples quando o tipo de sinal, a faixa de tensão e o método de fiação correspondem aos requisitos do componente. Um sinal digital pode ser lido ou controlado via GPIO, enquanto uma saída analógica requer um método de conversão adequado antes que a Raspberry Pi possa processar o valor. Esta seção foca no uso local de sensores e componentes simples com conexões GPIO.

Esta seção foca no uso local de sensores e componentes simples com conexões GPIO.

Componentes diferentes exigem condições GPIO diferentes porque seus sinais e requisitos elétricos não são os mesmos. Um botão pode fornecer um sinal digital, enquanto um LED pode usar um sinal de saída GPIO com um resistor para ajudar a gerenciar as condições de conexão. Um módulo I2C ou módulo SPI usa sua interface de comunicação quando a configuração GPIO e a atribuição de pino suportam o método de conexão necessário. O tipo de componente e a faixa de tensão devem ser verificados antes de conectar o circuito para manter uma condição de fiação adequada.

• Sensor digital: Usa um sinal digital que o GPIO pode ler quando a saída do sensor e a configuração GPIO da Raspberry Pi correspondem. A faixa de tensão do sensor e o método de fiação devem corresponder aos requisitos GPIO antes do uso.
• Sensor de saída analógica: Fornece uma saída analógica que o GPIO pode não ler diretamente sem um método de conversão. Um conversor adequado é necessário quando a Raspberry Pi precisa interpretar um valor analógico.
• Botão: Usa uma entrada de sinal digital para indicar um estado de chaveamento. A fiação do botão e a configuração GPIO devem corresponder à condição de entrada pretendida.
• LED: Usa um sinal de saída GPIO para controlar um estado de indicador. Um resistor pode ser usado no circuito para gerenciar as condições de corrente para a conexão do LED.
• Módulo I2C ou módulo SPI: Usa uma interface de comunicação por meio de conexões GPIO. O tipo de interface, a atribuição de pino e a configuração devem corresponder aos requisitos do módulo antes da conexão.
• Componente simples: Usa um sinal GPIO quando seus requisitos elétricos correspondem à capacidade GPIO disponível. Componentes que exigem condições de corrente diferentes precisam de circuitos adicionais em vez de conexão GPIO direta.

Escolher um projeto GPIO começa com a correspondência do tipo de sinal do componente, da faixa de tensão e do método de fiação com a capacidade GPIO da Raspberry Pi. Um sensor ou componente simples deve ser conectado de acordo com seus requisitos de sinal e condições de configuração. Isso ajuda a manter o caminho do sinal adequado e reduz o risco de conexões inadequadas.

Isso ajuda a manter o caminho do sinal adequado e reduz o risco de conexões inadequadas.

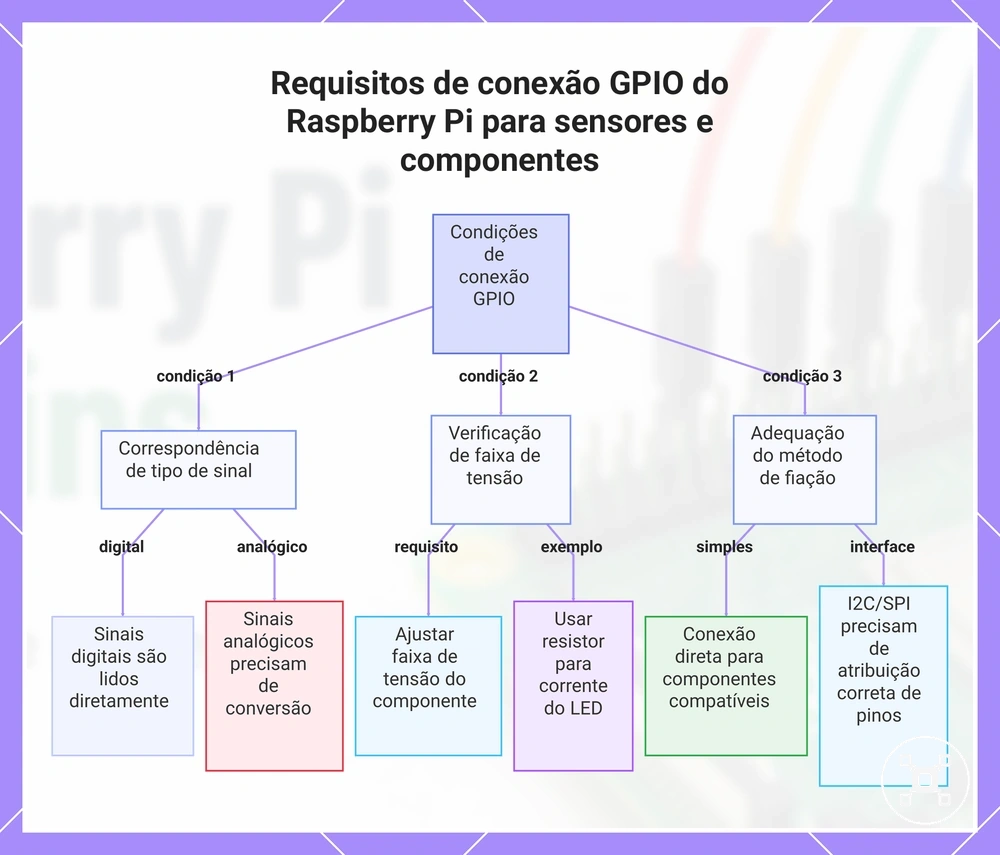

Este gráfico mostra as três principais condições a verificar ao conectar um sensor ou componente simples a um GPIO do Raspberry Pi: tipo de sinal, faixa de tensão e método de fiação.

Compatibilidade GPIO entre placas Raspberry Pi

A compatibilidade GPIO entre placas Raspberry Pi depende da presença do conector, continuidade da pinagem, geração da placa e ajuste de acessórios. Uma conexão GPIO que funciona com um modelo de placa deve ser verificada em relação ao layout físico e à configuração de outra placa antes de conectar o hardware. Esta seção foca nas condições de compatibilidade que afetam o uso de GPIO em placas Raspberry Pi.

Esta seção foca nas condições de compatibilidade que afetam o uso de GPIO em placas Raspberry Pi.

As Raspberry Pi specifications fornecem critérios da placa que ajudam a identificar diferenças de hardware que afetam as conexões GPIO. Um conector de 40 pinos fornece um layout de conexão GPIO comum em muitas placas, enquanto placas menores ou layouts mais antigos podem exigir verificação de seus pinos de conector disponíveis e continuidade da pinagem. A compatibilidade com HATs e extensões depende do modelo da placa, da configuração de software e da folga física ao redor da área GPIO. O modelo da placa deve ser confirmado quando o ajuste do acessório, o alinhamento do conector ou a numeração de pinos do software afetam a decisão de conexão.

Item	Condição de compatibilidade	Decisão prática
Conector de 40 pinos	Requer presença de conector correspondente e continuidade de pinagem	Verifique o modelo da placa antes de conectar acessórios GPIO
Placas menores	Podem ter disposições de conector ou conexões GPIO disponíveis diferentes	Verifique o layout físico dos pinos antes de usar hardware projetado para outra placa
Layouts mais antigos	Exigem confirmação da configuração do conector e atribuição de pinos	Compare o modelo da placa com os requisitos do acessório
HAT ou extensão	Requer conexões GPIO correspondentes, configuração de software e folga física	Confirme o ajuste e a configuração antes da instalação
Numeração de pinos do software	Requer o método de numeração correto para a configuração da placa selecionada	Corresponda as referências de software com a atribuição GPIO pretendida

Extensões GPIO, placas de expansão e acessórios de conector

Extensões GPIO, placas de expansão e acessórios de conector podem facilitar a fiação GPIO da Raspberry Pi ao melhorar o acesso, a identificação, o espaçamento ou o layout de conexão sem alterar os limites elétricos das conexões GPIO. A compatibilidade de cada acessório depende do modelo da placa, da disposição do conector, das restrições de ajuste e do método de fiação pretendido. Esta seção foca nos fatores locais de compatibilidade para extensões GPIO, placas de expansão e acessórios de conector.

A escolha do acessório deve corresponder ao layout GPIO da Raspberry Pi e aos requisitos físicos da montagem.

A escolha do acessório deve corresponder ao layout GPIO da Raspberry Pi e aos requisitos físicos da montagem. Uma placa de extensão GPIO pode melhorar o acesso aos pinos do conector, enquanto uma placa de expansão pode fornecer identificação mais clara para conexões GPIO durante a prototipagem. Cabo flat, disposições de conector de pinos e adaptadores para protoboard exigem ajuste de conector correspondente e folga física antes do uso. Acessórios podem organizar a fiação, mas não tornam caminhos de sinal inadequados ou conexões incorretas seguras por padrão.

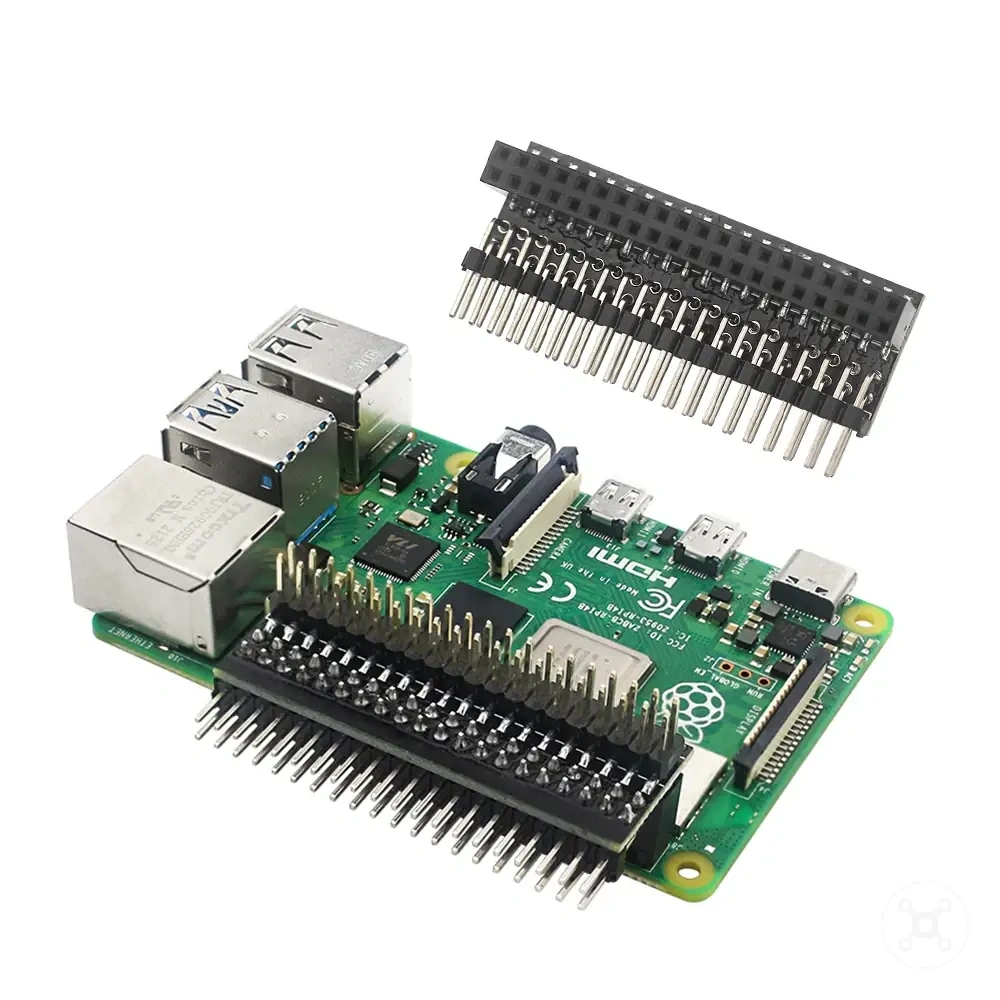

• Placa de extensão GPIO: Melhora o acesso às conexões GPIO ao alterar o alcance físico ou o layout dos pinos do conector. A compatibilidade depende do modelo da placa, da disposição do conector e do espaço disponível.
• Placa de expansão: Fornece um layout de fiação mais acessível com identificação para conexões GPIO. A disposição dos pinos deve corresponder ao layout do conector GPIO necessário antes da conexão.
• Cabo flat: Estende o acesso ao conector GPIO para outro local. A orientação do cabo, o ajuste do conector e o layout da placa devem corresponder ao caminho de conexão pretendido.

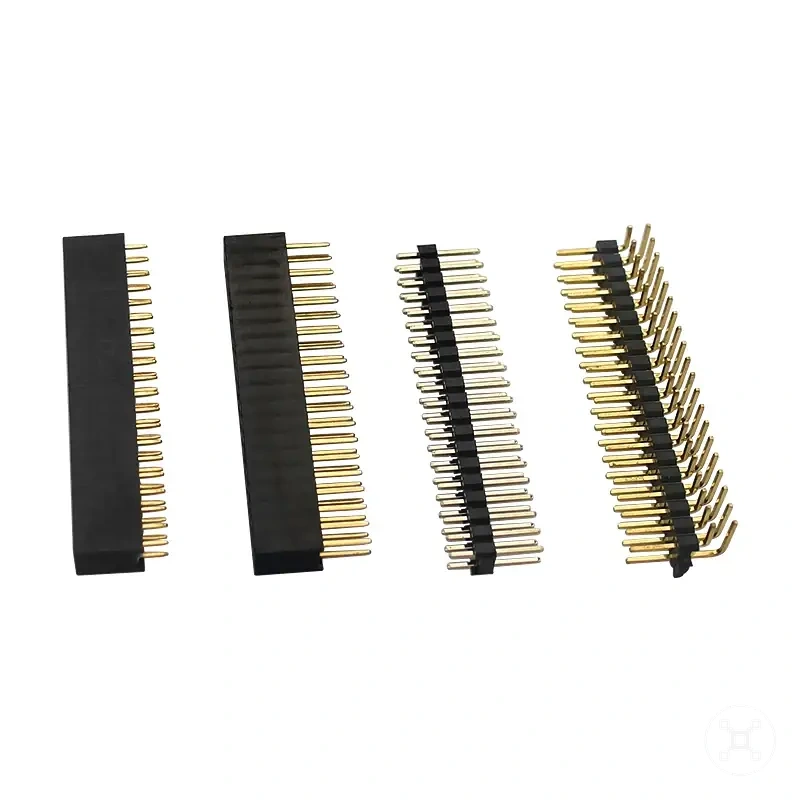

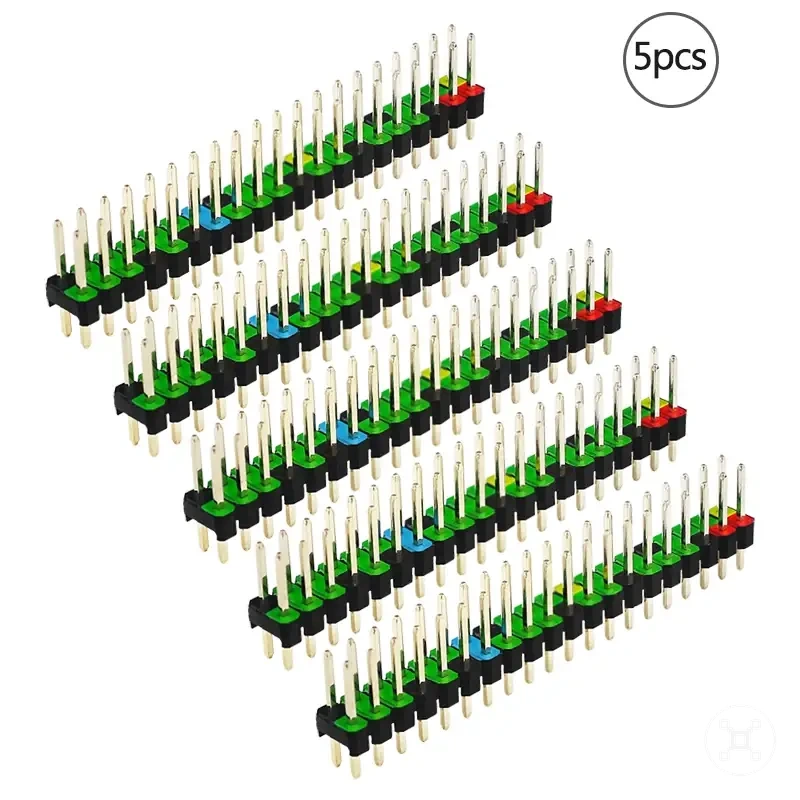

• Conector de pinos: Fornece pontos de conexão física para acessórios GPIO. A disposição do conector deve corresponder aos pontos de fiação necessários e ao design do acessório.
• Adaptador para protoboard: Conecta os pinos do conector GPIO a uma montagem de protótipo baseada em protoboard. O ajuste do adaptador e o layout da fiação devem corresponder à configuração da placa.
• Identificação: Ajuda a identificar conexões GPIO durante a fiação. As identificações devem ser verificadas em relação à atribuição real de pinos antes de conectar componentes.

Acessórios GPIO são úteis quando o acesso mais fácil, a identificação mais clara ou a prototipagem repetida é o objetivo principal. Iniciantes podem considerar placas de expansão e identificação úteis para reduzir a confusão na fiação, enquanto gabinetes apertados podem exigir acessórios que atendam às restrições de folga física. O modelo da placa, o ajuste do acessório e os requisitos de conexão devem ser verificados antes do uso.

O modelo da placa, o ajuste do acessório e os requisitos de conexão devem ser verificados antes do uso.

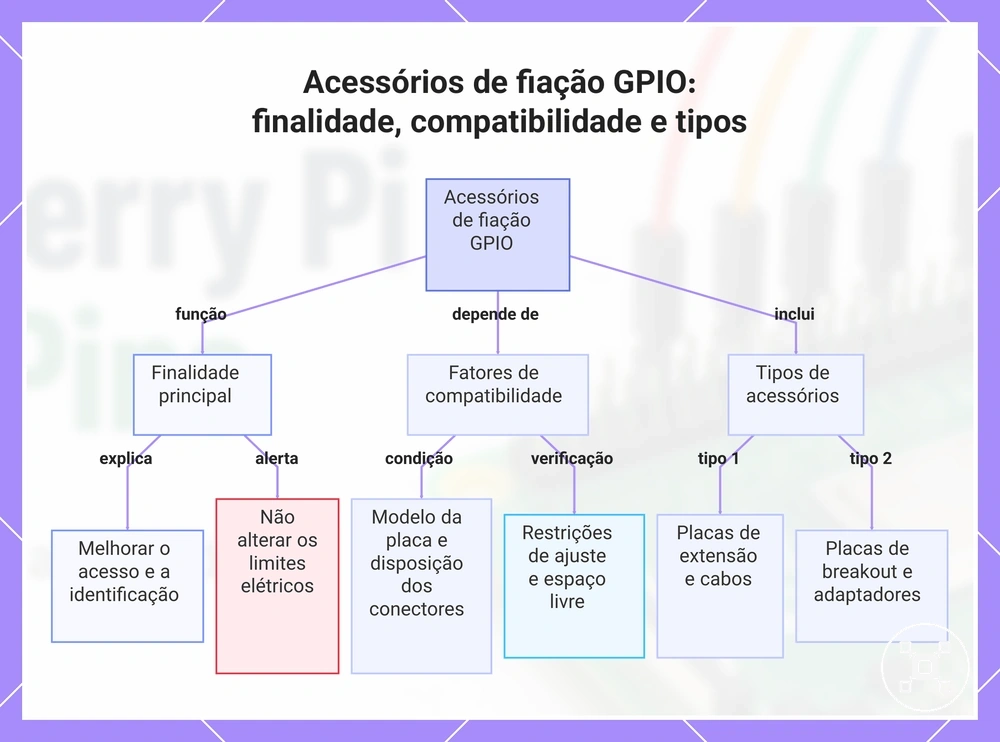

Este gráfico mostra a finalidade principal, os fatores de compatibilidade e os tipos comuns de acessórios de fiação GPIO para Raspberry Pi.

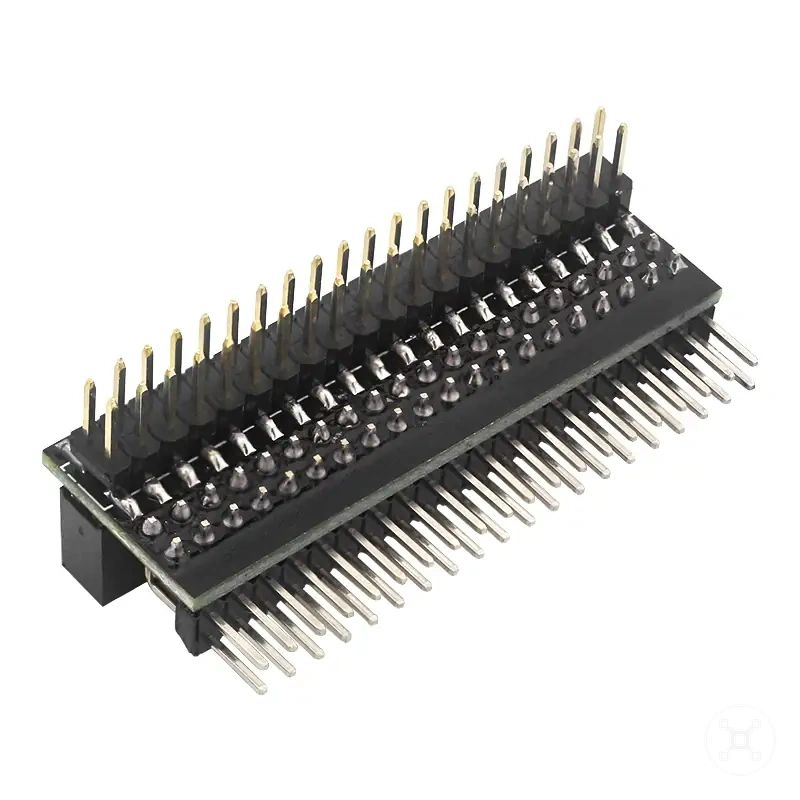

Aqui estão exemplos de produtos que podem facilitar a comparação. Antes de comprar, confira sempre os critérios de compatibilidade, as características essenciais e os detalhes do produto.

Limites de segurança GPIO e fundamentos de proteção

A segurança GPIO depende de corresponder as conexões GPIO da Raspberry Pi com tensão, corrente, direção de fiação e condições de proteção de componente adequados. Um circuito que parece simples ainda pode exigir componentes de proteção quando o dispositivo conectado introduz requisitos elétricos diferentes. Esta seção foca nos limites de segurança GPIO e fundamentos de proteção locais.

Esta seção foca nos limites de segurança GPIO e fundamentos de proteção locais.

As conexões GPIO devem ser verificadas quanto às condições de sinal, requisitos do componente e métodos de proteção antes do uso. A lista de verificação a seguir identifica condições de risco comuns, o efeito possível e a ação de proteção que ajuda a reduzir conexões inadequadas.

• Lógica de 3,3V: Os sinais GPIO da Raspberry Pi usam condições de lógica de 3,3V. Componentes com níveis de sinal diferentes exigem um método de interface adequado antes de conectar às conexões GPIO.
• Exposição a 5V: Um pino GPIO exposto a uma condição de tensão mais alta pode criar um risco para a placa. Um conversor de nível ou outro método de interface adequado pode ser necessário quando os níveis de tensão não correspondem.
• Limite de corrente: Os pinos GPIO fornecem controle de sinal em vez de alimentação direta para componentes de corrente mais alta. Um circuito de acionamento deve ser usado quando um componente exige condições elétricas além da capacidade da conexão GPIO.
• Resistor: Componentes como LEDs podem exigir um resistor para gerenciar o caminho de corrente no circuito. Um resistor ajuda a corresponder os requisitos do componente com a conexão GPIO pretendida.
• Curto-circuito: Fiação incorreta entre caminhos de alimentação e terra pode criar uma condição de curto-circuito. Verificar a direção da fiação e os caminhos de conexão antes de aplicar energia ajuda a reduzir esse risco.
• Terra comum: Componentes que usam sinais GPIO podem exigir uma referência de terra comum compartilhada. A conexão de terra deve corresponder ao projeto do circuito para que o caminho do sinal opere corretamente.
• Conversor de nível ou isolamento: Componentes com condições de tensão ou requisitos elétricos diferentes podem precisar de um conversor de nível, método de isolamento ou circuito de acionamento antes da conexão.

Um circuito de aparência simples ainda pode precisar de um resistor, conversor de nível ou circuito de acionamento quando o tipo de sinal do componente, a faixa de tensão ou o requisito de corrente não correspondem às condições GPIO da Raspberry Pi. Verificar os requisitos do componente e o método de proteção antes da conexão ajuda a manter uma configuração GPIO mais segura.

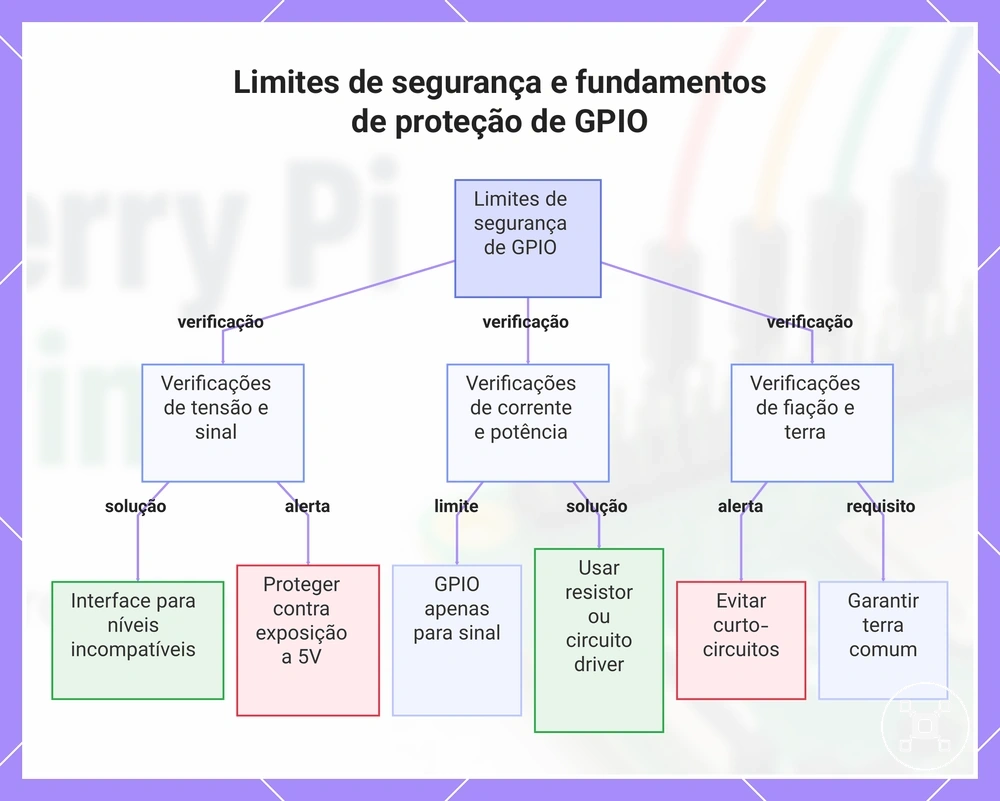

Este gráfico mostra as principais verificações de segurança e métodos de proteção para conexões GPIO do Raspberry Pi.

Este gráfico mostra as principais verificações de segurança e métodos de proteção para conexões GPIO do Raspberry Pi.

Limites de tensão e riscos de 5V

Os pinos GPIO da Raspberry Pi devem ser tratados como conexões de lógica de 3,3V porque uma incompatibilidade de tensão pode criar um risco mesmo quando um circuito parece pequeno ou simples. Um risco de 5V pode ocorrer quando um dispositivo envia um nível de sinal inadequado para um pino de entrada GPIO ou quando a fiação confunde uma conexão de sinal com um pino de alimentação. Esta seção foca nos limites de tensão e riscos de 5V das conexões GPIO.

Esta seção foca nos limites de tensão e riscos de 5V das conexões GPIO.

A lista de verificação de aviso a seguir identifica condições relacionadas à tensão que exigem atenção antes de conectar componentes.

• Lógica de 3,3V: As conexões GPIO da Raspberry Pi usam condições de lógica de 3,3V. Um componente que emite um nível de sinal diferente deve usar um método de interface adequado antes de alcançar um pino de entrada.
• Dispositivo de lógica de 5V: Um dispositivo de lógica de 5V conectado diretamente a uma entrada GPIO pode criar uma incompatibilidade de tensão. Um conversor de nível pode ser necessário quando o nível de sinal do dispositivo não corresponde aos requisitos de entrada GPIO.
• Saída de sensor: A saída de um sensor deve ser verificada antes de conectá-la a um pino de entrada GPIO. A condição do sinal de saída determina se conversão ou proteção adicional é necessária.
• Confusão com pino de alimentação: Conectar um fio de sinal a um pino de alimentação em vez da conexão GPIO pretendida pode criar uma condição elétrica inadequada. A identificação do pino do conector deve ser verificada antes da fiação.

Um circuito de aparência simples ainda pode precisar de um conversor de nível ou outro método de proteção quando a saída do componente, a condição de tensão ou a disposição da fiação não correspondem aos requisitos GPIO da Raspberry Pi. Verificar a saída do sensor, a função do pino de entrada e o caminho de conexão antes do uso ajuda a reduzir o risco de condições de tensão inadequadas.

Curto-circuitos, carga de corrente e componentes de proteção

A fiação segura de GPIO da Raspberry Pi depende de limitar a carga de corrente e prevenir conexões não intencionais através do caminho do circuito. Um curto-circuito ou condição de corrente inadequada pode criar um risco quando o fluxo elétrico atinge o caminho errado ou excede o que uma conexão GPIO deve suportar. Esta seção foca no papel local de proteção de curto-circuitos, carga de corrente e componentes de proteção.

Esta seção foca no papel local de proteção de curto-circuitos, carga de corrente e componentes de proteção.

A lista de verificação a seguir identifica condições de componente que podem criar riscos e as ações de proteção que ajudam a manter conexões GPIO adequadas.

• Resistor: Um resistor controla o caminho de corrente para componentes que exigem gerenciamento de corrente. Um resistor ausente ou inadequado pode criar uma condição inadequada para o componente conectado e o circuito GPIO.
• Carga de corrente: Um componente com um requisito de corrente mais alto não deve ser acionado diretamente através de uma conexão GPIO quando a carga excede a capacidade do pino. Um driver de transistor ou driver de relé separa o caminho do sinal GPIO do caminho do componente de corrente mais alta.
• Curto-circuito: Uma conexão direta entre caminhos de circuito não intencionais pode criar uma condição de curto-circuito. Verificar os pontos de fiação e as conexões de alimentação antes de aplicar energia ajuda a reduzir esse risco.
• Terra compartilhado: Um terra compartilhado fornece um caminho de referência comum entre componentes conectados. A conexão de terra deve corresponder ao projeto do circuito para que as condições de sinal permaneçam adequadas.
• Driver de transistor e driver de relé: Circuitos de driver permitem que conexões GPIO controlem componentes com requisitos de corrente diferentes. O driver fornece um caminho de controle separado entre o sinal GPIO e a carga conectada.
• Polaridade: A polaridade do componente determina a direção de conexão necessária para peças com comportamento elétrico direcional. Verificar a polaridade antes da fiação ajuda a prevenir condições inadequadas de circuito.

Configurações de software sozinhas não podem prevenir danos elétricos causados por fiação incorreta, corrente excessiva ou conexões inadequadas de componentes. Componentes de proteção e verificações de circuito devem corresponder aos requisitos do componente, à disposição da fiação e à configuração GPIO antes de aplicar energia.

Erros comuns de GPIO e problemas de conexão

Erros comuns de GPIO e problemas de conexão geralmente são causados por numeração de pinos incorreta, problemas de continuidade na fiação, incompatibilidade de tensão, conexões de terra ausentes ou suposições incorretas sobre componentes. Verificar primeiro a configuração GPIO da Raspberry Pi, o caminho da fiação e os componentes conectados pode ajudar a identificar o problema provável antes de um diagnóstico de hardware mais amplo. Esta seção foca no diagnóstico local de erros comuns de GPIO e problemas de conexão.

Esta seção foca no diagnóstico local de erros comuns de GPIO e problemas de conexão.

A tabela de solução de problemas a seguir relaciona sintomas comuns de GPIO com causas prováveis, verificações e o significado de cada resultado.

Sintoma	Possível problema de atributo	Verificação	O que significa
Sinal GPIO não responde	Numeração de pinos incorreta	Confirme o modo de numeração no código e compare com os pinos físicos do conector GPIO	A referência de software e a conexão GPIO física podem não apontar para o mesmo pino
Componente não ativa	Fio invertido	Rastreie o caminho da fiação entre as conexões GPIO e o componente	O caminho do sinal pode não alcançar o ponto de conexão pretendido
LED ou componente se comporta inesperadamente	Resistor ausente ou suposição incorreta sobre o componente	Verifique os requisitos do componente e a disposição do circuito	O circuito pode exigir proteção adicional ou um método de fiação diferente
Sinal de entrada não é detectado	Terra ausente ou interface incorreta	Verifique a conexão de terra compartilhada e confirme os pinos de interface selecionados	A entrada GPIO pode não ter a referência ou o caminho de comunicação necessários
Dispositivo GPIO se comporta incorretamente	Incompatibilidade de tensão	Verifique se o sinal de saída do dispositivo corresponde aos requisitos de entrada GPIO	Um método de conversão adequado pode ser necessário antes da conexão
Protótipo funciona intermitentemente	Conexão frouxa na protoboard	Verifique a colocação da protoboard, os pontos de fiação e as conexões físicas	A condição do sinal pode mudar porque a conexão é instável

O diagnóstico específico de GPIO deve focar na fiação, atribuição de pinos, conexão de componentes e configuração antes de passar para questões de hardware mais amplas. Problemas envolvendo portas e conectividade da Raspberry Pi pertencem a um escopo de conexão mais amplo quando a questão está fora do diagnóstico específico de GPIO.

A abordagem de solução de problemas também pode diferir ao comparar o comportamento GPIO da Raspberry Pi com outras plataformas.

A abordagem de solução de problemas também pode diferir ao comparar o comportamento GPIO da Raspberry Pi com outras plataformas. As diferenças explicadas em Raspberry Pi vs placas microcontroladoras podem ajudar a identificar se a questão está relacionada ao design da plataforma em vez de um problema de conexão GPIO.
