Raspberry-Pi-GPIO-Pins für Einsteiger erklärt
Raspberry-Pi-GPIO-Pins sind die Hardwareschnittstelle, mit der ein Raspberry Pi Elektronik verbinden kann, indem er Eingangssignale liest, Ausgangssignale sendet und angeschlossene Komponenten steuert. Der GPIO-Header stellt physische Verbindungen für Einsteiger-Elektronikprojekte bereit, die Signalwege zwischen dem Board und externen Komponenten nutzen. GPIO-Pins sind für die Hardwareinteraktion über definierte Pin-Rollen ausgelegt und erfordern Beachtung des Pinouts, der Spannung, des Stroms und der Sicherheitsanforderungen der angeschlossenen Komponente.
Der GPIO-Header stellt physische Verbindungen für Einsteiger-Elektronikprojekte bereit, die Signalwege zwischen dem Board und externen Komponenten nutzen.
Wenn ein Raspberry Pi mit Jumper-Kabeln, einem Breadboard, Sensoren oder einfachen Komponenten verwendet wird, schaffen GPIO-Verbindungen eine Möglichkeit, elektronische Schaltungen aufzubauen und zu testen, während man lernt, wie Eingänge, Ausgänge und Signale funktionieren. Einsteiger müssen vor dem Verdrahten die korrekte GPIO-Header-Verbindung identifizieren, da das Board-Modell, der Komponententyp, die Spannungsanforderungen und der Strombedarf beeinflussen, wie die Verbindung hergestellt werden sollte. Der Raspberry Pi hub bietet den breiteren Raspberry-Pi-Kontext für die Auswahl, Einrichtung und Nutzung des Boards mit verschiedenen Hardwareverbindungen.
Ein GPIO-Header umfasst verschiedene Pin-Rollen, darunter Signalverbindungen sowie Strom- und Masseverbindungen.
Raspberry-Pi-GPIO-Pins bieten ein Verbindungssystem zum Erlernen der Elektronik, sind aber von Standardanschlüssen wie USB, HDMI, Ethernet und drahtlosen Verbindungen getrennt. Ein GPIO-Header umfasst verschiedene Pin-Rollen, darunter Signalverbindungen sowie Strom- und Masseverbindungen. Sicheres Verdrahten erfordert die Überprüfung des relevanten Pinouts und die Abstimmung der GPIO-Verbindungsmethode auf das Board-Modell und die angeschlossene elektronische Komponente.
Inhaltsverzeichnis
Was Raspberry-Pi-GPIO-Pins sind

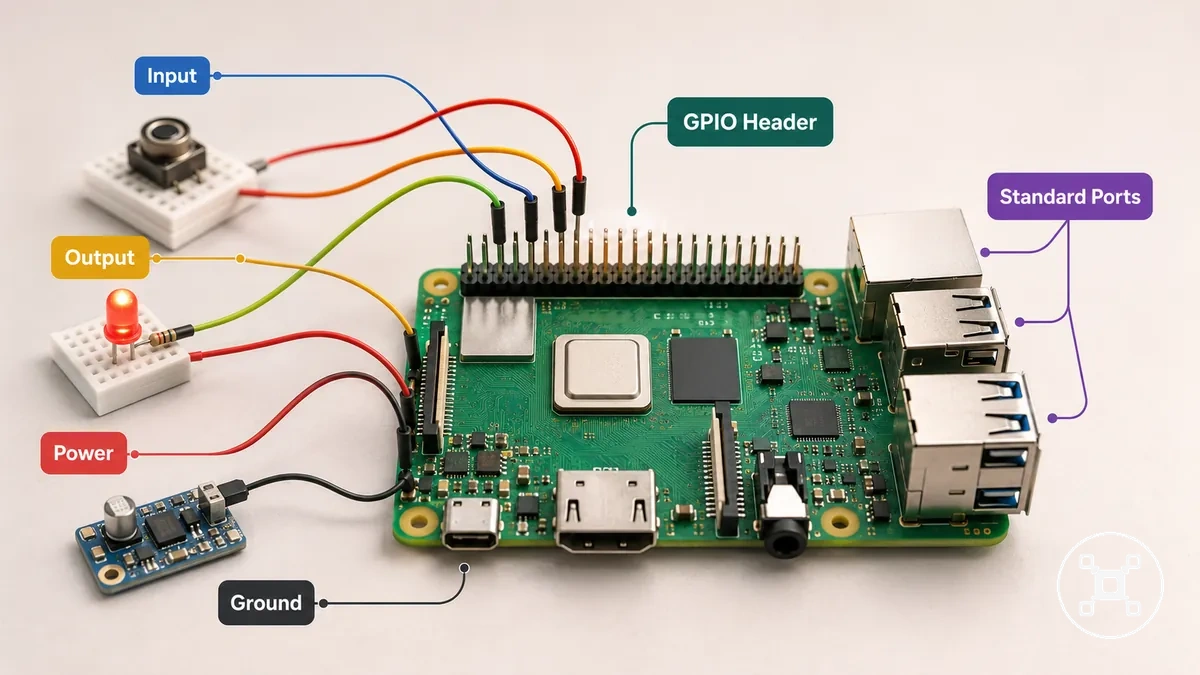

Raspberry-Pi-GPIO-Pins sind universelle Eingabe-/Ausgabeanschlüsse auf dem Raspberry-Pi-Board, die es dem Computer ermöglichen, mit externer Elektronik zu kommunizieren. Der GPIO-Header bietet physische Verbindungspunkte für Eingangs- und Ausgangssignale. GPIO-Pins sind programmierbare Verbindungen, aber jeder Header-Pin hat eine definierte Rolle, die Signal-, Strom- oder Massefunktionen umfassen kann.
Der Raspberry-Pi-GPIO-Header trennt die Verbindungsrollen auf dem Board. Programmierbare Pins dienen zur Steuerung von Eingangs- und Ausgangssignalen, während Strompins elektrische Versorgungsverbindungen bereitstellen und Massepins Schaltungsreferenzverbindungen bereitstellen. Das Identifizieren der korrekten Header-Verbindung ist erforderlich, bevor eine Komponente angeschlossen wird, da GPIO-Pins, Strompins und Massepins unterschiedliche Zwecke erfüllen.
Der Raspberry-Pi-GPIO-Header trennt die Verbindungsrollen auf dem Board.
Ein häufiges Missverständnis ist, dass jeder GPIO-Header-Pin als programmierbare Signalverbindung fungiert. GPIO-Pins haben spezifische Rollen, und nicht jeder Pin ist für jede elektronische Komponente oder jeden Verbindungstyp geeignet. Der Abschnitt Raspberry-Pi-Anschlüsse und Konnektivität behandelt Standard-Board-Anschlüsse wie USB, HDMI, Ethernet und drahtlose Kommunikation, während GPIO sich auf programmierbare Eingangs-, Ausgangs- und Signalverbindungen konzentriert.
Wie der 40-Pin-GPIO-Header angeordnet ist

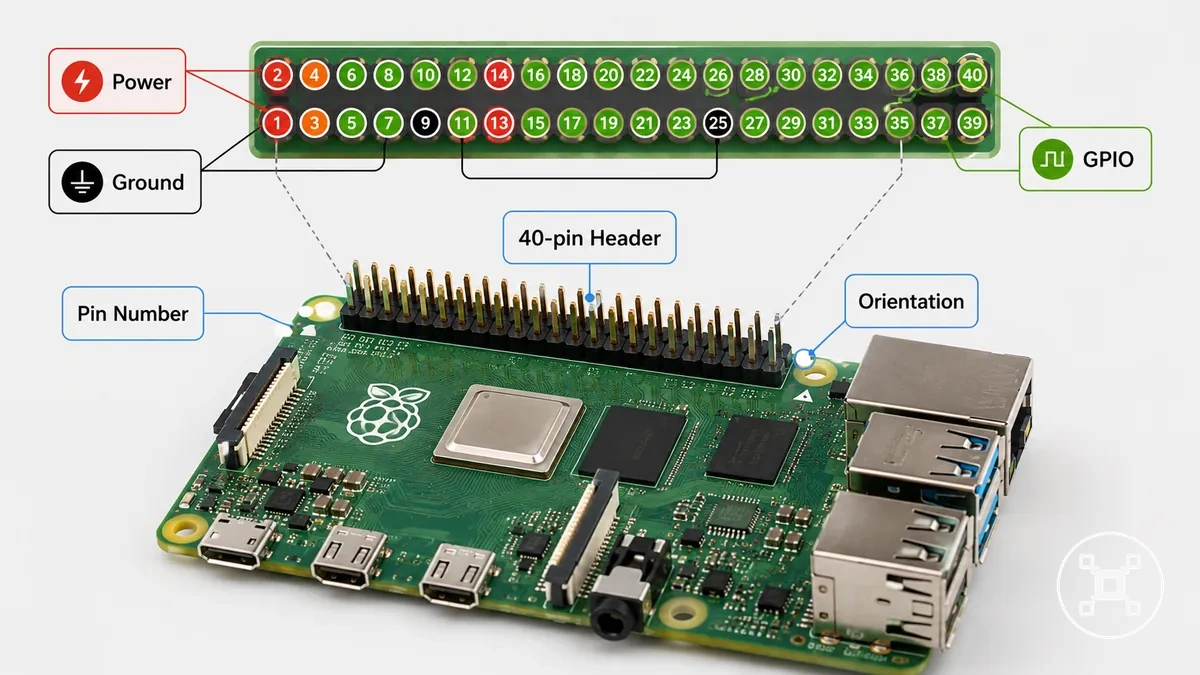

Der 40-Pin-GPIO-Header ist als zwei Reihen physischer Pins auf einem Raspberry-Pi-Board angeordnet, wobei jede Pin-Position mit einer spezifischen elektrischen Rolle verknüpft ist. Das Pinout identifiziert die physische Pin-Position, Ausrichtung und Funktion jeder Verbindung. Das Verständnis des 40-Pin-Headers hilft Einsteigern, die Pin-Platzierung vom elektrischen Zweck zu unterscheiden, bevor sie Hardware anschließen.
Das Pinout identifiziert die physische Pin-Position, Ausrichtung und Funktion jeder Verbindung.
Wenn eine Komponente an den Header angeschlossen wird, muss die physische Pin-Position mit der erforderlichen elektrischen Rolle übereinstimmen. Das Header-Layout kombiniert die Position mit Funktionen wie Strom, Masse, GPIO-Signalverbindungen und Schnittstellenpins. Die Überprüfung der Raspberry Pi specifications hilft, boardspezifische Hardwaredetails zu bestätigen, bevor die Pinout-Referenz verwendet wird.
Wie der 40-Pin-GPIO-Header angeordnet ist, hängt sowohl von der physischen Position als auch von der Pin-Rolle ab.
Wie der 40-Pin-GPIO-Header angeordnet ist, hängt sowohl von der physischen Position als auch von der Pin-Rolle ab. Die beiden Header-Reihen bieten eine Layout-Referenz, während Strompins, Massepins, programmierbare GPIO-Pins und Schnittstellenpins unterschiedliche Verbindungszwecke darstellen. Eine physische Pin-Nummer identifiziert, wo sich eine Verbindung befindet, aber die elektrische Rolle muss ebenfalls mit dem korrekten Board-Modell-Pinout überprüft werden.

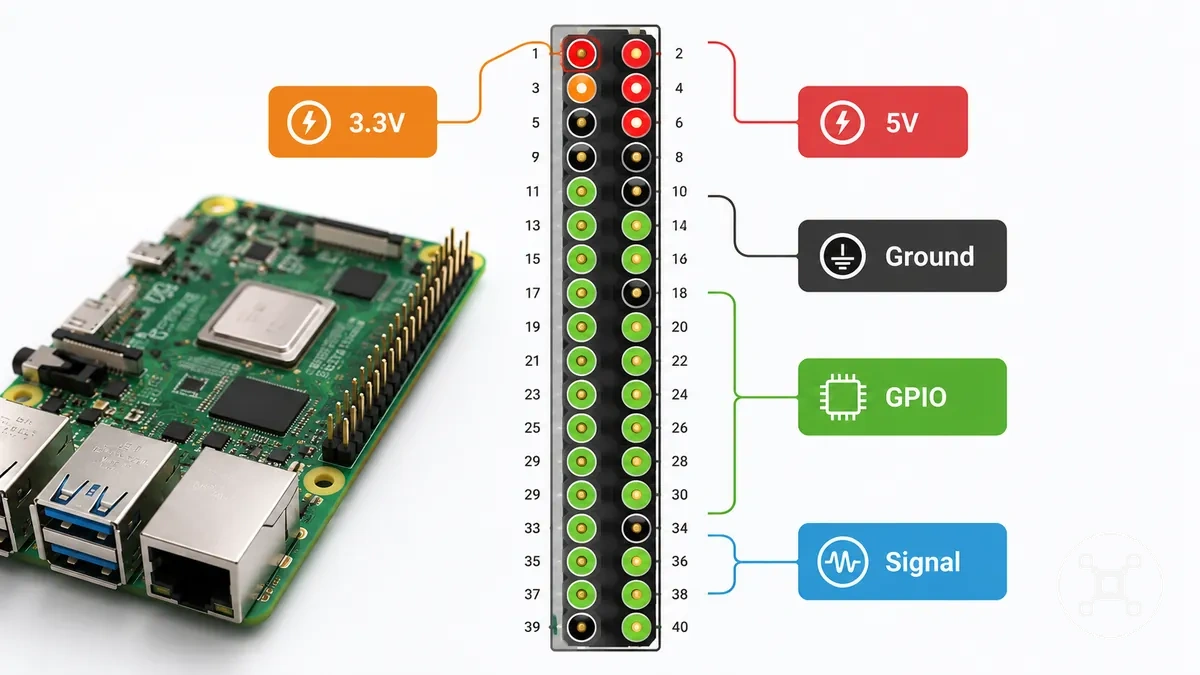

Die folgende Tabelle trennt den Header nach elektrischer Rolle, sodass Einsteiger sowohl die physische Position als auch den Verbindungszweck überprüfen können.
| Pin-Gruppe | Was sie darstellt | Prüfung für Einsteiger |
|---|---|---|
| Strompins | Stromversorgungsanschlüsse auf dem Header | Bestätigen Sie die erforderliche Stromverbindung, bevor Sie eine Komponente anschließen |
| Massepins | Schaltungsreferenzverbindungen | Stimmen Sie die Masseverbindung mit dem vorgesehenen Schaltkreisweg ab |
| Programmierbare GPIO-Pins | GPIO-Verbindungen für Eingangs- und Ausgangssignale | Überprüfen Sie das Pinout, bevor Sie eine Signalrolle zuweisen |
| Schnittstellenpins | GPIO-Header-Verbindungen für spezifische Kommunikationsfunktionen | Überprüfen Sie die Schnittstellenanforderung und das Board-Modell |
Physische Pin-Nummern und GPIO-Namen

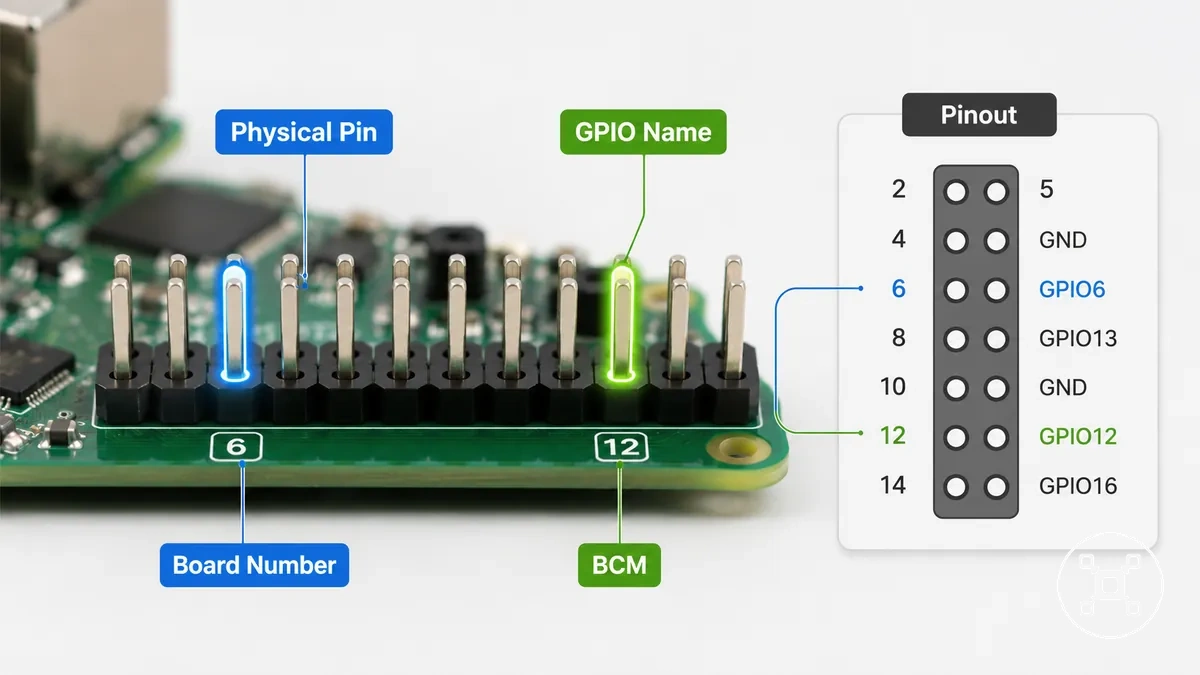

Physische Pin-Nummern und GPIO-Namen identifizieren eine Header-Position mit zwei verschiedenen Nummerierungssystemen. Eine physische Pin-Nummer zeigt die Position eines Pins auf dem GPIO-Header, während ein GPIO-Name die zugehörige Signalbezeichnung für die Steuerung identifiziert. Die Unterscheidung hilft, Verwirrung beim Lesen eines Pinouts oder beim Befolgen eines Codebeispiels zu vermeiden.
Ein häufiger Verdrahtungsfehler tritt auf, wenn Board-Nummerierung und BCM-Nummerierung vermischt werden. Physische Pin-Nummern beziehen sich auf die Header-Position, während sich die BCM-Nummerierung auf GPIO-Namen bezieht, die von Software-Referenzen verwendet werden. Ein Codebeispiel muss den erwarteten Nummerierungsmodus verwenden, da das Vermischen der beiden Systeme einen Verbindungs- oder Steuerungsfehler an der falschen Header-Position verursachen kann.
| Bezeichnungssystem | Was es identifiziert |
|---|---|
| Physische Pin-Nummer | Die Header-Position eines bestimmten Pins auf dem Board |
| GPIO-Name | Die mit der Signalverbindung verknüpfte GPIO-Bezeichnung |
| Board-Nummerierung | Der Nummerierungsmodus basierend auf physischen Header-Positionen |
| BCM-Nummerierung | Der Nummerierungsmodus basierend auf GPIO-Signalnamen |
Strom-, Masse- und programmierbare Pins
Strom-, Masse- und programmierbare Pins erfüllen unterschiedliche elektrische Aufgaben auf dem Raspberry-Pi-GPIO-Header. Strompins stellen Versorgungsverbindungen bereit, Massepins stellen Schaltungsreferenzpfade bereit und programmierbare GPIO-Pins stellen steuerbare Signalverbindungen für Eingabe- und Ausgabefunktionen bereit. Diese Rollen trennen feste elektrische Pins von Pins, die per Software konfiguriert werden können.
Diese Rollen trennen feste elektrische Pins von Pins, die per Software konfiguriert werden können.
Der GPIO-Header enthält verschiedene Pin-Typen, daher sollte jede Verbindung identifiziert werden, bevor eine Komponente angeschlossen wird. Die Hauptrollen sind unten aufgeführt:
- Strompin: Stellt eine feste Versorgungsverbindung mit Spannungswerten wie 3,3 V oder 5 V bereit. Die erforderlichen Spannungs- und Stromgrenzen sollten vor dem Anschließen einer Komponente zur sicheren Verwendung überprüft werden.
- Massepin: Stellt einen Schaltungsreferenz- und Rückweg für die elektrische Verbindung bereit. Die Masseverbindung sollte vor dem Verdrahten mit dem vorgesehenen Schaltungsdesign übereinstimmen.
- Programmierbarer GPIO: Stellt steuerbare Signalverbindungen bereit, die für Eingabe- oder Ausgabeverhalten konfiguriert werden können. Die Signalrolle hängt von der Softwarekonfiguration und den Anforderungen der angeschlossenen Komponente ab.
- Schnittstellenpin: Stellt eine GPIO-Verbindung bereit, die für spezifische Kommunikationsfunktionen verwendet wird. Die Schnittstellenanforderung sollte vor der Verwendung mit der Komponente und der Board-Konfiguration überprüft werden.
GPIO-Pin-Funktionen und Schnittstellenrollen
GPIO-Funktionen und Schnittstellenrollen beschreiben die verschiedenen Möglichkeiten, wie Raspberry-Pi-GPIO-Verbindungen genutzt werden können, nachdem das physische Header-Layout verstanden wurde. GPIO-Pins können digitale Eingänge, digitale Ausgänge und andere konfigurierte Funktionen basierend auf der gewählten Pin-Zuweisung unterstützen. Dieser Abschnitt konzentriert sich darauf, wie GPIO-Pin-Funktionen und Schnittstellenrollen Signalverbindungen beeinflussen.
Dieser Abschnitt konzentriert sich darauf, wie GPIO-Pin-Funktionen und Schnittstellenrollen Signalverbindungen beeinflussen.
Verschiedene Komponenten erfordern unterschiedliche GPIO-Funktionen, da ihre Signalbedürfnisse und Verbindungsmethoden nicht identisch sind. Ein Sensor kann einen digitalen Eingang verwenden, eine LED einen digitalen Ausgang, und Kommunikationsgeräte können spezifische Schnittstellenrollen erfordern. Die gewählte Funktion sollte mit der Komponente, der Verdrahtungsmethode und der Board-Konfiguration übereinstimmen, um eine sichere Nutzung zu gewährleisten.
Ein physischer Pin kann je nach Konfiguration und Pin-Zuweisung verschiedene Rollen unterstützen.
Ein physischer Pin kann je nach Konfiguration und Pin-Zuweisung verschiedene Rollen unterstützen. Die folgende Tabelle trennt gängige GPIO-Funktionen und Schnittstellenrollen nach ihrer Bedingung, ihrem Verhalten und ihrer praktischen Auswirkung.
| Komponente/Teil | Attribut/Kriterium | Wert/Bedingung | Auswirkung/Risiko/Entscheidung |
|---|---|---|---|
| GPIO-Pin | Signalrichtung | Digitaler Eingang oder digitaler Ausgang | Eingang liest Signale, während Ausgang Steuersignale an angeschlossene Komponenten sendet |
| GPIO-Konfiguration | Signalzustandssteuerung | Pull-up- oder Pull-down-Verhalten | Stellt einen definierten Signalzustand basierend auf der konfigurierten Bedingung bereit |
| GPIO-Funktion | Ausgangssteuerung | PWM-Signalerzeugung | Kommt zum Einsatz, wenn eine Komponente ein gesteuertes Ausgangssignalmuster benötigt |
| Schnittstellenrolle | Kommunikationstyp | I2C, SPI oder UART | Die Schnittstelle sollte mit der Komponentenanforderung und der Pin-Zuweisung übereinstimmen |
Eingangspins, Ausgangspins und Signalverhalten
Die Signalrichtung ändert die Aufgabe einer Raspberry-Pi-GPIO-Verbindung. Ein Eingangspin liest einen Signalzustand von einer angeschlossenen Komponente, während ein Ausgangspin einen Signalzustand an eine angeschlossene Komponente sendet. Diese lokale Unterscheidung definiert, wie Eingangspins, Ausgangspins und Signalverhalten verwendet werden.
Die Signalrichtung ändert die Aufgabe einer Raspberry-Pi-GPIO-Verbindung.
Ein Eingangspin und ein Ausgangspin sollten mit der Rolle der angeschlossenen Komponente und ihrer Konfiguration übereinstimmen. Ein Taster kann einen Eingangszustand bereitstellen, den der Raspberry Pi liest, während eine LED einen Ausgangszustand empfangen kann, der über eine GPIO-Verbindung gesteuert wird. High-Pegel- und Low-Pegel-Zustände beschreiben verschiedene digitale Signalzustände, während ein Pull-Widerstand wie Pull-up oder Pull-down helfen kann, einen Eingangszustand zu definieren, wenn der Signalzustand dies erfordert. Falsche Richtungseinstellungen können einen Verdrahtungsfehler verursachen, daher sollten die Signalrichtung und die Anforderungen der angeschlossenen Komponente vor der Verwendung überprüft werden.
I2C-, SPI-, UART- und PWM-Pins
I2C-, SPI-, UART- und PWM-Pins beschreiben spezielle Schnittstellenrollen, die einige Raspberry-Pi-GPIO-Verbindungen für bestimmte Kommunikations- und Steuerungsaufgaben unterstützen können. Schnittstellenpins gruppieren Signale für Methoden wie Gerätekommunikation und Ausgangssteuerung. Dieser Abschnitt konzentriert sich auf die lokale Rolle von I2C-, SPI-, UART- und PWM-Pins innerhalb von GPIO-Konfigurationen.
Schnittstellenpins gruppieren Signale für Methoden wie Gerätekommunikation und Ausgangssteuerung.
Verschiedene Komponenten verwenden unterschiedliche Schnittstellenrollen, da ihre Kommunikationsanforderungen nicht identisch sind. Ein Sensor kann I2C verwenden, ein Display oder Modul kann SPI oder UART verwenden, und PWM kann eingesetzt werden, wenn eine Komponente ein gesteuertes Signalmuster benötigt. Die erforderliche Pin-Zuweisung und Konfiguration sollte mit der Komponente und dem Board-Setup übereinstimmen, um Verdrahtungsrisiken zu verringern.
| Schnittstelle | Typisches angeschlossenes Teil | Erforderliches Pin-Verhalten | Auswirkung auf den Aufbau |
|---|---|---|---|
| I2C | Sensor oder kompatibles Modul | GPIO-Verbindungen für I2C-Kommunikation zugewiesen | Bestätigen Sie die von der Komponente benötigte Pin-Zuweisung und Konfiguration |
| SPI | Display oder Modul | GPIO-Verbindungen für SPI-Kommunikation zugewiesen | Stimmen Sie die Schnittstellenrolle mit den Anforderungen der angeschlossenen Komponente ab |
| UART | Kommunikationsmodul | GPIO-Verbindungen für serielle Kommunikation zugewiesen | Überprüfen Sie die Kommunikationskonfiguration vor dem Verdrahten |
| PWM | Komponente, die gesteuerten Signalausgang benötigt | Konfigurierbares Signalausgangsverhalten | Überprüfen Sie die Pin-Zuweisung und die Komponentenanforderungen vor der Verwendung |
Was GPIO-Pins steuern oder lesen können
Ein Raspberry-Pi-GPIO-Pin kann Signale von angeschlossenen elektronischen Komponenten wie LEDs, Tastern, Sensoren, Relais über Ansteuerschaltungen und kleinen Modulen steuern oder lesen. GPIO-Verbindungen können je nach Komponente und Konfiguration einen Signalzustand lesen oder ein Steuersignal senden. Dieser Abschnitt konzentriert sich auf die realistischen Steuerungs- und Leserollen von Raspberry-Pi-GPIO-Pins.
Dieser Abschnitt konzentriert sich auf die realistischen Steuerungs- und Leserollen von Raspberry-Pi-GPIO-Pins.
Verschiedene Komponenten erfordern unterschiedliche GPIO-Rollen, da ihre Signalanforderungen und Strombedürfnisse variieren. Eine LED kann ein GPIO-Ausgangssignal verwenden, um einen Statuszustand anzuzeigen, während ein Taster oder Sensor ein Eingangssignal bereitstellen kann, das der Raspberry Pi liest. Ein Relais benötigt eine Ansteuerschaltung, da der GPIO-Pin auf die Signalsteuerung beschränkt ist und nicht direkt höhere Ströme schaltet. Kleine Module können spezifische Verdrahtungs- und Konfigurationsbedingungen erfordern, bevor sie sicher gesteuert oder gelesen werden können.
- LED: Verwendet ein GPIO-Ausgangssignal, um eine Statusanzeige zu steuern. Die Verbindung sollte die Komponentenanforderungen und die Strombegrenzung des GPIO-Anschlusses berücksichtigen.
- Taster: Verwendet ein GPIO-Eingangssignal, um einen Schalterzustand zu lesen. Die Eingangskonfiguration und der Verdrahtungszustand sollten mit der Tasterschaltung übereinstimmen, um ein zuverlässiges Signal zu liefern.
- Sensor: Verwendet ein GPIO-Eingangs- oder Kommunikationssignal, um Informationen an den Raspberry Pi zu liefern. Der Sensortyp und die Konfiguration bestimmen, wie das Signal gelesen wird.
- Relais: Verwendet ein GPIO-Steuersignal über eine Ansteuerschaltung. Die Ansteuerschaltung trennt den GPIO-Anschluss von den höheren Laststromanforderungen des Relais.
- Modul: Verwendet GPIO-Verbindungen für Steuerungs-, Kommunikations- oder Statussignale. Die erforderliche Pin-Zuweisung und Konfiguration sollte vor der Verwendung mit den Modulanforderungen übereinstimmen.
GPIO-Pins trennen drei verschiedene Aufgaben: ein Signal lesen, ein Signal steuern und ein Gerät mit Strom versorgen. GPIO-Verbindungen können Komponenten steuern oder lesen, wenn der Signaltyp, die Verdrahtung und die Konfiguration der beabsichtigten Verwendung entsprechen. Geräte mit höherem Strombedarf benötigen zusätzliche Schaltungen anstelle einer direkten GPIO-Verbindung.
Geräte mit höherem Strombedarf benötigen zusätzliche Schaltungen anstelle einer direkten GPIO-Verbindung.

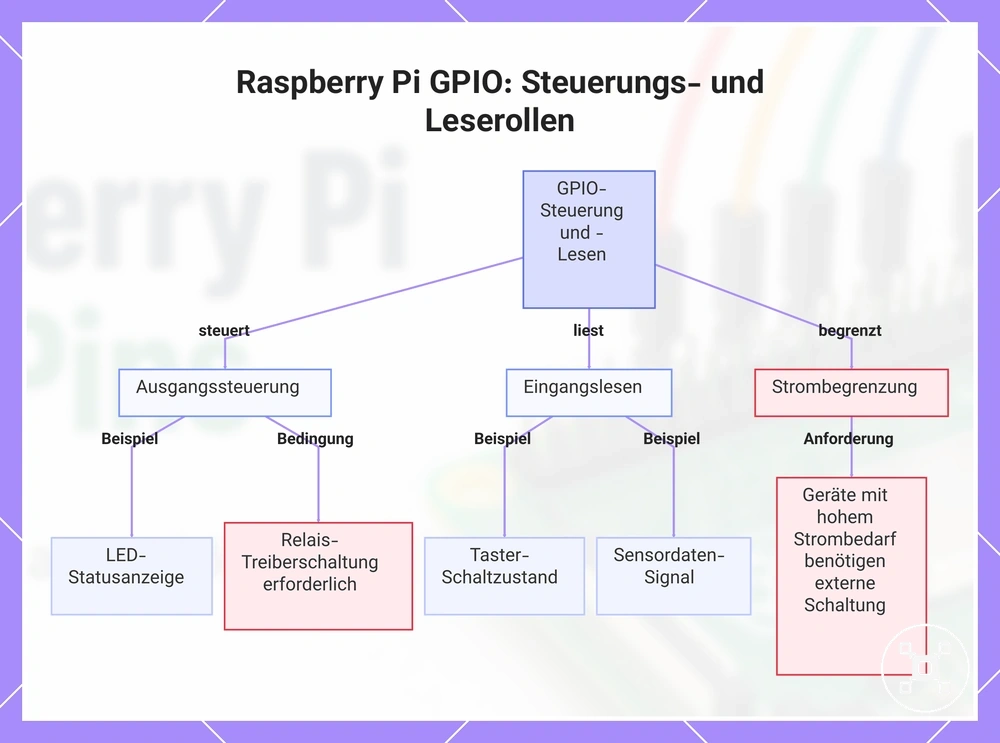

Dieses Diagramm zeigt die Hauptrollen der GPIO-Pins des Raspberry Pi: Steuern von Ausgangssignalen, Lesen von Eingangssignalen und die Einschränkung bei der Stromversorgung von Geräten mit hohem Strombedarf.
GPIO-Pins mit Jumper-Kabeln und Breadboards verbinden
Das Verbinden von GPIO-Pins mit Jumper-Kabeln und Breadboards erzeugt temporäre GPIO-Verbindungen zum Lernen und Prototyping mit einem Raspberry Pi. Der Verdrahtungsweg muss der GPIO-Header-Pin-Rolle, der Breadboard-Zeilen-Kontinuität und den Komponentenanforderungen folgen. Dieser Abschnitt konzentriert sich darauf, wie Jumper-Kabel und Breadboards temporäre Verbindungspfade zwischen GPIO-Verbindungen und elektronischen Komponenten schaffen.
Der Verdrahtungsweg muss der GPIO-Header-Pin-Rolle, der Breadboard-Zeilen-Kontinuität und den Komponentenanforderungen folgen.
Ein typischer Prototyp verwendet Jumper-Kabel, um Raspberry-Pi-Header-Pins mit Breadboard-Zeilen, Stromschienen und Komponentenbeinen zu verbinden. Das Breadboard erzeugt temporäre elektrische Pfade, während ein Widerstand zwischen Verbindungen platziert werden kann, wenn die Schaltung eine zusätzliche Steuerung des Signalpfads erfordert. Ein klares Beispiel hält die Stromschiene, Masse-Schiene und den Signalpfad getrennt, sodass jeder Verbindungszweck identifizierbar bleibt. Die Verdrahtungsanordnung sollte mit den Komponentenanforderungen und der GPIO-Konfiguration übereinstimmen, bevor Spannung angelegt wird.
- GPIO-Header: Stellt die Startverbindungspunkte für GPIO-Verbindungen bereit. Der gewählte Header-Pin sollte dem erforderlichen Strom-, Masse- oder Signalpfad entsprechen.
- Jumper-Kabel: Erzeugen temporäre Verbindungen zwischen dem GPIO-Header, Breadboard-Zeilen und Komponentenbeinen. Jedes Kabelende sollte mit der vorgesehenen Zeile oder Pin-Position verbunden werden.
- Breadboard-Zeilen: Bieten temporäre Verbindungspfade durch verbundene Zeilen. Die Zeilenkontinuität sollte beim Platzieren von Komponenten überprüft werden.
- Stromschiene und Masse-Schiene: Bieten separate Pfade für Versorgungs- und Referenzverbindungen. Das getrennte Halten dieser Schienen hilft, eine klare Strom- und Masseverdrahtung zu gewährleisten.
- Widerstand und Komponentenbein: Bilden einen Teil des Schaltungspfads, wenn eine Komponente einen Widerstandsanschluss benötigt. Die Platzierung des Widerstands und die Position des Komponentenbeins sollten dem vorgesehenen Schaltungsdesign entsprechen.
Ein einfaches Verbindungsschema hält den GPIO-Signalpfad getrennt von der Stromschiene und der Masse-Schiene: Ein Jumper-Kabel führt die Signalverbindung, während separate Verbindungen bei Bedarf Strom und Masse bereitstellen. Ein Breadboard unterstützt temporäres Prototyping, bietet jedoch keinen elektrischen Schutz, daher sollten die Komponenten-, Verdrahtungs- und Konfigurationsbedingungen vor der Verwendung überprüft werden.

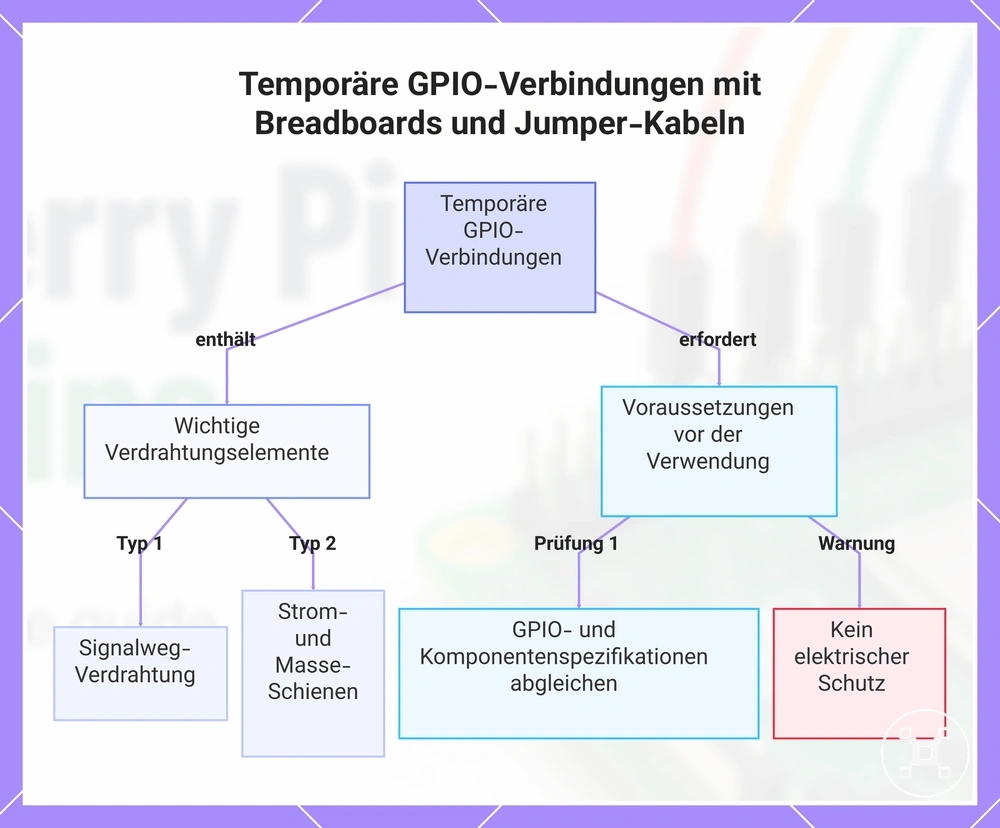

Dieses Diagramm zeigt die wichtigsten Verdrahtungselemente und die Prüfungen vor der Verwendung, um temporäre GPIO-Verbindungen mit Jumper-Kabeln und Breadboards auf einem Raspberry Pi herzustellen.
Dieses Diagramm zeigt die wichtigsten Verdrahtungselemente und die Prüfungen vor der Verwendung, um temporäre GPIO-Verbindungen mit Jumper-Kabeln und Breadboards auf einem Raspberry Pi herzustellen.
Breadboard-Schienen, -Zeilen und GPIO-Verbindungen
Die Breadboard-Kontinuität bestimmt, ob Teile, die mit einem Raspberry-Pi-GPIO-Schaltkreis verbunden sind, tatsächlich verbunden sind. Breadboard-Zeilen, Stromschienen und Masse-Schienen schaffen unterschiedliche Verbindungspfade, daher beeinflusst die Platzierung der Komponenten, wie sich GPIO-Verbindungen verhalten. Dieser Abschnitt konzentriert sich auf die lokale Verdrahtungsbeziehung zwischen Breadboard-Schienen, -Zeilen und GPIO-Verbindungen.
Dieser Abschnitt konzentriert sich auf die lokale Verdrahtungsbeziehung zwischen Breadboard-Schienen, -Zeilen und GPIO-Verbindungen.
Ein Breadboard-Layout verwendet Anschlusszeilen, einen Mittelspalt und Schienen, um die Platzierung von Komponenten und die Signalführung zu organisieren. Komponenten, die in verbundenen Breadboard-Zeilen platziert sind, teilen sich einen Pfad, während der Mittelspalt die beiden Seiten des Board-Layouts trennt. Stromschienen und Masse-Schienen bieten dedizierte Pfade für Versorgungs- und Referenzverbindungen, und der Signalführungspfad hängt davon ab, wo jedes Komponentenbein und jeder Verdrahtungspunkt platziert ist. Die Zeilenkontinuität und die Verbindungsanordnung sollten überprüft werden, bevor Spannung an einen GPIO-Schaltkreis angelegt wird.
- Breadboard-Zeilen: Stellen Anschlusspunkte für die Platzierung von Komponenten bereit. Die Kontinuität jeder Zeile bestimmt, ob Komponentenbeine denselben elektrischen Pfad teilen.
- Mittelspalt: Trennt die beiden Seiten des Breadboards. Die Platzierung von Komponenten über oder neben dem Spalt verändert, wie Teile innerhalb der Schaltung verbunden sind.
- Stromschienen: Bieten einen dedizierten Pfad für Versorgungsanschlüsse. Die gewählte Schiene sollte der vorgesehenen Stromverbindung in der Schaltung entsprechen.
- Masse-Schienen: Bieten einen dedizierten Pfad für Masseverbindungen. Das getrennte Halten von Masseverbindungen von der Signalführung hilft, einen klaren Schaltungspfad zu bewahren.
- Signalführung: Definiert den Pfad zwischen GPIO-Verbindungen und Komponentenbeinen. Der Verdrahtungspfad sollte durch Zeilen und Schienen verfolgt werden, bevor die Schaltung getestet wird.
Jumper-Kabel-Typen für GPIO-Header
Jumper-Kabel-Typen für GPIO-Header bestimmen, wie Raspberry-Pi-GPIO-Verbindungen mit Header-Pins und Breadboards verbunden werden. Male-to-Female-, Male-to-Male- und Female-to-Female-Jumper-Kabel haben unterschiedliche Steckerenden für verschiedene Verbindungspunkte. Dieser Abschnitt konzentriert sich auf die Steckerpassung von Jumper-Kabel-Typen für GPIO-Header.
Dieser Abschnitt konzentriert sich auf die Steckerpassung von Jumper-Kabel-Typen für GPIO-Header.
Das richtige Jumper-Kabel hängt davon ab, ob der Verbindungspunkt ein GPIO-Header, ein Breadboard oder ein anderer Verdrahtungspunkt ist. Die Steckerpassung beeinflusst, wie sicher eine Verbindung hergestellt wird, während ein ungeeigneter Kabelendtyp eine lose Verbindung oder einen Verdrahtungsfehler verursachen kann. Der Kabeltyp sollte vor der Verwendung mit dem physischen Layout und der Schaltungskonfiguration übereinstimmen.
- Male-to-Female-Jumper-Kabel: Verwendet ein männliches Steckerende für einen Breadboard-Anschluss und ein weibliches Steckerende für einen GPIO-Header-Pin. Die Steckerpassung entspricht Aufbauten, bei denen der Raspberry-Pi-Header und das Breadboard unterschiedliche Anschlussenden erfordern.
- Male-to-Male-Jumper-Kabel: Verwendet männliche Steckerenden auf beiden Seiten für Breadboard-Verbindungen und andere Pin-artige Verbindungspunkte. Der Verbindungspunkt sollte das Steckerende akzeptieren, um den vorgesehenen Verdrahtungspfad beizubehalten.
- Female-to-Female-Jumper-Kabel: Verwendet weibliche Steckerenden auf beiden Seiten für Verbindungen zwischen kompatiblen Pin-artigen Punkten. Die Steckerpassung sollte zu den aufnehmenden Pins passen, um eine instabile Verbindung zu vermeiden.
Sensoren und einfache Komponenten mit GPIO verwenden
Eine Raspberry-Pi-GPIO-Verbindung kann mit einem Sensor oder einer einfachen Komponente funktionieren, wenn der Signaltyp, der Spannungsbereich und die Verdrahtungsmethode den Komponentenanforderungen entsprechen. Ein digitales Signal kann über GPIO gelesen oder gesteuert werden, während ein analoger Ausgang eine geeignete Umwandlungsmethode erfordert, bevor der Raspberry Pi den Wert verarbeiten kann. Dieser Abschnitt konzentriert sich auf die lokale Verwendung von Sensoren und einfachen Komponenten mit GPIO-Verbindungen.
Dieser Abschnitt konzentriert sich auf die lokale Verwendung von Sensoren und einfachen Komponenten mit GPIO-Verbindungen.
Verschiedene Komponenten erfordern unterschiedliche GPIO-Bedingungen, da ihre Signale und elektrischen Anforderungen nicht identisch sind. Ein Taster kann ein digitales Signal liefern, während eine LED ein GPIO-Ausgangssignal mit einem Widerstand nutzen kann, um die Anschlussbedingungen zu unterstützen. Ein I2C-Modul oder SPI-Modul verwendet seine Kommunikationsschnittstelle, wenn die GPIO-Konfiguration und Pin-Zuweisung die erforderliche Verbindungsmethode unterstützen. Der Komponententyp und der Spannungsbereich sollten vor dem Anschließen der Schaltung überprüft werden, um einen geeigneten Verdrahtungszustand zu gewährleisten.
- Digitaler Sensor: Verwendet ein digitales Signal, das GPIO lesen kann, wenn der Sensorausgang und die Raspberry-Pi-GPIO-Konfiguration übereinstimmen. Der Spannungsbereich des Sensors und die Verdrahtungsmethode sollten vor der Verwendung den GPIO-Anforderungen entsprechen.
- Sensor mit analogem Ausgang: Liefert einen analogen Ausgang, den GPIO ohne eine Umwandlungsmethode möglicherweise nicht direkt lesen kann. Ein geeigneter Wandler ist erforderlich, wenn der Raspberry Pi einen analogen Wert interpretieren muss.
- Taster: Verwendet einen digitalen Signaleingang, um einen Schalterzustand anzuzeigen. Die Tasterverdrahtung und die GPIO-Konfiguration sollten mit dem gewünschten Eingangszustand übereinstimmen.
- LED: Verwendet ein GPIO-Ausgangssignal, um einen Anzeigezustand zu steuern. In der Schaltung kann ein Widerstand verwendet werden, um die Strombedingungen für den LED-Anschluss zu steuern.
- I2C-Modul oder SPI-Modul: Verwendet eine Kommunikationsschnittstelle über GPIO-Verbindungen. Der Schnittstellentyp, die Pin-Zuweisung und die Konfiguration sollten vor dem Anschließen den Modulanforderungen entsprechen.
- Einfache Komponente: Verwendet ein GPIO-Signal, wenn ihre elektrischen Anforderungen mit der verfügbaren GPIO-Fähigkeit übereinstimmen. Komponenten, die andere Strombedingungen erfordern, benötigen zusätzliche Schaltungen anstelle einer direkten GPIO-Verbindung.
Die Auswahl eines GPIO-Projekts beginnt mit dem Abgleich des Komponenten-Signaltyps, des Spannungsbereichs und der Verdrahtungsmethode mit der Raspberry-Pi-GPIO-Fähigkeit. Ein Sensor oder eine einfache Komponente sollte entsprechend seinen Signalanforderungen und Konfigurationsbedingungen angeschlossen werden. Dies trägt dazu bei, den Signalpfad angemessen zu halten und das Risiko ungeeigneter Verbindungen zu verringern.
Dies trägt dazu bei, den Signalpfad angemessen zu halten und das Risiko ungeeigneter Verbindungen zu verringern.

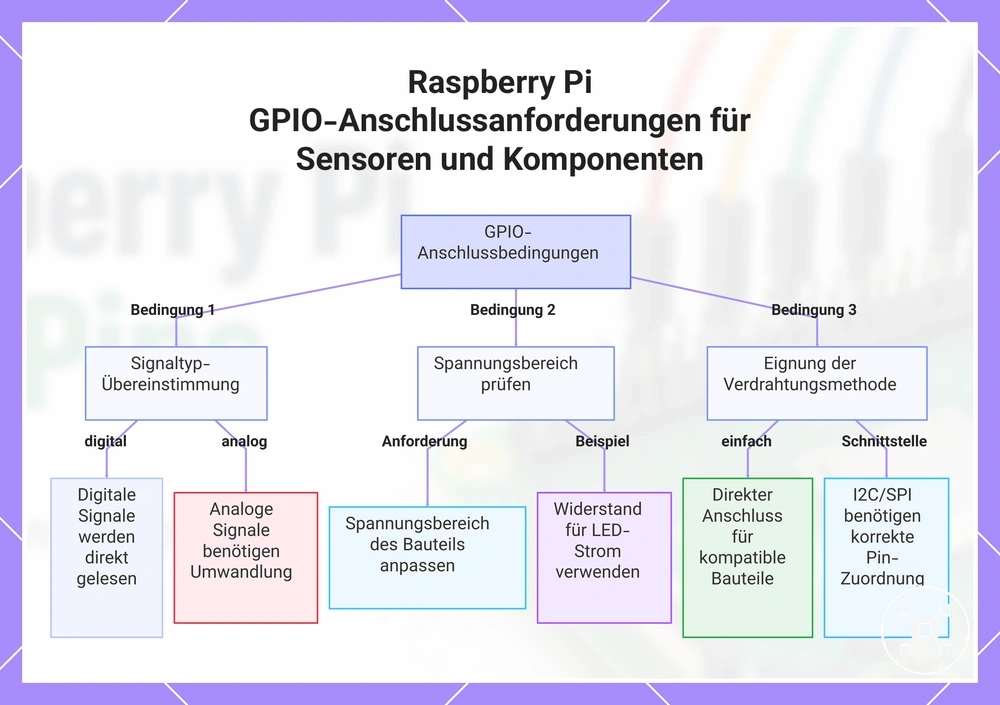

Dieses Diagramm zeigt die drei Hauptbedingungen, die beim Anschließen eines Sensors oder einer einfachen Komponente an einen Raspberry Pi GPIO zu prüfen sind: Signaltyp, Spannungsbereich und Verdrahtungsmethode.
GPIO-Kompatibilität zwischen Raspberry Pi-Boards
Die GPIO-Kompatibilität zwischen Raspberry Pi-Boards hängt vom Vorhandensein des Headers, der Pinout-Kontinuität, der Board-Generation und der Zubehör-Passung ab. Eine GPIO-Verbindung, die mit einem Board-Modell funktioniert, sollte vor dem Anschließen von Hardware anhand des physischen Layouts und der Konfiguration eines anderen Boards überprüft werden. Dieser Abschnitt konzentriert sich auf die Kompatibilitätsbedingungen, die die GPIO-Nutzung über Raspberry Pi-Boards hinweg beeinflussen.
Dieser Abschnitt konzentriert sich auf die Kompatibilitätsbedingungen, die die GPIO-Nutzung über Raspberry Pi-Boards hinweg beeinflussen.
Die Raspberry Pi specifications liefern Board-Kriterien, die helfen, Hardware-Unterschiede zu identifizieren, die GPIO-Verbindungen betreffen. Ein 40-Pin-Header bietet ein gängiges GPIO-Verbindungslayout auf vielen Boards, während kleinere Boards oder ältere Layouts eine Überprüfung ihrer verfügbaren Header-Pins und der Pinout-Kontinuität erfordern können. Die HAT- und Erweiterungskompatibilität hängt vom Board-Modell, der Softwarekonfiguration und dem physischen Freiraum um den GPIO-Bereich ab. Das Board-Modell sollte bestätigt werden, wenn Zubehör-Passung, Steckerausrichtung oder Software-Pin-Nummerierung die Verbindungsentscheidung beeinflussen.
| Element | Kompatibilitätsbedingung | Praktische Entscheidung |
|---|---|---|
| 40-Pin-Header | Erfordert übereinstimmendes Vorhandensein des Headers und Pinout-Kontinuität | Überprüfen Sie das Board-Modell, bevor Sie GPIO-Zubehör anschließen |
| Kleinere Boards | Können andere Header-Anordnungen oder verfügbare GPIO-Verbindungen haben | Überprüfen Sie das physische Pin-Layout, bevor Sie Hardware verwenden, die für ein anderes Board entwickelt wurde |
| Ältere Layouts | Erfordern Bestätigung der Header-Konfiguration und Pin-Zuweisung | Vergleichen Sie das Board-Modell mit den Zubehöranforderungen |
| HAT oder Erweiterung | Erfordert übereinstimmende GPIO-Verbindungen, Softwarekonfiguration und physischen Freiraum | Bestätigen Sie Passung und Konfiguration vor der Installation |
| Software-Pin-Nummerierung | Erfordert die korrekte Nummerierungsmethode für die gewählte Board-Konfiguration | Stimmen Sie Software-Referenzen mit der beabsichtigten GPIO-Zuweisung ab |
GPIO-Erweiterungen, Breakout-Boards und Header-Zubehör
GPIO-Erweiterungen, Breakout-Boards und Header-Zubehör können die Raspberry-Pi-GPIO-Verdrahtung erleichtern, indem sie Zugriff, Beschriftung, Abstand oder Verbindungslayout verbessern, ohne die elektrischen Grenzen der GPIO-Verbindungen zu ändern. Die Kompatibilität jedes Zubehörteils hängt vom Board-Modell, der Steckeranordnung, den Platzbeschränkungen und der beabsichtigten Verdrahtungsmethode ab. Dieser Abschnitt konzentriert sich auf die lokalen Kompatibilitätsfaktoren für GPIO-Erweiterungen, Breakout-Boards und Header-Zubehör.
Die Zubehörauswahl sollte dem Raspberry-Pi-GPIO-Layout und den physischen Anforderungen des Aufbaus entsprechen.
Die Zubehörauswahl sollte dem Raspberry-Pi-GPIO-Layout und den physischen Anforderungen des Aufbaus entsprechen. Ein GPIO-Erweiterungsboard kann den Zugriff auf Header-Pins verbessern, während ein Breakout-Board während des Prototypings eine klarere Beschriftung für GPIO-Verbindungen bieten kann. Flachbandkabel, Pin-Header-Anordnungen und Breadboard-Adapter erfordern vor der Verwendung eine passende Steckerpassung und ausreichenden physischen Freiraum. Zubehör kann die Verdrahtung organisieren, macht aber ungeeignete Signalpfade oder falsche Verbindungen nicht automatisch sicher.
- GPIO-Erweiterungsboard: Verbessert den Zugriff auf GPIO-Verbindungen durch Änderung der physischen Reichweite oder des Layouts der Header-Pins. Die Kompatibilität hängt vom Board-Modell, der Steckeranordnung und dem verfügbaren Platz ab.
- Breakout-Board: Bietet ein zugänglicheres Verdrahtungslayout mit Beschriftung für GPIO-Verbindungen. Die Pin-Anordnung sollte vor dem Anschließen dem erforderlichen GPIO-Header-Layout entsprechen.
- Flachbandkabel: Verlängert den GPIO-Header-Zugriff an eine andere Position. Die Kabelorientierung, Steckerpassung und das Board-Layout sollten dem gewünschten Verbindungspfad entsprechen.

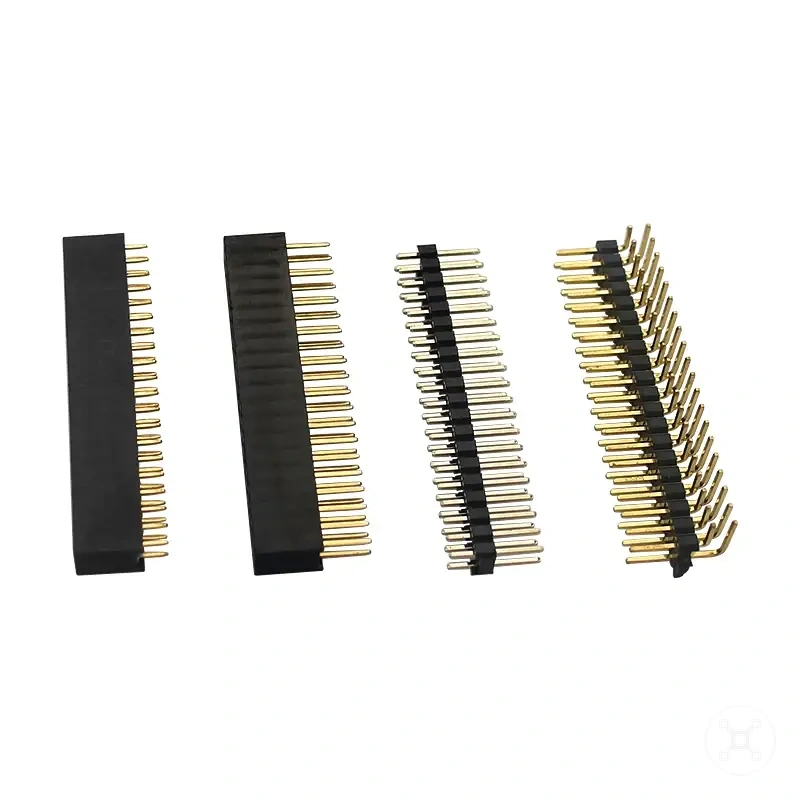

- Pin-Header: Bietet physische Verbindungspunkte für GPIO-Zubehör. Die Header-Anordnung muss mit den erforderlichen Verdrahtungspunkten und dem Zubehör-Design übereinstimmen.
- Breadboard-Adapter: Verbindet GPIO-Header-Pins mit einem Breadboard-basierten Prototyp-Aufbau. Die Adapter-Passung und das Verdrahtungslayout sollten der Board-Konfiguration entsprechen.
- Beschriftung: Hilft, GPIO-Verbindungen während der Verdrahtung zu identifizieren. Beschriftungen sollten vor dem Anschließen von Komponenten anhand der tatsächlichen Pin-Zuweisung überprüft werden.
GPIO-Zubehör ist nützlich, wenn einfacherer Zugriff, klarere Identifikation oder wiederholtes Prototyping das Hauptziel ist. Einsteiger können Breakout-Boards und Beschriftungen als hilfreich empfinden, um Verdrahtungsverwirrung zu reduzieren, während beengte Gehäuse möglicherweise Zubehör erfordern, das physische Platzbeschränkungen adressiert. Das Board-Modell, die Zubehör-Passung und die Verbindungsanforderungen sollten vor der Verwendung überprüft werden.
Das Board-Modell, die Zubehör-Passung und die Verbindungsanforderungen sollten vor der Verwendung überprüft werden.

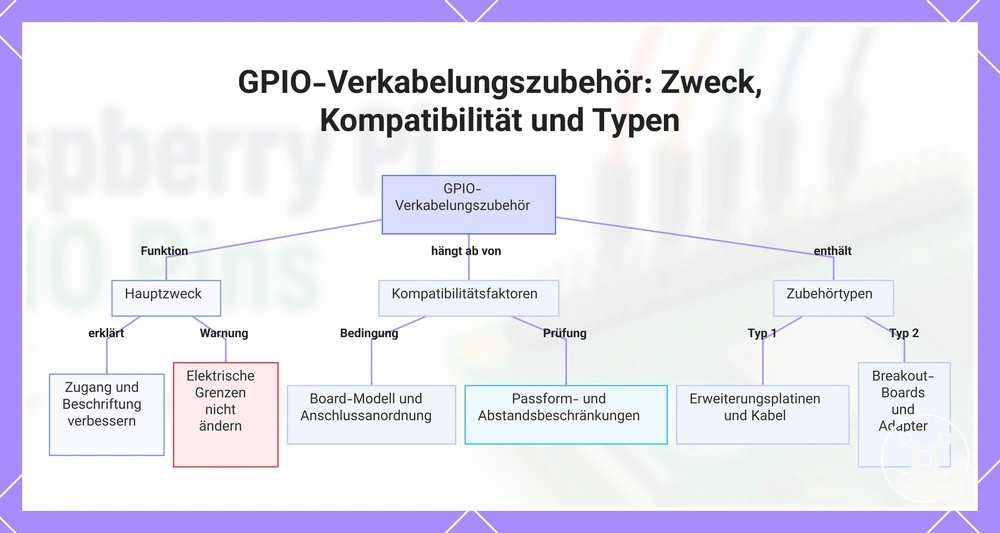

Dieses Diagramm zeigt den Hauptzweck, die Kompatibilitätsfaktoren und die gängigen Typen von GPIO-Verkabelungszubehör für Raspberry Pi.

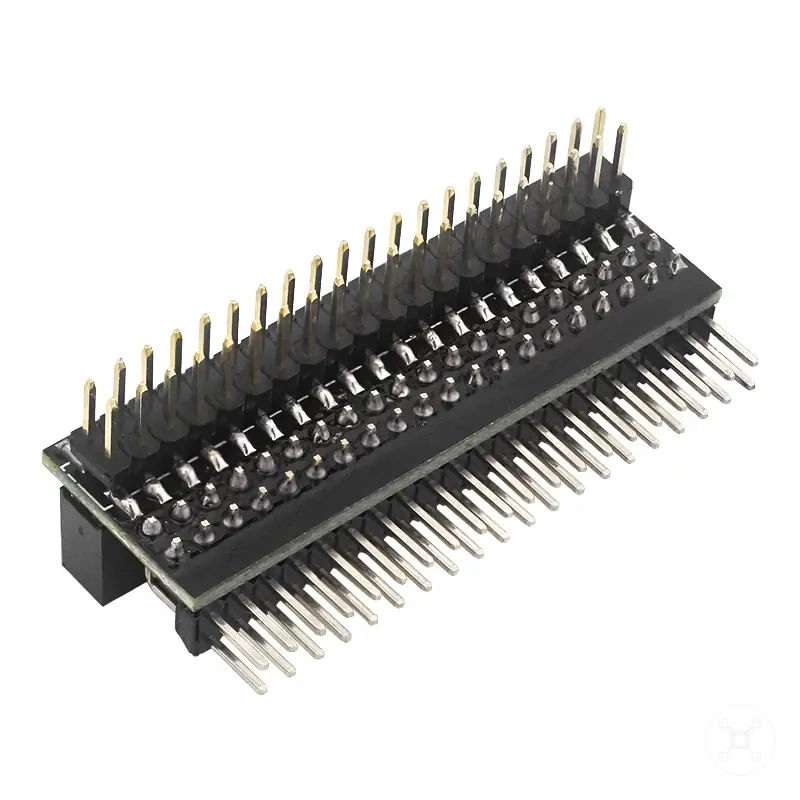

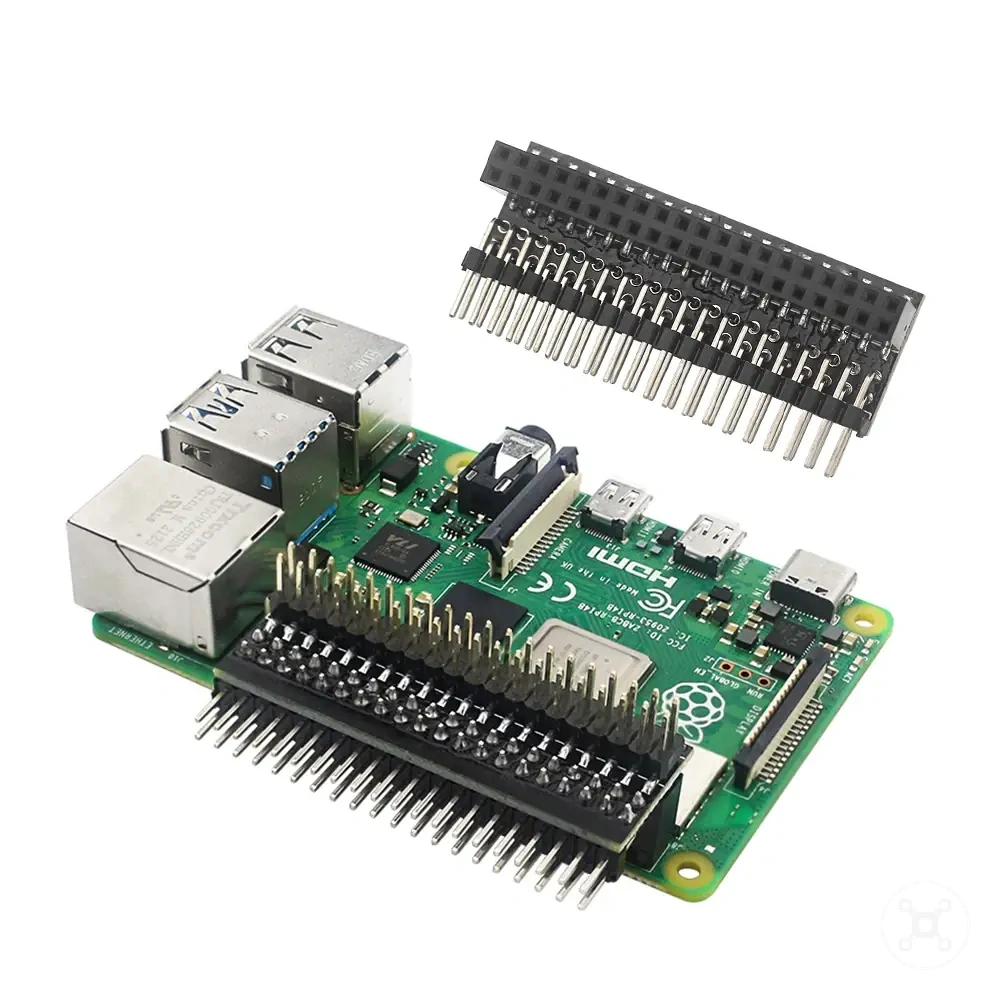

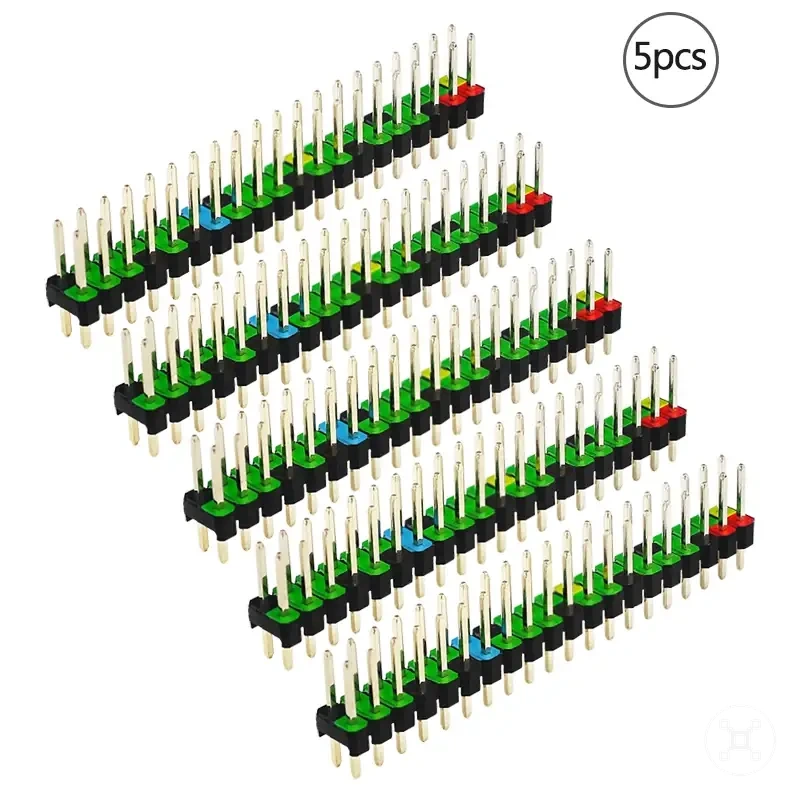

Die folgenden Produkte sind nützliche Beispiele, um verfügbare Optionen zu vergleichen. Prüfe vor dem Kauf, ob Kompatibilitätskriterien, Eigenschaften und Produktdetails zu deinem Bedarf passen.
GPIO-Sicherheitsgrenzen und Schutzgrundlagen
GPIO-Sicherheit hängt davon ab, Raspberry-Pi-GPIO-Verbindungen mit geeigneten Spannungs-, Strom-, Verdrahtungsrichtungs- und Komponentenschutzbedingungen abzustimmen. Eine Schaltung, die einfach erscheint, kann dennoch Schutzkomponenten erfordern, wenn das angeschlossene Gerät andere elektrische Anforderungen mit sich bringt. Dieser Abschnitt konzentriert sich auf die lokalen GPIO-Sicherheitsgrenzen und Schutzgrundlagen.
Dieser Abschnitt konzentriert sich auf die lokalen GPIO-Sicherheitsgrenzen und Schutzgrundlagen.
GPIO-Verbindungen sollten vor der Verwendung auf Signalzustände, Komponentenanforderungen und Schutzmethoden überprüft werden. Die folgende Checkliste identifiziert häufige Risikobedingungen, die mögliche Auswirkung und die Schutzmaßnahme, die hilft, ungeeignete Verbindungen zu reduzieren.
- 3,3-V-Logik: Raspberry-Pi-GPIO-Signale verwenden 3,3-V-Logikbedingungen. Komponenten mit anderen Signalpegeln erfordern eine geeignete Schnittstellenmethode, bevor sie an GPIO-Verbindungen angeschlossen werden.
- 5-V-Einwirkung: Ein GPIO-Pin, der einer höheren Spannungsbedingung ausgesetzt ist, kann ein Risiko für das Board darstellen. Ein Pegelwandler oder eine andere geeignete Schnittstellenmethode kann erforderlich sein, wenn die Spannungspegel nicht übereinstimmen.
- Stromgrenze: GPIO-Pins bieten Signalsteuerung und keine direkte Stromversorgung für Komponenten mit höherem Strombedarf. Eine Ansteuerschaltung sollte verwendet werden, wenn eine Komponente elektrische Bedingungen erfordert, die über die GPIO-Anschlussfähigkeit hinausgehen.
- Widerstand: Komponenten wie LEDs können einen Widerstand zur Steuerung des Strompfads in der Schaltung benötigen. Ein Widerstand hilft, die Komponentenanforderungen mit der vorgesehenen GPIO-Verbindung abzustimmen.
- Kurzschluss: Falsche Verdrahtung zwischen Strom- und Massepfaden kann einen Kurzschlusszustand verursachen. Die Überprüfung der Verdrahtungsrichtung und der Verbindungspfade vor dem Anlegen von Spannung hilft, dieses Risiko zu verringern.
- Gemeinsame Masse: Komponenten, die GPIO-Signale verwenden, benötigen möglicherweise eine gemeinsame Masse-Referenz. Die Masseverbindung sollte dem Schaltungsdesign entsprechen, damit der Signalpfad korrekt funktioniert.
- Pegelwandler oder Isolation: Komponenten mit unterschiedlichen Spannungsbedingungen oder elektrischen Anforderungen benötigen möglicherweise einen Pegelwandler, eine Isolationsmethode oder eine Ansteuerschaltung vor dem Anschluss.
Eine einfach aussehende Schaltung kann dennoch einen Widerstand, Pegelwandler oder eine Ansteuerschaltung benötigen, wenn der Komponenten-Signaltyp, der Spannungsbereich oder die Stromanforderung nicht den Raspberry-Pi-GPIO-Bedingungen entsprechen. Die Überprüfung der Komponentenanforderungen und der Schutzmethode vor dem Anschließen hilft, einen sichereren GPIO-Aufbau zu gewährleisten.

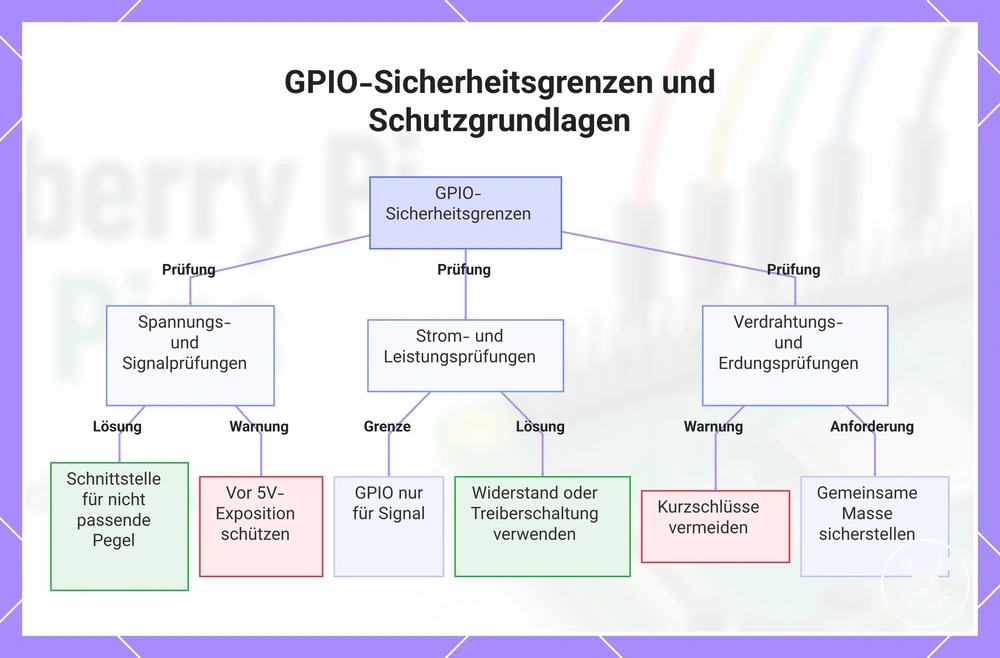

Dieses Diagramm zeigt die wichtigsten Sicherheitsprüfungen und Schutzmethoden für Raspberry Pi GPIO-Verbindungen.
Dieses Diagramm zeigt die wichtigsten Sicherheitsprüfungen und Schutzmethoden für Raspberry Pi GPIO-Verbindungen.
Spannungsgrenzen und 5-V-Risiken
Raspberry-Pi-GPIO-Pins sollten als 3,3-V-Logikverbindungen behandelt werden, da eine Spannungsabweichung selbst bei einer kleinen oder einfach erscheinenden Schaltung ein Risiko darstellen kann. Ein 5-V-Risiko kann auftreten, wenn ein Gerät einen ungeeigneten Signalpegel an einen GPIO-Eingangspin sendet oder wenn die Verdrahtung einen Signalanschluss mit einem Strompin verwechselt. Dieser Abschnitt konzentriert sich auf die lokalen Spannungsgrenzen und 5-V-Risiken von GPIO-Verbindungen.
Dieser Abschnitt konzentriert sich auf die lokalen Spannungsgrenzen und 5-V-Risiken von GPIO-Verbindungen.
Die folgende Warn-Checkliste identifiziert spannungsbezogene Bedingungen, die vor dem Anschließen von Komponenten Beachtung erfordern.
- 3,3-V-Logik: Raspberry-Pi-GPIO-Verbindungen verwenden 3,3-V-Logikbedingungen. Eine Komponente, die einen anderen Signalpegel ausgibt, sollte vor dem Erreichen eines Eingangspins eine geeignete Schnittstellenmethode verwenden.
- 5-V-Logikgerät: Ein direkt an einen GPIO-Eingang angeschlossenes 5-V-Logikgerät kann eine Spannungsabweichung verursachen. Ein Pegelwandler kann erforderlich sein, wenn der Signalpegel des Geräts nicht den GPIO-Eingangsanforderungen entspricht.
- Sensorausgang: Ein Sensorausgang sollte vor dem Anschließen an einen GPIO-Eingangspin überprüft werden. Der Ausgangssignalzustand bestimmt, ob eine zusätzliche Umwandlung oder ein Schutz erforderlich ist.
- Verwechslung mit Strompin: Das Anschließen eines Signalkabels an einen Strompin anstatt an die vorgesehene GPIO-Verbindung kann einen ungeeigneten elektrischen Zustand erzeugen. Die Header-Pin-Identifikation sollte vor dem Verdrahten überprüft werden.
Eine einfach aussehende Schaltung kann dennoch einen Pegelwandler oder eine andere Schutzmethode benötigen, wenn der Sensorausgang, die Spannungsbedingung oder die Verdrahtungsanordnung nicht den Raspberry-Pi-GPIO-Anforderungen entsprechen. Die Überprüfung des Sensorausgangs, der Eingangspin-Rolle und des Verbindungspfads vor der Verwendung hilft, das Risiko ungeeigneter Spannungsbedingungen zu verringern.
Kurzschlüsse, Strombelastung und Schutzteile
Eine sichere Raspberry-Pi-GPIO-Verdrahtung hängt davon ab, die Strombelastung zu begrenzen und unbeabsichtigte Verbindungen im Schaltungspfad zu verhindern. Ein Kurzschluss oder eine ungeeignete Strombedingung kann ein Risiko darstellen, wenn der elektrische Fluss den falschen Weg nimmt oder das überschreitet, was ein GPIO-Anschluss verarbeiten sollte. Dieser Abschnitt konzentriert sich auf die lokale Schutzfunktion von Kurzschlüssen, Strombelastung und Schutzteilen.
Dieser Abschnitt konzentriert sich auf die lokale Schutzfunktion von Kurzschlüssen, Strombelastung und Schutzteilen.
Die folgende Checkliste identifiziert Komponentenbedingungen, die Risiken erzeugen können, sowie die Schutzmaßnahmen, die helfen, geeignete GPIO-Verbindungen zu gewährleisten.
- Widerstand: Ein Widerstand steuert den Strompfad für Komponenten, die eine Stromverwaltung erfordern. Ein fehlender oder ungeeigneter Widerstand kann einen ungeeigneten Zustand für die angeschlossene Komponente und den GPIO-Schaltkreis erzeugen.
- Strombelastung: Eine Komponente mit höherem Strombedarf sollte nicht direkt über eine GPIO-Verbindung angesteuert werden, wenn die Last die Pin-Fähigkeit überschreitet. Ein Transistortreiber oder Relaistreiber trennt den GPIO-Signalpfad vom Pfad der Komponente mit höherem Strom.
- Kurzschluss: Eine direkte Verbindung zwischen unbeabsichtigten Schaltungspfaden kann einen Kurzschlusszustand verursachen. Das Überprüfen der Verdrahtungspunkte und Stromanschlüsse vor dem Anlegen von Spannung hilft, dieses Risiko zu verringern.
- Gemeinsame Masse: Eine gemeinsame Masse bietet einen gemeinsamen Referenzpfad zwischen angeschlossenen Komponenten. Die Masseverbindung sollte dem Schaltungsdesign entsprechen, sodass die Signalzustände geeignet bleiben.
- Transistortreiber und Relaistreiber: Treiberschaltungen ermöglichen es GPIO-Verbindungen, Komponenten mit unterschiedlichem Strombedarf zu steuern. Der Treiber stellt einen separaten Steuerpfad zwischen dem GPIO-Signal und der angeschlossenen Last bereit.
- Polarität: Die Komponentenpolarität bestimmt die erforderliche Anschlussrichtung für Teile mit gerichtetem elektrischem Verhalten. Das Überprüfen der Polarität vor dem Verdrahten hilft, ungeeignete Schaltungsbedingungen zu verhindern.
Softwareeinstellungen allein können elektrische Schäden durch falsche Verdrahtung, übermäßigen Strom oder ungeeignete Komponentenanschlüsse nicht verhindern. Schutzteile und Schaltungsprüfungen sollten vor dem Anlegen von Spannung mit den Komponentenanforderungen, der Verdrahtungsanordnung und der GPIO-Konfiguration übereinstimmen.
Häufige GPIO-Fehler und Verbindungsprobleme
Häufige GPIO-Fehler und Verbindungsprobleme werden meist durch falsche Pin-Nummerierung, Probleme mit der Verdrahtungskontinuität, Spannungsabweichungen, fehlende Masseverbindungen oder falsche Komponentenannahmen verursacht. Die Überprüfung der Raspberry-Pi-GPIO-Konfiguration, des Verdrahtungspfads und der angeschlossenen Komponenten zuerst kann helfen, das wahrscheinliche Problem zu identifizieren, bevor eine breitere Hardwarediagnose erfolgt. Dieser Abschnitt konzentriert sich auf die lokale Diagnose häufiger GPIO-Fehler und Verbindungsprobleme.
Dieser Abschnitt konzentriert sich auf die lokale Diagnose häufiger GPIO-Fehler und Verbindungsprobleme.
Die folgende Fehlerbehebungstabelle ordnet häufige GPIO-Symptome wahrscheinlichen Ursachen, Prüfungen und der Bedeutung jedes Ergebnisses zu.
| Symptom | Wahrscheinliches Attributproblem | Prüfung | Was es bedeutet |
|---|---|---|---|
| GPIO-Signal reagiert nicht | Falsche Pin-Nummerierung | Bestätigen Sie den Nummerierungsmodus im Code und vergleichen Sie ihn mit den physischen GPIO-Header-Pins | Die Software-Referenz und die physische GPIO-Verbindung zeigen möglicherweise nicht auf denselben Pin |
| Komponente aktiviert sich nicht | Vertauschtes Kabel | Verfolgen Sie den Verdrahtungspfad zwischen GPIO-Verbindungen und der Komponente | Der Signalpfad erreicht möglicherweise nicht den vorgesehenen Verbindungspunkt |
| LED oder Komponente verhält sich unerwartet | Fehlender Widerstand oder falsche Komponentenannahme | Überprüfen Sie die Komponentenanforderungen und die Schaltungsanordnung | Die Schaltung benötigt möglicherweise zusätzlichen Schutz oder eine andere Verdrahtungsmethode |
| Eingangssignal wird nicht erkannt | Fehlende Masse oder falsche Schnittstelle | Überprüfen Sie die gemeinsame Masseverbindung und bestätigen Sie die gewählten Schnittstellenpins | Der GPIO-Eingang hat möglicherweise nicht den erforderlichen Referenz- oder Kommunikationspfad |
| GPIO-Gerät verhält sich falsch | Spannungsabweichung | Überprüfen Sie, ob das Ausgangssignal des Geräts den GPIO-Eingangsanforderungen entspricht | Eine geeignete Umwandlungsmethode kann vor dem Anschluss erforderlich sein |
| Prototyp funktioniert zeitweise | Lockere Breadboard-Verbindung | Überprüfen Sie die Breadboard-Platzierung, Verdrahtungspunkte und physischen Verbindungen | Der Signalzustand kann sich ändern, weil die Verbindung instabil ist |
Die GPIO-spezifische Diagnose sollte sich auf Verdrahtung, Pin-Zuweisung, Komponentenanschluss und Konfiguration konzentrieren, bevor zu breiteren Hardwareproblemen übergegangen wird. Probleme mit Raspberry-Pi-Anschlüsse und Konnektivität fallen in einen weiteren Verbindungsbereich, wenn das Problem außerhalb der GPIO-spezifischen Diagnose liegt.
Der Ansatz zur Fehlerbehebung kann sich auch unterscheiden, wenn das GPIO-Verhalten des Raspberry Pi mit anderen Plattformen verglichen wird.
Der Ansatz zur Fehlerbehebung kann sich auch unterscheiden, wenn das GPIO-Verhalten des Raspberry Pi mit anderen Plattformen verglichen wird. Die Unterschiede, die unter Raspberry Pi und Mikrocontroller-Boards erklärt werden, können helfen zu identifizieren, ob das Problem mit dem Plattform-Design oder einem GPIO-Verbindungsproblem zusammenhängt.
