شرح أطراف GPIO في راسبيري باي للمبتدئين
أطراف GPIO في راسبيري باي هي الواجهة المادية التي تسمح لراسبيري باي بالاتصال بالإلكترونيات عبر قراءة إشارات الإدخال، وإرسال إشارات الإخراج، والتحكم في المكونات المتصلة. يوفر موصل GPIO توصيلات مادية لمشاريع إلكترونية للمبتدئين تستخدم مسارات إشارة بين اللوحة والمكونات الخارجية. صُممت أطراف GPIO للتفاعل المادي من خلال أدوار محددة للأطراف، وتتطلب الانتباه إلى توزيع الأطراف (pinout)، والجهد، والتيار، ومتطلبات السلامة للمكون المتصل.
يوفر موصل GPIO توصيلات مادية لمشاريع إلكترونية للمبتدئين تستخدم مسارات إشارة بين اللوحة والمكونات الخارجية.
عند استخدام راسبيري باي مع أسلاك توصيل، لوحة تجارب، حساسات، أو مكونات بسيطة، تخلق توصيلات GPIO طريقة لبناء واختبار دوائر إلكترونية أثناء تعلم كيفية عمل المدخلات والمخرجات والإشارات. يحتاج المبتدئون إلى تحديد توصيلة موصل GPIO الصحيحة قبل التوصيل لأن طراز اللوحة، نوع المكون، متطلبات الجهد، واحتياجات التيار تؤثر على كيفية إجراء التوصيل. يوفر منافذ راسبيري باي والاتصال السياق الأوسع لراسبيري باي لاختيار اللوحة وإعدادها واستخدامها مع توصيلات أجهزة مختلفة.
يتضمن موصل GPIO أدوارًا مختلفة للأطراف، بما في ذلك توصيلات الإشارة إلى جانب توصيلات الطاقة والأرضي.
توفر أطراف GPIO في راسبيري باي نظام توصيل لتعلم الإلكترونيات، لكنها منفصلة عن المنافذ القياسية مثل USB و HDMI و Ethernet والاتصالات اللاسلكية. يتضمن موصل GPIO أدوارًا مختلفة للأطراف، بما في ذلك توصيلات الإشارة إلى جانب توصيلات الطاقة والأرضي. يتطلب التوصيل الآمن التحقق من توزيع الأطراف المناسب ومطابقة طريقة توصيل GPIO مع طراز اللوحة والمكون الإلكتروني المتصل.
جدول المحتويات
ما هي أطراف GPIO في راسبيري باي
أطراف GPIO في راسبيري باي هي توصيلات إدخال/إخراج عامة على لوحة راسبيري باي تسمح للحاسوب بالتواصل مع الإلكترونيات الخارجية. يوفر موصل GPIO نقاط توصيل مادية لإشارات الإدخال وإشارات الإخراج. أطراف GPIO هي توصيلات قابلة للبرمجة، لكن لكل طرف في الموصل دور محدد يمكن أن يشمل وظائف الإشارة أو الطاقة أو الأرضي.
يفصل موصل GPIO في راسبيري باي أدوار التوصيل على اللوحة. تُستخدم الأطراف القابلة للبرمجة للتحكم في إشارات الإدخال والإخراج، بينما توفر أطراف الطاقة توصيلات الإمداد الكهربائي وتوفر أطراف الأرضي توصيلات مرجعية للدائرة. يلزم تحديد توصيلة الموصل الصحيحة قبل توصيل أحد المكونات لأن أطراف GPIO وأطراف الطاقة وأطراف الأرضي تخدم أغراضًا مختلفة.
يفصل موصل GPIO في راسبيري باي أدوار التوصيل على اللوحة.
من المفاهيم الخاطئة الشائعة أن كل طرف في موصل GPIO يعمل كتوصيلة إشارة قابلة للبرمجة. لأطراف GPIO أدوار محددة، وليس كل طرف مناسب لكل مكون إلكتروني أو نوع توصيل. يغطي قسم منافذ راسبيري باي والاتصال توصيلات اللوحة القياسية مثل USB و HDMI و Ethernet والاتصالات اللاسلكية، بينما تركز GPIO على توصيلات الإدخال والإخراج والإشارة القابلة للبرمجة.

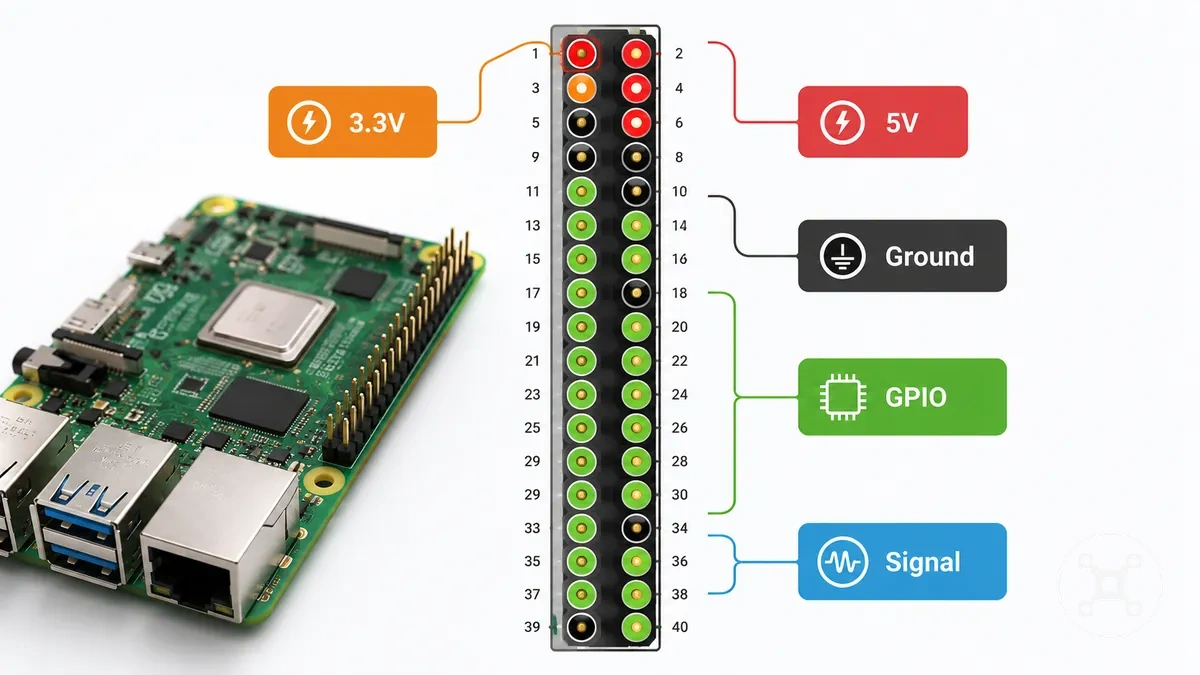

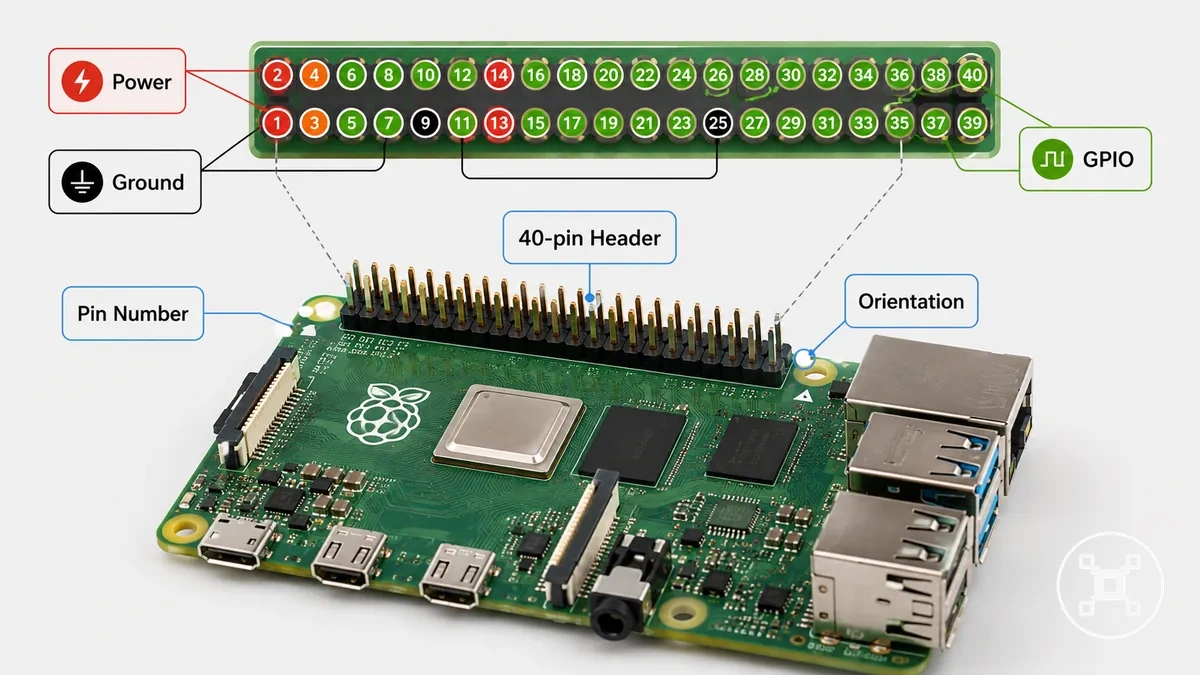

كيفية ترتيب موصل GPIO ذي 40 طرفًا
يتم ترتيب موصل GPIO ذي 40 طرفًا كصفين من الأطراف المادية على لوحة راسبيري باي، حيث يرتبط كل موضع طرف بدور كهربائي محدد. يحدد توزيع الأطراف (pinout) موقع الطرف المادي واتجاهه ووظيفة كل توصيلة. يساعد فهم الموصل ذي 40 طرفًا المبتدئين على التمييز بين موضع الطرف والغرض الكهربائي قبل توصيل الأجهزة.
يحدد توزيع الأطراف (pinout) موقع الطرف المادي واتجاهه ووظيفة كل توصيلة.
عند توصيل أحد المكونات بالموصل، يجب مطابقة موقع الطرف المادي مع الدور الكهربائي المطلوب. يجمع تخطيط الموصل بين الموضع والوظائف مثل الطاقة والأرضي وتوصيلات إشارة GPIO وأطراف الواجهة. يساعد التحقق من Raspberry Pi specifications في تأكيد تفاصيل الأجهزة الخاصة باللوحة قبل استخدام مرجع توزيع الأطراف.
تعتمد كيفية ترتيب موصل GPIO ذي 40 طرفًا على كل من الموقع المادي ودور الطرف.
تعتمد كيفية ترتيب موصل GPIO ذي 40 طرفًا على كل من الموقع المادي ودور الطرف. يوفر صفا الموصل مرجعًا للتخطيط، بينما تمثل أطراف الطاقة وأطراف الأرضي وأطراف GPIO القابلة للبرمجة وأطراف الواجهة أغراض توصيل مختلفة. يحدد رقم الطرف المادي مكان وجود التوصيلة، ولكن يجب التحقق من الدور الكهربائي باستخدام توزيع الأطراف الصحيح لطراز اللوحة.
يفصل الجدول التالي الموصل حسب الدور الكهربائي ليتمكن المبتدئون من التحقق من كل من الموضع المادي والغرض من التوصيلة.
| مجموعة الأطراف | ما تمثله | فحص المبتدئ |
|---|---|---|
| أطراف الطاقة | توصيلات الإمداد الكهربائي على الموصل | تأكيد توصيلة الطاقة المطلوبة قبل توصيل أحد المكونات |
| أطراف الأرضي | توصيلات مرجعية للدائرة | مطابقة توصيلة الأرضي مع مسار الدائرة المقصود |
| أطراف GPIO القابلة للبرمجة | توصيلات GPIO المستخدمة لإشارات الإدخال والإخراج | التحقق من توزيع الأطراف قبل تعيين دور إشارة |
| أطراف الواجهة | توصيلات موصل GPIO المستخدمة لوظائف اتصال محددة | التحقق من متطلبات الواجهة وطراز اللوحة |
أرقام الأطراف المادية وأسماء GPIO

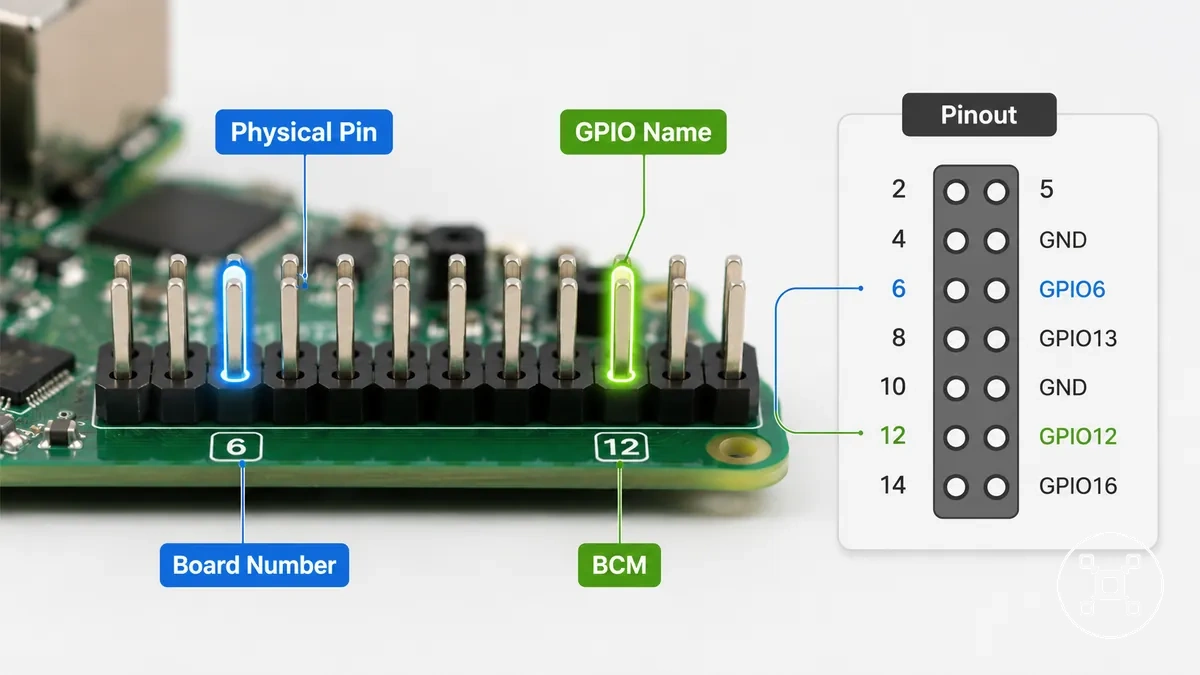

تحدد أرقام الأطراف المادية وأسماء GPIO موضع طرف في الموصل باستخدام نظامين مختلفين للترقيم. يظهر رقم الطرف المادي موقع طرف على موصل GPIO، بينما يحدد اسم GPIO تسمية الإشارة المرتبطة المستخدمة للتحكم. يساعد هذا التمييز في منع الالتباس عند قراءة توزيع الأطراف أو اتباع مثال برمجي.
يحدث خطأ توصيل شائع عند الخلط بين ترقيم اللوحة وترقيم BCM. تشير أرقام الأطراف المادية إلى موضع الموصل، بينما يشير ترقيم BCM إلى أسماء GPIO المستخدمة في مراجع البرمجيات. يجب أن يستخدم المثال البرمجي وضع الترقيم المتوقع لأن الخلط بين النظامين قد يسبب خطأ في التوصيل أو التحكم في موضع طرف خاطئ.
| نظام التسمية | ما يحدده |
|---|---|
| رقم الطرف المادي | موضع طرف محدد في الموصل على اللوحة |
| اسم GPIO | تسمية GPIO المرتبطة بتوصيلة الإشارة |
| ترقيم اللوحة | وضع الترقيم المعتمد على مواضع الأطراف المادية |
| ترقيم BCM | وضع الترقيم المعتمد على أسماء إشارات GPIO |
الطاقة والأرضي والأطراف القابلة للبرمجة
تؤدي أطراف الطاقة والأرضي والأطراف القابلة للبرمجة مهام كهربائية مختلفة على موصل GPIO في راسبيري باي. توفر أطراف الطاقة توصيلات الإمداد، وتوفر أطراف الأرضي مسارات مرجعية للدائرة، وتوفر أطراف GPIO القابلة للبرمجة توصيلات إشارة قابلة للتحكم لوظائف الإدخال والإخراج. تفصل هذه الأدوار الأطراف الكهربائية الثابتة عن الأطراف التي يمكن للبرمجيات تهيئتها.
تفصل هذه الأدوار الأطراف الكهربائية الثابتة عن الأطراف التي يمكن للبرمجيات تهيئتها.
يحتوي موصل GPIO على أنواع مختلفة من الأطراف، لذا ينبغي تحديد كل توصيلة قبل توصيل أحد المكونات. فيما يلي تفصيل الأدوار الرئيسية:
- طرف الطاقة: يوفر توصيلة إمداد ثابتة بقيم جهد مثل 3.3V أو 5V. ينبغي التحقق من الجهد المطلوب وحدود التيار قبل توصيل أحد المكونات لاستخدام آمن.
- طرف الأرضي: يوفر مرجعًا للدائرة ومسارًا للعودة للتوصيلة الكهربائية. ينبغي مطابقة توصيلة الأرضي مع تصميم الدائرة المقصود قبل التوصيل.
- GPIO قابل للبرمجة: يوفر توصيلات إشارة قابلة للتحكم يمكن تهيئتها لسلوك الإدخال أو الإخراج. يعتمد دور الإشارة على تهيئة البرمجيات ومتطلبات المكون المتصل.
- طرف الواجهة: يوفر توصيلة GPIO تستخدم لوظائف اتصال محددة. ينبغي التحقق من متطلبات الواجهة مع المكون وتهيئة اللوحة قبل الاستخدام.
وظائف أطراف GPIO وأدوار الواجهة
تصف وظائف GPIO وأدوار الواجهة الطرق المختلفة التي يمكن بها استخدام توصيلات GPIO في راسبيري باي بعد فهم تخطيط الموصل المادي. يمكن لأطراف GPIO دعم الإدخال الرقمي والإخراج الرقمي ووظائف مهيأة أخرى بناءً على تعيين الطرف المحدد. يركز هذا القسم على كيفية تأثير وظائف أطراف GPIO وأدوار الواجهة على توصيلات الإشارة.
يركز هذا القسم على كيفية تأثير وظائف أطراف GPIO وأدوار الواجهة على توصيلات الإشارة.
تتطلب المكونات المختلفة وظائف GPIO مختلفة لأن احتياجاتها من الإشارة وطرق توصيلها ليست متطابقة. قد يستخدم حساس الإدخال الرقمي، وقد يستخدم LED الإخراج الرقمي، وقد تتطلب أجهزة الاتصال أدوار واجهة محددة. ينبغي أن تتطابق الوظيفة المحددة مع المكون وطريقة التوصيل وتهيئة اللوحة للحفاظ على الاستخدام الآمن.
يمكن لطرف مادي واحد دعم أدوار مختلفة اعتمادًا على التهيئة وتعيين الطرف.
يمكن لطرف مادي واحد دعم أدوار مختلفة اعتمادًا على التهيئة وتعيين الطرف. يفصل الجدول التالي وظائف GPIO الشائعة وأدوار الواجهة حسب حالتها وسلوكها وتأثيرها العملي.
| الكيان/الجزء | السمة/المعيار | القيمة/الشرط | التأثير/الخطر/القرار |
|---|---|---|---|
| طرف GPIO | اتجاه الإشارة | إدخال رقمي أو إخراج رقمي | يقرأ الإدخال الإشارات بينما يرسل الإخراج إشارات تحكم إلى المكونات المتصلة |
| تهيئة GPIO | التحكم في حالة الإشارة | سلوك السحب لأعلى أو السحب لأسفل | يوفر حالة إشارة محددة بناءً على الشرط المهيأ |
| وظيفة GPIO | التحكم في الإخراج | توليد إشارة PWM | يُستخدم عندما يتطلب أحد المكونات نمط إشارة إخراج متحكم به |
| دور الواجهة | نوع الاتصال | I2C أو SPI أو UART | ينبغي أن تتطابق الواجهة مع متطلبات المكون وتعيين الطرف |
أطراف الإدخال وأطراف الإخراج وسلوك الإشارة
يغير اتجاه الإشارة مهمة توصيلة GPIO في راسبيري باي. يقرأ طرف الإدخال حالة إشارة من مكون متصل، بينما يرسل طرف الإخراج حالة إشارة إلى مكون متصل. يحدد هذا التمييز المحلي كيفية استخدام أطراف الإدخال وأطراف الإخراج وسلوك الإشارة.
يغير اتجاه الإشارة مهمة توصيلة GPIO في راسبيري باي.
ينبغي أن يتطابق طرف الإدخال وطرف الإخراج مع دور المكون المتصل وتهيئته. يمكن للزر توفير حالة إدخال يقرؤها راسبيري باي، بينما يمكن لـ LED استقبال حالة إخراج يتم التحكم فيها عبر توصيلة GPIO. تصف حالات المستوى المرتفع والمستوى المنخفض حالات إشارة رقمية مختلفة، بينما يمكن لمقاوم سحب مثل السحب لأعلى أو السحب لأسفل المساعدة في تعريف حالة إدخال عندما تتطلب حالة الإشارة ذلك. يمكن لإعدادات الاتجاه غير الصحيحة أن تخلق خطأ في التوصيل، لذا ينبغي التحقق من اتجاه الإشارة ومتطلبات المكون المتصل قبل الاستخدام.
أطراف I2C و SPI و UART و PWM
تصف أطراف I2C و SPI و UART و PWM أدوار واجهة خاصة يمكن أن تدعمها بعض توصيلات GPIO في راسبيري باي لمهام اتصال وتحكم محددة. تجمع أطراف الواجهة الإشارات لطرق مثل اتصال الأجهزة والتحكم في الإخراج. يركز هذا القسم على الدور المحلي لأطراف I2C و SPI و UART و PWM ضمن تهيئات GPIO.
تجمع أطراف الواجهة الإشارات لطرق مثل اتصال الأجهزة والتحكم في الإخراج.
تستخدم المكونات المختلفة أدوار واجهة مختلفة لأن متطلبات الاتصال الخاصة بها ليست متطابقة. قد يستخدم حساس I2C، وقد تستخدم شاشة أو وحدة SPI أو UART، وقد يُستخدم PWM عندما يتطلب أحد المكونات نمط إشارة متحكم به. ينبغي أن يتطابق تعيين الطرف والتهيئة المطلوبان مع المكون وإعداد اللوحة لتقليل مخاطر التوصيل.
| الواجهة | الجزء المتصل النموذجي | سلوك الطرف المطلوب | دلالة الإعداد |
|---|---|---|---|
| I2C | حساس أو وحدة متوافقة | توصيلات GPIO مخصصة لاتصال I2C | تأكيد تعيين الطرف والتهيئة المطلوبين من المكون |
| SPI | شاشة أو وحدة | توصيلات GPIO مخصصة لاتصال SPI | مطابقة دور الواجهة مع متطلبات المكون المتصل |
| UART | وحدة اتصال | توصيلات GPIO مخصصة للاتصال التسلسلي | التحقق من تهيئة الاتصال قبل التوصيل |
| PWM | مكون يتطلب إخراج إشارة متحكم به | سلوك إخراج إشارة قابل للتهيئة | التحقق من تعيين الطرف واحتياجات المكون قبل الاستخدام |
ما يمكن لأطراف GPIO التحكم فيه أو قراءته
يمكن لطرف GPIO في راسبيري باي التحكم في الإشارات من المكونات الإلكترونية المتصلة مثل LEDs والأزرار والحساسات والمرحلات عبر دوائر مشغلة والوحدات الصغيرة أو قراءتها. يمكن لتوصيلات GPIO قراءة حالة إشارة أو إرسال إشارة تحكم اعتمادًا على المكون والتهيئة. يركز هذا القسم على أدوار التحكم والقراءة الواقعية لأطراف GPIO في راسبيري باي.
يركز هذا القسم على أدوار التحكم والقراءة الواقعية لأطراف GPIO في راسبيري باي.
تتطلب المكونات المختلفة أدوار GPIO مختلفة لأن متطلبات الإشارة واحتياجات التيار الخاصة بها تختلف. يمكن لـ LED استخدام إشارة إخراج GPIO لإظهار حالة، بينما يمكن للزر أو الحساس توفير إشارة إدخال يقرؤها راسبيري باي. يتطلب المرحل دائرة مشغلة لأن طرف GPIO يقتصر على التحكم في الإشارة بدلاً من التعامل المباشر مع التبديل عالي الطاقة. قد تتطلب الوحدات الصغيرة شروط توصيل وتهيئة محددة قبل أن يتم التحكم فيها أو قراءتها بأمان.
- LED: يستخدم إشارة إخراج GPIO للتحكم في إشارة حالة. ينبغي أن تراعي التوصيلة متطلبات المكون وحد التيار لتوصيلة GPIO.
- زر: يستخدم إشارة إدخال GPIO لقراءة حالة مفتاح. ينبغي أن تتطابق تهيئة الإدخال وحالة التوصيل مع دائرة الزر لتوفير إشارة موثوقة.
- حساس: يستخدم إشارة إدخال GPIO أو إشارة اتصال لتوفير معلومات إلى راسبيري باي. يحدد نوع الحساس وتهيئته كيفية قراءة الإشارة.
- مرحل: يستخدم إشارة تحكم GPIO عبر دائرة مشغلة. تفصل الدائرة المشغلة توصيلة GPIO عن متطلبات الحمل عالي التيار للمرحل.
- وحدة: تستخدم توصيلات GPIO للتحكم أو الاتصال أو إشارات الحالة. ينبغي أن يتطابق تعيين الطرف والتهيئة المطلوبان مع متطلبات الوحدة قبل الاستخدام.
تفصل أطراف GPIO ثلاث مهام مختلفة: قراءة إشارة، والتحكم في إشارة، وتزويد جهاز بالطاقة. يمكن لتوصيلات GPIO التحكم في المكونات أو قراءتها عندما يتطابق نوع الإشارة والتوصيل والتهيئة مع الاستخدام المقصود. تحتاج الأجهزة ذات متطلبات التيار الأعلى إلى دوائر إضافية بدلاً من التوصيل المباشر بـ GPIO.
تفصل أطراف GPIO ثلاث مهام مختلفة: قراءة إشارة، والتحكم في إشارة، وتزويد جهاز بالطاقة.

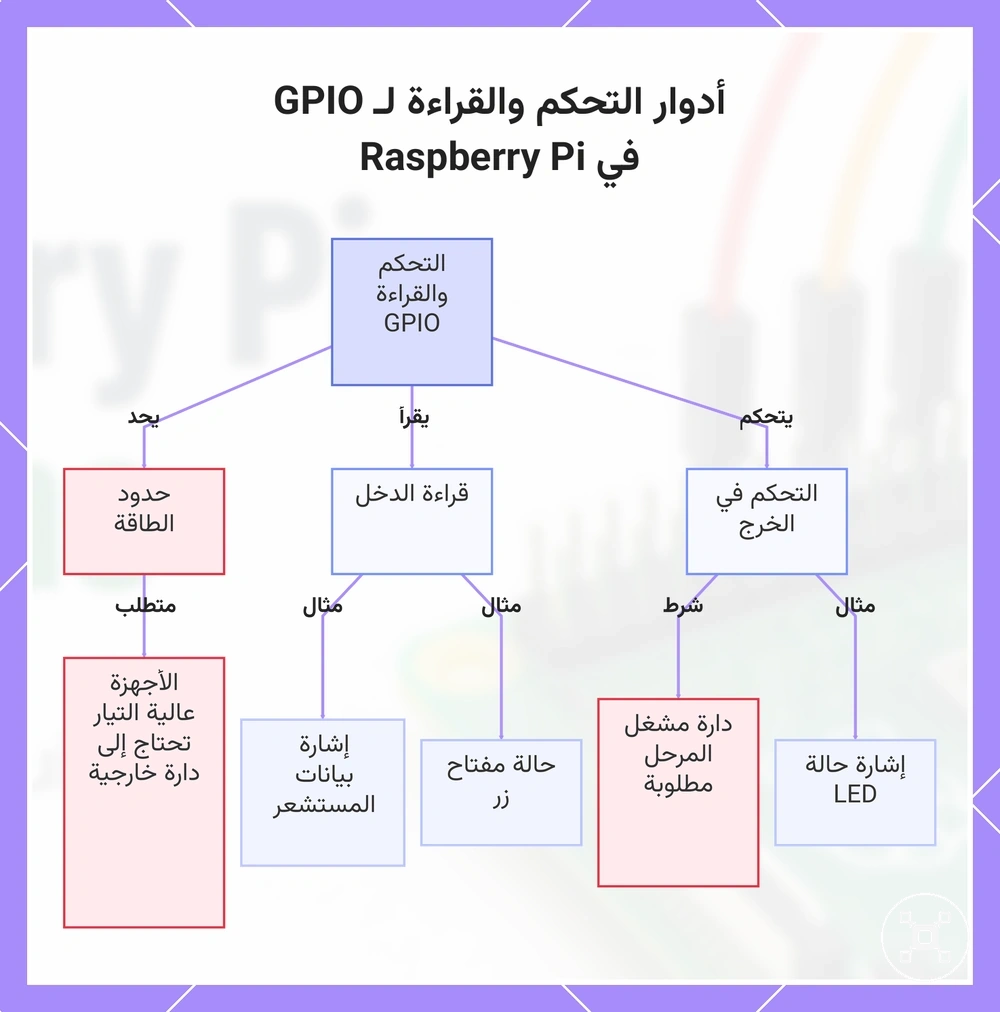

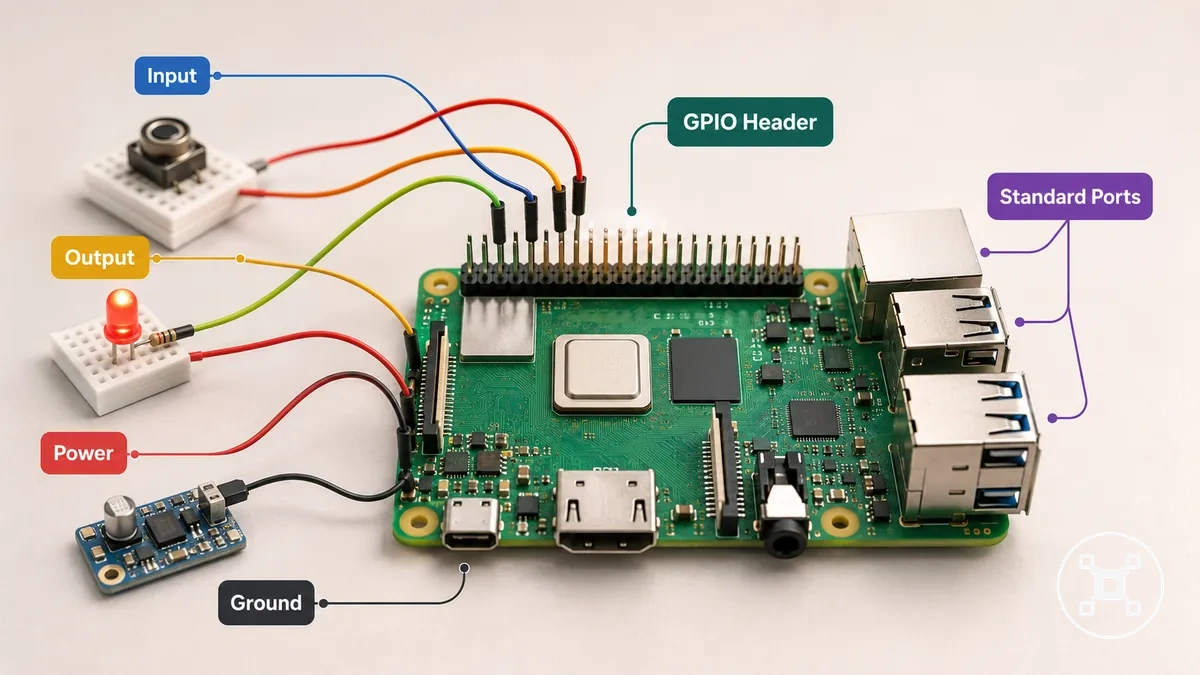

يوضح هذا المخطط الأدوار الرئيسية لدبابيس GPIO في Raspberry Pi: التحكم في إشارات الخرج، وقراءة إشارات الدخل، وحدود تزويد الأجهزة عالية التيار بالطاقة.
توصيل أطراف GPIO بأسلاك التوصيل ولوحات التجارب
يؤدي توصيل أطراف GPIO بأسلاك التوصيل ولوحات التجارب إلى إنشاء توصيلات GPIO مؤقتة للتعلم والنمذجة الأولية باستخدام راسبيري باي. يجب أن يتبع مسار التوصيل دور طرف موصل GPIO واستمرارية صفوف لوحة التجارب ومتطلبات المكون. يركز هذا القسم على كيفية إنشاء أسلاك التوصيل ولوحات التجارب لمسارات توصيل مؤقتة بين توصيلات GPIO والمكونات الإلكترونية.
ينبغي أن يتطابق ترتيب التوصيل مع متطلبات المكون وتهيئة GPIO قبل تطبيق الطاقة.
تستخدم النمذجة الأولية النموذجية أسلاك توصيل لربط أطراف موصل راسبيري باي بصفوف لوحة التجارب وشرائط الطاقة وأرجل المكونات. تنشئ لوحة التجارب مسارات كهربائية مؤقتة، بينما يمكن وضع مقاوم بين التوصيلات عندما تتطلب الدائرة تحكمًا إضافيًا في مسار الإشارة. يحافظ مثال واضح على فصل شريط الطاقة وشريط الأرضي ومسار الإشارة ليظل كل غرض توصيل قابلاً للتحديد. ينبغي أن يتطابق ترتيب التوصيل مع متطلبات المكون وتهيئة GPIO قبل تطبيق الطاقة.
- موصل GPIO: يوفر نقاط التوصيل البادئة لتوصيلات GPIO. ينبغي أن يتطابق طرف الموصل المحدد مع مسار الطاقة أو الأرضي أو الإشارة المطلوب.
- أسلاك التوصيل: تنشئ روابط مؤقتة بين موصل GPIO وصفوف لوحة التجارب وأرجل المكونات. ينبغي أن يتصل كل طرف سلك بموقع الصف أو الطرف المقصود.
- صفوف لوحة التجارب: توفر مسارات توصيل مؤقتة عبر الصفوف المتصلة. ينبغي التحقق من استمرارية الصفوف عند وضع المكونات.
- شريط الطاقة وشريط الأرضي: يوفران مسارين منفصلين لتوصيلات الإمداد والمرجع. يساعد الحفاظ على هذين الشريطين منفصلين في ضمان توصيل طاقة وأرضي واضح.
- المقاوم ورجل المكون: يشكلان جزءًا من مسار الدائرة عندما يتطلب أحد المكونات توصيلة مقاوم. ينبغي أن يتطابق موضع المقاوم وموقع رجل المكون مع تصميم الدائرة المقصود.
يحافظ نمط توصيل بسيط على فصل مسار إشارة GPIO عن شريط الطاقة وشريط الأرضي: يحمل سلك توصيل واحد توصيلة الإشارة، بينما توفر توصيلات منفصلة الطاقة والأرضي عند الحاجة. تدعم لوحة التجارب النمذجة الأولية المؤقتة ولكنها لا توفر حماية كهربائية، لذا ينبغي التحقق من حالة المكون والتوصيل والتهيئة قبل الاستخدام.
تدعم لوحة التجارب النمذجة الأولية المؤقتة ولكنها لا توفر حماية كهربائية، لذا ينبغي التحقق من حالة المكون والتوصيل والتهيئة قبل الاستخدام.

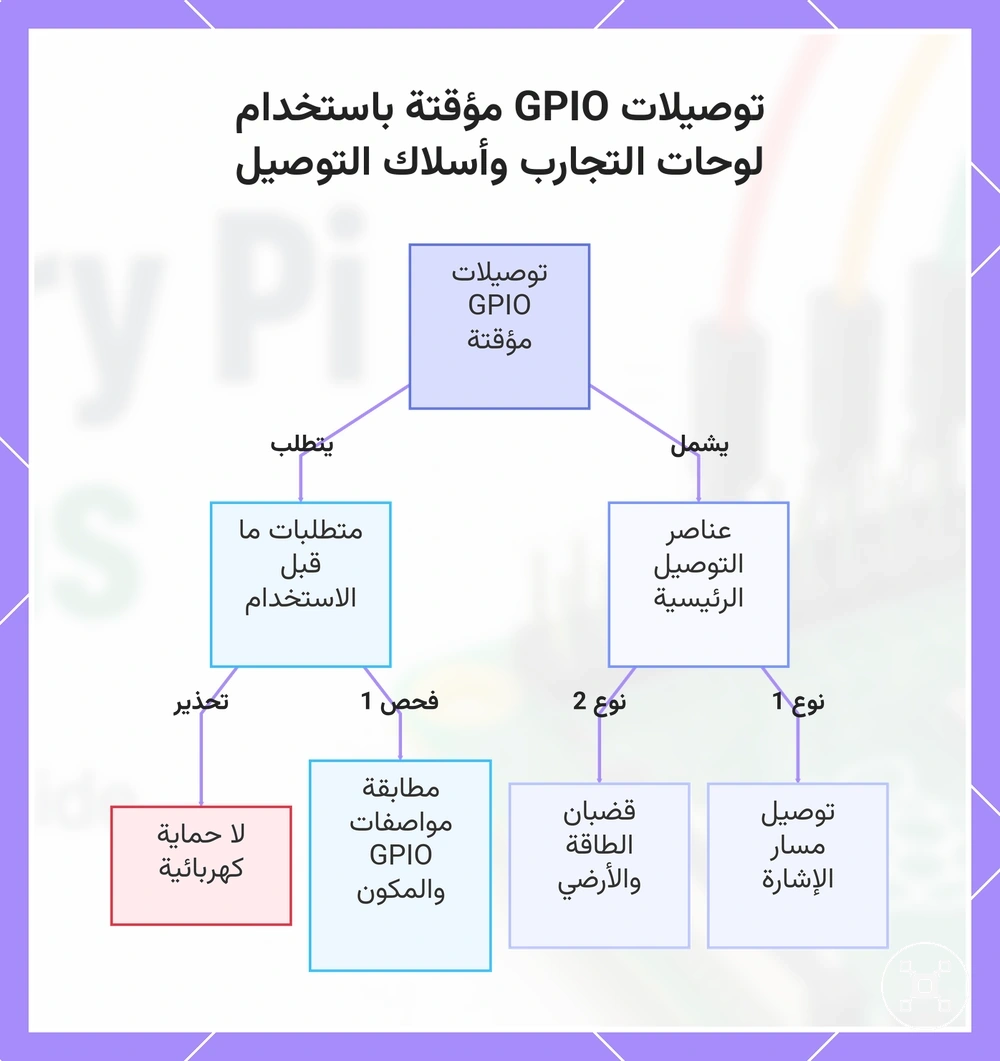

يوضح هذا المخطط العناصر الرئيسية للتوصيل والفحوصات قبل الاستخدام لإنشاء توصيلات GPIO مؤقتة باستخدام أسلاك التوصيل ولوحات التجارب على Raspberry Pi.
شرائط لوحة التجارب وصفوفها وتوصيلات GPIO
تحدد استمرارية لوحة التجارب ما إذا كانت الأجزاء المتصلة بدائرة GPIO في راسبيري باي متصلة فعليًا. تنشئ صفوف لوحة التجارب وشرائط الطاقة وشرائط الأرضي مسارات توصيل مختلفة، لذا يؤثر موضع المكونات على سلوك توصيلات GPIO. يركز هذا القسم على علاقة التوصيل المحلية بين شرائط لوحة التجارب وصفوفها وتوصيلات GPIO.
ينبغي التحقق من استمرارية الصفوف وترتيب التوصيلات قبل تطبيق الطاقة على دائرة GPIO.
يستخدم تخطيط لوحة التجارب صفوف أطراف وفجوة مركزية وشرائط لتنظيم موضع المكونات وتوجيه الإشارات. تشترك المكونات الموضوعة في صفوف لوحة تجارب متصلة في مسار، بينما تفصل الفجوة المركزية بين جانبي تخطيط اللوحة. توفر شرائط الطاقة وشرائط الأرضي مسارات مخصصة لتوصيلات الإمداد والمرجع، ويعتمد مسار توجيه الإشارة على مكان وضع كل رجل مكون ونقطة توصيل. ينبغي التحقق من استمرارية الصفوف وترتيب التوصيلات قبل تطبيق الطاقة على دائرة GPIO.
- صفوف لوحة التجارب: توفر نقاط توصيل أطراف لوضع المكونات. تحدد استمرارية كل صف ما إذا كانت أرجل المكونات تتشارك نفس المسار الكهربائي.
- الفجوة المركزية: تفصل بين جانبي لوحة التجارب. يغير وضع المكونات عبر الفجوة أو بجانبها كيفية اتصال الأجزاء داخل الدائرة.
- شرائط الطاقة: توفر مسارًا مخصصًا لتوصيلات الإمداد. ينبغي أن يتطابق الشريط المحدد مع توصيلة الطاقة المقصودة في الدائرة.
- شرائط الأرضي: توفر مسارًا مخصصًا لتوصيلات الأرضي. يساعد الحفاظ على توصيلات الأرضي منفصلة عن توجيه الإشارة في الحفاظ على مسار دائرة واضح.
- توجيه الإشارة: يحدد المسار بين توصيلات GPIO وأرجل المكونات. ينبغي تتبع مسار التوصيل عبر الصفوف والشرائط قبل اختبار الدائرة.
أنواع أسلاك التوصيل لموصلات GPIO
تحدد أنواع أسلاك التوصيل لموصلات GPIO كيفية اتصال توصيلات GPIO في راسبيري باي بأطراف الموصل ولوحات التجارب. تحتوي أسلاك التوصيل من ذكر إلى أنثى ومن ذكر إلى ذكر ومن أنثى إلى أنثى على أطراف موصل مختلفة لنقاط توصيل مختلفة. يركز هذا القسم على ملاءمة الموصل لأنواع أسلاك التوصيل لموصلات GPIO.
يركز هذا القسم على ملاءمة الموصل لأنواع أسلاك التوصيل لموصلات GPIO.
يعتمد سلك التوصيل الصحيح على ما إذا كانت نقطة التوصيل هي موصل GPIO أو لوحة تجارب أو نقطة توصيل أخرى. تؤثر ملاءمة الموصل على مدى إحكام التوصيل، بينما يمكن لنوع طرف سلك غير مناسب أن يخلق توصيلة فضفاضة أو خطأ في التوصيل. ينبغي أن يتطابق نوع السلك مع التخطيط المادي وتهيئة الدائرة قبل الاستخدام.
- سلك توصيل من ذكر إلى أنثى: يستخدم طرف موصل ذكر لتوصيلة لوحة تجارب وطرف موصل أنثى لطرف موصل GPIO. تتطابق ملاءمة الموصل مع الإعدادات التي يتطلب فيها موصل راسبيري باي ولوحة التجارب طرفي توصيل مختلفين.
- سلك توصيل من ذكر إلى ذكر: يستخدم طرفي موصل ذكر على كلا الجانبين لتوصيلات لوحة التجارب ونقاط التوصيل الأخرى ذات النمط الطرفي. ينبغي أن تقبل نقطة التوصيل طرف الموصل للحفاظ على مسار التوصيل المقصود.
- سلك توصيل من أنثى إلى أنثى: يستخدم طرفي موصل أنثى على كلا الجانبين للتوصيلات بين نقاط متوافقة ذات نمط طرفي. ينبغي أن تتطابق ملاءمة الموصل مع الأطراف المستقبلة لتجنب توصيلة غير مستقرة.
استخدام الحساسات والمكونات البسيطة مع GPIO
يمكن لتوصيلة GPIO في راسبيري باي العمل مع حساس أو مكون بسيط عندما يتطابق نوع الإشارة ونطاق الجهد وطريقة التوصيل مع متطلبات المكون. يمكن قراءة إشارة رقمية أو التحكم فيها عبر GPIO، بينما يتطلب الإخراج التناظري طريقة تحويل مناسبة قبل أن يتمكن راسبيري باي من معالجة القيمة. يركز هذا القسم على الاستخدام المحلي للحساسات والمكونات البسيطة مع توصيلات GPIO.
يركز هذا القسم على الاستخدام المحلي للحساسات والمكونات البسيطة مع توصيلات GPIO.
تتطلب المكونات المختلفة شروط GPIO مختلفة لأن إشاراتها ومتطلباتها الكهربائية ليست متطابقة. يمكن للزر توفير إشارة رقمية، بينما يمكن لـ LED استخدام إشارة إخراج GPIO مع مقاوم للمساعدة في إدارة ظروف التوصيل. تستخدم وحدة I2C أو وحدة SPI واجهة الاتصال الخاصة بها عندما تدعم تهيئة GPIO وتعيين الطرف طريقة التوصيل المطلوبة. ينبغي التحقق من نوع المكون ونطاق الجهد قبل توصيل الدائرة للحفاظ على حالة توصيل مناسبة.
- حساس رقمي: يستخدم إشارة رقمية يمكن لـ GPIO قراءتها عندما يتطابق إخراج الحساس وتهيئة GPIO في راسبيري باي. ينبغي أن يتطابق نطاق جهد الحساس وطريقة التوصيل مع متطلبات GPIO قبل الاستخدام.
- حساس ذو إخراج تناظري: يوفر إخراجًا تناظريًا قد لا تستطيع GPIO قراءته مباشرة دون طريقة تحويل. يلزم وجود محول مناسب عندما يحتاج راسبيري باي إلى تفسير قيمة تناظرية.
- زر: يستخدم إدخال إشارة رقمية للإشارة إلى حالة مفتاح. ينبغي أن يتطابق توصيل الزر وتهيئة GPIO مع حالة الإدخال المقصودة.
- LED: يستخدم إشارة إخراج GPIO للتحكم في حالة مؤشر. يمكن استخدام مقاوم في الدائرة لإدارة ظروف التيار لتوصيلة LED.
- وحدة I2C أو وحدة SPI: تستخدم واجهة اتصال عبر توصيلات GPIO. ينبغي أن يتطابق نوع الواجهة وتعيين الطرف والتهيئة مع متطلبات الوحدة قبل التوصيل.
- مكون بسيط: يستخدم إشارة GPIO عندما تتطابق متطلباته الكهربائية مع قدرة GPIO المتاحة. تحتاج المكونات التي تتطلب ظروف تيار مختلفة إلى دوائر إضافية بدلاً من التوصيل المباشر بـ GPIO.
يبدأ اختيار مشروع GPIO بمطابقة نوع إشارة المكون ونطاق الجهد وطريقة التوصيل مع قدرة GPIO في راسبيري باي. ينبغي توصيل الحساس أو المكون البسيط وفقًا لمتطلبات الإشارة وظروف التهيئة الخاصة به. يساعد هذا في الحفاظ على مسار إشارة مناسب وتقليل مخاطر التوصيلات غير الملائمة.
يساعد هذا في الحفاظ على مسار إشارة مناسب وتقليل مخاطر التوصيلات غير الملائمة.

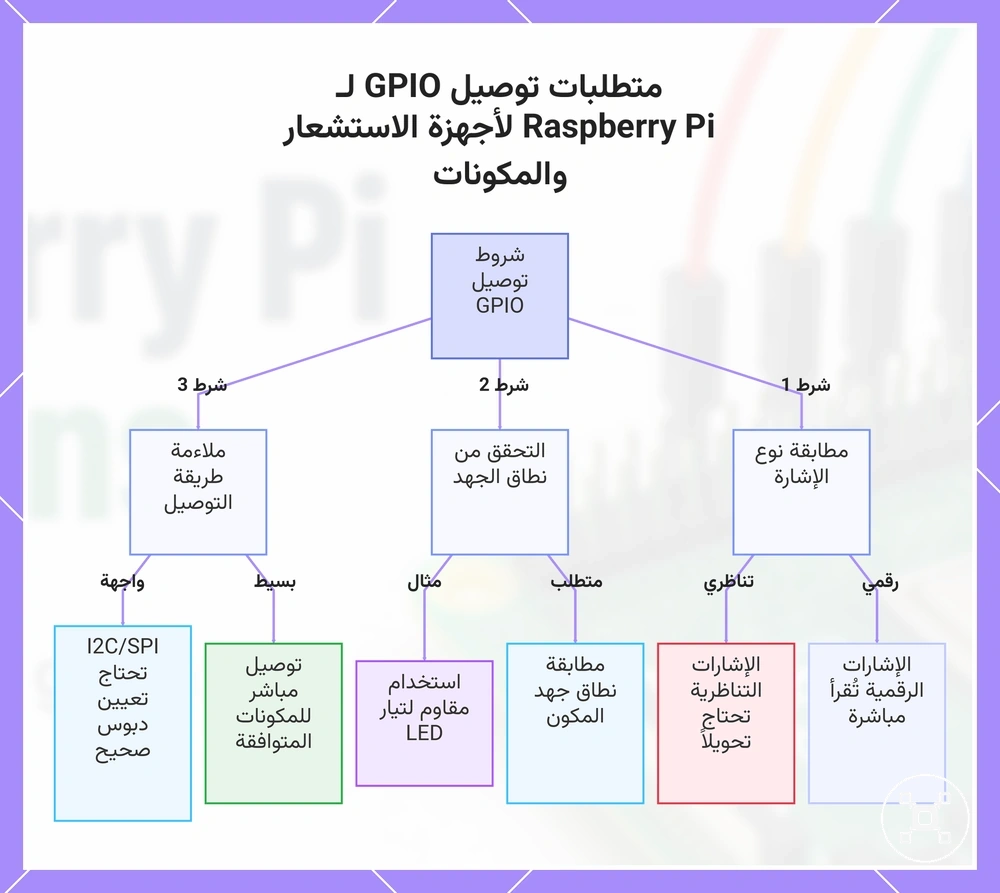

يوضح هذا المخطط الشروط الثلاثة الرئيسية التي يجب التحقق منها عند توصيل جهاز استشعار أو مكون بسيط بـ GPIO لـ Raspberry Pi: نوع الإشارة، نطاق الجهد، وطريقة التوصيل.
توافق GPIO عبر لوحات راسبيري باي
يعتمد توافق GPIO عبر لوحات راسبيري باي على وجود الموصل واستمرارية توزيع الأطراف وجيل اللوحة وملاءمة الملحقات. ينبغي التحقق من توصيلة GPIO التي تعمل مع طراز لوحة واحد مقابل التخطيط المادي والتهيئة للوحة أخرى قبل توصيل الأجهزة. يركز هذا القسم على شروط التوافق التي تؤثر على استخدام GPIO عبر لوحات راسبيري باي.
يركز هذا القسم على شروط التوافق التي تؤثر على استخدام GPIO عبر لوحات راسبيري باي.
توفر Raspberry Pi specifications معايير للوحة تساعد في تحديد الاختلافات في الأجهزة التي تؤثر على توصيلات GPIO. يوفر موصل ذو 40 طرفًا تخطيط توصيل GPIO شائعًا على العديد من اللوحات، بينما قد تتطلب اللوحات الأصغر أو التخطيطات الأقدم التحقق من أطراف الموصل المتاحة واستمرارية توزيع الأطراف. يعتمد توافق HAT والإضافات على طراز اللوحة وتهيئة البرمجيات والخلوص المادي حول منطقة GPIO. ينبغي تأكيد طراز اللوحة عندما تؤثر ملاءمة الملحق أو محاذاة الموصل أو ترقيم أطراف البرمجيات على قرار التوصيل.
| العنصر | شرط التوافق | القرار العملي |
|---|---|---|
| موصل ذو 40 طرفًا | يتطلب تطابق وجود الموصل واستمرارية توزيع الأطراف | التحقق من طراز اللوحة قبل توصيل ملحقات GPIO |
| اللوحات الأصغر | قد يكون لها ترتيبات موصل مختلفة أو توصيلات GPIO متاحة مختلفة | التحقق من تخطيط الأطراف المادي قبل استخدام أجهزة مصممة للوحة أخرى |
| التخطيطات الأقدم | تتطلب تأكيد تهيئة الموصل وتعيين الطرف | مقارنة طراز اللوحة بمتطلبات الملحق |
| HAT أو إضافة | يتطلب تطابق توصيلات GPIO وتهيئة البرمجيات والخلوص المادي | تأكيد الملاءمة والتهيئة قبل التركيب |
| ترقيم أطراف البرمجيات | يتطلب طريقة الترقيم الصحيحة لتهيئة اللوحة المحددة | مطابقة مراجع البرمجيات مع تعيين GPIO المقصود |

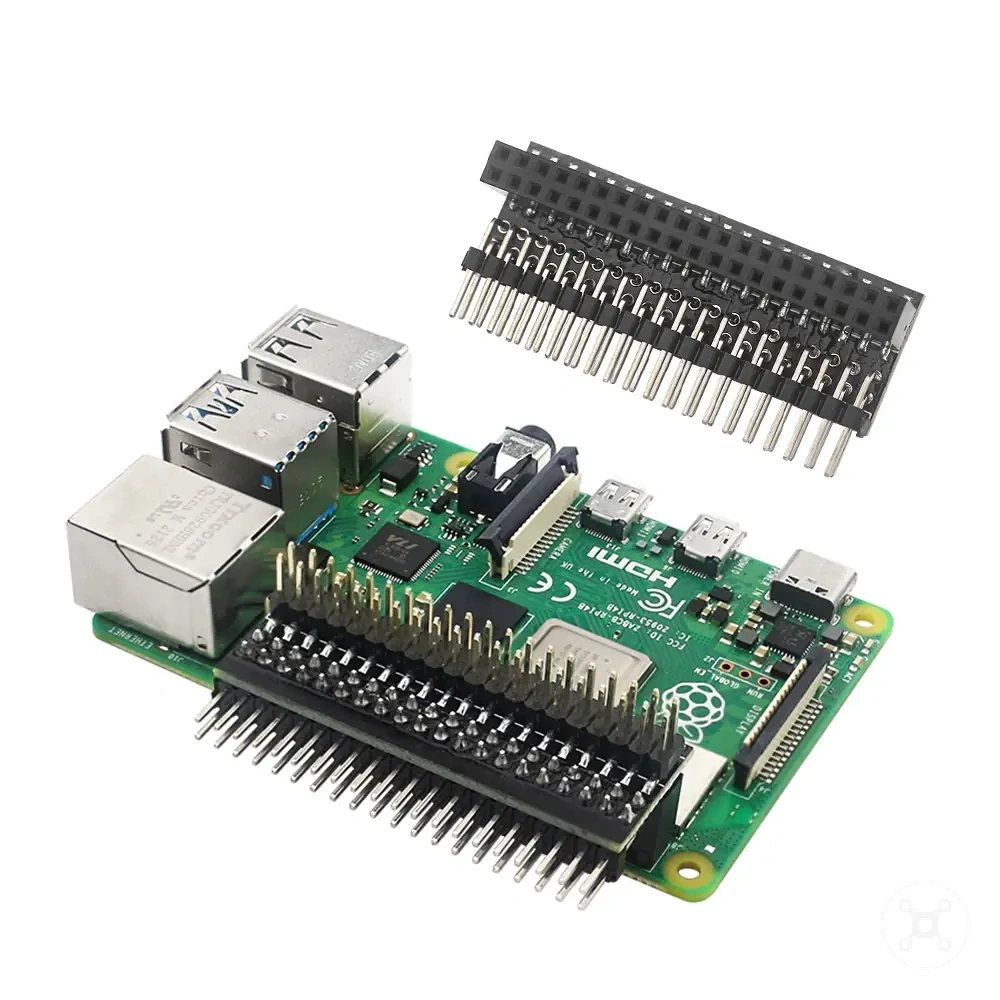

إضافات GPIO ولوحات التوصيل وملحقات الموصل
يمكن لإضافات GPIO ولوحات التوصيل وملحقات الموصل تسهيل توصيل GPIO في راسبيري باي عبر تحسين الوصول أو وضع العلامات أو التباعد أو تخطيط التوصيل دون تغيير الحدود الكهربائية لتوصيلات GPIO. يعتمد توافق كل ملحق على طراز اللوحة وترتيب الموصل وقيود الملاءمة وطريقة التوصيل المقصودة. يركز هذا القسم على عوامل التوافق المحلية لإضافات GPIO ولوحات التوصيل وملحقات الموصل.
يركز هذا القسم على عوامل التوافق المحلية لإضافات GPIO ولوحات التوصيل وملحقات الموصل.
ينبغي أن يتطابق اختيار الملحق مع تخطيط GPIO في راسبيري باي والمتطلبات المادية للإعداد. يمكن للوحة إضافة GPIO تحسين الوصول إلى أطراف الموصل، بينما يمكن للوحة توصيل توفير علامات أوضح لتوصيلات GPIO أثناء النمذجة الأولية. يتطلب كابل الشريط وترتيبات أطراف الموصل ومهايئات لوحة التجارب تطابق ملاءمة الموصل والخلوص المادي قبل الاستخدام. يمكن للملحقات تنظيم التوصيل، لكنها لا تجعل مسارات الإشارة غير المناسبة أو التوصيلات غير الصحيحة آمنة افتراضيًا.
- لوحة إضافة GPIO: تحسن الوصول إلى توصيلات GPIO عبر تغيير المدى المادي أو تخطيط أطراف الموصل. يعتمد التوافق على طراز اللوحة وترتيب الموصل والمساحة المتاحة.
- لوحة توصيل: توفر تخطيط توصيل أكثر سهولة مع وضع علامات لتوصيلات GPIO. ينبغي أن يتطابق ترتيب الأطراف مع تخطيط موصل GPIO المطلوب قبل التوصيل.
- كابل شريط: يمدد وصول موصل GPIO إلى موقع آخر. ينبغي أن تتطابق اتجاهية الكابل وملاءمة الموصل وتخطيط اللوحة مع مسار التوصيل المقصود.

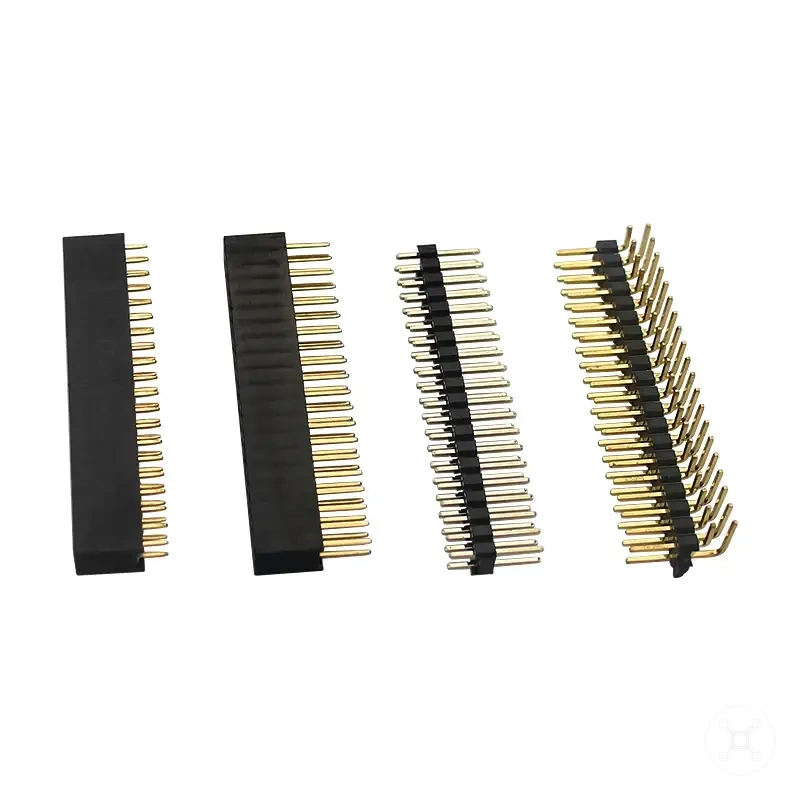

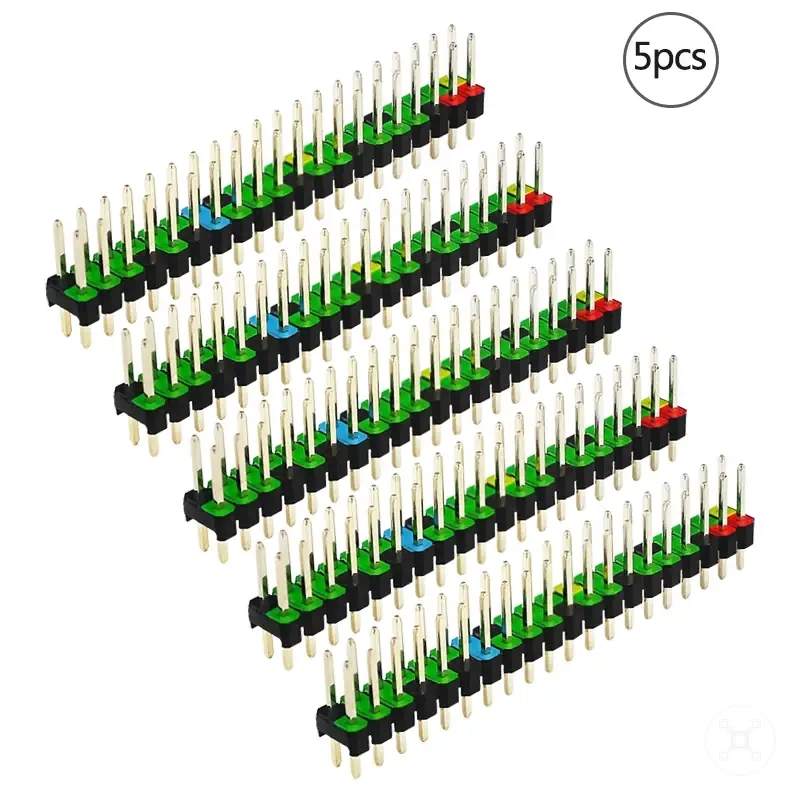

- موصل أطراف: يوفر نقاط توصيل مادية لملحقات GPIO. يجب أن يتطابق ترتيب الموصل مع نقاط التوصيل المطلوبة وتصميم الملحق.
- مهايئ لوحة تجارب: يربط أطراف موصل GPIO بإعداد نموذج أولي قائم على لوحة تجارب. ينبغي أن تتطابق ملاءمة المهايئ وتخطيط التوصيل مع تهيئة اللوحة.
- وضع العلامات: يساعد في تحديد توصيلات GPIO أثناء التوصيل. ينبغي التحقق من العلامات مقابل تعيين الطرف الفعلي قبل توصيل المكونات.
تكون ملحقات GPIO مفيدة عندما يكون الهدف الرئيسي هو سهولة الوصول أو التحديد الواضح أو النمذجة الأولية المتكررة. قد يجد المبتدئون لوحات التوصيل ووضع العلامات مفيدة لتقليل الالتباس في التوصيل، بينما قد تتطلب الحالات ضيقة المساحة ملحقات تعالج قيود الخلوص المادي. ينبغي التحقق من طراز اللوحة وملاءمة الملحق ومتطلبات التوصيل قبل الاستخدام.
ينبغي التحقق من طراز اللوحة وملاءمة الملحق ومتطلبات التوصيل قبل الاستخدام.

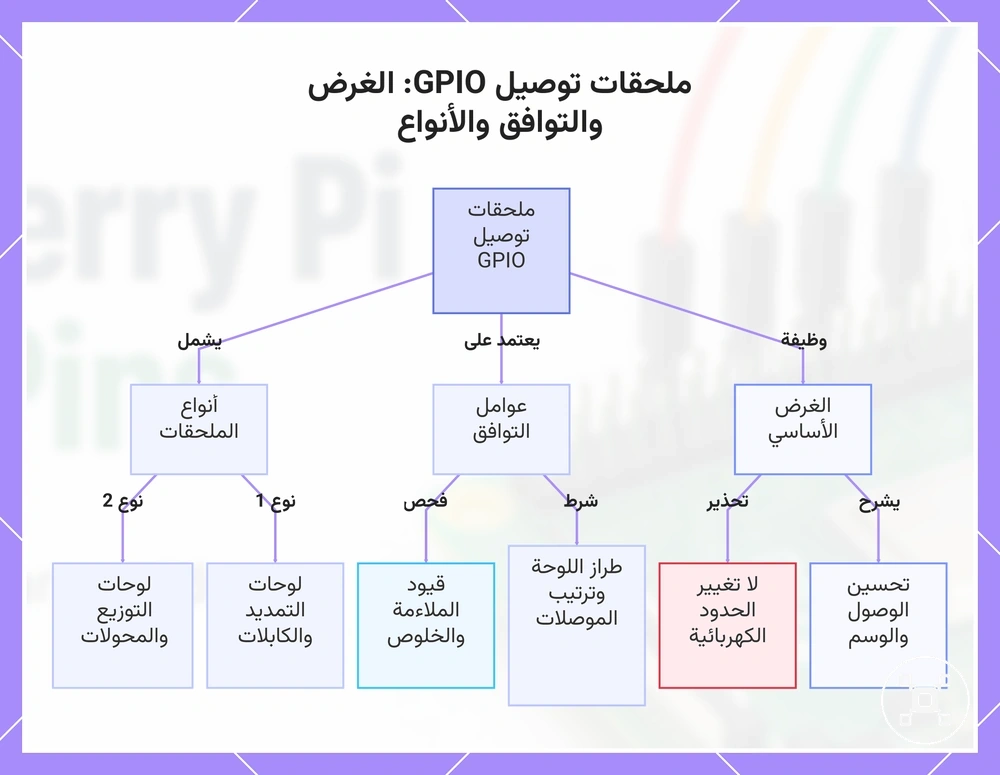

يوضح هذا المخطط الغرض الرئيسي وعوامل التوافق والأنواع الشائعة لملحقات توصيل GPIO لـ Raspberry Pi.

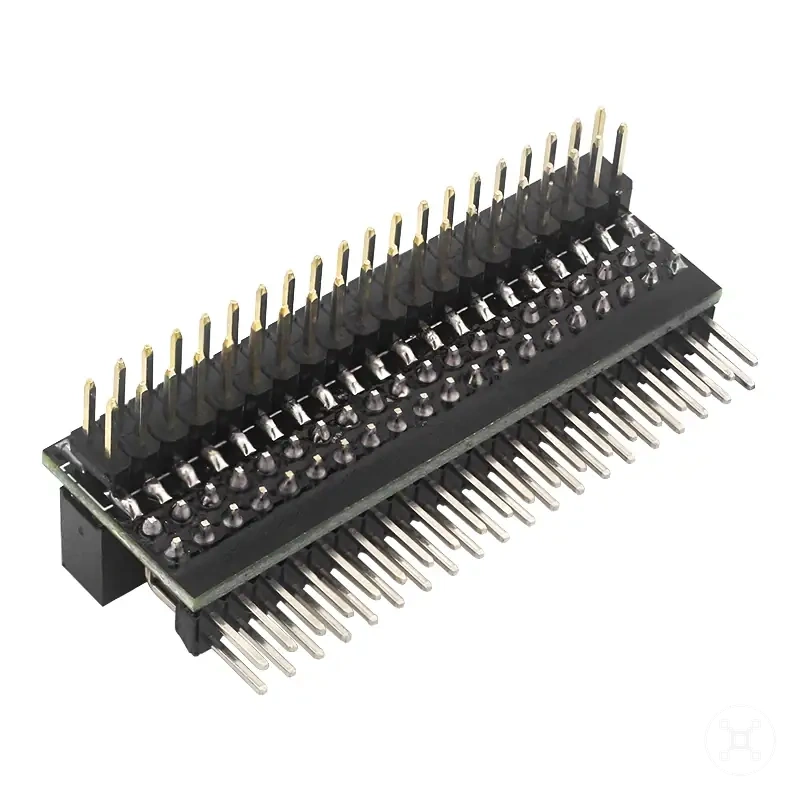

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.
حدود سلامة GPIO وأساسيات الحماية
تعتمد سلامة GPIO على مطابقة توصيلات GPIO في راسبيري باي مع ظروف مناسبة من الجهد والتيار واتجاه التوصيل وحماية المكون. قد تظل الدائرة التي تبدو بسيطة بحاجة إلى مكونات حماية عندما يُدخل الجهاز المتصل متطلبات كهربائية مختلفة. يركز هذا القسم على حدود سلامة GPIO المحلية وأساسيات الحماية.
يركز هذا القسم على حدود سلامة GPIO المحلية وأساسيات الحماية.
ينبغي التحقق من توصيلات GPIO من حيث ظروف الإشارة ومتطلبات المكون وطرق الحماية قبل الاستخدام. تحدد قائمة التحقق التالية ظروف المخاطر الشائعة والتأثير المحتمل وإجراء الحماية الذي يساعد في تقليل التوصيلات غير المناسبة.
- منطق 3.3V: تستخدم إشارات GPIO في راسبيري باي ظروف منطق 3.3V. تتطلب المكونات ذات مستويات الإشارة المختلفة طريقة واجهة مناسبة قبل التوصيل بتوصيلات GPIO.
- التعرض لـ 5V: يمكن أن يشكل طرف GPIO المعرض لظروف جهد أعلى خطرًا على اللوحة. قد يكون مغير مستوى أو طريقة واجهة مناسبة أخرى مطلوبًا عندما لا تتطابق مستويات الجهد.
- حد التيار: توفر أطراف GPIO التحكم في الإشارة بدلاً من الطاقة المباشرة للمكونات ذات التيار الأعلى. ينبغي استخدام دائرة مشغلة عندما يتطلب أحد المكونات ظروفًا كهربائية تتجاوز قدرة توصيلة GPIO.
- المقاوم: قد تتطلب مكونات مثل LEDs مقاومًا لإدارة مسار التيار في الدائرة. يساعد المقاوم في مطابقة متطلبات المكون مع توصيلة GPIO المقصودة.
- دارة قصر: يمكن أن يخلق التوصيل غير الصحيح بين مسارات الطاقة والأرضي حالة دارة قصر. يساعد التحقق من اتجاه التوصيل ومسارات التوصيل قبل تطبيق الطاقة في تقليل هذا الخطر.
- أرضي مشترك: قد تتطلب المكونات التي تستخدم إشارات GPIO مرجع أرضي مشترك مشترك. ينبغي أن تتطابق توصيلة الأرضي مع تصميم الدائرة لكي يعمل مسار الإشارة بشكل صحيح.
- مغير مستوى أو عزل: قد تحتاج المكونات ذات ظروف الجهد المختلفة أو المتطلبات الكهربائية المختلفة إلى مغير مستوى أو طريقة عزل أو دائرة مشغلة قبل التوصيل.
قد تظل الدائرة البسيطة المظهر بحاجة إلى مقاوم أو مغير مستوى أو دائرة مشغلة عندما لا يتطابق نوع إشارة المكون أو نطاق الجهد أو متطلبات التيار مع ظروف GPIO في راسبيري باي. يساعد التحقق من متطلبات المكون وطريقة الحماية قبل التوصيل في الحفاظ على إعداد GPIO أكثر أمانًا.

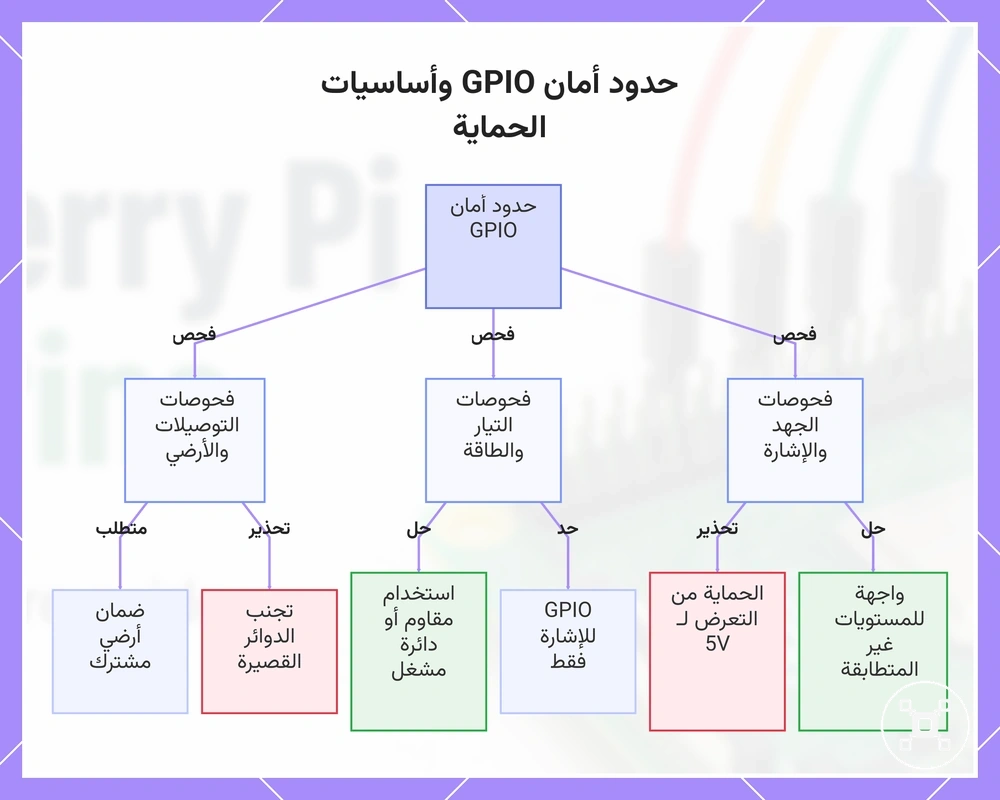

يوضح هذا المخطط عمليات الفحص الرئيسية للسلامة وطرق الحماية لتوصيلات GPIO في Raspberry Pi.
يوضح هذا المخطط عمليات الفحص الرئيسية للسلامة وطرق الحماية لتوصيلات GPIO في Raspberry Pi.
حدود الجهد ومخاطر 5V
ينبغي التعامل مع أطراف GPIO في راسبيري باي كتوصيلات منطق 3.3V لأن عدم تطابق الجهد يمكن أن يخلق خطرًا حتى عندما تبدو الدائرة صغيرة أو بسيطة. يمكن أن يحدث خطر 5V عندما يرسل جهاز مستوى إشارة غير مناسب إلى طرف إدخال GPIO أو عندما يخلط التوصيل بين توصيلة إشارة وطرف طاقة. يركز هذا القسم على حدود الجهد المحلية ومخاطر 5V لتوصيلات GPIO.
يركز هذا القسم على حدود الجهد المحلية ومخاطر 5V لتوصيلات GPIO.
تحدد قائمة التحقق التحذيرية التالية الظروف المتعلقة بالجهد التي تتطلب الانتباه قبل توصيل المكونات.
- منطق 3.3V: تستخدم توصيلات GPIO في راسبيري باي ظروف منطق 3.3V. ينبغي للمكون الذي يخرج مستوى إشارة مختلف أن يستخدم طريقة واجهة مناسبة قبل الوصول إلى طرف إدخال.
- جهاز منطق 5V: يمكن لجهاز منطق 5V متصل مباشرة بطرف إدخال GPIO أن يخلق عدم تطابق في الجهد. قد يكون مغير مستوى مطلوبًا عندما لا يتطابق مستوى الإشارة من الجهاز مع متطلبات إدخال GPIO.
- إخراج الحساس: ينبغي التحقق من إخراج الحساس قبل توصيله بطرف إدخال GPIO. تحدد حالة إشارة الإخراج ما إذا كان التحويل الإضافي أو الحماية مطلوبًا.
- الخلط بين أطراف الطاقة: يمكن أن يخلق توصيل سلك إشارة بطرف طاقة بدلاً من توصيلة GPIO المقصودة حالة كهربائية غير مناسبة. ينبغي التحقق من تحديد أطراف الموصل قبل التوصيل.
قد تظل الدائرة البسيطة المظهر بحاجة إلى مغير مستوى أو طريقة حماية أخرى عندما لا يتطابق إخراج المكون أو حالة الجهد أو ترتيب التوصيل مع متطلبات GPIO في راسبيري باي. يساعد التحقق من إخراج الحساس ودور طرف الإدخال ومسار التوصيل قبل الاستخدام في تقليل خطر ظروف الجهد غير المناسبة.
دارات القصر والتيار الكهربائي ومكونات الحماية
يعتمد التوصيل الآمن لـ GPIO في راسبيري باي على الحد من التيار الكهربائي ومنع التوصيلات غير المقصودة عبر مسار الدائرة. يمكن لدارة قصر أو حالة تيار غير مناسبة أن تخلق خطرًا عندما يصل التدفق الكهربائي إلى مسار خاطئ أو يتجاوز ما يجب أن تتعامل معه توصيلة GPIO. يركز هذا القسم على دور الحماية المحلي لدارات القصر والتيار الكهربائي ومكونات الحماية.
يركز هذا القسم على دور الحماية المحلي لدارات القصر والتيار الكهربائي ومكونات الحماية.
تحدد قائمة التحقق التالية ظروف المكونات التي يمكن أن تخلق مخاطر وإجراءات الحماية التي تساعد في الحفاظ على توصيلات GPIO مناسبة.
- المقاوم: يتحكم المقاوم في مسار التيار للمكونات التي تتطلب إدارة التيار. يمكن لمقاوم مفقود أو غير مناسب أن يخلق حالة غير مناسبة للمكون المتصل ودائرة GPIO.
- تيار الحمل: لا ينبغي تشغيل مكون ذي متطلبات تيار أعلى مباشرة عبر توصيلة GPIO عندما يتجاوز الحمل قدرة الطرف. يفصل مشغل ترانزستور أو مشغل مرحل مسار إشارة GPIO عن مسار المكون ذي التيار الأعلى.
- دارة قصر: يمكن للتوصيل المباشر بين مسارات دائرة غير مقصودة أن يخلق حالة دارة قصر. يساعد التحقق من نقاط التوصيل وتوصيلات الطاقة قبل تطبيق الطاقة في تقليل هذا الخطر.
- أرضي مشترك: يوفر أرضي مشترك مسارًا مرجعيًا مشتركًا بين المكونات المتصلة. ينبغي أن تتطابق توصيلة الأرضي مع تصميم الدائرة لتبقى ظروف الإشارة مناسبة.
- مشغل ترانزستور ومشغل مرحل: تسمح دوائر المشغل لتوصيلات GPIO بالتحكم في المكونات ذات متطلبات التيار المختلفة. يوفر المشغل مسار تحكم منفصل بين إشارة GPIO والحمل المتصل.
- القطبية: تحدد قطبية المكون اتجاه التوصيل المطلوب للأجزاء ذات السلوك الكهربائي الاتجاهي. يساعد التحقق من القطبية قبل التوصيل في منع ظروف الدائرة غير المناسبة.
لا يمكن لإعدادات البرمجيات وحدها منع الضرر الكهربائي الناجم عن التوصيل غير الصحيح أو التيار المفرط أو توصيلات المكونات غير المناسبة. ينبغي أن تتطابق مكونات الحماية وفحوصات الدائرة مع متطلبات المكون وترتيب التوصيل وتهيئة GPIO قبل تطبيق الطاقة.
أخطاء GPIO الشائعة ومشكلات التوصيل
تحدث أخطاء GPIO الشائعة ومشكلات التوصيل عادة بسبب ترقيم أطراف خاطئ أو مشكلات استمرارية التوصيل أو عدم تطابق الجهد أو توصيلات أرضي مفقودة أو افتراضات غير صحيحة عن المكون. يساعد التحقق أولاً من تهيئة GPIO في راسبيري باي ومسار التوصيل والمكونات المتصلة في تحديد المشكلة المحتملة قبل التشخيص الأوسع للأجهزة. يركز هذا القسم على التشخيص المحلي لأخطاء GPIO الشائعة ومشكلات التوصيل.
يركز هذا القسم على التشخيص المحلي لأخطاء GPIO الشائعة ومشكلات التوصيل.
يطابق جدول استكشاف الأخطاء التالي أعراض GPIO الشائعة مع الأسباب المحتملة والفحوصات ومعنى كل نتيجة.
| العرض | مشكلة السمة المحتملة | الفحص | ما يعنيه |
|---|---|---|---|
| لا تستجيب إشارة GPIO | ترقيم أطراف خاطئ | تأكيد وضع الترقيم في الكود ومقارنته مع أطراف موصل GPIO المادية | قد لا يشير المرجع البرمجي والتوصيلة المادية لـ GPIO إلى نفس الطرف |
| لا يتم تنشيط المكون | سلك معكوس | تتبع مسار التوصيل بين توصيلات GPIO والمكون | قد لا يصل مسار الإشارة إلى نقطة التوصيل المقصودة |
| يتصرف LED أو المكون بشكل غير متوقع | مقاوم مفقود أو افتراض غير صحيح عن المكون | التحقق من متطلبات المكون وترتيب الدائرة | قد تتطلب الدائرة حماية إضافية أو طريقة توصيل مختلفة |
| لم يتم اكتشاف إشارة الإدخال | أرضي مفقود أو واجهة غير صحيحة | التحقق من توصيلة الأرضي المشتركة وتأكيد أطراف الواجهة المحددة | قد لا يحتوي إدخال GPIO على المرجع أو مسار الاتصال المطلوب |
| يتصرف جهاز GPIO بشكل غير صحيح | عدم تطابق الجهد | التحقق مما إذا كانت إشارة إخراج الجهاز تتطابق مع متطلبات إدخال GPIO | قد تكون طريقة تحويل مناسبة مطلوبة قبل التوصيل |
| يعمل النموذج الأولي بشكل متقطع | توصيلة لوحة تجارب فضفاضة | التحقق من موضع لوحة التجارب ونقاط التوصيل والتوصيلات المادية | قد تتغير حالة الإشارة لأن التوصيلة غير مستقرة |
ينبغي أن يركز التشخيص الخاص بـ GPIO على التوصيل وتعيين الطرف وتوصيل المكون والتهيئة قبل الانتقال إلى مشكلات أوسع في الأجهزة. تنتمي المشكلات المتعلقة بـ منافذ راسبيري باي والاتصال إلى نطاق توصيل أوسع عندما تكون المشكلة خارج نطاق التشخيص الخاص بـ GPIO.
قد يختلف نهج استكشاف الأخطاء أيضًا عند مقارنة سلوك GPIO في راسبيري باي مع منصات أخرى.
قد يختلف نهج استكشاف الأخطاء أيضًا عند مقارنة سلوك GPIO في راسبيري باي مع منصات أخرى. يمكن أن تساعد الاختلافات الموضحة في راسبيري باي ولوحات المتحكمات الدقيقة في تحديد ما إذا كانت المشكلة تتعلق بتصميم المنصة بدلاً من مشكلة توصيل GPIO.
