Pines GPIO de Raspberry Pi explicados para principiantes

Los pines GPIO de Raspberry Pi son la interfaz de hardware que permite conectar una Raspberry Pi con dispositivos electrónicos mediante la lectura de señales de entrada, el envío de señales de salida y el control de los dispositivos conectados. El conector GPIO proporciona conexiones físicas para proyectos de electrónica para principiantes que utilizan rutas de señal entre la placa y los dispositivos externos. Los pines GPIO están diseñados para la interacción con el hardware a través de funciones de pin definidas, y requieren atención a la distribución de pines, el voltaje, la corriente y los requisitos de seguridad del dispositivo conectado.

El conector GPIO proporciona conexiones físicas para proyectos de electrónica para principiantes que utilizan rutas de señal entre la placa y los dispositivos externos.

Cuando se utiliza una Raspberry Pi con cables puente, una placa de pruebas, sensores o dispositivos simples, las conexiones GPIO permiten construir y probar circuitos electrónicos mientras se aprende cómo funcionan las entradas, las salidas y las señales. Los principiantes deben identificar la conexión correcta del conector GPIO antes del cableado, ya que el modelo de placa, el tipo de dispositivo, los requisitos de voltaje y las necesidades de corriente afectan la forma en que se debe realizar la conexión. puertos y conectividad de Raspberry Pi proporciona el contexto más amplio de Raspberry Pi para elegir, configurar y usar la placa con diferentes conexiones de hardware.

Un conector GPIO incluye diferentes funciones de pin, incluyendo conexiones de señal junto con conexiones de alimentación y tierra.

Los pines GPIO de Raspberry Pi proporcionan un sistema de conexión para aprender electrónica, pero son independientes de los puertos estándar como USB, HDMI, Ethernet y las conexiones inalámbricas. Un conector GPIO incluye diferentes funciones de pin, incluyendo conexiones de señal junto con conexiones de alimentación y tierra. Un cableado seguro requiere verificar la distribución de pines correspondiente y adaptar el método de conexión GPIO al modelo de placa y al dispositivo electrónico conectado.

Tabla de contenidos⌄

Qué son los pines GPIO de Raspberry Pi

Los pines GPIO de Raspberry Pi son conexiones de entrada/salida de propósito general en la placa Raspberry Pi que permiten que el ordenador se comunique con dispositivos electrónicos externos. El conector GPIO proporciona puntos de conexión física para señales de entrada y señales de salida. Los pines GPIO son conexiones programables, pero cada pin del conector tiene una función definida que puede incluir funciones de señal, alimentación o tierra.

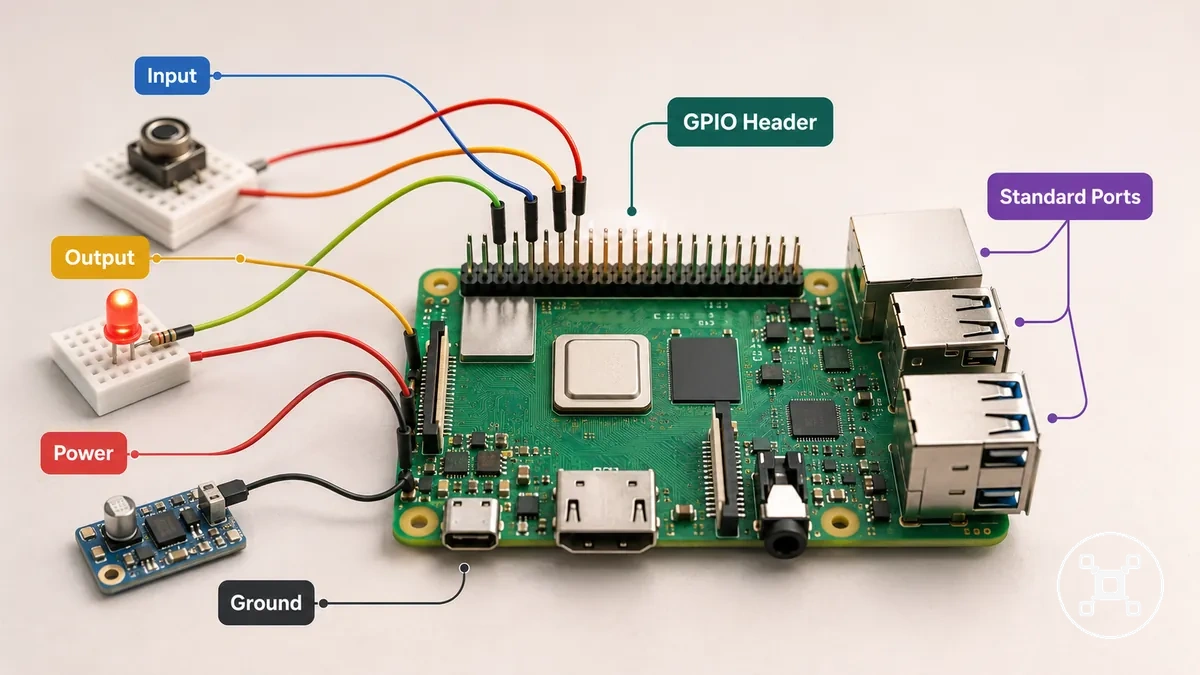

El conector GPIO de Raspberry Pi separa las funciones de conexión en la placa. Los pines programables se usan para el control de señales de entrada y salida, mientras que los pines de alimentación proporcionan conexiones de suministro eléctrico y los pines de tierra proporcionan conexiones de referencia del circuito. Es necesario identificar la conexión correcta del conector antes de conectar un dispositivo porque los pines GPIO, los pines de alimentación y los pines de tierra tienen diferentes propósitos.

El conector GPIO de Raspberry Pi separa las funciones de conexión en la placa.

Un error común es pensar que todos los pines del conector GPIO funcionan como una conexión de señal programable. Los pines GPIO tienen funciones específicas, y no todos los pines son adecuados para cualquier dispositivo electrónico o tipo de conexión. La sección puertos y conectividad de Raspberry Pi cubre las conexiones estándar de la placa como USB, HDMI, Ethernet y la comunicación inalámbrica, mientras que GPIO se centra en las conexiones programables de entrada, salida y señal.

Cómo está dispuesto el conector GPIO de 40 pines

El conector GPIO de 40 pines está dispuesto como dos filas de pines físicos en una placa Raspberry Pi, con cada posición de pin vinculada a una función eléctrica específica. El pinout identifica la ubicación física del pin, la orientación y la función de cada conexión. Comprender el conector de 40 pines ayuda a los principiantes a distinguir la colocación del pin del propósito eléctrico antes de conectar el hardware.

El pinout identifica la ubicación física del pin, la orientación y la función de cada conexión.

Cuando se conecta un componente al conector, la ubicación física del pin debe coincidir con la función eléctrica requerida. La disposición del conector combina la posición con funciones como alimentación, tierra, conexiones de señal GPIO y pines de interfaz. Consultar las especificaciones de Raspberry Pi ayuda a confirmar los detalles de hardware específicos de la placa antes de usar la referencia del pinout.

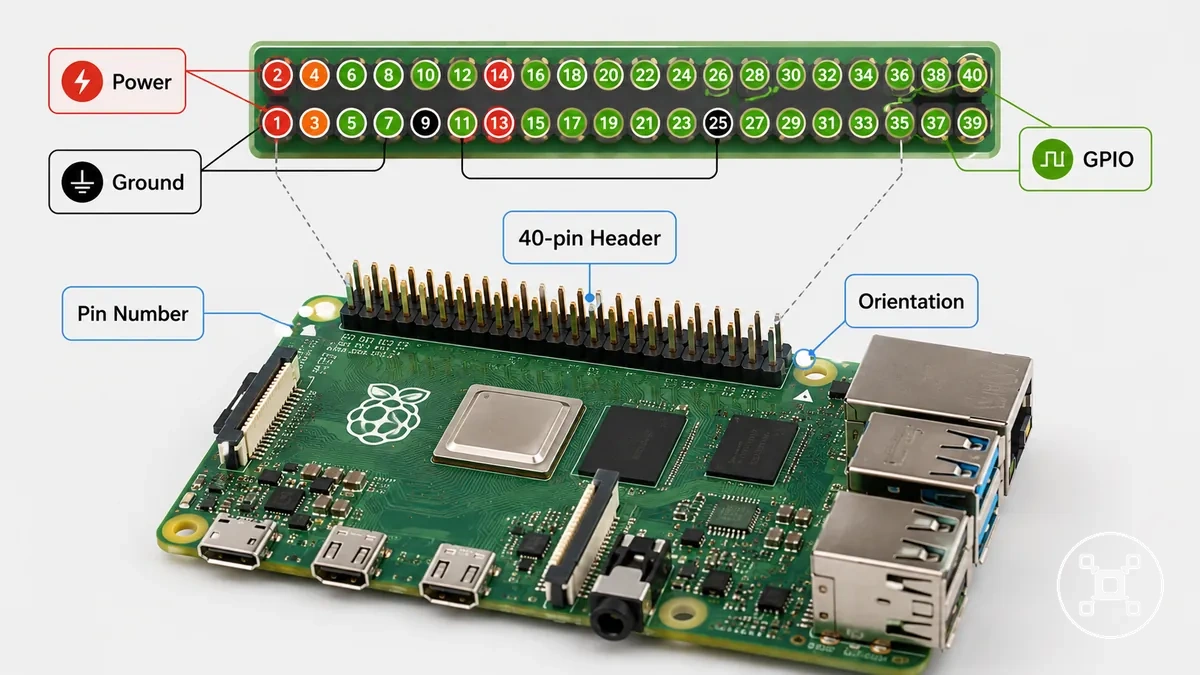

La disposición del conector GPIO de 40 pines depende tanto de la ubicación física como de la función del pin.

La disposición del conector GPIO de 40 pines depende tanto de la ubicación física como de la función del pin. Las dos filas del conector proporcionan una referencia de diseño, mientras que los pines de alimentación, los pines de tierra, los pines GPIO programables y los pines de interfaz representan diferentes propósitos de conexión. Un número de pin físico identifica dónde se encuentra una conexión, pero la función eléctrica también debe verificarse utilizando el pinout del modelo de placa correcto.

La siguiente tabla separa el conector por función eléctrica para que los principiantes puedan verificar tanto la posición física como el propósito de la conexión.

Grupo de pines	Qué representa	Verificación para principiantes
Pines de alimentación	Conexiones de suministro eléctrico en el conector	Confirme la conexión de alimentación requerida antes de conectar un componente
Pines de tierra	Conexiones de referencia del circuito	Haga coincidir la conexión a tierra con la ruta del circuito prevista
Pines GPIO programables	Conexiones GPIO utilizadas para señales de entrada y salida	Verifique el pinout antes de asignar una función de señal
Pines de interfaz	Conexiones del conector GPIO utilizadas para funciones de comunicación específicas	Verifique el requisito de interfaz y el modelo de placa

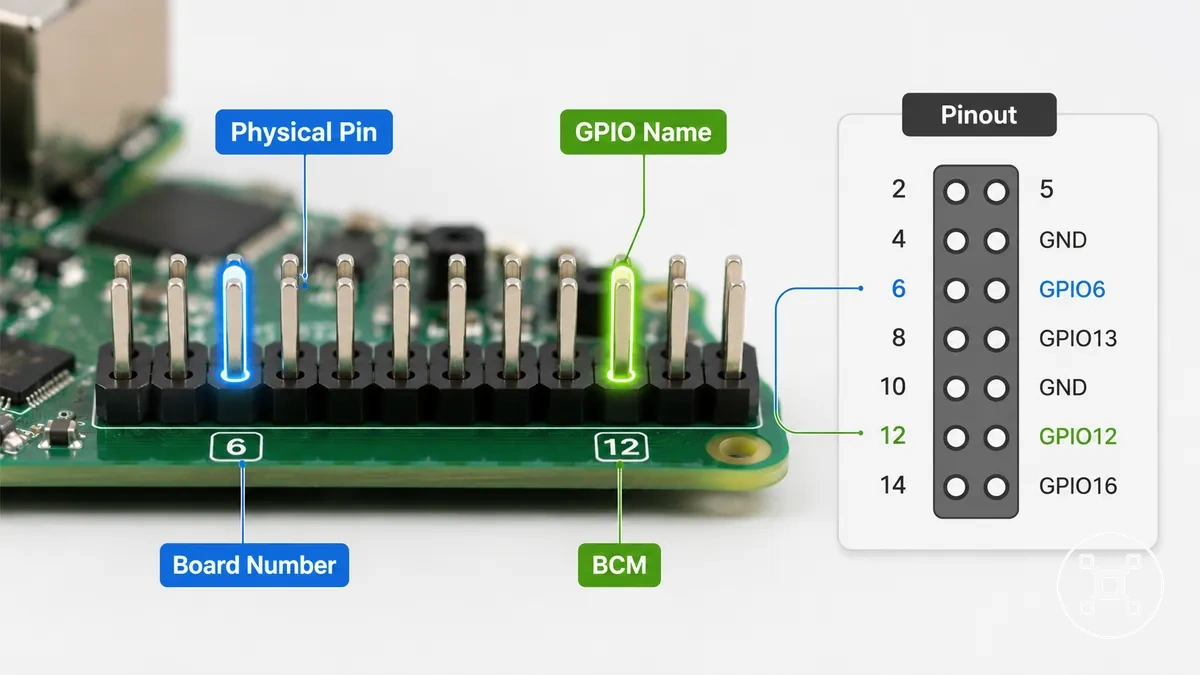

Números de pin físicos y nombres GPIO

Los números de pin físicos y los nombres GPIO identifican una posición del conector mediante dos sistemas de numeración diferentes. Un número de pin físico indica la ubicación de un pin en el conector GPIO, mientras que un nombre GPIO identifica la etiqueta de señal relacionada que se utiliza para el control. Esta distinción ayuda a evitar confusiones al leer un pinout o seguir un ejemplo de código.

Un error común de cableado ocurre cuando se mezclan la numeración de la placa y la numeración BCM. Los números de pin físicos se refieren a la posición en el conector, mientras que la numeración BCM se refiere a los nombres GPIO utilizados por las referencias de software. Un ejemplo de código debe usar el modo de numeración esperado, porque mezclar los dos sistemas puede causar un error de conexión o control en la posición incorrecta del conector.

Sistema de nomenclatura	Qué identifica
Número de pin físico	La posición en el conector de un pin específico en la placa
Nombre GPIO	La etiqueta GPIO asociada con la conexión de señal
Numeración de la placa	El modo de numeración basado en las posiciones físicas del conector
Numeración BCM	El modo de numeración basado en los nombres de señal GPIO

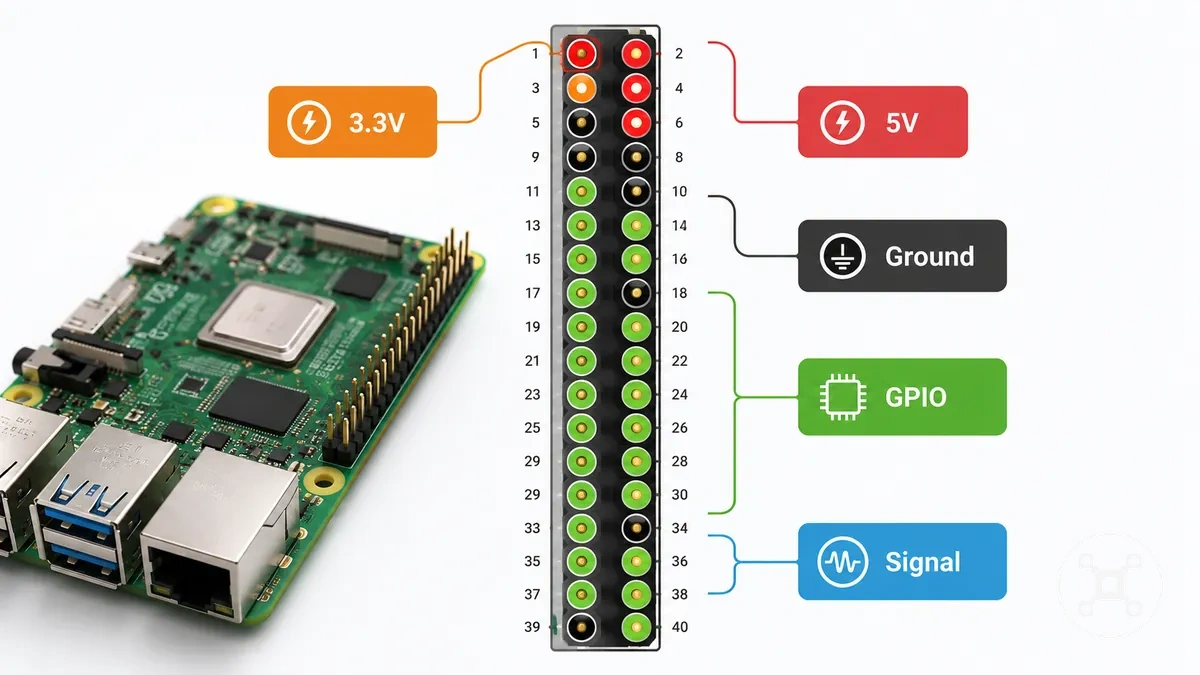

Pines de alimentación, tierra y programables

Los pines de alimentación, tierra y programables cumplen diferentes funciones eléctricas en el conector GPIO de Raspberry Pi. Los pines de alimentación proporcionan conexiones de suministro, los pines de tierra proporcionan rutas de referencia del circuito, y los pines GPIO programables proporcionan conexiones de señal controlables para funciones de entrada y salida. Estas funciones separan los pines eléctricos fijos de los pines que el software puede configurar.

Estas funciones separan los pines eléctricos fijos de los pines que el software puede configurar.

El conector GPIO contiene diferentes tipos de pin, por lo que cada conexión debe identificarse antes de conectar un dispositivo. Las funciones principales se separan a continuación:

• Pin de alimentación: Proporciona una conexión de suministro fija con valores de voltaje como 3.3V o 5V. Los límites de voltaje y corriente requeridos deben verificarse antes de conectar un dispositivo para un uso seguro.
• Pin de tierra: Proporciona una referencia de circuito y una ruta de retorno para la conexión eléctrica. La conexión a tierra debe coincidir con el diseño del circuito previsto antes del cableado.
• GPIO programable: Proporciona conexiones de señal controlables que pueden configurarse para comportamiento de entrada o salida. La función de señal depende de la configuración del software y de los requisitos del dispositivo conectado.
• Pin de interfaz: Proporciona una conexión GPIO utilizada para funciones de comunicación específicas. El requisito de interfaz debe verificarse con el dispositivo y la configuración de la placa antes de su uso.

Funciones de los pines GPIO y roles de interfaz

Las funciones GPIO y los roles de interfaz describen las diferentes formas en que se pueden utilizar las conexiones GPIO de Raspberry Pi una vez que se comprende la disposición física del conector. Los pines GPIO pueden soportar entrada digital, salida digital y otras funciones configuradas según la asignación de pin seleccionada. Esta sección se centra en cómo las funciones de los pines GPIO y los roles de interfaz afectan las conexiones de señal.

Esta sección se centra en cómo las funciones de los pines GPIO y los roles de interfaz afectan las conexiones de señal.

Diferentes componentes requieren diferentes funciones GPIO porque sus necesidades de señal y métodos de conexión no son los mismos. Un sensor puede usar entrada digital, un LED puede usar salida digital y los dispositivos de comunicación pueden requerir roles de interfaz específicos. La función seleccionada debe coincidir con el componente, el método de cableado y la configuración de la placa para mantener un uso seguro.

Un mismo pin físico puede soportar diferentes roles dependiendo de la configuración y la asignación de pin.

Un mismo pin físico puede soportar diferentes roles dependiendo de la configuración y la asignación de pin. La tabla siguiente separa las funciones GPIO comunes y los roles de interfaz por su condición, comportamiento y efecto práctico.

Entidad/parte	Atributo/criterio	Valor/condición	Efecto/riesgo/decisión
Pin GPIO	Dirección de señal	Entrada digital o salida digital	La entrada lee señales, mientras que la salida envía señales de control a los componentes conectados
Configuración GPIO	Control del estado de señal	Comportamiento pull-up o pull-down	Proporciona un estado de señal definido según la condición configurada
Función GPIO	Control de salida	Generación de señal PWM	Se usa cuando un componente requiere un patrón de señal de salida controlado
Rol de interfaz	Tipo de comunicación	I2C, SPI o UART	La interfaz debe coincidir con el requisito del componente y la asignación de pin

Pines de entrada, pines de salida y comportamiento de señal

La dirección de la señal cambia la función de una conexión GPIO de Raspberry Pi. Un pin de entrada lee una condición de señal desde un componente conectado, mientras que un pin de salida envía una condición de señal a un componente conectado. Esta distinción local define cómo se utilizan los pines de entrada, los pines de salida y el comportamiento de señal.

La dirección de la señal cambia la función de una conexión GPIO de Raspberry Pi.

Un pin de entrada y un pin de salida deben coincidir con la función del componente conectado y su configuración. Un botón puede proporcionar un estado de entrada que la Raspberry Pi lee, mientras que un LED puede recibir un estado de salida controlado a través de una conexión GPIO. Los estados de nivel alto y nivel bajo describen diferentes condiciones de señal digital, mientras que una resistencia de pull como pull-up o pull-down puede ayudar a definir un estado de entrada cuando la condición de señal lo requiere. Una configuración incorrecta de dirección puede crear un error de cableado, por lo que la dirección de la señal y los requisitos del componente conectado deben verificarse antes de su uso.

Pines I2C, SPI, UART y PWM

Los pines I2C, SPI, UART y PWM describen funciones de interfaz especiales que algunas conexiones GPIO de Raspberry Pi pueden soportar para tareas específicas de comunicación y control. Los pines de interfaz agrupan señales para métodos como la comunicación con dispositivos y el control de salida. Esta sección se centra en la función local de los pines I2C, SPI, UART y PWM dentro de las configuraciones GPIO.

Los pines de interfaz agrupan señales para métodos como la comunicación con dispositivos y el control de salida.

Diferentes dispositivos utilizan diferentes funciones de interfaz porque sus requisitos de comunicación no son los mismos. Un sensor puede usar I2C, una pantalla o módulo puede usar SPI o UART, y PWM puede usarse cuando un dispositivo requiere un patrón de señal controlado. La asignación de pin y la configuración requeridas deben coincidir con el dispositivo y la configuración de la placa para reducir los riesgos de cableado.

Interfaz	Parte conectada típica	Comportamiento de pin requerido	Implicación de configuración
I2C	Sensor o módulo compatible	Conexiones GPIO asignadas para comunicación I2C	Confirmar la asignación de pin y la configuración requeridas por el dispositivo
SPI	Pantalla o módulo	Conexiones GPIO asignadas para comunicación SPI	Hacer coincidir la función de interfaz con los requisitos del dispositivo conectado
UART	Módulo de comunicación	Conexiones GPIO asignadas para comunicación serie	Verificar la configuración de comunicación antes del cableado
PWM	Dispositivo que requiere salida de señal controlada	Comportamiento de salida de señal configurable	Verificar la asignación de pin y las necesidades del dispositivo antes de su uso

Qué pueden controlar o leer los pines GPIO

Un pin GPIO de Raspberry Pi puede controlar o leer señales de componentes electrónicos conectados como LEDs, botones, sensores, relés a través de circuitos controladores y módulos pequeños. Las conexiones GPIO pueden leer una condición de señal o enviar una señal de control dependiendo del componente y la configuración. Esta sección se centra en las funciones realistas de control y lectura de los pines GPIO de Raspberry Pi.

Esta sección se centra en las funciones realistas de control y lectura de los pines GPIO de Raspberry Pi.

Diferentes componentes requieren diferentes funciones GPIO porque sus requisitos de señal y necesidades de corriente varían. Un LED puede usar una señal de salida GPIO para mostrar un estado, mientras que un botón o sensor puede proporcionar una señal de entrada que la Raspberry Pi lee. Un relé requiere un circuito controlador porque el pin GPIO está limitado al control de señal en lugar de manejar directamente conmutación de mayor potencia. Los módulos pequeños pueden requerir condiciones específicas de cableado y configuración antes de poder controlarse o leerse de forma segura.

• LED: Usa una señal de salida GPIO para controlar una indicación de estado. La conexión debe tener en cuenta los requisitos del componente y el límite de corriente de la conexión GPIO.
• Botón: Usa una señal de entrada GPIO para leer un estado de interruptor. La configuración de entrada y la condición del cableado deben coincidir con el circuito del botón para proporcionar una señal fiable.
• Sensor: Usa una señal de entrada o comunicación GPIO para proporcionar información a la Raspberry Pi. El tipo de sensor y su configuración determinan cómo se lee la señal.
• Relé: Usa una señal de control GPIO a través de un circuito controlador. El circuito controlador separa la conexión GPIO de los requisitos de carga de mayor corriente del relé.
• Módulo: Usa conexiones GPIO para señales de control, comunicación o estado. La asignación de pin y la configuración requeridas deben coincidir con los requisitos del módulo antes de su uso.

Los pines GPIO separan tres tareas diferentes: leer una señal, controlar una señal y alimentar un dispositivo. Las conexiones GPIO pueden controlar o leer componentes cuando el tipo de señal, el cableado y la configuración coinciden con el uso previsto. Los dispositivos con requisitos de corriente más altos necesitan circuitos adicionales en lugar de una conexión GPIO directa.

Los pines GPIO separan tres tareas diferentes: leer una señal, controlar una señal y alimentar un dispositivo.

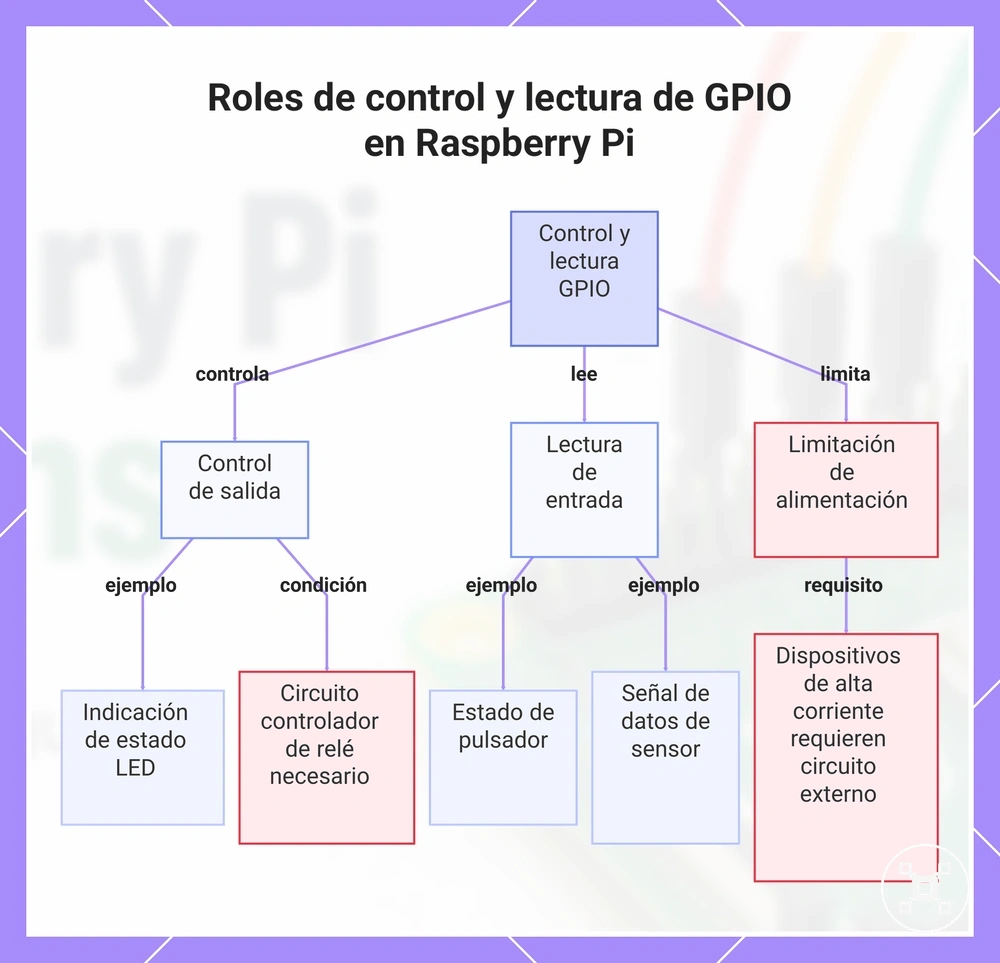

Este gráfico muestra las funciones principales de los pines GPIO de Raspberry Pi: controlar señales de salida, leer señales de entrada y la limitación de alimentar dispositivos de alta corriente.

Conexión de pines GPIO con cables puente y placas de pruebas

La conexión de pines GPIO con cables puente y placas de pruebas crea conexiones GPIO temporales para aprender y prototipar con una Raspberry Pi. La ruta de cableado debe seguir la función del pin del conector GPIO, la continuidad de las filas de la placa de pruebas y los requisitos del componente. Esta sección se centra en cómo los cables puente y las placas de pruebas crean rutas de conexión temporales entre las conexiones GPIO y los componentes electrónicos.

La disposición del cableado debe coincidir con los requisitos del componente y la configuración GPIO antes de aplicar alimentación.

Un prototipo típico utiliza cables puente para conectar los pines del conector Raspberry Pi a las filas de la placa de pruebas, las barras de alimentación y las patas de los componentes. La placa de pruebas crea caminos eléctricos temporales, mientras que se puede colocar una resistencia entre las conexiones cuando el circuito requiere control adicional de la ruta de señal. Un ejemplo claro mantiene separadas la barra de alimentación, la barra de tierra y la ruta de señal para que el propósito de cada conexión siga siendo identificable. La disposición del cableado debe coincidir con los requisitos del componente y la configuración GPIO antes de aplicar alimentación.

• Conector GPIO: Proporciona los puntos de conexión iniciales para las conexiones GPIO. El pin del conector seleccionado debe coincidir con la ruta de alimentación, tierra o señal requerida.
• Cables puente: Crean enlaces temporales entre el conector GPIO, las filas de la placa de pruebas y las patas de los componentes. Cada extremo del cable debe conectarse a la fila o ubicación de pin prevista.
• Filas de la placa de pruebas: Proporcionan rutas de conexión temporales a través de filas conectadas. La continuidad de las filas debe verificarse al colocar los componentes.
• Barra de alimentación y barra de tierra: Proporcionan rutas separadas para las conexiones de suministro y referencia. Mantener estas barras distintas ayuda a mantener un cableado claro de alimentación y tierra.
• Resistencia y pata de componente: Forman parte de la ruta del circuito cuando un componente requiere una conexión de resistencia. La colocación de la resistencia y la posición de la pata del componente deben coincidir con el diseño del circuito previsto.

Un patrón de conexión simple mantiene la ruta de señal GPIO separada de la barra de alimentación y la barra de tierra: un cable puente lleva la conexión de señal, mientras que conexiones separadas proporcionan alimentación y tierra donde sea necesario. Una placa de pruebas admite prototipado temporal pero no proporciona protección eléctrica, por lo que las condiciones del componente, el cableado y la configuración deben verificarse antes de su uso.

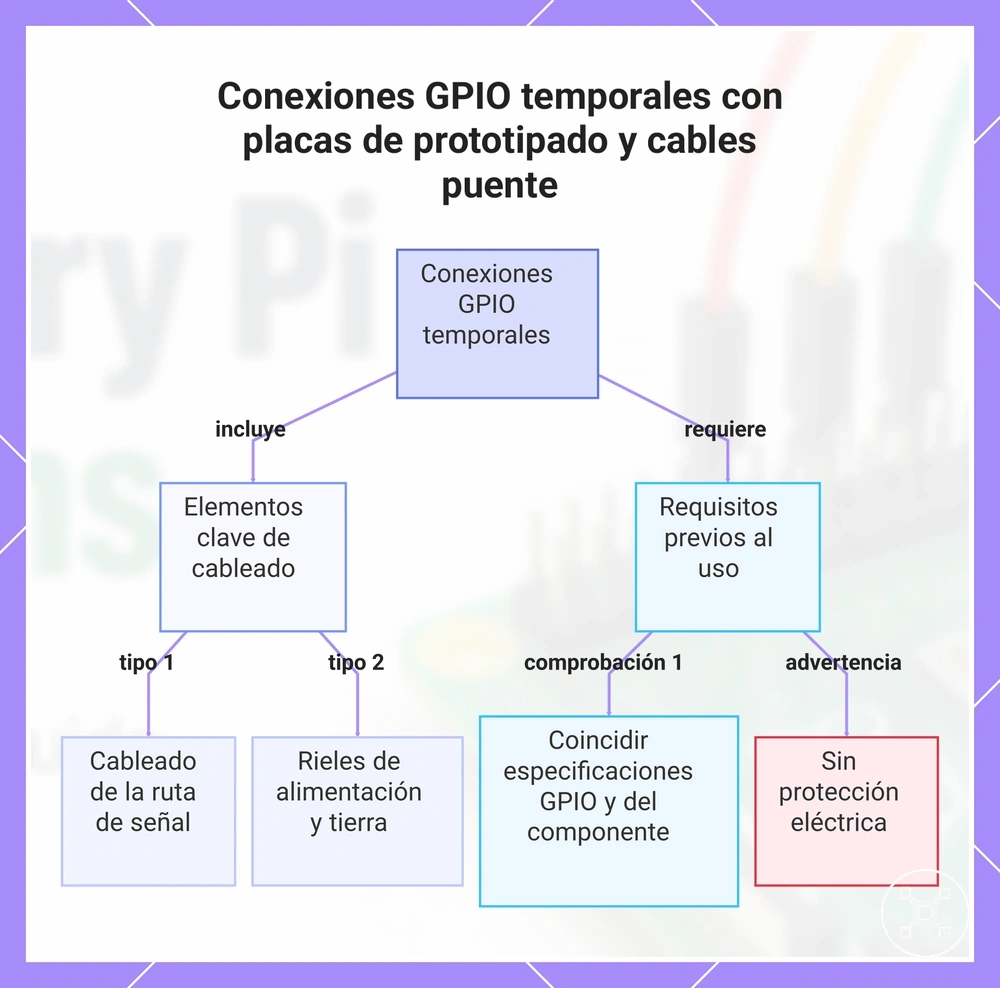

Este gráfico muestra los elementos principales de cableado y las comprobaciones previas al uso para crear conexiones GPIO temporales con cables puente y placas de prototipado en una Raspberry Pi.

Este gráfico muestra los elementos principales de cableado y las comprobaciones previas al uso para crear conexiones GPIO temporales con cables puente y placas de prototipado en una Raspberry Pi.

Barras, filas y conexiones GPIO en la placa de pruebas

La continuidad de la placa de pruebas determina si las partes conectadas a un circuito GPIO de Raspberry Pi están realmente conectadas. Las filas, las barras de alimentación y las barras de tierra de la placa de pruebas crean diferentes rutas de conexión, por lo que la colocación de los componentes afecta el comportamiento de las conexiones GPIO. Esta sección se centra en la relación de cableado local entre las barras de la placa de pruebas, las filas y las conexiones GPIO.

Esta sección se centra en la relación de cableado local entre las barras de la placa de pruebas, las filas y las conexiones GPIO.

Una disposición de placa de pruebas utiliza filas de terminales, un espacio central y barras para organizar la colocación de componentes y el enrutamiento de señales. Los componentes colocados en filas conectadas de la placa de pruebas comparten una ruta, mientras que el espacio central separa los dos lados de la disposición de la placa. Las barras de alimentación y las barras de tierra proporcionan rutas dedicadas para las conexiones de suministro y referencia, y la ruta de enrutamiento de señal depende de dónde se coloca cada pata de componente y punto de cableado. La continuidad de las filas y la disposición de las conexiones deben verificarse antes de aplicar alimentación a un circuito GPIO.

• Filas de la placa de pruebas: Proporcionan puntos de conexión de terminales para la colocación de componentes. La continuidad de cada fila determina si las patas de los componentes comparten la misma ruta eléctrica.
• Espacio central: Separa los dos lados de la placa de pruebas. La colocación de componentes a través o junto al espacio cambia la forma en que las partes se conectan dentro del circuito.
• Barras de alimentación: Proporcionan una ruta dedicada para las conexiones de suministro. La barra seleccionada debe coincidir con la conexión de alimentación prevista en el circuito.
• Barras de tierra: Proporcionan una ruta dedicada para las conexiones a tierra. Mantener las conexiones a tierra separadas del enrutamiento de señales ayuda a mantener una ruta de circuito clara.
• Enrutamiento de señal: Define la ruta entre las conexiones GPIO y las patas de los componentes. La ruta de cableado debe trazarse a través de filas y barras antes de probar el circuito.

Tipos de cables puente para conectores GPIO

Los tipos de cables puente para conectores GPIO determinan cómo se conectan las conexiones GPIO de Raspberry Pi a los pines del conector y a las placas de pruebas. Los cables puente macho-hembra, macho-macho y hembra-hembra tienen diferentes extremos de conector para diferentes puntos de conexión. Esta sección se centra en el ajuste del conector de los tipos de cables puente para conectores GPIO.

Esta sección se centra en el ajuste del conector de los tipos de cables puente para conectores GPIO.

El cable puente correcto depende de si el punto de conexión es un conector GPIO, una placa de pruebas u otro punto de cableado. El ajuste del conector afecta la seguridad con la que se realiza una conexión, mientras que un tipo de extremo de cable inadecuado puede crear una conexión suelta o un error de cableado. El tipo de cable debe coincidir con la disposición física y la configuración del circuito antes de su uso.

• Cable puente macho-hembra: Utiliza un extremo de conector macho para una conexión en la placa de pruebas y un extremo de conector hembra para un pin del conector GPIO. El ajuste del conector coincide con configuraciones donde el conector Raspberry Pi y la placa de pruebas requieren diferentes extremos de conexión.
• Cable puente macho-macho: Utiliza extremos de conector macho en ambos lados para conexiones en la placa de pruebas y otros puntos de conexión de tipo pin. El punto de conexión debe aceptar el extremo del conector para mantener la ruta de cableado prevista.
• Cable puente hembra-hembra: Utiliza extremos de conector hembra en ambos lados para conexiones entre puntos de tipo pin compatibles. El ajuste del conector debe coincidir con los pines receptores para evitar una conexión inestable.

Uso de sensores y componentes simples con GPIO

Una conexión GPIO de Raspberry Pi puede funcionar con un sensor o componente simple cuando el tipo de señal, el rango de voltaje y el método de cableado coinciden con los requisitos del componente. Una señal digital puede leerse o controlarse a través de GPIO, mientras que una salida analógica requiere un método de conversión adecuado antes de que la Raspberry Pi pueda procesar el valor. Esta sección se centra en el uso local de sensores y componentes simples con conexiones GPIO.

Esta sección se centra en el uso local de sensores y componentes simples con conexiones GPIO.

Diferentes componentes requieren diferentes condiciones GPIO porque sus señales y requisitos eléctricos no son los mismos. Un botón puede proporcionar una señal digital, mientras que un LED puede usar una señal de salida GPIO con una resistencia para ayudar a gestionar las condiciones de conexión. Un módulo I2C o módulo SPI utiliza su interfaz de comunicación cuando la configuración GPIO y la asignación de pin soportan el método de conexión requerido. El tipo de componente y el rango de voltaje deben verificarse antes de conectar el circuito para mantener una condición de cableado adecuada.

• Sensor digital: Utiliza una señal digital que GPIO puede leer cuando la salida del sensor y la configuración GPIO de Raspberry Pi coinciden. El rango de voltaje del sensor y el método de cableado deben coincidir con los requisitos GPIO antes de su uso.
• Sensor de salida analógica: Proporciona una salida analógica que GPIO puede no leer directamente sin un método de conversión. Se requiere un convertidor adecuado cuando la Raspberry Pi necesita interpretar un valor analógico.
• Botón: Utiliza una entrada de señal digital para indicar un estado de interruptor. El cableado del botón y la configuración GPIO deben coincidir con la condición de entrada prevista.
• LED: Utiliza una señal de salida GPIO para controlar un estado indicador. Se puede usar una resistencia en el circuito para gestionar las condiciones de corriente para la conexión del LED.
• Módulo I2C o módulo SPI: Utiliza una interfaz de comunicación a través de conexiones GPIO. El tipo de interfaz, la asignación de pin y la configuración deben coincidir con los requisitos del módulo antes de la conexión.
• Componente simple: Utiliza una señal GPIO cuando sus requisitos eléctricos coinciden con la capacidad GPIO disponible. Los componentes que requieren condiciones de corriente diferentes necesitan circuitos adicionales en lugar de una conexión GPIO directa.

Elegir un proyecto GPIO comienza por hacer coincidir el tipo de señal del componente, el rango de voltaje y el método de cableado con la capacidad GPIO de Raspberry Pi. Un sensor o componente simple debe conectarse según sus requisitos de señal y condiciones de configuración. Esto ayuda a mantener la ruta de señal adecuada y reduce el riesgo de conexiones inadecuadas.

Esto ayuda a mantener la ruta de señal adecuada y reduce el riesgo de conexiones inadecuadas.

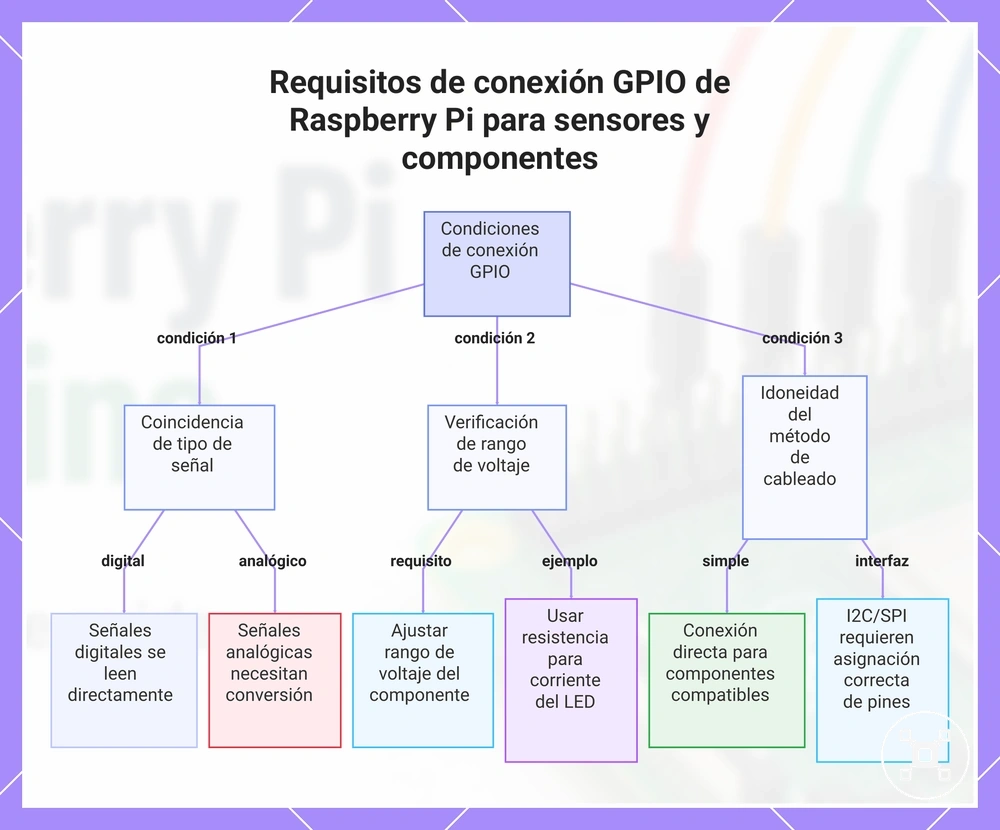

Este gráfico muestra las tres condiciones principales que verificar al conectar un sensor o componente simple a un GPIO de Raspberry Pi: tipo de señal, rango de voltaje y método de cableado.

Compatibilidad GPIO entre placas Raspberry Pi

La compatibilidad GPIO entre placas Raspberry Pi depende de la presencia del conector, la continuidad del pinout, la generación de la placa y el ajuste de los accesorios. Una conexión GPIO que funciona con un modelo de placa debe verificarse con respecto a la disposición física y la configuración de otra placa antes de conectar el hardware. Esta sección se centra en las condiciones de compatibilidad que afectan el uso de GPIO entre placas Raspberry Pi.

Esta sección se centra en las condiciones de compatibilidad que afectan el uso de GPIO entre placas Raspberry Pi.

Las especificaciones de Raspberry Pi proporcionan criterios de la placa que ayudan a identificar diferencias de hardware que afectan las conexiones GPIO. Un conector de 40 pines proporciona una disposición de conexión GPIO común en muchas placas, mientras que las placas más pequeñas o las disposiciones más antiguas pueden requerir verificación de sus pines de conector disponibles y la continuidad del pinout. La compatibilidad con HAT y extensiones depende del modelo de placa, la configuración del software y el espacio físico alrededor del área GPIO. El modelo de placa debe confirmarse cuando el ajuste del accesorio, la alineación del conector o la numeración de pines del software afectan la decisión de conexión.

Elemento	Condición de compatibilidad	Decisión práctica
Conector de 40 pines	Requiere presencia de conector coincidente y continuidad del pinout	Verifique el modelo de placa antes de conectar accesorios GPIO
Placas más pequeñas	Pueden tener diferentes disposiciones de conector o conexiones GPIO disponibles	Verifique la disposición física de los pines antes de usar hardware diseñado para otra placa
Disposiciones antiguas	Requieren confirmación de la configuración del conector y la asignación de pines	Compare el modelo de placa con los requisitos del accesorio
HAT o extensión	Requiere conexiones GPIO coincidentes, configuración de software y espacio físico	Confirme el ajuste y la configuración antes de la instalación
Numeración de pines del software	Requiere el método de numeración correcto para la configuración de placa seleccionada	Haga coincidir las referencias de software con la asignación GPIO prevista

Extensiones GPIO, placas de expansión y accesorios para conectores

Las extensiones GPIO, las placas de expansión y los accesorios para conectores pueden facilitar el cableado GPIO de Raspberry Pi mejorando el acceso, el etiquetado, el espaciado o la disposición de las conexiones sin modificar los límites eléctricos de las conexiones GPIO. La compatibilidad de cada accesorio depende del modelo de placa, la disposición del conector, las limitaciones de ajuste y el método de cableado previsto. Esta sección se centra en los factores de compatibilidad local para extensiones GPIO, placas de expansión y accesorios para conectores.

La elección del accesorio debe coincidir con la disposición GPIO de Raspberry Pi y los requisitos físicos de la configuración.

La elección del accesorio debe coincidir con la disposición GPIO de Raspberry Pi y los requisitos físicos de la configuración. Una placa de extensión GPIO puede mejorar el acceso a los pines del conector, mientras que una placa de expansión puede proporcionar un etiquetado más claro para las conexiones GPIO durante el prototipado. El cable plano, las disposiciones de conectores de pines y los adaptadores para placa de pruebas requieren un ajuste de conector coincidente y espacio físico antes de su uso. Los accesorios pueden organizar el cableado, pero no hacen que las rutas de señal inadecuadas o las conexiones incorrectas sean seguras por defecto.

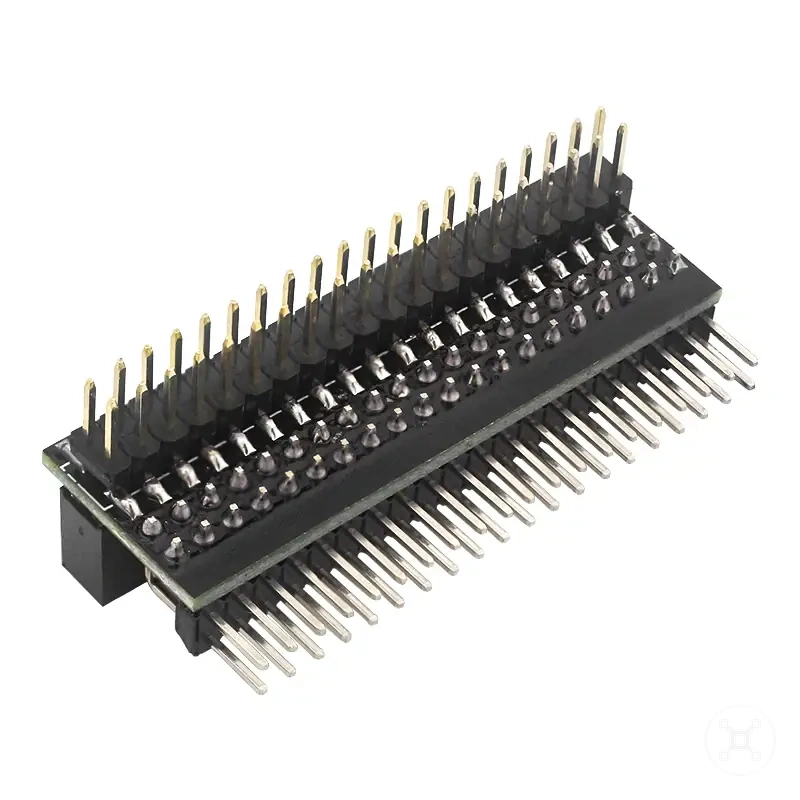

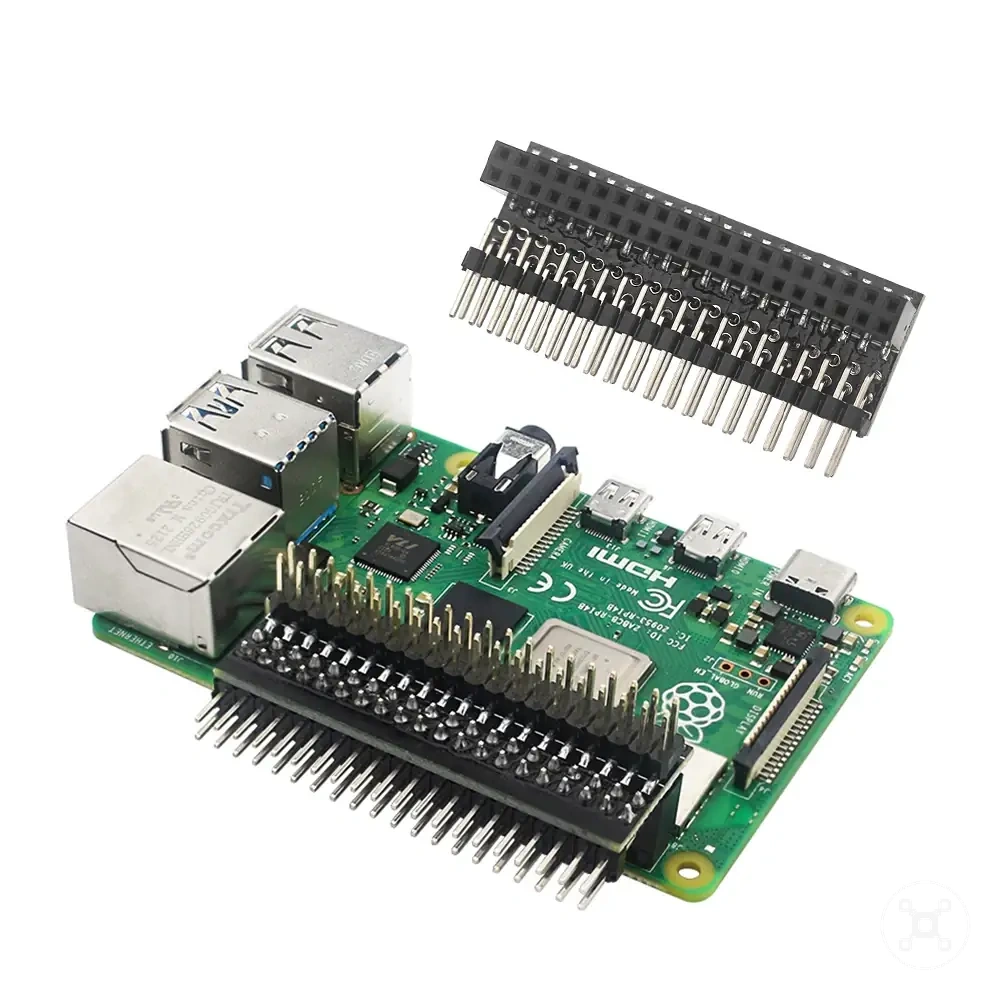

• Placa de extensión GPIO: Mejora el acceso a las conexiones GPIO al modificar el alcance físico o la disposición de los pines del conector. La compatibilidad depende del modelo de placa, la disposición del conector y el espacio disponible.
• Placa de expansión: Proporciona una disposición de cableado más accesible con etiquetado para las conexiones GPIO. La disposición de los pines debe coincidir con la disposición del conector GPIO requerida antes de la conexión.
• Cable plano: Extiende el acceso del conector GPIO a otra ubicación. La orientación del cable, el ajuste del conector y la disposición de la placa deben coincidir con la ruta de conexión prevista.

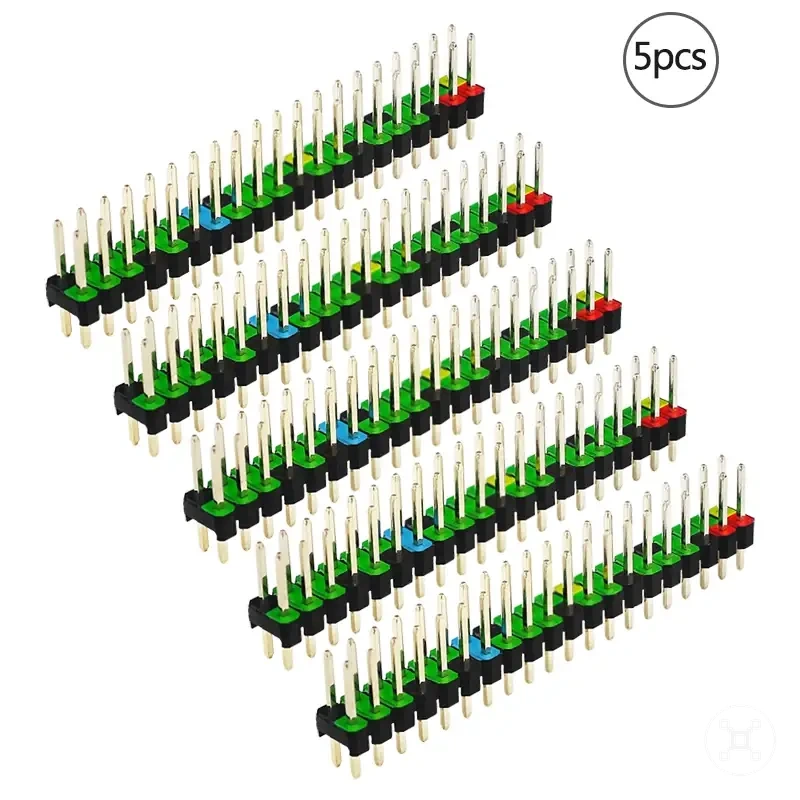

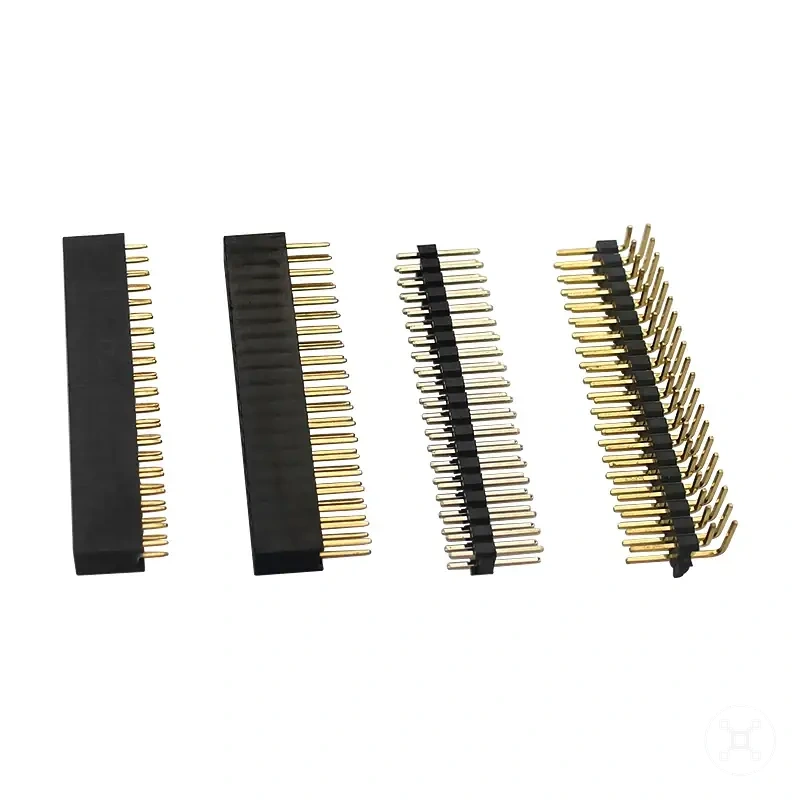

• Conector de pines: Proporciona puntos de conexión física para accesorios GPIO. La disposición del conector debe coincidir con los puntos de cableado requeridos y el diseño del accesorio.
• Adaptador para placa de pruebas: Conecta los pines del conector GPIO a una configuración de prototipado basada en placa de pruebas. El ajuste del adaptador y la disposición del cableado deben coincidir con la configuración de la placa.
• Etiquetado: Ayuda a identificar las conexiones GPIO durante el cableado. Las etiquetas deben verificarse con respecto a la asignación real de pines antes de conectar los componentes.

Los accesorios GPIO son útiles cuando el objetivo principal es un acceso más fácil, una identificación más clara o un prototipado repetido. Los principiantes pueden encontrar útiles las placas de expansión y el etiquetado para reducir la confusión en el cableado, mientras que las cajas con espacio limitado pueden requerir accesorios que solucionen las limitaciones de espacio físico. El modelo de placa, el ajuste del accesorio y los requisitos de conexión deben verificarse antes de su uso.

El modelo de placa, el ajuste del accesorio y los requisitos de conexión deben verificarse antes de su uso.

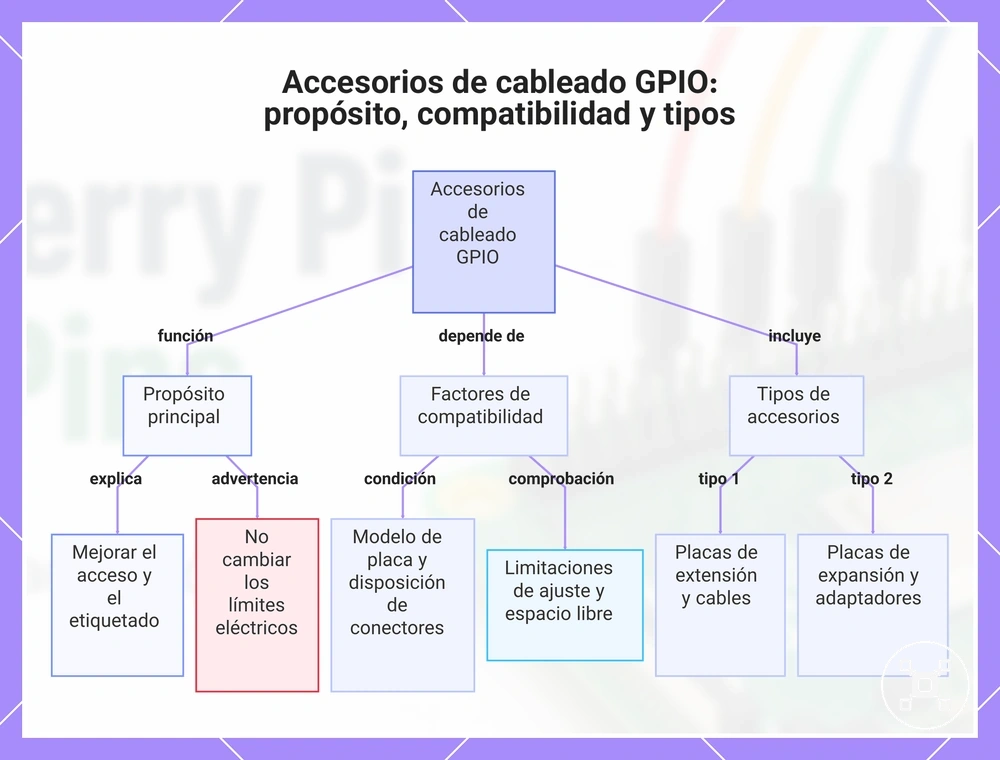

Este gráfico muestra el propósito principal, los factores de compatibilidad y los tipos comunes de accesorios de cableado GPIO para Raspberry Pi.

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

Límites de seguridad y conceptos básicos de protección de GPIO

La seguridad de GPIO depende de hacer coincidir las conexiones GPIO de Raspberry Pi con condiciones adecuadas de voltaje, corriente, dirección de cableado y protección de componentes. Un circuito que parece simple puede requerir componentes de protección cuando el dispositivo conectado introduce requisitos eléctricos diferentes. Esta sección se centra en los límites de seguridad y los conceptos básicos de protección de GPIO.

Esta sección se centra en los límites de seguridad y los conceptos básicos de protección de GPIO.

Las conexiones GPIO deben verificarse en cuanto a condiciones de señal, requisitos del componente y métodos de protección antes de su uso. La siguiente lista identifica condiciones de riesgo comunes, el posible efecto y la acción de protección que ayuda a reducir conexiones inadecuadas.

• Lógica de 3.3V: Las señales GPIO de Raspberry Pi utilizan condiciones de lógica de 3.3V. Los componentes con niveles de señal diferentes requieren un método de interfaz adecuado antes de conectarse a las conexiones GPIO.
• Exposición a 5V: Un pin GPIO expuesto a una condición de voltaje más alto puede crear un riesgo para la placa. Puede ser necesario un conversor de nivel u otro método de interfaz adecuado cuando los niveles de voltaje no coinciden.
• Límite de corriente: Los pines GPIO proporcionan control de señal en lugar de alimentación directa para componentes de mayor corriente. Se debe usar un circuito controlador cuando un componente requiere condiciones eléctricas más allá de la capacidad de la conexión GPIO.
• Resistencia: Componentes como los LEDs pueden requerir una resistencia para gestionar la ruta de corriente en el circuito. Una resistencia ayuda a hacer coincidir los requisitos del componente con la conexión GPIO prevista.
• Cortocircuito: Un cableado incorrecto entre las rutas de alimentación y tierra puede crear una condición de cortocircuito. Verificar la dirección del cableado y las rutas de conexión antes de aplicar alimentación ayuda a reducir este riesgo.
• Tierra común: Los componentes que utilizan señales GPIO pueden requerir una referencia de tierra común compartida. La conexión a tierra debe coincidir con el diseño del circuito para que la ruta de señal funcione correctamente.
• Conversor de nivel o aislamiento: Los componentes con condiciones de voltaje diferentes o requisitos eléctricos distintos pueden necesitar un conversor de nivel, método de aislamiento o circuito controlador antes de la conexión.

Un circuito de apariencia simple puede necesitar una resistencia, un conversor de nivel o un circuito controlador cuando el tipo de señal del componente, el rango de voltaje o el requisito de corriente no coinciden con las condiciones GPIO de Raspberry Pi. Verificar los requisitos del componente y el método de protección antes de la conexión ayuda a mantener una configuración GPIO más segura.

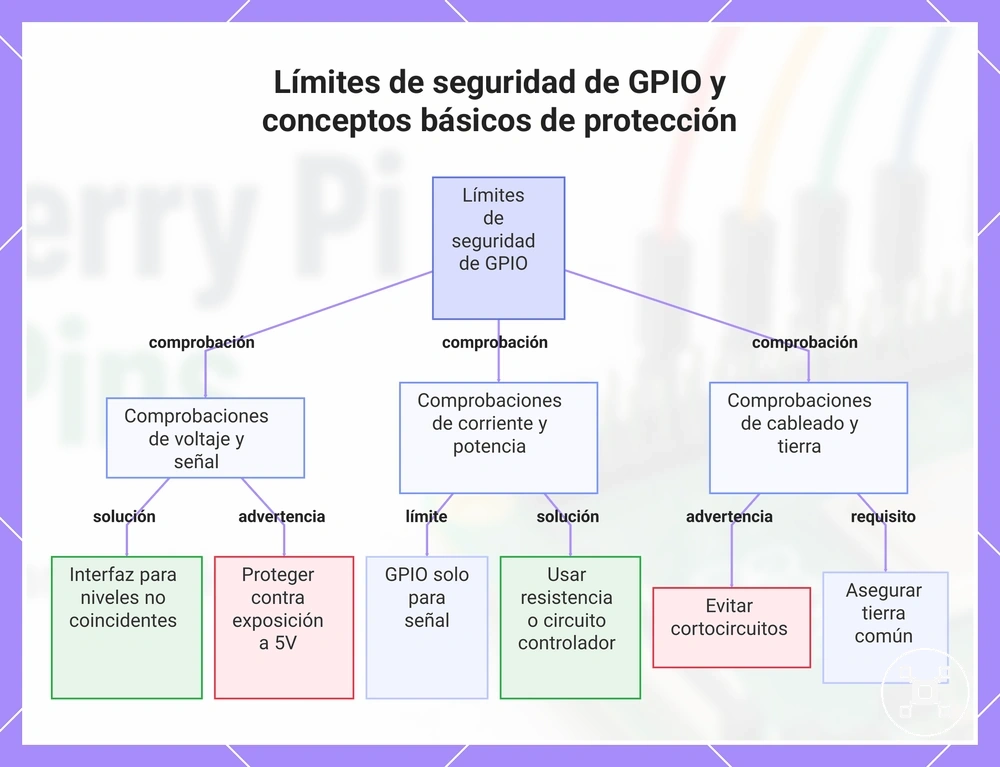

Este gráfico muestra las principales comprobaciones de seguridad y métodos de protección para las conexiones GPIO de Raspberry Pi.

Este gráfico muestra las principales comprobaciones de seguridad y métodos de protección para las conexiones GPIO de Raspberry Pi.

Límites de voltaje y riesgos de 5V

Los pines GPIO de Raspberry Pi deben tratarse como conexiones de lógica de 3.3V porque una discrepancia de voltaje puede crear un riesgo incluso cuando un circuito parece pequeño o simple. Un riesgo de 5V puede ocurrir cuando un dispositivo envía un nivel de señal inadecuado a un pin de entrada GPIO o cuando el cableado confunde una conexión de señal con un pin de alimentación. Esta sección se centra en los límites de voltaje locales y los riesgos de 5V de las conexiones GPIO.

Esta sección se centra en los límites de voltaje locales y los riesgos de 5V de las conexiones GPIO.

La siguiente lista de verificación de advertencia identifica condiciones relacionadas con el voltaje que requieren atención antes de conectar componentes.

• Lógica de 3.3V: Las conexiones GPIO de Raspberry Pi utilizan condiciones de lógica de 3.3V. Un componente que emite un nivel de señal diferente debe usar un método de interfaz adecuado antes de llegar a un pin de entrada.
• Dispositivo de lógica de 5V: Un dispositivo de lógica de 5V conectado directamente a una entrada GPIO puede crear una discrepancia de voltaje. Puede ser necesario un conversor de nivel cuando el nivel de señal del dispositivo no coincide con los requisitos de entrada GPIO.
• Salida de sensor: La salida de un sensor debe verificarse antes de conectarla a un pin de entrada GPIO. La condición de la señal de salida determina si se necesita conversión o protección adicional.
• Confusión de pin de alimentación: Conectar un cable de señal a un pin de alimentación en lugar de la conexión GPIO prevista puede crear una condición eléctrica inadecuada. La identificación del pin del conector debe verificarse antes del cableado.

Un circuito de apariencia simple puede necesitar un conversor de nivel u otro método de protección cuando la salida del componente, la condición de voltaje o la disposición del cableado no coinciden con los requisitos GPIO de Raspberry Pi. Verificar la salida del sensor, la función del pin de entrada y la ruta de conexión antes de su uso ayuda a reducir el riesgo de condiciones de voltaje inadecuadas.

Cortocircuitos, carga de corriente y componentes de protección

El cableado seguro de Raspberry Pi GPIO depende de limitar la carga de corriente y prevenir conexiones no deseadas a través de la ruta del circuito. Un cortocircuito o una condición de corriente inadecuada puede crear un riesgo cuando el flujo eléctrico llega a la ruta incorrecta o supera lo que una conexión GPIO puede manejar. Esta sección se centra en la función de protección local de los cortocircuitos, la carga de corriente y los componentes de protección.

Esta sección se centra en la función de protección local de los cortocircuitos, la carga de corriente y los componentes de protección.

La siguiente lista identifica condiciones de componentes que pueden crear riesgos y las acciones de protección que ayudan a mantener conexiones GPIO adecuadas.

• Resistencia: Una resistencia controla la ruta de corriente para componentes que requieren gestión de corriente. Una resistencia faltante o inadecuada puede crear una condición inadecuada para el componente conectado y el circuito GPIO.
• Carga de corriente: Un componente con un requisito de corriente más alto no debe ser alimentado directamente a través de una conexión GPIO cuando la carga supera la capacidad del pin. Un controlador de transistor o controlador de relé separa la ruta de señal GPIO de la ruta del componente de mayor corriente.
• Cortocircuito: Una conexión directa entre rutas de circuito no deseadas puede crear una condición de cortocircuito. Verificar los puntos de cableado y las conexiones de alimentación antes de aplicar energía ayuda a reducir este riesgo.
• Tierra compartida: Una tierra compartida proporciona una ruta de referencia común entre componentes conectados. La conexión a tierra debe coincidir con el diseño del circuito para que las condiciones de señal sigan siendo adecuadas.
• Controlador de transistor y controlador de relé: Los circuitos controladores permiten que las conexiones GPIO controlen componentes con diferentes requisitos de corriente. El controlador proporciona una ruta de control separada entre la señal GPIO y la carga conectada.
• Polaridad: La polaridad del componente determina la dirección de conexión requerida para partes con comportamiento eléctrico direccional. Verificar la polaridad antes del cableado ayuda a prevenir condiciones de circuito inadecuadas.

La configuración de software por sí sola no puede prevenir daños eléctricos causados por cableado incorrecto, corriente excesiva o conexiones de componentes inadecuadas. Los componentes de protección y las verificaciones del circuito deben coincidir con los requisitos del componente, la disposición del cableado y la configuración GPIO antes de aplicar energía.

Errores comunes de GPIO y problemas de conexión

Los errores comunes de GPIO y los problemas de conexión suelen deberse a una numeración incorrecta de pines, problemas de continuidad en el cableado, discrepancia de voltaje, falta de conexión a tierra o suposiciones incorrectas sobre los componentes. Verificar primero la configuración GPIO de Raspberry Pi, la ruta de cableado y los componentes conectados puede ayudar a identificar el problema probable antes de un diagnóstico de hardware más amplio. Esta sección se centra en el diagnóstico local de errores comunes de GPIO y problemas de conexión.

Esta sección se centra en el diagnóstico local de errores comunes de GPIO y problemas de conexión.

La siguiente tabla de solución de problemas relaciona síntomas comunes de GPIO con causas probables, verificaciones y el significado de cada resultado.

Síntoma	Posible problema de atributo	Verificación	Qué significa
La señal GPIO no responde	Numeración de pines incorrecta	Confirme el modo de numeración en el código y compárelo con los pines físicos del conector GPIO	La referencia de software y la conexión GPIO física pueden no apuntar al mismo pin
El componente no se activa	Cable invertido	Trace la ruta de cableado entre las conexiones GPIO y el componente	La ruta de señal puede no llegar al punto de conexión previsto
El LED o componente se comporta de forma inesperada	Resistencia faltante o suposición incorrecta sobre el componente	Verifique los requisitos del componente y la disposición del circuito	El circuito puede requerir protección adicional o un método de cableado diferente
La señal de entrada no se detecta	Falta de tierra o interfaz incorrecta	Verifique la conexión de tierra compartida y confirme los pines de interfaz seleccionados	La entrada GPIO puede no tener la referencia o la ruta de comunicación requerida
El dispositivo GPIO se comporta incorrectamente	Discrepancia de voltaje	Verifique si la señal de salida del dispositivo coincide con los requisitos de entrada GPIO	Puede ser necesario un método de conversión adecuado antes de la conexión
El prototipo funciona de forma intermitente	Conexión suelta en la placa de pruebas	Verifique la colocación en la placa de pruebas, los puntos de cableado y las conexiones físicas	La condición de la señal puede cambiar porque la conexión es inestable

El diagnóstico específico de GPIO debe centrarse en el cableado, la asignación de pines, la conexión del componente y la configuración antes de pasar a problemas de hardware más generales. Los problemas relacionados con los puertos y conectividad de Raspberry Pi pertenecen a un ámbito de conexión más amplio cuando el problema está fuera del diagnóstico específico de GPIO.

El enfoque de solución de problemas también puede diferir al comparar el comportamiento de GPIO de Raspberry Pi con otras plataformas.

El enfoque de solución de problemas también puede diferir al comparar el comportamiento de GPIO de Raspberry Pi con otras plataformas. Las diferencias explicadas en Raspberry Pi frente a placas microcontroladoras pueden ayudar a identificar si el problema se relaciona con el diseño de la plataforma en lugar de un problema de conexión GPIO.
