Yeni Başlayanlar İçin Raspberry Pi GPIO Pinleri

Raspberry Pi GPIO pinleri, bir Raspberry Pi'nin giriş sinyalleri okuyarak, çıkış sinyalleri göndererek ve bağlı bileşenleri kontrol ederek elektronik cihazlarla bağlantı kurmasını sağlayan donanım arayüzüdür. GPIO başlığı, kart ile harici bileşenler arasında sinyal yolları kullanan yeni başlayan elektronik projeleri için fiziksel bağlantılar sağlar. GPIO pinleri, tanımlanmış pin rolleri aracılığıyla donanım etkileşimi için tasarlanmıştır ve bağlı bileşenin pin çıkışına, voltajına, akımına ve güvenlik gereksinimlerine dikkat edilmesini gerektirir.

GPIO başlığı, kart ile harici bileşenler arasında sinyal yolları kullanan yeni başlayan elektronik projeleri için fiziksel bağlantılar sağlar.

Bir Raspberry Pi, jumper kablolar, bir breadboard, sensörler veya basit bileşenlerle kullanıldığında, GPIO bağlantıları, girişler, çıkışlar ve sinyallerin nasıl çalıştığını öğrenirken elektronik devreler oluşturmanın ve test etmenin bir yolunu sağlar. Yeni başlayanların, kablolama öncesinde doğru GPIO başlık bağlantısını belirlemesi gerekir çünkü kart modeli, bileşen türü, voltaj gereksinimleri ve akım ihtiyaçları bağlantının nasıl yapılacağını etkiler. Raspberry Pi portları ve bağlantı seçenekleri, farklı donanım bağlantılarıyla kartı seçme, kurma ve kullanma konusunda daha geniş Raspberry Pi bağlamını sağlar.

Bir GPIO başlığı, güç ve toprak bağlantılarının yanı sıra sinyal bağlantılarını da içeren farklı pin rolleri içerir.

Raspberry Pi GPIO pinleri, elektronik öğrenmek için bir bağlantı sistemi sağlar ancak USB, HDMI, Ethernet ve kablosuz bağlantılar gibi standart portlardan ayrıdır. Bir GPIO başlığı, güç ve toprak bağlantılarının yanı sıra sinyal bağlantılarını da içeren farklı pin rolleri içerir. Güvenli kablolama, ilgili pin çıkışının kontrol edilmesini ve GPIO bağlantı yönteminin kart modeline ve bağlı elektronik bileşene göre eşleştirilmesini gerektirir.

İçindekiler⌄

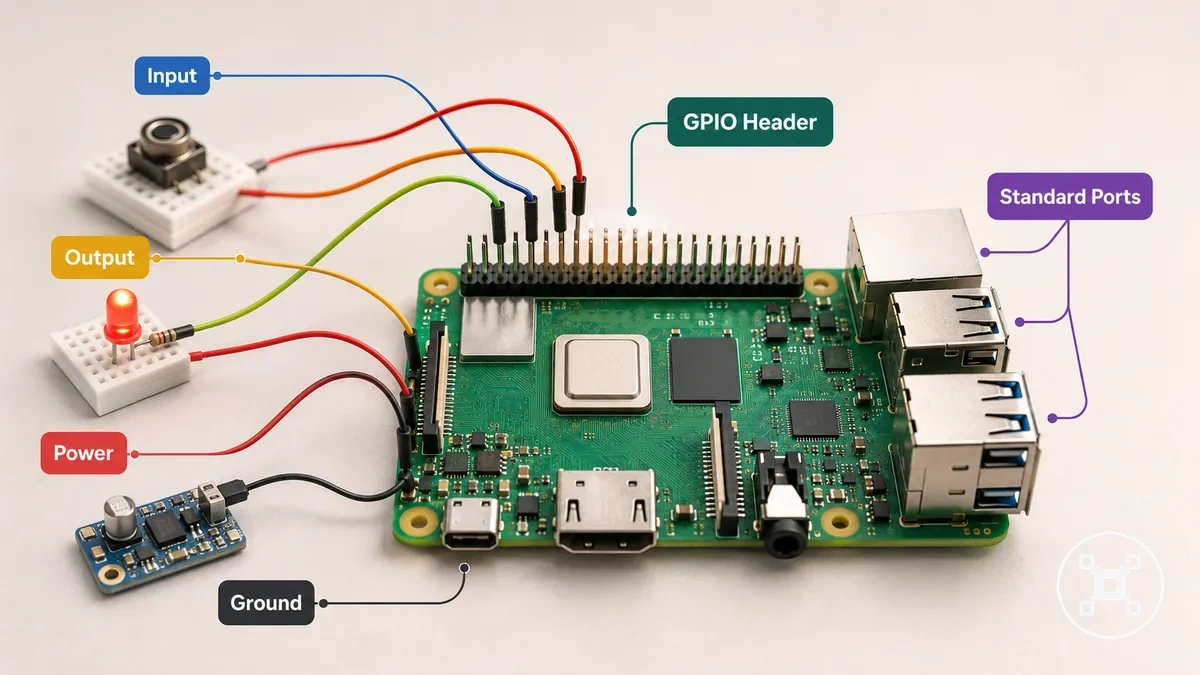

Raspberry Pi GPIO Pinleri Nedir

Raspberry Pi GPIO pinleri, bilgisayarın harici elektronik cihazlarla iletişim kurmasını sağlayan Raspberry Pi kartındaki genel amaçlı giriş/çıkış bağlantılarıdır. GPIO başlığı, giriş sinyalleri ve çıkış sinyalleri için fiziksel bağlantı noktaları sağlar. GPIO pinleri programlanabilir bağlantılardır ancak her başlık pininin sinyal, güç veya toprak işlevlerini içerebilen tanımlı bir rolü vardır.

Raspberry Pi GPIO başlığı, kart üzerindeki bağlantı rollerini ayırır. Programlanabilir pinler giriş ve çıkış sinyal kontrolü için kullanılırken, güç pinleri elektrik besleme bağlantıları sağlar ve toprak pinleri devre referans bağlantıları sağlar. Bir bileşen bağlamadan önce doğru başlık bağlantısının belirlenmesi gerekir çünkü GPIO pinleri, güç pinleri ve toprak pinleri farklı amaçlara hizmet eder.

Raspberry Pi GPIO başlığı, kart üzerindeki bağlantı rollerini ayırır.

Yaygın bir yanlış anlama, her GPIO başlık pininin programlanabilir bir sinyal bağlantısı olarak çalıştığıdır. GPIO pinlerinin belirli rolleri vardır ve her pin her elektronik bileşen veya bağlantı türü için uygun değildir. Raspberry Pi portları ve bağlantı seçenekleri bölümü USB, HDMI, Ethernet ve kablosuz iletişim gibi standart kart bağlantılarını kapsarken, GPIO programlanabilir giriş, çıkış ve sinyal bağlantılarına odaklanır.

40-pin GPIO başlığı nasıl düzenlenmiştir

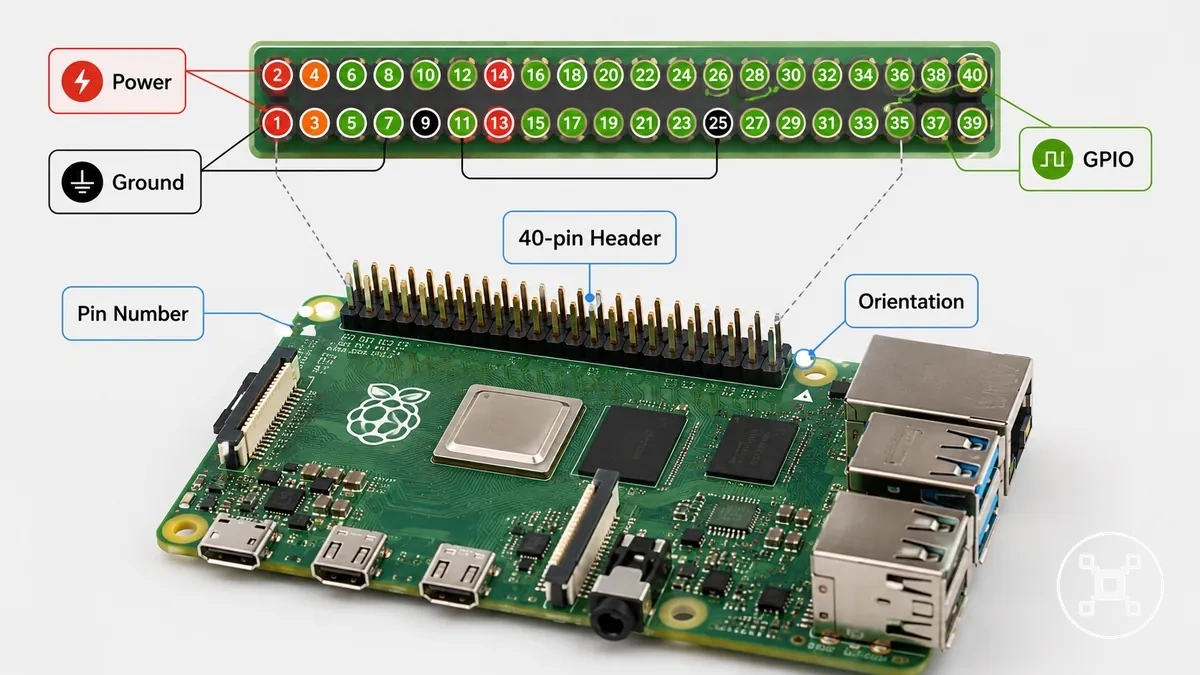

40-pin GPIO başlığı, bir Raspberry Pi kartında iki sıra fiziksel pin olarak düzenlenmiştir ve her pin konumu belirli bir elektriksel role bağlıdır. Pin çıkışı, her bağlantının fiziksel pin konumunu, yönünü ve işlevini tanımlar. 40-pin başlığı anlamak, yeni başlayanların donanım bağlamadan önce pin yerleşimini elektriksel amaçtan ayırt etmesine yardımcı olur.

Pin çıkışı, her bağlantının fiziksel pin konumunu, yönünü ve işlevini tanımlar.

Bir bileşen başlığa bağlandığında, fiziksel pin konumu gerekli elektriksel rol ile eşleştirilmelidir. Başlık düzeni, konumu güç, toprak, GPIO sinyal bağlantıları ve arayüz pinleri gibi işlevlerle birleştirir. Raspberry Pi özellikleri kontrol etmek, pin çıkışı referansını kullanmadan önce karta özgü donanım ayrıntılarını doğrulamaya yardımcı olur.

40-pin GPIO başlığının nasıl düzenlendiği, hem fiziksel konuma hem de pin rolüne bağlıdır.

40-pin GPIO başlığının nasıl düzenlendiği, hem fiziksel konuma hem de pin rolüne bağlıdır. İki başlık sırası bir düzen referansı sağlarken, güç pinleri, toprak pinleri, programlanabilir GPIO pinleri ve arayüz pinleri farklı bağlantı amaçlarını temsil eder. Fiziksel bir pin numarası, bir bağlantının nerede olduğunu tanımlar ancak elektriksel rolün doğru kart modeli pin çıkışı kullanılarak da doğrulanması gerekir.

Aşağıdaki tablo, başlığı elektriksel role göre ayırarak yeni başlayanların hem fiziksel konumu hem de bağlantı amacını kontrol edebilmesini sağlar.

Pin grubu	Ne anlama gelir	Yeni başlayan kontrolü
Güç pinleri	Başlık üzerindeki elektrik besleme bağlantıları	Bir bileşen bağlamadan önce gerekli güç bağlantısını doğrulayın
Toprak pinleri	Devre referans bağlantıları	Toprak bağlantısını amaçlanan devre yolu ile eşleştirin
Programlanabilir GPIO pinleri	Giriş ve çıkış sinyalleri için kullanılan GPIO bağlantıları	Bir sinyal rolü atamadan önce pin çıkışını kontrol edin
Arayüz pinleri	Belirli iletişim işlevleri için kullanılan GPIO başlık bağlantıları	Arayüz gereksinimini ve kart modelini doğrulayın

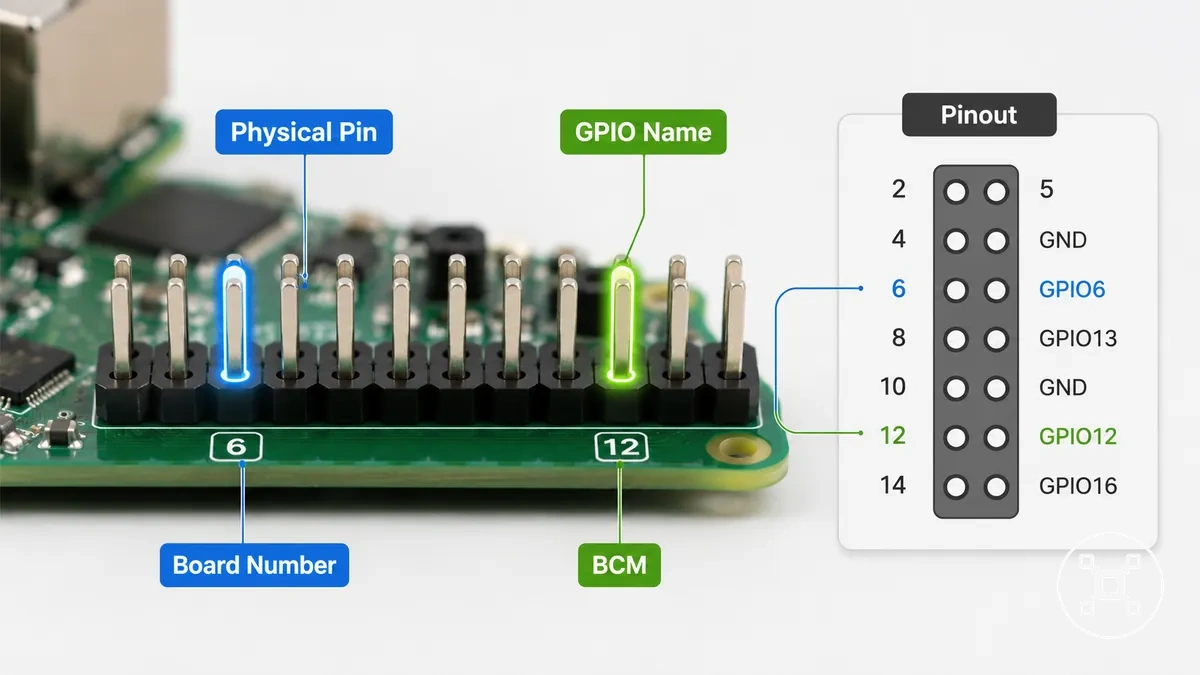

Fiziksel pin numaraları ve GPIO adları

Fiziksel pin numaraları ve GPIO adları, bir başlık konumunu iki farklı numaralandırma sistemi kullanarak tanımlar. Fiziksel pin numarası, bir pinin GPIO başlığı üzerindeki konumunu gösterirken, GPIO adı kontrol için kullanılan ilgili sinyal etiketini tanımlar. Bu ayrım, bir pin çıkışı okurken veya bir kod örneğini takip ederken karışıklığı önlemeye yardımcı olur.

Kart numaralandırması ile BCM numaralandırması karıştırıldığında yaygın bir kablolama hatası oluşur. Fiziksel pin numaraları başlık konumunu ifade ederken, BCM numaralandırması yazılım referansları tarafından kullanılan GPIO adlarını ifade eder. Bir kod örneği beklenen numaralandırma modunu kullanmalıdır çünkü iki sistemi karıştırmak yanlış başlık konumunda bir bağlantı veya kontrol hatasına neden olabilir.

Numaralandırma sistemi	Ne tanımlar
Fiziksel pin numarası	Kart üzerindeki belirli bir pinin başlık konumu
GPIO adı	Sinyal bağlantısıyla ilişkili GPIO etiketi
Kart numaralandırması	Fiziksel başlık konumlarına dayalı numaralandırma modu
BCM numaralandırması	GPIO sinyal adlarına dayalı numaralandırma modu

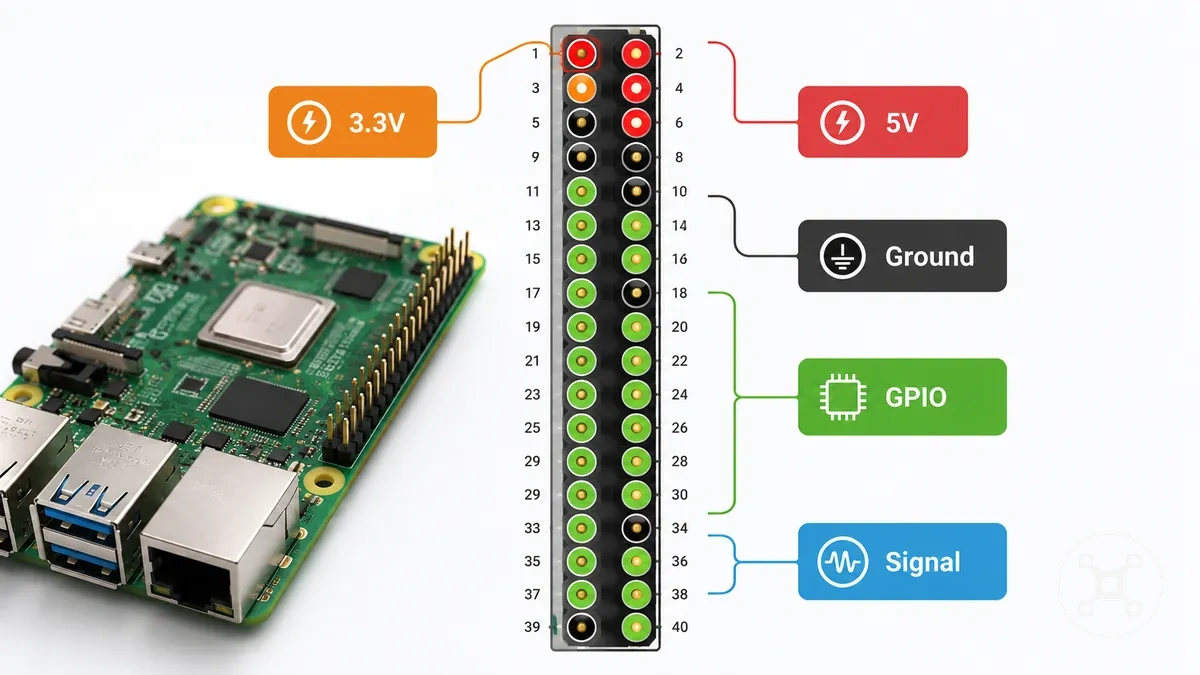

Güç, toprak ve programlanabilir pinler

Güç, toprak ve programlanabilir pinler, Raspberry Pi GPIO başlığı üzerinde farklı elektriksel görevler üstlenir. Güç pinleri besleme bağlantıları sağlar, toprak pinleri devre referans yolları sağlar ve programlanabilir GPIO pinleri giriş ve çıkış işlevleri için kontrol edilebilir sinyal bağlantıları sağlar. Bu roller, sabit elektrik pinlerini yazılımın yapılandırabileceği pinlerden ayırır.

Bu roller, sabit elektrik pinlerini yazılımın yapılandırabileceği pinlerden ayırır.

GPIO başlığı farklı pin türleri içerir, bu nedenle bir bileşen bağlamadan önce her bağlantı tanımlanmalıdır. Ana roller aşağıda ayrılmıştır:

• Güç pini: 3.3V veya 5V gibi voltaj değerlerine sahip sabit bir besleme bağlantısı sağlar. Güvenli kullanım için bir bileşen bağlamadan önce gerekli voltaj ve akım sınırları kontrol edilmelidir.
• Toprak pini: Elektrik bağlantısı için bir devre referansı ve dönüş yolu sağlar. Kablolamadan önce toprak bağlantısı amaçlanan devre tasarımıyla eşleşmelidir.
• Programlanabilir GPIO: Giriş veya çıkış davranışı için yapılandırılabilen kontrol edilebilir sinyal bağlantıları sağlar. Sinyal rolü, yazılım yapılandırmasına ve bağlı bileşen gereksinimlerine bağlıdır.
• Arayüz pini: Belirli iletişim işlevleri için kullanılan bir GPIO bağlantısı sağlar. Kullanımdan önce arayüz gereksinimi, bileşen ve kart yapılandırması ile doğrulanmalıdır.

GPIO pin işlevleri ve arayüz rolleri

GPIO işlevleri ve arayüz rolleri, fiziksel başlık düzeni anlaşıldıktan sonra Raspberry Pi GPIO bağlantılarının kullanılabileceği farklı yolları tanımlar. GPIO pinleri, seçilen pin atamasına bağlı olarak dijital giriş, dijital çıkış ve diğer yapılandırılmış işlevleri destekleyebilir. Bu bölüm, GPIO pin işlevlerinin ve arayüz rollerinin sinyal bağlantılarını nasıl etkilediğine odaklanır.

Bu bölüm, GPIO pin işlevlerinin ve arayüz rollerinin sinyal bağlantılarını nasıl etkilediğine odaklanır.

Farklı bileşenler farklı GPIO işlevleri gerektirir çünkü sinyal ihtiyaçları ve bağlantı yöntemleri aynı değildir. Bir sensör dijital giriş kullanabilir, bir LED dijital çıkış kullanabilir ve iletişim cihazları belirli arayüz rolleri gerektirebilir. Seçilen işlev, güvenli kullanımı sağlamak için bileşen, kablolama yöntemi ve kart yapılandırmasıyla eşleşmelidir.

Bir fiziksel pin, yapılandırmaya ve pin atamasına bağlı olarak farklı rolleri destekleyebilir.

Bir fiziksel pin, yapılandırmaya ve pin atamasına bağlı olarak farklı rolleri destekleyebilir. Aşağıdaki tablo, yaygın GPIO işlevlerini ve arayüz rollerini durum, davranış ve pratik etkilerine göre ayırmaktadır.

Varlık/parça	Nitelik/ölçüt	Değer/durum	Etki/risk/karar
GPIO pini	Sinyal yönü	Dijital giriş veya dijital çıkış	Giriş sinyalleri okurken, çıkış bağlı bileşenlere kontrol sinyalleri gönderir
GPIO yapılandırması	Sinyal durumu kontrolü	Pull-up veya pull-down davranışı	Yapılandırılan duruma göre tanımlı bir sinyal durumu sağlar
GPIO işlevi	Çıkış kontrolü	PWM sinyali üretimi	Bir bileşen kontrollü bir çıkış sinyali deseni gerektirdiğinde kullanılır
Arayüz rolü	İletişim türü	I2C, SPI veya UART	Arayüz, bileşen gereksinimi ve pin atamasıyla eşleşmelidir

Giriş pinleri, çıkış pinleri ve sinyal davranışı

Sinyal yönü, bir Raspberry Pi GPIO bağlantısının görevini değiştirir. Bir giriş pini, bağlı bir bileşenden gelen sinyal durumunu okurken, bir çıkış pini bağlı bir bileşene sinyal durumu gönderir. Bu yerel ayrım, giriş pinlerinin, çıkış pinlerinin ve sinyal davranışının nasıl kullanıldığını tanımlar.

Sinyal yönü, bir Raspberry Pi GPIO bağlantısının görevini değiştirir.

Bir giriş pini ve bir çıkış pini, bağlı bileşenin rolü ve yapılandırmasıyla eşleşmelidir. Bir düğme, Raspberry Pi'nin okuyabileceği bir giriş durumu sağlayabilirken, bir LED, bir GPIO bağlantısı aracılığıyla kontrol edilen bir çıkış durumu alabilir. Yüksek seviye ve düşük seviye durumları farklı dijital sinyal koşullarını tanımlarken, pull-up veya pull-down gibi bir çekme direnci, sinyal durumu gerektirdiğinde bir giriş durumunu tanımlamaya yardımcı olabilir. Yanlış yön ayarları bir kablolama hatası oluşturabilir, bu nedenle kullanımdan önce sinyal yönü ve bağlı bileşen gereksinimleri kontrol edilmelidir.

I2C, SPI, UART ve PWM pinleri

I2C, SPI, UART ve PWM pinleri, bazı Raspberry Pi GPIO bağlantılarının belirli iletişim ve kontrol görevleri için destekleyebileceği özel arayüz rollerini tanımlar. Arayüz pinleri, cihaz iletişimi ve çıkış kontrolü gibi yöntemler için sinyalleri gruplandırır. Bu bölüm, I2C, SPI, UART ve PWM pinlerinin GPIO yapılandırmaları içindeki yerel rolüne odaklanır.

Farklı bileşenler farklı arayüz rolleri kullanır çünkü iletişim gereksinimleri aynı değildir.

Farklı bileşenler farklı arayüz rolleri kullanır çünkü iletişim gereksinimleri aynı değildir. Bir sensör I2C kullanabilir, bir ekran veya modül SPI veya UART kullanabilir ve bir bileşen kontrollü bir sinyal deseni gerektirdiğinde PWM kullanılabilir. Gerekli pin ataması ve yapılandırması, kablolama risklerini azaltmak için bileşen ve kart kurulumuyla eşleşmelidir.

Arayüz	Tipik bağlı parça	Gerekli pin davranışı	Kurulum etkisi
I2C	Sensör veya uyumlu modül	I2C iletişimi için atanmış GPIO bağlantıları	Bileşen tarafından gereken pin atamasını ve yapılandırmayı doğrulayın
SPI	Ekran veya modül	SPI iletişimi için atanmış GPIO bağlantıları	Arayüz rolünü bağlı bileşen gereksinimleriyle eşleştirin
UART	İletişim modülü	Seri iletişim için atanmış GPIO bağlantıları	Kablolamadan önce iletişim yapılandırmasını doğrulayın
PWM	Kontrollü sinyal çıkışı gerektiren bileşen	Yapılandırılabilir sinyal çıkış davranışı	Kullanımdan önce pin atamasını ve bileşen ihtiyaçlarını kontrol edin

GPIO pinlerinin kontrol edebileceği veya okuyabileceği şeyler

Bir Raspberry Pi GPIO pini, LED'ler, düğmeler, sensörler, sürücü devresi aracılığıyla röleler ve küçük modüller gibi bağlı elektronik bileşenlerden gelen sinyalleri kontrol edebilir veya okuyabilir. GPIO bağlantıları, bileşene ve yapılandırmaya bağlı olarak bir sinyal durumunu okuyabilir veya bir kontrol sinyali gönderebilir. Bu bölüm, Raspberry Pi GPIO pinlerinin gerçekçi kontrol ve okuma rollerine odaklanır.

Bu bölüm, Raspberry Pi GPIO pinlerinin gerçekçi kontrol ve okuma rollerine odaklanır.

Farklı bileşenler farklı GPIO rolleri gerektirir çünkü sinyal gereksinimleri ve akım ihtiyaçları değişiklik gösterir. Bir LED, bir durum göstermek için bir GPIO çıkış sinyali kullanabilirken, bir düğme veya sensör, Raspberry Pi'nin okuyabileceği bir giriş sinyali sağlayabilir. Bir röle, GPIO pininin daha yüksek güçlü anahtarlamayı doğrudan yönetmek yerine sinyal kontrolü ile sınırlı olması nedeniyle bir sürücü devresi gerektirir. Küçük modüller, güvenli bir şekilde kontrol edilebilmesi veya okunabilmesi için belirli kablolama ve yapılandırma koşulları gerektirebilir.

• LED: Bir durum göstergesini kontrol etmek için bir GPIO çıkış sinyali kullanır. Bağlantı, bileşen gereksinimlerini ve GPIO bağlantısının akım sınırını hesaba katmalıdır.
• Düğme: Bir anahtar durumunu okumak için bir GPIO giriş sinyali kullanır. Giriş yapılandırması ve kablolama koşulu, güvenilir bir sinyal sağlamak için düğme devresiyle eşleşmelidir.
• Sensör: Raspberry Pi'ye bilgi sağlamak için bir GPIO giriş veya iletişim sinyali kullanır. Sensör türü ve yapılandırması, sinyalin nasıl okunduğunu belirler.
• Röle: Bir sürücü devresi aracılığıyla bir GPIO kontrol sinyali kullanır. Sürücü devresi, GPIO bağlantısını rölenin daha yüksek akımlı yük gereksinimlerinden ayırır.
• Modül: Kontrol, iletişim veya durum sinyalleri için GPIO bağlantıları kullanır. Kullanımdan önce gerekli pin ataması ve yapılandırması modül gereksinimleriyle eşleşmelidir.

GPIO pinleri üç farklı görevi ayırır: sinyal okuma, sinyal kontrol etme ve bir cihaza güç sağlama. GPIO bağlantıları, sinyal türü, kablolama ve yapılandırma amaçlanan kullanımla eşleştiğinde bileşenleri kontrol edebilir veya okuyabilir. Daha yüksek akım gereksinimleri olan cihazlar, doğrudan GPIO bağlantısı yerine ek devre gerektirir.

GPIO pinleri üç farklı görevi ayırır: sinyal okuma, sinyal kontrol etme ve bir cihaza güç sağlama.

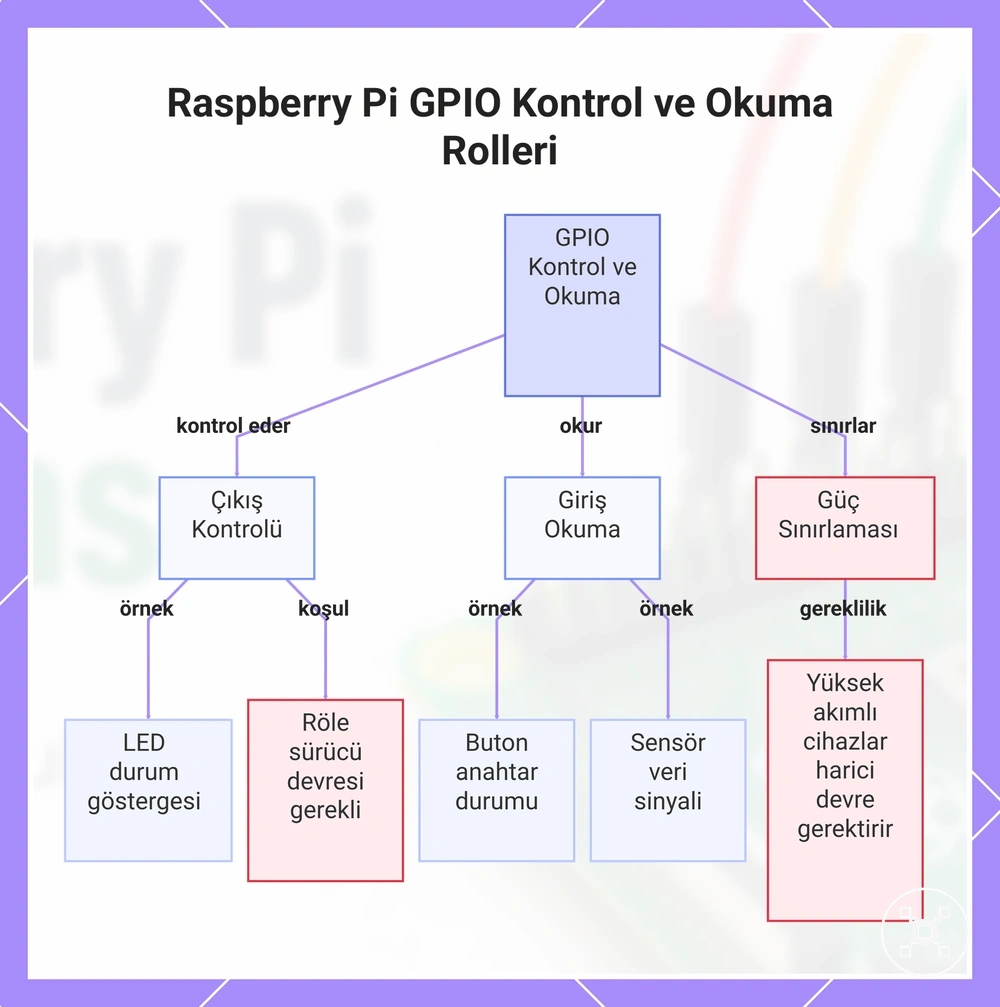

Bu grafik, Raspberry Pi GPIO pinlerinin ana rollerini gösterir: çıkış sinyallerini kontrol etme, giriş sinyallerini okuma ve yüksek akımlı cihazları besleme sınırlaması.

GPIO pinlerini jumper kablolar ve breadboard ile bağlama

GPIO pinlerini jumper kablolar ve breadboard ile bağlamak, bir Raspberry Pi ile öğrenme ve prototip oluşturma için geçici GPIO bağlantıları oluşturur. Kablolama yolu, GPIO başlık pin rolünü, breadboard sıra sürekliliğini ve bileşen gereksinimlerini takip etmelidir. Bu bölüm, jumper kabloların ve breadboard'ların GPIO bağlantıları ile elektronik bileşenler arasında geçici bağlantı yollarını nasıl oluşturduğuna odaklanır.

Kablolama düzeni, güç uygulamadan önce bileşen gereksinimleri ve GPIO yapılandırmasıyla eşleşmelidir.

Tipik bir prototip, Raspberry Pi başlık pinlerini breadboard sıralarına, güç raylarına ve bileşen ayaklarına bağlamak için jumper kablolar kullanır. Breadboard geçici elektrik yolları oluştururken, devre sinyal yolu üzerinde ek kontrol gerektirdiğinde bağlantılar arasına bir direnç yerleştirilebilir. Net bir örnek, güç rayını, toprak rayını ve sinyal yolunu ayrı tutar, böylece her bağlantı amacı tanımlanabilir kalır. Kablolama düzeni, güç uygulamadan önce bileşen gereksinimleri ve GPIO yapılandırmasıyla eşleşmelidir.

• GPIO başlığı: GPIO bağlantıları için başlangıç bağlantı noktalarını sağlar. Seçilen başlık pini, gerekli güç, toprak veya sinyal yoluyla eşleşmelidir.
• Jumper kablolar: GPIO başlığı, breadboard sıraları ve bileşen ayakları arasında geçici bağlantılar oluşturur. Her kablo ucu amaçlanan sıra veya pin konumuna bağlanmalıdır.
• Breadboard sıraları: Bağlı sıralar aracılığıyla geçici bağlantı yolları sağlar. Bileşenler yerleştirilirken sıra sürekliliği kontrol edilmelidir.
• Güç rayı ve toprak rayı: Besleme ve referans bağlantıları için ayrı yollar sağlar. Bu rayları ayrı tutmak, net güç ve toprak kablolamasının korunmasına yardımcı olur.
• Direnç ve bileşen ayağı: Bir bileşen bir direnç bağlantısı gerektirdiğinde devre yolunun bir parçasını oluşturur. Direnç yerleşimi ve bileşen ayağı konumu, amaçlanan devre tasarımıyla eşleşmelidir.

Basit bir bağlantı deseni, GPIO sinyal yolunu güç rayından ve toprak rayından ayrı tutar: bir jumper kablo sinyal bağlantısını taşırken, ayrı bağlantılar gerektiğinde güç ve toprak sağlar. Bir breadboard geçici prototip oluşturmayı destekler ancak elektriksel koruma sağlamaz, bu nedenle kullanımdan önce bileşen, kablolama ve yapılandırma koşulları kontrol edilmelidir.

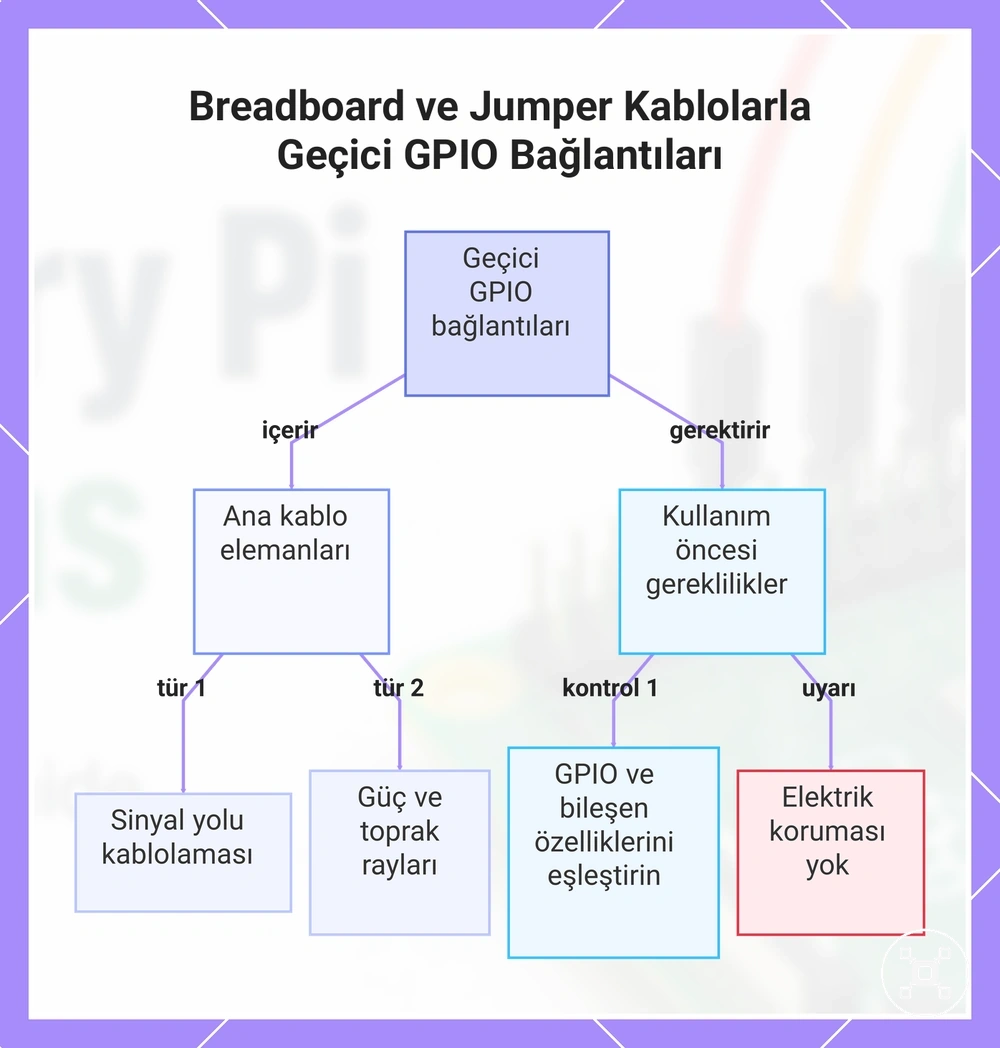

Bu grafik, bir Raspberry Pi üzerinde jumper kablolar ve breadboard'lar ile geçici GPIO bağlantıları oluşturmak için ana kablo elemanlarını ve kullanım öncesi kontrolleri gösterir.

Bu grafik, bir Raspberry Pi üzerinde jumper kablolar ve breadboard'lar ile geçici GPIO bağlantıları oluşturmak için ana kablo elemanlarını ve kullanım öncesi kontrolleri gösterir.

Breadboard rayları, sıraları ve GPIO bağlantıları

Breadboard sürekliliği, bir Raspberry Pi GPIO devresine bağlı parçaların gerçekten bağlı olup olmadığını belirler. Breadboard sıraları, güç rayları ve toprak rayları farklı bağlantı yolları oluşturur, bu nedenle bileşen yerleşimi GPIO bağlantılarının nasıl davrandığını etkiler. Bu bölüm, breadboard rayları, sıraları ve GPIO bağlantıları arasındaki yerel kablolama ilişkisine odaklanır.

Bir GPIO devresine güç uygulamadan önce sıra sürekliliği ve bağlantı düzeni kontrol edilmelidir.

Bir breadboard düzeni, bileşen yerleşimini ve sinyal yönlendirmesini düzenlemek için terminal sıraları, bir merkez boşluk ve raylar kullanır. Bağlı breadboard sıralarına yerleştirilen bileşenler bir yolu paylaşırken, merkez boşluk kart düzeninin iki tarafını ayırır. Güç rayları ve toprak rayları, besleme ve referans bağlantıları için özel yollar sağlar ve sinyal yönlendirme yolu, her bileşen ayağının ve kablolama noktasının nereye yerleştirildiğine bağlıdır. Bir GPIO devresine güç uygulamadan önce sıra sürekliliği ve bağlantı düzeni kontrol edilmelidir.

• Breadboard sıraları: Bileşen yerleşimi için terminal bağlantı noktaları sağlar. Her sıranın sürekliliği, bileşen ayaklarının aynı elektrik yolunu paylaşıp paylaşmadığını belirler.
• Merkez boşluk: Breadboard'un iki tarafını ayırır. Bileşenlerin boşluğun üzerine veya yanına yerleştirilmesi, parçaların devre içinde nasıl bağlandığını değiştirir.
• Güç rayları: Besleme bağlantıları için özel bir yol sağlar. Seçilen ray, devredeki amaçlanan güç bağlantısıyla eşleşmelidir.
• Toprak rayları: Toprak bağlantıları için özel bir yol sağlar. Toprak bağlantılarını sinyal yönlendirmeden ayrı tutmak, net bir devre yolunun korunmasına yardımcı olur.
• Sinyal yönlendirme: GPIO bağlantıları ile bileşen ayakları arasındaki yolu tanımlar. Devreyi test etmeden önce kablolama yolu sıralar ve raylar boyunca izlenmelidir.

GPIO başlıkları için jumper kablo türleri

GPIO başlıkları için jumper kablo türleri, Raspberry Pi GPIO bağlantılarının başlık pinlerine ve breadboard'lara nasıl bağlandığını belirler. Erkekten-dişiye, erkekten-erkeğe ve dişiden-dişiye jumper kablolar, farklı bağlantı noktaları için farklı konnektör uçlarına sahiptir. Bu bölüm, GPIO başlıkları için jumper kablo türlerinin konnektör uyumuna odaklanır.

Bu bölüm, GPIO başlıkları için jumper kablo türlerinin konnektör uyumuna odaklanır.

Doğru jumper kablosu, bağlantı noktasının bir GPIO başlığı, breadboard veya başka bir kablolama noktası olmasına bağlıdır. Konnektör uyumu, bir bağlantının ne kadar güvenli yapıldığını etkilerken, uygun olmayan bir kablo ucu türü gevşek bir bağlantı veya kablolama hatası oluşturabilir. Kablo türü, kullanımdan önce fiziksel düzen ve devre yapılandırmasıyla eşleşmelidir.

• Erkekten-dişiye jumper kablo: Bir breadboard bağlantısı için erkek konnektör ucu ve bir GPIO başlık pini için dişi konnektör ucu kullanır. Konnektör uyumu, Raspberry Pi başlığı ve breadboard'un farklı bağlantı uçları gerektirdiği kurulumlarla eşleşir.
• Erkekten-erkeğe jumper kablo: Breadboard bağlantıları ve diğer pin tipi bağlantı noktaları için her iki tarafta erkek konnektör uçları kullanır. Bağlantı noktası, amaçlanan kablolama yolunu korumak için konnektör ucunu kabul etmelidir.
• Dişiden-dişiye jumper kablo: Uyumlu pin tipi noktalar arasındaki bağlantılar için her iki tarafta dişi konnektör uçları kullanır. Konnektör uyumu, dengesiz bir bağlantıyı önlemek için alıcı pinlerle eşleşmelidir.

Sensörleri ve basit bileşenleri GPIO ile kullanma

Bir Raspberry Pi GPIO bağlantısı, sinyal türü, voltaj aralığı ve kablolama yöntemi bileşen gereksinimleriyle eşleştiğinde bir sensör veya basit bileşenle çalışabilir. Dijital bir sinyal GPIO aracılığıyla okunabilir veya kontrol edilebilirken, analog bir çıkış, Raspberry Pi'nin değeri işleyebilmesi için uygun bir dönüştürme yöntemi gerektirir. Bu bölüm, sensörlerin ve basit bileşenlerin GPIO bağlantılarıyla yerel kullanımına odaklanır.

Bu bölüm, sensörlerin ve basit bileşenlerin GPIO bağlantılarıyla yerel kullanımına odaklanır.

Farklı bileşenler farklı GPIO koşulları gerektirir çünkü sinyalleri ve elektriksel gereksinimleri aynı değildir. Bir düğme dijital bir sinyal sağlayabilirken, bir LED, bağlantı koşullarını yönetmeye yardımcı olması için bir dirençle birlikte bir GPIO çıkış sinyali kullanabilir. Bir I2C modülü veya SPI modülü, GPIO yapılandırması ve pin ataması gerekli bağlantı yöntemini desteklediğinde iletişim arayüzünü kullanır. Uygun bir kablolama koşulunu sağlamak için devreyi bağlamadan önce bileşen türü ve voltaj aralığı kontrol edilmelidir.

• Dijital sensör: Sensör çıkışı ve Raspberry Pi GPIO yapılandırması eşleştiğinde GPIO'nun okuyabileceği bir dijital sinyal kullanır. Kullanımdan önce sensör voltaj aralığı ve kablolama yöntemi GPIO gereksinimleriyle eşleşmelidir.
• Analog çıkışlı sensör: GPIO'nun bir dönüştürme yöntemi olmadan doğrudan okuyamayabileceği bir analog çıkış sağlar. Raspberry Pi'nin bir analog değeri yorumlaması gerektiğinde uygun bir dönüştürücü gereklidir.
• Düğme: Bir anahtar durumunu belirtmek için dijital bir sinyal girişi kullanır. Düğme kablolaması ve GPIO yapılandırması amaçlanan giriş koşuluyla eşleşmelidir.
• LED: Bir gösterge durumunu kontrol etmek için bir GPIO çıkış sinyali kullanır. LED bağlantısı için akım koşullarını yönetmek amacıyla devrede bir direnç kullanılabilir.
• I2C modülü veya SPI modülü: GPIO bağlantıları aracılığıyla bir iletişim arayüzü kullanır. Bağlantıdan önce arayüz türü, pin ataması ve yapılandırma modül gereksinimleriyle eşleşmelidir.
• Basit bileşen: Elektriksel gereksinimleri mevcut GPIO yeteneğiyle eşleştiğinde bir GPIO sinyali kullanır. Farklı akım koşulları gerektiren bileşenler, doğrudan GPIO bağlantısı yerine ek devre gerektirir.

Bir GPIO projesi seçmek, bileşen sinyal türünü, voltaj aralığını ve kablolama yöntemini Raspberry Pi GPIO yeteneğiyle eşleştirmekle başlar. Bir sensör veya basit bileşen, sinyal gereksinimlerine ve yapılandırma koşullarına göre bağlanmalıdır. Bu, sinyal yolunun uygun kalmasına yardımcı olur ve uygun olmayan bağlantı riskini azaltır.

Bu, sinyal yolunun uygun kalmasına yardımcı olur ve uygun olmayan bağlantı riskini azaltır.

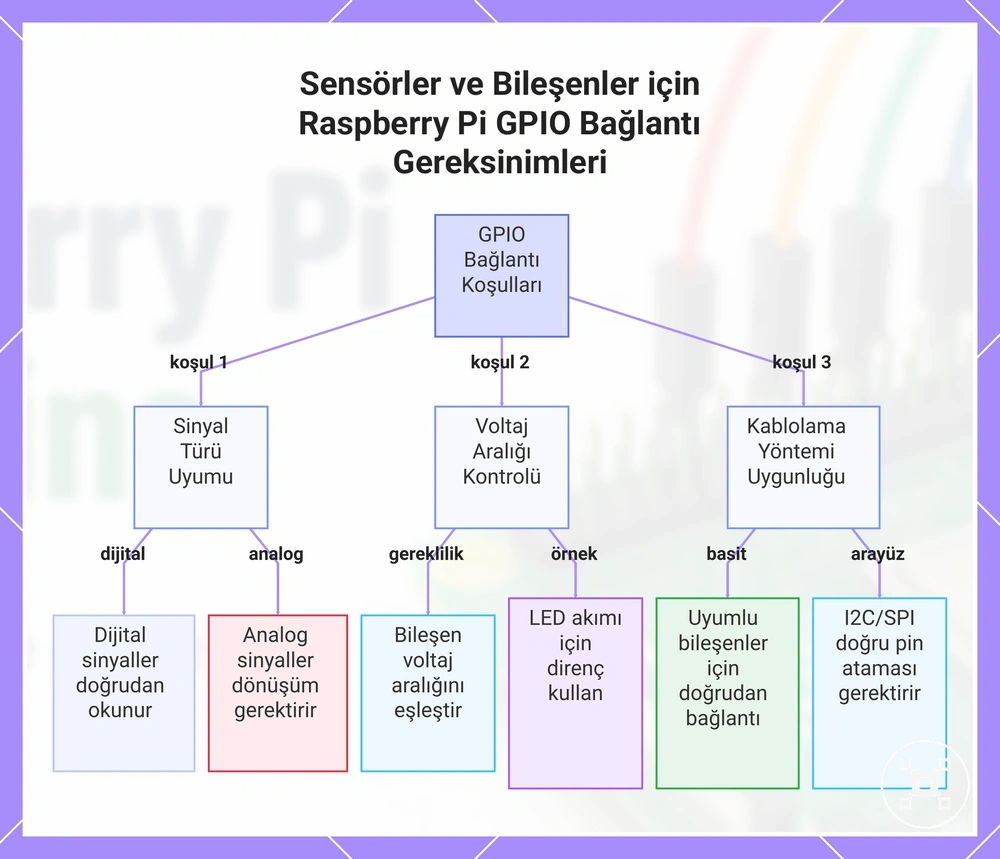

Bu grafik, bir sensör veya basit bileşeni Raspberry Pi GPIO'suna bağlarken kontrol edilmesi gereken üç ana koşulu gösterir: sinyal türü, voltaj aralığı ve kablolama yöntemi.

Raspberry Pi kartları arasında GPIO uyumluluğu

Raspberry Pi kartları arasında GPIO uyumluluğu, başlık varlığına, pin çıkışı sürekliliğine, kart nesline ve aksesuar uyumuna bağlıdır. Bir kart modeliyle çalışan bir GPIO bağlantısı, donanım bağlamadan önce başka bir kartın fiziksel düzenine ve yapılandırmasına karşı kontrol edilmelidir. Bu bölüm, Raspberry Pi kartları arasında GPIO kullanımını etkileyen uyumluluk koşullarına odaklanır.

Bu bölüm, Raspberry Pi kartları arasında GPIO kullanımını etkileyen uyumluluk koşullarına odaklanır.

Raspberry Pi specifications, GPIO bağlantılarını etkileyen donanım farklılıklarını belirlemeye yardımcı olan kart ölçütleri sağlar. 40-pin başlık, birçok kartta ortak bir GPIO bağlantı düzeni sağlarken, daha küçük kartlar veya eski düzenler, mevcut başlık pinlerinin ve pin çıkışı sürekliliğinin doğrulanmasını gerektirebilir. HAT ve uzantı uyumluluğu, kart modeline, yazılım yapılandırmasına ve GPIO alanı etrafındaki fiziksel boşluğa bağlıdır. Aksesuar uyumu, konnektör hizalaması veya yazılım pin numaralandırması bağlantı kararını etkilediğinde kart modeli doğrulanmalıdır.

Öğe	Uyumluluk koşulu	Pratik karar
40-pin başlık	Eşleşen başlık varlığı ve pin çıkışı sürekliliği gerektirir	GPIO aksesuarlarını bağlamadan önce kart modelini doğrulayın
Daha küçük kartlar	Farklı başlık düzenlerine veya mevcut GPIO bağlantılarına sahip olabilir	Başka bir kart için tasarlanmış donanımı kullanmadan önce fiziksel pin düzenini kontrol edin
Eski düzenler	Başlık yapılandırması ve pin atamasının doğrulanmasını gerektirir	Kart modelini aksesuar gereksinimleriyle karşılaştırın
HAT veya uzantı	Eşleşen GPIO bağlantıları, yazılım yapılandırması ve fiziksel boşluk gerektirir	Kurulumdan önce uyum ve yapılandırmayı doğrulayın
Yazılım pin numaralandırması	Seçilen kart yapılandırması için doğru numaralandırma yöntemini gerektirir	Yazılım referanslarını amaçlanan GPIO atamasıyla eşleştirin

GPIO uzantıları, breakout kartlar ve başlık aksesuarları

GPIO uzantıları, breakout kartlar ve başlık aksesuarları, GPIO bağlantılarının elektriksel sınırlarını değiştirmeden erişimi, etiketlemeyi, aralığı veya bağlantı düzenini iyileştirerek Raspberry Pi GPIO kablolamasını kolaylaştırabilir. Her aksesuarın uyumluluğu, kart modeline, konnektör düzenine, uyum kısıtlamasına ve amaçlanan kablolama yöntemine bağlıdır. Bu bölüm, GPIO uzantıları, breakout kartlar ve başlık aksesuarları için yerel uyumluluk faktörlerine odaklanır.

Aksesuar seçimi, Raspberry Pi GPIO düzeni ve kurulumun fiziksel gereksinimleriyle eşleşmelidir.

Aksesuar seçimi, Raspberry Pi GPIO düzeni ve kurulumun fiziksel gereksinimleriyle eşleşmelidir. Bir GPIO uzantı kartı, başlık pinlerine erişimi iyileştirebilirken, bir breakout kart prototip oluşturma sırasında GPIO bağlantıları için daha net etiketleme sağlayabilir. Şerit kablo, pin başlığı düzenlemeleri ve breadboard adaptörleri, kullanımdan önce eşleşen konnektör uyumu ve fiziksel boşluk gerektirir. Aksesuarlar kablolamayı düzenleyebilir ancak varsayılan olarak uygun olmayan sinyal yollarını veya yanlış bağlantıları güvenli hale getirmezler.

• GPIO uzantı kartı: Başlık pinlerinin fiziksel erişimini veya düzenini değiştirerek GPIO bağlantılarına erişimi iyileştirir. Uyumluluk, kart modeline, konnektör düzenine ve mevcut alana bağlıdır.
• Breakout kart: GPIO bağlantıları için etiketleme ile daha erişilebilir bir kablolama düzeni sağlar. Pin düzeni, bağlantıdan önce gerekli GPIO başlık düzeniyle eşleşmelidir.
• Şerit kablo: GPIO başlık erişimini başka bir konuma genişletir. Kablo yönü, konnektör uyumu ve kart düzeni amaçlanan bağlantı yoluyla eşleşmelidir.
• Pin başlığı: GPIO aksesuarları için fiziksel bağlantı noktaları sağlar. Başlık düzeni, gerekli kablolama noktaları ve aksesuar tasarımıyla eşleşmelidir.
• Breadboard adaptörü: GPIO başlık pinlerini breadboard tabanlı bir prototip kurulumuna bağlar. Adaptör uyumu ve kablolama düzeni, kart yapılandırmasıyla eşleşmelidir.
• Etiketleme: Kablolama sırasında GPIO bağlantılarını tanımlamaya yardımcı olur. Etiketler, bileşenleri bağlamadan önce gerçek pin atamasına karşı kontrol edilmelidir.

GPIO aksesuarları, daha kolay erişim, daha net tanımlama veya tekrarlanan prototip oluşturma ana hedef olduğunda kullanışlıdır. Yeni başlayanlar, kablolama karışıklığını azaltmak için breakout kartları ve etiketlemeyi faydalı bulabilirken, dar kasalar fiziksel boşluk kısıtlamalarını ele alan aksesuarlar gerektirebilir. Kullanımdan önce kart modeli, aksesuar uyumu ve bağlantı gereksinimleri doğrulanmalıdır.

Kullanımdan önce kart modeli, aksesuar uyumu ve bağlantı gereksinimleri doğrulanmalıdır.

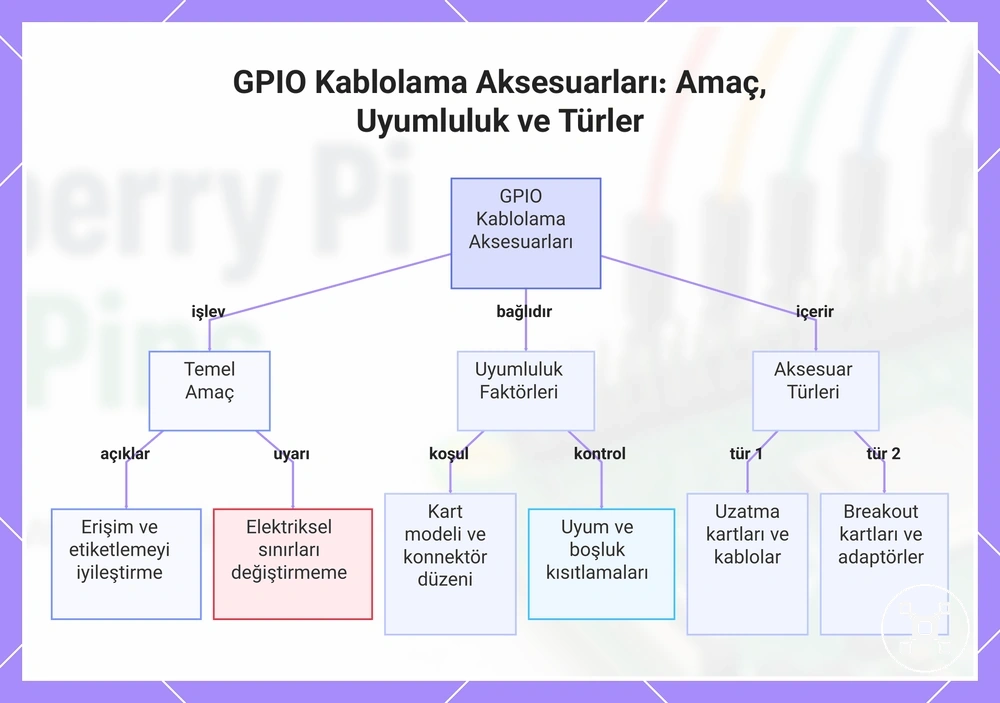

Bu grafik, Raspberry Pi için GPIO kablolama aksesuarlarının temel amacını, uyumluluk faktörlerini ve yaygın türlerini gösterir.

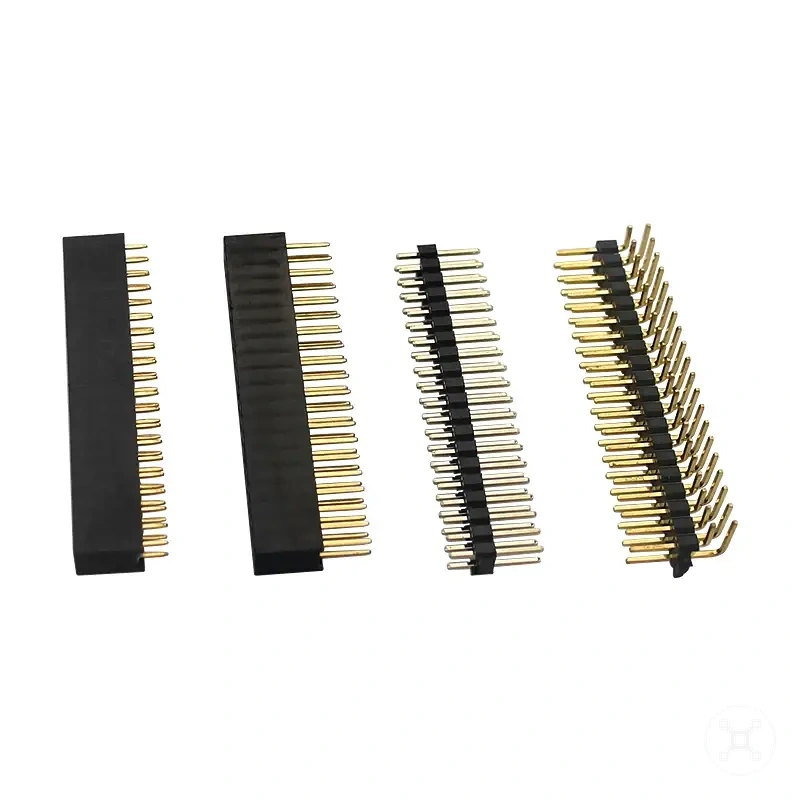

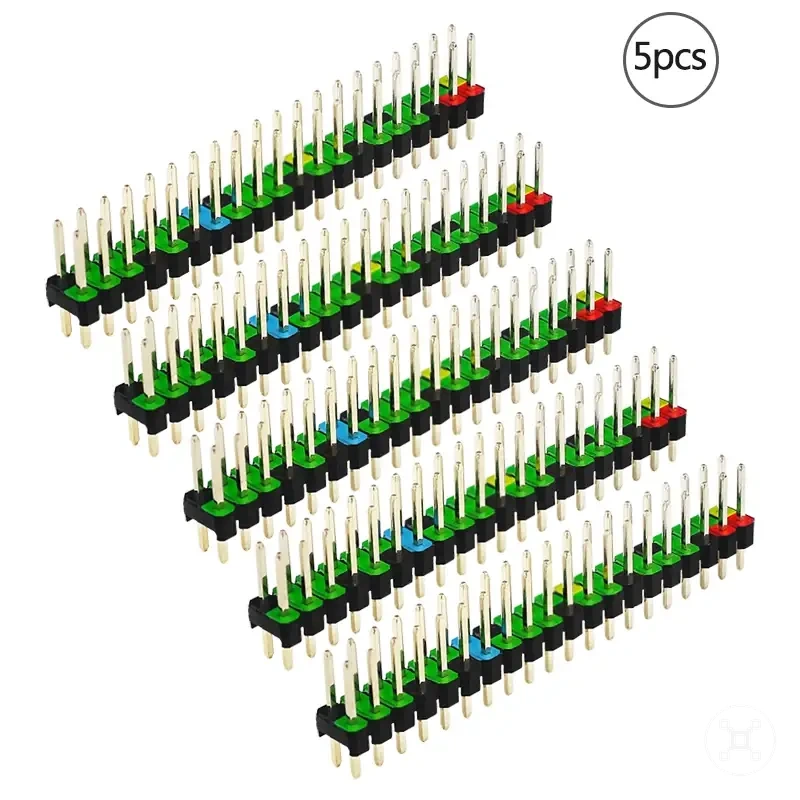

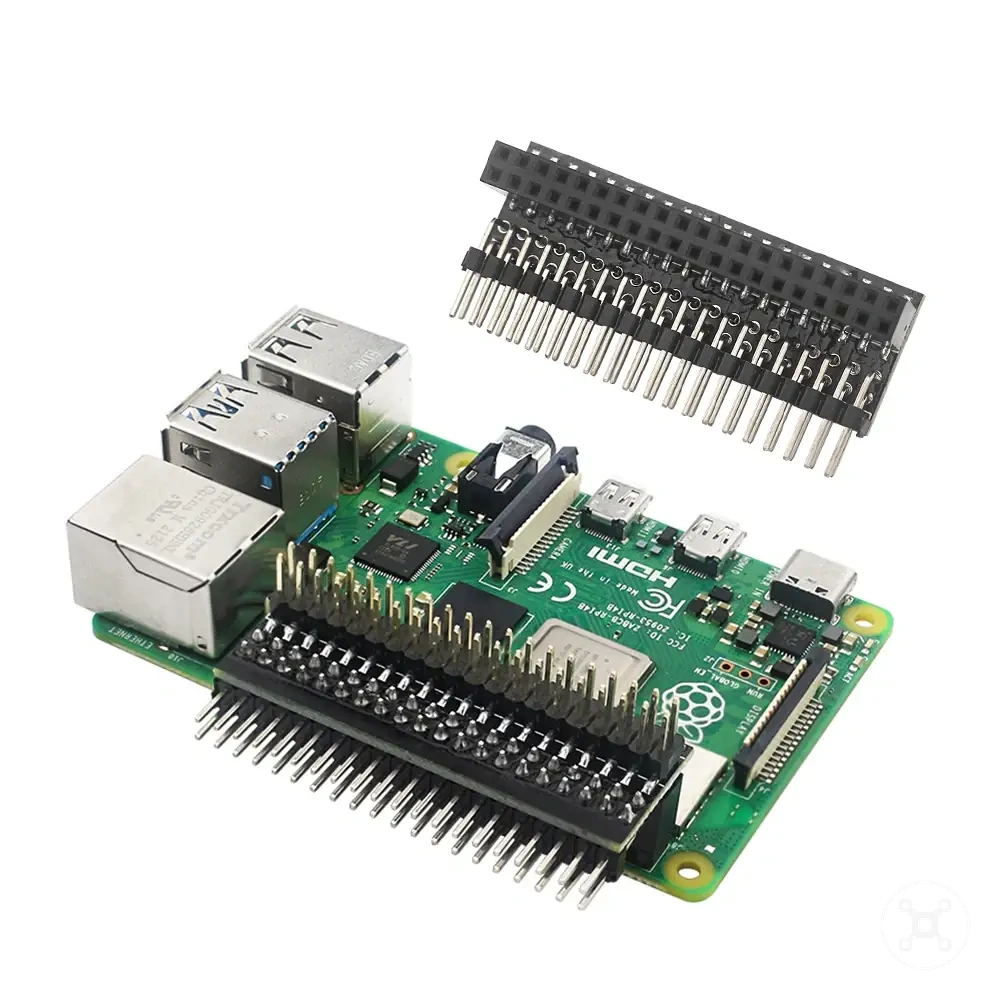

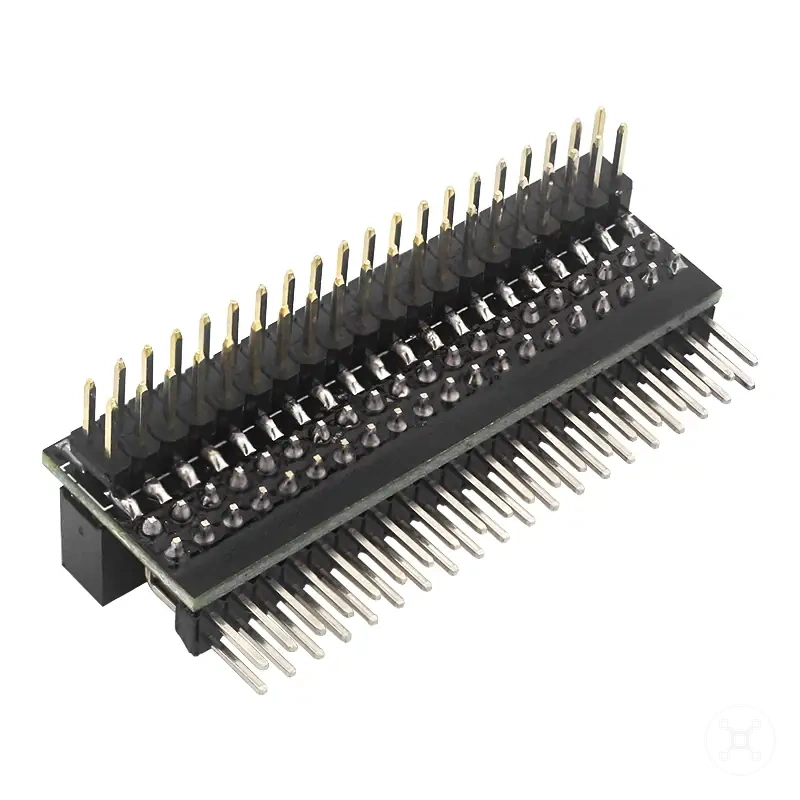

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

GPIO güvenlik sınırları ve koruma temelleri

GPIO güvenliği, Raspberry Pi GPIO bağlantılarının uygun voltaj, akım, kablolama yönü ve bileşen koruma koşullarıyla eşleştirilmesine bağlıdır. Basit görünen bir devre, bağlı cihaz farklı elektriksel gereksinimler getirdiğinde yine de koruma bileşenleri gerektirebilir. Bu bölüm, yerel GPIO güvenlik sınırlarına ve koruma temellerine odaklanır.

Bu bölüm, yerel GPIO güvenlik sınırlarına ve koruma temellerine odaklanır.

GPIO bağlantıları, kullanımdan önce sinyal koşulları, bileşen gereksinimleri ve koruma yöntemleri açısından kontrol edilmelidir. Aşağıdaki kontrol listesi, yaygın risk koşullarını, olası etkiyi ve uygun olmayan bağlantıları azaltmaya yardımcı olan koruma eylemini tanımlar.

• 3.3V mantık: Raspberry Pi GPIO sinyalleri 3.3V mantık koşullarını kullanır. Farklı sinyal seviyelerine sahip bileşenler, GPIO bağlantılarına bağlanmadan önce uygun bir arayüz yöntemi gerektirir.
• 5V maruziyeti: Daha yüksek bir voltaj koşuluna maruz kalan bir GPIO pini, kart için risk oluşturabilir. Voltaj seviyeleri eşleşmediğinde bir seviye kaydırıcı veya başka bir uygun arayüz yöntemi gerekebilir.
• Akım sınırı: GPIO pinleri, daha yüksek akımlı bileşenler için doğrudan güç yerine sinyal kontrolü sağlar. Bir bileşen, GPIO bağlantı yeteneğinin ötesinde elektriksel koşullar gerektirdiğinde bir sürücü devresi kullanılmalıdır.
• Direnç: LED gibi bileşenler, devredeki akım yolunu yönetmek için bir direnç gerektirebilir. Bir direnç, bileşen gereksinimlerini amaçlanan GPIO bağlantısıyla eşleştirmeye yardımcı olur.
• Kısa devre: Güç ve toprak yolları arasındaki yanlış kablolama, kısa devre koşulu oluşturabilir. Güç uygulanmadan önce kablolama yönünü ve bağlantı yollarını kontrol etmek bu riski azaltmaya yardımcı olur.
• Ortak toprak: GPIO sinyalleri kullanan bileşenler, paylaşılan bir ortak toprak referansı gerektirebilir. Sinyal yolunun doğru çalışması için toprak bağlantısı devre tasarımıyla eşleşmelidir.
• Seviye kaydırıcı veya izolasyon: Farklı voltaj koşullarına veya elektriksel gereksinimlere sahip bileşenler, bağlantıdan önce bir seviye kaydırıcı, izolasyon yöntemi veya sürücü devresi gerektirebilir.

Basit görünen bir devre, bileşen sinyal türü, voltaj aralığı veya akım gereksinimi Raspberry Pi GPIO koşullarıyla eşleşmediğinde yine de bir direnç, seviye kaydırıcı veya sürücü devresi gerektirebilir. Bağlantıdan önce bileşen gereksinimlerini ve koruma yöntemini kontrol etmek, daha güvenli bir GPIO kurulumunun sağlanmasına yardımcı olur.

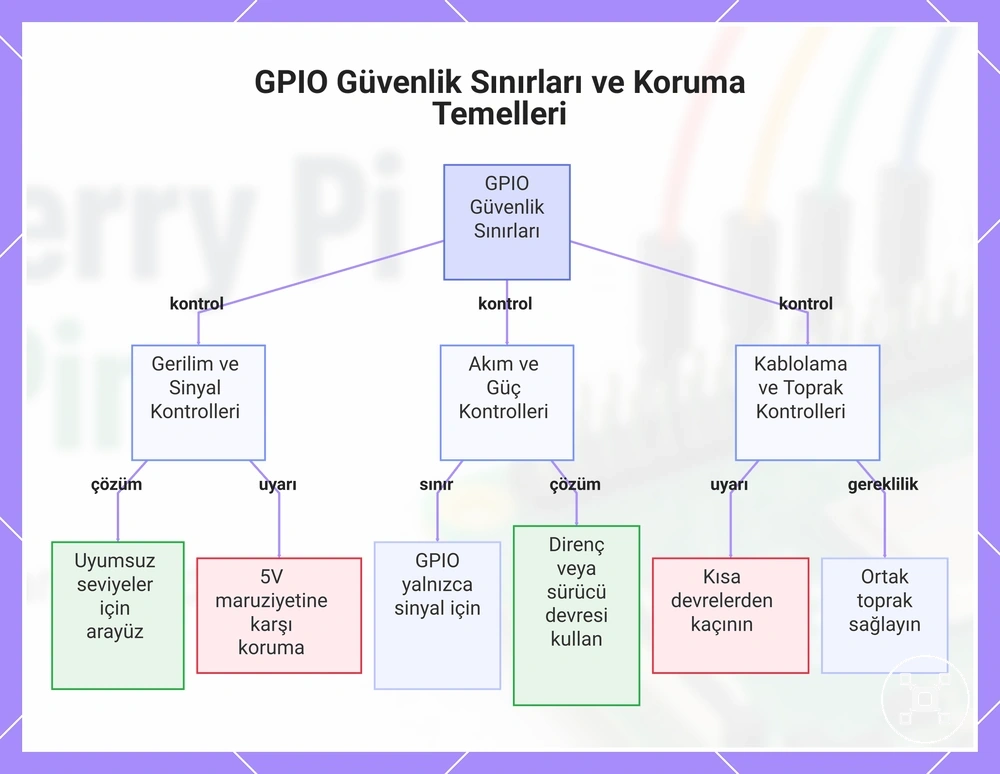

Bu grafik, Raspberry Pi GPIO bağlantıları için ana güvenlik kontrollerini ve koruma yöntemlerini gösterir.

Bu grafik, Raspberry Pi GPIO bağlantıları için ana güvenlik kontrollerini ve koruma yöntemlerini gösterir.

Voltaj sınırları ve 5V riskleri

Raspberry Pi GPIO pinleri, 3.3V mantık bağlantıları olarak ele alınmalıdır çünkü bir voltaj uyumsuzluğu, devre küçük veya basit görünse bile risk oluşturabilir. Bir cihaz, bir GPIO giriş pinine uygun olmayan bir sinyal seviyesi gönderdiğinde veya kablolama bir sinyal bağlantısını bir güç piniyle karıştırdığında 5V riski oluşabilir. Bu bölüm, GPIO bağlantılarının yerel voltaj sınırlarına ve 5V risklerine odaklanır.

Bu bölüm, GPIO bağlantılarının yerel voltaj sınırlarına ve 5V risklerine odaklanır.

Aşağıdaki uyarı kontrol listesi, bileşenleri bağlamadan önce dikkat edilmesi gereken voltajla ilgili koşulları tanımlar.

• 3.3V mantık: Raspberry Pi GPIO bağlantıları 3.3V mantık koşullarını kullanır. Farklı bir sinyal seviyesi çıkışı veren bir bileşen, bir giriş pinine ulaşmadan önce uygun bir arayüz yöntemi kullanmalıdır.
• 5V mantık cihazı: Bir GPIO girişine doğrudan bağlanan bir 5V mantık cihazı voltaj uyumsuzluğu oluşturabilir. Cihazdan gelen sinyal seviyesi GPIO giriş gereksinimleriyle eşleşmediğinde bir seviye kaydırıcı gerekebilir.
• Sensör çıkışı: Bir sensör çıkışı, bir GPIO giriş pinine bağlamadan önce kontrol edilmelidir. Çıkış sinyali koşulu, ek dönüştürme veya korumanın gerekli olup olmadığını belirler.
• Güç pini karışıklığı: Bir sinyal kablosunu amaçlanan GPIO bağlantısı yerine bir güç pinine bağlamak uygun olmayan bir elektriksel koşul oluşturabilir. Kablolamadan önce başlık pini tanımlaması kontrol edilmelidir.

Basit görünen bir devre, bileşen çıkışı, voltaj koşulu veya kablolama düzeni Raspberry Pi GPIO gereksinimleriyle eşleşmediğinde yine de bir seviye kaydırıcı veya başka bir koruma yöntemi gerektirebilir. Kullanımdan önce sensör çıkışını, giriş pini rolünü ve bağlantı yolunu kontrol etmek, uygun olmayan voltaj koşulları riskini azaltmaya yardımcı olur.

Kısa devreler, akım yükü ve koruma parçaları

Güvenli Raspberry Pi GPIO kablolaması, akım yükünü sınırlamaya ve devre yolu üzerinden istenmeyen bağlantıları önlemeye bağlıdır. Elektrik akışı yanlış yola ulaştığında veya bir GPIO bağlantısının kaldırabileceği sınırı aştığında, kısa devre veya uygun olmayan akım koşulu risk oluşturabilir. Bu bölüm, kısa devrelerin, akım yükünün ve koruma parçalarının yerel koruma rolüne odaklanır.

Bu bölüm, kısa devrelerin, akım yükünün ve koruma parçalarının yerel koruma rolüne odaklanır.

Aşağıdaki kontrol listesi, risk oluşturabilecek bileşen koşullarını ve uygun GPIO bağlantılarının sağlanmasına yardımcı olan koruma eylemlerini tanımlar.

• Direnç: Bir direnç, akım yönetimi gerektiren bileşenler için akım yolunu kontrol eder. Eksik veya uygun olmayan bir direnç, bağlı bileşen ve GPIO devresi için uygun olmayan bir koşul oluşturabilir.
• Akım yükü: Daha yüksek akım gereksinimi olan bir bileşen, yük pin kapasitesini aştığında doğrudan bir GPIO bağlantısı üzerinden sürülmemelidir. Bir transistör sürücüsü veya röle sürücüsü, GPIO sinyal yolunu daha yüksek akımlı bileşen yolundan ayırır.
• Kısa devre: Amaçlanmayan devre yolları arasındaki doğrudan bağlantı, kısa devre koşulu oluşturabilir. Güç uygulamadan önce kablolama noktalarını ve güç bağlantılarını kontrol etmek bu riski azaltmaya yardımcı olur.
• Ortak toprak: Ortak bir toprak, bağlı bileşenler arasında ortak bir referans yolu sağlar. Sinyal koşullarının uygun kalması için toprak bağlantısı devre tasarımıyla eşleşmelidir.
• Transistör sürücüsü ve röle sürücüsü: Sürücü devreleri, GPIO bağlantılarının farklı akım gereksinimlerine sahip bileşenleri kontrol etmesine olanak tanır. Sürücü, GPIO sinyali ile bağlı yük arasında ayrı bir kontrol yolu sağlar.
• Kutupluluk: Bileşen kutupluluğu, yönlü elektriksel davranışa sahip parçalar için gerekli bağlantı yönünü belirler. Kablolamadan önce kutupluluğu kontrol etmek, uygun olmayan devre koşullarının önlenmesine yardımcı olur.

Yazılım ayarları tek başına, yanlış kablolama, aşırı akım veya uygun olmayan bileşen bağlantılarından kaynaklanan elektriksel hasarı önleyemez. Güç uygulamadan önce koruma parçaları ve devre kontrolleri, bileşen gereksinimleri, kablolama düzeni ve GPIO yapılandırmasıyla eşleşmelidir.

Yaygın GPIO hataları ve bağlantı sorunları

Yaygın GPIO hataları ve bağlantı sorunları genellikle yanlış pin numaralandırması, kablolama süreklilik sorunları, voltaj uyumsuzluğu, eksik toprak bağlantıları veya yanlış bileşen varsayımlarından kaynaklanır. Önce Raspberry Pi GPIO yapılandırmasını, kablolama yolunu ve bağlı bileşenleri kontrol etmek, daha geniş donanım teşhisine geçmeden önce olası sorunu belirlemeye yardımcı olabilir. Bu bölüm, yaygın GPIO hataları ve bağlantı sorunlarının yerel teşhisine odaklanır.

Bu bölüm, yaygın GPIO hataları ve bağlantı sorunlarının yerel teşhisine odaklanır.

Aşağıdaki sorun giderme tablosu, yaygın GPIO belirtilerini olası nedenler, kontroller ve her sonucun anlamı ile eşleştirir.

Belirti	Olası nitelik sorunu	Kontrol	Anlamı
GPIO sinyali yanıt vermiyor	Yanlış pin numaralandırması	Koddaki numaralandırma modunu doğrulayın ve fiziksel GPIO başlık pinleriyle karşılaştırın	Yazılım referansı ve fiziksel GPIO bağlantısı aynı pini göstermiyor olabilir
Bileşen etkinleşmiyor	Ters kablo	GPIO bağlantıları ile bileşen arasındaki kablolama yolunu izleyin	Sinyal yolu amaçlanan bağlantı noktasına ulaşmıyor olabilir
LED veya bileşen beklenmedik şekilde davranıyor	Eksik direnç veya yanlış bileşen varsayımı	Bileşen gereksinimlerini ve devre düzenini kontrol edin	Devre ek koruma veya farklı bir kablolama yöntemi gerektirebilir
Giriş sinyali algılanmıyor	Eksik toprak veya yanlış arayüz	Ortak toprak bağlantısını kontrol edin ve seçilen arayüz pinlerini doğrulayın	GPIO girişi gerekli referansa veya iletişim yoluna sahip olmayabilir
GPIO cihazı yanlış davranıyor	Voltaj uyumsuzluğu	Cihaz çıkış sinyalinin GPIO giriş gereksinimleriyle eşleşip eşleşmediğini kontrol edin	Bağlantıdan önce uygun bir dönüştürme yöntemi gerekebilir
Prototip aralıklı çalışıyor	Gevşek breadboard bağlantısı	Breadboard yerleşimini, kablolama noktalarını ve fiziksel bağlantıları kontrol edin	Bağlantı kararsız olduğu için sinyal durumu değişebilir

GPIO'ya özgü teşhis, daha geniş donanım sorunlarına geçmeden önce kablolama, pin ataması, bileşen bağlantısı ve yapılandırmaya odaklanmalıdır. Sorun GPIO'ya özgü teşhisin dışında olduğunda, Raspberry Pi portları ve bağlantı seçenekleri daha geniş bir bağlantı kapsamına girer.

Sorun giderme yaklaşımı, Raspberry Pi GPIO davranışını diğer platformlarla karşılaştırırken de farklılık gösterebilir.

Sorun giderme yaklaşımı, Raspberry Pi GPIO davranışını diğer platformlarla karşılaştırırken de farklılık gösterebilir. Raspberry Pi ve mikrodenetleyici kartları bölümünde açıklanan farklılıklar, sorunun bir GPIO bağlantı sorunundan ziyade platform tasarımıyla ilgili olup olmadığını belirlemeye yardımcı olabilir.
