Diagnóstico de falha na inicialização e superaquecimento do Raspberry Pi

Falha na inicialização e superaquecimento do Raspberry Pi são problemas de diagnóstico em que o sintoma visível nem sempre identifica a causa subjacente. Um Raspberry Pi que não inicializa pode apresentar ausência de vídeo, sintomas de subtensão, problemas com a mídia de inicialização ou comportamento relacionado ao calor. A solução de problemas começa separando sintomas de causas antes de trocar componentes.

A solução de problemas começa separando sintomas de causas antes de trocar componentes.

Quando um Raspberry Pi não exibe vídeo, apresenta sinais de subtensão, sintomas de cartão microSD corrompido ou comportamento de superaquecimento, o mesmo sintoma pode apontar para verificações diferentes. O hub do Raspberry Pi fornece o contexto mais amplo para entender as categorias de Raspberry Pi hub, enquanto esta página se concentra em identificar sintomas relacionados à inicialização e ao calor antes de decisões de substituição. A verificação da fonte de alimentação, conexão do cabo, mídia de inicialização, sinais de vídeo e condições de refrigeração ajuda a direcionar o diagnóstico.

Uma ordem de diagnóstico segura começa com a observação do sintoma, a verificação dos sinais visíveis e, em seguida, a avaliação da condição relacionada.

Uma ordem de diagnóstico segura começa com a observação do sintoma, a verificação dos sinais visíveis e, em seguida, a avaliação da condição relacionada. Estabilidade da fonte de alimentação, conexão do cabo, estado do cartão microSD ou outra mídia de inicialização, fluxo de ar de refrigeração, carga de trabalho e comportamento de throttling fornecem diferentes pistas de diagnóstico. Separar ausência de vídeo de falha de inicialização e separar um problema de calor de outro problema de inicialização cria um caminho mais claro em direção à verificação correta.

Índice⌄

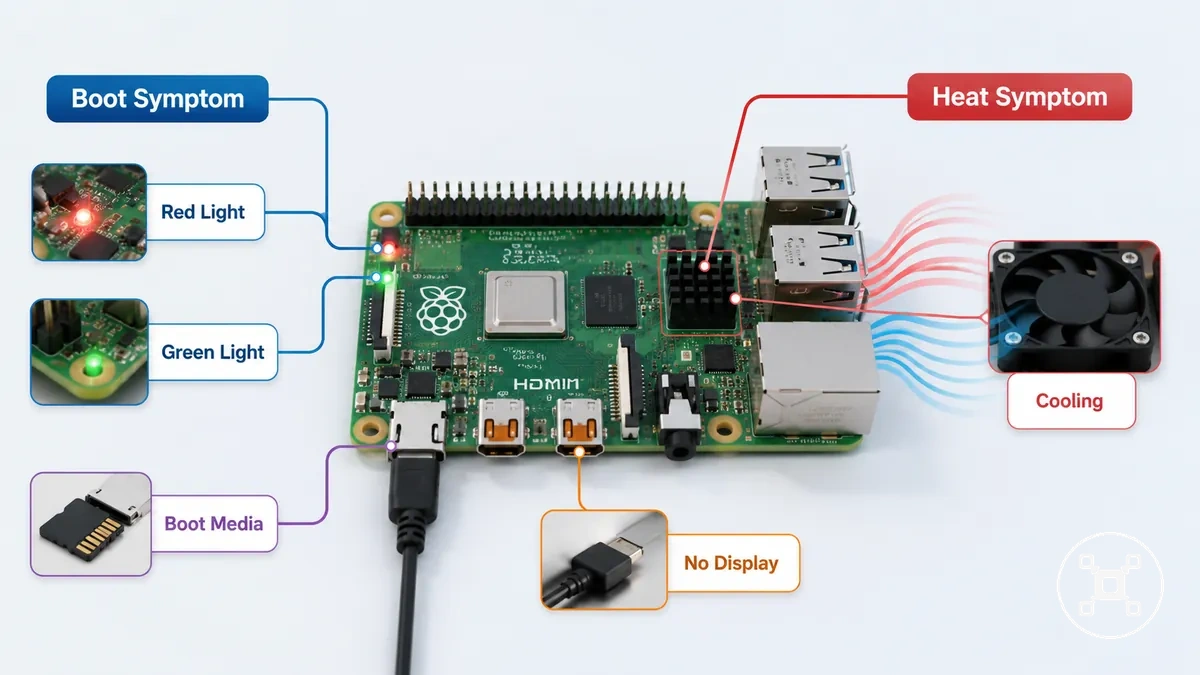

Sintomas de inicialização e calor antes de substituir peças

Os sintomas do Raspberry Pi devem ser separados antes de qualquer decisão de substituição, pois o mesmo sintoma de inicialização ou sintoma de calor pode apontar para diferentes direções de diagnóstico. Um sintoma de inicialização, como luz vermelha, luz verde ou condição de ausência de vídeo, é um sinal visível que requer verificação adicional, em vez de uma decisão direta de substituição. Identificar a categoria do sintoma primeiro ajuda a reduzir o risco de substituição.

Identificar a categoria do sintoma primeiro ajuda a reduzir o risco de substituição.

Os sintomas de inicialização e calor são classificados por sinais visíveis, comportamento de inicialização e comportamento térmico. Uma luz vermelha é um sinal relacionado à alimentação, uma luz verde é um sinal de atividade, ausência de vídeo é um sintoma de saída de vídeo, e desligamento ou throttling são sinais relacionados ao calor que exigem verificação da carga de trabalho e das condições de refrigeração. Sintomas semelhantes podem ter diferentes direções de diagnóstico dependendo do modelo do Raspberry Pi, fonte de alimentação, estado do armazenamento, conexão de vídeo e ambiente de refrigeração.

Essas categorias ajudam a identificar o que verificar antes de substituir peças.

A tabela abaixo separa os sintomas comuns de inicialização e calor do Raspberry Pi por sinal visível, direção provável de diagnóstico e risco de substituição. Essas categorias ajudam a identificar o que verificar antes de substituir peças.

Sintoma	Sinal visível	Direção provável de diagnóstico	Risco de substituição
Sintoma de inicialização	Comportamento da luz de alimentação ou luz de atividade sem a saída esperada de inicialização	Verificar sinais de inicialização, condições de alimentação e estado da mídia de inicialização antes de identificar a causa	Substituir peças antes da verificação pode atingir a área de diagnóstico errada
Ausência de vídeo	Tela em branco ou saída de vídeo ausente	Verificar o caminho de vídeo e separar sintomas de vídeo de falha real de inicialização	Substituir o Raspberry Pi sem confirmar o estado de inicialização pode não resolver o sintoma
Sintoma de luz de alimentação	Comportamento da luz vermelha ou outro indicador de alimentação	Verificar condições da fonte de alimentação e sinais de inicialização relacionados	Um sinal de alimentação visível por si só não identifica um componente específico com falha
Sintoma de calor	Throttling, desligamento ou estabilidade reduzida durante a carga de trabalho	Verificar carga de trabalho, fluxo de ar e condições de refrigeração relacionadas ao comportamento térmico	Substituir peças de refrigeração sem confirmar a condição de calor pode não resolver o sintoma subjacente

Sintomas sem inicialização, sem vídeo e luz de alimentação vermelha

Uma luz de alimentação vermelha com sintomas de ausência de vídeo ou sem inicialização é um sinal visível, não um diagnóstico final. O Raspberry Pi requer verificações locais do comportamento do LED de alimentação, saída de vídeo, mídia de inicialização e comportamento de inicialização antes de identificar a direção provável.

Uma luz de alimentação vermelha com sintomas de ausência de vídeo ou sem inicialização é um sinal visível, não um diagnóstico final.

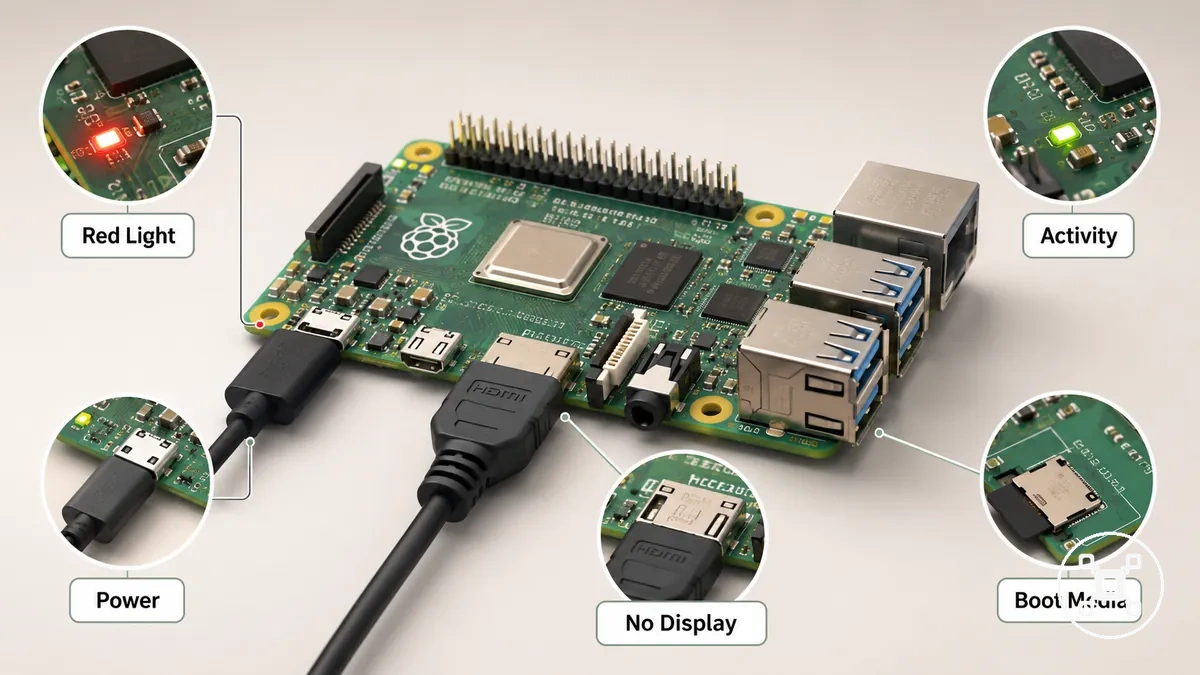

Um Raspberry Pi que exibe luz de alimentação vermelha, tela em branco ou ausência de atividade de inicialização fornece diferentes sinais de diagnóstico. Verifique o estado do LED de alimentação, confirme a conexão HDMI e o caminho de vídeo, verifique se a mídia de inicialização, como um cartão microSD, está presente e observe a atividade durante a inicialização. Essas verificações ajudam a separar um sintoma de vídeo, um sintoma relacionado à alimentação ou um problema de mídia de inicialização antes de considerar outras ações.

• LED de alimentação: Verifique a luz vermelha de alimentação e o estado da conexão de alimentação durante a inicialização.
• Conexão de vídeo: Verifique o cabo HDMI e o caminho de saída de vídeo quando o Raspberry Pi não exibe vídeo.
• Mídia de inicialização: Verifique se o cartão microSD ou outra mídia de inicialização está presente e se a atividade de inicialização pode ser observada.
• Encaixe dos cabos: Verifique as conexões dos cabos de alimentação e vídeo como parte da revisão dos sinais visíveis.
• Resposta de atividade: Observe o comportamento de inicialização e os sinais de atividade antes de decidir o que verificar a seguir.

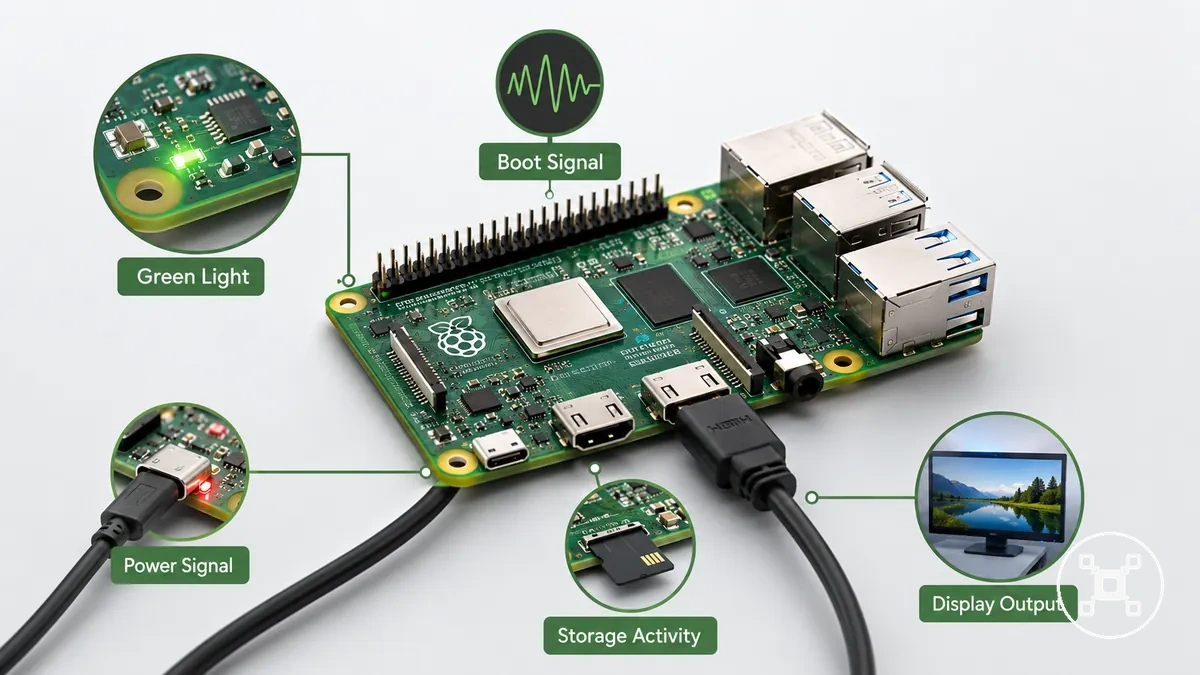

Padrões de luz verde de atividade e sinais de inicialização

O comportamento da luz verde de atividade é um sinal de diagnóstico que pode indicar atividade de armazenamento ou progresso da inicialização, mas não é um código universal para um problema específico do Raspberry Pi. O padrão de piscada deve ser interpretado em conjunto com o sinal de alimentação, a saída de vídeo, a condição da mídia de inicialização e o estágio de inicialização.

Nenhuma atividade, atividade irregular e padrões de atividade repetida fornecem diferentes sinais para revisão.

Uma luz verde de atividade fornece evidência contextual durante a inicialização, em vez de um diagnóstico final. O significado de um padrão de piscada pode mudar com o modelo do Raspberry Pi, o estado do firmware e a condição de inicialização; portanto, a interpretação da luz de atividade deve ser combinada com verificações de alimentação, vídeo e armazenamento. Nenhuma atividade, atividade irregular e padrões de atividade repetida fornecem diferentes sinais para revisão.

Uma luz verde de atividade fornece evidência contextual durante a inicialização, em vez de um diagnóstico final.

Use a luz verde de atividade como parte de uma verificação local de inicialização:

• Sem atividade: Verifique os sinais de alimentação e a presença da mídia de inicialização quando a luz verde de atividade não mostrar a atividade esperada de inicialização.
• Atividade irregular: Revise a atividade de armazenamento, o estágio de inicialização e a atividade de leitura quando o padrão de piscada não seguir o comportamento esperado.
• Atividade repetida: Compare o padrão de atividade com a condição da mídia de inicialização e o comportamento de inicialização antes de identificar uma direção provável.
• Atividade de armazenamento: Verifique a mídia de inicialização e os sinais de acesso ao armazenamento junto com a saída de vídeo e os sinais de alimentação.

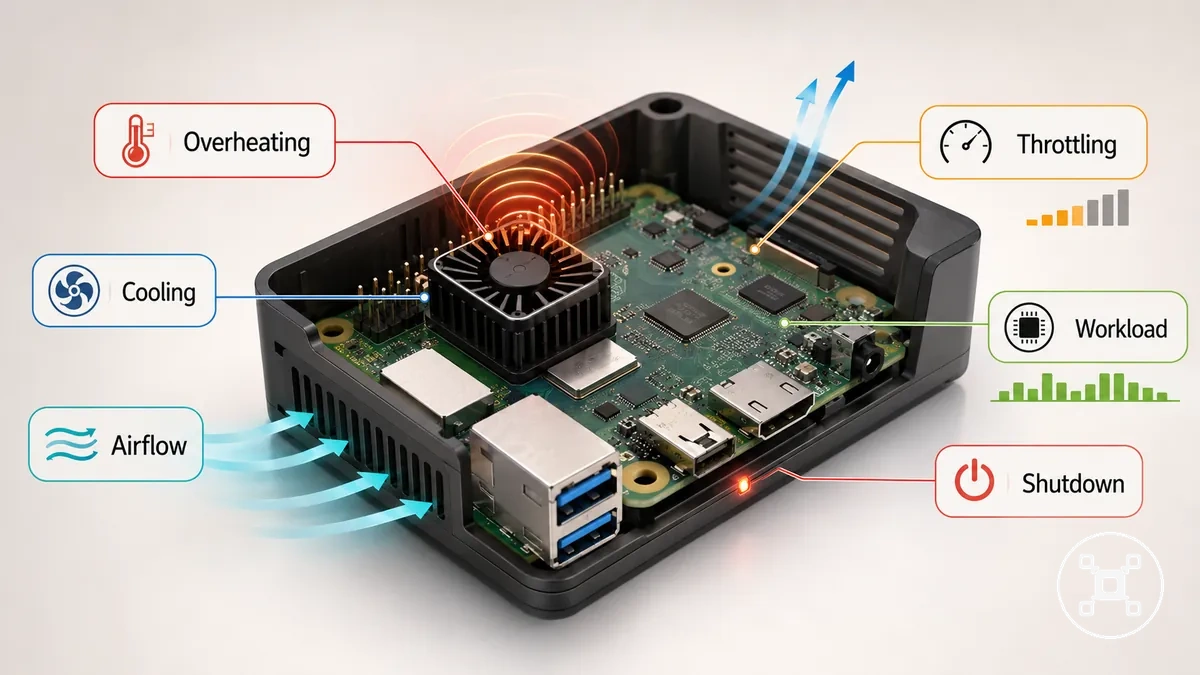

Sintomas de superaquecimento, throttling e desligamento inesperado

Os sintomas de superaquecimento geralmente aparecem por meio de throttling, instabilidade, avisos térmicos ou comportamento de desligamento, em vez de um único sinal universal. O comportamento da temperatura do Raspberry Pi deve ser avaliado por meio da carga de trabalho, fluxo de ar, condição do gabinete e condições de refrigeração antes de conectar um sintoma a uma causa relacionada ao calor.

Os sintomas relacionados ao calor podem mudar entre carga de trabalho sustentada e condições de inicialização.

Os sintomas relacionados ao calor podem mudar entre carga de trabalho sustentada e condições de inicialização. Um Raspberry Pi sob carga de trabalho mais alta pode apresentar comportamento de temperatura diferente de um sistema que se torna instável durante a inicialização. Verifique avisos de temperatura, mudanças de desempenho, momento do desligamento, fluxo de ar ao redor do gabinete e condições de refrigeração em conjunto para separar sintomas relacionados ao calor de outras causas de instabilidade.

Um Raspberry Pi sob carga de trabalho mais alta pode apresentar comportamento de temperatura diferente de um sistema que se torna instável durante a inicialização.

Use estas verificações de sintomas para identificar possíveis condições térmicas:

• Throttling: Desempenho reduzido durante a carga de trabalho pode indicar uma condição térmica que deve ser revisada com a intensidade da carga de trabalho e as condições de refrigeração.
• Aviso térmico: Um aviso de temperatura deve ser verificado juntamente com o fluxo de ar, o design do gabinete e as condições de refrigeração para identificar possíveis fatores relacionados ao calor.
• Desligamento: O desligamento inesperado durante a carga de trabalho pode estar associado ao comportamento térmico, mas outras causas também devem ser consideradas durante o diagnóstico.
• Fluxo de ar e gabinete: O gabinete e as condições de fluxo de ar influenciam o comportamento térmico e devem ser verificados quando sintomas de superaquecimento aparecerem.
• Condição de refrigeração: A configuração de refrigeração e as condições do ambiente devem ser revisadas quando ocorrerem sintomas térmicos.

Causas de falha de inicialização relacionadas à alimentação e subtensão

Alimentação instável é uma das primeiras causas de falha de inicialização do Raspberry Pi a serem verificadas, pois condições inconsistentes de alimentação podem afetar o comportamento de inicialização. Os sintomas de subtensão devem ser verificados por meio da fonte de alimentação, do cabo de alimentação e da carga conectada antes de considerar a substituição.

Os sintomas de subtensão devem ser verificados por meio da fonte de alimentação, do cabo de alimentação e da carga conectada antes de considerar a substituição.

A estabilidade da alimentação é influenciada pelo modelo do Raspberry Pi, saída do adaptador, condição do cabo, queda de tensão e carga dos periféricos durante a inicialização. Uma fonte de alimentação com condições de saída inadequadas, um cabo de alimentação com resistência aumentada ou periféricos conectados que aumentam a demanda de corrente podem contribuir para um comportamento instável de inicialização. Testar com uma alimentação conhecidamente boa e reduzir a carga conectada ajuda a separar sintomas relacionados à alimentação de outras causas de inicialização.

Os critérios a seguir ajudam a avaliar as condições de alimentação antes de decisões de substituição.

Os critérios a seguir ajudam a avaliar as condições de alimentação antes de decisões de substituição. Para critérios de alimentação específicos do modelo e requisitos relacionados, consulte requisitos de energia da Raspberry Pi.

• Saída do adaptador: Verifique a saída da fonte de alimentação em relação aos requisitos do modelo do Raspberry Pi e observe se o comportamento de inicialização muda.
• Cabo de alimentação: Verifique a qualidade do cabo e a condição da conexão, pois a queda de tensão através do cabo pode afetar a estabilidade da inicialização.
• Sinais de subtensão: Revise indicadores de baixa tensão ou comportamento instável de inicialização como sinais de que as condições de alimentação precisam de verificação adicional.
• Carga de periféricos: Reduza os periféricos conectados para verificar se uma demanda de corrente menor altera o comportamento de inicialização.
• Alimentação conhecidamente boa: Teste com uma configuração de alimentação verificada e compare o comportamento de inicialização observado antes de substituir peças.

Este gráfico mostra os principais critérios para avaliar alimentação e subtensão como causas de falha de inicialização em um Raspberry Pi, incluindo verificações na fonte de alimentação, comportamento do sistema e um teste de verificação.

Fontes de alimentação fracas, cabos instáveis e avisos de baixa tensão

Uma fonte de alimentação fraca, um cabo instável ou um aviso de baixa tensão podem impedir a inicialização confiável do Raspberry Pi, mesmo quando o dispositivo parece estar ligado. Esses sintomas no caminho de alimentação devem ser verificados por meio do adaptador, cabo, conector e carga dos periféricos antes de considerar a substituição.

Esses sintomas no caminho de alimentação devem ser verificados por meio do adaptador, cabo, conector e carga dos periféricos antes de considerar a substituição.

O adaptador, o cabo de alimentação e o conector devem ser revisados em conjunto, pois a queda de tensão, a qualidade da conexão e a carga dos periféricos podem influenciar a estabilidade da inicialização. Um aviso de baixa tensão ou comportamento instável de inicialização pode indicar uma condição no caminho de alimentação que requer verificação, enquanto o efeito depende do modelo do Raspberry Pi e do hardware conectado. Verifique uma variável de cada vez, revisando a conexão física, reduzindo a carga dos periféricos ou comparando o comportamento com uma configuração de alimentação conhecidamente boa.

Verifique uma variável de cada vez, revisando a conexão física, reduzindo a carga dos periféricos ou comparando o comportamento com uma configuração de alimentação conhecidamente boa.

Use estas verificações locais para identificar condições de alimentação fraca:

• Adaptador: Verifique a condição do adaptador e se o comportamento de inicialização do Raspberry Pi muda com uma fonte de alimentação adequada para o modelo.
• Cabo de alimentação: Verifique a qualidade do cabo e a condição da conexão, pois a queda de tensão através do cabo pode contribuir para um comportamento instável de inicialização.
• Conector: Verifique o encaixe e a estabilidade do conector durante a inicialização para identificar possíveis problemas físicos no caminho de alimentação.
• Aviso de baixa tensão: Revise ícones ou mensagens de aviso como sinais de que as condições de alimentação precisam de verificação adicional.
• Carga de periféricos: Reduza os periféricos conectados e observe se uma carga menor altera a estabilidade da inicialização.

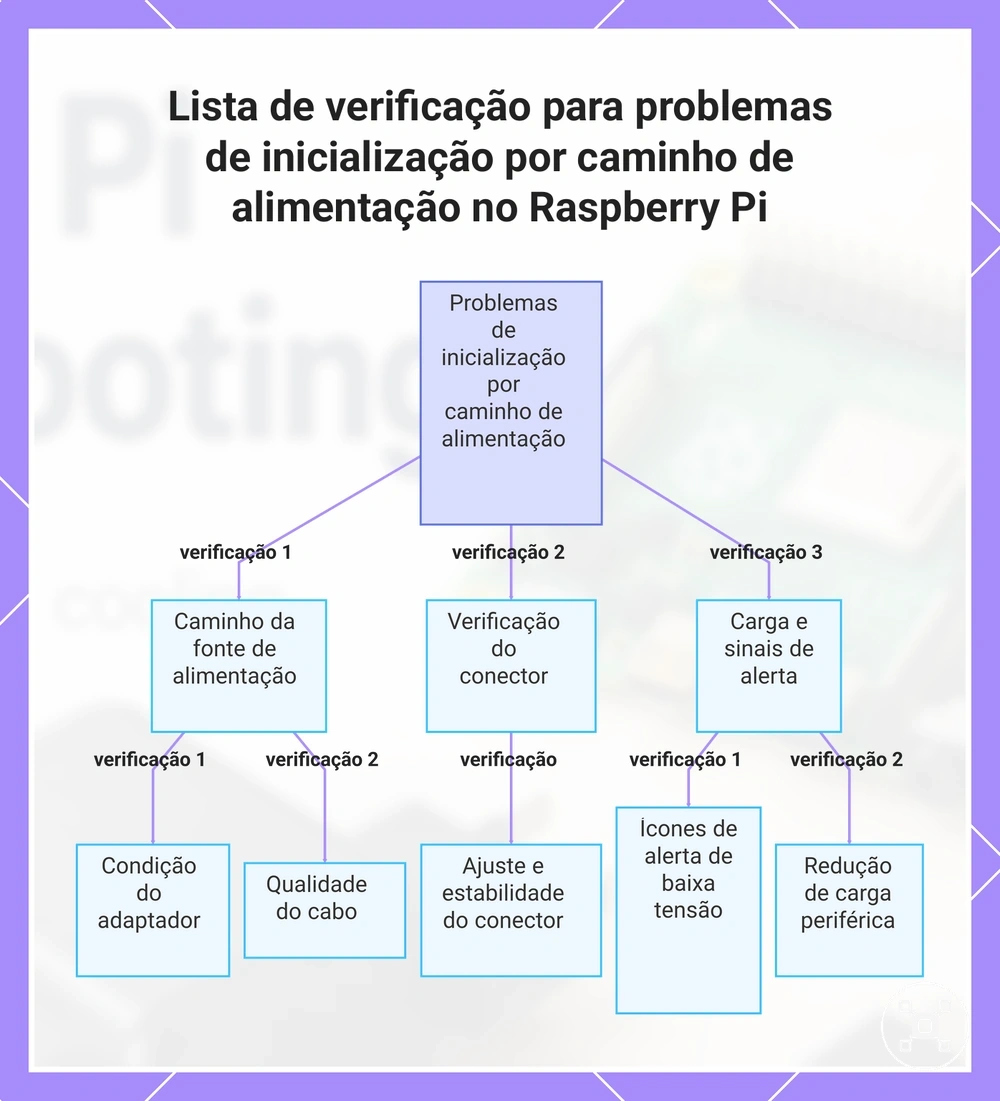

Este gráfico descreve as principais verificações para identificar e resolver problemas no caminho de alimentação que causam inicialização instável no Raspberry Pi.

Subtensões, quedas de energia e recuperação após perda brusca de energia

Subtensões e quedas de energia podem interromper a inicialização do Raspberry Pi e criar problemas de recuperação após uma interrupção inesperada de energia. Uma perda brusca de energia pode afetar o comportamento de reinicialização e pode criar risco ao sistema de arquivos quando operações de armazenamento são interrompidas.

O risco ao sistema de arquivos é condicional e depende do estado da atividade de armazenamento quando a interrupção ocorre.

As verificações de recuperação devem se concentrar em identificar o evento de energia e observar a condição de inicialização resultante. Verifique a conexão de alimentação, o estado da mídia de inicialização, a integridade do armazenamento e a carga dos periféricos conectados antes de decidir sobre ações adicionais. O risco ao sistema de arquivos é condicional e depende do estado da atividade de armazenamento quando a interrupção ocorre. Evite ciclos repetidos de perda brusca de energia como um teste de rotina, pois isso pode introduzir incerteza adicional durante o diagnóstico.

1. Interrupção de energia: Verifique se ocorreu uma subtensão ou queda de energia antes do problema de inicialização e compare o comportamento de inicialização posterior.
2. Comportamento de reinicialização: Observe se o Raspberry Pi reinicia normalmente ou falha repetidamente após o evento de energia.
3. Mídia de inicialização: Verifique a condição da mídia de inicialização quando uma perda de energia for seguida por comportamento incomum de inicialização.
4. Integridade do armazenamento: Revise a condição do armazenamento quando houver risco ao sistema de arquivos após uma perda brusca de energia.
5. Carga de periféricos: Reduza os periféricos conectados e compare a estabilidade da inicialização para identificar se a carga adicional afeta a recuperação.

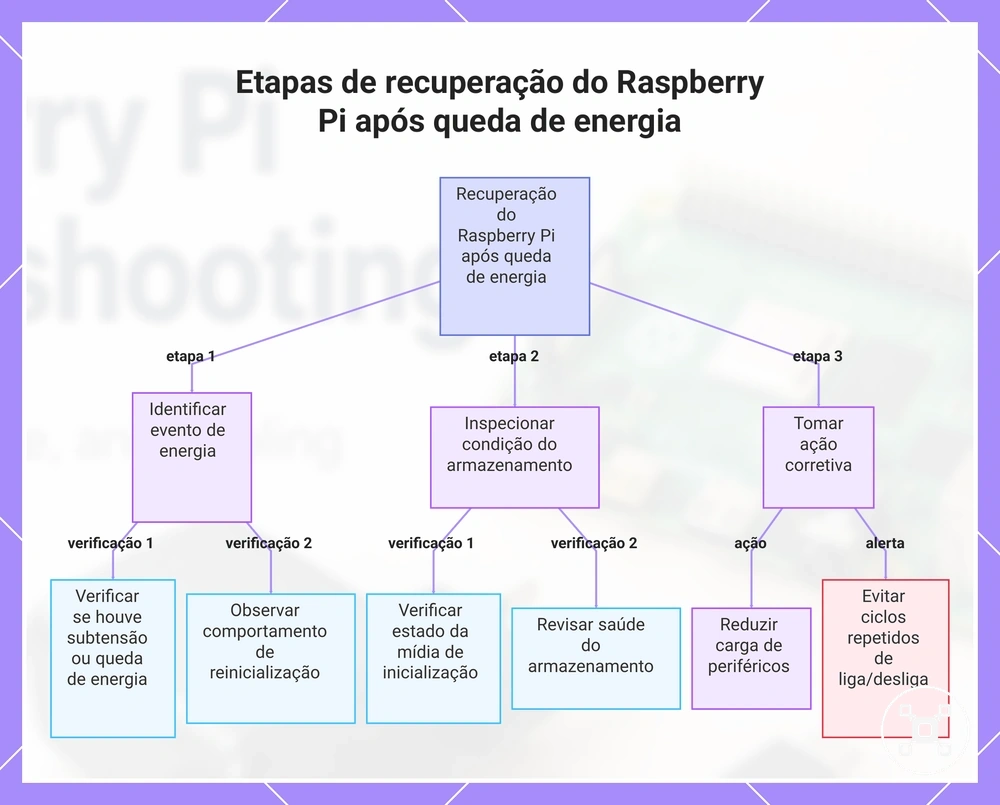

Este gráfico mostra as principais etapas de diagnóstico para recuperar um Raspberry Pi após uma queda de energia, incluindo identificar o evento de energia, inspecionar o armazenamento e tomar ações corretivas.

Problemas com a mídia de inicialização e o sistema operacional

A falha de inicialização do Raspberry Pi pode ser causada pela mídia de inicialização ou pela imagem do sistema operacional, em vez da própria placa. Problemas com a mídia de inicialização podem afetar a inicialização quando o dispositivo de armazenamento não pode ser lido corretamente, a imagem do SO não tem integridade ou o processo de inicialização não pode continuar nas condições atuais de boot.

A falha de inicialização do Raspberry Pi pode ser causada pela mídia de inicialização ou pela imagem do sistema operacional, em vez da própria placa.

O comportamento da mídia de inicialização depende da legibilidade do cartão, da correção da imagem, do estado do bootloader, da condição da EEPROM e da compatibilidade do adaptador de armazenamento. Um cartão microSD, SSD ou mídia de inicialização USB, ou adaptador de armazenamento podem produzir diferentes resultados de inicialização quando falha de leitura, problemas de integridade da imagem ou condições de acesso afetam a inicialização. Verificar o dispositivo de armazenamento, a imagem do SO, o bootloader e o estado da EEPROM ajuda a separar causas relacionadas à mídia de preocupações ao nível da placa.

Verificar o dispositivo de armazenamento, a imagem do SO, o bootloader e o estado da EEPROM ajuda a separar causas relacionadas à mídia de preocupações ao nível da placa.

A tabela a seguir organiza os problemas comuns de mídia de inicialização e sistema operacional antes das decisões de substituição:

Problema	Evidência	Verificação	O que significa
Corrupção do cartão	Falha de leitura ou resultado inesperado de inicialização do cartão microSD	Verificar a legibilidade do cartão microSD e comparar o comportamento de inicialização com armazenamento verificado	A condição do armazenamento pode afetar os resultados da inicialização e deve ser verificada antes da substituição
Imagem de SO incorreta	Falha de inicialização após gravar ou alterar a imagem do sistema operacional	Verificar a integridade da imagem do SO e confirmar se a imagem corresponde à configuração pretendida	O problema de inicialização pode estar relacionado aos dados da imagem, em vez da placa Raspberry Pi
Problema no adaptador de armazenamento	SSD ou mídia de inicialização USB não produz o comportamento de inicialização esperado	Verificar a conexão do adaptador de armazenamento e as condições de compatibilidade	O caminho do adaptador pode afetar o acesso à mídia de inicialização
Condição do bootloader ou EEPROM	O comportamento de inicialização não corresponde ao comportamento esperado	Verificar o estado do bootloader e da EEPROM como parte da verificação	O processo de inicialização pode exigir verificação de configuração antes de ações adicionais

Para categorias de armazenamento mais amplas e opções de mídia, consulte opções de armazenamento para Raspberry Pi. A verificação de corrupção, compatibilidade e integridade da imagem deve ocorrer antes de substituir o armazenamento ou hardware.

Cartões microSD corrompidos e mídia de inicialização ilegível

Um cartão microSD corrompido pode fazer com que um Raspberry Pi pareça não responder mesmo quando a alimentação está estável. A mídia de inicialização ilegível pode impedir a inicialização quando a condição do cartão, o estado do sistema de arquivos ou a integridade da imagem afeta o processo de boot.

A regravação da imagem ou reformatação deve ser abordada com cautela, pois o estado atual dos dados pode não ser preservado.

Verifique a condição do cartão microSD, a legibilidade do sistema de arquivos e o resultado da inicialização antes de assumir que o armazenamento precisa ser substituído. Um erro de leitura, estado de mídia de inicialização com falha ou falha repetida de inicialização pode exigir verificação da integridade da imagem, regravação da imagem no cartão ou comparação dos resultados com um cartão de teste. A regravação da imagem ou reformatação deve ser abordada com cautela, pois o estado atual dos dados pode não ser preservado.

Verifique a condição do cartão microSD, a legibilidade do sistema de arquivos e o resultado da inicialização antes de assumir que o armazenamento precisa ser substituído.

Use estas verificações para identificar problemas de mídia de inicialização ao nível do cartão:

• Ler o cartão: Verifique se o cartão microSD está acessível e se erros de leitura aparecem durante a verificação.
• Verificar sistema de arquivos: Revise a legibilidade do sistema de arquivos quando a falha de inicialização segue problemas de acesso ao armazenamento.
• Verificar integridade da imagem: Verifique a integridade da imagem antes de testar o resultado da inicialização novamente.
• Regravação da imagem: Use a regravação da imagem como uma etapa de verificação quando a condição da mídia de inicialização exigir teste, considerando primeiro a possível perda de dados.
• Comparar com um cartão de teste: Use a comparação com um cartão de teste para separar sintomas relacionados ao cartão de outras causas de inicialização do Raspberry Pi.

Imagens de SO incorretas, problemas de bootloader e verificações de recuperação da EEPROM

Uma imagem de SO incorreta, um caminho de inicialização não suportado ou um problema de bootloader pode impedir a inicialização do Raspberry Pi mesmo quando a alimentação e o armazenamento parecem funcionais. A verificação da imagem, do caminho de inicialização e do estado de recuperação ajuda a separar problemas de configuração de outras causas de falha de inicialização.

A verificação da imagem, do caminho de inicialização e do estado de recuperação ajuda a separar problemas de configuração de outras causas de falha de inicialização.

Verifique o caminho de inicialização em ordem, revisando a compatibilidade do modelo, a condição da imagem do SO, o tipo de mídia de inicialização, a ordem de boot, o estado do bootloader e a condição da EEPROM. Essas verificações de recuperação podem diferir por modelo de Raspberry Pi e configuração de boot; portanto, o comportamento do bootloader ou da EEPROM deve ser interpretado usando as condições relevantes do modelo, em vez de tratado como um processo de recuperação universal.

1. Correspondência da imagem do SO: Verifique se a imagem do SO corresponde ao modelo do Raspberry Pi e verifique a integridade da imagem antes de avaliar o resultado da inicialização.
2. Tipo de mídia de inicialização: Verifique se o tipo de mídia de inicialização selecionado corresponde ao caminho de inicialização pretendido e à configuração de armazenamento.
3. Ordem de inicialização: Revise a ordem de inicialização quando mais de um caminho de boot ou tipo de mídia suportado estiver envolvido.
4. Estado do bootloader: Verifique a condição do bootloader quando o comportamento de inicialização não corresponder ao caminho de boot esperado.
5. Recuperação da EEPROM: Realize uma verificação de recuperação da EEPROM somente com orientação qualificada para o modelo, pois o comportamento de recuperação depende do modelo do Raspberry Pi e da condição atual.

Problemas de vídeo que simulam uma falha de inicialização

Um Raspberry Pi pode concluir o processo de inicialização sem exibir saída de vídeo; portanto, uma tela em branco não indica automaticamente uma falha de inicialização. Os sintomas de ausência de vídeo devem ser separados dos sintomas de falha de inicialização verificando o caminho de vídeo e as evidências disponíveis de inicialização.

Verificar o caminho de vídeo separadamente ajuda a distinguir um problema de tela de um problema de inicialização mais amplo.

O diagnóstico de ausência de vídeo depende da conexão HDMI, condição do cabo, entrada do monitor, comportamento do adaptador, negociação de resolução e sinais de atividade de inicialização. Um Raspberry Pi com atividade de inicialização, resposta de rede ou outra evidência de inicialização pode estar funcionando mesmo quando a tela permanece em branco. Verificar o caminho de vídeo separadamente ajuda a distinguir um problema de tela de um problema de inicialização mais amplo.

Um Raspberry Pi com atividade de inicialização, resposta de rede ou outra evidência de inicialização pode estar funcionando mesmo quando a tela permanece em branco.

Use estas verificações de vídeo antes de considerar a substituição da placa:

• Porta HDMI: Verifique a porta HDMI selecionada e o caminho de vídeo quando nenhuma saída de vídeo aparecer.
• Cabo: Verifique a conexão e a condição do cabo HDMI, pois problemas no cabo podem afetar o sinal visível.
• Entrada do monitor: Verifique se a entrada do monitor corresponde à fonte HDMI conectada quando a tela mostrar uma tela em branco.
• Adaptador: Verifique o caminho do adaptador de vídeo, pois o comportamento do adaptador pode afetar a detecção e a saída do sinal.
• Resolução: Verifique a negociação de resolução quando a atividade de inicialização estiver presente, mas a saída de vídeo estiver ausente.
• Atividade de inicialização: Verifique a atividade de inicialização, evidência de rede ou atividade de armazenamento antes de tratar a ausência de vídeo como falha de inicialização.

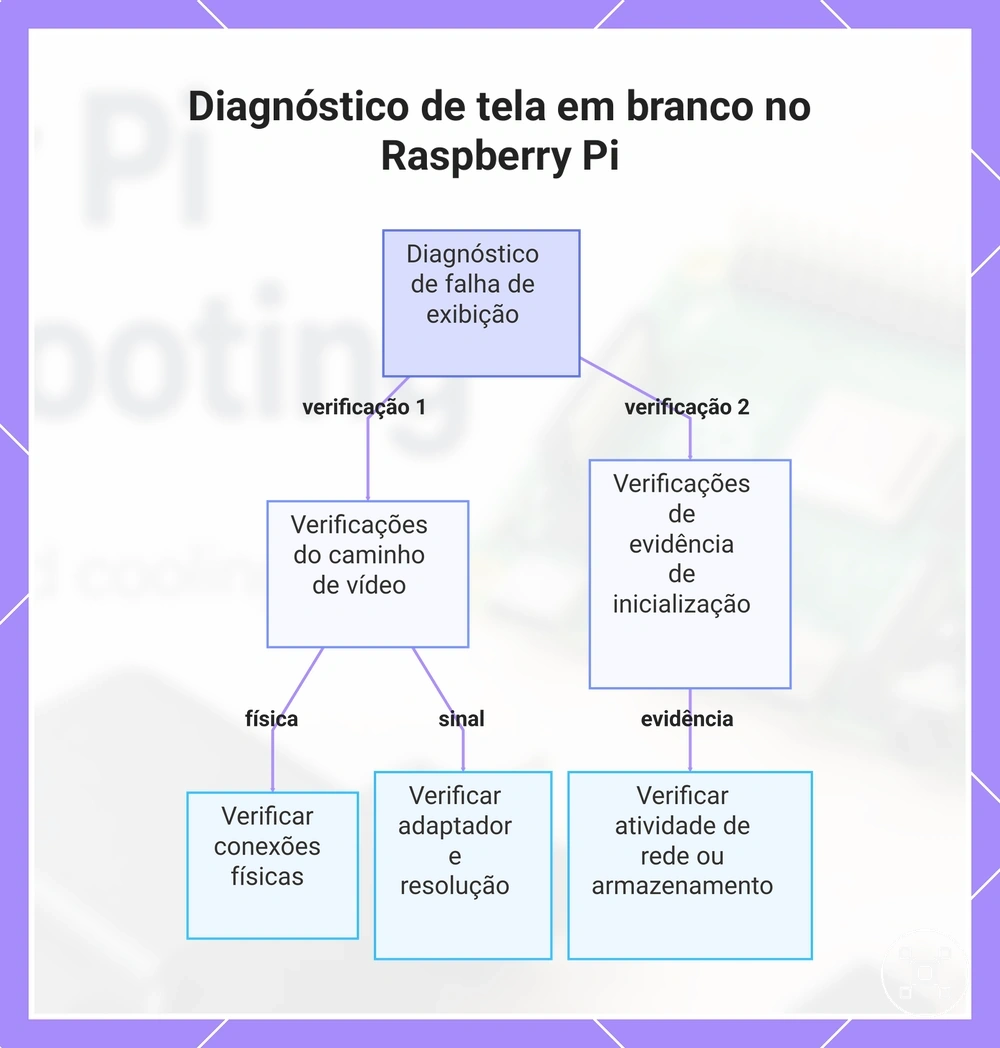

Este gráfico mostra as principais verificações para separar um problema de exibição de uma falha de inicialização quando um Raspberry Pi não mostra saída de vídeo.

Problemas de detecção na porta HDMI, cabo e monitor

Problemas de saída HDMI podem impedir a exibição visível de vídeo mesmo quando o Raspberry Pi está funcionando. Uma condição de ausência de vídeo deve ser verificada através do caminho de vídeo, incluindo a porta HDMI, o cabo HDMI, o adaptador e a entrada do monitor, antes de tratar o problema como uma falha de hardware.

Problemas de saída HDMI podem impedir a exibição visível de vídeo mesmo quando o Raspberry Pi está funcionando.

A detecção de vídeo depende da conexão HDMI, do encaixe do cabo, da qualidade do adaptador, da seleção de entrada do monitor e da negociação de vídeo. Verifique cada variável de vídeo separadamente e reteste uma alteração de cada vez para identificar se o problema vem do caminho de conexão, do comportamento da resolução ou da detecção do sinal.

• Porta HDMI: Verifique a porta HDMI selecionada e o caminho de conexão, pois a saída escolhida pode afetar a detecção de vídeo.
• Cabo HDMI: Verifique o encaixe e a condição do cabo, pois a qualidade da conexão pode influenciar a saída de vídeo.
• Adaptador: Verifique a qualidade e a compatibilidade do adaptador quando um adaptador for usado entre o Raspberry Pi e o monitor.
• Entrada do monitor: Verifique se a entrada do monitor corresponde à fonte HDMI conectada antes de alterar outras configurações de vídeo.
• Resolução: Verifique o comportamento da resolução quando a negociação de vídeo não produzir saída visível.
• Reteste de variável: Altere uma variável de vídeo de cada vez para comparar a saída resultante e restringir a condição do caminho de vídeo.

Raspberry Pi inicializa mas não exibe saída visível

Um Raspberry Pi pode inicializar com sucesso sem exibir saída visível; portanto, a atividade de inicialização sem vídeo deve primeiro ser verificada como um problema de saída de vídeo, em vez de ser assumida como uma falha de inicialização. A distinção entre uma inicialização headless e uma verdadeira falha de inicialização depende das evidências disponíveis do sistema em execução.

Verifique sinais de que o Raspberry Pi está operando antes de focar na configuração de vídeo.

Verifique sinais de que o Raspberry Pi está operando antes de focar na configuração de vídeo. O comportamento da luz de atividade, a presença na rede, a resposta do teclado e a atividade de armazenamento podem indicar progresso da inicialização mesmo quando nenhuma saída visível aparece. Se esses sinais sugerirem que o sistema está em execução, a tela em branco aponta para o caminho de vídeo ou configuração de vídeo, em vez de confirmar uma falha completa de inicialização.

• Luz de atividade: Verifique o comportamento da luz de atividade para identificar se a atividade de inicialização está ocorrendo após a energização.
• Presença na rede: Verifique a disponibilidade de rede quando o Raspberry Pi pode estar em execução sem saída de vídeo visível.
• Resposta do teclado: Verifique a resposta do teclado como um sinal local de que o sistema pode estar aceitando entrada.
• Atividade de armazenamento: Verifique a atividade de armazenamento como evidência adicional de progresso da inicialização.
• Configuração de vídeo: Revise a configuração de vídeo quando múltiplos sinais de inicialização existirem, mas a tela permanecer em branco.

Causas de superaquecimento e soluções de refrigeração

O superaquecimento do Raspberry Pi deve ser diagnosticado por meio da carga de trabalho, ambiente, fluxo de ar do gabinete e hardware de refrigeração em conjunto antes de decidir por uma mudança na refrigeração. O comportamento térmico depende de condições como modelo do Raspberry Pi, carga do processador, calor ambiente, design do gabinete e o método de refrigeração utilizado.

Para critérios mais amplos sobre como adequar abordagens de refrigeração às condições do Raspberry Pi, consulte requisitos de refrigeração da Raspberry Pi .

Carga de trabalho, fluxo de ar e hardware de refrigeração influenciam o comportamento da temperatura e o risco de throttling sob diferentes condições operacionais. Um dissipador de calor, ventoinha ou fluxo de ar melhorado pode ajudar quando a condição térmica observada corresponde à causa, enquanto a refrigeração passiva pode ser suficiente para demanda térmica menor e a refrigeração ativa pode ser considerada quando a carga de trabalho ou o ambiente cria problemas térmicos contínuos. Para critérios mais amplos sobre como adequar abordagens de refrigeração às condições do Raspberry Pi, consulte requisitos de refrigeração da Raspberry Pi.

Carga de trabalho, fluxo de ar e hardware de refrigeração influenciam o comportamento da temperatura e o risco de throttling sob diferentes condições operacionais.

Os seguintes fatores de refrigeração conectam o comportamento térmico observado com decisões de diagnóstico:

Fator	Condição	Efeito	Decisão de diagnóstico
Carga de trabalho	Maior carga do processador aumenta a geração de calor durante a operação	O aumento da carga de trabalho pode contribuir para a elevação da temperatura e comportamento de throttling	Verificar se as mudanças na carga de trabalho afetam o comportamento térmico antes de alterar o hardware de refrigeração
Fluxo de ar do gabinete	Fluxo de ar restrito limita a movimentação de calor ao redor dos componentes	A redução do fluxo de ar pode aumentar a retenção de calor dentro do gabinete	Verificar as condições de fluxo de ar do gabinete antes de decidir se é necessária refrigeração adicional
Calor ambiente	Temperatura ambiente mais alta altera o ambiente térmico	O calor ambiente pode reduzir a eficácia da refrigeração disponível	Comparar o comportamento térmico com as condições ambientais antes de alterar o hardware
Dissipador de calor	A transferência passiva de calor é usada sem fluxo de ar ativo	O suporte de refrigeração depende da carga de trabalho e das condições de fluxo de ar	Considerar refrigeração passiva quando as condições térmicas permanecerem controladas
Ventoinha	Fluxo de ar ativo é adicionado para aumentar a movimentação de calor	O fluxo de ar adicional pode apoiar o controle térmico sob maior demanda térmica	Considerar refrigeração ativa quando as condições exigirem mais suporte de fluxo de ar
Comportamento de throttling	Mudanças de desempenho aparecem durante condições térmicas	O throttling indica que o comportamento térmico requer revisão adicional	Usar evidências de throttling com a carga de trabalho e condições de refrigeração para orientar a próxima verificação

Limites de temperatura, throttling, carga de trabalho e calor ambiente

O comportamento da temperatura do Raspberry Pi deve ser interpretado por meio da carga de trabalho, ambiente, modelo e condição de refrigeração, em vez de um número universal. O comportamento relacionado ao superaquecimento depende de como a temperatura muda sob condições operacionais específicas, incluindo intensidade da carga de trabalho e calor ambiente.

Use evidências locais de temperatura e comportamento do sistema em vez de confiar em um limite fixo não suportado.

As leituras de temperatura devem ser consideradas juntamente com a intensidade da carga de trabalho, calor ambiente, gabinete e condição de refrigeração para entender os resultados de estabilidade. Um modelo sob carga de trabalho mais alta pode apresentar comportamento térmico diferente do mesmo modelo sob uso mais leve, enquanto o fluxo de ar e as condições de refrigeração influenciam o risco de throttling e desligamento. Use evidências locais de temperatura e comportamento do sistema em vez de confiar em um limite fixo não suportado.

As leituras de temperatura devem ser consideradas juntamente com a intensidade da carga de trabalho, calor ambiente, gabinete e condição de refrigeração para entender os resultados de estabilidade.

Use estes critérios para interpretar o comportamento da temperatura:

• Calor em repouso: Verifique o comportamento da temperatura durante condições de baixa carga de trabalho para estabelecer uma referência para o modelo e ambiente.
• Calor sob carga: Verifique as mudanças de temperatura durante carga de trabalho mais alta, pois a demanda do processador pode influenciar a geração de calor e a estabilidade.
• Throttling: Verifique o comportamento de throttling como um sinal de que as condições de temperatura podem estar afetando o desempenho.
• Risco de desligamento: Verifique se o comportamento de instabilidade ou desligamento aparece sob condições específicas de carga de trabalho e refrigeração.
• Condição ambiental: Verifique o calor ambiente, as condições do gabinete e o fluxo de ar ao redor, pois eles influenciam o comportamento da refrigeração.

Fluxo de ar do gabinete, dissipadores de calor, ventoinhas e refrigeração ativa

Os atributos de fluxo de ar do gabinete, dissipador de calor, ventoinha e refrigeração ativa afetam a dissipação de calor ao alterar como o calor se afasta dos componentes do Raspberry Pi. As peças de refrigeração devem ser comparadas por meio do caminho do fluxo de ar, qualidade do contato, consumo de energia, ruído e ajuste ao gabinete, em vez de tratadas como soluções universais.

A refrigeração passiva e a refrigeração ativa oferecem abordagens diferentes dependendo da carga de trabalho, condições de fluxo de ar e design do gabinete.

A refrigeração passiva e a refrigeração ativa oferecem abordagens diferentes dependendo da carga de trabalho, condições de fluxo de ar e design do gabinete. Um dissipador de calor depende da qualidade do contato e do fluxo de ar disponível para dissipação de calor, enquanto uma ventoinha adiciona fluxo de ar ativo que pode suportar maior movimentação de calor quando o gabinete e as condições de carga de trabalho exigirem. O fluxo de ar do gabinete, obstruções e o ajuste ao gabinete influenciam a eficácia com que uma configuração de refrigeração gerencia o comportamento térmico.

• Caminho do fluxo de ar: Verifique o fluxo de ar e a ventilação do gabinete, pois caminhos restritos ou aberturas bloqueadas podem reduzir a movimentação de calor através do gabinete.
• Contato do dissipador: Verifique a qualidade do contato do dissipador de calor, pois a transferência de calor depende da conexão entre o componente e a superfície de refrigeração.
• Fluxo de ar da ventoinha: Verifique a direção e a operação do fluxo de ar da ventoinha, pois o fluxo de ar ativo altera a movimentação de calor dentro do gabinete.
• Obstrução: Verifique se há obstruções no fluxo de ar, pois a ventilação bloqueada pode afetar o comportamento da refrigeração sob carga de trabalho.
• Efeito da carga de trabalho: Verifique as condições de carga de trabalho, pois a geração de calor mais alta pode exigir suporte de refrigeração diferente do que o uso mais leve.
• Ajuste ao gabinete: Verifique o ajuste ao gabinete, pois o design do gabinete afeta o espaço disponível para fluxo de ar e as condições de refrigeração.

Sequência mínima de solução de problemas de inicialização

Uma sequência mínima de solução de problemas de inicialização remove variáveis antes da substituição de hardware, verificando o sistema Raspberry Pi por meio de um processo de isolamento ordenado. Cada verificação deve focar em uma condição por vez para que o resultado permaneça útil para a próxima ação.

Cada verificação deve focar em uma condição por vez para que o resultado permaneça útil para a próxima ação.

A sequência organiza as verificações de alimentação, mídia de inicialização, vídeo e periféricos por dependência, em vez de tratar cada sintoma como uma falha separada. Para informações gerais de preparação, consulte Raspberry Pi setup, mas esta lista de verificação foca no diagnóstico de um problema de inicialização existente. A regra de uma variável significa que apenas uma condição muda entre as verificações, permitindo que o resultado observado oriente o próximo passo.

1. Alimentação conhecidamente boa: Verifique a fonte de alimentação com uma configuração de alimentação conhecidamente boa. Se o comportamento de inicialização mudar, continue comparando o resultado antes de alterar outra variável.
2. Mídia de inicialização conhecidamente boa: Verifique o processo de inicialização com mídia de inicialização conhecidamente boa. Se o resultado mudar, revise a condição do armazenamento como um possível fator, em vez de substituir o hardware imediatamente.
3. Verificação de vídeo: Verifique a saída de vídeo e os sinais relacionados. Se o resultado mudar, separe as condições de vídeo de outros sintomas de inicialização antes de prosseguir com o diagnóstico.
4. Remoção de periféricos: Realize a remoção de periféricos desconectando dispositivos não essenciais. Se o resultado mudar, revise a conexão removida como uma possível variável contribuinte.
5. Comparação de resultados: Compare cada sintoma, verificação e resultado após uma única alteração. Se o sintoma persistir, continue com a próxima condição de diagnóstico em vez de tirar uma conclusão final de uma única etapa.

O resultado da lista de verificação ajuda a determinar a próxima ação, mostrando qual variável afeta o sintoma. Nenhuma etapa isolada prova uma falha de componente, mas o padrão de resultados ajuda a restringir se as verificações adicionais devem focar em alimentação, mídia de inicialização, saída de vídeo ou hardware conectado.

O resultado da lista de verificação ajuda a determinar a próxima ação, mostrando qual variável afeta o sintoma.

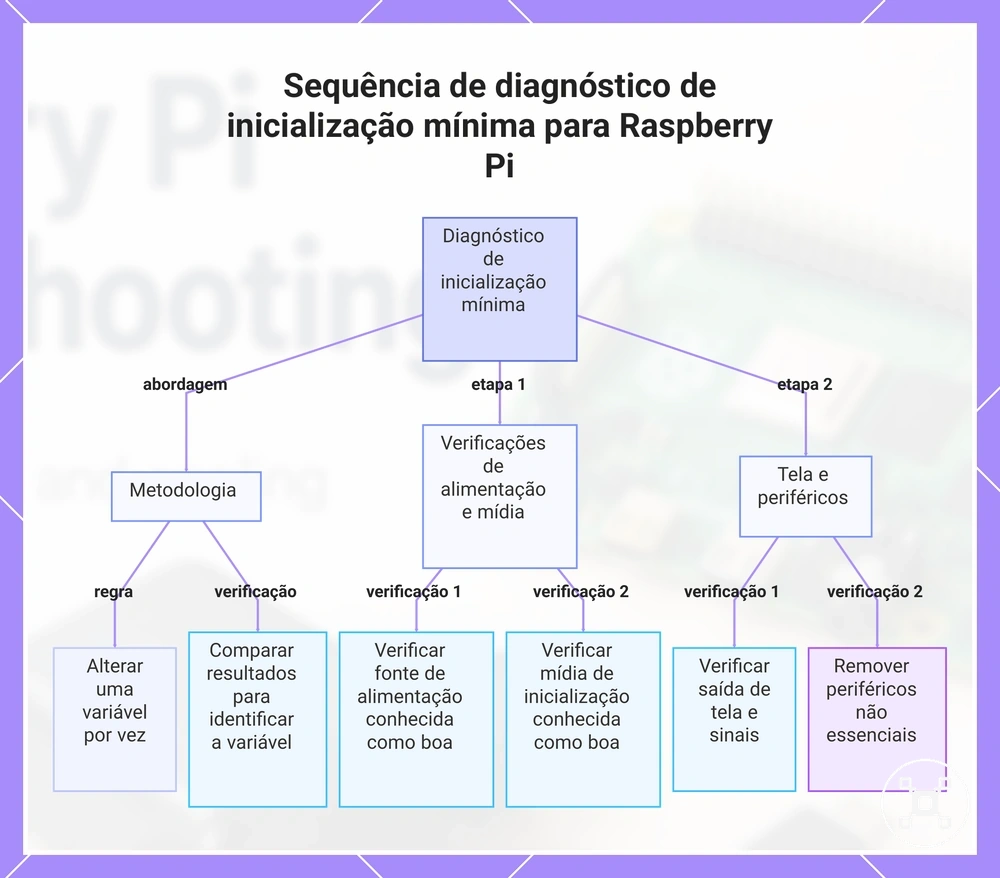

Este gráfico mostra o processo de isolamento ordenado para diagnosticar um problema de inicialização no Raspberry Pi, seguindo a regra de uma variável e as verificações principais.

Teste de inicialização reduzido com apenas componentes essenciais

Um teste de inicialização reduzido isola o Raspberry Pi de acessórios que podem confundir o diagnóstico de alimentação, inicialização ou vídeo. O teste reduz variáveis usando apenas componentes essenciais antes de interpretar o resultado.

O teste reduz variáveis usando apenas componentes essenciais antes de interpretar o resultado.

Um teste de inicialização mínimo usa a placa, fonte de alimentação, mídia de inicialização e cabo de vídeo como as condições principais de teste, enquanto métodos de acesso opcionais e periféricos desconectados são revisados separadamente. Este teste de isolamento é uma condição de diagnóstico, não uma configuração permanente, e um resultado pode restringir as possíveis causas sem comprovar uma única peça com falha.

1. Conectar componentes essenciais: Conecte apenas a placa, fonte de alimentação, mídia de inicialização e cabo de vídeo. Observe se o Raspberry Pi mostra um resultado de inicialização diferente com menos variáveis.
2. Remover periféricos desconectados: Realize a remoção de periféricos desconectando dispositivos não essenciais. Observe se a remoção de acessórios altera o comportamento de inicialização.
3. Verificar métodos de acesso opcionais: Revise o acesso opcional a teclado ou rede apenas como evidência adicional. Observe se as respostas disponíveis indicam que o estado do sistema mudou.
4. Comparar a configuração simplificada: Use a configuração reduzida para comparar o sintoma anterior com o novo resultado. Se o sintoma mudar, continue verificando a variável removida em vez de identificar imediatamente um componente com falha.

Testes de substituição para peças de alimentação, armazenamento, vídeo e refrigeração

Um teste de substituição compara uma causa suspeita alterando uma variável relacionada ao Raspberry Pi por vez. Testar com uma peça conhecidamente boa ajuda a avaliar se uma condição específica influencia o sintoma, sem depender de substituição aleatória.

Um teste de substituição compara uma causa suspeita alterando uma variável relacionada ao Raspberry Pi por vez.

Um teste de substituição mantém a condição inalterada consistente enquanto compara a peça testada com uma peça conhecidamente boa. O resultado observado fornece evidência para o próximo passo do diagnóstico, mas uma única comparação não comprova uma falha isolada de componente.

Peça testada	Substituição por peça conhecidamente boa	Manter inalterado	O que o resultado significa
Fonte de alimentação	Comparar a fonte de alimentação atual com uma fonte de alimentação conhecidamente boa	Manter o Raspberry Pi, a mídia de inicialização e outras condições inalteradas	Se o resultado observado mudar, a fonte de alimentação pode ser uma variável contribuinte que requer verificações adicionais
Mídia de inicialização	Comparar a mídia de inicialização atual com uma mídia de inicialização conhecidamente boa	Manter a fonte de alimentação e o caminho de vídeo inalterados	Se o comportamento de inicialização mudar, a mídia de inicialização pode estar relacionada ao sintoma
Caminho de vídeo	Comparar o caminho de vídeo atual com um caminho de vídeo conhecidamente bom	Manter a condição de inicialização e a fonte de alimentação inalteradas	Se a saída de vídeo mudar, o caminho de vídeo pode exigir investigação adicional
Condição de refrigeração	Comparar a condição de refrigeração atual com uma condição de refrigeração conhecidamente boa	Manter a carga de trabalho e a configuração do sistema inalteradas	Se o comportamento térmico mudar, a condição de refrigeração pode ser um fator que afeta o sintoma

Quando peças de alimentação, armazenamento ou refrigeração precisam ser substituídas

As peças do Raspberry Pi devem ser substituídas somente após sintomas, evidências e testes de substituição indicarem que um componente específico é inadequado ou está contribuindo para o problema. As decisões de substituição devem verificar a peça suspeita antes de trocar o hardware, pois a substituição nem sempre é o primeiro ou o passo de diagnóstico mais rápido.

Considere a peça, a evidência, o risco de ignorar a condição e o próximo passo mais seguro antes da substituição.

A evidência para substituição se torna mais forte quando sintomas repetidos permanecem após comparações com peças conhecidamente boas e a peça afetada corresponde à condição observada. Considere a peça, a evidência, o risco de ignorar a condição e o próximo passo mais seguro antes da substituição. Alterações no armazenamento exigem cautela adicional, pois a substituição de um cartão microSD ou dispositivo de armazenamento pode criar risco de dados se informações importantes não estiverem protegidas.

A evidência para substituição se torna mais forte quando sintomas repetidos permanecem após comparações com peças conhecidamente boas e a peça afetada corresponde à condição observada.

A tabela a seguir conecta decisões de substituição com evidências e próximos passos mais seguros:

Peça	Evidência para substituir	Risco se ignorado	Próximo passo mais seguro
Fonte de alimentação	Evidência de teste de substituição indica que a fonte de alimentação não fornece a condição operacional esperada	Sintomas relacionados à alimentação podem continuar durante a operação	Comparar com uma fonte de alimentação conhecidamente boa antes da substituição
Cabo de alimentação	Evidência aponta o cabo de alimentação como uma variável contribuinte no caminho de alimentação	Condições instáveis de fornecimento de energia podem permanecer	Verificar a condição do cabo e comparar com um cabo conhecidamente bom
Cartão microSD	Evidência de armazenamento indica que o cartão microSD pode contribuir para problemas de inicialização ou acesso	O risco de dados pode aumentar se a condição do armazenamento piorar	Revisar o status do backup antes de trocar ou regravar a imagem no cartão
Adaptador de armazenamento	Evidência indica que o adaptador de armazenamento afeta o caminho de inicialização ou armazenamento	Sintomas de inicialização ou acesso ao armazenamento podem continuar	Comparar o caminho do adaptador com uma condição conhecidamente boa
Ventoinha	Evidência de refrigeração indica que o fluxo de ar ativo pode ser necessário para a condição operacional	O comportamento relacionado ao calor pode continuar sob carga de trabalho	Revisar a carga de trabalho e as condições de refrigeração antes de trocar a ventoinha
Dissipador de calor	Evidência indica que a transferência passiva de calor pode não corresponder à condição de carga de trabalho	O comportamento térmico pode permanecer inalterado	Verificar a carga de trabalho e as condições de fluxo de ar antes de trocar o dissipador
Gabinete de refrigeração	Evidência indica que o gabinete afeta o fluxo de ar ou as condições de refrigeração	O comportamento térmico pode continuar sob a mesma condição de gabinete	Revisar o fluxo de ar e o ajuste do gabinete antes da substituição

Para alterações sensíveis ao armazenamento, consulte backup da Raspberry Pi antes de substituir componentes de armazenamento ou fazer alterações que possam afetar dados salvos.
