Requisitos de energia da Raspberry Pi e compatibilidade da fonte de alimentação

Os requisitos de energia da Raspberry Pi definem as condições de compatibilidade entre a placa Raspberry Pi, a fonte de alimentação, a tensão, a entrega de corrente e o caminho de conexão necessários para uma operação confiável. A fonte de alimentação fornece a entrada elétrica, enquanto o cabo, o conector, o modelo e a carga conectada influenciam se a placa recebe energia adequada para uso estável.

A combinação adequada muda quando o modelo da Raspberry Pi, o tipo de conector, a condição do cabo ou os dispositivos conectados mudam.

A compatibilidade de energia da Raspberry Pi exige considerar a fonte, o cabo, o conector USB-C, o modelo da placa e os periféricos em conjunto. A fonte de alimentação tem uma capacidade de tensão e corrente, o cabo transfere essa energia para a placa e os periféricos adicionam carga que pode afetar a margem disponível e a confiabilidade. A combinação adequada muda quando o modelo da Raspberry Pi, o tipo de conector, a condição do cabo ou os dispositivos conectados mudam.

A compatibilidade de energia da Raspberry Pi exige considerar a fonte, o cabo, o conector USB-C, o modelo da placa e os periféricos em conjunto.

Problemas relacionados à energia, como avisos de subtensão, instabilidade ou comportamento não confiável de periféricos, podem estar ligados à interação entre a fonte de energia, o cabo, o conector e a carga. Esses requisitos de energia fornecem a base para entender a compatibilidade antes de passar para orientações detalhadas de configuração ou solução de problemas de inicialização mais ampla.

Índice⌄

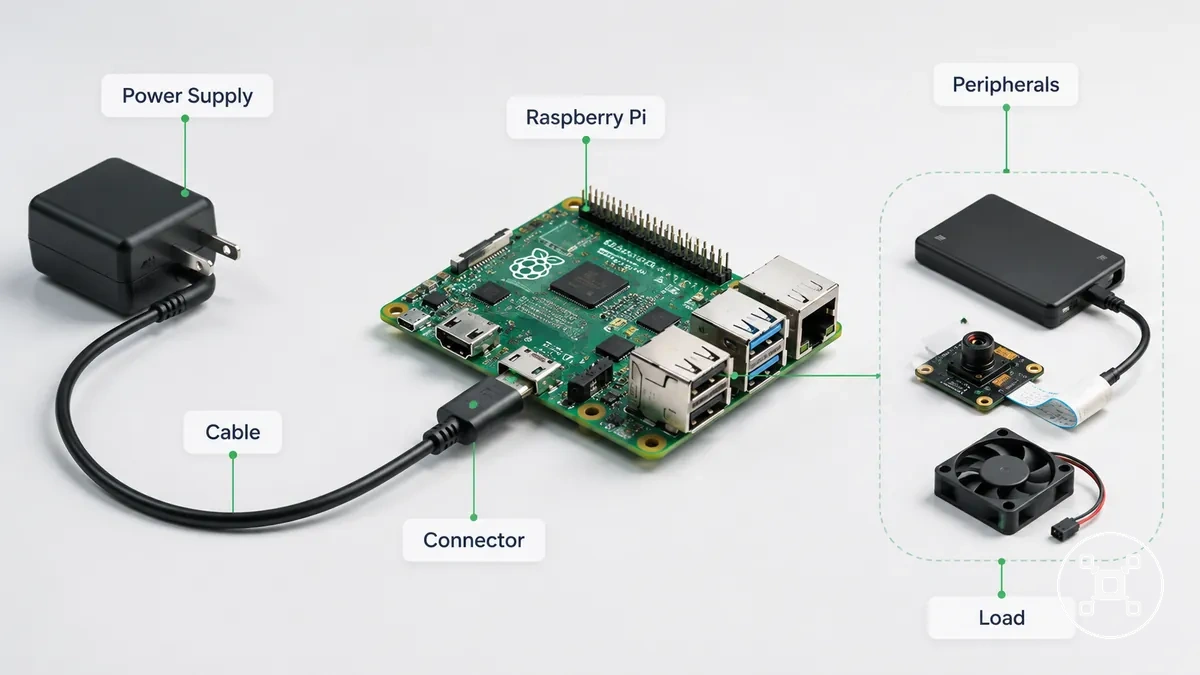

Como funcionam os requisitos de energia da Raspberry Pi

Os requisitos de energia da Raspberry Pi são as condições elétricas necessárias para que uma placa Raspberry Pi receba uma fonte DC estável que corresponda à sua carga conectada. A fonte de alimentação, o conector, o cabo e os periféricos formam um caminho de energia conectado, onde a entrega adequada suporta a estabilidade operacional. Uma fonte DC estável é o requisito principal para uma operação confiável da Raspberry Pi.

A placa Raspberry Pi recebe energia através de uma conexão de alimentação que inclui a fonte de alimentação, o conector e o cabo. A fonte fornece capacidade elétrica, o cabo transfere energia e o conector liga a fonte à entrada da placa. Os periféricos conectados adicionam carga ao sistema, portanto a margem disponível e a confiabilidade são afetadas pela configuração geral.

A fonte fornece capacidade elétrica, o cabo transfere energia e o conector liga a fonte à entrada da placa.

Para o planejamento da configuração, um sistema Raspberry Pi deve ser visto como uma combinação de placa, fonte, cabo e dispositivos conectados, em vez de partes isoladas. Essa relação ajuda a explicar por que a entrega insuficiente de energia pode contribuir para um comportamento instável. Compreender esses requisitos de energia auxilia no planejamento de uma configuração, mas não substitui o processo completo de Raspberry Pi setup.

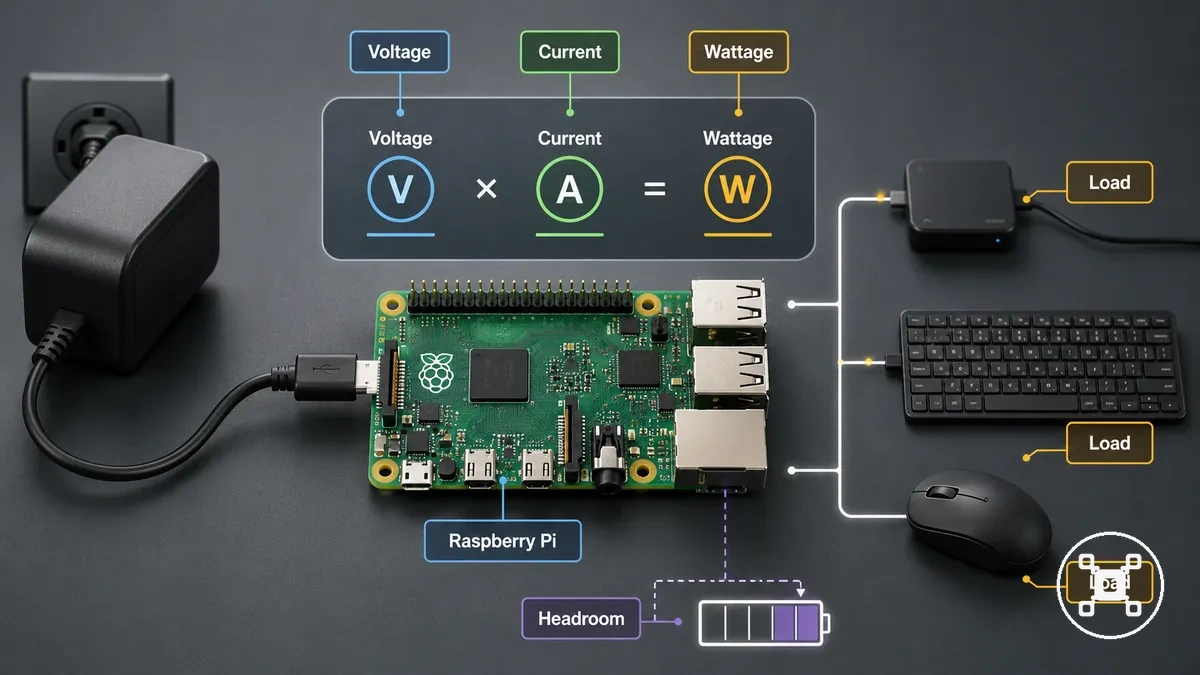

Requisitos de tensão, corrente e potência da Raspberry Pi

Os requisitos de tensão, corrente e potência da Raspberry Pi são atributos elétricos separados usados para avaliar se uma fonte de alimentação é adequada para uma configuração Raspberry Pi. A tensão descreve o nível de entrada elétrica, a corrente descreve a capacidade elétrica disponível e a potência representa a relação entre esses valores. Esses atributos trabalham juntos porque o modelo da Raspberry Pi, a carga conectada e as condições operacionais influenciam a estabilidade da energia.

A tensão fornecida insuficiente pode contribuir para avisos de subtensão e operação instável.

A tensão descreve o nível elétrico fornecido à placa Raspberry Pi através do caminho de entrada de energia. Uma categoria de fonte de 5V ou 5.1V é comumente associada aos requisitos de energia da Raspberry Pi, enquanto a adequação depende do modelo específico da placa, da capacidade da fonte e das condições de entrega. A tensão fornecida insuficiente pode contribuir para avisos de subtensão e operação instável.

A corrente descreve a capacidade disponível para a placa Raspberry Pi e periféricos conectados.

A corrente descreve a capacidade disponível para a placa Raspberry Pi e periféricos conectados. A Raspberry Pi utiliza parte dessa capacidade, enquanto os dispositivos conectados aumentam a carga total e o consumo de corrente. A margem de corrente representa a capacidade restante disponível para a configuração, o que pode influenciar a confiabilidade quando periféricos adicionais são conectados.

A potência descreve a relação de energia entre tensão e corrente e ajuda a avaliar se a classificação da fonte corresponde à condição operacional. Os valores usados para tensão, corrente, potência e margem de carga mudam com o modelo da Raspberry Pi, dispositivos conectados e configuração. A tabela organiza esses atributos elétricos por sua função prática.

Atributo	O que significa	Condição que o altera	Efeito na Raspberry Pi
Tensão	O nível de entrada elétrica fornecido à placa Raspberry Pi.	Muda com a fonte de alimentação, a entrega do cabo e os requisitos da placa.	A entrega de tensão adequada suporta operação estável; tensão baixa pode contribuir para avisos de subtensão.
Corrente	A capacidade elétrica disponível para a placa e a carga conectada.	Muda com periféricos, consumo de corrente e dispositivos conectados.	A margem disponível suporta configurações de carga mais alta com confiabilidade melhorada.
Potência	A relação de potência entre tensão e corrente.	Muda com a classificação da fonte e as condições de carga operacional.	Ajuda a comparar a capacidade da fonte com as necessidades da configuração Raspberry Pi.
Margem de carga	A capacidade restante disponível após considerar os requisitos de corrente da configuração.	Muda quando periféricos ou dispositivos conectados são adicionados.	Margem limitada pode aumentar o risco de instabilidade relacionada à energia.

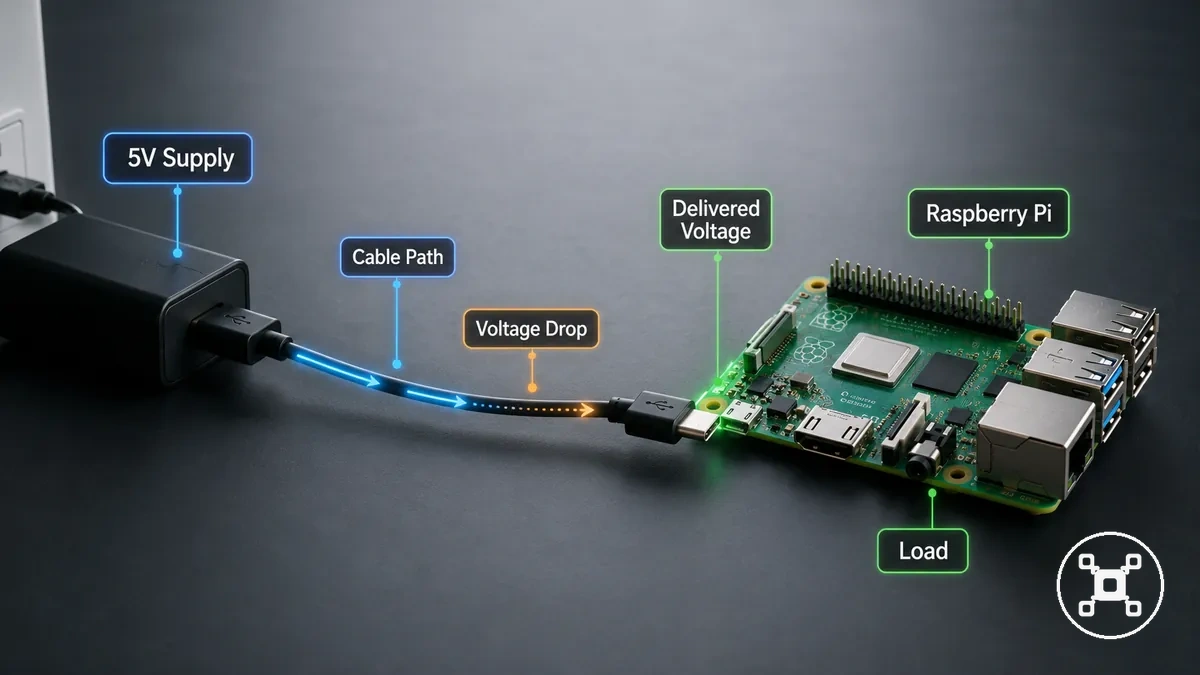

Faixa de operação de 5V e 5.1V

Uma fonte de classe 5V fornece a entrada de baixa tensão necessária para a operação da Raspberry Pi, mas a tensão fornecida na placa é o valor que afeta o uso estável. O rótulo da fonte descreve a tensão de origem, enquanto a tensão que chega à entrada da Raspberry Pi pode ser influenciada pelo cabo e pela carga conectada.

A faixa de tensão entre a saída da fonte e a entrada da placa pode mudar devido à queda de tensão no caminho de energia. As características do cabo, a capacidade da fonte de alimentação e a carga do sistema influenciam a tensão fornecida disponível na placa Raspberry Pi. Se a tensão fornecida se tornar insuficiente, a placa pode apresentar avisos de subtensão ou operação instável.

Se a tensão fornecida se tornar insuficiente, a placa pode apresentar avisos de subtensão ou operação instável.

Uma categoria de fonte de 5V ou 5.1V deve, portanto, ser considerada em conjunto com o caminho completo de entrega, em vez do rótulo da fonte isoladamente. A distinção entre tensão nominal e tensão fornecida ajuda a explicar por que um valor de entrada rotulado não descreve por si só a tensão disponível na placa.

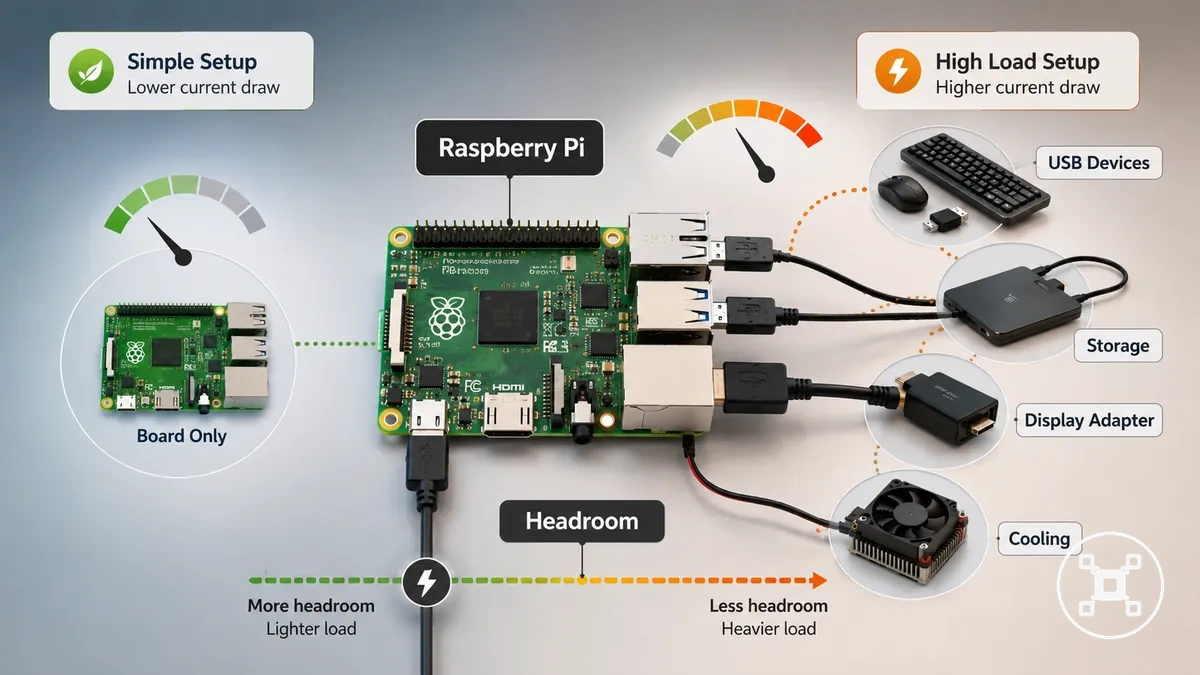

Consumo de corrente por modelo e carga conectada

O consumo de corrente muda quando um modelo de Raspberry Pi é usado com diferentes condições de carga conectada. Uma configuração apenas com a placa impõe menos demanda ao caminho de energia do que uma configuração estilo desktop ou com muitos periféricos. A combinação do modelo e dos dispositivos conectados determina a margem de corrente disponível necessária para uma operação confiável.

A carga conectada pode ser avaliada através das principais categorias de dispositivos conectados à Raspberry Pi:

• Carga apenas da placa: A Raspberry Pi opera com menos dispositivos conectados, criando uma carga de periféricos menor em comparação com configurações expandidas.
• Dispositivos USB: Dispositivos USB conectados aumentam a demanda de corrente e reduzem a margem restante disponível para outros componentes.
• Armazenamento: Dispositivos de armazenamento aumentam a carga conectada e devem ser incluídos ao considerar a demanda total de energia.
• Adaptador de display: Um adaptador de display adiciona outra carga de dispositivo conectado que pode afetar a capacidade de corrente disponível.
• Acessório de refrigeração: Um acessório de refrigeração adiciona demanda de energia que contribui para a condição geral de carga.

O efeito do consumo de corrente depende do modelo da Raspberry Pi e da combinação de dispositivos conectados. Configurações de carga mais alta com vários periféricos podem exigir capacidade de energia adicional ou suporte de energia externo quando a carga conectada excede a margem disponível.

Compatibilidade da fonte de alimentação da Raspberry Pi por modelo

A compatibilidade da fonte de alimentação da Raspberry Pi depende do modelo da Raspberry Pi, do tipo de conector e do comportamento da fonte. Corresponder a família do modelo com a entrada de energia correta e a classe da fonte ajuda a estabelecer condições adequadas para inicialização e operação confiáveis.

Ela não substitui orientações mais amplas de seleção de modelo da Raspberry Pi.

A comparação abaixo concentra-se nos fatores de entrada de energia no nível do modelo, incluindo tipo de conector, comportamento de negociação de energia e condições de compatibilidade. Ela não substitui orientações mais amplas de seleção de modelo da Raspberry Pi.

Família de modelos Raspberry Pi	Entrada de energia	Nota de compatibilidade da fonte	Principal risco se incompatível

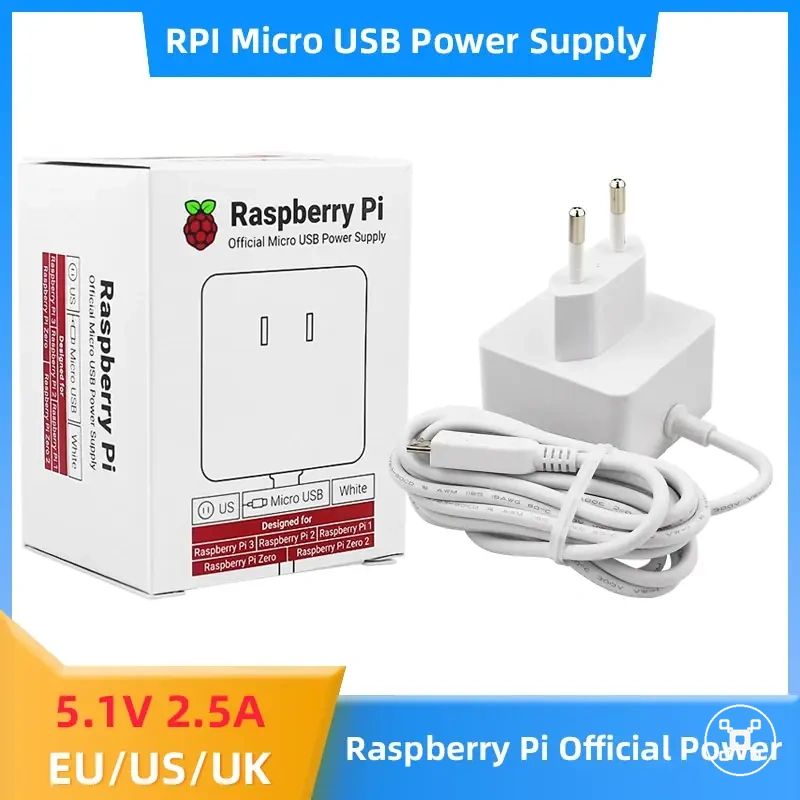

Modelos Raspberry Pi anteriores	Micro-USB	O adaptador de energia deve corresponder à entrada Micro-USB e fornecer condições adequadas de fornecimento de energia para a placa.	Uma condição inadequada da fonte pode contribuir para inicialização não confiável ou operação instável.
Modelos Raspberry Pi que usam USB-C	USB-C	O adaptador de energia deve corresponder à entrada USB-C e fornecer comportamento de fornecimento de energia compatível com o modelo.	Uma incompatibilidade entre o comportamento da fonte e os requisitos da placa pode afetar a operação confiável.
Modelos Raspberry Pi que usam USB-C PD	USB-C com negociação PD	A classe da fonte deve suportar as condições de negociação USB-C PD necessárias para o modelo e a carga conectada.	Condições incorretas de negociação de energia podem afetar o fornecimento de energia e a estabilidade operacional.

O tipo de conector e o método de negociação de energia determinam como a Raspberry Pi recebe energia do adaptador. USB-C, Micro-USB e USB-C PD representam diferentes abordagens de entrada de energia, portanto a compatibilidade deve ser avaliada de acordo com o modelo específico da Raspberry Pi e as condições da fonte.

O tipo de conector e o método de negociação de energia determinam como a Raspberry Pi recebe energia do adaptador.

Para informações mais amplas sobre modelos além da compatibilidade da fonte de alimentação, consulte o Raspberry Pi hub.

Entradas de energia Micro-USB, USB-C e USB-C PD

Os tipos de entrada de energia da Raspberry Pi diferem entre gerações de modelos, e cada conector define como o cabo e o adaptador fornecem energia à placa. As entradas de energia Micro-USB, USB-C e USB-C PD usam diferentes abordagens de conexão e fornecimento, criando comportamentos de energia específicos do conector.

Os tipos de entrada de energia da Raspberry Pi diferem entre gerações de modelos, e cada conector define como o cabo e o adaptador fornecem energia à placa.

As principais diferenças entre os tipos de entrada de energia estão relacionadas ao conector, cabo, adaptador e condições de fornecimento de energia suportadas:

Tipo de entrada de energia	Comportamento de fornecimento de energia
Micro-USB	O cabo e o adaptador devem corresponder à entrada de energia Micro-USB para que a Raspberry Pi receba energia através do conector correto.
USB-C	O cabo e o adaptador devem corresponder à entrada de energia USB-C e fornecer condições adequadas de fornecimento de energia para o modelo Raspberry Pi.
USB-C PD	O adaptador e o modelo Raspberry Pi devem suportar condições compatíveis de negociação USB-C PD para o fornecimento de energia.

A negociação USB-C PD é o processo pelo qual um adaptador e um dispositivo compatíveis comunicam as condições de fornecimento de energia suportadas. Apenas o formato do conector não confirma a compatibilidade, pois o modelo Raspberry Pi, o conector, o cabo e o comportamento do adaptador devem estar alinhados para o fornecimento bem-sucedido de energia.

Raspberry Pi 4, Raspberry Pi 5 e margem de energia para periféricos

Configurações com Raspberry Pi 4, Raspberry Pi 5 e muitos periféricos podem exigir diferentes níveis de margem de corrente com base no modelo e nos dispositivos conectados. O fator de compatibilidade local é a margem de energia disponível quando os periféricos aumentam a carga geral.

• Configuração apenas com a placa: Uma Raspberry Pi com poucos dispositivos conectados tem uma condição de carga menor e mais margem disponível para a placa.
• Configuração estilo desktop: Uma Raspberry Pi com monitores, armazenamento e outros dispositivos conectados pode exigir mais margem, pois periféricos adicionais aumentam a demanda de energia.
• Configuração com muito armazenamento: Uma configuração com armazenamento conectado adiciona carga de acessórios, o que pode reduzir a margem de energia restante disponível para outros dispositivos.
• Configuração com vários periféricos: Uma configuração com muitos periféricos e vários dispositivos conectados pode ter margem reduzida, o que pode contribuir para instabilidade ou condições de aviso quando o fornecimento de energia é insuficiente.

Margem de energia limitada pode contribuir para instabilidade ou avisos, enquanto o throttling pode ser influenciado por outras condições, como calor. Para fatores térmicos além da margem relacionada à energia, consulte requisitos de refrigeração da Raspberry Pi.

Fatores de cabo, porta e adaptador que causam queda de tensão

A queda de tensão ocorre quando a energia fornecida pelo adaptador não chega completamente à placa Raspberry Pi através do caminho de conexão. O comprimento do cabo, a qualidade do cabo, a porta do adaptador, o ajuste do conector e a carga conectada podem influenciar a tensão fornecida, tornando a queda de tensão uma causa importante a ser verificada quando surgem subtensão ou instabilidade.

As condições do cabo e da porta podem afetar a eficiência com que a energia chega à placa.

As condições do cabo e da porta podem afetar a eficiência com que a energia chega à placa. O comprimento do cabo pode aumentar a resistência no caminho de energia, enquanto a qualidade do cabo, a condição da porta do adaptador e o ajuste do conector podem influenciar a perda na entrega. Condições de carga mais alta podem aumentar a demanda no caminho de energia e reduzir a margem de tensão disponível.

Condições de carga mais alta podem aumentar a demanda no caminho de energia e reduzir a margem de tensão disponível.

Os seguintes fatores ajudam a identificar possíveis condições de queda de tensão:

• Comprimento do cabo: Um cabo mais longo pode aumentar a resistência, o que pode contribuir para a queda de tensão entre o adaptador e a placa Raspberry Pi.
• Qualidade do cabo: Um cabo com características de fornecimento de energia mais fracas pode aumentar a perda de energia e contribuir para sintomas de subtensão.
• Porta do adaptador: A porta do adaptador e sua capacidade de fornecimento influenciam se a energia adequada atinge o caminho do cabo conectado.
• Ajuste do conector: Uma conexão de conector inconsistente pode reduzir a confiabilidade da entrega e contribuir para um comportamento instável de energia.
• Carga: Dispositivos conectados adicionais aumentam a demanda de energia, o que pode reduzir a margem disponível e contribuir para a instabilidade.

Um adaptador adequado ainda pode apresentar baixa entrega de energia se outra parte do caminho de conexão limitar o fornecimento. Por exemplo, um adaptador com classificação apropriada pode não fornecer entrada estável para a placa quando um cabo fraco ou uma condição inadequada de porta aumenta a queda de tensão.

Um adaptador adequado ainda pode apresentar baixa entrega de energia se outra parte do caminho de conexão limitar o fornecimento.

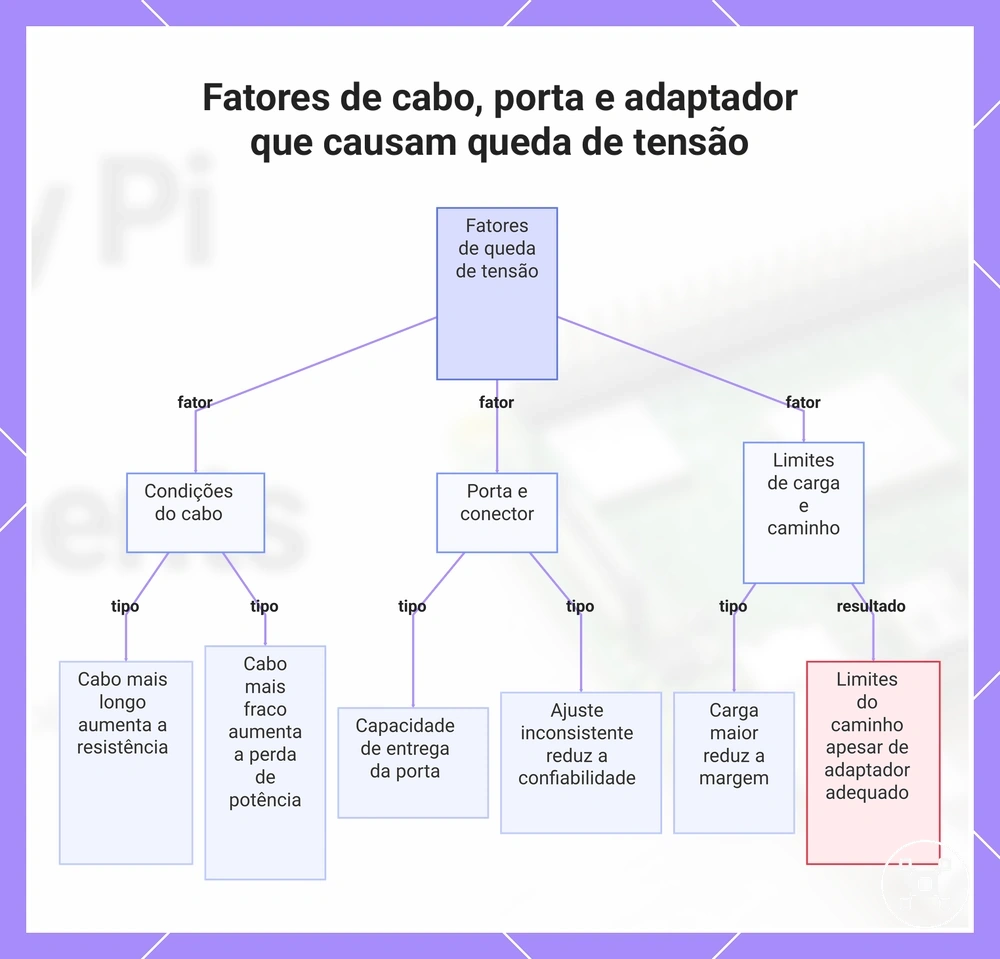

Este gráfico identifica os principais fatores que causam queda de tensão entre o adaptador e a placa Raspberry Pi, incluindo condições do cabo, problemas de porta e conector, e limitações de carga, com um aviso sobre limites do caminho apesar de um adaptador adequado.

Hubs USB alimentados e energia externa para dispositivos

Um hub USB alimentado pode ser necessário quando dispositivos USB conectados a uma Raspberry Pi exigem energia externa para dispositivos em vez de consumir toda a energia disponível através da placa. Separar o caminho de energia para dispositivos externos pode ajudar a manter a operação estável quando unidades de armazenamento, vários periféricos ou condições de carga de periféricos mais alta reduzem a margem disponível.

O consumo de energia de dispositivos USB varia de acordo com o tipo de dispositivo e a carga conectada.

O consumo de energia de dispositivos USB varia de acordo com o tipo de dispositivo e a carga conectada. Unidades de armazenamento, vários dispositivos USB e outros periféricos podem exigir um caminho de energia separado quando sua demanda combinada afeta as condições de energia da porta USB da Raspberry Pi ou a estabilidade do dispositivo conectado.

Os seguintes critérios ajudam a identificar quando a energia externa para dispositivos pode ser relevante:

• Unidades de armazenamento: Uma unidade de armazenamento com maior demanda de energia pode exigir suporte de energia externo quando sua carga reduz a margem disponível para operação estável.
• Vários dispositivos USB: Vários dispositivos USB conectados aumentam a carga de periféricos e podem exigir um hub USB alimentado quando a demanda combinada excede a capacidade de energia disponível.
• Cuidado com retroalimentação de energia: Arranjos de energia externa devem ser considerados com cuidado, pois o caminho de energia entre o hub, os dispositivos USB e a Raspberry Pi afeta o comportamento geral.
• Condição de energia do hub: Um hub USB alimentado usa sua própria fonte de energia externa, criando um caminho de fornecimento separado para os dispositivos conectados.
• Sintomas de instabilidade: Comportamento instável do dispositivo ou problemas de conexão podem indicar que a carga conectada precisa de um arranjo de energia diferente.

Um hub USB alimentado é um acessório relevante quando dispositivos externos precisam de seu próprio caminho de energia em vez de depender apenas da Raspberry Pi. Para critérios mais amplos de acessórios, consulte Raspberry Pi power accessories.

Para critérios mais amplos de acessórios, consulte Raspberry Pi power accessories .

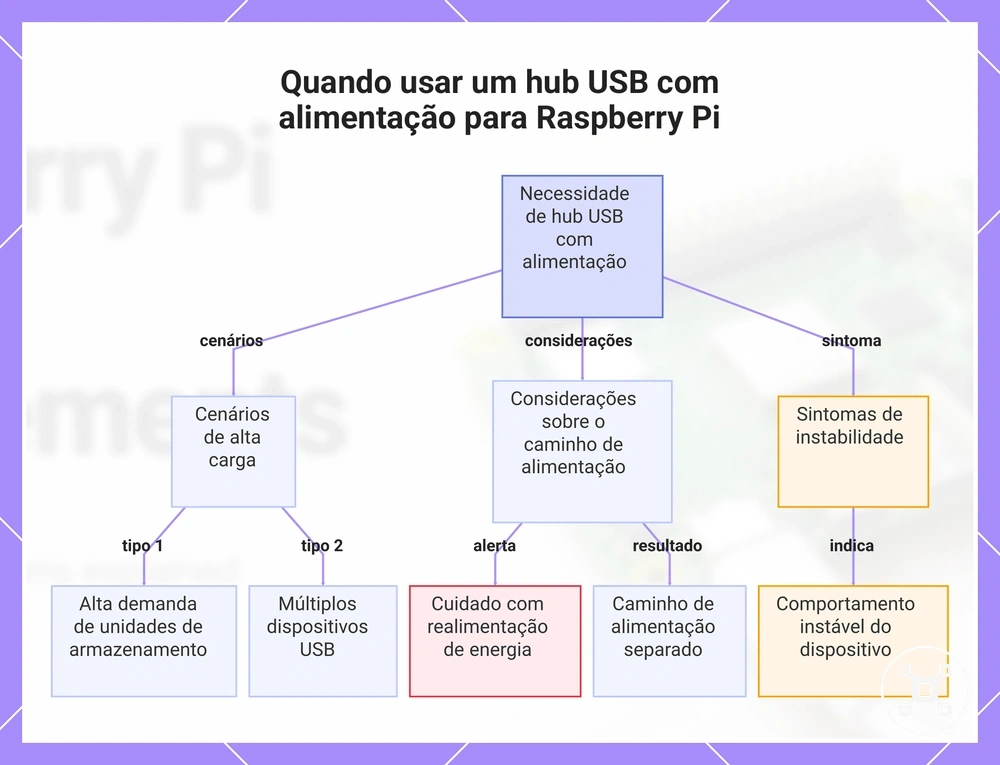

Este gráfico mostra os critérios para usar um hub USB com alimentação com um Raspberry Pi, incluindo cenários de carga de dispositivos, considerações sobre o caminho de alimentação e sintomas de estabilidade.

Bancos de energia, baterias e fontes de alimentação não padrão

Fontes de alimentação não padrão podem ser compatíveis com uma Raspberry Pi apenas quando sua saída, regulação e condições do conector correspondem aos requisitos da placa. Um banco de energia, pacote de baterias ou fonte de bancada deve fornecer comportamento de saída de 5V adequado e entrega de corrente estável, pois a regulação da saída afeta a operação confiável.

Fontes de alimentação não padrão podem ser compatíveis com uma Raspberry Pi apenas quando sua saída, regulação e condições do conector correspondem aos requisitos da placa.

O tipo de fonte altera como a entrega de energia deve ser avaliada:

• Banco de energia: Um banco de energia pode ser adequado quando sua regulação de saída, capacidade de corrente e conector correspondem aos requisitos de energia da Raspberry Pi sob a carga conectada.
• Pacote de baterias: Um pacote de baterias requer um estágio de saída compatível que forneça entrega de energia regulada para as condições de entrada da Raspberry Pi.
• Fonte de bancada: Uma fonte de bancada pode fornecer condições de saída controladas, mas a configuração de saída, regulação e compatibilidade do conector devem corresponder aos requisitos da Raspberry Pi.
• Adaptador inseguro: Um adaptador com saída inadequada, regulação ruim ou conector incompatível pode criar risco de danos à placa.

Fontes de alimentação não padrão exigem verificação mais rigorosa do que adaptadores aprovados comuns, pois a compatibilidade depende da saída da fonte, regulação, conector e condições de carga. Uma fonte portátil deve ser avaliada pelo seu comportamento completo de entrega, em vez de apenas pelo seu tipo de fonte.

Uma fonte portátil deve ser avaliada pelo seu comportamento completo de entrega, em vez de apenas pelo seu tipo de fonte.

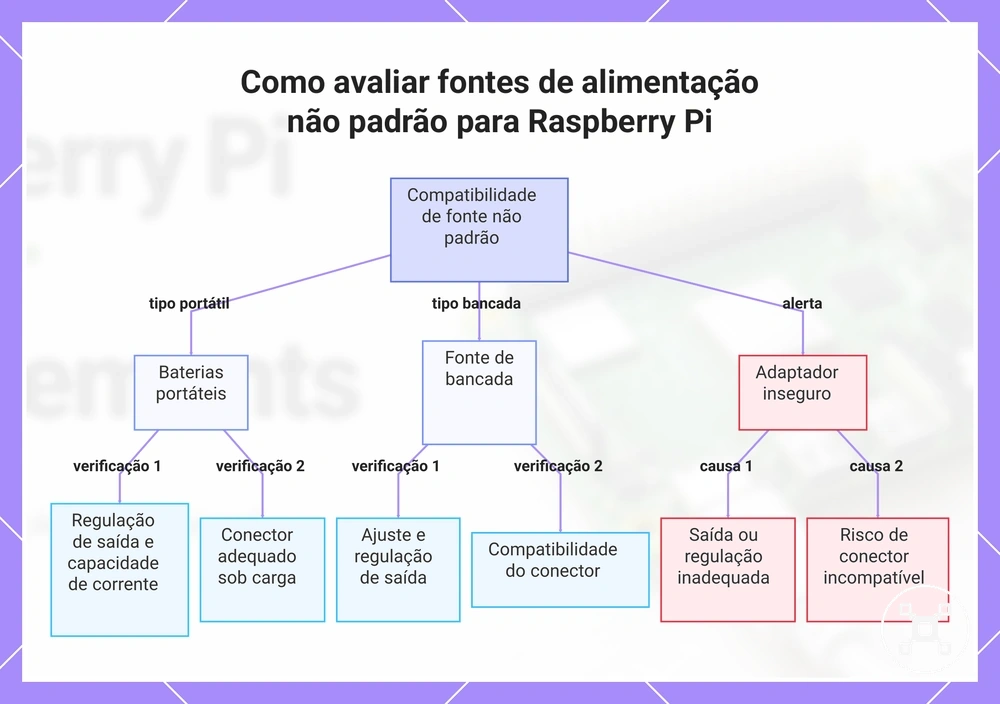

Este gráfico mostra os principais tipos de fontes de alimentação não padrão e as verificações essenciais para garantir a compatibilidade com uma placa Raspberry Pi.

Pacotes de baterias e energia portátil de 5V

Um pacote de baterias ou banco de energia pode fornecer energia portátil de 5V para uma Raspberry Pi apenas quando a saída permanece estável sob a carga da placa e dos acessórios. A principal condição de compatibilidade é a saída sustentada, pois a entrega instável pode contribuir para subtensão durante a operação.

A principal condição de compatibilidade é a saída sustentada, pois a entrega instável pode contribuir para subtensão durante a operação.

As seguintes verificações ajudam a avaliar a adequação da energia portátil:

• Saída sustentada: O pacote de baterias ou banco de energia deve manter condições de saída estáveis quando a Raspberry Pi e a carga conectada exigem energia.
• Qualidade do cabo: O cabo afeta a energia fornecida, portanto um caminho de conexão mais fraco pode contribuir para perda de energia e sintomas de subtensão.
• Carga: Dispositivos conectados aumentam a demanda de energia, o que pode reduzir a margem disponível e afetar a estabilidade da fonte portátil.
• Comportamento de suspensão ou desligamento automático: Alguns bancos de energia podem alterar o comportamento de saída durante períodos de baixa carga, o que pode afetar a operação contínua da Raspberry Pi.
• Qualificação de tempo de operação: O tempo de operação depende de fatores como capacidade, eficiência, modelo da Raspberry Pi e carga conectada, portanto não pode ser determinado apenas pelo tipo de bateria.

Uma fonte de energia portátil de 5V deve, portanto, ser avaliada por sua saída sustentada e condições de entrega, em vez de apenas pelo seu design portátil. Um pacote de baterias ou banco de energia que não mantém saída adequada sob carga pode resultar em subtensão ou comportamento instável.

Por que fontes de 9V e 12V não são substituições diretas

Fontes de 9V e 12V não são substituições diretas para os requisitos de entrada de energia da Raspberry Pi. Uma fonte de tensão mais alta requer conversão regulada adequada antes de poder fornecer as condições de entrada de 5V necessárias, e um adaptador inseguro pode criar risco de danos.

Fontes de 9V e 12V não são substituições diretas para os requisitos de entrada de energia da Raspberry Pi.

A diferença entre uma entrada de energia correta e uma fonte de tensão mais alta pode ser entendida através da condição de regulação:

• Entrada de 5V: Uma fonte de energia compatível com a Raspberry Pi fornece a condição de entrada necessária através do conector e comportamento de fonte corretos.
• Fonte de 9V ou 12V: Uma fonte de tensão mais alta não corresponde diretamente ao requisito de entrada da Raspberry Pi e pode criar risco de incompatibilidade de tensão.
• Conversão regulada: Uma fonte de tensão mais alta requer conversão regulada adequada antes de ser considerada para uma condição de entrada de 5V compatível.
• Adaptador inseguro: Um adaptador com saída de tensão inadequada ou regulação ausente pode introduzir risco de danos à placa Raspberry Pi.

Apenas o ajuste do conector não torna uma fonte de 9V ou 12V compatível. Fontes de tensão mais alta exigem verificação mais rigorosa, pois a incompatibilidade de tensão e condições de conversão inadequadas podem afetar a segurança da Raspberry Pi.

Problemas comuns de energia da Raspberry Pi e avisos de subtensão

Problemas de energia da Raspberry Pi podem aparecer como sinais de aviso de subtensão, indicadores de baixa tensão, instabilidade ou sintomas relacionados à inicialização. Esses sinais de aviso ajudam a identificar possíveis problemas de energia, mas os mesmos sintomas podem envolver armazenamento, software ou calor, portanto o sinal visível deve ser separado da causa subjacente.

Problemas de energia da Raspberry Pi podem aparecer como sinais de aviso de subtensão, indicadores de baixa tensão, instabilidade ou sintomas relacionados à inicialização.

Sinais de aviso comuns podem ser revisados através deste fluxo de diagnóstico focado em energia:

• Aviso de subtensão: Um aviso de subtensão indica uma condição de baixa tensão, portanto a fonte e o caminho de entrega devem ser verificados, pois a energia fornecida insuficiente pode afetar a operação.
• Raio: Um indicador de raio pode apontar para um aviso relacionado à energia, tornando a fonte e a conexão do cabo verificações importantes antes de passar para causas mais amplas.
• Verificação da fonte: Uma fonte inadequada pode contribuir para sintomas de baixa tensão, portanto a compatibilidade do adaptador e a condição de fornecimento de energia devem ser revisadas.
• Verificação do cabo: Um problema no cabo pode contribuir para queda de tensão, portanto a condição do cabo e o caminho de conexão devem ser verificados quando a subtensão aparece.
• Verificação da carga: Uma carga maior de dispositivos conectados pode reduzir a margem de energia disponível e pode contribuir para instabilidade ou queda de USB.

Um fluxo de diagnóstico começa com o sintoma, depois verifica o atributo de energia relacionado e a condição. Se as verificações de energia não explicarem o problema, falha na inicialização, throttling ou instabilidade podem envolver outras causas, como armazenamento, software ou calor.

Um fluxo de diagnóstico começa com o sintoma, depois verifica o atributo de energia relacionado e a condição.

Para sintomas que persistem após as verificações de energia, continue com o diagnóstico mais amplo de inicialização usando as orientações de Raspberry Pi não dá boot, pois a falha na inicialização nem sempre é causada pelo fornecimento de energia.

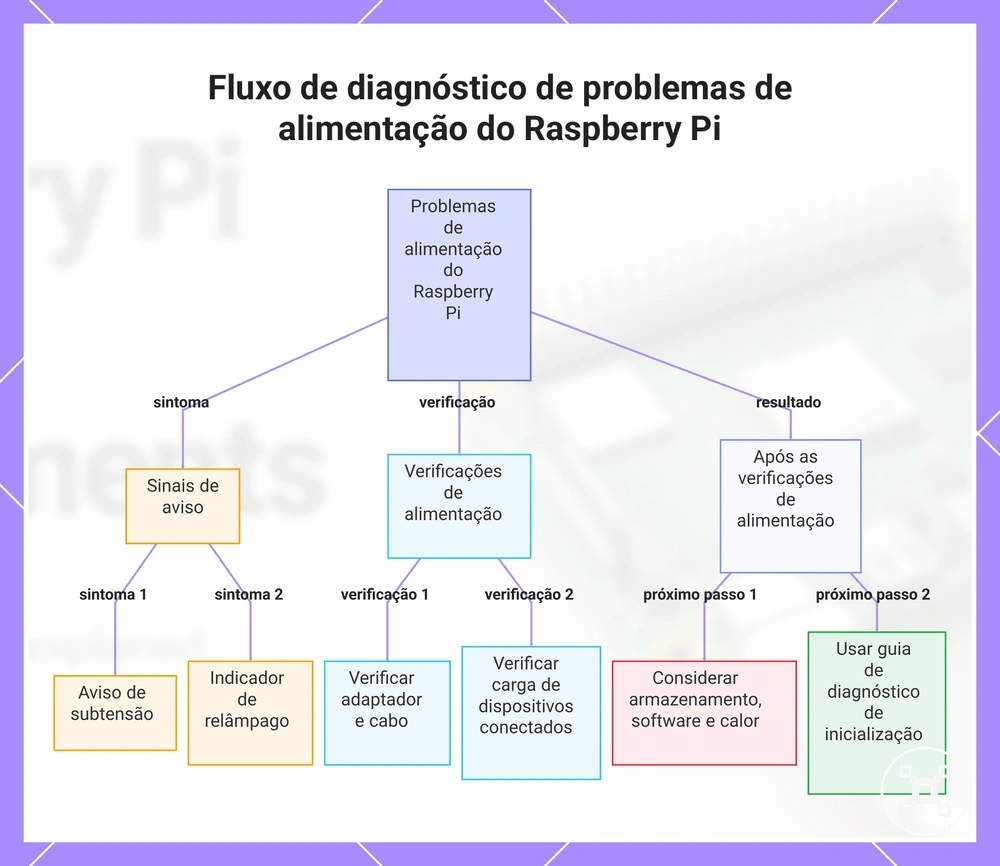

Este gráfico mostra o fluxo de diagnóstico para problemas de alimentação do Raspberry Pi, começando pelos sinais de aviso, passando pelas verificações de alimentação, até os próximos passos se os problemas persistirem.

Este gráfico mostra o fluxo de diagnóstico para problemas de alimentação do Raspberry Pi, começando pelos sinais de aviso, passando pelas verificações de alimentação, até os próximos passos se os problemas persistirem.

Raio e mensagens de baixa tensão

Um raio, mensagem de baixa tensão ou aviso de subtensão em uma Raspberry Pi geralmente indica que a placa detectou uma condição de baixa tensão. O sinal de aviso aponta para um possível problema de fornecimento de energia, mas a causa exata pode depender das condições da fonte, do cabo e da carga.

Um raio, mensagem de baixa tensão ou aviso de subtensão em uma Raspberry Pi geralmente indica que a placa detectou uma condição de baixa tensão.

O aviso pode ser entendido através destas verificações imediatas:

• Significado do aviso: Um raio ou ícone de aviso geralmente indica que a Raspberry Pi detectou uma condição de tensão abaixo do nível esperado.
• Gatilhos prováveis: Uma condição da fonte, do cabo ou da carga conectada pode contribuir para uma mensagem de baixa tensão quando a energia fornecida é reduzida.
• Verificação imediata: Verifique a fonte e o cabo primeiro, pois o caminho de energia afeta a tensão que chega à Raspberry Pi.
• O que não assumir: Um aviso de tensão não prova que todo problema do sistema tem a mesma causa, pois outras condições também podem afetar o comportamento da Raspberry Pi.

Sintomas de inicialização, estabilidade e throttling causados por energia

Energia fraca pode se assemelhar a falha na inicialização, reinicializações aleatórias, quedas de USB ou sintomas de throttling em uma Raspberry Pi. Esses comportamentos podem se sobrepor a outras condições do sistema, mas a energia é uma causa possível quando a fonte não consegue manter a entrega adequada sob carga.

Energia fraca pode se assemelhar a falha na inicialização, reinicializações aleatórias, quedas de USB ou sintomas de throttling em uma Raspberry Pi.

Os sintomas abaixo separam possíveis condições de energia de causas concorrentes não relacionadas à energia:

Comportamento observado	Possível condição de energia	Causa concorrente	Próxima verificação
Falha na inicialização	Energia fraca pode afetar a estabilidade da inicialização quando a fonte não consegue manter a entrega durante a operação.	Problemas de armazenamento ou software também podem impedir a inicialização bem-sucedida.	Verifique o fornecimento de energia primeiro, depois considere causas de armazenamento e software.
Reinicializações aleatórias	Energia fraca pode contribuir para instabilidade quando a carga muda e a energia disponível é limitada.	Falhas de software ou outras condições do sistema também podem causar reinicializações.	Revise o caminho da fonte e a carga conectada antes de um diagnóstico mais amplo.
Quedas de USB	Energia fraca pode afetar a estabilidade USB quando dispositivos conectados aumentam a carga.	Problemas no dispositivo USB ou condições de software também podem interromper conexões.	Verifique os dispositivos conectados e as condições de energia.
Throttling	Condições de energia podem contribuir para sintomas de lentidão em algumas situações.	Calor é outra causa possível quando limites térmicos afetam a operação.	Separe as verificações de energia das verificações relacionadas ao calor.

Esses sintomas não devem ser tratados como prova de uma única causa, pois energia, armazenamento, software e calor podem criar comportamento semelhante. Se os sintomas de throttling se sobrepuserem a condições térmicas, consulte requisitos de refrigeração da Raspberry Pi para entender o limite de refrigeração.

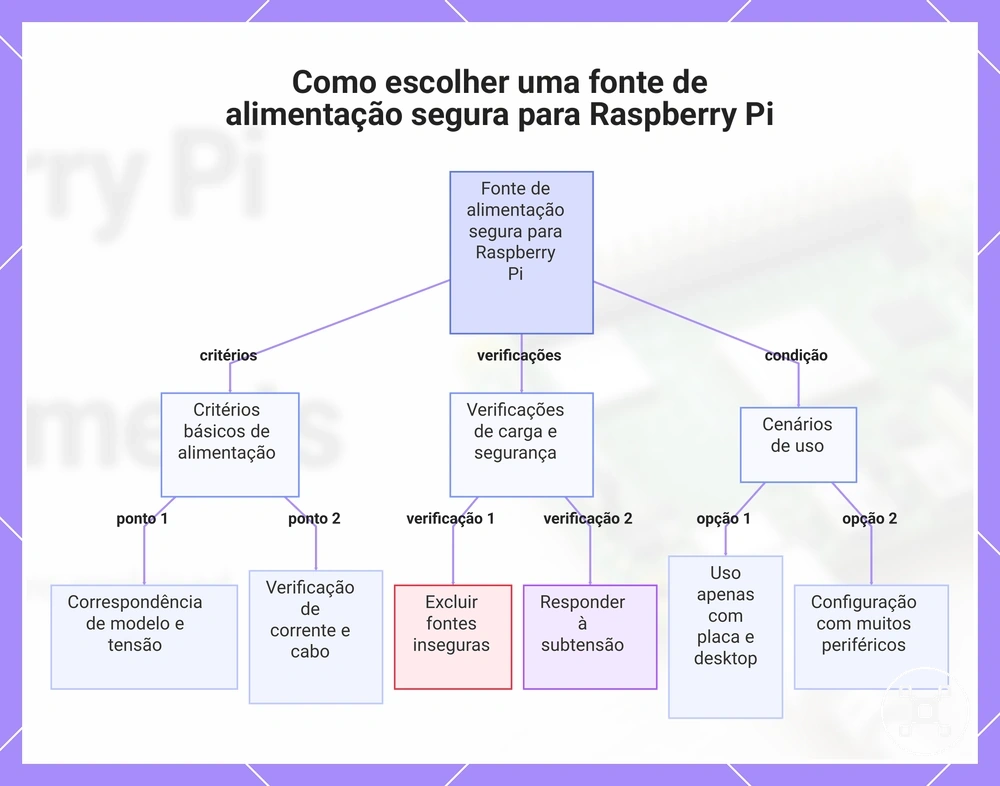

Escolhendo uma configuração de energia segura para Raspberry Pi

Uma configuração de energia segura para uma Raspberry Pi é escolhida combinando os requisitos de modelo, tensão, margem de corrente, conector, cabo e carga conectada, em vez de selecionar uma fonte de energia apenas pela aparência. Uma fonte de alimentação adequada suporta a operação estável quando esses critérios estão alinhados, o que torna a seleção baseada em critérios a decisão mais segura.

O modelo da Raspberry Pi deve ser o ponto de partida para avaliar uma configuração de energia.

O modelo da Raspberry Pi deve ser o ponto de partida para avaliar uma configuração de energia. A fonte de alimentação deve corresponder à classe de tensão necessária, fornecer margem de corrente adequada e usar um conector compatível, enquanto a condição do cabo deve suportar a entrega confiável e reduzir o risco de queda de tensão.

Dispositivos externos adicionam outro fator de seleção, pois dispositivos de armazenamento, dispositivos USB e outros periféricos aumentam a carga de acessórios.

Dispositivos externos adicionam outro fator de seleção, pois dispositivos de armazenamento, dispositivos USB e outros periféricos aumentam a carga de acessórios. Quando dispositivos externos exigem um caminho de energia separado, um hub USB alimentado pode ser relevante; consulte Raspberry Pi power accessories para critérios mais amplos de acessórios.

Após considerar os critérios de energia, continue com o planejamento de Raspberry Pi setup para preparar o ambiente completo do sistema.

A decisão final depende de como a Raspberry Pi será usada, como operação apenas com a placa, uso estilo desktop ou configurações com muitos periféricos. Após considerar os critérios de energia, continue com o planejamento de Raspberry Pi setup para preparar o ambiente completo do sistema.

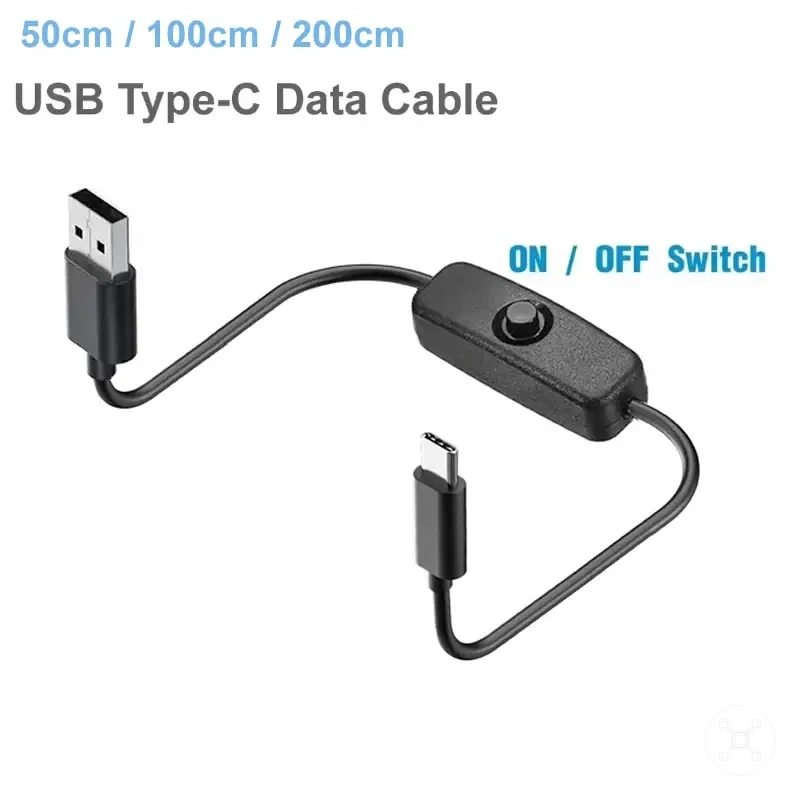

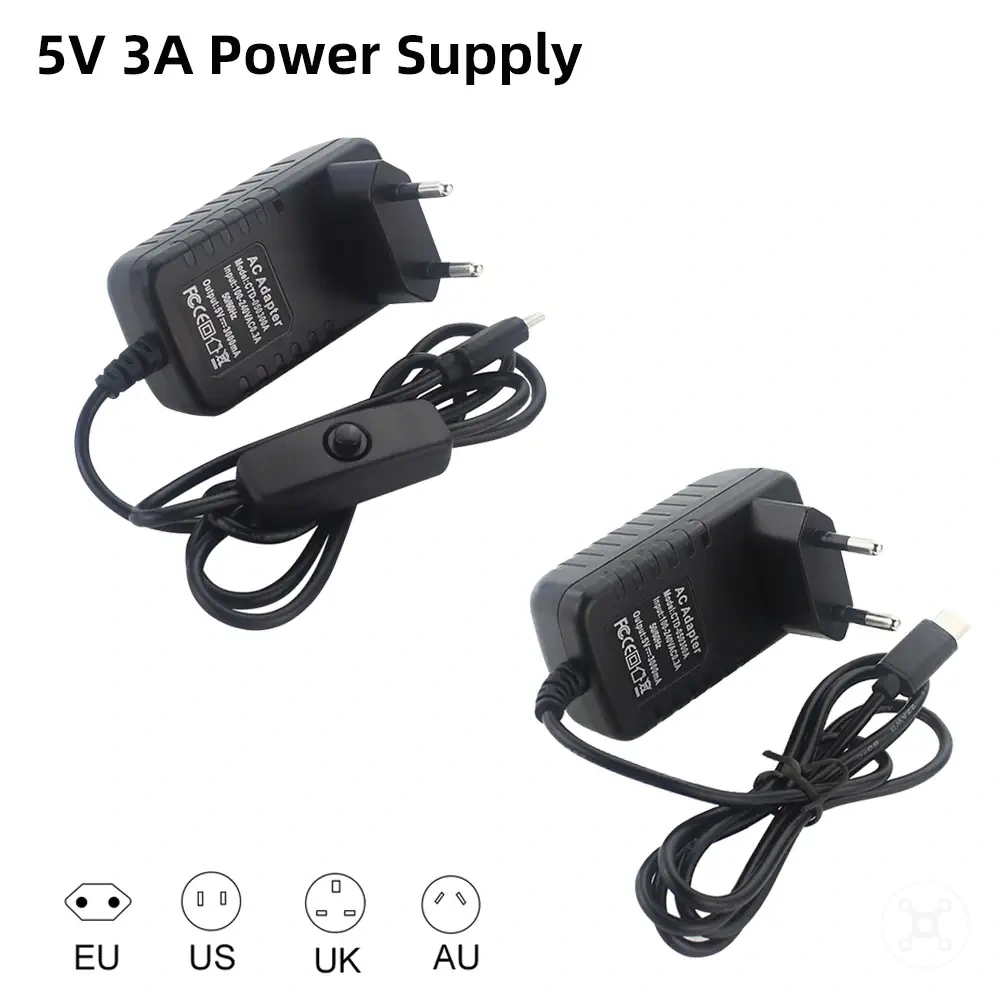

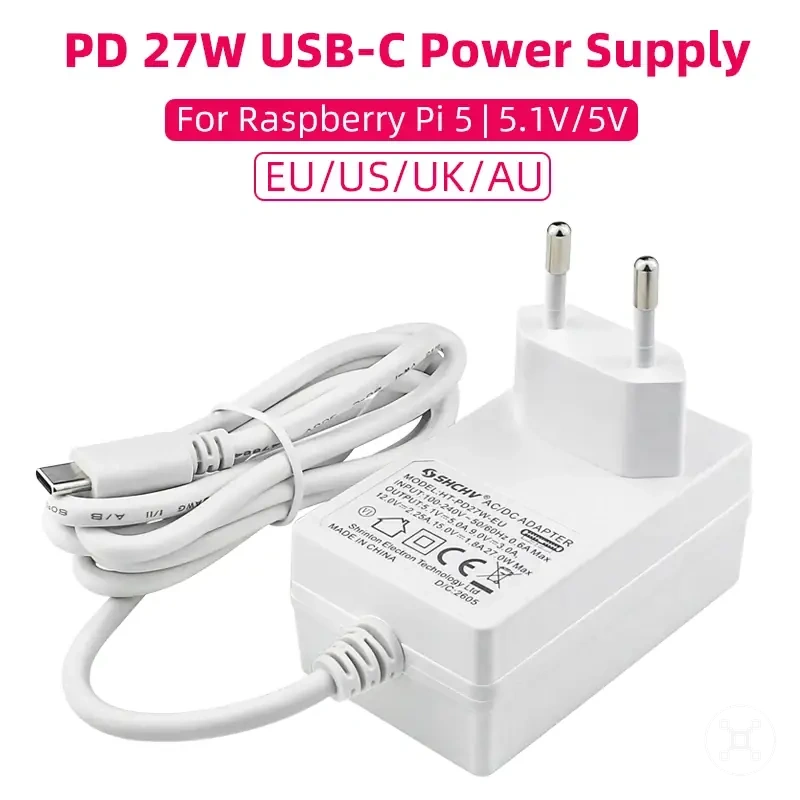

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis.

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

Use estes critérios para avaliar uma configuração de energia segura:

• Modelo: Corresponda a configuração de energia ao modelo da Raspberry Pi e suas condições de entrada de energia necessárias.
• Classe de tensão: Use um nível de tensão compatível e evite fontes diretas inseguras de alta tensão que não fornecem condições de entrada adequadas.
• Margem de corrente: Considere a capacidade de energia restante após incluir a Raspberry Pi e os dispositivos conectados.
• Conector: Corresponda o tipo de conector à entrada de energia da Raspberry Pi para um caminho de conexão adequado.
• Qualidade do cabo: Considere a condição do cabo, pois a queda de tensão pode afetar a estabilidade da entrega.
• Energia de periféricos: Inclua dispositivos externos e requisitos de hub USB alimentado quando a carga de acessórios aumentar.
• Exclusões inseguras: Exclua substituições diretas inadequadas de alta tensão que não fornecem condições de entrada reguladas.
• Resposta a avisos: Se aparecer subtensão ou instabilidade, revise as condições da fonte, cabo e carga antes de alterar a configuração.

Este gráfico mostra os principais critérios e verificações para selecionar uma fonte de alimentação segura para um Raspberry Pi, incluindo requisitos básicos de energia, considerações de carga e segurança, e cenários de uso.
