Besoins en alimentation du Raspberry Pi et compatibilité de l'alimentation
Les besoins en alimentation du Raspberry Pi définissent les conditions de compatibilité entre la carte Raspberry Pi, l'alimentation, la tension, le courant délivré et le chemin de connexion nécessaires à un fonctionnement fiable. L'alimentation fournit l'entrée électrique, tandis que le câble, le connecteur, le modèle et la charge connectée influencent la réception par la carte d'une alimentation adaptée pour une utilisation stable.
La combinaison adaptée change lorsque le modèle de Raspberry Pi, le type de connecteur, l'état du câble ou les appareils connectés changent.
La compatibilité de l'alimentation du Raspberry Pi nécessite de considérer ensemble l'alimentation, le câble, le connecteur USB-C, le modèle de carte et les périphériques. L'alimentation possède une capacité de tension et de courant, le câble transfère cette puissance à la carte, et les périphériques ajoutent une charge qui peut affecter la marge disponible et la fiabilité. La combinaison adaptée change lorsque le modèle de Raspberry Pi, le type de connecteur, l'état du câble ou les appareils connectés changent.
La compatibilité de l'alimentation du Raspberry Pi nécessite de considérer ensemble l'alimentation, le câble, le connecteur USB-C, le modèle de carte et les périphériques.
Les problèmes liés à l'alimentation, tels que les avertissements de sous-tension, l'instabilité ou un comportement périphérique peu fiable, peuvent être liés à l'interaction entre la source d'alimentation, le câble, le connecteur et la charge. Ces besoins en alimentation constituent la base pour comprendre la compatibilité avant de passer à des conseils de configuration détaillés ou à un dépannage plus large du démarrage.
Table des matières
Comment fonctionnent les besoins en alimentation du Raspberry Pi
Les besoins en alimentation du Raspberry Pi sont les conditions électriques nécessaires pour qu'une carte Raspberry Pi reçoive une alimentation CC stable qui correspond à sa charge connectée. La source d'alimentation, le connecteur, le câble et les périphériques forment un chemin d'alimentation connecté, où une distribution adaptée soutient la stabilité de fonctionnement. Une alimentation CC stable est l'exigence centrale pour un fonctionnement fiable du Raspberry Pi.

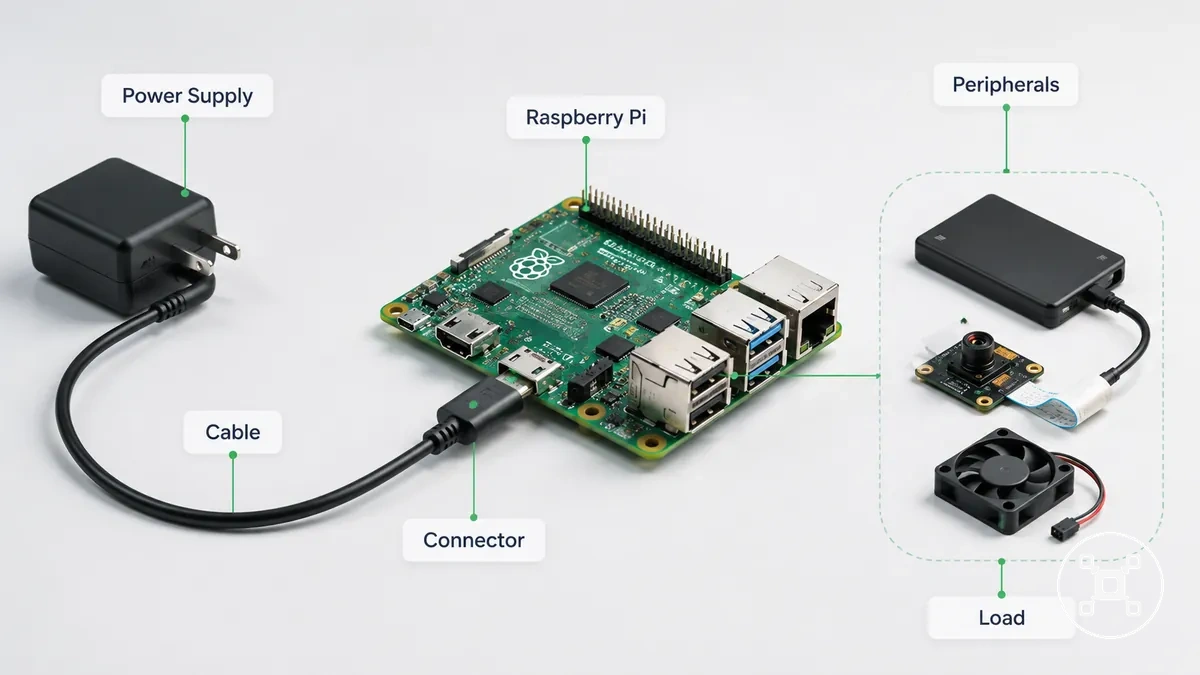

La carte Raspberry Pi reçoit l'alimentation par une connexion d'alimentation qui comprend la source d'alimentation, le connecteur et le câble. L'alimentation fournit la capacité électrique, le câble transfère la puissance et le connecteur relie la source à l'entrée de la carte. Les périphériques connectés ajoutent une charge au système, de sorte que la marge disponible et la fiabilité sont affectées par la configuration globale.
Cette relation aide à comprendre pourquoi une alimentation insuffisante peut contribuer à un comportement instable.
Pour la planification de l'installation, un système Raspberry Pi doit être considéré comme une combinaison de la carte, de l'alimentation, du câble et des appareils connectés plutôt que comme des parties isolées. Cette relation aide à comprendre pourquoi une alimentation insuffisante peut contribuer à un comportement instable. Comprendre ces besoins en alimentation facilite la planification d'une installation mais ne remplace pas le processus complet du Raspberry Pi setup.
Exigences de tension, courant et puissance du Raspberry Pi
Les exigences de tension, de courant et de puissance du Raspberry Pi sont des attributs électriques distincts utilisés pour évaluer si une alimentation est adaptée à une configuration Raspberry Pi. La tension décrit le niveau d'entrée électrique, le courant décrit la capacité électrique disponible et la puissance représente la relation entre ces valeurs. Ces attributs fonctionnent ensemble car le modèle de Raspberry Pi, la charge connectée et les conditions de fonctionnement influencent la stabilité de l'alimentation.
La tension décrit le niveau électrique délivré à la carte Raspberry Pi par le chemin d'entrée d'alimentation.
La tension décrit le niveau électrique délivré à la carte Raspberry Pi par le chemin d'entrée d'alimentation. Une catégorie d'alimentation de 5 V ou 5,1 V est couramment associée aux besoins en alimentation du Raspberry Pi, tandis que l'adéquation dépend du modèle de carte spécifique, de la capacité de l'alimentation et des conditions de distribution. Une tension délivrée insuffisante peut contribuer à des avertissements de sous-tension et à un fonctionnement instable.
Le courant décrit la capacité disponible pour la carte Raspberry Pi et les périphériques connectés.
Le courant décrit la capacité disponible pour la carte Raspberry Pi et les périphériques connectés. Le Raspberry Pi utilise une partie de cette capacité, tandis que les appareils connectés augmentent la charge globale et la consommation de courant. La marge de courant représente la capacité restante disponible pour la configuration, ce qui peut influencer la fiabilité lorsque des périphériques supplémentaires sont connectés.

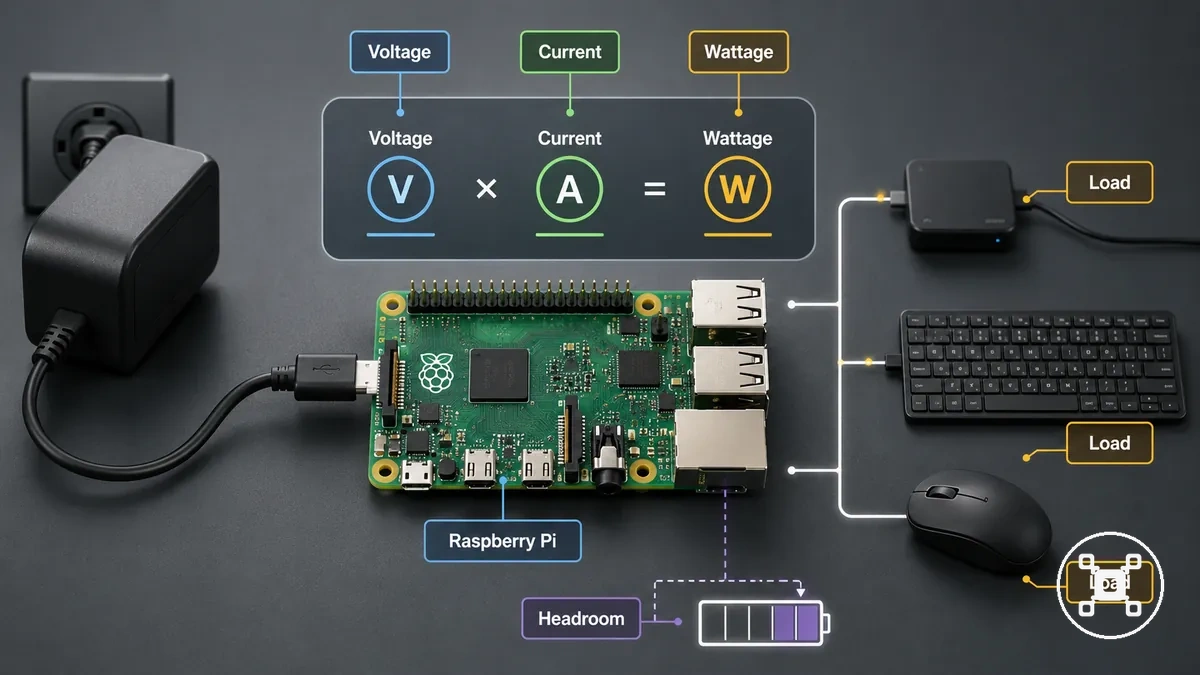

La puissance décrit la relation électrique entre la tension et le courant et aide à évaluer si la puissance nominale de l'alimentation correspond aux conditions de fonctionnement. Les valeurs utilisées pour la tension, le courant, la puissance et la marge de charge changent selon le modèle de Raspberry Pi, les appareils connectés et la configuration. Le tableau organise ces attributs électriques selon leur rôle pratique.
| Attribut | Ce que cela signifie | Condition qui le modifie | Effet sur le Raspberry Pi |
|---|---|---|---|
| Tension | Le niveau d'entrée électrique fourni à la carte Raspberry Pi. | Change avec la source d'alimentation, la distribution par le câble et les exigences de la carte. | Une distribution de tension adaptée soutient un fonctionnement stable ; une tension faible peut contribuer à des avertissements de sous-tension. |
| Courant | La capacité électrique disponible pour la carte et la charge connectée. | Change avec les périphériques, la consommation de courant et les appareils connectés. | Une marge disponible soutient les configurations à charge plus élevée avec une fiabilité améliorée. |
| Puissance | La relation électrique entre la tension et le courant. | Change avec la puissance nominale de l'alimentation et les conditions de charge de fonctionnement. | Aide à comparer la capacité de l'alimentation avec les besoins de la configuration Raspberry Pi. |
| Marge de charge | La capacité restante disponible après avoir pris en compte les besoins en courant de la configuration. | Change lorsque des périphériques ou appareils connectés sont ajoutés. | Une marge limitée peut augmenter le risque d'instabilité liée à l'alimentation. |
Plage de fonctionnement 5 V et 5,1 V

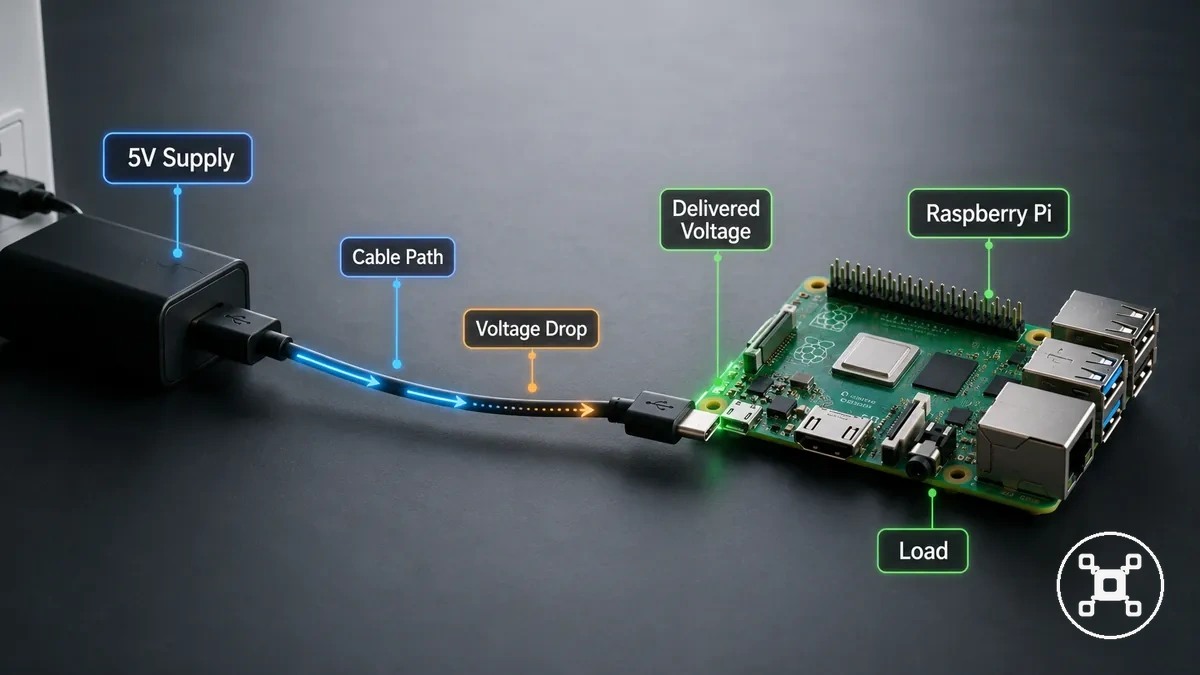

Une alimentation de classe 5 V fournit l'entrée basse tension nécessaire au fonctionnement du Raspberry Pi, mais la tension délivrée au niveau de la carte est la valeur qui affecte une utilisation stable. L'étiquette de l'alimentation décrit la tension de la source, tandis que la tension atteignant l'entrée du Raspberry Pi peut être influencée par le câble et la charge connectée.
La plage de tension entre la sortie de l'alimentation et l'entrée de la carte peut changer en raison de la chute de tension dans le chemin d'alimentation. Les caractéristiques du câble, la capacité de la source d'alimentation et la charge du système influencent la tension délivrée disponible au niveau de la carte Raspberry Pi. Si la tension délivrée devient insuffisante, la carte peut afficher des avertissements de sous-tension ou rencontrer un fonctionnement instable.
Si la tension délivrée devient insuffisante, la carte peut afficher des avertissements de sous-tension ou rencontrer un fonctionnement instable.
Une catégorie d'alimentation de 5 V ou 5,1 V doit donc être considérée conjointement avec le chemin de distribution complet plutôt qu'avec la seule étiquette de la source. La distinction entre tension nominale et tension délivrée aide à expliquer pourquoi une valeur d'entrée indiquée ne décrit pas à elle seule la tension disponible au niveau de la carte.
Consommation de courant par modèle et charge connectée
La consommation de courant change lorsqu'un modèle de Raspberry Pi est utilisé avec différentes conditions de charge connectée. Une configuration avec la carte seule sollicite moins le chemin d'alimentation qu'une configuration de type bureau ou riche en périphériques. La combinaison du modèle et des appareils connectés détermine la marge de courant disponible nécessaire à un fonctionnement fiable.

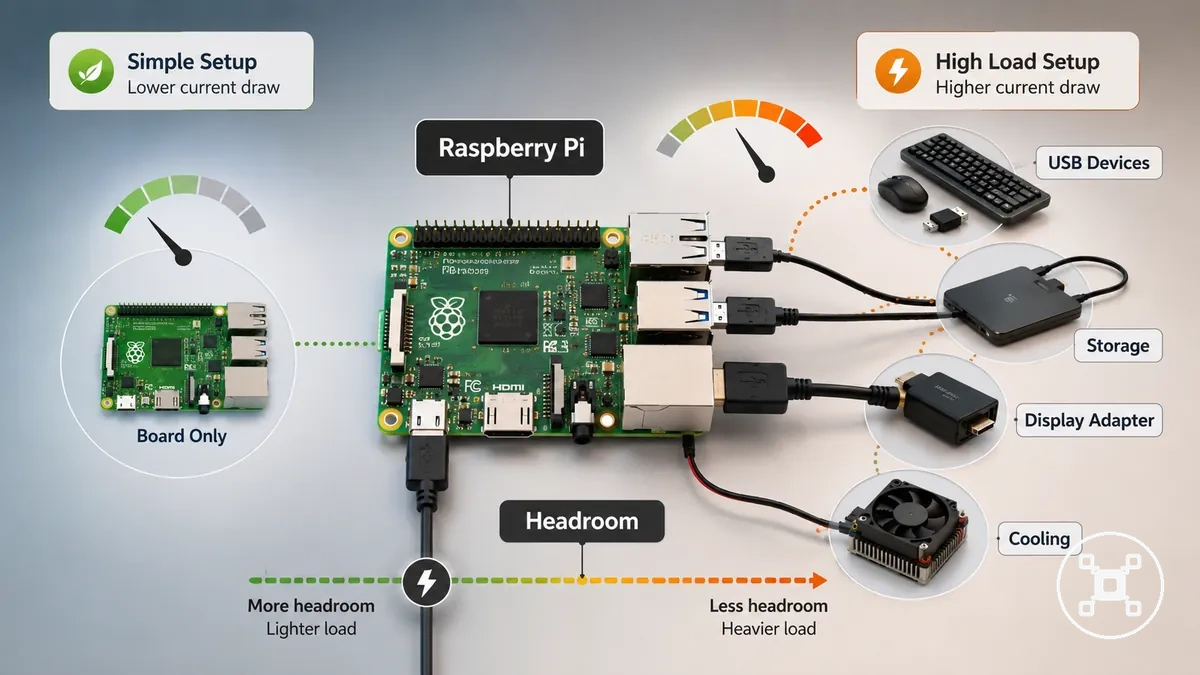

La charge connectée peut être évaluée à travers les principales catégories d'appareils connectés au Raspberry Pi :
- Carte seule : Le Raspberry Pi fonctionne avec moins d'appareils connectés, créant une charge périphérique plus faible par rapport aux configurations étendues.
- Périphériques USB : Les périphériques USB connectés ajoutent une demande de courant et réduisent la marge restante disponible pour les autres composants.
- Stockage : Les périphériques de stockage s'ajoutent à la charge connectée et doivent être inclus lors de l'évaluation de la demande de puissance totale.
- Adaptateur d'affichage : Un adaptateur d'affichage ajoute une charge d'appareil connecté supplémentaire qui peut affecter la capacité de courant disponible.
- Accessoire de refroidissement : Un accessoire de refroidissement ajoute une demande de puissance qui contribue à la condition de charge globale.
L'effet de la consommation de courant dépend du modèle de Raspberry Pi et de la combinaison d'appareils connectés. Les configurations à charge plus élevée avec plusieurs périphériques peuvent nécessiter une capacité d'alimentation supplémentaire ou un support d'alimentation externe lorsque la charge connectée dépasse la marge disponible.
Compatibilité de l'alimentation du Raspberry Pi par modèle
La compatibilité de l'alimentation du Raspberry Pi dépend du modèle de Raspberry Pi, du type de connecteur et du comportement de l'alimentation. Faire correspondre la famille de modèles avec l'entrée d'alimentation correcte et la classe d'alimentation aide à établir des conditions adaptées pour un démarrage et un fonctionnement fiables.
Il ne remplace pas les conseils plus larges de sélection du modèle Raspberry Pi.
Le tableau ci-dessous se concentre sur les facteurs d'entrée d'alimentation au niveau du modèle, y compris le type de connecteur, le comportement de négociation de l'alimentation et les conditions de compatibilité. Il ne remplace pas les conseils plus larges de sélection du modèle Raspberry Pi.
| Famille de modèles Raspberry Pi | Entrée d'alimentation | Note de compatibilité de l'alimentation | Risque principal en cas d'inadéquation |
|---|---|---|---|
| Modèles Raspberry Pi plus anciens | Micro-USB | L'adaptateur secteur doit correspondre à l'entrée Micro-USB et fournir des conditions de distribution d'alimentation adaptées à la carte. | Une condition d'alimentation inadaptée peut contribuer à un démarrage peu fiable ou à un fonctionnement instable. |
| Modèles Raspberry Pi utilisant USB-C | USB-C | L'adaptateur secteur doit correspondre à l'entrée USB-C et fournir un comportement de distribution d'alimentation compatible avec le modèle. | Un décalage entre le comportement de l'alimentation et les exigences de la carte peut affecter un fonctionnement fiable. |
| Modèles Raspberry Pi utilisant USB-C PD | USB-C avec négociation PD | La classe d'alimentation doit prendre en charge les conditions de négociation USB-C PD requises pour le modèle et la charge connectée. | Des conditions de négociation de l'alimentation incorrectes peuvent affecter la distribution de l'alimentation et la stabilité de fonctionnement. |
Le type de connecteur et la méthode de négociation de l'alimentation déterminent comment le Raspberry Pi reçoit l'alimentation de l'adaptateur. USB-C, Micro-USB et USB-C PD représentent différentes approches d'entrée d'alimentation ; la compatibilité doit être évaluée en fonction du modèle spécifique de Raspberry Pi et des conditions d'alimentation.
Pour des informations plus larges sur les modèles au-delà de la compatibilité de l'alimentation, consultez le Raspberry Pi hub .
Pour des informations plus larges sur les modèles au-delà de la compatibilité de l'alimentation, consultez le Raspberry Pi hub.
Entrées d'alimentation Micro-USB, USB-C et USB-C PD
Les types d'entrée d'alimentation du Raspberry Pi diffèrent selon les générations de modèles, et chaque connecteur définit la manière dont le câble et l'adaptateur délivrent l'alimentation à la carte. Les entrées d'alimentation Micro-USB, USB-C et USB-C PD utilisent différentes approches de connexion et de distribution, créant un comportement d'alimentation spécifique au connecteur.
Les entrées d'alimentation Micro-USB, USB-C et USB-C PD utilisent différentes approches de connexion et de distribution, créant un comportement d'alimentation spécifique au connecteur.
Les principales différences entre les types d'entrée d'alimentation concernent le connecteur, le câble, l'adaptateur et les conditions de distribution d'alimentation prises en charge :
| Type d'entrée d'alimentation | Comportement de distribution d'alimentation |
|---|---|
| Micro-USB | Le câble et l'adaptateur doivent correspondre à l'entrée d'alimentation Micro-USB afin que le Raspberry Pi reçoive l'alimentation via le connecteur correct. |
| USB-C | Le câble et l'adaptateur doivent correspondre à l'entrée d'alimentation USB-C et fournir des conditions de distribution d'alimentation adaptées au modèle de Raspberry Pi. |
| USB-C PD | L'adaptateur et le modèle de Raspberry Pi doivent prendre en charge des conditions de négociation USB-C PD compatibles pour la distribution de l'alimentation. |
La négociation USB-C PD est le processus par lequel un adaptateur et un appareil compatibles communiquent les conditions de distribution d'alimentation prises en charge. La forme du connecteur seule ne confirme pas la compatibilité, car le modèle de Raspberry Pi, le connecteur, le câble et le comportement de l'adaptateur doivent s'aligner pour une distribution d'alimentation réussie.
Raspberry Pi 4, Raspberry Pi 5 et marge d'alimentation des périphériques
Le Raspberry Pi 4, le Raspberry Pi 5 et les configurations riches en périphériques peuvent nécessiter différents niveaux de marge de courant selon le modèle et les appareils connectés. Le facteur de compatibilité local est la marge de puissance disponible lorsque les périphériques augmentent la charge globale.
Le facteur de compatibilité local est la marge de puissance disponible lorsque les périphériques augmentent la charge globale.
Différents scénarios d'utilisation affectent la marge disponible pour un fonctionnement stable :
- Configuration carte seule : Un Raspberry Pi avec un minimum d'appareils connectés a une condition de charge plus faible et une marge plus disponible pour la carte.
- Configuration de type bureau : Un Raspberry Pi avec des écrans, du stockage et d'autres appareils connectés peut nécessiter plus de marge car les périphériques supplémentaires augmentent la demande de puissance.
- Configuration à stockage important : Une configuration avec du stockage connecté ajoute une charge d'accessoire, ce qui peut réduire la marge de puissance restante disponible pour les autres appareils.
- Configuration multi-périphériques : Une configuration riche en périphériques avec plusieurs appareils connectés peut avoir une marge réduite, ce qui peut contribuer à des problèmes d'instabilité ou d'avertissement lorsque la distribution d'alimentation est insuffisante.
Une marge de puissance limitée peut contribuer à l'instabilité ou aux avertissements, tandis que la limitation peut être influencée par d'autres conditions telles que la chaleur. Pour les facteurs thermiques au-delà de la marge liée à l'alimentation, consultez le refroidissement du Raspberry Pi.
Facteurs liés au câble, au port et à l'adaptateur provoquant une chute de tension
La chute de tension se produit lorsque l'alimentation délivrée par l'adaptateur n'atteint pas complètement la carte Raspberry Pi via le chemin de connexion. La longueur du câble, la qualité du câble, le port de l'adaptateur, l'ajustement du connecteur et la charge connectée peuvent influencer la tension délivrée, faisant de la chute de tension une cause clé à vérifier lorsque des sous-tensions ou une instabilité apparaissent.
L'état du câble et du port peut affecter l'efficacité avec laquelle l'alimentation atteint la carte.
L'état du câble et du port peut affecter l'efficacité avec laquelle l'alimentation atteint la carte. La longueur du câble peut augmenter la résistance dans le chemin d'alimentation, tandis que la qualité du câble, l'état du port de l'adaptateur et l'ajustement du connecteur peuvent influencer la perte de distribution. Des conditions de charge plus élevées peuvent accroître la demande sur le chemin d'alimentation et réduire la marge de tension disponible.
Des conditions de charge plus élevées peuvent accroître la demande sur le chemin d'alimentation et réduire la marge de tension disponible.
Les facteurs suivants aident à identifier les conditions possibles de chute de tension :
- Longueur du câble : Un câble plus long peut augmenter la résistance, ce qui peut contribuer à une chute de tension entre l'adaptateur et la carte Raspberry Pi.
- Qualité du câble : Un câble avec des caractéristiques de distribution d'alimentation plus faibles peut augmenter la perte de puissance et contribuer à des symptômes de sous-tension.
- Port de l'adaptateur : Le port de l'adaptateur et sa capacité de distribution influencent la réception d'une alimentation adaptée par le chemin du câble connecté.
- Ajustement du connecteur : Une connexion de connecteur irrégulière peut réduire la fiabilité de la distribution et contribuer à un comportement d'alimentation instable.
- Charge : Des appareils connectés supplémentaires augmentent la demande de puissance, ce qui peut réduire la marge disponible et contribuer à l'instabilité.
Un adaptateur adapté peut encore présenter une puissance délivrée médiocre si une autre partie du chemin de connexion limite la distribution. Par exemple, un adaptateur avec une puissance nominale appropriée peut ne pas fournir une entrée stable à la carte lorsqu'un câble faible ou une condition de port inadaptée augmente la chute de tension.
Un adaptateur adapté peut encore présenter une puissance délivrée médiocre si une autre partie du chemin de connexion limite la distribution.

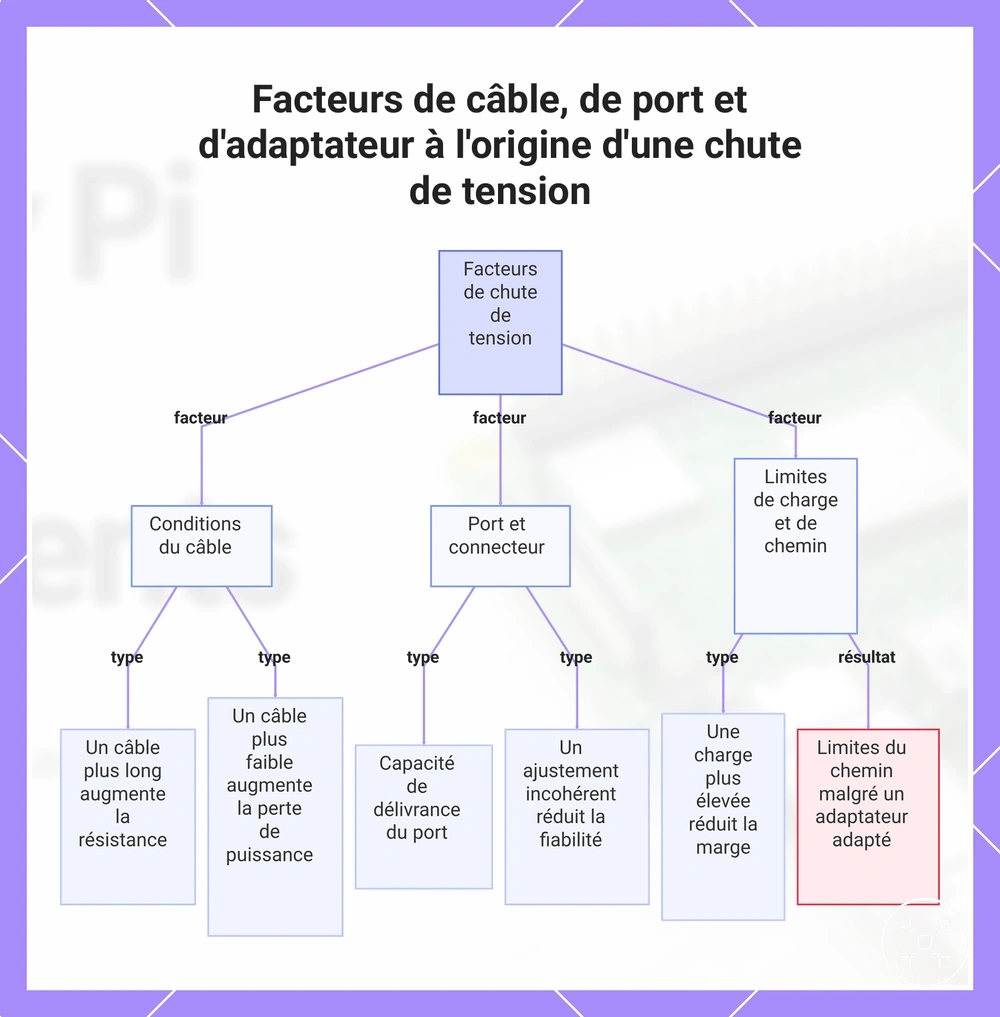

Ce graphique identifie les principaux facteurs provoquant une chute de tension entre l'adaptateur et la carte Raspberry Pi, notamment les conditions du câble, les problèmes de port et de connecteur, et les limites de charge, avec un avertissement concernant les limites du chemin malgré un adaptateur adapté.
Hubs USB alimentés et alimentation externe des périphériques
Un hub USB alimenté peut être nécessaire lorsque les périphériques USB connectés à un Raspberry Pi nécessitent une alimentation externe plutôt que de puiser toute la puissance disponible via la carte. Séparer le chemin d'alimentation pour les périphériques externes peut aider à maintenir un fonctionnement stable lorsque des disques de stockage, plusieurs périphériques ou des conditions de charge périphérique plus élevée réduisent la marge disponible.
La consommation de courant des périphériques USB varie selon le type d'appareil et la charge connectée.
La consommation de courant des périphériques USB varie selon le type d'appareil et la charge connectée. Les disques de stockage, plusieurs périphériques USB et d'autres périphériques peuvent nécessiter un chemin d'alimentation séparé lorsque leur demande combinée affecte les conditions d'alimentation du port USB du Raspberry Pi ou la stabilité des appareils connectés.
Les critères suivants aident à identifier quand une alimentation externe des périphériques peut être pertinente :
- Disques de stockage : Un disque de stockage avec une demande de puissance plus élevée peut nécessiter une alimentation externe lorsque sa charge réduit la marge disponible pour un fonctionnement stable.
- Plusieurs périphériques USB : Plusieurs périphériques USB connectés augmentent la charge périphérique et peuvent nécessiter un hub USB alimenté lorsque la demande combinée dépasse la capacité d'alimentation disponible.
- Prudence concernant le retour d'alimentation : Les configurations d'alimentation externe doivent être considérées avec prudence car le chemin d'alimentation entre le hub, les périphériques USB et le Raspberry Pi affecte le comportement global.
- Condition d'alimentation du hub : Un hub USB alimenté utilise sa propre source d'alimentation externe, créant un chemin d'alimentation séparé pour les appareils connectés.
- Symptômes de stabilité : Un comportement instable des appareils ou des problèmes de connexion peuvent indiquer que la charge connectée nécessite une configuration d'alimentation différente.
Un hub USB alimenté est un accessoire pertinent lorsque les périphériques externes ont besoin de leur propre chemin d'alimentation plutôt que de compter uniquement sur le Raspberry Pi. Pour des critères plus larges sur les accessoires, consultez Raspberry Pi power accessories.
Pour des critères plus larges sur les accessoires, consultez Raspberry Pi power accessories .

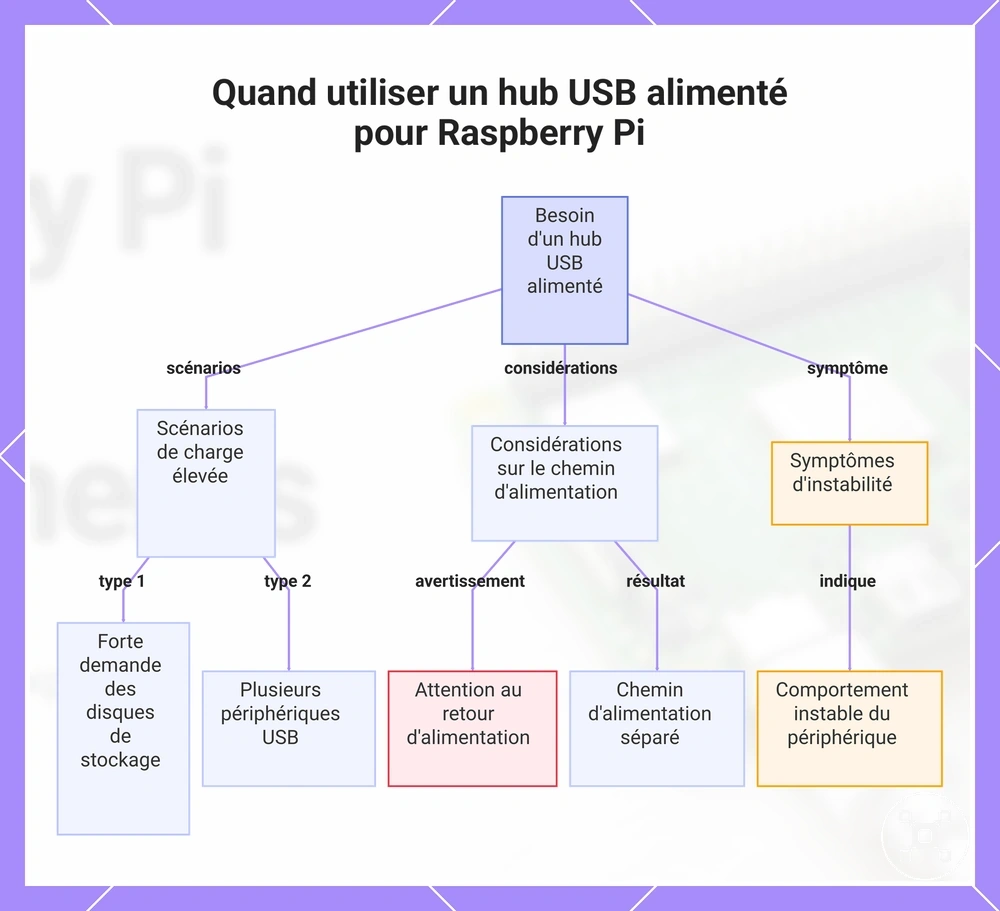

Ce graphique montre les critères d'utilisation d'un hub USB alimenté avec un Raspberry Pi, incluant les scénarios de charge des périphériques, les considérations sur le chemin d'alimentation et les symptômes de stabilité.
Batteries externes, piles et sources d'alimentation non standard
Les sources d'alimentation non standard ne sont compatibles avec un Raspberry Pi que lorsque leurs conditions de sortie, de régulation et de connecteur correspondent aux exigences de la carte. Une batterie externe, un bloc batterie ou une alimentation de laboratoire doit fournir un comportement de sortie 5 V adapté et une distribution de courant stable, car la régulation de la sortie affecte le fonctionnement fiable.
Les sources d'alimentation non standard ne sont compatibles avec un Raspberry Pi que lorsque leurs conditions de sortie, de régulation et de connecteur correspondent aux exigences de la carte.
Le type de source modifie la façon dont la distribution d'alimentation doit être évaluée :
- Batterie externe : Une batterie externe peut être adaptée lorsque sa régulation de sortie, sa capacité de courant et son connecteur correspondent aux besoins en alimentation du Raspberry Pi sous la charge connectée.
- Bloc batterie : Un bloc batterie nécessite un étage de sortie compatible qui fournit une distribution d'alimentation régulée pour les conditions d'entrée du Raspberry Pi.
- Alimentation de laboratoire : Une alimentation de laboratoire peut fournir des conditions de sortie contrôlées, mais le réglage de sortie, la régulation et la compatibilité du connecteur doivent correspondre aux exigences du Raspberry Pi.
- Adaptateur dangereux : Un adaptateur avec une sortie inadaptée, une mauvaise régulation ou un connecteur incompatible peut créer un risque d'endommagement de la carte.
Les sources d'alimentation non standard nécessitent une vérification plus stricte que les adaptateurs ordinaires de type approuvé, car la compatibilité dépend de la sortie de la source, de la régulation, du connecteur et des conditions de charge. Une alimentation portable doit être évaluée par son comportement de distribution complet plutôt que par son seul type de source.
Une alimentation portable doit être évaluée par son comportement de distribution complet plutôt que par son seul type de source.

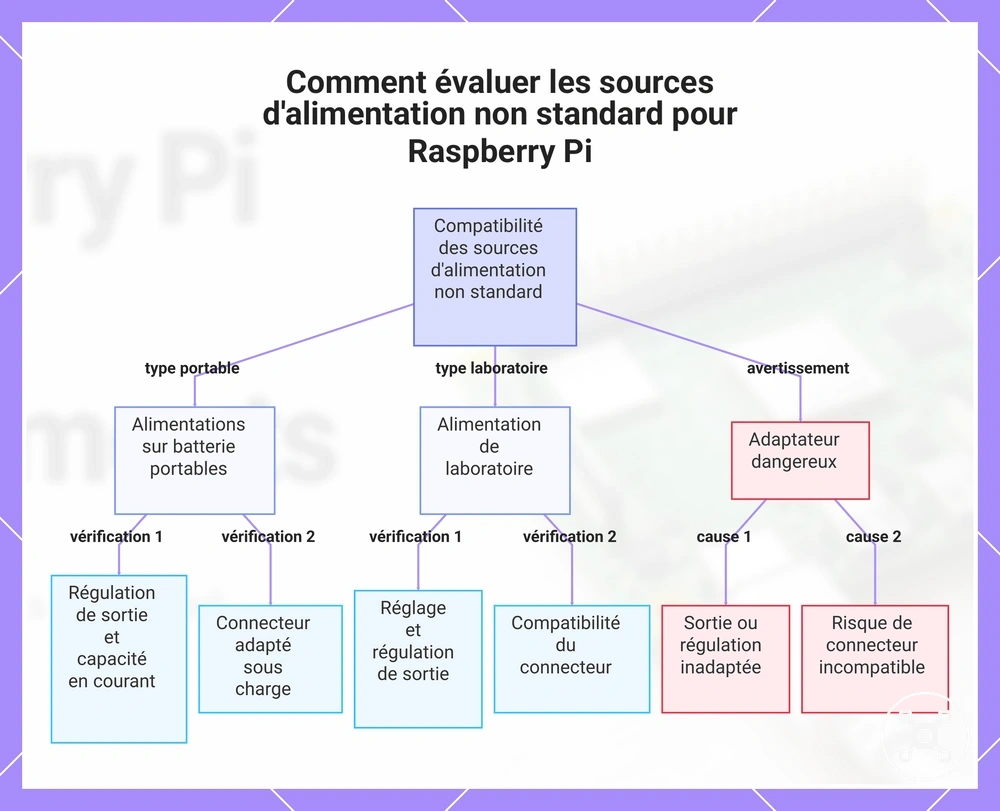

Ce graphique montre les principaux types de sources d'alimentation non standard et les vérifications clés nécessaires pour garantir la compatibilité avec une carte Raspberry Pi.
Blocs batterie et alimentation portable 5 V
Un bloc batterie ou une batterie externe ne peut fournir une alimentation portable 5 V pour un Raspberry Pi que lorsque la sortie reste stable sous la charge de la carte et des accessoires. La condition de compatibilité clé est une sortie soutenue, car une distribution instable peut contribuer à une sous-tension pendant le fonctionnement.
La condition de compatibilité clé est une sortie soutenue, car une distribution instable peut contribuer à une sous-tension pendant le fonctionnement.
Les vérifications suivantes aident à évaluer l'adéquation de l'alimentation portable :
- Sortie soutenue : Le bloc batterie ou la batterie externe doit maintenir des conditions de sortie stables lorsque le Raspberry Pi et la charge connectée nécessitent de l'alimentation.
- Qualité du câble : Le câble affecte la puissance délivrée, donc un chemin de connexion plus faible peut contribuer à une perte de puissance et à des symptômes de sous-tension.
- Charge : Les appareils connectés augmentent la demande de puissance, ce qui peut réduire la marge disponible et affecter la stabilité de l'alimentation portable.
- Comportement de veille ou d'arrêt automatique : Certaines batteries externes peuvent modifier leur comportement de sortie pendant les périodes de faible charge, ce qui peut affecter le fonctionnement continu du Raspberry Pi.
- Qualification de l'autonomie : L'autonomie dépend de facteurs tels que la capacité, l'efficacité, le modèle de Raspberry Pi et la charge connectée, elle ne peut donc pas être déterminée à partir du seul type de batterie.
Une source d'alimentation portable 5 V doit donc être évaluée par sa sortie soutenue et ses conditions de distribution plutôt que par sa seule conception portable. Un bloc batterie ou une batterie externe qui ne maintient pas une sortie adaptée sous charge peut entraîner une sous-tension ou un comportement instable.
Pourquoi les alimentations 9 V et 12 V ne sont pas des remplacements directs
Les alimentations 9 V et 12 V ne sont pas des remplacements directs pour les besoins d'entrée d'alimentation du Raspberry Pi. Une alimentation à tension plus élevée nécessite une conversion régulée adaptée avant de pouvoir fournir les conditions d'entrée 5 V requises, et un adaptateur dangereux peut créer un risque d'endommagement.
Les alimentations 9 V et 12 V ne sont pas des remplacements directs pour les besoins d'entrée d'alimentation du Raspberry Pi.
La différence entre une entrée d'alimentation correcte et une source à tension plus élevée peut être comprise à travers la condition de régulation :
- Entrée 5 V : Une source d'alimentation compatible avec le Raspberry Pi fournit la condition d'entrée requise via le connecteur et le comportement d'alimentation corrects.
- Source 9 V ou 12 V : Une alimentation à tension plus élevée ne correspond pas directement à l'exigence d'entrée du Raspberry Pi et peut créer un risque de décalage de tension.
- Conversion régulée : Une source à tension plus élevée nécessite une conversion régulée appropriée avant de pouvoir être considérée pour une condition d'entrée 5 V compatible.
- Adaptateur dangereux : Un adaptateur avec une tension de sortie inadaptée ou une régulation manquante peut introduire un risque d'endommagement de la carte Raspberry Pi.
L'ajustement du connecteur seul ne rend pas une alimentation 9 V ou 12 V compatible. Les sources à tension plus élevée nécessitent une vérification plus stricte car un décalage de tension et des conditions de conversion inadaptées peuvent affecter la sécurité du Raspberry Pi.
Problèmes d'alimentation courants du Raspberry Pi et avertissements de sous-tension
Les problèmes d'alimentation du Raspberry Pi peuvent apparaître sous forme de signaux d'avertissement de sous-tension, d'indicateurs de basse tension, d'instabilité ou de symptômes liés au démarrage. Ces signes d'avertissement aident à identifier d'éventuels problèmes d'alimentation, mais les mêmes symptômes peuvent impliquer le stockage, le logiciel ou la chaleur ; le signe visible doit donc être séparé de la cause sous-jacente.
Les problèmes d'alimentation du Raspberry Pi peuvent apparaître sous forme de signaux d'avertissement de sous-tension, d'indicateurs de basse tension, d'instabilité ou de symptômes liés au démarrage.
Les signes d'avertissement courants peuvent être examinés à travers ce flux de diagnostic axé sur l'alimentation :
- Avertissement de sous-tension : Un avertissement de sous-tension indique une condition de basse tension, donc l'alimentation et le chemin de distribution doivent être vérifiés car une puissance délivrée insuffisante peut affecter le fonctionnement.
- Symbole éclair : Un indicateur d'éclair peut signaler un avertissement lié à l'alimentation, faisant de l'alimentation et de la connexion du câble des vérifications importantes avant de passer à des causes plus larges.
- Vérification de l'alimentation : Une alimentation inadaptée peut contribuer à des symptômes de basse tension, donc la compatibilité de l'adaptateur et la condition de distribution d'alimentation doivent être examinées.
- Vérification du câble : Un problème de câble peut contribuer à une chute de tension, donc l'état du câble et le chemin de connexion doivent être vérifiés lorsqu'une sous-tension apparaît.
- Vérification de la charge : Une charge plus élevée provenant d'appareils connectés peut réduire la marge de puissance disponible et peut contribuer à une instabilité ou à une déconnexion USB.
Un flux de diagnostic commence par le symptôme, puis vérifie l'attribut d'alimentation et la condition associés. Si les vérifications d'alimentation n'expliquent pas le problème, un échec de démarrage, une limitation ou une instabilité peuvent impliquer d'autres causes telles que le stockage, le logiciel ou la chaleur.
Un flux de diagnostic commence par le symptôme, puis vérifie l'attribut d'alimentation et la condition associés.
Pour les symptômes qui persistent après les vérifications d'alimentation, poursuivez avec un diagnostic de démarrage plus large en utilisant le guide Raspberry Pi qui ne démarre pas, car un échec de démarrage n'est pas toujours causé par la distribution d'alimentation.

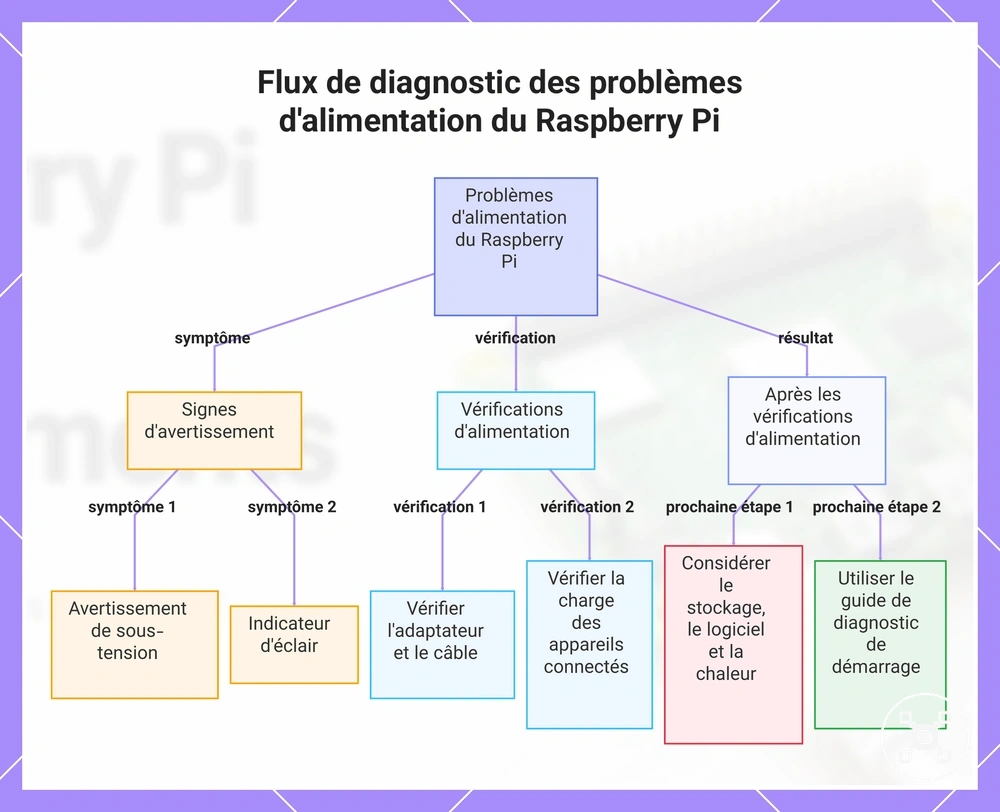

Ce graphique montre le flux de diagnostic pour les problèmes d'alimentation du Raspberry Pi, en partant des signes d'avertissement, en passant par les vérifications d'alimentation, jusqu'aux prochaines étapes si les problèmes persistent.
Symbole éclair et messages de basse tension
Un symbole éclair, un message de basse tension ou un avertissement de sous-tension sur un Raspberry Pi indique généralement que la carte a détecté une condition de basse tension. Le signal d'avertissement pointe vers un possible problème de distribution d'alimentation, mais la cause exacte peut dépendre de l'alimentation, du câble et des conditions de charge.
- Signification de l'avertissement : Un symbole éclair ou une icône d'avertissement indique généralement que le Raspberry Pi a détecté une condition de tension inférieure au niveau attendu.
- Déclencheurs probables : Une condition de l'alimentation, du câble ou de la charge connectée peut contribuer à un message de basse tension lorsque la puissance délivrée est réduite.
- Vérification immédiate : Vérifiez d'abord l'alimentation et le câble car le chemin d'alimentation affecte la tension atteignant le Raspberry Pi.
- Ce qu'il ne faut pas supposer : Un avertissement de tension ne prouve pas que chaque problème système a la même cause, car d'autres conditions peuvent affecter le comportement du Raspberry Pi.
Symptômes de démarrage, de stabilité et de limitation causés par l'alimentation
Une alimentation insuffisante peut provoquer des symptômes ressemblant à un échec de démarrage, des réinitialisations aléatoires, des déconnexions USB ou un ralentissement sur un Raspberry Pi. Ces comportements peuvent se chevaucher avec d'autres conditions du système, mais un problème d'alimentation est une cause possible lorsque le bloc d'alimentation ne peut pas maintenir une distribution adaptée sous charge.
Une alimentation insuffisante peut provoquer des symptômes ressemblant à un échec de démarrage, des réinitialisations aléatoires, des déconnexions USB ou un ralentissement sur un Raspberry Pi.
Les symptômes ci-dessous séparent les conditions d'alimentation possibles des causes non liées à l'alimentation :
| Comportement observé | Condition d'alimentation possible | Cause concurrente | Vérification suivante |
|---|---|---|---|
| Échec de démarrage | Une alimentation insuffisante peut affecter la stabilité au démarrage lorsque l'alimentation ne peut pas maintenir la distribution pendant le fonctionnement. | Des problèmes de stockage ou de logiciel peuvent empêcher le démarrage. | Vérifiez d'abord la distribution d'alimentation, puis examinez les causes liées au stockage et au logiciel. |
| Réinitialisations aléatoires | Une alimentation insuffisante peut contribuer à l'instabilité lorsque la charge change et que la puissance disponible est limitée. | Des défauts logiciels ou d'autres conditions système peuvent causer des redémarrages. | Examinez le chemin d'alimentation et la charge connectée avant un diagnostic plus large. |
| Déconnexions USB | Une alimentation insuffisante peut affecter la stabilité USB lorsque des appareils connectés augmentent la charge. | Des problèmes de périphérique USB ou des conditions logicielles peuvent interrompre les connexions. | Vérifiez les appareils connectés et les conditions d'alimentation. |
| Limitation | Les conditions d'alimentation peuvent contribuer à des symptômes de ralentissement dans certaines situations. | La chaleur est une autre cause possible lorsque les limites thermiques affectent le fonctionnement. | Séparez les vérifications liées à l'alimentation de celles liées à la chaleur. |
Ces symptômes ne doivent pas être considérés comme la preuve d'une cause unique, car l'alimentation, le stockage, le logiciel et la chaleur peuvent créer des comportements similaires. Si les symptômes de limitation se chevauchent avec des conditions thermiques, consultez le guide refroidissement du Raspberry Pi pour comprendre la limite liée au refroidissement.
Choisir une configuration d'alimentation Raspberry Pi sécurisée
Une configuration d'alimentation sécurisée pour un Raspberry Pi se choisit en faisant correspondre les exigences du modèle, de la tension, de la marge de courant, du connecteur, du câble et de la charge connectée, plutôt qu'en sélectionnant une source d'alimentation uniquement par son apparence. Une alimentation adaptée soutient un fonctionnement stable lorsque ces critères sont alignés, ce qui fait de la sélection basée sur des critères la décision la plus sûre.
Le modèle de Raspberry Pi devrait être le point de départ pour évaluer une configuration d'alimentation.
Le modèle de Raspberry Pi devrait être le point de départ pour évaluer une configuration d'alimentation. L'alimentation doit correspondre à la classe de tension requise, offrir une marge de courant adaptée et utiliser un connecteur compatible, tandis que l'état du câble doit soutenir une distribution fiable et réduire le risque de chute de tension.
Les périphériques externes ajoutent un facteur de sélection supplémentaire car les disques de stockage, les périphériques USB et autres accessoires augmentent la charge des accessoires.
Les périphériques externes ajoutent un facteur de sélection supplémentaire car les disques de stockage, les périphériques USB et autres accessoires augmentent la charge des accessoires. Lorsque les périphériques externes nécessitent un chemin d'alimentation séparé, un hub USB alimenté peut être pertinent ; consultez Raspberry Pi power accessories pour des critères plus larges sur les accessoires.
Après avoir pris en compte les critères d'alimentation, poursuivez avec la planification du Raspberry Pi setup pour préparer l'environnement système complet.
La décision finale dépend de la manière dont le Raspberry Pi sera utilisé, comme un fonctionnement avec la carte seule, une utilisation de type bureau ou des configurations riches en périphériques. Après avoir pris en compte les critères d'alimentation, poursuivez avec la planification du Raspberry Pi setup pour préparer l'environnement système complet.

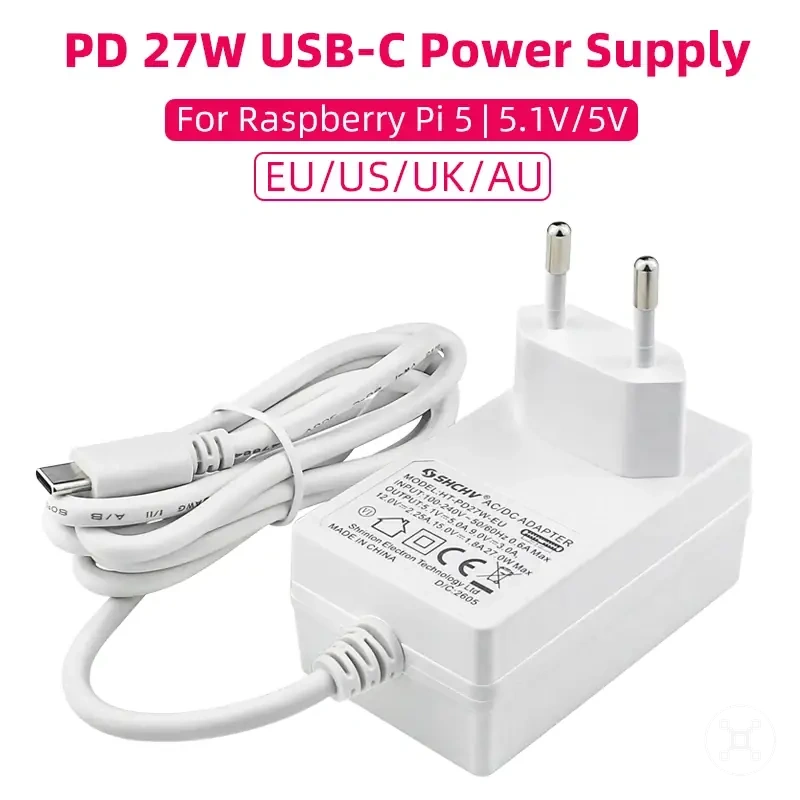

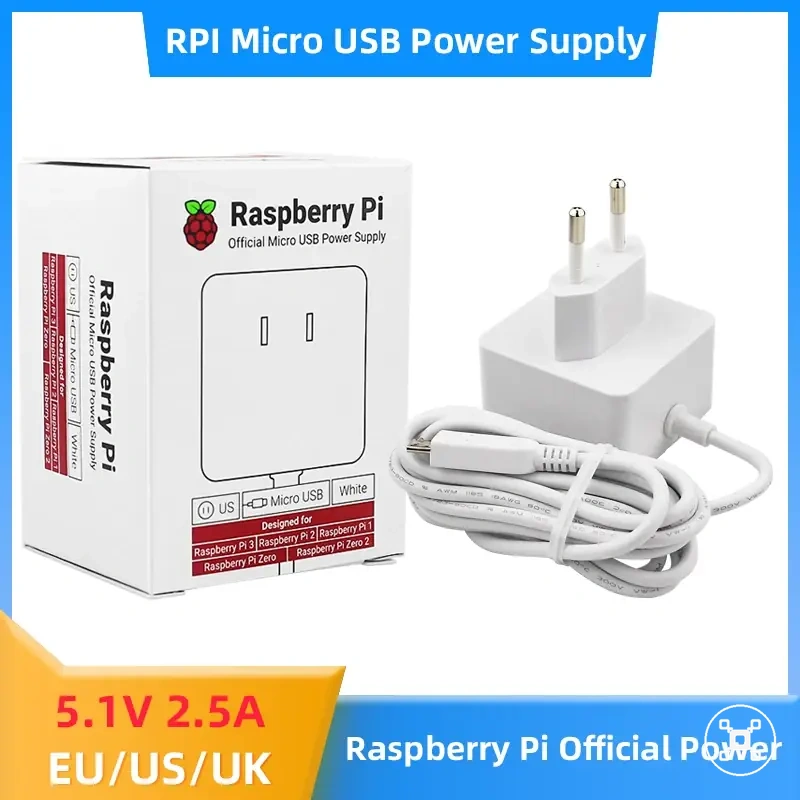

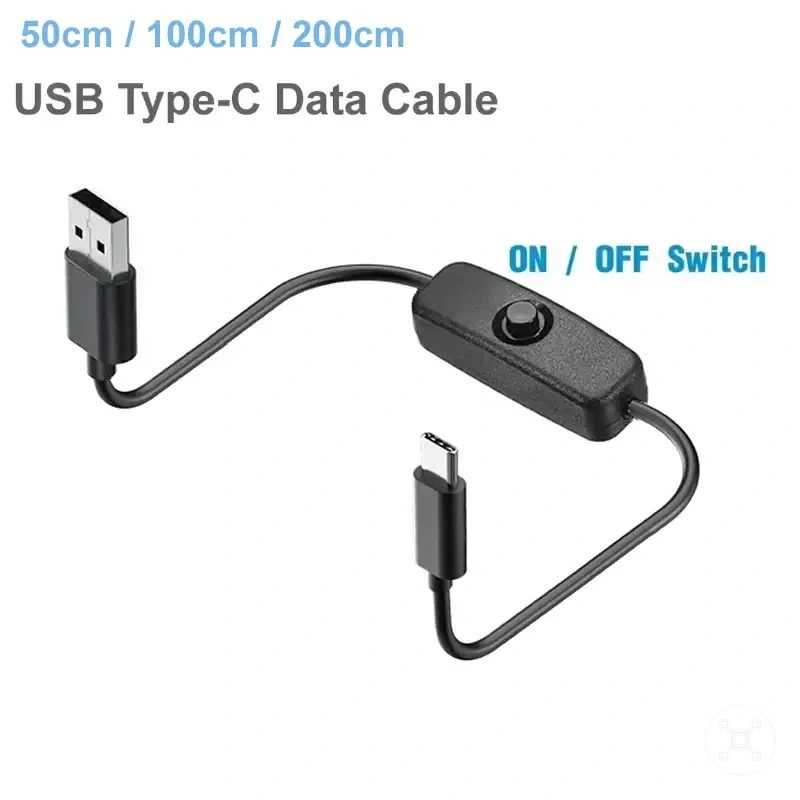

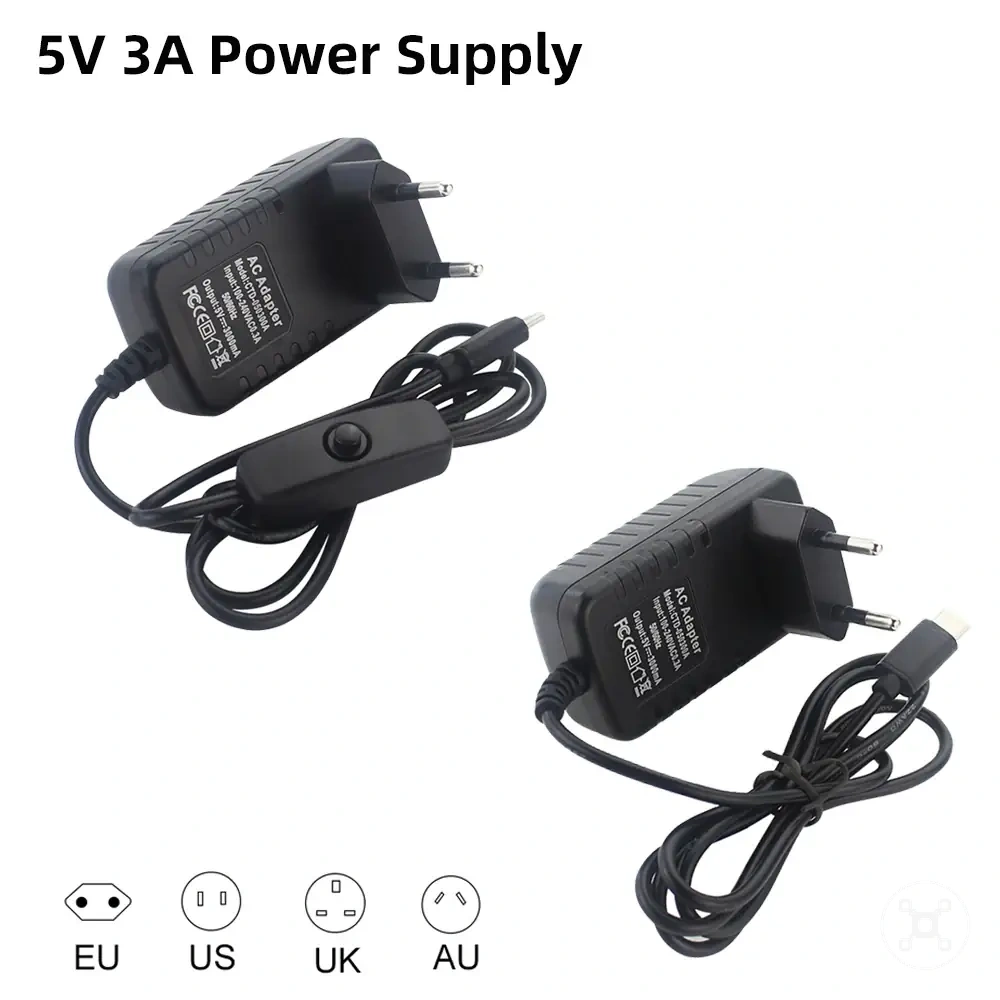

Voici des exemples de produits qui peuvent faciliter la comparaison.
Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

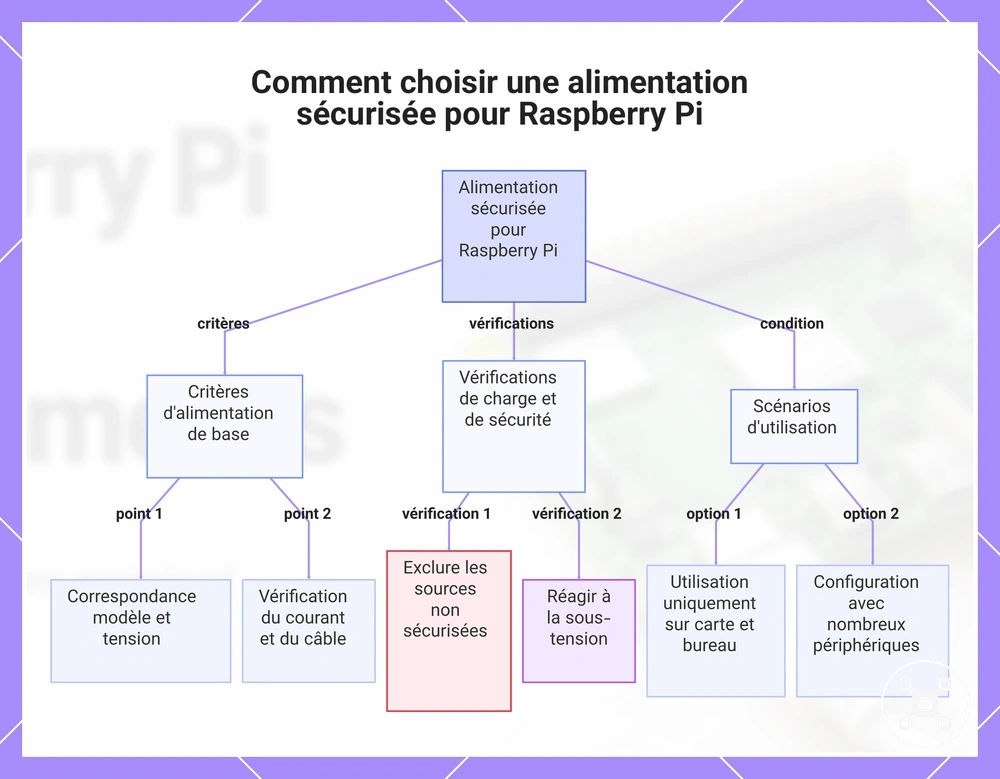

Utilisez ces critères pour évaluer une configuration d'alimentation sécurisée :
- Modèle : Faites correspondre la configuration d'alimentation au modèle de Raspberry Pi et à ses conditions d'entrée d'alimentation requises.
- Classe de tension : Utilisez un niveau de tension compatible et évitez les sources directes haute tension dangereuses qui ne fournissent pas des conditions d'entrée adaptées.
- Marge de courant : Considérez la capacité d'alimentation restante après avoir inclus le Raspberry Pi et les appareils connectés.
- Connecteur : Faites correspondre le type de connecteur à l'entrée d'alimentation du Raspberry Pi pour un chemin de connexion adapté.
- Qualité du câble : Tenez compte de l'état du câble car une chute de tension peut affecter la stabilité de la distribution.
- Alimentation des périphériques : Incluez les périphériques externes et les besoins en hub USB alimenté lorsque la charge des accessoires augmente.
- Exclusions dangereuses : Excluez les remplacements directs haute tension inadaptés qui ne fournissent pas des conditions d'entrée régulées.
- Réponse aux avertissements : En cas de sous-tension ou d'instabilité, examinez les conditions de l'alimentation, du câble et de la charge avant de modifier la configuration.
Ce diagramme présente les critères et vérifications clés pour sélectionner une alimentation sécurisée pour un Raspberry Pi, incluant les exigences d'alimentation de base, les considérations de charge et de sécurité, et les scénarios d'utilisation.
