متطلبات طاقة راسبيري باي وتوافق مزود الطاقة

تحدد متطلبات طاقة راسبيري باي شروط التوافق بين لوحة راسبيري باي ومزود الطاقة والجهد والتيار ومسار التوصيل اللازمة للتشغيل الموثوق. يوفر مزود الطاقة المدخلات الكهربائية، بينما يؤثر الكابل والموصل والطراز والحمل المتصل على ما إذا كانت اللوحة تتلقى طاقة مناسبة للاستخدام المستقر.

يتطلب توافق طاقة راسبيري باي النظر في المزود والكابل وموصل USB-C وطراز اللوحة والملحقات معًا.

يتطلب توافق طاقة راسبيري باي النظر في المزود والكابل وموصل USB-C وطراز اللوحة والملحقات معًا. يمتلك مزود الطاقة قدرة جهد وتيار، وينقل الكابل تلك الطاقة إلى اللوحة، وتضيف الملحقات حملاً يمكن أن يؤثر على الهامش المتاح والموثوقية. يتغير التركيب المناسب عندما يتغير طراز راسبيري باي أو نوع الموصل أو حالة الكابل أو الأجهزة المتصلة.

يتغير التركيب المناسب عندما يتغير طراز راسبيري باي أو نوع الموصل أو حالة الكابل أو الأجهزة المتصلة.

يمكن ربط المشكلات المتعلقة بالطاقة مثل تحذيرات انخفاض الجهد أو عدم الاستقرار أو سلوك الملحقات غير الموثوق بالتفاعل بين مصدر الطاقة والكابل والموصل والحمل. توفر متطلبات الطاقة هذه الأساس لفهم التوافق قبل الانتقال إلى إرشادات الإعداد التفصيلية أو استكشاف أخطاء الإقلاع الأوسع نطاقًا.

جدول المحتويات⌄

كيف تعمل متطلبات طاقة راسبيري باي

متطلبات طاقة راسبيري باي هي الظروف الكهربائية اللازمة لتلقي لوحة راسبيري باي تيارًا مستمرًا مستقرًا يتوافق مع حملها المتصل. يشكل مصدر الطاقة والموصل والكابل والملحقات مسار طاقة متصلاً، حيث يدعم التوصيل المناسب استقرار التشغيل. يعد التيار المستمر المستقر المتطلب الأساسي لتشغيل راسبيري باي الموثوق.

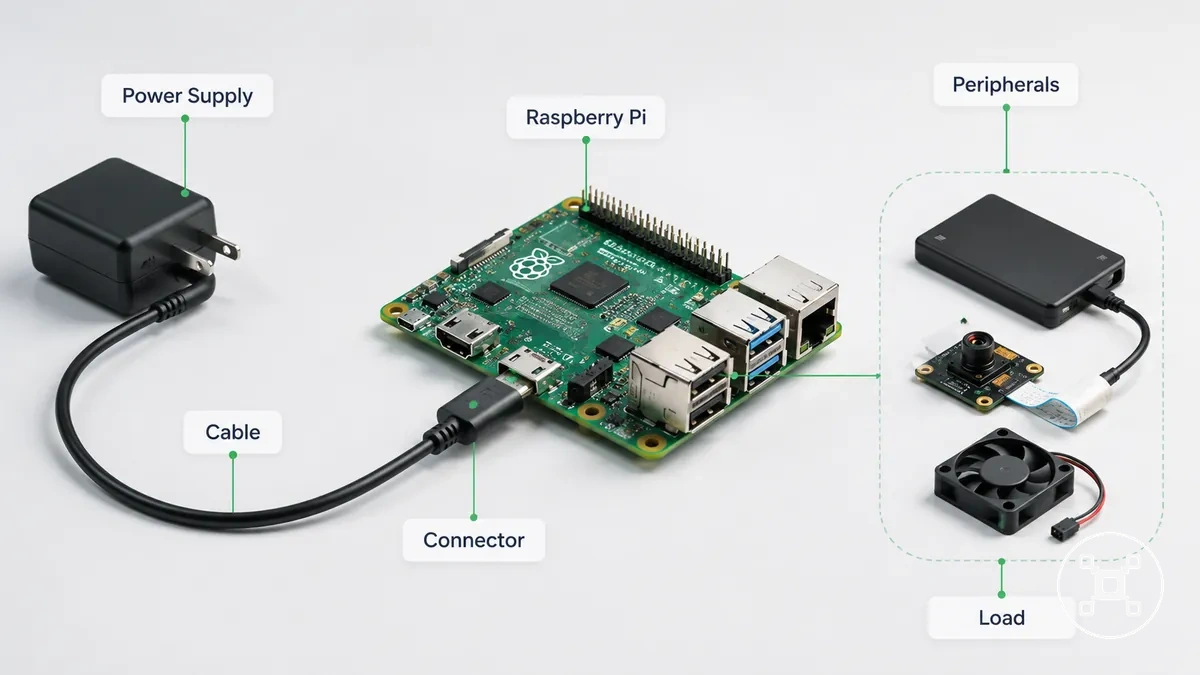

تتلقى لوحة راسبيري باي الطاقة من خلال اتصال إمداد يشمل مصدر الطاقة والموصل والكابل. يوفر الإمداد السعة الكهربائية، وينقل الكابل الطاقة، ويربط الموصل المصدر بمدخل اللوحة. تضيف الملحقات المتصلة حملاً إلى النظام، لذا يتأثر الهامش المتاح والموثوقية بالتكوين العام.

تتلقى لوحة راسبيري باي الطاقة من خلال اتصال إمداد يشمل مصدر الطاقة والموصل والكابل.

لتخطيط الإعداد، ينبغي النظر إلى نظام راسبيري باي كمجموعة من اللوحة والإمداد والكابل والأجهزة المتصلة وليس كأجزاء منعزلة. تساعد هذه العلاقة في تفسير لماذا يمكن أن يسهم توصيل الطاقة غير الكافي في سلوك غير مستقر. يساعد فهم متطلبات الطاقة هذه في تخطيط الإعداد ولكنه لا يحل محل عملية إعداد راسبيري باي الكاملة.

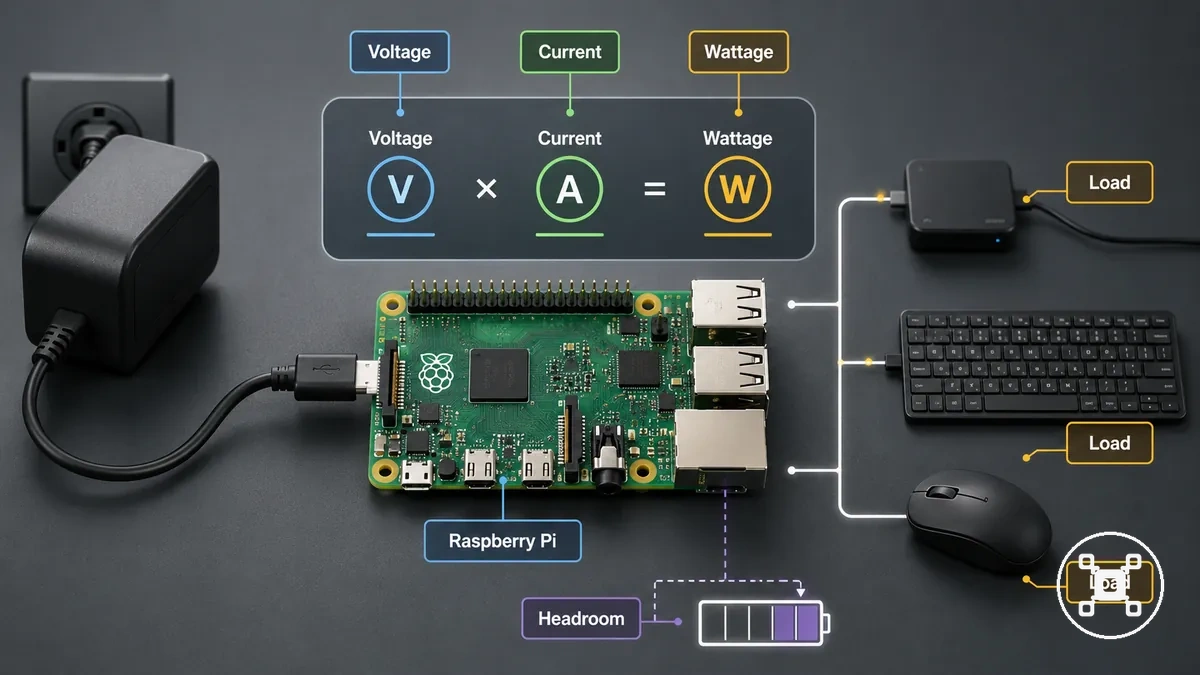

متطلبات الجهد والتيار والقدرة الكهربائية لراسبيري باي

متطلبات الجهد والتيار والقدرة الكهربائية لراسبيري باي هي سمات كهربائية منفصلة تُستخدم لتقييم ما إذا كان مزود الطاقة مناسبًا لإعداد راسبيري باي. يصف الجهد مستوى الإدخال الكهربائي، ويصف التيار السعة الكهربائية المتاحة، وتمثل القدرة الكهربائية العلاقة بين هذه القيم. تعمل هذه السمات معًا لأن طراز راسبيري باي والحمل المتصل وظروف التشغيل تؤثر على استقرار الطاقة.

يمكن أن يساهم الجهد غير الكافي في تحذيرات انخفاض الجهد والتشغيل غير المستقر.

يصف الجهد المستوى الكهربائي الذي يتم توصيله إلى لوحة راسبيري باي عبر مسار إدخال الطاقة. ترتبط فئة مزود 5V أو 5.1V بشكل شائع بمتطلبات طاقة راسبيري باي، بينما تعتمد الملاءمة على طراز اللوحة المحدد وقدرة المزود وظروف التوصيل. يمكن أن يساهم الجهد غير الكافي في تحذيرات انخفاض الجهد والتشغيل غير المستقر.

يصف التيار السعة المتاحة للوحة راسبيري باي والملحقات المتصلة.

يصف التيار السعة المتاحة للوحة راسبيري باي والملحقات المتصلة. يستخدم راسبيري باي جزءًا من هذه السعة، بينما تزيد الأجهزة المتصلة من الحمل الإجمالي وسحب التيار. يمثل هامش التيار السعة المتبقية المتاحة للإعداد، والتي يمكن أن تؤثر على الموثوقية عند توصيل ملحقات إضافية.

تصف القدرة الكهربائية علاقة الطاقة بين الجهد والتيار وتساعد في تقييم ما إذا كان تصنيف المزود يتوافق مع حالة التشغيل. تتغير القيم المستخدمة للجهد والتيار والقدرة الكهربائية وهامش الحمل مع طراز راسبيري باي والأجهزة المتصلة والتكوين. ينظم الجدول هذه السمات الكهربائية حسب دورها العملي.

السمة	ما تعنيه	الشرط الذي يغيرها	التأثير على راسبيري باي
الجهد	مستوى الإدخال الكهربائي المزود للوحة راسبيري باي.	يتغير مع مصدر الطاقة وتوصيل الكابل ومتطلبات اللوحة.	يدعم توصيل الجهد المناسب التشغيل المستقر؛ يمكن أن يساهم انخفاض الجهد في تحذيرات انخفاض الجهد.
التيار	السعة الكهربائية المتاحة للوحة والحمل المتصل.	يتغير مع الملحقات وسحب التيار والأجهزة المتصلة.	يدعم الهامش المتاح تكوينات الحمل الأعلى بموثوقية محسنة.
القدرة الكهربائية	علاقة الطاقة بين الجهد والتيار.	يتغير مع تصنيف المزود وظروف حمل التشغيل.	تساعد في مقارنة سعة المزود مع احتياجات إعداد راسبيري باي.
هامش الحمل	السعة المتبقية المتاحة بعد مراعاة متطلبات التيار للإعداد.	يتغير عند إضافة ملحقات أو أجهزة متصلة.	يمكن أن يزيد الهامش المحدود من خطر عدم الاستقرار المرتبط بالطاقة.

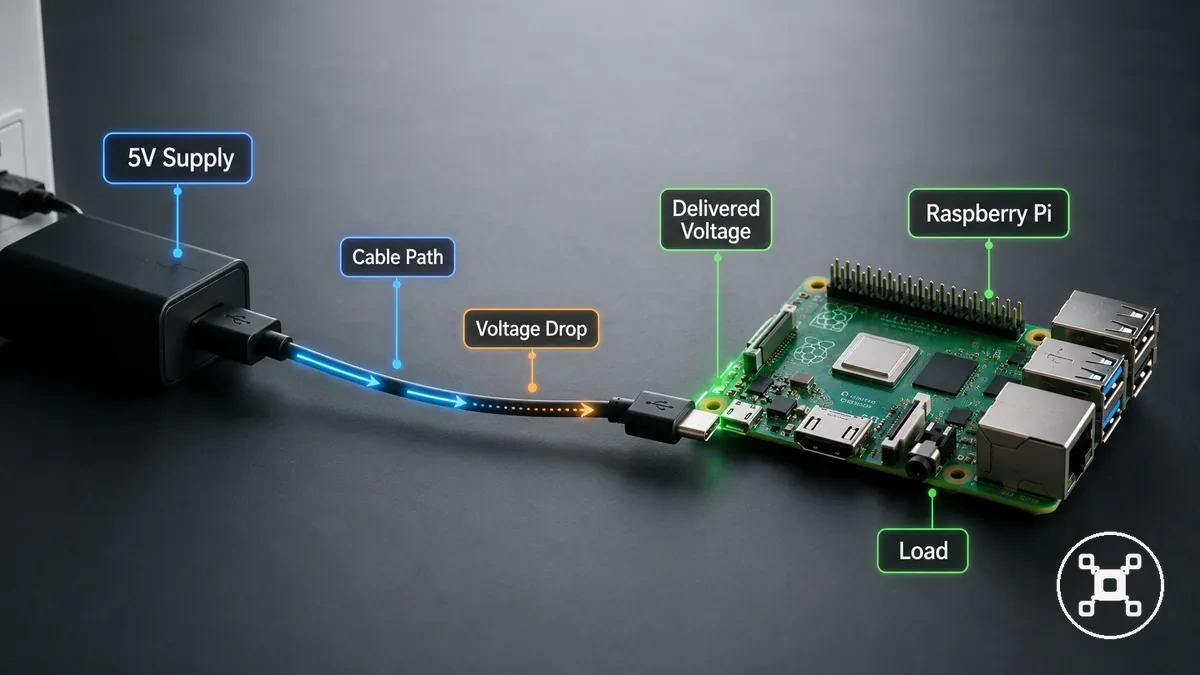

نطاق التشغيل 5V و5.1V

يوفر مزود من فئة 5V جهد الإدخال المنخفض اللازم لتشغيل راسبيري باي، لكن الجهد الفعلي الذي يصل إلى اللوحة هو القيمة التي تؤثر على الاستخدام المستقر. يصف ملصق المزود جهد المصدر، بينما يمكن أن يتأثر الجهد الذي يصل إلى مدخل راسبيري باي بالكابل والحمل المتصل.

يمكن أن يتغير نطاق الجهد بين مخرج المزود ومدخل اللوحة بسبب انخفاض الجهد في مسار الطاقة. تؤثر خصائص الكابل وقدرة مصدر الطاقة وحمل النظام على الجهد الفعلي المتاح عند لوحة راسبيري باي. إذا أصبح الجهد الفعلي غير كافٍ، فقد تظهر على اللوحة تحذيرات انخفاض الجهد أو تعاني من تشغيل غير مستقر.

ينبغي النظر إلى فئة مزود 5V أو 5.1V مع مسار التوصيل الكامل بدلاً من ملصق المصدر وحده.

ينبغي النظر إلى فئة مزود 5V أو 5.1V مع مسار التوصيل الكامل بدلاً من ملصق المصدر وحده. يساعد التمييز بين الجهد الاسمي والجهد الفعلي في تفسير لماذا لا تصف قيمة الإدخال المذكورة على الملصق بحد ذاتها الجهد المتاح عند اللوحة.

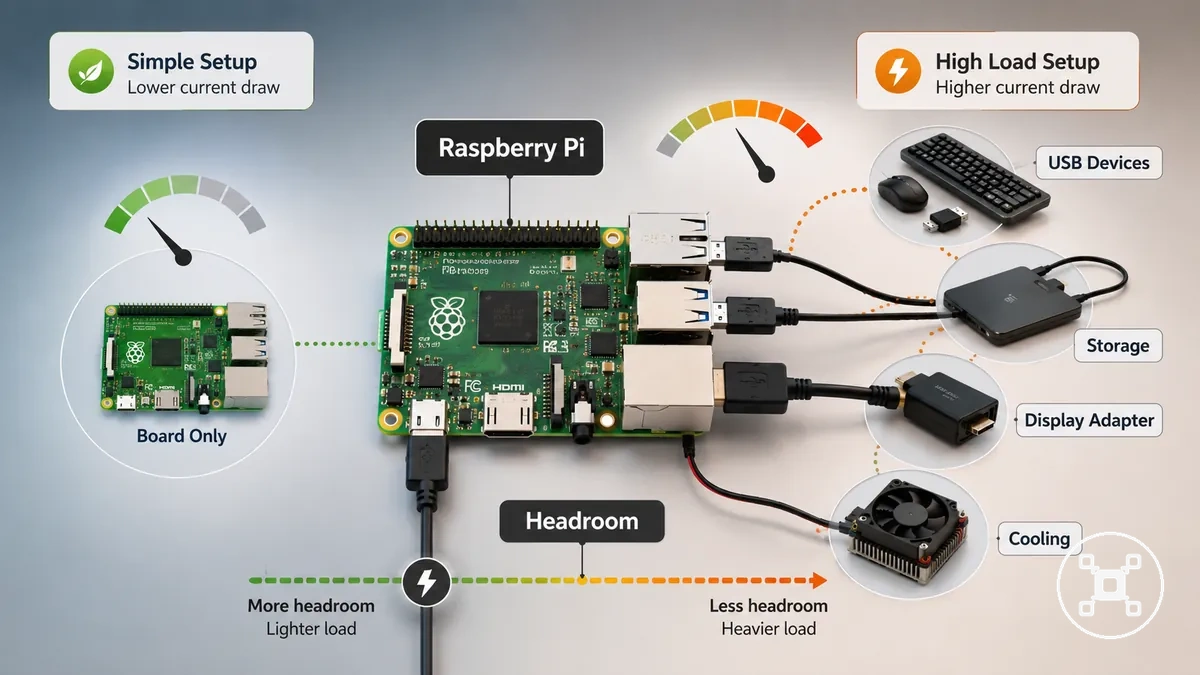

سحب التيار حسب الطراز والحمل المتصل

يتغير سحب التيار عند استخدام طراز راسبيري باي مع ظروف حمل متصل مختلفة. يضع الإعداد الذي يشمل اللوحة فقط طلبًا أقل على مسار الطاقة مقارنة بالتكوين الشبيه بسطح المكتب أو المليء بالملحقات. يحدد مزيج الطراز والأجهزة المرفقة هامش التيار المتاح اللازم للتشغيل الموثوق.

يمكن تقييم الحمل المتصل من خلال فئات الأجهزة الرئيسية المرفقة براسبيري باي:

• حمولة اللوحة فقط: يعمل راسبيري باي مع عدد أقل من الأجهزة المتصلة، مما يخلق حمولة ملحقات أقل مقارنة بالتكوينات الموسعة.
• أجهزة USB: تضيف أجهزة USB المتصلة طلبًا على التيار وتقلل من الهامش المتبقي المتاح للمكونات الأخرى.
• التخزين: تضيف أجهزة التخزين إلى الحمل المتصل وينبغي تضمينها عند النظر في إجمالي الطلب على الطاقة.
• محول الشاشة: يضيف محول الشاشة حمل جهاز متصل آخر يمكن أن يؤثر على سعة التيار المتاحة.
• ملحق التبريد: يضيف ملحق التبريد طلبًا على الطاقة يساهم في حالة الحمل الإجمالية.

يعتمد تأثير سحب التيار على طراز راسبيري باي ومجموعة الأجهزة المرفقة. قد تتطلب التكوينات ذات الحمل الأعلى مع ملحقات متعددة سعة طاقة إضافية أو دعم طاقة خارجي عندما يتجاوز الحمل المتصل الهامش المتاح.

توافق مزود طاقة راسبيري باي حسب الطراز

يعتمد توافق مزود طاقة راسبيري باي على طراز راسبيري باي ونوع الموصل وسلوك المزود. تساعد مطابقة عائلة الطراز مع إدخال الطاقة الصحيح وفئة المزود في تهيئة الظروف المناسبة للإقلاع والتشغيل الموثوقين.

لا تحل هذه المقارنة محل الإرشادات الأوسع لاختيار طراز راسبيري باي.

تركز المقارنة أدناه على عوامل إدخال الطاقة على مستوى الطراز، بما في ذلك نوع الموصل وسلوك التفاوض على الطاقة وظروف التوافق. لا تحل هذه المقارنة محل الإرشادات الأوسع لاختيار طراز راسبيري باي.

عائلة طراز راسبيري باي	إدخال الطاقة	ملاحظة توافق المزود	الخطر الرئيسي في حالة عدم التطابق
طرازات راسبيري باي الأقدم	Micro-USB	ينبغي أن يتوافق محول الطاقة مع إدخال Micro-USB وأن يوفر ظروف توصيل طاقة مناسبة للوحة.	يمكن أن يسهم شرط مزود غير مناسب في إقلاع غير موثوق أو تشغيل غير مستقر.
طرازات راسبيري باي التي تستخدم USB-C	USB-C	ينبغي أن يتوافق محول الطاقة مع إدخال USB-C وأن يوفر سلوك توصيل طاقة متوافقًا للطراز.	يمكن أن يؤثر عدم التطابق بين سلوك المزود ومتطلبات اللوحة على التشغيل الموثوق.
طرازات راسبيري باي التي تستخدم USB-C PD	USB-C مع تفاوض PD	ينبغي أن تدعم فئة المزود ظروف تفاوض USB-C PD المطلوبة للطراز والحمل المتصل.	يمكن أن تؤثر ظروف التفاوض على الطاقة غير الصحيحة على توصيل الطاقة واستقرار التشغيل.

يحدد نوع الموصل وطريقة التفاوض على الطاقة كيفية استقبال راسبيري باي للطاقة من المحول. تمثل USB-C وMicro-USB وUSB-C PD طرق إدخال طاقة مختلفة، لذا ينبغي تقييم التوافق وفقًا لطراز راسبيري باي المحدد وظروف المزود.

يحدد نوع الموصل وطريقة التفاوض على الطاقة كيفية استقبال راسبيري باي للطاقة من المحول.

لمزيد من المعلومات حول الطرازات بما يتجاوز توافق مزود الطاقة، راجع Raspberry Pi hub.

مدخلات الطاقة Micro-USB وUSB-C وUSB-C PD

تختلف أنواع مدخلات طاقة راسبيري باي عبر أجيال الطرازات، ويحدد كل موصل كيفية توصيل الكابل والمحول للطاقة إلى اللوحة. تستخدم مدخلات الطاقة Micro-USB وUSB-C وUSB-C PD طرق اتصال وتوصيل مختلفة، مما يخلق سلوك طاقة خاصًا بكل موصل.

تستخدم مدخلات الطاقة Micro-USB وUSB-C وUSB-C PD طرق اتصال وتوصيل مختلفة، مما يخلق سلوك طاقة خاصًا بكل موصل.

ترتبط الاختلافات الرئيسية بين أنواع مدخلات الطاقة بالموصل والكابل والمحول وظروف توصيل الطاقة المدعومة:

نوع مدخل الطاقة	سلوك توصيل الطاقة
Micro-USB	يجب أن يتطابق الكابل والمحول مع مدخل طاقة Micro-USB حتى يتلقى راسبيري باي الطاقة عبر الموصل الصحيح.
USB-C	يجب أن يتطابق الكابل والمحول مع مدخل طاقة USB-C وتوفير ظروف توصيل طاقة مناسبة لطراز راسبيري باي.
USB-C PD	يجب أن يدعم المحول وطراز راسبيري باي ظروف تفاوض USB-C PD متوافقة لتوصيل الطاقة.

تفاوض USB-C PD هو العملية التي يتواصل فيها محول وجهاز متوافقان حول ظروف توصيل الطاقة المدعومة. لا يؤكد شكل الموصل وحده التوافق لأن سلوك طراز راسبيري باي والموصل والكابل والمحول يجب أن يتوافق لتوصيل الطاقة بنجاح.

راسبيري باي 4 وراسبيري باي 5 وهامش طاقة الملحقات

يمكن أن تتطلب إعدادات راسبيري باي 4 وراسبيري باي 5 وإعدادات الملحقات الثقيلة مستويات مختلفة من هامش التيار بناءً على الطراز والأجهزة المتصلة. عامل التوافق المحلي هو هامش الطاقة المتاح عندما تزيد الملحقات من الحمل الإجمالي.

عامل التوافق المحلي هو هامش الطاقة المتاح عندما تزيد الملحقات من الحمل الإجمالي.

تؤثر سيناريوهات الاستخدام المختلفة على الهامش المتاح للتشغيل المستقر:

• إعداد اللوحة فقط: راسبيري باي مع عدد قليل من الأجهزة المتصلة لديه حالة حمل أقل وهامش متاح أكبر للوحة.
• إعداد شبيه بسطح المكتب: راسبيري باي مع شاشات وتخزين وأجهزة متصلة أخرى يمكن أن يتطلب هامشًا أكبر لأن الملحقات الإضافية تزيد الطلب على الطاقة.
• إعداد ثقيل بالتخزين: إعداد مع تخزين متصل يضيف حمل ملحق، مما يمكن أن يقلل من هامش الطاقة المتبقي المتاح للأجهزة الأخرى.
• إعداد متعدد الملحقات: إعداد مليء بالملحقات مع أجهزة متصلة متعددة يمكن أن يكون له هامش مخفض، مما قد يساهم في عدم الاستقرار أو ظروف التحذير عندما يكون توصيل الطاقة غير كافٍ.

يمكن أن يساهم هامش الطاقة المحدود في عدم الاستقرار أو التحذيرات، بينما قد يتأثر التخفيض أيضًا بظروف أخرى مثل الحرارة. للعوامل الحرارية التي تتجاوز هامش الطاقة، راجع تبريد راسبيري باي.

عوامل الكابل والمنفذ والمحول التي تسبب انخفاض الجهد

يحدث انخفاض الجهد عندما لا تصل الطاقة المنقولة من المحول بالكامل إلى لوحة راسبيري باي عبر مسار التوصيل. يمكن أن يؤثر طول الكابل وجودة الكابل ومنفذ المحول وملاءمة الموصل والحمل المتصل على الجهد الفعلي، مما يجعل انخفاض الجهد سببًا رئيسيًا للتحقق عند ظهور انخفاض الجهد أو عدم الاستقرار.

يمكن أن تؤثر ظروف الكابل والمنفذ على كفاءة وصول الطاقة إلى اللوحة.

يمكن أن تؤثر ظروف الكابل والمنفذ على كفاءة وصول الطاقة إلى اللوحة. يمكن أن يزيد طول الكابل من المقاومة في مسار الطاقة، بينما يمكن أن تؤثر جودة الكابل وحالة منفذ المحول وملاءمة الموصل على فقدان التوصيل. يمكن أن تزيد ظروف الحمل الأعلى من الطلب على مسار الطاقة وتقلل من هامش الجهد المتاح.

يمكن أن تزيد ظروف الحمل الأعلى من الطلب على مسار الطاقة وتقلل من هامش الجهد المتاح.

تساعد العوامل التالية في تحديد ظروف انخفاض الجهد المحتملة:

• طول الكابل: يمكن أن يزيد الكابل الأطول من المقاومة، مما قد يساهم في انخفاض الجهد بين المحول ولوحة راسبيري باي.
• جودة الكابل: قد يزيد الكابل ذو خصائص توصيل الطاقة الأضعف من فقدان الطاقة ويساهم في أعراض انخفاض الجهد.
• منفذ المحول: يؤثر منفذ المحول وقدرته على التوصيل في ما إذا كانت الطاقة المناسبة تصل إلى مسار الكابل المتصل.
• ملاءمة الموصل: قد يقلل اتصال الموصل غير المتسق من موثوقية التوصيل ويساهم في سلوك طاقة غير مستقر.
• الحمل: تزيد الأجهزة المتصلة الإضافية من الطلب على الطاقة، مما يمكن أن يقلل من الهامش المتاح ويساهم في عدم الاستقرار.

قد يظل المحول المناسب يُظهر طاقة واصلة ضعيفة إذا كان جزء آخر من مسار التوصيل يحد من التوصيل. على سبيل المثال، قد لا يوفر محول ذو تصنيف مناسب مدخل لوحة مستقرًا عندما يزيد كابل ضعيف أو حالة منفذ غير مناسبة من انخفاض الجهد.

قد يظل المحول المناسب يُظهر طاقة واصلة ضعيفة إذا كان جزء آخر من مسار التوصيل يحد من التوصيل.

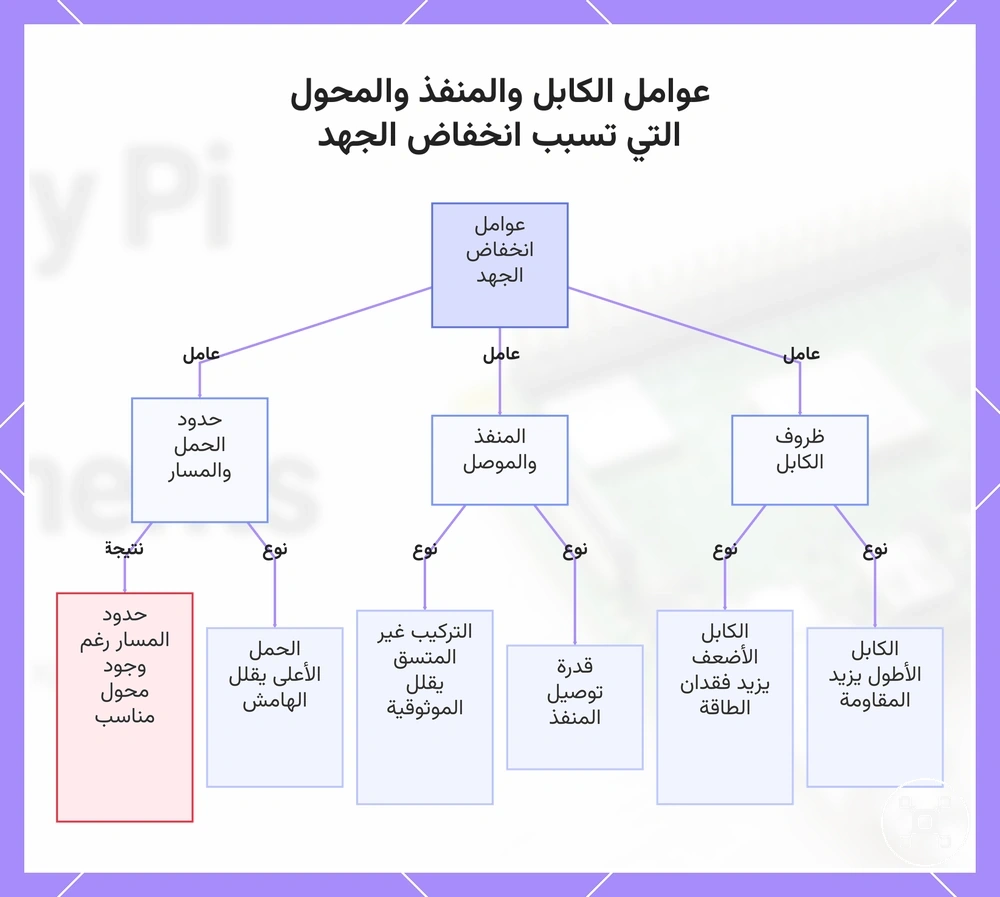

يحدد هذا المخطط العوامل الرئيسية المسببة لانخفاض الجهد بين المحول ولوحة Raspberry Pi، بما في ذلك ظروف الكابل ومشكلات المنفذ والموصل وقيود الحمل، مع تحذير بشأن حدود المسار على الرغم من وجود محول مناسب.

مراكز USB المزودة بالطاقة وطاقة الأجهزة الخارجية

قد تكون هناك حاجة إلى مركز USB مزود بالطاقة عندما تتطلب أجهزة USB المتصلة براسبيري باي طاقة جهاز خارجي بدلاً من سحب كل الطاقة المتاحة عبر اللوحة. يمكن أن يساعد فصل مسار الطاقة للأجهزة الخارجية في الحفاظ على التشغيل المستقر عندما تعمل محركات التخزين أو الملحقات المتعددة أو ظروف الحمل العالي للملحقات على تقليل الهامش المتاح.

يختلف سحب طاقة جهاز USB حسب نوع الجهاز والحمل المتصل.

يختلف سحب طاقة جهاز USB حسب نوع الجهاز والحمل المتصل. قد تتطلب محركات التخزين وأجهزة USB المتعددة والملحقات الأخرى مسار طاقة منفصل عندما يؤثر طلبها المشترك على ظروف طاقة منفذ USB في راسبيري باي أو استقرار الجهاز المتصل.

قد تتطلب محركات التخزين وأجهزة USB المتعددة والملحقات الأخرى مسار طاقة منفصل عندما يؤثر طلبها المشترك على ظروف طاقة منفذ USB في راسبيري باي أو استقرار الجهاز المتصل.

تساعد المعايير التالية في تحديد متى قد تكون طاقة الجهاز الخارجي ذات صلة:

• محركات التخزين: قد يتطلب محرك التخزين ذو الطلب الأعلى على الطاقة دعم طاقة خارجي عندما يقلل حمله من الهامش المتاح للتشغيل المستقر.
• أجهزة USB متعددة: تزيد عدة أجهزة USB متصلة من حمل الملحقات وقد تتطلب مركز USB مزودًا بالطاقة عندما يتجاوز الطلب المشترك سعة الطاقة المتاحة.
• تنبيه الطاقة العكسية: ينبغي النظر في ترتيبات الطاقة الخارجية بعناية لأن مسار الطاقة بين المركز وأجهزة USB وراسبيري باي يؤثر على السلوك العام.
• حالة طاقة المركز: يستخدم مركز USB المزود بالطاقة مصدر طاقة خارجي خاص به، مما ينشئ مسار إمداد منفصل للأجهزة المتصلة.
• أعراض الاستقرار: يمكن أن يشير سلوك الجهاز غير المستقر أو مشكلات الاتصال إلى أن الحمل المتصل يحتاج إلى ترتيب طاقة مختلف.

مركز USB المزود بالطاقة هو ملحق ذو صلة عندما تحتاج الأجهزة الخارجية إلى مسار طاقة خاص بها بدلاً من الاعتماد فقط على راسبيري باي. لمعايير الملحقات الأوسع، راجع ملحقات طاقة راسبيري باي.

لمعايير الملحقات الأوسع، راجع ملحقات طاقة راسبيري باي .

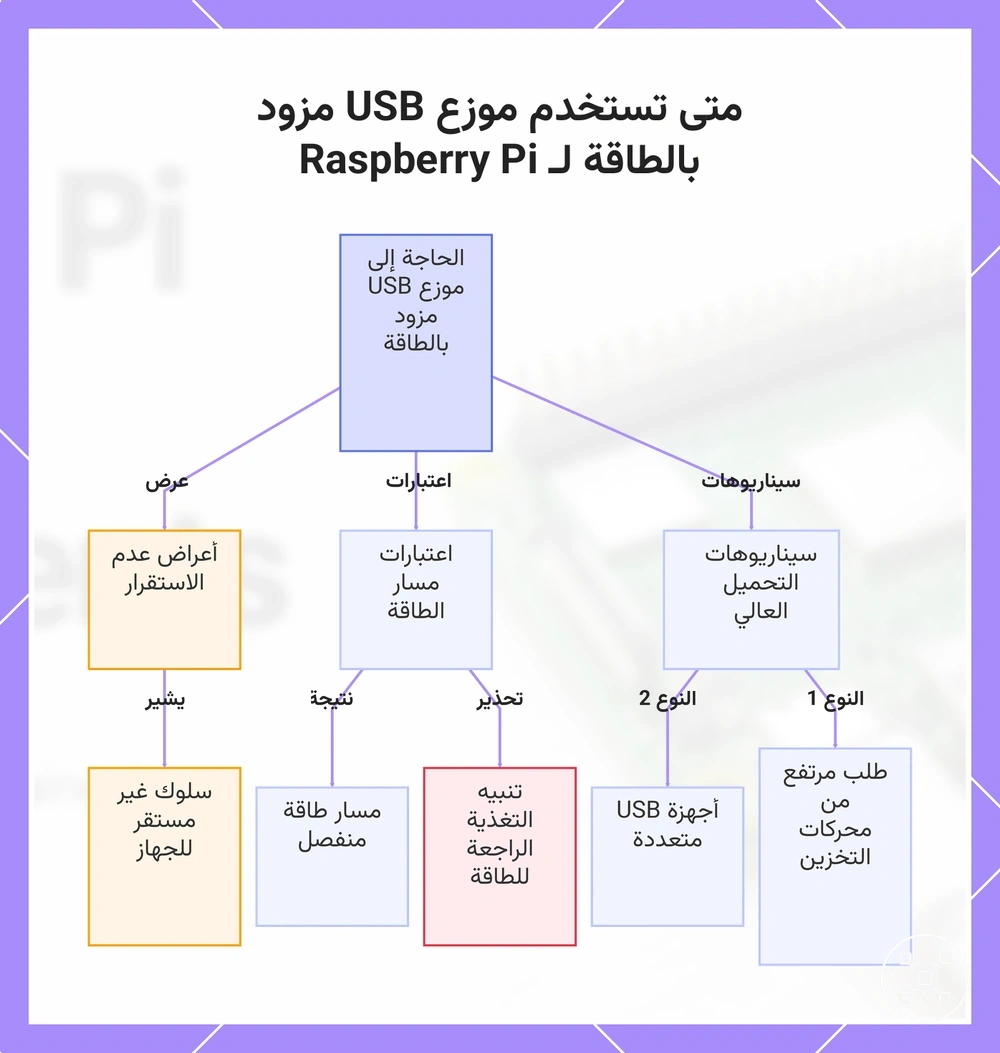

يوضح هذا المخطط معايير استخدام موزع USB مزود بالطاقة مع Raspberry Pi، بما في ذلك سيناريوهات تحميل الأجهزة، واعتبارات مسار الطاقة، وأعراض الاستقرار.

بنوك الطاقة والبطاريات ومصادر الطاقة غير القياسية

يمكن أن تكون مصادر الطاقة غير القياسية متوافقة مع راسبيري باي فقط عندما تتطابق شروط خرجها وتنظيمها وموصلها مع متطلبات اللوحة. يجب أن يوفر بنك الطاقة أو حزمة البطارية أو مزود الطاقة المخبري سلوك جهد 5V مناسبًا وتوصيل تيار مستقر لأن تنظيم الخرج يؤثر على التشغيل الموثوق.

يمكن أن تكون مصادر الطاقة غير القياسية متوافقة مع راسبيري باي فقط عندما تتطابق شروط خرجها وتنظيمها وموصلها مع متطلبات اللوحة.

يتغير نوع المصدر حسب كيفية تقييم توصيل الطاقة:

• بنك الطاقة: يمكن أن يكون بنك الطاقة مناسبًا عندما يتطابق تنظيم خرجه وقدرته على التيار وموصله مع متطلبات طاقة راسبيري باي تحت الحمل المتصل.
• حزمة البطارية: تتطلب حزمة البطارية مرحلة خرج متوافقة توفر توصيل طاقة منظم لظروف إدخال راسبيري باي.
• مزود طاقة مخبري: يمكن لمزود الطاقة المخبري توفير ظروف خرج مضبوطة، لكن إعداد الخرج والتنظيم وتوافق الموصل يجب أن تتطابق مع متطلبات راسبيري باي.
• محول غير آمن: يمكن للمحول ذي الخرج غير المناسب أو التنظيم الضعيف أو الموصل غير المتوافق أن يخلق خطر تلف للوحة.

تتطلب مصادر الطاقة غير القياسية تحققًا أكثر صرامة من المحولات المعتمدة العادية لأن التوافق يعتمد على خرج المصدر والتنظيم والموصل وظروف الحمل. ينبغي تقييم مصدر الطاقة المحمول من خلال سلوك توصيله الكامل بدلاً من نوع مصدره وحده.

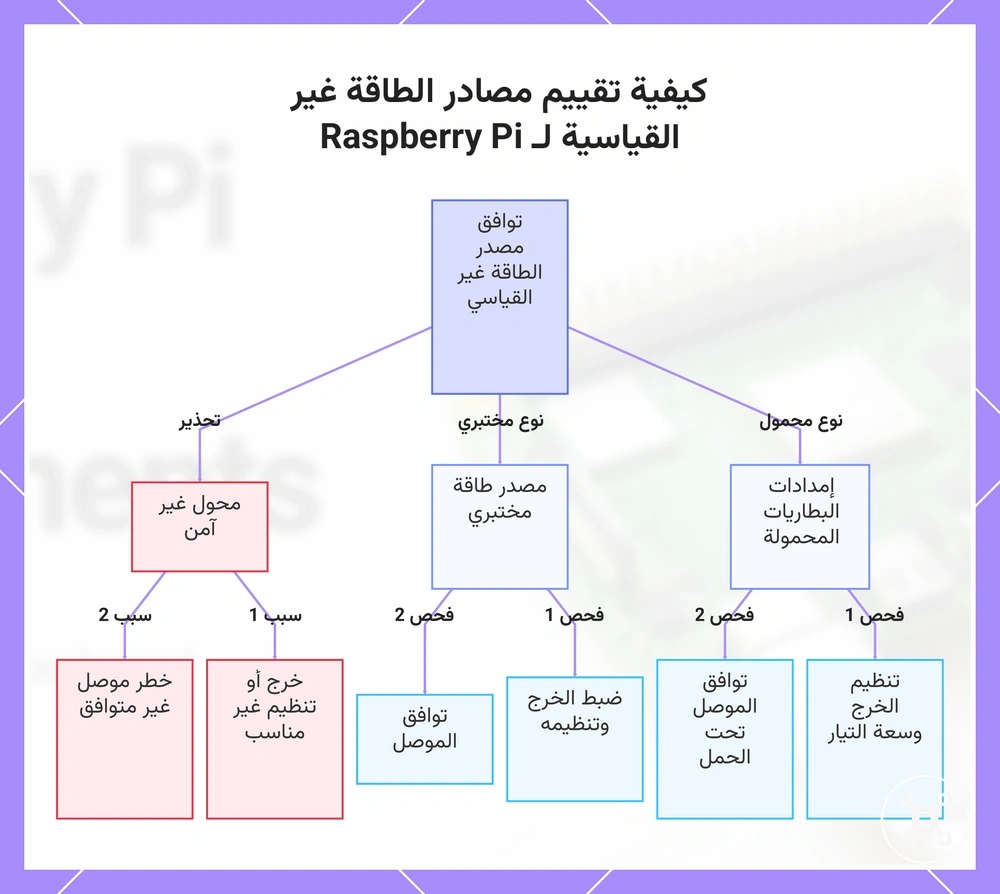

يوضح هذا المخطط الأنواع الرئيسية لمصادر الطاقة غير القياسية والفحوصات الأساسية اللازمة لضمان التوافق مع لوحة Raspberry Pi.

حزم البطاريات وطاقة 5V المحمولة

يمكن أن توفر حزمة البطارية أو بنك الطاقة طاقة 5V محمولة لراسبيري باي فقط عندما يظل الخرج مستقرًا تحت حمل اللوحة والملحقات. شرط التوافق الرئيسي هو الخرج المستدام، لأن التوصيل غير المستقر يمكن أن يساهم في انخفاض الجهد أثناء التشغيل.

شرط التوافق الرئيسي هو الخرج المستدام، لأن التوصيل غير المستقر يمكن أن يساهم في انخفاض الجهد أثناء التشغيل.

تساعد الفحوصات التالية في تقييم ملاءمة الطاقة المحمولة:

• الخرج المستدام: يجب أن تحافظ حزمة البطارية أو بنك الطاقة على ظروف خرج مستقرة عندما يحتاج راسبيري باي والحمل المتصل إلى الطاقة.
• جودة الكابل: يؤثر الكابل على الطاقة المنقولة، لذا يمكن أن يساهم مسار التوصيل الأضعف في فقدان الطاقة وأعراض انخفاض الجهد.
• الحمل: تزيد الأجهزة المتصلة من الطلب على الطاقة، مما يمكن أن يقلل من الهامش المتاح ويؤثر على استقرار الإمداد المحمول.
• سلوك السكون أو الإيقاف التلقائي: قد تغير بعض بنوك الطاقة سلوك الخرج خلال فترات الحمل المنخفض، مما يمكن أن يؤثر على تشغيل راسبيري باي المستمر.
• تأهيل وقت التشغيل: يعتمد وقت التشغيل على عوامل مثل السعة والكفاءة وطراز راسبيري باي والحمل المتصل، لذا لا يمكن تحديده من نوع البطارية وحده.

ينبغي تقييم مصدر طاقة 5V محمول من خلال خرجه المستدام وظروف توصيله بدلاً من تصميمه المحمول وحده. قد تؤدي حزمة البطارية أو بنك الطاقة الذي لا يحافظ على خرج مناسب تحت الحمل إلى انخفاض الجهد أو سلوك غير مستقر.

لماذا لا تعد مزودات 9V و12V بدائل مباشرة

مزودات 9V و12V ليست بدائل مباشرة لمتطلبات إدخال طاقة راسبيري باي. يتطلب مزود الجهد الأعلى تحويلًا منظمًا مناسبًا قبل أن يتمكن من توفير ظروف إدخال 5V المطلوبة، ويمكن للمحول غير الآمن أن يخلق خطر تلف.

مزودات 9V و12V ليست بدائل مباشرة لمتطلبات إدخال طاقة راسبيري باي.

يمكن فهم الفرق بين إدخال الطاقة الصحيح ومصدر الجهد الأعلى من خلال حالة التنظيم:

• إدخال 5V: يوفر مصدر طاقة راسبيري باي المتوافق شرط الإدخال المطلوب من خلال الموصل الصحيح وسلوك المزود.
• مصدر 9V أو 12V: لا يتطابق مزود الجهد الأعلى مباشرة مع متطلبات إدخال راسبيري باي ويمكن أن يخلق خطر عدم تطابق الجهد.
• التحويل المنظم: يتطلب مصدر الجهد الأعلى تحويلًا منظمًا مناسبًا قبل أن يمكن اعتباره لشرط إدخال 5V متوافق.
• محول غير آمن: يمكن لمحول بخرج جهد غير مناسب أو تنظيم مفقود أن يشكل خطر تلف للوحة راسبيري باي.

ملاءمة الموصل وحدها لا تجعل مزود 9V أو 12V متوافقًا. تتطلب مصادر الجهد الأعلى تحققًا أكثر صرامة لأن عدم تطابق الجهد وظروف التحويل غير المناسبة يمكن أن تؤثر على سلامة راسبيري باي.

مشكلات طاقة راسبيري باي الشائعة وتحذيرات انخفاض الجهد

يمكن أن تظهر مشكلات طاقة راسبيري باي كإشارات تحذير انخفاض الجهد أو مؤشرات جهد منخفض أو عدم استقرار أو أعراض مرتبطة بالإقلاع. تساعد علامات التحذير هذه في تحديد مشكلات الطاقة المحتملة، لكن نفس الأعراض يمكن أن تشمل التخزين أو البرامج أو الحرارة، لذا ينبغي فصل العلامة المرئية عن السبب الأساسي.

يمكن أن تظهر مشكلات طاقة راسبيري باي كإشارات تحذير انخفاض الجهد أو مؤشرات جهد منخفض أو عدم استقرار أو أعراض مرتبطة بالإقلاع.

يمكن مراجعة علامات التحذير الشائعة من خلال تدفق التشخيص هذا الذي يركز على الطاقة:

• تحذير انخفاض الجهد: يشير تحذير انخفاض الجهد إلى حالة جهد منخفض، لذا ينبغي فحص الإمداد ومسار التوصيل لأن الطاقة غير الكافية قد تؤثر على التشغيل.
• رمز الصاعقة: يمكن أن يشير رمز الصاعقة إلى تحذير متعلق بالطاقة، مما يجعل الإمداد وتوصيل الكابل فحوصات مهمة قبل الانتقال إلى أسباب أوسع.
• فحص الإمداد: قد يساهم إمداد غير مناسب في أعراض الجهد المنخفض، لذا ينبغي مراجعة توافق المحول وحالة توصيل الطاقة.
• فحص الكابل: يمكن أن تساهم مشكلة في الكابل في انخفاض الجهد، لذا ينبغي فحص حالة الكابل ومسار التوصيل عند ظهور انخفاض الجهد.
• فحص الحمل: يمكن أن يقلل الحمل الأعلى من الأجهزة المتصلة من هامش الطاقة المتاح وقد يساهم في عدم الاستقرار أو انقطاع USB.

يبدأ تدفق التشخيص بالعرض، ثم يتحقق من سمة الطاقة والشرط المرتبطين بها. إذا لم تفسر فحوصات الطاقة المشكلة، فقد يشمل فشل الإقلاع أو التخفيض أو عدم الاستقرار أسبابًا أخرى مثل التخزين أو البرامج أو الحرارة.

يبدأ تدفق التشخيص بالعرض، ثم يتحقق من سمة الطاقة والشرط المرتبطين بها.

للأعراض التي تستمر بعد فحوصات الطاقة، تابع مع تشخيص الإقلاع الأوسع باستخدام إرشادات راسبيري باي لا يقلع، لأن فشل الإقلاع لا يسببه توصيل الطاقة دائمًا.

للأعراض التي تستمر بعد فحوصات الطاقة، تابع مع تشخيص الإقلاع الأوسع باستخدام إرشادات راسبيري باي لا يقلع ، لأن فشل الإقلاع لا يسببه توصيل الطاقة دائمًا.

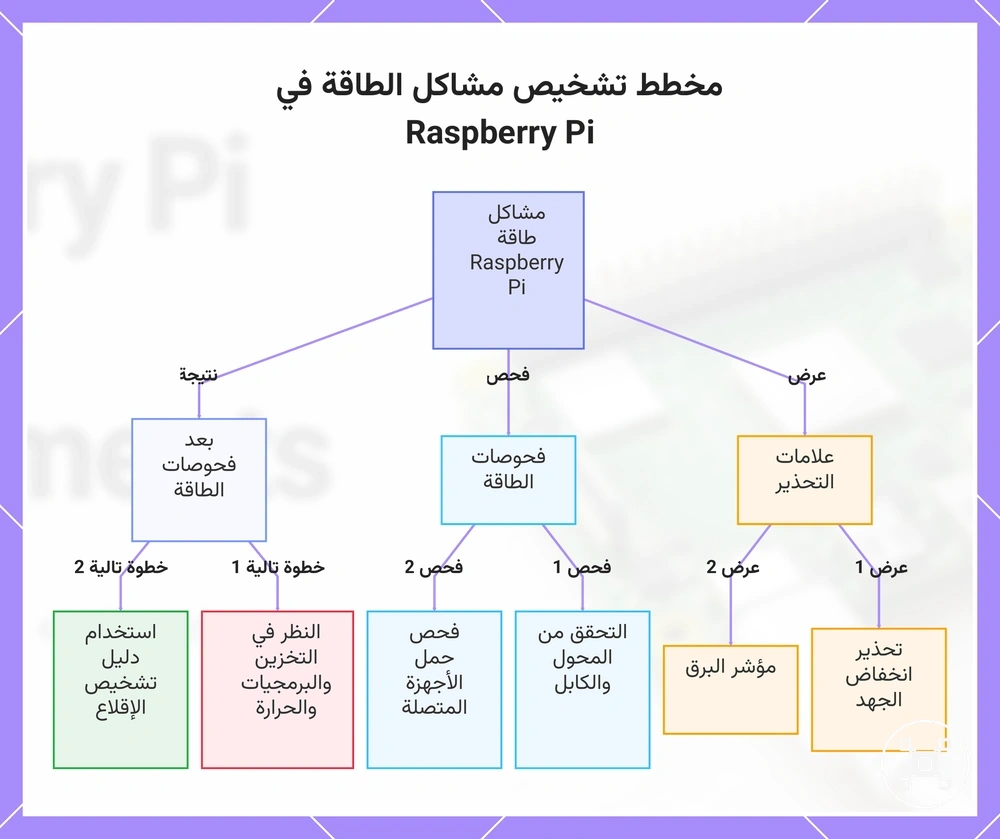

يوضح هذا المخطط تدفق تشخيص مشاكل الطاقة في Raspberry Pi، بدءًا من علامات التحذير، مرورًا بفحوصات الطاقة، وصولاً إلى الخطوات التالية إذا استمرت المشاكل.

رمز الصاعقة ورسائل انخفاض الجهد

عادة ما يشير رمز الصاعقة أو رسالة انخفاض الجهد أو تحذير انخفاض الجهد على راسبيري باي إلى أن اللوحة قد اكتشفت حالة جهد منخفض. تشير إشارة التحذير إلى مشكلة محتملة في توصيل الطاقة، لكن السبب الدقيق يمكن أن يعتمد على ظروف الإمداد والكابل والحمل.

تشير إشارة التحذير إلى مشكلة محتملة في توصيل الطاقة، لكن السبب الدقيق يمكن أن يعتمد على ظروف الإمداد والكابل والحمل.

يمكن فهم التحذير من خلال هذه الفحوصات الفورية:

• معنى التحذير: عادة ما يشير رمز الصاعقة أو أيقونة التحذير إلى أن راسبيري باي قد اكتشف حالة جهد أقل من المستوى المتوقع.
• المحفزات المحتملة: يمكن أن تساهم حالة الإمداد أو الكابل أو الحمل المتصل في ظهور رسالة انخفاض الجهد عندما تقل الطاقة المنقولة.
• الفحص الفوري: افحص الإمداد والكابل أولاً لأن مسار الطاقة يؤثر على الجهد الذي يصل إلى راسبيري باي.
• ما لا ينبغي افتراضه: لا يثبت تحذير الجهد أن كل مشكلة في النظام لها نفس السبب، لأن ظروفًا أخرى يمكن أن تؤثر أيضًا على سلوك راسبيري باي.

أعراض الإقلاع والاستقرار والتخفيض الناتجة عن الطاقة

يمكن أن تشبه الطاقة الضعيفة فشل الإقلاع أو إعادة التشغيل العشوائية أو انقطاع USB أو أعراض التخفيض على راسبيري باي. يمكن أن تتداخل هذه السلوكيات مع ظروف نظام أخرى، لكن الطاقة هي أحد الأسباب المحتملة عندما لا يتمكن الإمداد من الحفاظ على توصيل مناسب تحت الحمل.

يمكن أن تشبه الطاقة الضعيفة فشل الإقلاع أو إعادة التشغيل العشوائية أو انقطاع USB أو أعراض التخفيض على راسبيري باي.

تفصل الأعراض أدناه بين حالات الطاقة المحتملة والأسباب غير المتعلقة بالطاقة المنافسة:

السلوك الملاحظ	حالة الطاقة المحتملة	السبب المنافس	الفحص التالي
فشل الإقلاع	قد تؤثر الطاقة الضعيفة على استقرار بدء التشغيل عندما لا يتمكن الإمداد من الحفاظ على التوصيل أثناء التشغيل.	يمكن أن تمنع مشكلات التخزين أو البرامج أيضًا الإقلاع الناجح.	افحص توصيل الطاقة أولاً، ثم ضع في اعتبارك أسباب التخزين والبرامج.
إعادة التشغيل العشوائية	قد تساهم الطاقة الضعيفة في عدم الاستقرار عندما يتغير الحمل وتكون الطاقة المتاحة محدودة.	يمكن أن تسبب أخطاء البرامج أو ظروف نظام أخرى أيضًا إعادة التشغيل.	راجع مسار الإمداد والحمل المتصل قبل التشخيص الأوسع.
انقطاع USB	قد تؤثر الطاقة الضعيفة على استقرار USB عندما تزيد الأجهزة المتصلة من الحمل.	يمكن أن تقاطع مشكلات جهاز USB أو ظروف البرامج أيضًا الاتصالات.	افحص الأجهزة المتصلة وظروف الطاقة.
التخفيض	قد تساهم ظروف الطاقة في أعراض التباطؤ في بعض الحالات.	الحرارة هي سبب محتمل آخر عندما تؤثر الحدود الحرارية على التشغيل.	افصل فحوصات الطاقة عن فحوصات الحرارة.

لا ينبغي التعامل مع هذه الأعراض كدليل على سبب واحد لأن الطاقة والتخزين والبرامج والحرارة يمكن أن تخلق سلوكًا مشابهًا. إذا تداخلت أعراض التخفيض مع الظروف الحرارية، راجع تبريد راسبيري باي لفهم حدود التبريد.

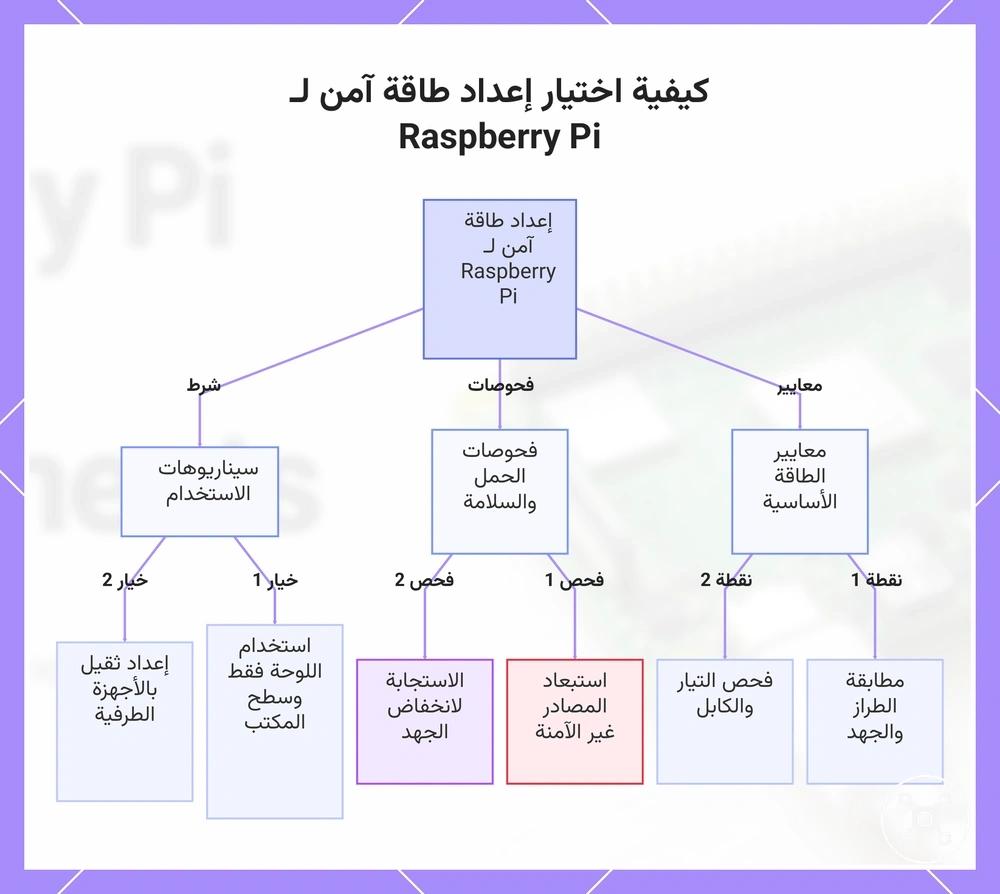

اختيار إعداد طاقة آمن لراسبيري باي

يتم اختيار إعداد طاقة آمن لراسبيري باي من خلال مطابقة متطلبات الطراز والجهد وهامش التيار والموصل والكابل والحمل المتصل بدلاً من اختيار مصدر طاقة بناءً على المظهر وحده. يدعم مزود الطاقة المناسب التشغيل المستقر عندما تتوافق هذه المعايير، مما يجعل الاختيار القائم على المعايير القرار الأكثر أمانًا.

ينبغي أن يكون طراز راسبيري باي نقطة البداية لتقييم إعداد الطاقة.

ينبغي أن يكون طراز راسبيري باي نقطة البداية لتقييم إعداد الطاقة. يجب أن يتطابق مزود الطاقة مع فئة الجهد المطلوبة، ويوفر هامش تيار مناسب، ويستخدم موصلًا متوافقًا، بينما يجب أن تدعم حالة الكابل التوصيل الموثوق وتقلل من خطر انخفاض الجهد.

تضيف الأجهزة الخارجية عامل اختيار آخر لأن أجهزة التخزين وأجهزة USB والملحقات الأخرى تزيد من حمل الملحقات.

تضيف الأجهزة الخارجية عامل اختيار آخر لأن أجهزة التخزين وأجهزة USB والملحقات الأخرى تزيد من حمل الملحقات. عندما تتطلب الأجهزة الخارجية مسار طاقة منفصل، قد يكون مركز USB المزود بالطاقة ذا صلة؛ راجع ملحقات طاقة راسبيري باي لمعايير الملحقات الأوسع.

بعد النظر في معايير الطاقة، تابع مع تخطيط إعداد راسبيري باي لتجهيز بيئة النظام الكاملة.

يعتمد القرار النهائي على كيفية استخدام راسبيري باي، مثل تشغيل اللوحة فقط أو الاستخدام الشبيه بسطح المكتب أو الإعدادات المليئة بالملحقات. بعد النظر في معايير الطاقة، تابع مع تخطيط إعداد راسبيري باي لتجهيز بيئة النظام الكاملة.

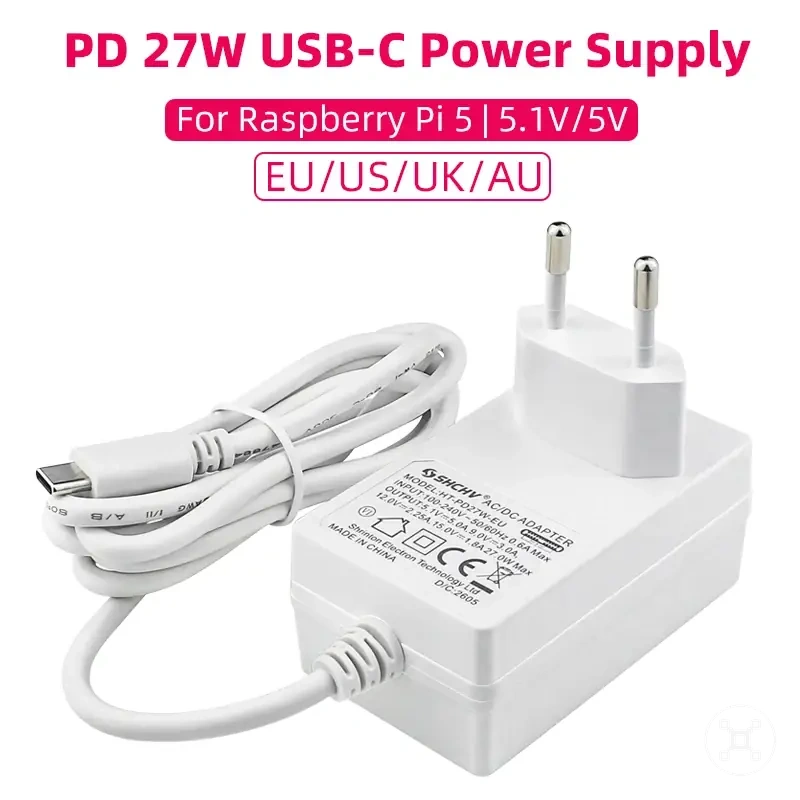

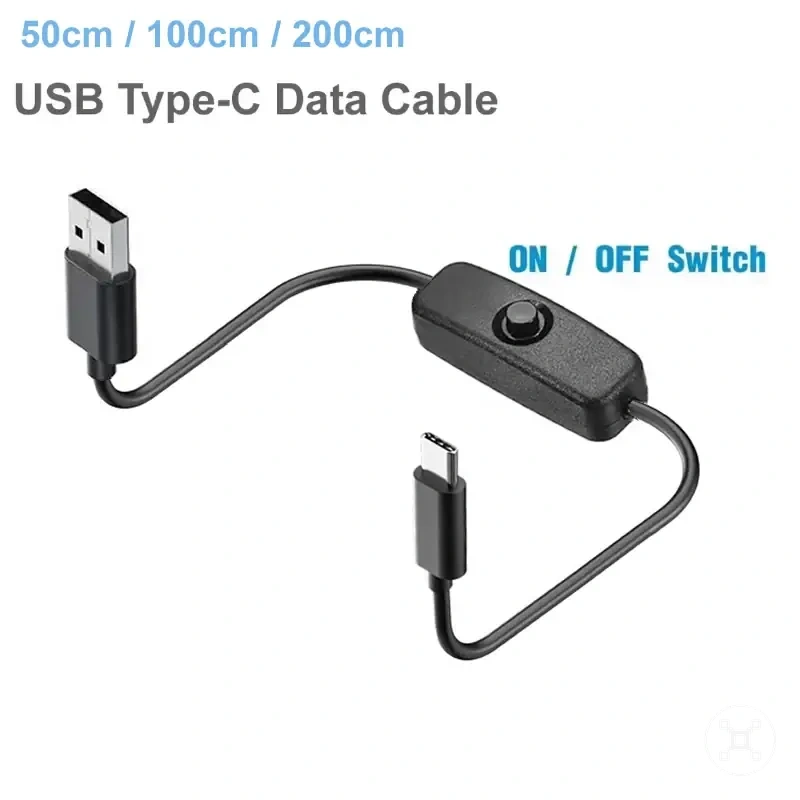

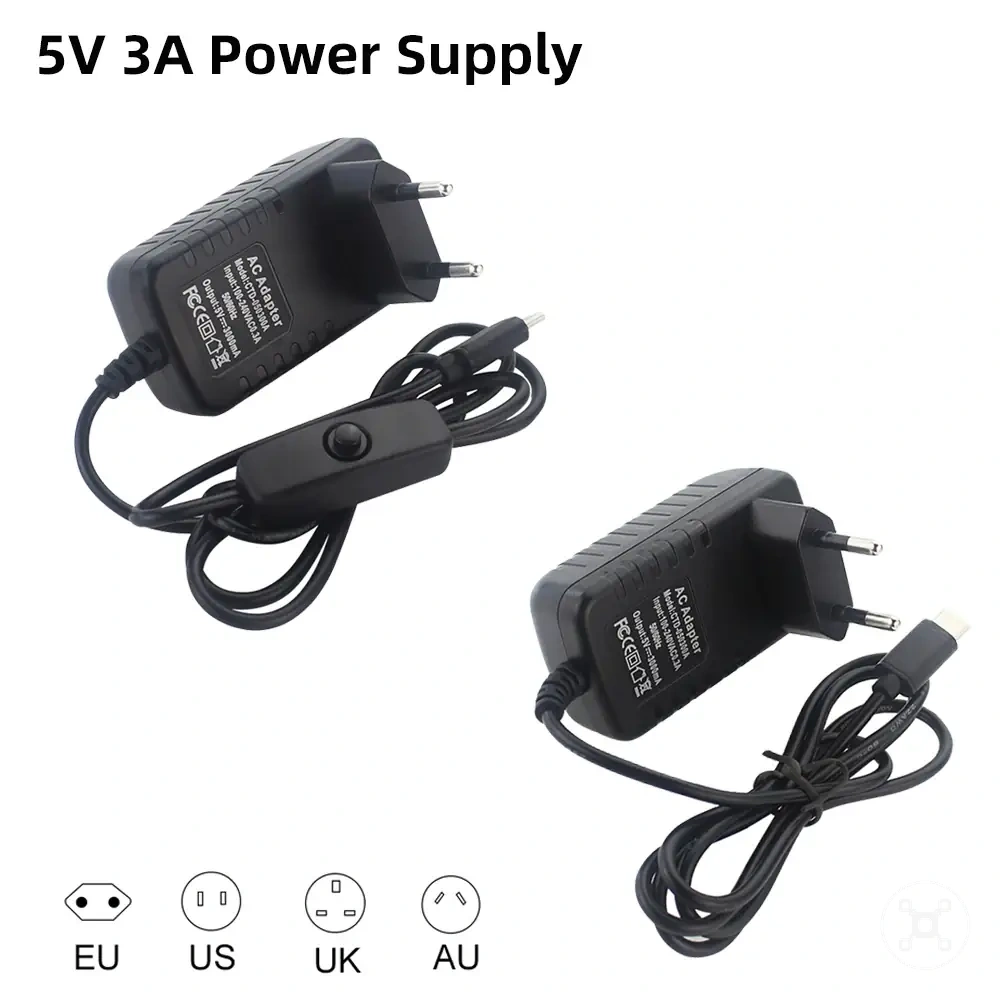

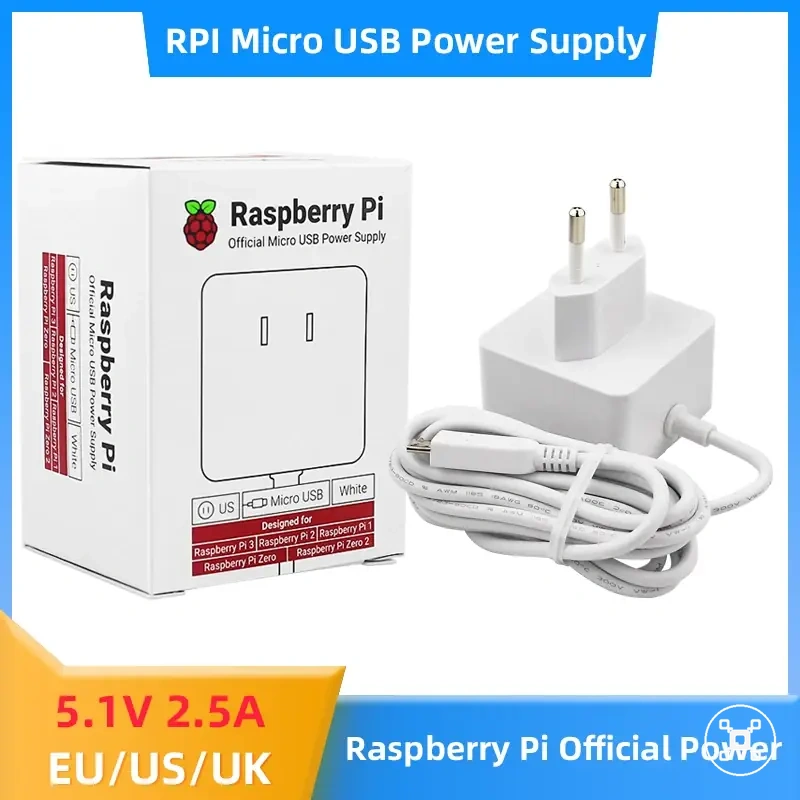

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة.

فيما يلي أمثلة على منتجات قد تسهّل عملية المقارنة. قبل الشراء، تحقق دائمًا من معايير التوافق، والخصائص الأساسية، وتفاصيل المنتج.

استخدم هذه المعايير لتقييم إعداد طاقة آمن:

• الطراز: طابق إعداد الطاقة مع طراز راسبيري باي وظروف إدخال الطاقة المطلوبة.
• فئة الجهد: استخدم مستوى جهد متوافق وتجنب مصادر الجهد العالي غير الآمنة التي لا توفر ظروف إدخال مناسبة.
• هامش التيار: ضع في اعتبارك سعة الطاقة المتبقية بعد تضمين راسبيري باي والأجهزة المتصلة.
• الموصل: طابق نوع الموصل مع مدخل طاقة راسبيري باي لمسار اتصال مناسب.
• جودة الكابل: ضع في اعتبارك حالة الكابل لأن انخفاض الجهد يمكن أن يؤثر على استقرار التوصيل.
• طاقة الملحقات: قم بتضمين الأجهزة الخارجية ومتطلبات مركز USB المزود بالطاقة عند زيادة حمل الملحقات.
• الاستبعادات غير الآمنة: استبعد البدائل المباشرة غير المناسبة عالية الجهد التي لا توفر ظروف إدخال منظمة.
• الاستجابة للتحذيرات: إذا ظهر انخفاض الجهد أو عدم الاستقرار، راجع ظروف الإمداد والكابل والحمل قبل تغيير الإعداد.

يوضح هذا المخطط المعايير والفحوصات الرئيسية لاختيار إعداد طاقة آمن لـ Raspberry Pi، بما في ذلك متطلبات الطاقة الأساسية، واعتبارات الحمل والسلامة، وسيناريوهات الاستخدام.
