Resolución de problemas de arranque y sobrecalentamiento en Raspberry Pi

El fallo de arranque y el sobrecalentamiento de la Raspberry Pi son problemas de diagnóstico en los que el síntoma visible no siempre identifica la causa subyacente. Una Raspberry Pi que no arranca puede no mostrar imagen, presentar síntomas de subtensión, problemas con el medio de arranque o un comportamiento relacionado con el calor. El diagnóstico comienza separando los síntomas de las causas antes de cambiar componentes.

El diagnóstico comienza separando los síntomas de las causas antes de cambiar componentes.

Cuando una Raspberry Pi no muestra imagen, presenta signos de subtensión, síntomas de una tarjeta microSD dañada o un comportamiento de sobrecalentamiento, el mismo síntoma puede apuntar a diferentes comprobaciones. El hub de Raspberry Pi proporciona el contexto más amplio para comprender las categorías de hub de Raspberry Pi, mientras que esta página se centra en identificar los síntomas relacionados con el arranque y el calor antes de decidir un reemplazo. La verificación de la fuente de alimentación, la conexión del cable, el medio de arranque, las señales de pantalla y las condiciones de refrigeración ayuda a acotar la dirección del diagnóstico.

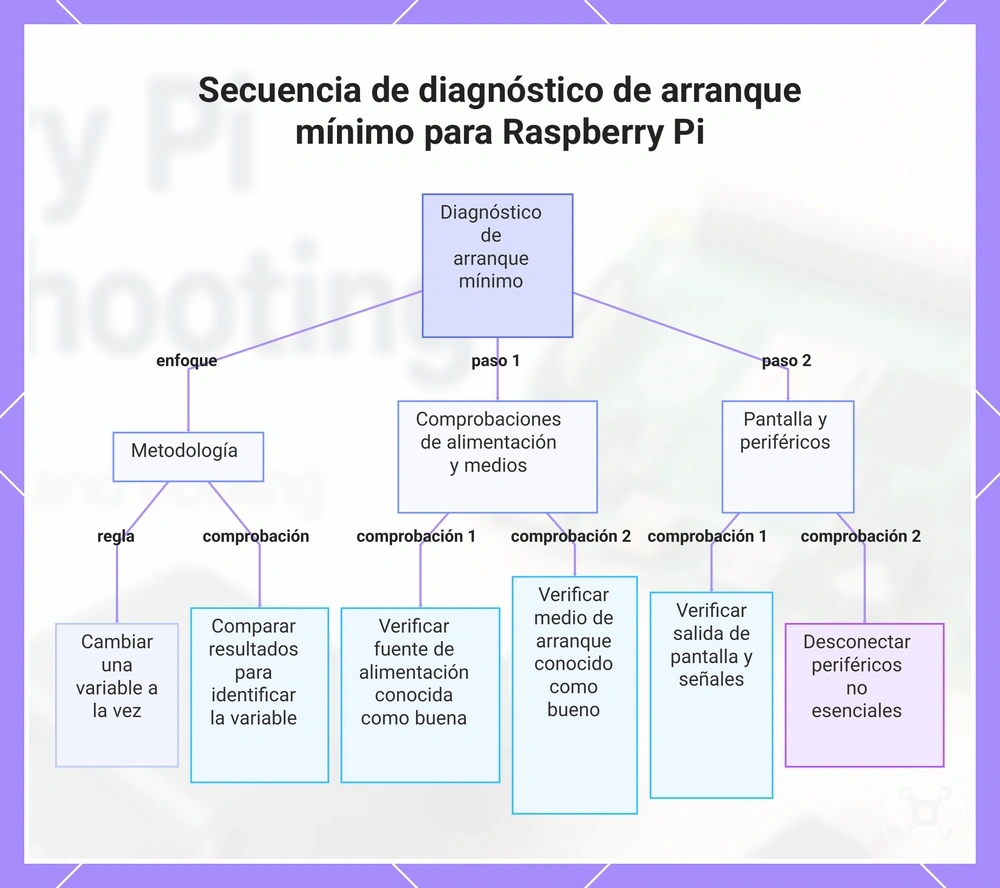

Un orden de diagnóstico seguro comienza observando el síntoma, comprobando las señales visibles y, a continuación, evaluando la condición relacionada.

Un orden de diagnóstico seguro comienza observando el síntoma, comprobando las señales visibles y, a continuación, evaluando la condición relacionada. La estabilidad de la fuente de alimentación, la conexión del cable, el estado de la tarjeta microSD u otro medio de arranque, el flujo de aire de refrigeración, la carga de trabajo y el comportamiento de limitación térmica proporcionan pistas de diagnóstico diferentes. Separar la ausencia de imagen de la falta de arranque y separar un problema de calor de otro problema de inicio crea un camino más claro hacia la comprobación correcta.

Tabla de contenidos⌄

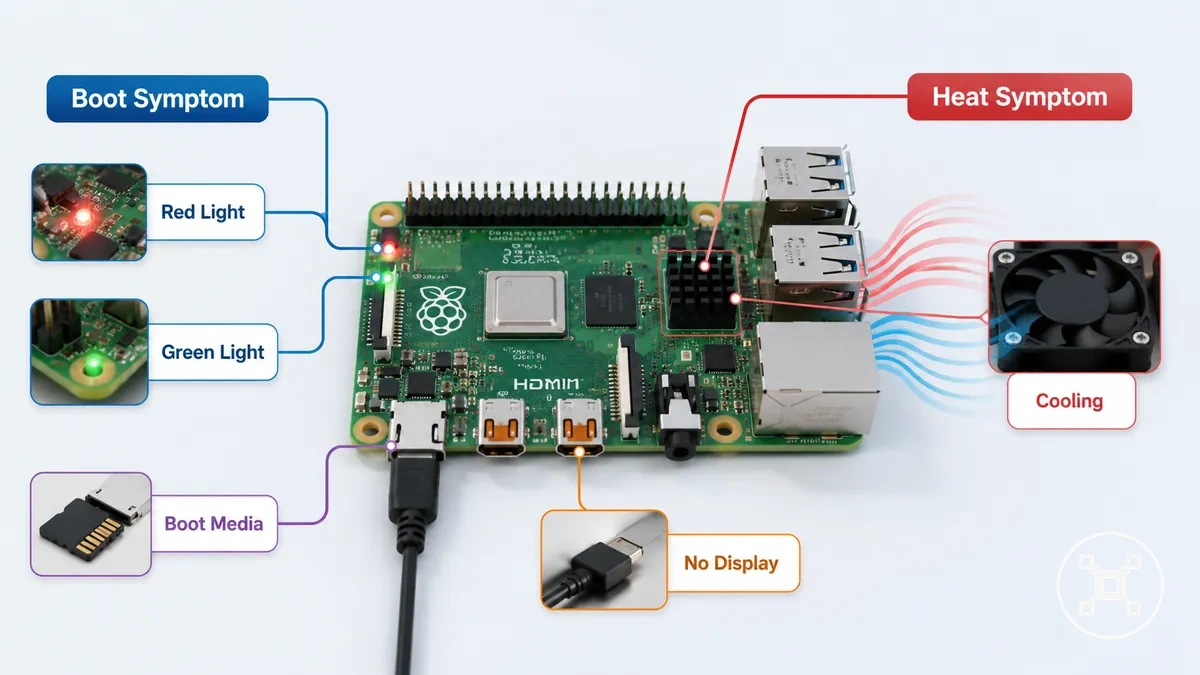

Síntomas de arranque y calor antes de reemplazar piezas

Los síntomas de la Raspberry Pi deben separarse antes de cualquier decisión de reemplazo porque el mismo síntoma de arranque o síntoma de calor puede apuntar hacia diferentes direcciones de diagnóstico. Un síntoma de arranque, como una luz roja, una luz verde o una condición de ausencia de imagen, es una señal visible que requiere una verificación adicional en lugar de una decisión directa de reemplazo. Identificar primero la categoría del síntoma ayuda a reducir el riesgo de reemplazo.

Identificar primero la categoría del síntoma ayuda a reducir el riesgo de reemplazo.

Los síntomas de arranque y calor se clasifican mediante señales visibles, comportamiento de inicio y comportamiento térmico. Una luz roja es una señal relacionada con la alimentación, una luz verde es una señal de actividad, la ausencia de imagen es un síntoma de salida de pantalla, y el apagado o la limitación térmica son señales relacionadas con el calor que requieren verificar la carga de trabajo y las condiciones de refrigeración. Síntomas similares pueden tener diferentes direcciones de diagnóstico según el modelo de Raspberry Pi, la fuente de alimentación, el estado del almacenamiento, la conexión de la pantalla y las condiciones de refrigeración.

Estas categorías ayudan a identificar qué verificar antes de reemplazar piezas.

La tabla siguiente separa los síntomas comunes de arranque y calor de la Raspberry Pi por señal visible, dirección de diagnóstico probable y riesgo de reemplazo. Estas categorías ayudan a identificar qué verificar antes de reemplazar piezas.

Síntoma	Señal visible	Dirección de diagnóstico probable	Riesgo de reemplazo
Síntoma de arranque	Comportamiento de la luz de alimentación o luz de actividad sin la salida de inicio esperada	Verificar las señales de inicio, las condiciones de alimentación y el estado del medio de arranque antes de identificar la causa	Reemplazar piezas antes de la verificación puede apuntar al área de diagnóstico incorrecta
Ausencia de imagen	Pantalla en blanco o salida de pantalla ausente	Verificar la ruta de la pantalla y separar los síntomas de pantalla de un fallo de arranque real	Reemplazar la Raspberry Pi sin confirmar el estado de arranque puede no resolver el síntoma
Síntoma de luz de alimentación	Luz roja u otro comportamiento del indicador de alimentación	Verificar las condiciones de la fuente de alimentación y las señales de inicio relacionadas	Una señal de alimentación visible por sí sola no identifica una pieza averiada específica
Síntoma de calor	Limitación térmica, apagado o estabilidad reducida durante la carga de trabajo	Verificar la carga de trabajo, el flujo de aire y las condiciones de refrigeración relacionadas con el comportamiento térmico	Reemplazar piezas de refrigeración sin confirmar la condición de calor puede no resolver el síntoma subyacente

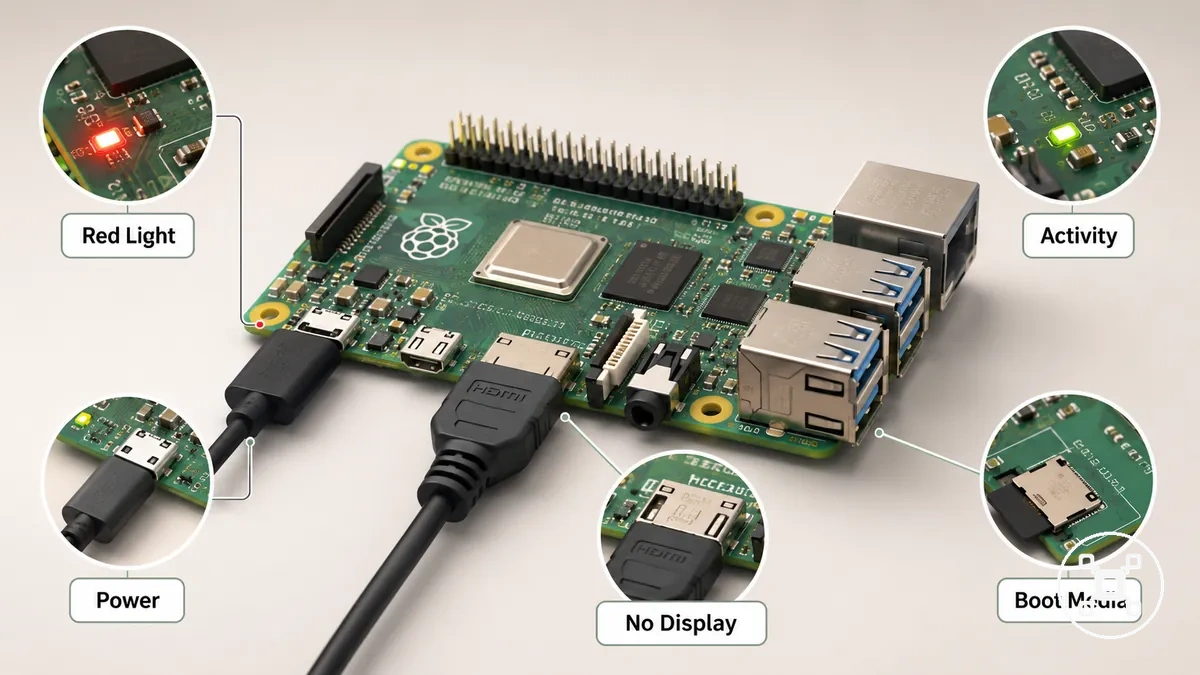

Síntomas de falta de arranque, ausencia de imagen y luz de alimentación roja

Una luz de alimentación roja con síntomas de ausencia de imagen o falta de arranque es una señal visible, no un diagnóstico final. La Raspberry Pi requiere comprobaciones locales del comportamiento del LED de alimentación, la salida de pantalla, el medio de arranque y el comportamiento de inicio antes de identificar la dirección probable.

Una luz de alimentación roja con síntomas de ausencia de imagen o falta de arranque es una señal visible, no un diagnóstico final.

Una Raspberry Pi que muestra una luz de alimentación roja, una pantalla en blanco o una actividad de inicio ausente proporciona diferentes señales de diagnóstico. Verifique el estado del LED de alimentación, confirme la conexión HDMI y la ruta de la pantalla, verifique que el medio de arranque, como una tarjeta microSD, esté presente y observe la actividad durante el inicio. Estas comprobaciones ayudan a separar un síntoma de pantalla, un síntoma relacionado con la alimentación o un problema del medio de arranque antes de tomar más medidas.

• LED de alimentación: Verifique la luz de alimentación roja y el estado de la conexión de alimentación durante el inicio.
• Conexión de pantalla: Verifique el cable HDMI y la ruta de salida de la pantalla cuando la Raspberry Pi no muestra imagen.
• Medio de arranque: Verifique que la tarjeta microSD u otro medio de arranque esté presente y que se pueda observar la actividad de inicio.
• Conexión de cables: Verifique las conexiones de los cables de alimentación y pantalla como parte de la revisión de la señal visible.
• Respuesta de actividad: Observe el comportamiento de inicio y las señales de actividad antes de decidir qué verificar a continuación.

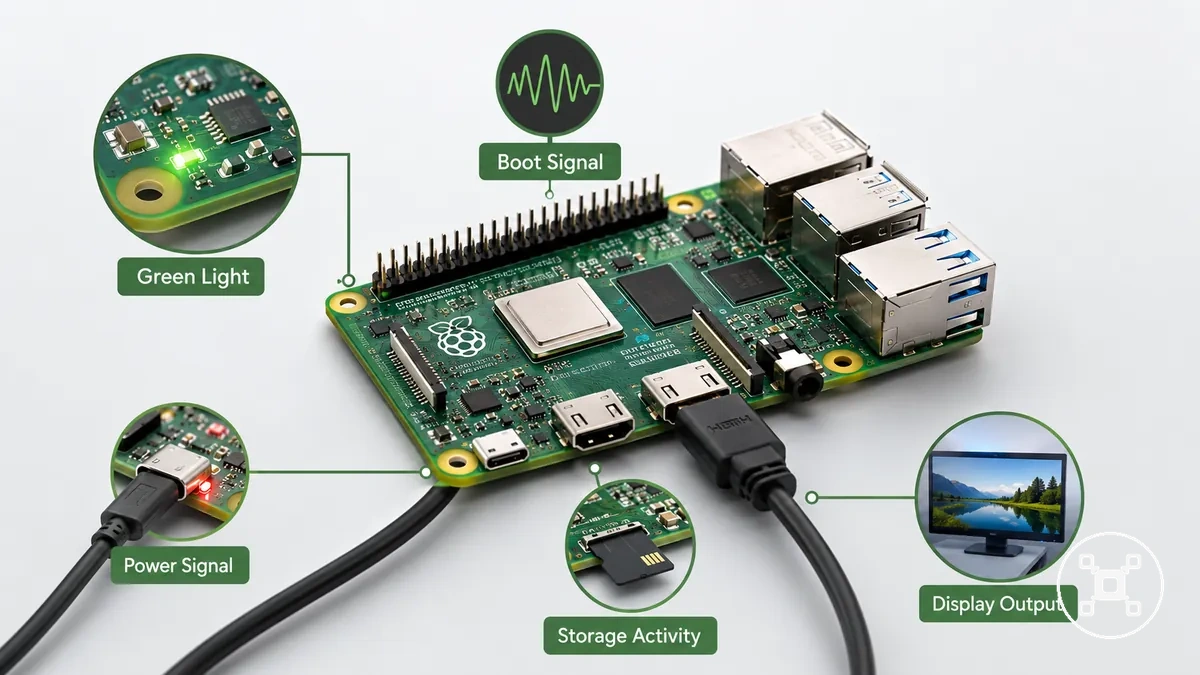

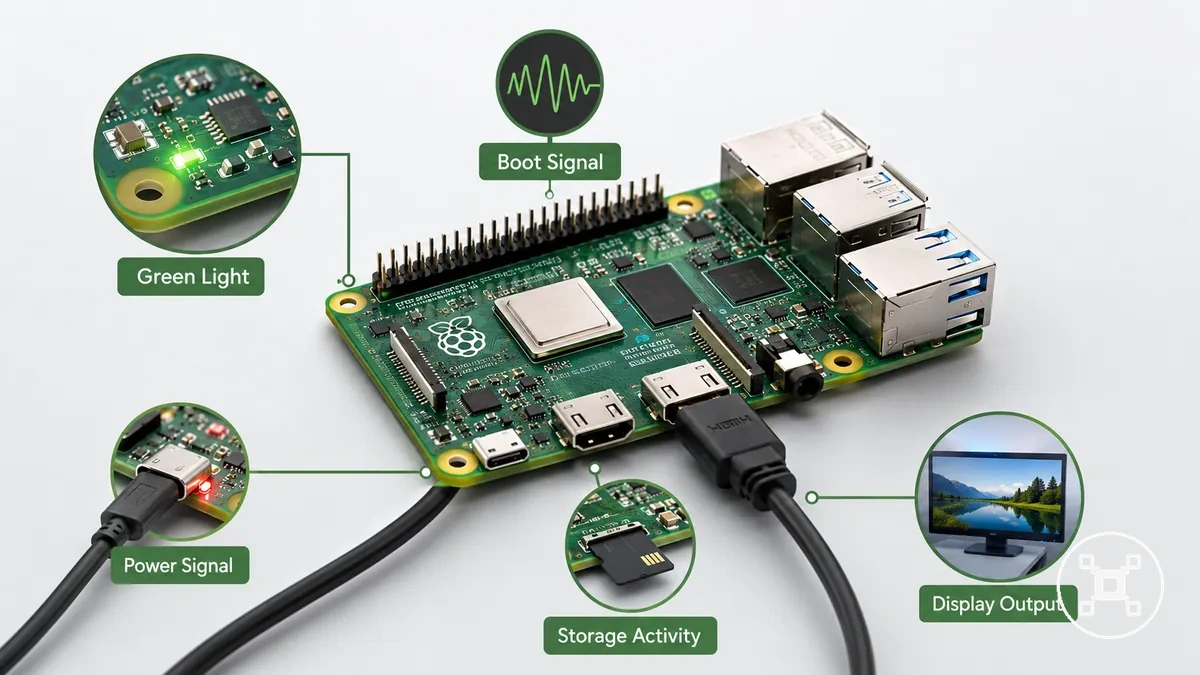

Patrones de luz de actividad verde y señales de arranque

El comportamiento de la luz de actividad verde es una señal de diagnóstico que puede mostrar actividad de almacenamiento o progreso de inicio, pero no es un código universal para un problema específico de Raspberry Pi. El patrón de parpadeo debe interpretarse junto con la señal de alimentación, la salida de pantalla, la condición del medio de arranque y la etapa de inicio.

Una luz de actividad verde proporciona evidencia contextual durante el inicio, no un diagnóstico final.

Una luz de actividad verde proporciona evidencia contextual durante el inicio, no un diagnóstico final. El significado de un patrón de parpadeo puede cambiar según el modelo de Raspberry Pi, el estado del firmware y la condición de arranque, por lo que la interpretación de la luz de actividad debe combinarse con las comprobaciones de alimentación, pantalla y almacenamiento. Los patrones de ausencia de actividad, actividad irregular y actividad repetida proporcionan cada uno diferentes señales para revisar.

Los patrones de ausencia de actividad, actividad irregular y actividad repetida proporcionan cada uno diferentes señales para revisar.

Use la luz de actividad verde como parte de una comprobación local de inicio:

• Ausencia de actividad: Verifique las señales de alimentación y la presencia del medio de arranque cuando la luz de actividad verde no muestre la actividad de inicio esperada.
• Actividad irregular: Revise la actividad de almacenamiento, la etapa de arranque y la actividad de lectura cuando el patrón de parpadeo no siga el comportamiento esperado.
• Actividad repetida: Compare el patrón de actividad con la condición del medio de arranque y el comportamiento de inicio antes de identificar una dirección probable.
• Actividad de almacenamiento: Verifique el medio de arranque y las señales de acceso al almacenamiento junto con la salida de pantalla y las señales de alimentación.

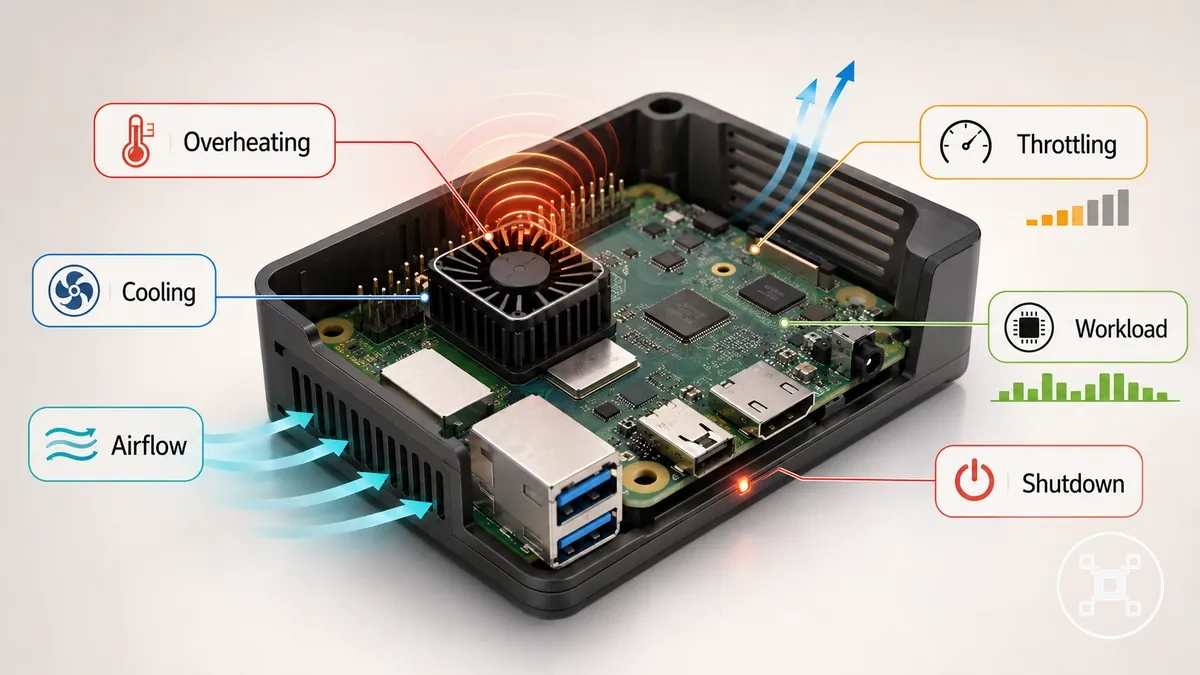

Síntomas de sobrecalentamiento, limitación térmica y apagado inesperado

Los síntomas de sobrecalentamiento suelen aparecer mediante limitación térmica, inestabilidad, advertencias térmicas o comportamiento de apagado, no a través de un único signo universal. El comportamiento térmico de la Raspberry Pi debe evaluarse mediante la carga de trabajo, el flujo de aire, la condición de la carcasa y las condiciones de refrigeración antes de conectar un síntoma con una causa relacionada con el calor.

Los síntomas relacionados con el calor pueden cambiar entre una carga de trabajo sostenida y condiciones de inicio.

Los síntomas relacionados con el calor pueden cambiar entre una carga de trabajo sostenida y condiciones de inicio. Una Raspberry Pi bajo una carga de trabajo más alta puede mostrar un comportamiento térmico diferente al de un sistema que se vuelve inestable durante el inicio. Verifique las advertencias de temperatura, los cambios de rendimiento, el momento del apagado, el flujo de aire alrededor de la carcasa y las condiciones de refrigeración juntos para separar los síntomas relacionados con el calor de otras causas de inestabilidad.

Una Raspberry Pi bajo una carga de trabajo más alta puede mostrar un comportamiento térmico diferente al de un sistema que se vuelve inestable durante el inicio.

Use estas comprobaciones de síntomas para identificar posibles condiciones térmicas:

• Limitación térmica: Un rendimiento reducido durante la carga de trabajo puede indicar una condición térmica que debe revisarse junto con la intensidad de la carga de trabajo y las condiciones de refrigeración.
• Advertencia térmica: Una advertencia de temperatura debe verificarse junto con el flujo de aire, el diseño de la carcasa y las condiciones de refrigeración para identificar posibles factores relacionados con el calor.
• Apagado: Un apagado inesperado durante la carga de trabajo puede estar asociado con el comportamiento térmico, pero también deben considerarse otras causas durante el diagnóstico.
• Flujo de aire y carcasa: El cerramiento de la carcasa y las condiciones de flujo de aire influyen en el comportamiento térmico y deben verificarse cuando aparezcan síntomas de sobrecalentamiento.
• Condición de refrigeración: La configuración de refrigeración y las condiciones circundantes deben revisarse cuando se produzcan síntomas térmicos.

Causas de alimentación y subtensión en el fallo de arranque

La alimentación inestable es una de las primeras causas de fallo de arranque de la Raspberry Pi que se deben verificar, porque las condiciones de alimentación inconsistentes pueden afectar el comportamiento de inicio. Los síntomas de subtensión deben comprobarse a través de la fuente de alimentación, el cable de alimentación y la carga conectada antes de considerar un reemplazo.

Probar con una alimentación conocida y reducir la carga conectada ayuda a separar los síntomas relacionados con la alimentación de otras causas de arranque.

La estabilidad de la alimentación está influenciada por el modelo de Raspberry Pi, la salida del adaptador, el estado del cable, la caída de tensión y la carga de los periféricos durante el inicio. Una fuente de alimentación con condiciones de salida inadecuadas, un cable de alimentación con resistencia aumentada o periféricos conectados que aumentan la demanda de corriente pueden contribuir a un comportamiento de arranque inestable. Probar con una alimentación conocida y reducir la carga conectada ayuda a separar los síntomas relacionados con la alimentación de otras causas de arranque.

Los siguientes criterios ayudan a evaluar las condiciones de alimentación antes de las decisiones de reemplazo.

Los siguientes criterios ayudan a evaluar las condiciones de alimentación antes de las decisiones de reemplazo. Para conocer los criterios de alimentación específicos del modelo y los requisitos relacionados, consulte requisitos de alimentación de Raspberry Pi.

• Salida del adaptador: Verifique la salida de la fuente de alimentación según los requisitos del modelo de Raspberry Pi y observe si el comportamiento de inicio cambia.
• Cable de alimentación: Verifique la calidad del cable y el estado de la conexión, ya que la caída de tensión a través del cable puede afectar la estabilidad del arranque.
• Signos de subtensión: Revise los indicadores de bajo voltaje o el comportamiento de inicio inestable como señales de que las condiciones de alimentación necesitan una verificación adicional.
• Carga de periféricos: Reduzca los periféricos conectados para comprobar si una menor demanda de corriente cambia el comportamiento de inicio.
• Alimentación conocida: Pruebe con una configuración de alimentación verificada y compare el comportamiento de arranque observado antes de reemplazar piezas.

Este gráfico muestra los criterios principales para evaluar la alimentación y la subtensión como causas de fallo de arranque en una Raspberry Pi, incluyendo comprobaciones de la fuente de alimentación, el comportamiento del sistema y una prueba de verificación.

Fuentes de alimentación débiles, cables inestables y advertencias de bajo voltaje

Una fuente de alimentación débil, un cable inestable o una advertencia de bajo voltaje pueden impedir un arranque fiable de la Raspberry Pi incluso cuando el dispositivo parece estar alimentado. Estos síntomas de la ruta de alimentación deben comprobarse a través del adaptador, el cable, el conector y la carga de periféricos antes de considerar un reemplazo.

Estos síntomas de la ruta de alimentación deben comprobarse a través del adaptador, el cable, el conector y la carga de periféricos antes de considerar un reemplazo.

El adaptador, el cable de alimentación y el conector deben revisarse juntos porque la caída de tensión, la calidad de la conexión y la carga de periféricos pueden influir en la estabilidad del arranque. Una advertencia de bajo voltaje o un comportamiento de inicio inestable pueden indicar una condición en la ruta de alimentación que requiere verificación, mientras que el efecto depende del modelo de Raspberry Pi y del hardware conectado. Verifique una variable a la vez revisando la conexión física, reduciendo la carga de periféricos o comparando el comportamiento con una configuración de alimentación conocida.

Verifique una variable a la vez revisando la conexión física, reduciendo la carga de periféricos o comparando el comportamiento con una configuración de alimentación conocida.

Use estas comprobaciones locales para identificar condiciones de alimentación débiles:

• Adaptador: Verifique el estado del adaptador y si el comportamiento de inicio de la Raspberry Pi cambia con una fuente de alimentación adecuada para el modelo.
• Cable de alimentación: Verifique la calidad del cable y el estado de la conexión, ya que la caída de tensión a través del cable puede contribuir a un comportamiento de arranque inestable.
• Conector: Verifique el ajuste y la estabilidad del conector durante el inicio para identificar posibles problemas físicos en la ruta de alimentación.
• Advertencia de bajo voltaje: Revise los iconos o mensajes de advertencia como señales de que las condiciones de alimentación necesitan una verificación adicional.
• Carga de periféricos: Reduzca los periféricos conectados y observe si una carga menor cambia la estabilidad del arranque.

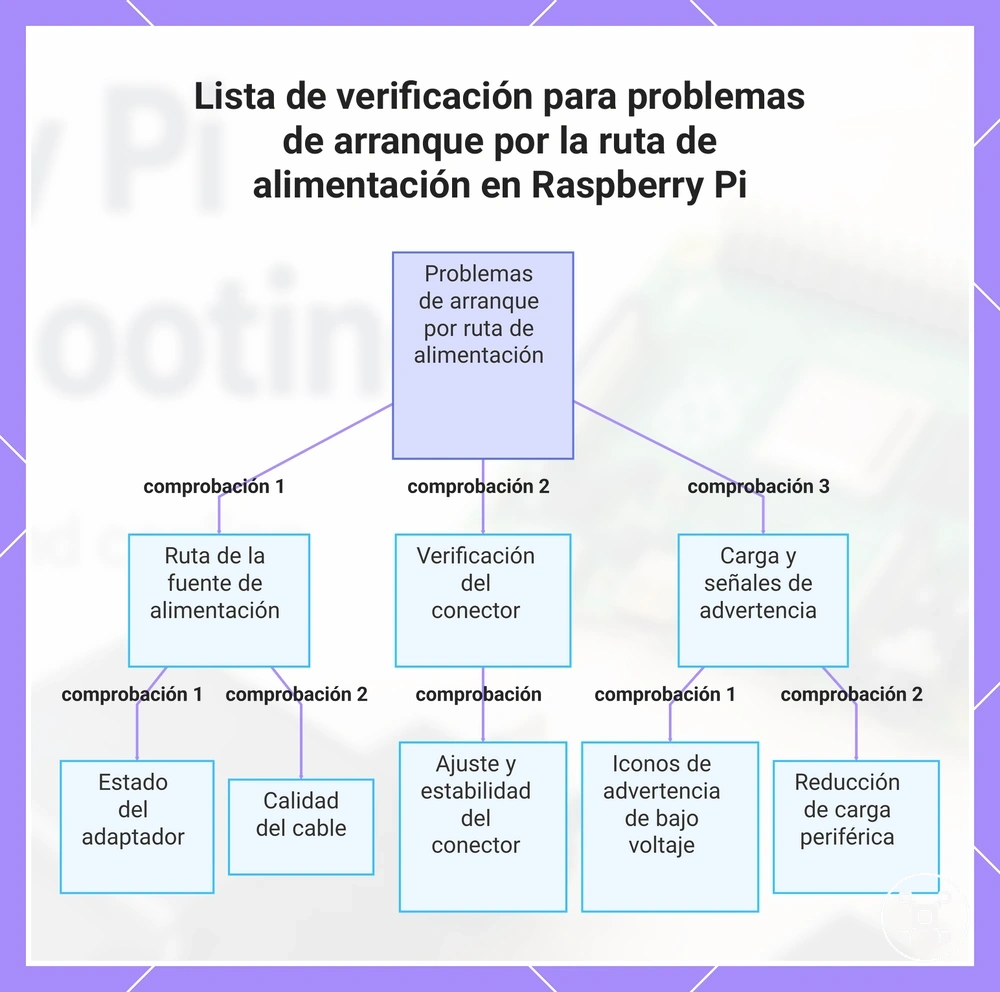

Este diagrama describe las comprobaciones clave para identificar y resolver problemas en la ruta de alimentación que causan un arranque inestable en Raspberry Pi.

Caídas de tensión, bajadas de alimentación y recuperación tras una pérdida de alimentación brusca

Las caídas de tensión y las bajadas de alimentación pueden interrumpir el inicio de la Raspberry Pi y crear problemas de recuperación después de una interrupción inesperada de la alimentación. Una pérdida de alimentación brusca puede afectar el comportamiento de reinicio y puede generar riesgo para el sistema de archivos cuando las operaciones de almacenamiento se interrumpen.

Las comprobaciones de recuperación deben centrarse en identificar el evento de alimentación y observar la condición de arranque resultante.

Las comprobaciones de recuperación deben centrarse en identificar el evento de alimentación y observar la condición de arranque resultante. Verifique la conexión de alimentación, el estado del medio de arranque, la salud del almacenamiento y la carga de periféricos conectados antes de decidir una acción adicional. El riesgo para el sistema de archivos es condicional y depende del estado de la actividad de almacenamiento en el momento de la interrupción. Evite los ciclos repetidos de desconexión brusca de alimentación como prueba rutinaria, ya que pueden introducir incertidumbre adicional durante el diagnóstico.

1. Interrupción de alimentación: Verifique si ocurrió una caída de tensión o una bajada de alimentación antes del problema de arranque y compare el comportamiento de inicio posterior.
2. Comportamiento de reinicio: Observe si la Raspberry Pi se reinicia normalmente o falla repetidamente después del evento de alimentación.
3. Medio de arranque: Verifique la condición del medio de arranque cuando una pérdida de alimentación va seguida de un comportamiento de inicio inusual.
4. Salud del almacenamiento: Revise la condición del almacenamiento cuando sea posible un riesgo para el sistema de archivos después de una pérdida de alimentación brusca.
5. Carga de periféricos: Reduzca los periféricos conectados y compare la estabilidad del arranque para identificar si una carga adicional afecta la recuperación.

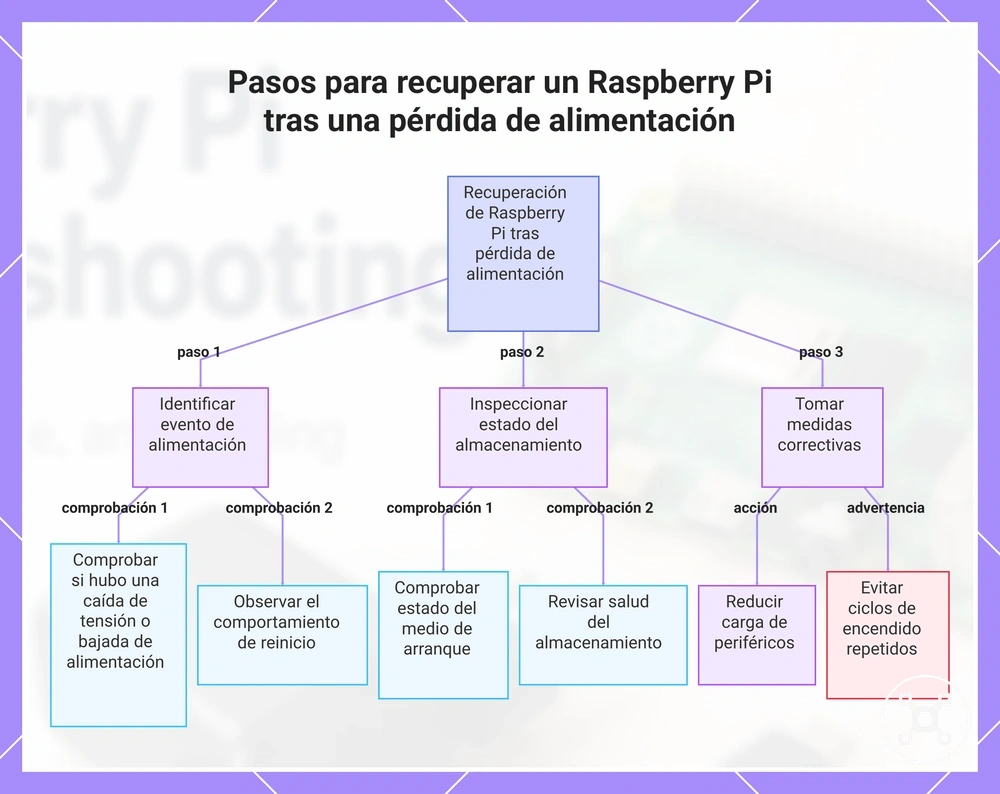

Este diagrama muestra los pasos de diagnóstico principales para recuperar un Raspberry Pi después de un corte de alimentación, incluyendo identificar el evento de alimentación, inspeccionar el almacenamiento y tomar medidas correctivas.

Problemas del medio de arranque y del sistema operativo

El fallo de arranque de la Raspberry Pi puede provenir del medio de arranque o de la imagen del sistema operativo, no de la propia placa. Los problemas del medio de arranque pueden afectar el inicio cuando el dispositivo de almacenamiento no se puede leer correctamente, la imagen del SO carece de integridad o el proceso de arranque no puede continuar bajo las condiciones de inicio actuales.

El fallo de arranque de la Raspberry Pi puede provenir del medio de arranque o de la imagen del sistema operativo, no de la propia placa.

El comportamiento del medio de arranque depende de la legibilidad de la tarjeta, la corrección de la imagen, el estado del cargador de arranque, la condición de la EEPROM y la compatibilidad del adaptador de almacenamiento. Una tarjeta microSD, un medio de arranque SSD o USB, o un adaptador de almacenamiento pueden producir diferentes resultados de arranque cuando un fallo de lectura, problemas de integridad de la imagen o condiciones de acceso afectan el inicio. Verificar el dispositivo de almacenamiento, la imagen del SO, el cargador de arranque y el estado de la EEPROM ayuda a separar las causas relacionadas con el medio de los problemas de la placa.

Verificar el dispositivo de almacenamiento, la imagen del SO, el cargador de arranque y el estado de la EEPROM ayuda a separar las causas relacionadas con el medio de los problemas de la placa.

La siguiente tabla organiza los problemas comunes del medio de arranque y del sistema operativo antes de las decisiones de reemplazo:

Problema	Evidencia	Verificación	Significado
Corrupción de la tarjeta	Fallo de lectura o resultado de arranque inesperado desde la tarjeta microSD	Verifique la legibilidad de la tarjeta microSD y compare el comportamiento de inicio con un almacenamiento verificado	La condición del almacenamiento puede afectar los resultados de arranque y debe verificarse antes del reemplazo
Imagen de SO incorrecta	Fallo de arranque después de escribir o cambiar la imagen del sistema operativo	Verifique la integridad de la imagen del SO y confirme que la imagen coincide con la configuración prevista	El problema de inicio puede estar relacionado con los datos de la imagen, no con la placa de la Raspberry Pi
Problema del adaptador de almacenamiento	El medio de arranque SSD o USB no produce el comportamiento de inicio esperado	Verifique la conexión del adaptador de almacenamiento y las condiciones de compatibilidad	La ruta del adaptador puede afectar el acceso al medio de arranque
Estado del cargador de arranque o la EEPROM	El comportamiento de arranque no coincide con el comportamiento de inicio esperado	Verifique el estado del cargador de arranque y la EEPROM como parte de la verificación	El proceso de arranque puede requerir verificación de configuración antes de tomar más medidas

Para categorías de almacenamiento más amplias y opciones de medios, consulte opciones de almacenamiento para Raspberry Pi. La verificación de corrupción, compatibilidad e integridad de la imagen debe realizarse antes de reemplazar el almacenamiento o el hardware.

Tarjetas microSD dañadas y medios de arranque ilegibles

Una tarjeta microSD dañada puede hacer que una Raspberry Pi parezca no responder incluso cuando la alimentación es estable. Un medio de arranque ilegible puede impedir el inicio cuando el estado de la tarjeta, el estado del sistema de archivos o la integridad de la imagen afectan el proceso de arranque.

Una tarjeta microSD dañada puede hacer que una Raspberry Pi parezca no responder incluso cuando la alimentación es estable.

Verifique el estado de la tarjeta microSD, la legibilidad del sistema de archivos y el resultado de arranque antes de asumir que el almacenamiento necesita reemplazo. Un error de lectura, un estado de medio de arranque fallido o un fallo de arranque repetido pueden requerir verificar la integridad de la imagen, volver a crear la imagen de la tarjeta o comparar los resultados con una tarjeta de prueba. Volver a crear la imagen o reformatear debe abordarse con precaución porque el estado de los datos existentes puede no conservarse.

Volver a crear la imagen o reformatear debe abordarse con precaución porque el estado de los datos existentes puede no conservarse.

Use estas comprobaciones para verificar problemas del medio de arranque a nivel de tarjeta:

• Leer la tarjeta: Verifique si la tarjeta microSD es accesible y si aparecen errores de lectura durante la verificación.
• Verificar el sistema de archivos: Revise la legibilidad del sistema de archivos cuando el fallo de arranque sigue a problemas de acceso al almacenamiento.
• Verificar la integridad de la imagen: Compruebe la integridad de la imagen antes de probar el resultado de arranque nuevamente.
• Volver a crear la imagen: Use la recreación de la imagen como paso de verificación cuando la condición del medio de arranque requiera pruebas, considerando primero la posible pérdida de datos.
• Comparar con una tarjeta de prueba: Use una comparación con una tarjeta de prueba para separar los síntomas relacionados con la tarjeta de otras causas de arranque de la Raspberry Pi.

Imágenes de SO incorrectas, problemas del cargador de arranque y comprobaciones de recuperación de la EEPROM

Una imagen de SO incorrecta, una ruta de arranque no compatible o un problema del cargador de arranque pueden bloquear el inicio de la Raspberry Pi incluso cuando la alimentación y el almacenamiento parecen funcionales. La verificación de la imagen, la ruta de arranque y el estado de recuperación ayuda a separar los problemas de configuración de otras causas de fallo de arranque.

La verificación de la imagen, la ruta de arranque y el estado de recuperación ayuda a separar los problemas de configuración de otras causas de fallo de arranque.

Verifique la ruta de inicio en orden revisando la compatibilidad del modelo, la condición de la imagen del SO, el tipo de medio de arranque, el orden de arranque, el estado del cargador de arranque y la condición de la EEPROM. Estas comprobaciones de recuperación pueden diferir según el modelo de Raspberry Pi y la configuración de arranque, por lo que el comportamiento del cargador de arranque o la EEPROM debe interpretarse utilizando las condiciones relevantes del modelo en lugar de tratarse como un proceso de recuperación universal.

1. Coincidencia de la imagen del SO: Verifique que la imagen del SO coincida con el modelo de Raspberry Pi y compruebe la integridad de la imagen antes de evaluar el resultado de arranque.
2. Tipo de medio de arranque: Verifique si el tipo de medio de arranque seleccionado coincide con la ruta de inicio prevista y la configuración de almacenamiento.
3. Orden de arranque: Revise el orden de arranque cuando haya más de una ruta de arranque o tipo de medio compatible involucrado.
4. Estado del cargador de arranque: Verifique la condición del cargador de arranque cuando el comportamiento de inicio no coincida con la ruta de arranque esperada.
5. Recuperación de la EEPROM: Realice una comprobación de recuperación de la EEPROM solo con orientación calificada para el modelo, ya que el comportamiento de recuperación depende del modelo de Raspberry Pi y de la condición actual.

Problemas de pantalla que simulan un fallo de arranque

Una Raspberry Pi puede completar el proceso de arranque sin mostrar salida de pantalla, por lo que una pantalla en blanco no indica automáticamente un fallo de arranque. Los síntomas de ausencia de imagen deben separarse de los síntomas de falta de arranque verificando la ruta de la pantalla y las pruebas de inicio disponibles.

Verificar la ruta de la pantalla por separado ayuda a distinguir un problema de pantalla de un problema de arranque más amplio.

El diagnóstico de ausencia de imagen depende de la conexión HDMI, el estado del cable, la entrada del monitor, el comportamiento del adaptador, la negociación de resolución y las señales de actividad de arranque. Una Raspberry Pi con actividad de arranque, respuesta de red u otra evidencia de inicio puede estar funcionando incluso cuando la pantalla permanece en blanco. Verificar la ruta de la pantalla por separado ayuda a distinguir un problema de pantalla de un problema de arranque más amplio.

Una Raspberry Pi con actividad de arranque, respuesta de red u otra evidencia de inicio puede estar funcionando incluso cuando la pantalla permanece en blanco.

Use estas comprobaciones de pantalla antes de considerar el reemplazo de la placa:

• Puerto HDMI: Verifique el puerto HDMI seleccionado y la ruta de la pantalla cuando no aparezca salida de pantalla.
• Cable: Verifique la conexión y el estado del cable HDMI, ya que los problemas del cable pueden afectar la señal visible.
• Entrada del monitor: Verifique que la entrada del monitor coincida con la fuente HDMI conectada cuando la pantalla muestre una pantalla en blanco.
• Adaptador: Verifique la ruta del adaptador de pantalla, ya que el comportamiento del adaptador puede afectar la detección y la salida de la señal.
• Resolución: Verifique la negociación de resolución cuando haya actividad de arranque pero falte la salida de pantalla.
• Actividad de arranque: Verifique la actividad de arranque, la evidencia de red o la actividad de almacenamiento antes de tratar la ausencia de imagen como falta de arranque.

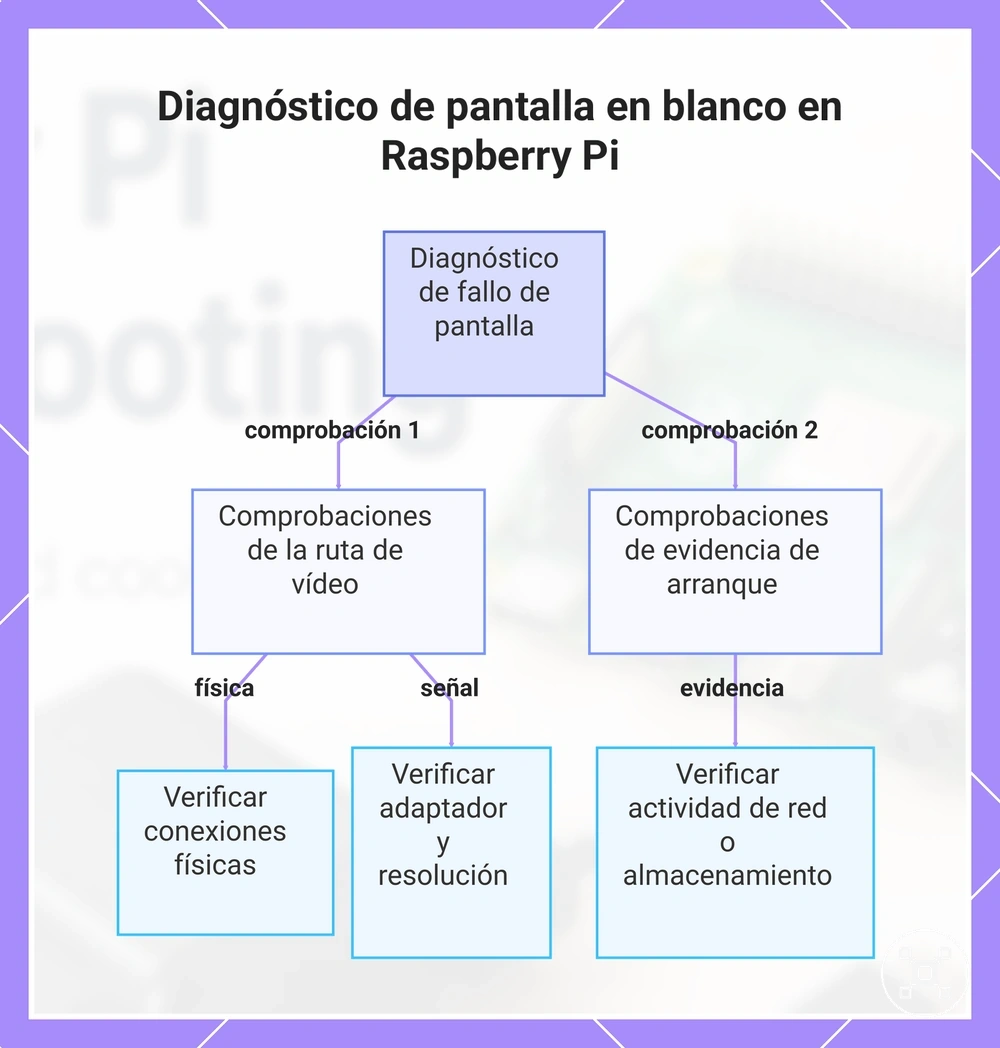

Este gráfico muestra las comprobaciones clave para distinguir un problema de pantalla de un fallo de arranque cuando una Raspberry Pi no muestra salida de vídeo.

Problemas de detección del puerto HDMI, cable y monitor

Los problemas de salida HDMI pueden impedir la salida de pantalla visible incluso cuando la Raspberry Pi funciona correctamente. Una condición de ausencia de imagen debe verificarse a través de la ruta de la pantalla, incluyendo el puerto HDMI, el cable HDMI, el adaptador y la entrada del monitor, antes de tratar el problema como un fallo de hardware.

Los problemas de salida HDMI pueden impedir la salida de pantalla visible incluso cuando la Raspberry Pi funciona correctamente.

La detección de pantalla depende de la conexión HDMI, el asentamiento del cable, la calidad del adaptador, la selección de entrada del monitor y la negociación de la pantalla. Verifique cada variable de pantalla por separado y vuelva a probar un cambio a la vez para identificar si el problema proviene de la ruta de conexión, el comportamiento de resolución o la detección de señal.

• Puerto HDMI: Verifique el puerto HDMI seleccionado y la ruta de conexión, ya que la salida elegida puede afectar la detección de pantalla.
• Cable HDMI: Verifique el asentamiento y el estado del cable, ya que la calidad de la conexión puede influir en la salida de pantalla.
• Adaptador: Verifique la calidad y la compatibilidad del adaptador cuando se utilice uno entre la Raspberry Pi y el monitor.
• Entrada del monitor: Verifique que la entrada del monitor coincida con la fuente HDMI conectada antes de cambiar otros ajustes de pantalla.
• Resolución: Verifique el comportamiento de la resolución cuando la negociación de la pantalla no produzca una salida visible.
• Volver a probar variable: Cambie una variable de pantalla a la vez para comparar la salida resultante y acotar la condición de la ruta de pantalla.

La Raspberry Pi arranca pero no muestra salida visible

Una Raspberry Pi puede arrancar correctamente sin mostrar salida visible, por lo que la actividad de arranque sin pantalla debe verificarse primero como un problema de salida de pantalla en lugar de asumirse como un inicio fallido. La distinción entre un arranque sin pantalla y un fallo de arranque real depende de las pruebas disponibles del sistema en funcionamiento.

Verifique si hay señales de que la Raspberry Pi está operativa antes de centrarse en la configuración de pantalla.

Verifique si hay señales de que la Raspberry Pi está operativa antes de centrarse en la configuración de pantalla. El comportamiento de la luz de actividad, la presencia en la red, la respuesta del teclado y la actividad de almacenamiento pueden indicar progreso de inicio incluso cuando no aparece ninguna salida visible. Si estas señales sugieren que el sistema está funcionando, la pantalla en blanco apunta hacia la ruta de pantalla o la configuración de pantalla, no a un fallo de arranque completo.

• Luz de actividad: Verifique el comportamiento de la luz de actividad para identificar si se está produciendo actividad de arranque después de encender.
• Presencia en la red: Verifique la disponibilidad de red cuando la Raspberry Pi pueda estar funcionando sin salida de pantalla visible.
• Respuesta del teclado: Verifique la respuesta del teclado como señal local de que el sistema puede estar aceptando entrada.
• Actividad de almacenamiento: Verifique la actividad de almacenamiento como evidencia adicional de progreso de inicio.
• Configuración de pantalla: Revise la configuración de pantalla cuando existan múltiples señales de arranque pero la pantalla permanezca en blanco.

Causas de sobrecalentamiento y soluciones de refrigeración

El sobrecalentamiento de la Raspberry Pi debe diagnosticarse considerando la carga de trabajo, el entorno, el flujo de aire de la carcasa y el hardware de refrigeración en conjunto antes de decidir un cambio de refrigeración. El comportamiento térmico depende de condiciones como el modelo de Raspberry Pi, la carga del procesador, la temperatura ambiente, el diseño del cerramiento y el método de refrigeración utilizado.

Para obtener criterios más amplios sobre cómo adaptar los enfoques de refrigeración a las condiciones de la Raspberry Pi, consulte requisitos de refrigeración de Raspberry Pi .

La carga de trabajo, el flujo de aire y el hardware de refrigeración influyen en el comportamiento de la temperatura y el riesgo de limitación térmica bajo diferentes condiciones de funcionamiento. Un disipador, un ventilador o un mejor flujo de aire pueden ayudar cuando la condición térmica observada coincide con la causa, mientras que la refrigeración pasiva puede ser suficiente para una demanda térmica menor y la refrigeración activa puede considerarse cuando la carga de trabajo o el entorno generan problemas térmicos continuos. Para obtener criterios más amplios sobre cómo adaptar los enfoques de refrigeración a las condiciones de la Raspberry Pi, consulte requisitos de refrigeración de Raspberry Pi.

La carga de trabajo, el flujo de aire y el hardware de refrigeración influyen en el comportamiento de la temperatura y el riesgo de limitación térmica bajo diferentes condiciones de funcionamiento.

Los siguientes factores de refrigeración conectan el comportamiento térmico observado con las decisiones de diagnóstico:

Factor	Condición	Efecto	Decisión de diagnóstico
Carga de trabajo	Una mayor carga de trabajo del procesador aumenta la generación de calor durante el funcionamiento	El aumento de la carga de trabajo puede contribuir a la subida de temperatura y al comportamiento de limitación térmica	Verifique si los cambios en la carga de trabajo afectan el comportamiento térmico antes de cambiar el hardware de refrigeración
Flujo de aire de la carcasa	El flujo de aire restringido limita el movimiento del calor alrededor de los componentes	La reducción del flujo de aire puede aumentar la retención de calor dentro del cerramiento	Verifique las condiciones de flujo de aire de la carcasa antes de decidir si se necesita refrigeración adicional
Temperatura ambiente	Una temperatura circundante más alta cambia el entorno térmico	La temperatura ambiente puede reducir la eficacia de la refrigeración disponible	Compare el comportamiento térmico con las condiciones ambientales antes de cambiar el hardware
Disipador	Se utiliza transferencia de calor pasiva sin flujo de aire activo	El soporte de refrigeración depende de las condiciones de carga de trabajo y flujo de aire	Considere la refrigeración pasiva cuando las condiciones térmicas permanezcan controladas
Ventilador	Se añade flujo de aire activo para aumentar el movimiento del calor	El flujo de aire adicional puede ayudar al control térmico bajo una mayor demanda térmica	Considere la refrigeración activa cuando las condiciones requieran más soporte de flujo de aire
Comportamiento de limitación térmica	Aparecen cambios de rendimiento durante condiciones térmicas	La limitación térmica indica que el comportamiento térmico requiere una revisión adicional	Use la evidencia de limitación térmica junto con la carga de trabajo y las condiciones de refrigeración para guiar la siguiente comprobación

Límites de temperatura, limitación térmica, carga de trabajo y temperatura ambiente

El comportamiento térmico de la Raspberry Pi debe interpretarse mediante la carga de trabajo, el ambiente, el modelo y la condición de refrigeración, no a través de un número universal único. El comportamiento relacionado con el sobrecalentamiento depende de cómo cambia la temperatura bajo condiciones de funcionamiento específicas, incluyendo la intensidad de la carga de trabajo y el calor circundante.

Use la evidencia de temperatura local y el comportamiento del sistema en lugar de basarse en un límite fijo no respaldado.

Las lecturas de temperatura deben considerarse junto con la intensidad de la carga de trabajo, la temperatura ambiente, el cerramiento de la carcasa y la condición de refrigeración para comprender los resultados de estabilidad. Un modelo bajo una carga de trabajo más alta puede mostrar un comportamiento térmico diferente al del mismo modelo en uso más ligero, mientras que el flujo de aire y las condiciones de refrigeración influyen en el riesgo de limitación térmica y apagado. Use la evidencia de temperatura local y el comportamiento del sistema en lugar de basarse en un límite fijo no respaldado.

Use estos criterios para interpretar el comportamiento térmico:

• Calor en reposo: Verifique el comportamiento de la temperatura durante condiciones de baja carga de trabajo para establecer una referencia para el modelo y el ambiente.
• Calor bajo carga: Verifique los cambios de temperatura durante una carga de trabajo más alta, ya que la demanda del procesador puede influir en la generación de calor y la estabilidad.
• Limitación térmica: Verifique el comportamiento de limitación térmica como señal de que las condiciones de temperatura pueden estar afectando el rendimiento.
• Riesgo de apagado: Verifique si aparece inestabilidad o comportamiento de apagado bajo condiciones específicas de carga de trabajo y refrigeración.
• Condición ambiental: Verifique la temperatura ambiente, las condiciones de la carcasa y el flujo de aire circundante, ya que influyen en el comportamiento de refrigeración.

Flujo de aire de la carcasa, disipadores, ventiladores y refrigeración activa

Los atributos de flujo de aire de la carcasa, disipador, ventilador y refrigeración activa afectan la disipación de calor al cambiar cómo se aleja el calor de los componentes de la Raspberry Pi. Las piezas de refrigeración deben compararse mediante la ruta del flujo de aire, la calidad del contacto, el consumo de energía, el ruido y el ajuste del cerramiento, en lugar de tratarse como soluciones universales.

La refrigeración pasiva y la refrigeración activa ofrecen enfoques diferentes según la carga de trabajo, las condiciones de flujo de aire y el diseño del cerramiento.

La refrigeración pasiva y la refrigeración activa ofrecen enfoques diferentes según la carga de trabajo, las condiciones de flujo de aire y el diseño del cerramiento. Un disipador depende de la calidad del contacto y del flujo de aire disponible para la disipación de calor, mientras que un ventilador añade flujo de aire activo que puede soportar un mayor movimiento de calor cuando el cerramiento y las condiciones de carga de trabajo lo requieren. El flujo de aire de la carcasa, la obstrucción y el ajuste del cerramiento influyen en la eficacia con que una configuración de refrigeración gestiona el comportamiento térmico.

• Ruta del flujo de aire: Verifique el flujo de aire y la ventilación de la carcasa, ya que las rutas restringidas o las aberturas bloqueadas pueden reducir el movimiento de calor a través del cerramiento.
• Contacto del disipador: Verifique la calidad del contacto del disipador, ya que la transferencia de calor depende de la conexión entre el componente y la superficie de refrigeración.
• Flujo de aire del ventilador: Verifique la dirección y el funcionamiento del flujo de aire del ventilador, ya que el flujo de aire activo cambia el movimiento de calor dentro de la carcasa.
• Obstrucción: Verifique si hay obstrucciones en el flujo de aire, ya que la ventilación bloqueada puede afectar el comportamiento de refrigeración bajo carga de trabajo.
• Efecto de la carga de trabajo: Verifique las condiciones de carga de trabajo, ya que una mayor generación de calor puede requerir un soporte de refrigeración diferente al de un uso más ligero.
• Ajuste del cerramiento: Verifique el ajuste del cerramiento, ya que el diseño de la carcasa afecta el espacio de flujo de aire disponible y las condiciones de refrigeración.

Secuencia mínima de diagnóstico de arranque

Una secuencia mínima de diagnóstico de arranque elimina variables antes del reemplazo de hardware mediante la verificación del sistema Raspberry Pi a través de un proceso de aislamiento ordenado. Cada comprobación debe centrarse en una condición a la vez para que el resultado siga siendo útil para la siguiente acción.

Cada comprobación debe centrarse en una condición a la vez para que el resultado siga siendo útil para la siguiente acción.

La secuencia organiza las comprobaciones de alimentación, medio de arranque, pantalla y periféricos por dependencia, en lugar de tratar cada síntoma como un fallo separado. Para obtener información general sobre preparación, consulte configuración de Raspberry Pi, pero esta lista de verificación se centra en diagnosticar un problema de arranque existente. La regla de una variable significa que solo cambia una condición entre comprobaciones, lo que permite que el resultado observado guíe el siguiente paso.

1. Alimentación conocida: Verifique la fuente de alimentación con una configuración de alimentación conocida. Si el comportamiento de inicio cambia, continúe comparando el resultado antes de cambiar otra variable.
2. Medio de arranque conocido: Verifique el proceso de arranque con un medio de arranque conocido. Si el resultado cambia, revise la condición del almacenamiento como un posible factor en lugar de reemplazar el hardware inmediatamente.
3. Verificación de pantalla: Verifique la salida de pantalla y las señales relacionadas. Si el resultado cambia, separe las condiciones de pantalla de otros síntomas de arranque antes de continuar con el diagnóstico.
4. Eliminación de periféricos: Realice la eliminación de periféricos desconectando los dispositivos no esenciales. Si el resultado cambia, revise la conexión eliminada como una posible variable contribuyente.
5. Comparación de resultados: Compare cada síntoma, comprobación y resultado después de un solo cambio. Si el síntoma persiste, continúe con la siguiente condición de diagnóstico en lugar de sacar una conclusión final de un solo paso.

El resultado de la lista de verificación ayuda a determinar la siguiente acción al mostrar qué variable afecta el síntoma. Ningún paso individual prueba un fallo de componente, pero el patrón de resultados ayuda a limitar si las comprobaciones adicionales deben centrarse en la alimentación, el medio de arranque, la salida de pantalla o el hardware conectado.

El resultado de la lista de verificación ayuda a determinar la siguiente acción al mostrar qué variable afecta el síntoma.

Este diagrama muestra el proceso de aislamiento ordenado para diagnosticar un problema de arranque en Raspberry Pi, siguiendo la regla de una variable y las comprobaciones clave.

Prueba de arranque mínima con solo componentes esenciales

Una prueba de arranque mínima aísla la Raspberry Pi de los accesorios que pueden confundir el diagnóstico de alimentación, arranque o pantalla. La prueba reduce variables al usar solo componentes esenciales antes de interpretar el resultado.

La prueba reduce variables al usar solo componentes esenciales antes de interpretar el resultado.

Una prueba de arranque mínima utiliza la placa, la fuente de alimentación, el medio de arranque y el cable de pantalla como condiciones de prueba principales, mientras que los métodos de acceso opcionales y los periféricos desconectados se revisan por separado. Esta prueba de aislamiento es una condición de diagnóstico, no una configuración permanente, y un resultado puede acotar las posibles causas sin probar una sola pieza averiada.

1. Conectar componentes esenciales: Conecte solo la placa, la fuente de alimentación, el medio de arranque y el cable de pantalla. Observe si la Raspberry Pi muestra un resultado de arranque diferente con menos variables.
2. Retirar periféricos desconectados: Realice la eliminación de periféricos desconectando los dispositivos no esenciales. Observe si la eliminación de accesorios cambia el comportamiento de inicio.
3. Verificar métodos de acceso opcionales: Revise el acceso opcional de teclado o red solo como evidencia adicional. Observe si las respuestas disponibles indican que el estado del sistema ha cambiado.
4. Comparar la configuración simplificada: Use la configuración reducida para comparar el síntoma anterior con el nuevo resultado. Si el síntoma cambia, continúe verificando la variable eliminada en lugar de identificar una pieza averiada de inmediato.

Pruebas de intercambio para piezas de alimentación, almacenamiento, pantalla y refrigeración

Una prueba de intercambio compara una causa sospechosa cambiando una variable relacionada con la Raspberry Pi a la vez. Probar con una pieza de referencia conocida ayuda a evaluar si una condición específica influye en el síntoma sin depender de un reemplazo aleatorio.

Una prueba de intercambio compara una causa sospechosa cambiando una variable relacionada con la Raspberry Pi a la vez.

Una prueba de intercambio mantiene la condición sin cambios mientras se compara la pieza probada con una pieza de referencia conocida. El resultado observado proporciona evidencia para el siguiente paso de diagnóstico, pero una sola comparación no prueba un fallo de componente aislado.

Pieza probada	Intercambio de referencia	Mantener sin cambios	Significado del resultado
Fuente de alimentación	Compare la fuente de alimentación actual con una fuente de alimentación de referencia conocida	Mantenga la Raspberry Pi, el medio de arranque y otras condiciones sin cambios	Si el resultado observado cambia, la fuente de alimentación puede ser una variable contribuyente que requiere más comprobaciones
Medio de arranque	Compare el medio de arranque actual con un medio de arranque de referencia conocido	Mantenga la fuente de alimentación y la ruta de pantalla sin cambios	Si el comportamiento de inicio cambia, el medio de arranque puede estar relacionado con el síntoma
Ruta de pantalla	Compare la ruta de pantalla actual con una ruta de pantalla de referencia conocida	Mantenga la condición de arranque y la fuente de alimentación sin cambios	Si la salida de pantalla cambia, la ruta de pantalla puede requerir investigación adicional
Condición de refrigeración	Compare la condición de refrigeración actual con una condición de refrigeración de referencia conocida	Mantenga la carga de trabajo y la configuración del sistema sin cambios	Si el comportamiento térmico cambia, la condición de refrigeración puede ser un factor que afecta el síntoma

Cuándo es necesario reemplazar piezas de alimentación, almacenamiento o refrigeración

Las piezas de la Raspberry Pi deben reemplazarse solo después de que los síntomas, la evidencia y las pruebas de intercambio indiquen que un componente específico es inadecuado o contribuye al problema. Las decisiones de reemplazo deben verificar la pieza sospechosa antes de cambiar el hardware, porque el reemplazo no siempre es el primer paso de diagnóstico ni el más rápido.

Considere la pieza, la evidencia, el riesgo de ignorar la condición y el siguiente paso más seguro antes del reemplazo.

La evidencia para el reemplazo se vuelve más sólida cuando los síntomas repetidos persisten después de las comparaciones con referencias conocidas y la pieza afectada coincide con la condición observada. Considere la pieza, la evidencia, el riesgo de ignorar la condición y el siguiente paso más seguro antes del reemplazo. Los cambios de almacenamiento requieren precaución adicional porque el reemplazo de una tarjeta microSD o un dispositivo de almacenamiento puede crear riesgo de datos si la información importante no está protegida.

La evidencia para el reemplazo se vuelve más sólida cuando los síntomas repetidos persisten después de las comparaciones con referencias conocidas y la pieza afectada coincide con la condición observada.

La siguiente tabla relaciona las decisiones de reemplazo con la evidencia y los pasos siguientes más seguros:

Pieza	Evidencia para reemplazar	Riesgo si se ignora	Paso siguiente más seguro
Fuente de alimentación	La evidencia de la prueba de intercambio indica que la fuente de alimentación no proporciona la condición de funcionamiento esperada	Los síntomas relacionados con la alimentación pueden continuar durante el funcionamiento	Compare con una fuente de alimentación de referencia conocida antes del reemplazo
Cable de alimentación	La evidencia señala al cable de alimentación como una variable contribuyente en la ruta de alimentación	Pueden persistir condiciones de suministro de alimentación inestable	Verifique el estado del cable y compare con un cable de referencia conocido
Tarjeta microSD	La evidencia de almacenamiento indica que la tarjeta microSD puede contribuir a problemas de arranque o acceso	El riesgo de pérdida de datos puede aumentar si la condición del almacenamiento empeora	Revise el estado de las copias de seguridad antes de cambiar o volver a crear la imagen de la tarjeta
Adaptador de almacenamiento	La evidencia indica que el adaptador de almacenamiento afecta la ruta de arranque o almacenamiento	Los síntomas de arranque o acceso al almacenamiento pueden continuar	Compare la ruta del adaptador con una condición de referencia conocida
Ventilador	La evidencia de refrigeración indica que puede ser necesario un flujo de aire activo para la condición de funcionamiento	El comportamiento relacionado con el calor puede continuar bajo carga de trabajo	Revise la carga de trabajo y las condiciones de refrigeración antes de cambiar el ventilador
Disipador	La evidencia indica que la transferencia de calor pasiva puede no coincidir con la condición de carga de trabajo	El comportamiento térmico puede permanecer sin cambios	Verifique las condiciones de carga de trabajo y flujo de aire antes de cambiar el disipador
Carcasa de refrigeración	La evidencia indica que el cerramiento afecta el flujo de aire o las condiciones de refrigeración	El comportamiento térmico puede continuar bajo la misma condición del cerramiento	Revise el flujo de aire y el ajuste del cerramiento antes del reemplazo

Para cambios sensibles de almacenamiento, revise copias de seguridad de Raspberry Pi antes de reemplazar componentes de almacenamiento o realizar cambios que puedan afectar los datos guardados.
