Placement d'un capteur de présence mmWave pour une détection fiable dans une pièce

Le placement d'un capteur de présence mmWave commence par l'alignement du capteur sur la zone occupée qui nécessite une détection fiable de la pièce. Le champ de détection doit couvrir l'activité normale dans l'espace visé tout en évitant une couverture inutile au-delà de la zone cible. La disposition de la pièce, le champ de vision, le type de montage, l'angle du capteur et les limites environnantes influencent tous le placement avant le début du calibrage.

Le placement est le processus d'alignement du champ de vision du capteur de présence mmWave avec la pièce et sa zone de détection visée. La hauteur de montage, l'angle du capteur, les options de montage au plafond, au mur ou encastré peuvent modifier la façon dont la zone de couverture correspond aux zones assises, aux chemins de déplacement et aux autres espaces occupés. Le calibrage doit suivre cette décision de placement car les réglages de sensibilité ne peuvent pas compenser entièrement une position de montage inadaptée.

Lors de la planification d'une pièce, identifiez d'abord où les personnes sont censées rester ou se déplacer, puis choisissez un montage au plafond ou au mur qui dirige le champ de détection vers ces zones occupées. Si le capteur fait face à une porte, un mur proche ou une pièce adjacente, le risque de débordement peut augmenter. La position de montage finale doit alors maintenir la zone de détection concentrée sur la pièce visée.

Ces décisions de placement établissent la base d'une détection fiable. Après avoir pris en compte la zone occupée, le champ de vision, la hauteur de montage, l'angle du capteur et les limites de la pièce, le calibrage peut être utilisé pour affiner la couverture de détection pour l'installation spécifique.

Comment le placement modifie la couverture de détection mmWave

Le placement du capteur de présence mmWave modifie ce que le champ de détection peut inclure ; la couverture de détection dépend alors de la position du capteur, de son angle et de la pièce environnante. La fiabilité de la détection est influencée par la direction du capteur, tandis que l'agencement de la pièce et les objets proches peuvent affecter ce que le capteur détecte ou manque.

La position du capteur définit la façon dont le champ de détection s'étend dans la pièce, tandis que l'angle, la portée, l'obstruction et la réflexion peuvent modifier la zone de couverture effective. Les meubles, les murs et autres surfaces peuvent altérer le champ de détection ; le résultat final dépend alors à la fois du modèle de capteur et de l'environnement d'installation. Un guide du capteur de présence mmWave présente les concepts fondamentaux du placement avant d'explorer les décisions propres à chaque pièce.

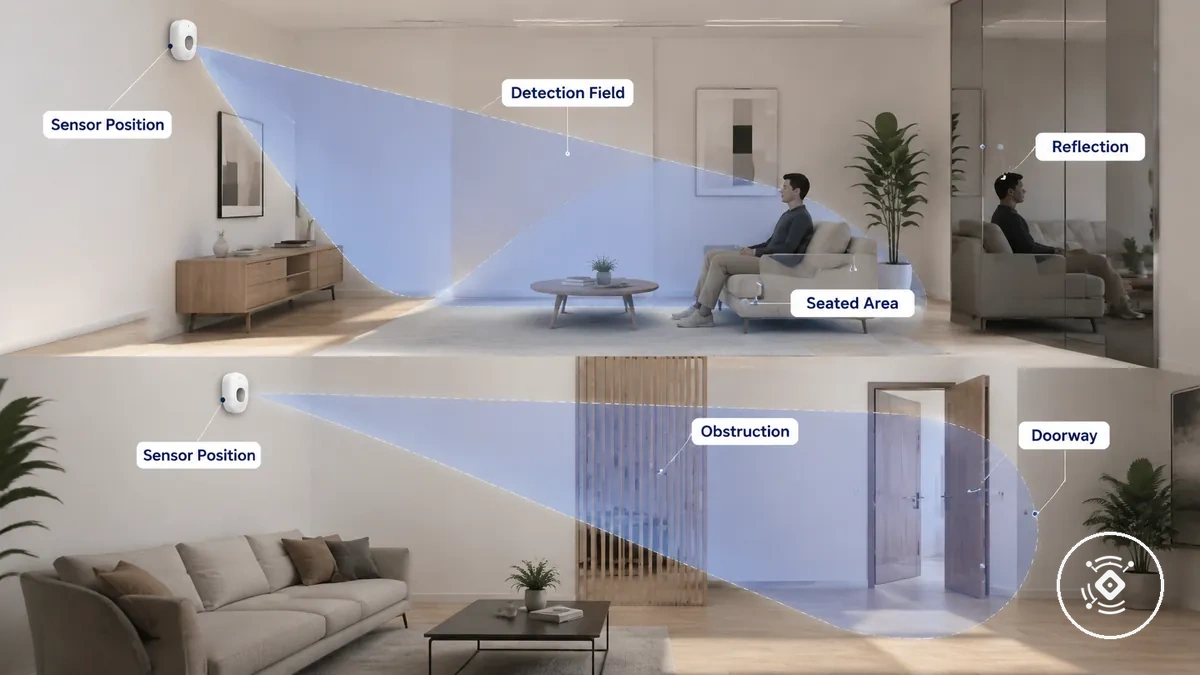

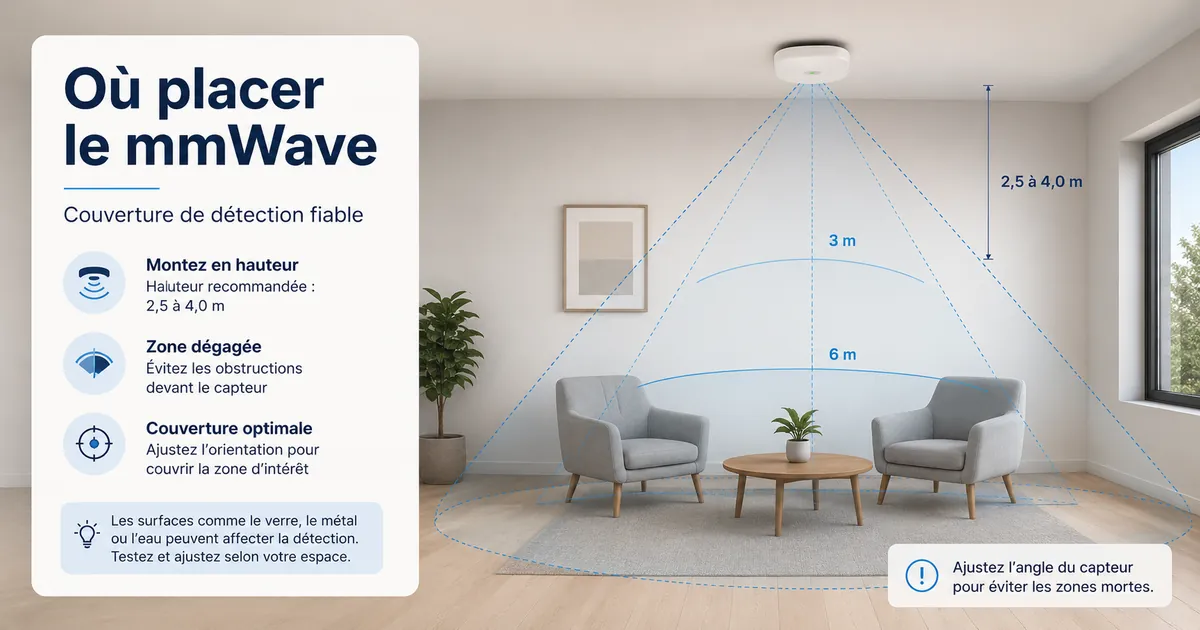

Il est plus facile de comprendre comment le placement modifie la couverture de détection mmWave avec un schéma simple de la pièce. L'illustration ci-dessous montre comment la position du capteur, l'angle et les limites proches façonnent le champ de détection et la couverture de la pièce.

Lorsqu'un capteur est orienté vers une zone assise, le champ de détection peut rester concentré sur la zone occupée visée. Lorsqu'il est orienté vers une porte, les mouvements près de l'entrée peuvent être inclus à la place, selon l'agencement de la pièce, la portée et les réglages du capteur. Cette présentation vous prépare à choisir la zone cible de la pièce, tandis que les zones de détection et sensibilité expliquent comment les réglages associés peuvent influencer davantage la couverture de la pièce.

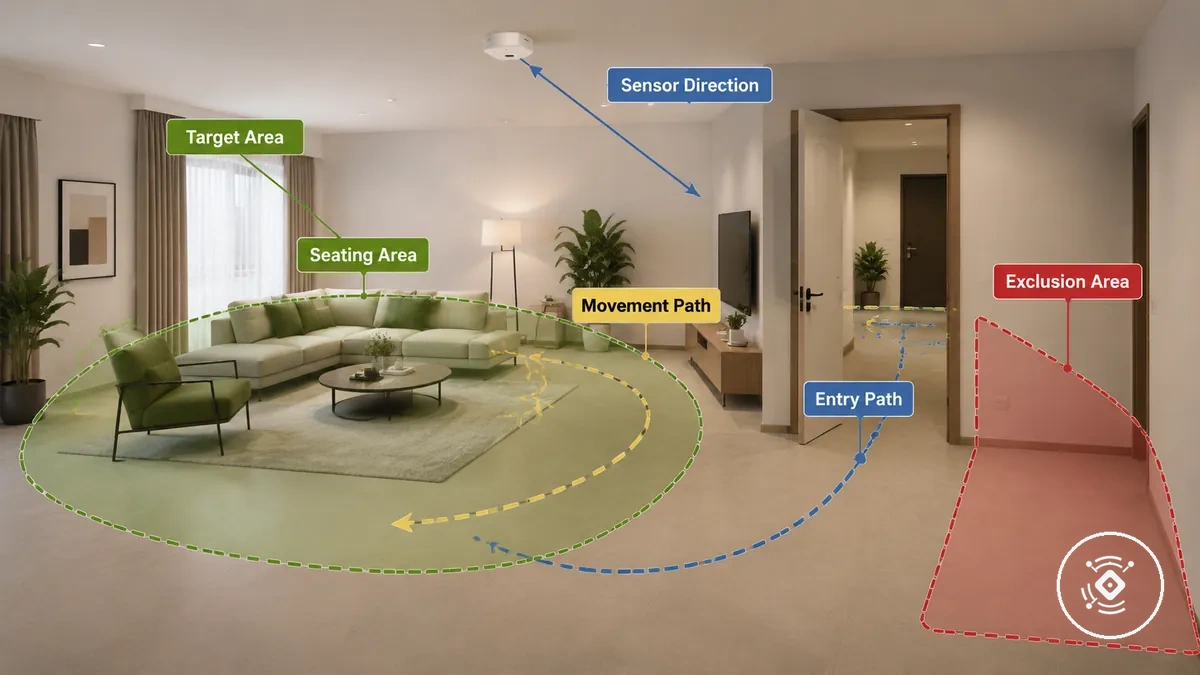

• Couverture visée : Champ de détection dirigé vers la zone assise dans la pièce cible.
• Couverture non visée : Le champ de détection s'étend vers une porte, ce qui peut augmenter les détections accidentelles ou les présences manquées selon les conditions de placement.

Choisir la zone de la pièce que le capteur doit détecter

La zone cible doit être la partie de la pièce où la fiabilité de l'occupation est la plus importante. Les décisions de placement doivent commencer par la zone occupée, car la zone de la pièce ayant la valeur d'occupation la plus élevée doit recevoir la priorité de détection avant qu'un emplacement de montage ne soit choisi. La zone cible la plus adaptée dépend de l'activité dans la pièce, de la position des meubles et de la cible d'automatisation visée.

Une zone assise, un bureau, un lit ou autre zone occupée principale mérite souvent une priorité plus élevée que les chemins de passage occasionnels. Un chemin de déplacement et un chemin d'entrée peuvent être importants lorsque l'utilisation de la pièce dépend de la détection d'une arrivée ou d'un mouvement régulier par une porte. La position des meubles et la limite adjacente doivent être prises en compte afin que la zone de détection reste concentrée sur l'activité significative plutôt que sur les espaces proches qui doivent rester en dehors de la cible de couverture.

Choisissez la zone de la pièce que le capteur doit détecter avant de sélectionner une position de montage. Le plan annoté ci-dessous identifie les zones prioritaires et d'exclusion pour organiser les décisions de placement avant les détails d'installation.

Utilisez cette liste de vérification pour séparer les zones à détecter impérativement, à détecter éventuellement et à ne pas détecter. La priorité finale dépend de l'utilisation de la pièce, du comportement d'occupation et de la cible d'automatisation.

• Zone occupée principale : Priorisez la zone assise, le bureau, le lit ou autre emplacement où l'occupation est la plus importante.
• Point de présence immobile : Incluez les endroits où les occupants peuvent rester assis ou immobiles pendant de longues périodes.
• Chemin de déplacement : Incluez les chemins de passage habituels uniquement lorsqu'ils soutiennent l'activité visée dans la pièce.
• Chemin d'entrée : Incluez la porte lorsque la détection d'entrée soutient la cible d'automatisation visée.
• Position des meubles : Vérifiez si les meubles pourraient réduire la visibilité de la zone prioritaire.
• Limite adjacente : Maintenez les couloirs ou les pièces voisines en dehors de la zone de détection principale lorsqu'ils ne doivent pas influencer la détection d'occupation.

Points de présence immobile et chemins de déplacement

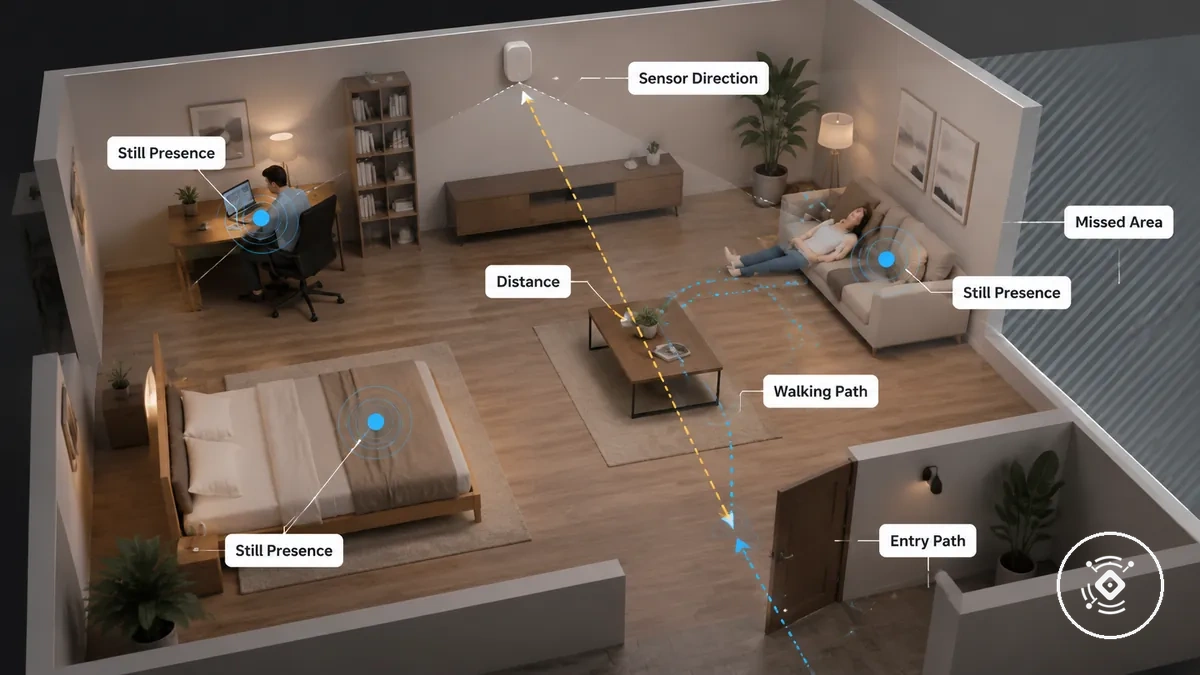

Lorsqu'une personne passe du temps à travailler à un bureau, à se détendre sur un canapé ou à se reposer dans un lit, ce point de présence immobile mérite généralement une priorité de placement plus élevée que les zones utilisées seulement brièvement. La fiabilité de la détection de présence peut dépendre de la distance, de l'angle, de la durée et des micro-mouvements subtils ; une détection manquée peut donc devenir plus probable lorsque le point d'occupation se trouve en dehors de la direction de détection préférée. Les points de présence immobile et les chemins de déplacement créent des priorités de placement différentes, comme illustré ci-dessous.

Les chemins de déplacement méritent une attention particulière lorsqu'un passage régulier par un couloir ou un chemin d'entrée fait partie de l'activité visée dans la pièce. Les exemples ci-dessous distinguent les points d'occupation stables des chemins de déplacement afin que la décision locale concernant la zone de la pièce puisse prioriser la position la plus importante.

• Point assis : Un bureau, un canapé ou un lit utilisé pendant une durée prolongée devient souvent le principal emplacement de présence immobile.
• Point debout : Un point d'activité où une personne reste debout peut mériter la priorité lorsque l'occupation dure plus longtemps qu'un bref arrêt.
• Chemin de marche : Un couloir peut être inclus lorsque le mouvement régulier soutient l'utilisation visée de la pièce.
• Chemin d'entrée : Une porte peut recevoir une priorité plus ou moins élevée selon que les événements d'entrée sont plus importants que la présence statique.
• Zone immobile négligée : Un point de présence immobile à une distance ou un angle inadapté peut augmenter le risque de détection manquée ; choisissez donc si le point d'occupation stable ou le chemin de déplacement mérite la priorité.

Portes, couloirs et limites des pièces adjacentes

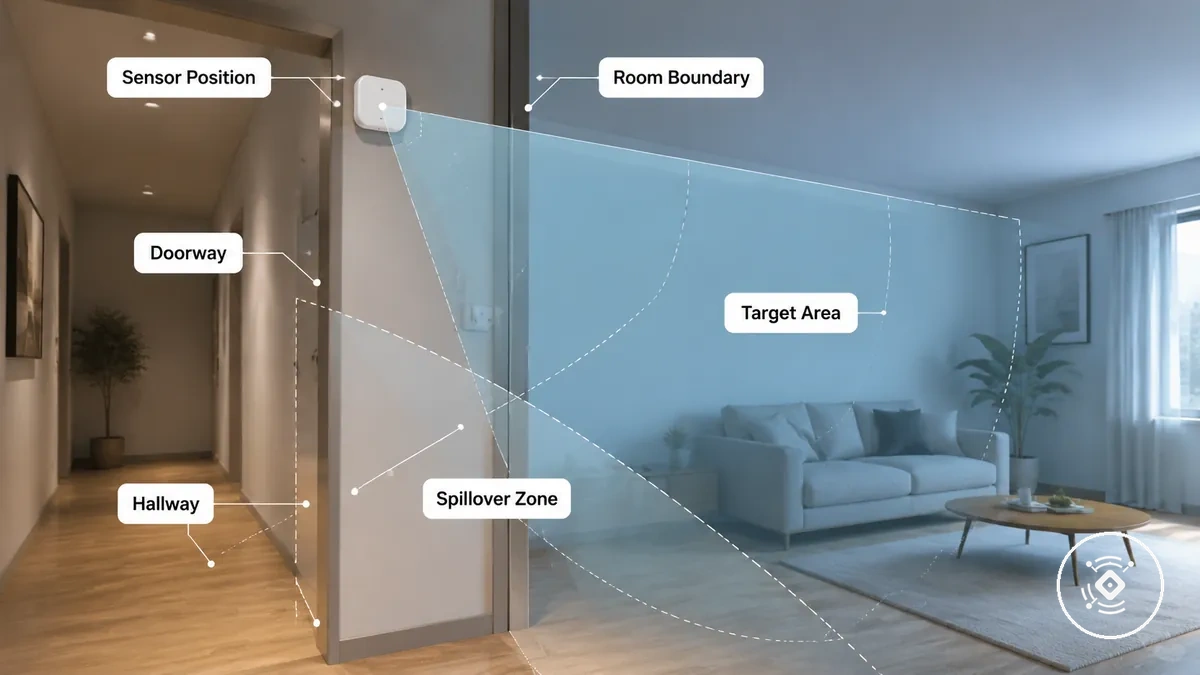

Les portes, les couloirs et les limites des pièces adjacentes peuvent influencer la zone de détection visée lorsque l'ouverture de la porte, l'alignement de la limite ou la distance permet à une activité située en dehors de la pièce cible d'entrer dans le champ de détection. Le risque de débordement et de fausse occupation peut devenir plus probable lorsqu'une porte ou un bord de pièce s'aligne avec la direction du capteur ; le placement doit donc maintenir la zone de détection visée concentrée sur la pièce qui importe. Les portes, les couloirs et les limites des pièces adjacentes affectent le débordement de détection, comme illustré ci-dessous.

Les conditions de limite modifient les zones qui doivent et ne doivent pas déclencher l'occupation. Les exemples ci-dessous montrent comment les portes, les couloirs, les murs et les pièces voisines peuvent influencer la zone de détection visée tout en maintenant les espaces non liés en dehors de la limite de détection.

• Porte : Une porte ouverte peut augmenter le risque de débordement lorsque son alignement dirige la détection vers une zone adjacente.
• Couloir : Un couloir ne devrait contribuer à l'occupation que lorsqu'il est intentionnellement inclus dans la zone de détection visée.
• Mur : Un mur définit la limite de la pièce, bien que le comportement de la limite puisse varier selon l'agencement, la distance, la direction du capteur, le matériau et les réglages.
• Pièce voisine : L'activité dans une pièce voisine devrait généralement rester en dehors de la zone de détection visée lorsqu'elle ne fait pas partie de l'objectif d'occupation.

Si l'alignement d'une porte ou d'un mur soulève des questions concernant les espaces adjacents, les limites de détection à travers les murs fournissent des précisions supplémentaires sur les limites, sans présumer que les pièces voisines doivent déclencher l'occupation.

Adapter le type de montage au champ de détection

Adaptez le type de montage au champ de détection en choisissant le style de montage qui correspond aux besoins de couverture de la pièce. Le type de montage influence le comportement de la couverture, tandis que le choix de placement le plus adapté peut dépendre de la géométrie de la pièce, de la surface d'installation, de l'occupation visée et du modèle de capteur.

Un montage au plafond peut offrir un champ de vision plus large sur une zone ouverte, tandis qu'un montage mural propose généralement une couverture plus directionnelle qui peut être orientée vers une zone occupée spécifique. Un montage encastré peut s'intégrer à la surface d'installation, mais sa position fixe peut réduire l'adaptabilité et peut nécessiter une attention accrue au risque de zone d'ombre et aux limites de couverture lors du choix de placement.

Adaptez le type de montage au champ de détection en comparant comment chaque style de montage modifie le comportement de couverture et les limitations pratiques. La comparaison ci-dessous aide à relier le type de montage aux besoins de couverture de la pièce, sans traiter une option comme universellement adaptée.

Type de montage	Comportement de couverture	Atout du placement	Limite principale	Condition d'utilisation idéale
Montage au plafond	Champ de vision large avec couverture ouverte depuis le dessus	Peut convenir aux agencements de pièce plus larges	Le risque de zone d'ombre peut varier selon la hauteur et la géométrie de la pièce	Lorsque la couverture large de la pièce est la priorité
Montage mural	Couverture directionnelle avec orientation ajustable	Peut se concentrer sur une zone occupée spécifique	La couverture dépend de l'angle et de la direction de placement	Lorsque la détection ciblée est préférée
Montage encastré	Couverture fixe alignée avec la surface d'installation	Intégration propre dans la surface	L'adaptabilité limitée peut augmenter le risque de zone d'ombre dans certains agencements	Lorsque la surface d'installation et l'agencement de la pièce soutiennent le champ de détection visé

Après avoir adapté le type de montage au champ de détection, poursuivez avec installation et configuration pour affiner l'approche de montage pour le placement choisi.

Placement au plafond pour une couverture ouverte de la pièce

Le placement au plafond peut convenir à une couverture ouverte de la pièce lorsque le capteur doit observer une large zone occupée depuis le dessus. Cette approche peut correspondre à une pièce ouverte avec une zone d'activité centrale, bien que le résultat dépende toujours de l'ouverture de la pièce, de la position du plafond et de la forme du champ de détection.

La hauteur, la centralité et la largeur du champ influencent l'étendue de la couverture du capteur dans la pièce. Une couverture large peut inclure les zones assises et les chemins de marche, mais elle peut réduire le contrôle directionnel près des murs, des portes ou d'autres limites.

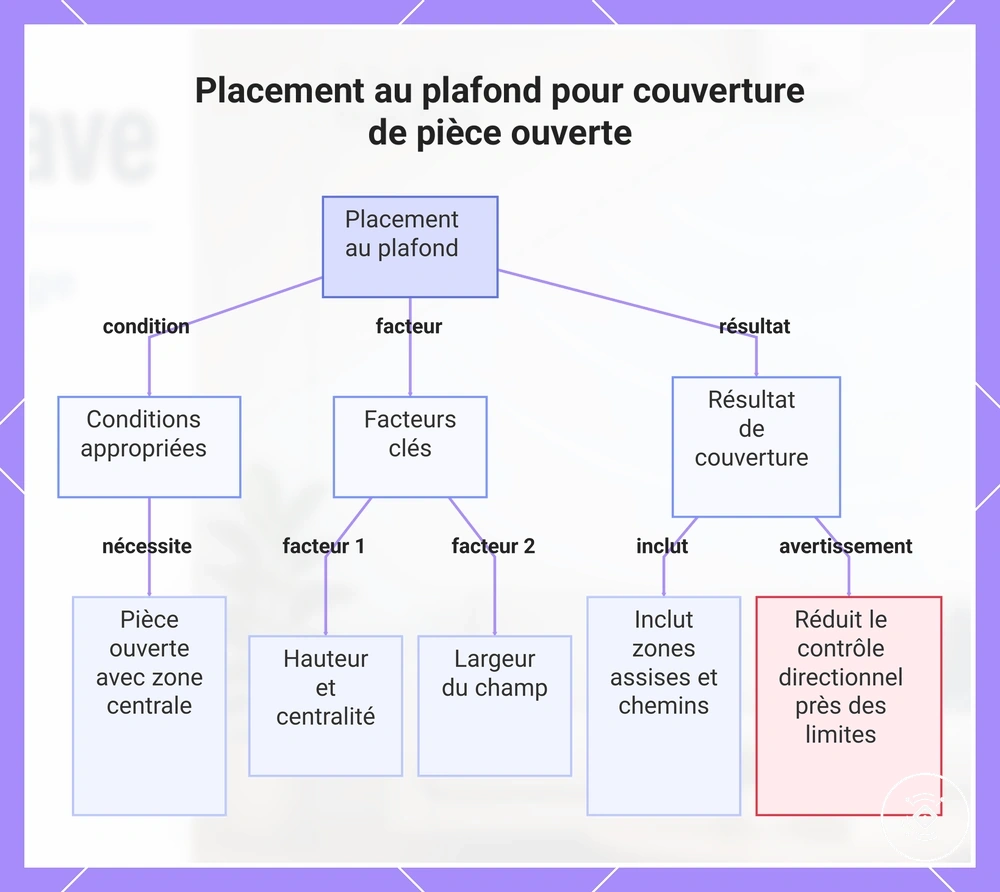

Ce diagramme montre les conditions, les facteurs clés et le résultat de couverture du placement au plafond pour la couverture par capteur d'une pièce ouverte.

Placement mural pour une couverture directionnelle

Le placement mural convient à une couverture directionnelle lorsque le capteur doit se concentrer sur une zone occupée spécifique plutôt que sur un champ de détection plus large. L'efficacité de la détection ciblée dépend de la position du mur, de la direction, de l'angle et de la distance par rapport à la zone occupée ; le résultat peut donc varier selon l'agencement de la pièce et le placement du capteur.

Le placement mural utilise la position du mur pour diriger le champ de détection vers la zone occupée visée, en tenant compte de l'obstruction latérale et des conditions potentielles de zone d'ombre. Les meubles ou objets proches peuvent interrompre le champ de détection, et viser une zone assise peut offrir une détection plus ciblée que viser une porte ou un couloir, où le passage de personnes peut augmenter la détection d'occupation non intentionnelle.

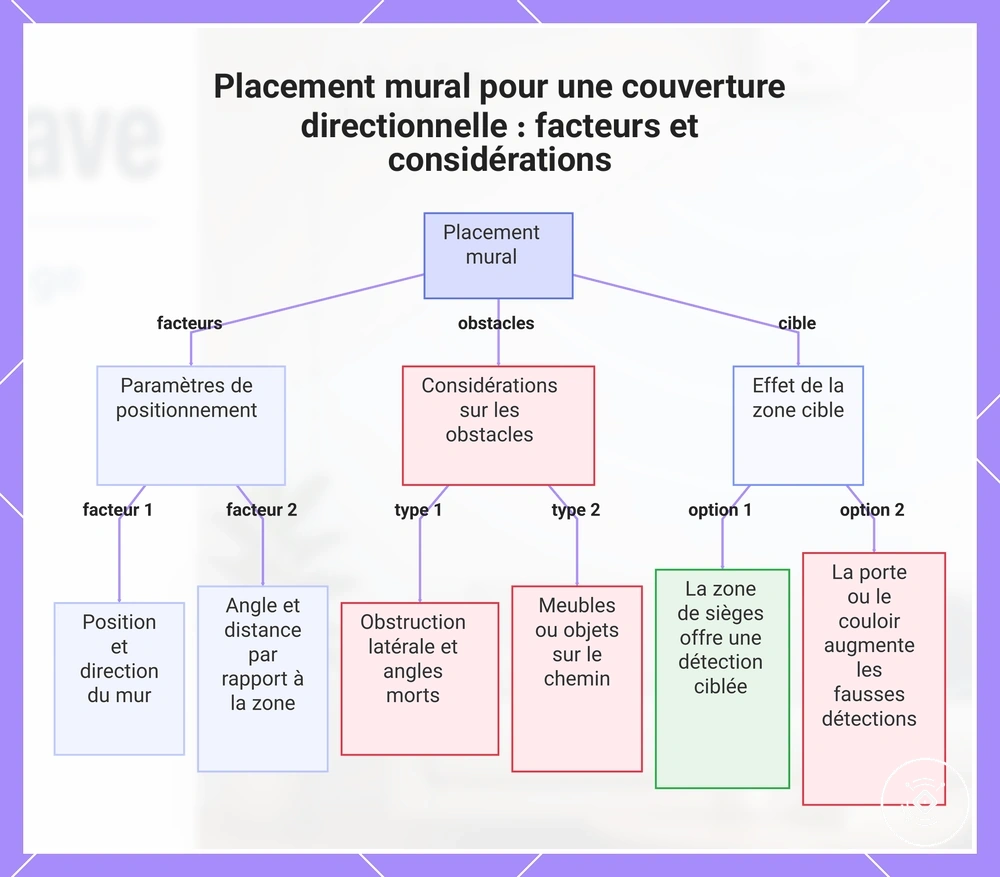

Ce graphique explique comment le placement mural oriente la couverture du capteur, les facteurs de positionnement qui influencent l'efficacité, les obstacles courants et l'effet des différentes zones cibles.

Placement encastré et limites de couverture fixe

Le placement encastré peut fonctionner lorsque sa couverture fixe correspond à la géométrie de la pièce et au champ de détection visé. La fiabilité de la couverture dépend de l'alignement de l'angle fixe avec la zone occupée ; le choix de placement ne doit donc pas supposer un comportement identique entre différents montages encastrés.

L'intégration dans la surface peut maintenir le capteur aligné avec la surface de montage, mais cet angle fixe peut créer une limitation de champ ou une couverture contrainte lorsque la zone occupée se trouve en dehors du champ de détection. Si la géométrie de la pièce nécessite de rediriger ou d'ajuster le champ pour éviter une zone d'ombre, un montage ajustable peut être le choix de placement le plus adapté.

Définir la hauteur de montage et l'angle du capteur

La hauteur de montage et l'angle du capteur doivent être ajustés après avoir choisi le type de montage, afin que le champ de détection corresponde à la zone occupée. La hauteur de montage, l'inclinaison et l'angle du capteur appropriés dépendent du modèle de capteur, de la taille de la pièce, de la hauteur sous plafond et de la direction de détection visée ; la fiabilité de la détection peut donc nécessiter un ajustement plutôt qu'une règle de placement fixe.

La hauteur de montage et l'inclinaison agissent ensemble pour façonner le champ de vision et la distance entre le capteur et la zone occupée. Dans une petite pièce, une position de visée plus basse ou plus centrale peut aider à maintenir le champ de couverture concentré, tandis qu'une pièce plus grande ou une occupation assise peut nécessiter une direction de capteur différente. L'ajustement approprié dépend de la géométrie de la pièce et du modèle de capteur.

Les recommandations du fabricant doivent être suivies lorsqu'elles sont disponibles, car la hauteur de montage, l'angle du capteur et la plage de hauteur recommandés peuvent varier selon le modèle. Le tableau ci-dessous montre comment la hauteur de montage et l'angle du capteur organisent la direction de détection et indiquent quand un ajustement supplémentaire peut être nécessaire.

Variable de placement	Élément à vérifier	Pourquoi c'est important	Indice d'ajustement
Hauteur de montage	Distance jusqu'à la zone occupée	Influence le champ de vision et le champ de couverture	Ajustez si la zone visée ne reçoit pas une couverture adaptée
Angle et inclinaison du capteur	Direction de détection	Aide à aligner le champ de détection avec la zone occupée	Affinez la position de visée dans les limites des recommandations du fabricant
Taille de la pièce	Couverture dans l'espace visé	Des agencements différents peuvent nécessiter un placement différent	Révisez le champ de vision et ajustez si nécessaire

Hauteur selon la taille de la pièce et le champ de vision

La taille de la pièce et le champ de vision doivent être interprétés ensemble lors du choix d'une hauteur de montage, car un placement adapté dépend de la largeur du champ, de la distance jusqu'à la zone occupée, de la hauteur sous plafond et des spécifications du capteur. Une petite pièce et une pièce plus grande peuvent nécessiter des plages de hauteur différentes ; la hauteur de montage doit donc être ajustée pour correspondre à la couverture visée plutôt que de suivre une mesure fixe.

Il est plus facile de comparer la hauteur selon la taille de la pièce et le champ de vision à l'aide des critères ci-dessous. Les recommandations du fabricant doivent primer sur ces exemples génériques, car les spécifications du capteur peuvent différer. Si le champ de détection obtenu ne correspond pas à la zone occupée, révisez la hauteur de montage et effectuez un nouveau test après l'ajustement.

Condition de la pièce	Préoccupation concernant le champ de vision	Indice de hauteur	Risque d'ajustement
Petite pièce	La largeur du champ peut s'étendre au-delà de la zone occupée	Choisissez une hauteur de montage qui maintient la couverture concentrée sur l'espace visé	Effectuez un nouveau test si la couverture s'étend en dehors de la zone cible
Pièce plus grande	Une distance plus grande peut réduire la couverture effective	Une plage de hauteur différente peut être nécessaire pour maintenir une largeur de champ adaptée	Ajustez si la zone occupée n'est pas entièrement couverte
Hauteur sous plafond plus élevée	La largeur du champ et la distance changent toutes deux	Interprétez la hauteur de montage selon les spécifications du capteur	Révisez pour ajustement si la fiabilité de la détection change

Direction vers les zones occupées

Après avoir défini la hauteur de montage, orientez le capteur vers la zone occupée où une détection fiable est importante. L'angle et la direction du capteur doivent suivre l'activité visée dans la pièce plutôt que la source de mouvement la plus proche, car le passage à proximité peut provoquer des déclenchements indésirables sans améliorer la couverture de la zone cible.

Vérifiez que le chemin de visée n'est pas obstrué par des meubles ou d'autres objets, puis maintenez les couloirs et les espaces non liés au-delà de la limite d'exclusion lorsque possible. Ajustez l'angle du capteur si la zone occupée n'est pas détectée ou si un mouvement non intentionnel est détecté, mais laissez l'activité visée dans la pièce déterminer la direction finale.

Placer les capteurs pour les automatismes d'éclairage et d'occupation

Le placement pour les automatismes d'éclairage et d'occupation doit correspondre à la réponse d'occupation souhaitée, car le placement du capteur détermine le contexte d'occupation que l'automatisme reçoit. Positionnez le capteur autour de la zone occupée, du chemin d'entrée et de l'activité visée dans la pièce, de sorte que les changements d'état d'allumage, d'extinction et d'occupation soient basés sur les zones qui importent pour le cas d'usage de l'automatisme.

Un automatisme qui allume les lumières lorsqu'une personne entre peut bénéficier de la couverture du chemin d'entrée, tandis qu'une pièce utilisée pour une présence assise peut nécessiter que la zone occupée reste dans la zone de détection après l'arrêt du mouvement. Le placement approprié dépend de l'activité dans la pièce, des réglages du capteur et du comportement de la plateforme plutôt que d'une règle universelle.

Placez les capteurs pour les automatismes d'éclairage et d'occupation en vérifiant que le placement soutient le résultat d'automatisme visé. Utilisez la liste de vérification ci-dessous pour valider le placement pertinent pour l'automatisme, et maintenez le comportement de l'automatisme lié au placement du capteur plutôt qu'à la configuration de l'application.

• Zone occupée : Maintenez la zone d'activité principale à l'intérieur de la zone de détection afin que l'état d'occupation reflète l'utilisation normale de la pièce.
• Chemin d'entrée : Incluez le chemin d'entrée seulement lorsqu'il doit contribuer à une réponse d'allumage des lumières.
• Zone assise : Positionnez le capteur de sorte que la présence assise puisse rester dans la zone de détection visée.
• Zone d'exclusion : Maintenez les pièces voisines ou les couloirs en dehors de la zone de détection lorsqu'ils ne doivent pas influencer le comportement d'allumage ou d'extinction.
• Tolérance de temporisation et nouveau test : Si les changements d'occupation ne correspondent pas à l'activité de la pièce, révisez le placement et effectuez un nouveau test avant de modifier les réglages de l'automatisme.

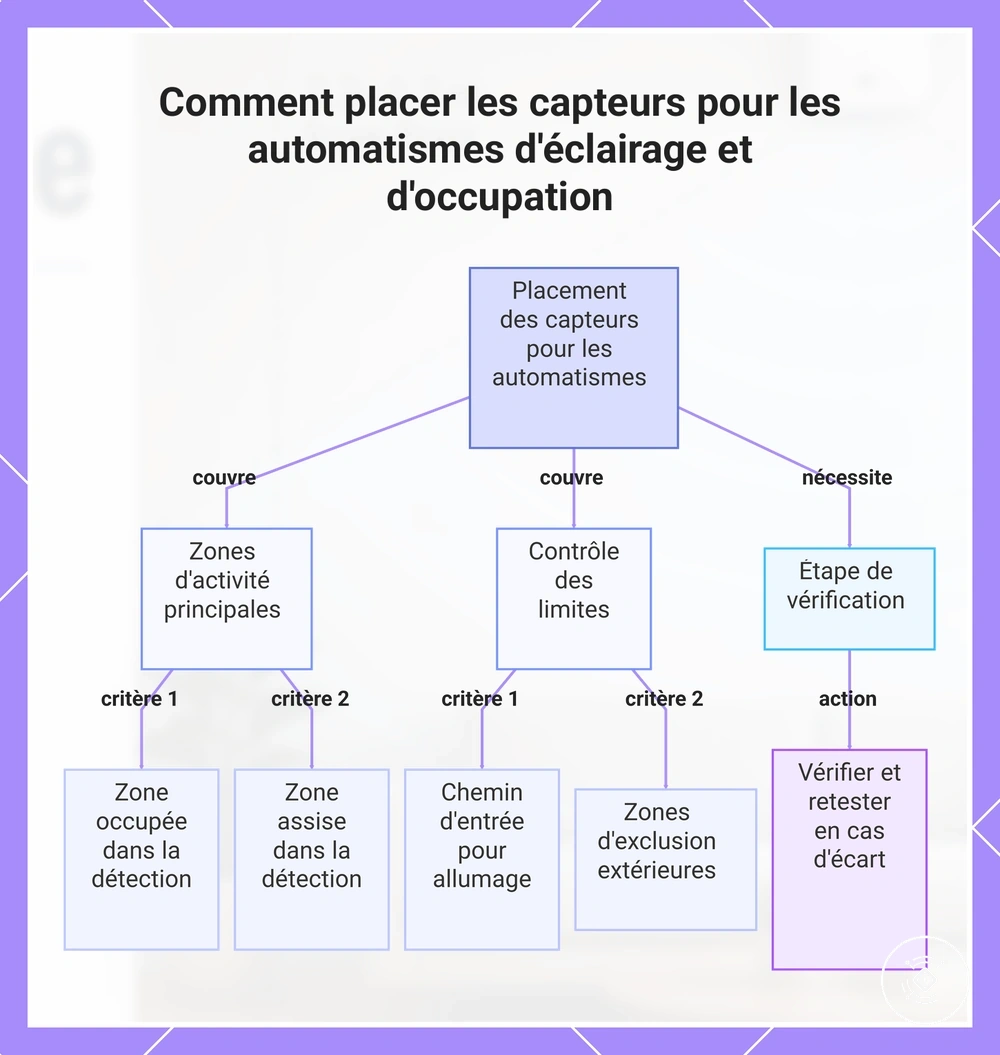

Ce graphique présente les considérations clés de placement et les étapes de vérification pour garantir que le placement des capteurs soutient le comportement d'automatisation souhaité.

Éviter les conditions de placement qui réduisent la fiabilité

Lorsque des présences manquées, des faux positifs ou une occupation instable se produisent, les conditions de placement peuvent contribuer au problème de fiabilité, bien que les réglages, le modèle de capteur et le matériau de la pièce puissent influencer le résultat. Vérifiez le placement avant de modifier les réglages, car un problème de positionnement physique peut continuer à affecter la détection même après des ajustements logiciels.

L'obstruction, la réflexion, le débordement, la largeur excessive du champ et le mauvais alignement peuvent chacun contribuer à des problèmes de détection dans des conditions différentes. Ces conditions de placement peuvent augmenter les présences manquées, les faux positifs ou l'occupation instable, selon l'agencement de la pièce, les surfaces proches, les limites, le modèle et les réglages.

Évitez les conditions de placement qui réduisent la fiabilité en utilisant la liste de vérification diagnostique ci-dessous pour identifier les risques spécifiques au placement avant d'ajuster les réglages. La liste de vérification se concentre uniquement sur les causes liées au placement qui peuvent réduire la fiabilité de la détection.

• Obstruction : Vérifiez si des meubles ou d'autres objets bloquent le chemin de détection vers la zone occupée.
• Réflexion : Considérez si les surfaces proches peuvent rediriger la détection vers des zones non visées.
• Débordement : Vérifiez si le champ de détection s'étend dans une pièce adjacente ou une autre limite non visée.
• Largeur excessive du champ : Examinez si le champ de détection couvre plus d'espace que la zone d'activité visée ne le nécessite.
• Mauvais alignement et mouvement à proximité : Confirmez que le capteur reste orienté vers la zone occupée visée plutôt que vers un mouvement à proximité qui pourrait contribuer à des faux positifs.
• Nouveau test : Après avoir ajusté le placement, testez à nouveau la fiabilité de la détection avant de modifier les réglages, afin d'évaluer l'effet de l'ajustement physique.

Si les vérifications spécifiques au placement ne résolvent pas le problème, poursuivez vers résoudre les problèmes de détection pour des conseils de diagnostic plus larges.

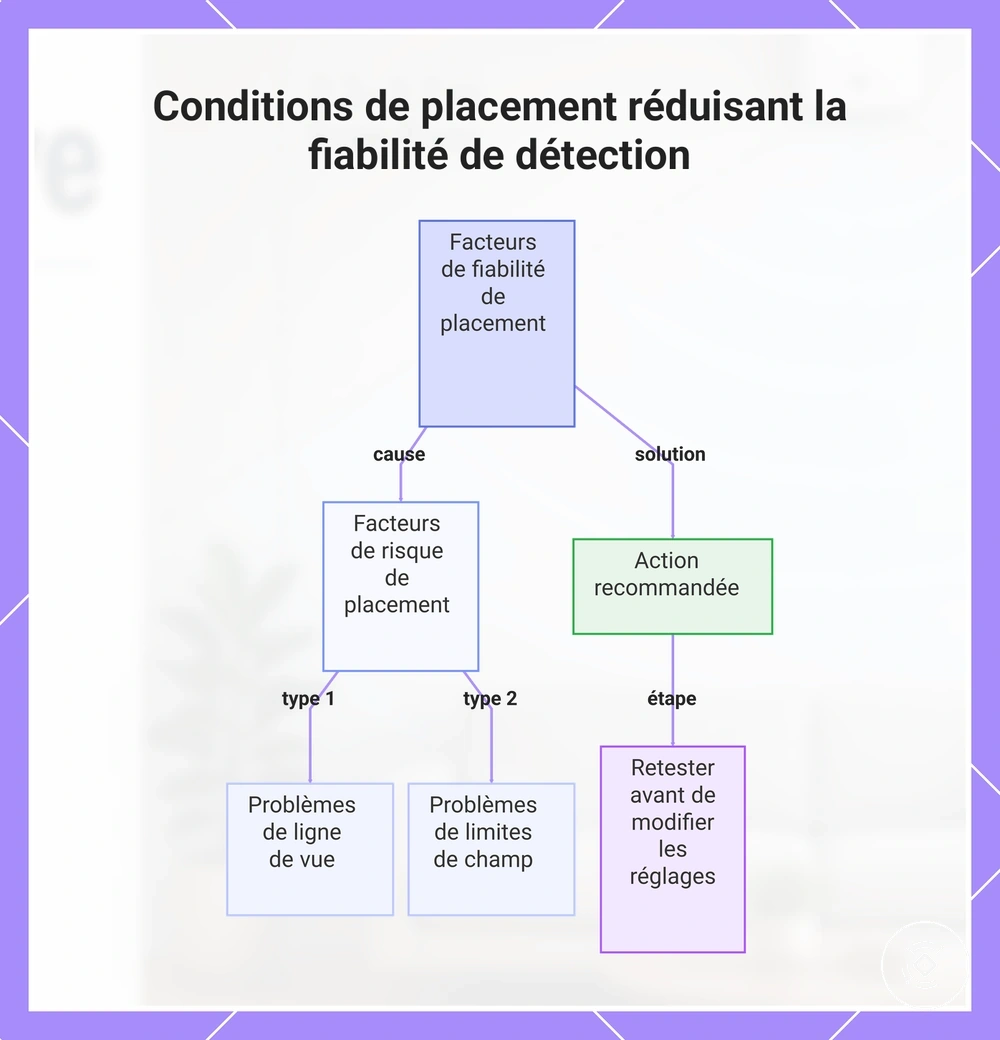

Ce graphique montre les principaux facteurs de risque de placement pouvant entraîner une absence de présence, des faux positifs ou une occupation instable, ainsi que l'action recommandée de retester après ajustement.

Chemins de détection obstrués ou réfléchissants

Lorsqu'une détection réduite se produit, un chemin obstrué peut être causé par une obstruction entre le capteur et la zone occupée. La position, le matériau et l'angle de l'objet peuvent affecter le chemin de détection ; repositionnez donc l'objet ou ajustez la visée du capteur lorsqu'un meuble, un appareil électroménager ou un autre obstacle semble interrompre la couverture.

Un chemin réfléchissant peut contribuer à une détection réfléchie ou à une occupation incohérente lorsqu'une surface proche redirige une partie du champ de détection. L'effet peut varier selon le matériau de la surface, la position, l'agencement de la pièce, le modèle de capteur et l'angle ; évitez donc de supposer que chaque surface réfléchissante se comporte de la même manière et effectuez un nouveau test après avoir repositionné ou réorienté le capteur.

Débordement de détection par les portes, les murs ou les pièces voisines

Le débordement de détection peut se produire lorsque le champ de détection s'étend au-delà de la limite de placement visée, dans les portes, les murs ou les pièces voisines. Cela peut contribuer à une détection dans les zones adjacentes ou à une fausse occupation, bien que le résultat puisse varier selon la direction du capteur, l'agencement de la pièce, le modèle et le contexte de sensibilité.

Une ouverture de porte, la proximité d'un mur ou la direction du capteur peuvent augmenter le débordement vers un couloir ou une pièce voisine lorsque le champ n'est pas suffisamment contenu. Repositionner ou réorienter le capteur peut réduire le problème de limite, mais un ajustement des réglages peut encore être nécessaire si les seuls changements de placement ne limitent pas suffisamment la fausse occupation.

Zones trop larges et faux positifs

Lorsque des zones trop larges s'étendent au-delà de la zone visée, des faux positifs peuvent se produire car le capteur inclut un mouvement qui ne fait pas partie de la couverture cible. Une visée plus étroite via un ajustement du placement peut souvent réduire le risque de faux positifs avant de modifier les réglages de calibrage.

La largeur de la zone peut inclure des chemins adjacents, des animaux domestiques, des surfaces en mouvement ou d'autres sources de mouvement non intentionnelles qui augmentent les déclenchements indésirables. Examinez ce que le champ large capture, puis décidez si une visée plus étroite est nécessaire avant d'ajuster les réglages de calibrage.

Les zones trop larges et les faux positifs peuvent être diagnostiqués en vérifiant si le champ de détection inclut des sources de mouvement non intentionnelles :

• Un chemin adjacent, une porte ou un couloir peut se trouver dans la largeur de la zone et augmenter le risque de faux positifs.
• Une zone pour animaux domestiques peut contribuer à des déclenchements indésirables lorsqu'elle est incluse dans une couverture excessive.
• Les surfaces en mouvement peuvent affecter la détection lorsqu'elles restent à l'intérieur du champ large.
• Un débordement de limite au-delà de la zone visée peut indiquer qu'une visée plus étroite doit être essayée avant de modifier les réglages de calibrage.

Vérifier le placement avant le calibrage et la configuration

Le placement doit être vérifié avant le calibrage et la configuration. Cette vérification du placement confirme si le capteur est prêt pour l'étape suivante ou s'il nécessite encore un ajustement.

Vérifiez que la zone cible reste à l'intérieur du champ de détection visé et que le type de montage convient à l'agencement de la pièce. Ajustez le placement si l'une ou l'autre de ces conditions ne soutient pas la couverture requise.

Confirmez que la hauteur de montage et la direction maintiennent la zone occupée dans le champ de détection. Effectuez un nouveau test après toute modification de la hauteur ou de la direction avant de poursuivre.

Révisez l'exclusion des limites et vérifiez toute obstruction qui pourrait interrompre la détection ou inclure des zones non visées. Corrigez ces problèmes de placement avant de les traiter comme des problèmes de calibrage.

• Confirmez que la zone cible est à l'intérieur du champ de détection visé.
• Vérifiez que le type de montage convient à l'agencement de la pièce.
• Vérifiez que la hauteur soutient la couverture requise.
• Confirmez que la direction s'aligne avec la zone occupée.
• Révisez l'exclusion des limites pour une détection non intentionnelle.
• Vérifiez toute obstruction dans le chemin de détection.
• Confirmez que le placement soutient le besoin d'automatisme visé, le cas échéant.
• Effectuez un nouveau test après tout ajustement du placement.

Poursuivez lorsque la vérification du placement soutient la couverture visée ; sinon, ajustez et effectuez un nouveau test. Une fois la préparation du placement confirmée, poursuivez avec calibrage après le placement.

Les produits ci-dessous sont des exemples utiles pour comparer les options disponibles. Avant tout achat, vérifiez que les critères de compatibilité, les caractéristiques et les détails du produit correspondent à votre besoin.

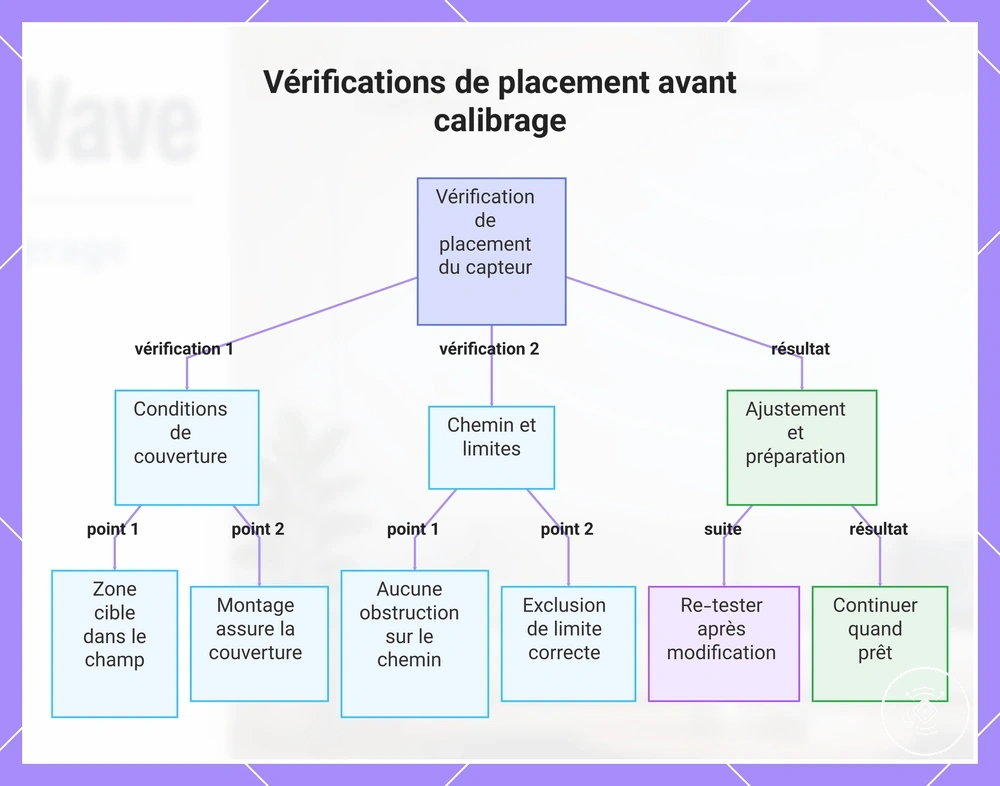

Ce diagramme présente les vérifications de placement essentielles pour confirmer la préparation du capteur avant le calibrage, ainsi que les ajustements nécessaires lorsque les conditions ne sont pas remplies.
