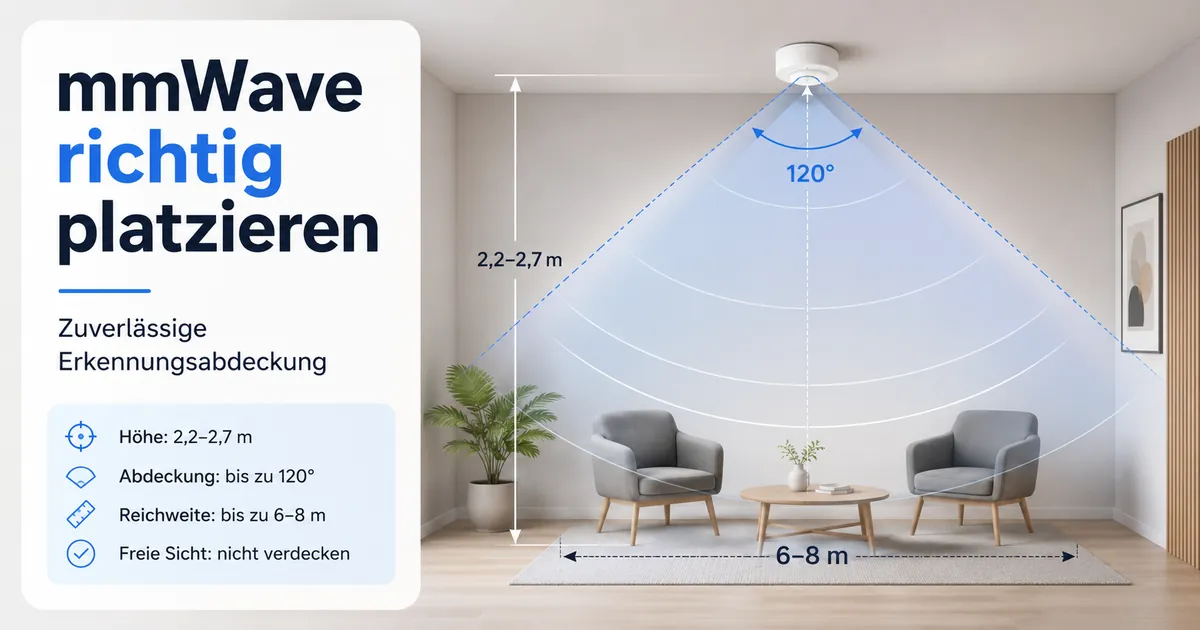

mmWave-Präsenzsensor richtig platzieren für zuverlässige Raumerkennung

Bei der Platzierung eines mmWave-Präsenzsensors wird der Sensor auf die Nutzfläche ausgerichtet, die zuverlässig erkannt werden soll. Das Erkennungsfeld soll normale Aktivitäten im vorgesehenen Raum abdecken, ohne unnötig über die Zielzone hinauszureichen. Raumaufteilung, Sichtfeld, Montageart, Sensorwinkel und nahe Grenzen beeinflussen die Platzierung, bevor die Kalibrierung beginnt.

Die Platzierung ist der Vorgang, bei dem das Sichtfeld des mmWave-Präsenzsensors auf den Raum und seine vorgesehene Erkennungszone ausgerichtet wird. Montagehöhe, Sensorwinkel, Deckenmontage, Wandmontage oder bündige Montage beeinflussen, wie die Abdeckungszone mit Sitzplätzen, Bewegungswegen und anderen besetzten Flächen übereinstimmt. Die Kalibrierung sollte erst nach dieser Platzierungsentscheidung erfolgen, da Empfindlichkeitseinstellungen eine ungünstige Montageposition nicht vollständig ausgleichen können.

Bei der Raumplanung sollte zuerst ermittelt werden, wo sich Personen voraussichtlich aufhalten oder bewegen. Anschließend wird eine Decken- oder Wandmontage gewählt, die das Erkennungsfeld auf diese Nutzflächen ausrichtet. Wenn der Sensor auf eine Tür, eine nahe Wand oder einen angrenzenden Raum gerichtet ist, kann das Risiko von Überlappungen steigen. Die endgültige Montageposition sollte die Erkennungszone dann auf den vorgesehenen Raum konzentrieren.

Diese Platzierungsentscheidungen bilden die Grundlage für eine zuverlässige Erkennung. Nachdem die Nutzfläche, das Sichtfeld, die Montagehöhe, der Sensorwinkel und die Raumgrenzen einbezogen wurden, kann die Kalibrierung die Erkennungsabdeckung für die spezifische Installation verfeinern.

Wie die Platzierung die mmWave-Erkennungsabdeckung verändert

Die Platzierung des mmWave-Präsenzsensors verändert, was das Erkennungsfeld abdecken kann. Die Erkennungsabdeckung hängt von der Sensorposition, dem Winkel und dem umgebenden Raum ab. Die zuverlässige Erkennung wird davon beeinflusst, wohin der Sensor ausgerichtet ist, während Raumaufteilung und nahe Objekte beeinflussen können, was der Sensor erfasst oder übersieht.

Die Sensorposition bestimmt, wie sich das Erkennungsfeld über den Raum erstreckt, während Winkel, Reichweite, Hindernisse und Reflexionen die effektive Abdeckungszone verändern können. Möbel, Wände und andere Oberflächen können das Erkennungsfeld beeinflussen, sodass das Endergebnis sowohl vom Sensormodell als auch von der Installationsumgebung abhängt. Ein Ratgeber zum mmWave-Präsenzsensor führt in die grundlegenden Konzepte der Platzierung ein, bevor raumspezifische Entscheidungen behandelt werden.

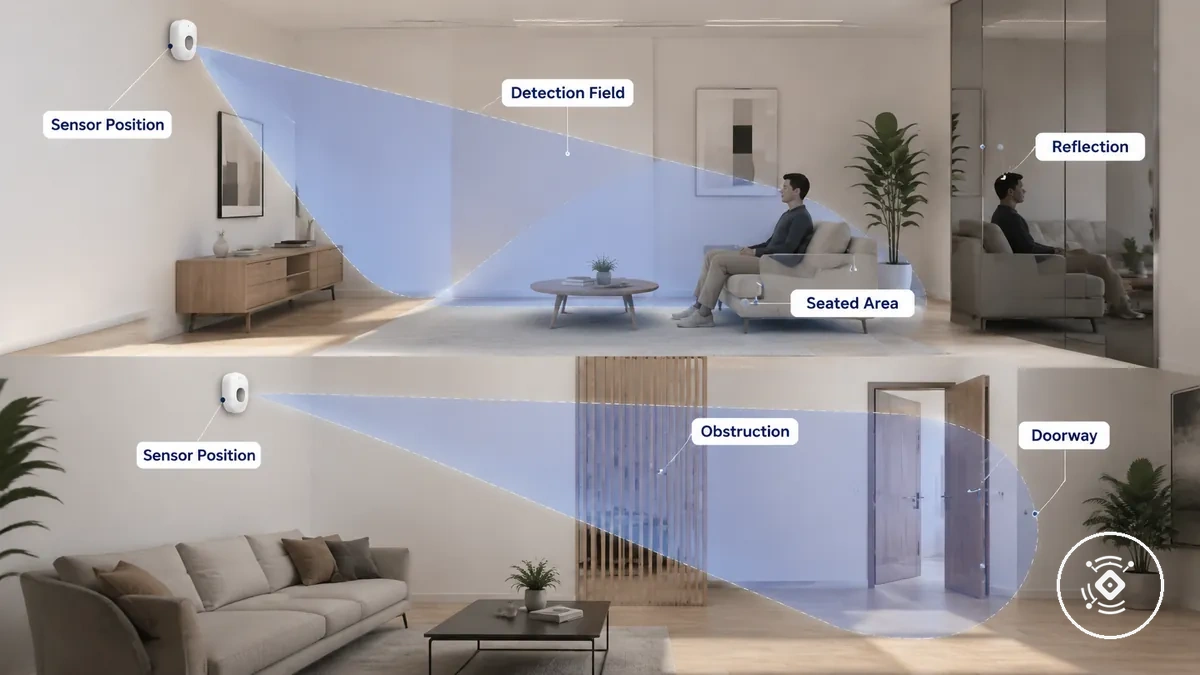

Wie die Platzierung die mmWave-Erkennungsabdeckung verändert, ist anhand eines einfachen Raumdiagramms leichter zu verstehen. Die Abbildung zeigt, wie Sensorposition, Winkel und nahe Grenzen das Erkennungsfeld und die Raumabdeckung formen.

Wenn ein Sensor auf einen Sitzbereich ausgerichtet ist, kann das Erkennungsfeld auf die vorgesehene Nutzfläche konzentriert bleiben. Wenn er auf eine Tür gerichtet ist, kann stattdessen Bewegung in der Nähe des Eingangs erfasst werden, abhängig von der Raumaufteilung, der Reichweite und den Sensoreinstellungen. Diese Übersicht hilft Ihnen bei der Auswahl der Zielraumfläche, während Erkennungszonen und Empfindlichkeit erklären, wie verwandte Einstellungen die Raumabdeckung weiter beeinflussen können.

• Vorgesehene Abdeckung: Erkennungsfeld auf den Sitzbereich im Zielraum gerichtet.
• Unbeabsichtigte Abdeckung: Erkennungsfeld erstreckt sich zu einer Tür, was die Wahrscheinlichkeit von Fehlerkennungen oder verpassten Präsenzen erhöhen kann, abhängig von den Platzierungsbedingungen.

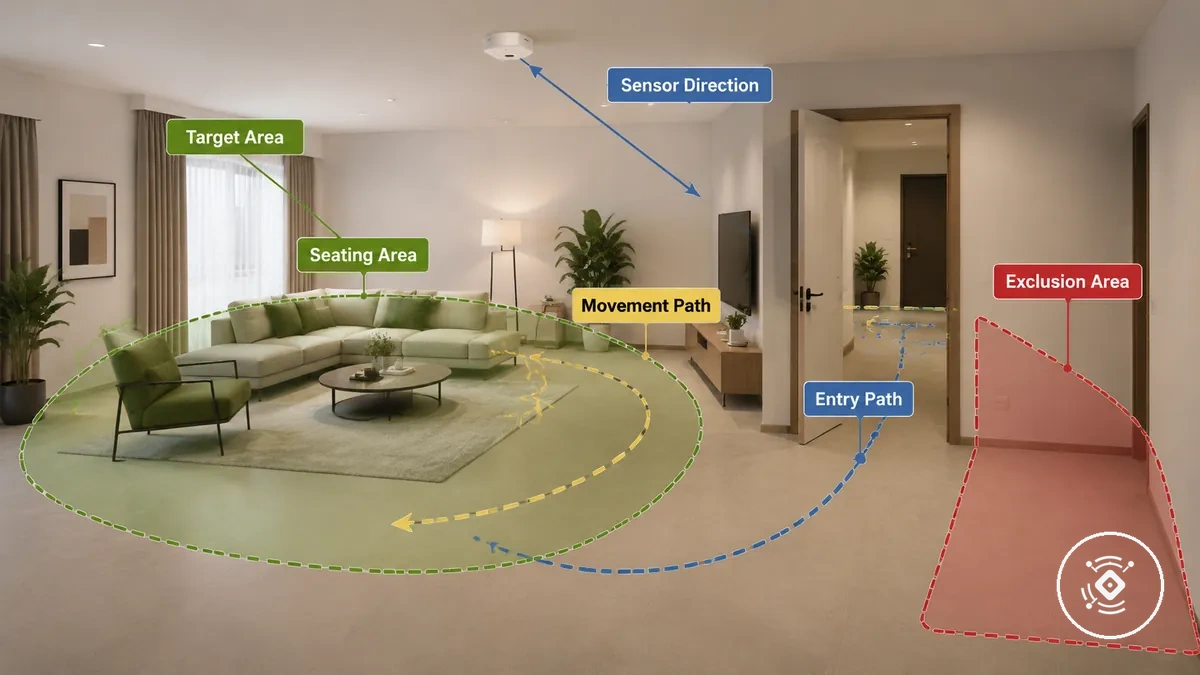

Den Raumbereich auswählen, den der Sensor erfassen muss

Der Zielbereich sollte der Teil des Raums sein, in dem eine zuverlässige Anwesenheitserkennung am wichtigsten ist. Platzierungsentscheidungen sollten mit der Nutzfläche beginnen, da der Raumbereich mit dem höchsten Anwesenheitswert vor der Wahl der Montageposition Erkennungspriorität erhalten sollte. Der am besten geeignete Zielbereich hängt von der Raumaktivität, der Möbelposition und dem vorgesehenen Automatisierungsziel ab.

Ein Sitzbereich, Schreibtisch, Bett oder eine andere primäre Nutzfläche hat oft eine höhere Priorität als gelegentliche Gehwege. Ein Bewegungsweg und ein Eingangsweg können ebenfalls wichtig sein, wenn die Raumnutzung von der Erkennung des Eintreffens oder der regelmäßigen Bewegung durch eine Tür abhängt. Die Möbelposition und die angrenzende Grenze sollten berücksichtigt werden, damit die Erkennungszone auf sinnvolle Aktivitäten fokussiert bleibt und nicht auf nahe Räume, die außerhalb des Abdeckungsziels bleiben sollten.

Wählen Sie den Raumbereich aus, den der Sensor erfassen muss, bevor Sie eine Montageposition auswählen. Das unten beschriftete Layout kennzeichnet Prioritäts- und Ausschlussbereiche, um Platzierungsentscheidungen vor den Installationsdetails zu strukturieren.

Verwenden Sie diese Checkliste, um Bereiche zu unterscheiden, die erfasst werden müssen, erfasst werden können und nicht erfasst werden sollten. Die endgültige Priorität hängt von der Raumnutzung, dem Anwesenheitsverhalten und dem Automatisierungsziel ab.

• Hauptnutzfläche: Priorisieren Sie den Sitzbereich, Schreibtisch, Bett oder einen anderen Ort, an dem die Anwesenheit am wichtigsten ist.
• Stillpräsenzpunkt: Beziehen Sie Orte ein, an denen sich Personen über längere Zeiträume aufhalten oder stillsitzen können.
• Bewegungsweg: Beziehen Sie übliche Gehwege nur ein, wenn sie die vorgesehene Raumaktivität unterstützen.
• Eingangsweg: Beziehen Sie die Tür ein, wenn die Eingangserkennung das vorgesehene Automatisierungsziel unterstützt.
• Möbelposition: Prüfen Sie, ob Möbel die Sicht auf den Prioritätsbereich einschränken könnten.
• Angrenzende Grenze: Halten Sie Flure oder nahe Räume außerhalb der primären Erkennungszone, wenn sie die Anwesenheitserkennung nicht beeinflussen sollen.

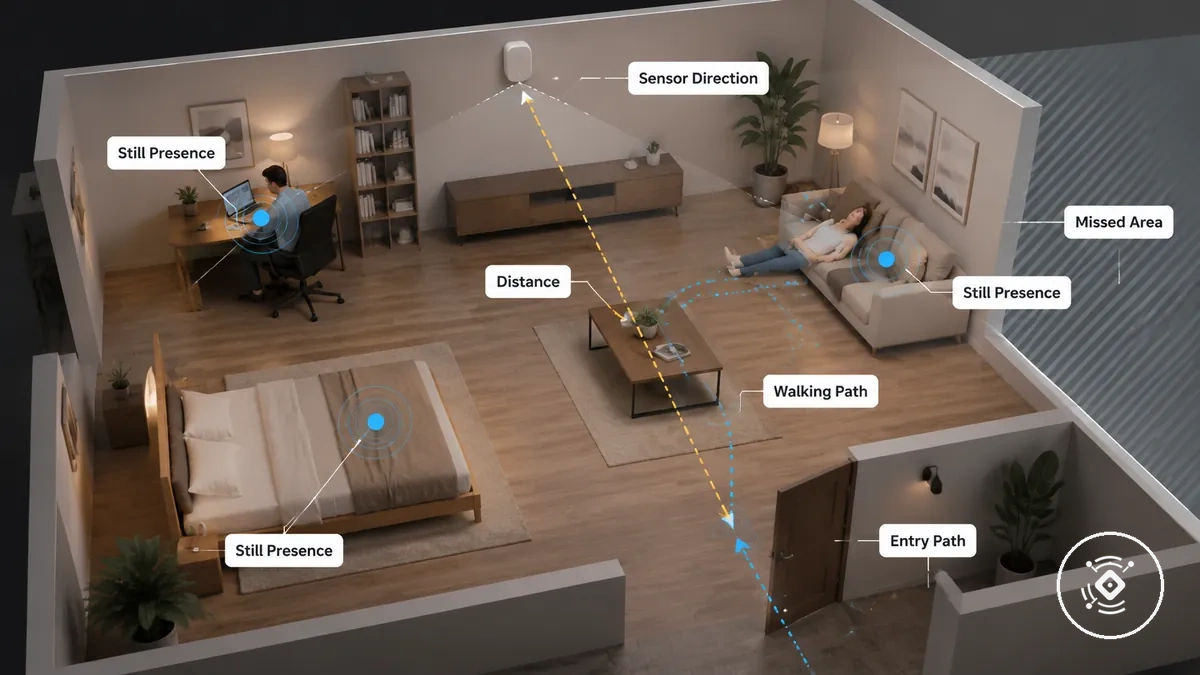

Stillpräsenzpunkte und Bewegungswege

Wenn eine Person Zeit an einem Schreibtisch arbeitet, auf einem Sofa entspannt oder in einem Bett ruht, verdient dieser Stillpräsenzpunkt in der Regel eine höhere Platzierungspriorität als Bereiche, die nur kurz genutzt werden. Eine zuverlässige Anwesenheitserkennung kann von Entfernung, Winkel, Dauer und subtilen Mikrobewegungen abhängen, sodass eine verpasste Erkennung wahrscheinlicher wird, wenn der Anwesenheitspunkt außerhalb der bevorzugten Erfassungsrichtung liegt. Stillpräsenzpunkte und Bewegungswege erzeugen unterschiedliche Platzierungsprioritäten, wie unten dargestellt.

Bewegungswege verdienen Aufmerksamkeit, wenn regelmäßiges Gehen durch einen Durchgang oder Eingangsweg Teil der vorgesehenen Raumaktivität ist. Die folgenden Beispiele unterscheiden stabile Anwesenheitspunkte von Bewegungsrouten, damit die lokale Raumbereichsentscheidung die Position priorisieren kann, die am wichtigsten ist.

• Sitzpunkt: Ein Schreibtisch, Sofa oder Bett, das über einen längeren Zeitraum genutzt wird, wird oft zum primären Stillpräsenzort.
• Stehpunkt: Ein Aktivitätspunkt, an dem jemand stehen bleibt, kann Priorität verdienen, wenn die Anwesenheit länger als ein kurzer Aufenthalt dauert.
• Gehweg: Ein Durchgang kann einbezogen werden, wenn regelmäßige Bewegung die vorgesehene Raumnutzung unterstützt.
• Eingangsweg: Eine Tür kann höhere oder niedrigere Priorität erhalten, je nachdem, ob Eintrittsereignisse wichtiger sind als statische Anwesenheit.
• Übersehener Stillbereich: Ein Stillpräsenzpunkt in ungeeigneter Entfernung oder mit ungeeignetem Winkel kann die Wahrscheinlichkeit einer verpassten Erkennung erhöhen. Wählen Sie daher, ob der stabile Anwesenheitspunkt oder der Bewegungsweg Priorität verdient.

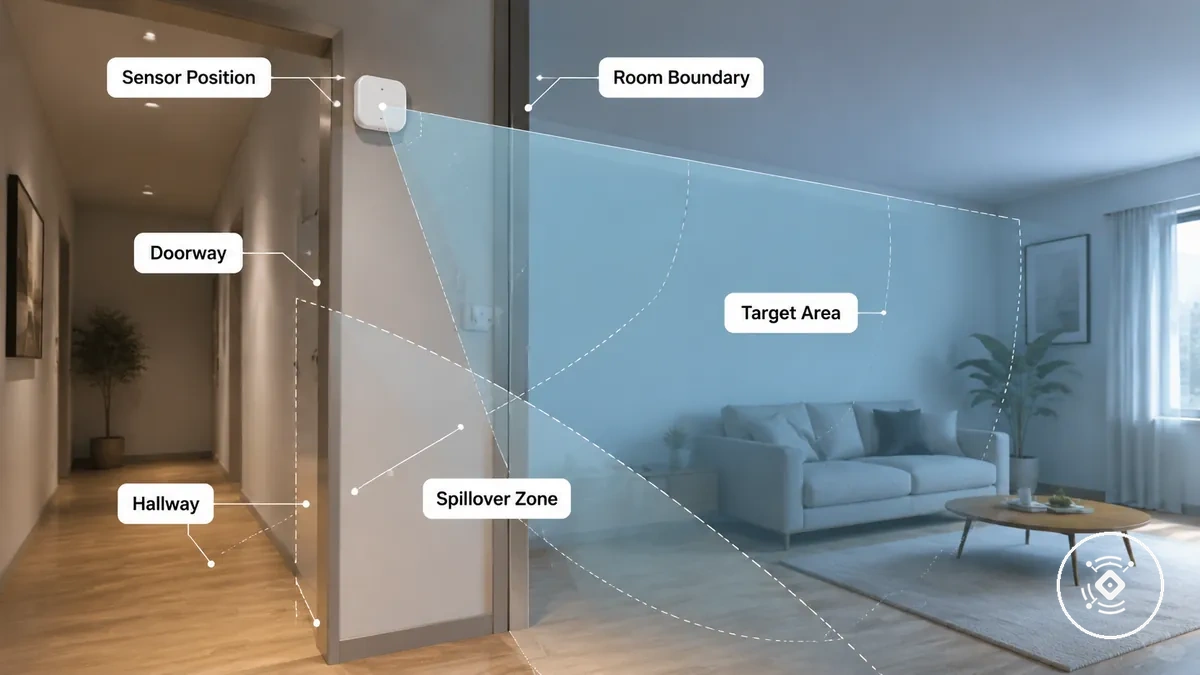

Türen, Flure und angrenzende Raumgrenzen

Türen, Flure und angrenzende Raumgrenzen können den vorgesehenen Erkennungsbereich beeinflussen, wenn die Türöffnung, die Grenzausrichtung oder die Entfernung Aktivitäten außerhalb des Zielraums in das Erkennungsfeld gelangen lassen. Das Risiko von Überlappungen und Fehlerkennungen kann wahrscheinlicher werden, wenn eine Tür oder Raumkante mit der Sensorrichtung übereinstimmt. Die Platzierung sollte daher den vorgesehenen Erkennungsbereich auf den relevanten Raum konzentrieren. Türen, Flure und angrenzende Raumgrenzen beeinflussen die Erkennungsüberlappung, wie unten dargestellt.

Grenzbedingungen ändern, welche Bereiche eine Anwesenheitserkennung auslösen sollen und welche nicht. Die folgenden Beispiele zeigen, wie Türen, Flure, Wände und nahe Räume den vorgesehenen Erkennungsbereich beeinflussen können, während nicht zugehörige Räume außerhalb der Erkennungsgrenze bleiben.

• Tür: Eine offene Tür kann das Überlappungsrisiko erhöhen, wenn ihre Ausrichtung die Erkennung auf einen angrenzenden Bereich lenkt.
• Flur: Ein Flur sollte nur dann zur Anwesenheitserkennung beitragen, wenn er absichtlich in den vorgesehenen Erkennungsbereich einbezogen wird.
• Wand: Eine Wand definiert die Raumgrenze, wobei das Grenzverhalten je nach Raumaufteilung, Entfernung, Sensorrichtung, Material und Einstellungen variieren kann.
• Angrenzender Raum: Aktivitäten in einem angrenzenden Raum sollten normalerweise außerhalb des vorgesehenen Erkennungsbereichs bleiben, wenn sie nicht Teil des Anwesenheitsziels sind.

Wenn die Tür- oder Wandausrichtung Fragen zu angrenzenden Räumen aufwirft, bieten die Grenzen der Erkennung durch Wände zusätzliche Klarstellung zu den Grenzen, ohne davon auszugehen, dass nahe Räume eine Anwesenheitserkennung auslösen sollten.

Montageart an das Erkennungsfeld anpassen

Passen Sie die Montageart an das Erkennungsfeld an, indem Sie den Montagestil wählen, der zu den Abdeckungsanforderungen des Raums passt. Die Montageart beeinflusst das Abdeckungsverhalten, während die am besten geeignete Platzierungswahl von der Raumgeometrie, der Installationsoberfläche, der vorgesehenen Nutzung und dem Sensormodell abhängen kann.

Eine Deckenmontage kann ein breiteres Sichtfeld über eine offene Fläche bieten, während eine Wandmontage in der Regel eine gerichtete Abdeckung ermöglicht, die auf einen bestimmten Nutzbereich ausgerichtet werden kann. Eine bündige Montage kann in die Installationsoberfläche integriert werden, aber ihre feste Position kann die Einstellbarkeit einschränken und erfordert möglicherweise mehr Aufmerksamkeit für das Risiko von toten Winkeln und Abdeckungsgrenzen bei der Platzierungswahl.

Passen Sie die Montageart an das Erkennungsfeld an, indem Sie vergleichen, wie jeder Montagestil das Abdeckungsverhalten und die praktischen Einschränkungen verändert. Der folgende Vergleich hilft, die Montageart mit den Raumabdeckungsanforderungen in Beziehung zu setzen, anstatt eine Option als universell geeignet zu betrachten.

Montageart	Abdeckungsverhalten	Stärke bei der Platzierung	Hauptnachteil	Ideale Einsatzbedingung
Deckenmontage	Breites Sichtfeld mit offener Abdeckung von oben	Kann für größere Raumaufteilungen geeignet sein	Risiko von toten Winkeln kann je nach Höhe und Raumgeometrie variieren	Wenn eine breite Raumabdeckung Priorität hat
Wandmontage	Gerichtete Abdeckung mit einstellbarer Ausrichtung	Kann auf einen bestimmten Nutzbereich fokussieren	Abdeckung hängt von Winkel und Ausrichtung ab	Wenn eine gezielte Erkennung bevorzugt wird
Bündige Montage	Feste Abdeckung, ausgerichtet an der Installationsoberfläche	Saubere Oberflächenintegration	Eingeschränkte Einstellbarkeit kann das Risiko von toten Winkeln in manchen Raumaufteilungen erhöhen	Wenn die Installationsoberfläche und die Raumaufteilung das vorgesehene Erkennungsfeld unterstützen

Nachdem die Montageart an das Erkennungsfeld angepasst wurde, fahren Sie mit der Installation und Einrichtung fort, um den Montageansatz für die gewählte Platzierung zu verfeinern.

Deckenplatzierung für offene Raumabdeckung

Die Deckenplatzierung kann für eine offene Raumabdeckung geeignet sein, wenn der Sensor eine breite Nutzfläche von oben erfassen muss. Dieser Ansatz kann für einen offenen Raum mit einer zentralen Aktivitätszone passen, wobei das Ergebnis weiterhin von der Offenheit des Raums, der Deckenposition und der Form des Erkennungsfelds abhängt.

Höhe, Zentralität und Feldbreite beeinflussen, wie breit der Sensor den Raum abdeckt. Eine breite Abdeckung kann Sitzbereiche und Gehwege einschließen, aber die Richtungskontrolle in der Nähe von Wänden, Türen oder anderen Grenzen kann dadurch eingeschränkt werden.

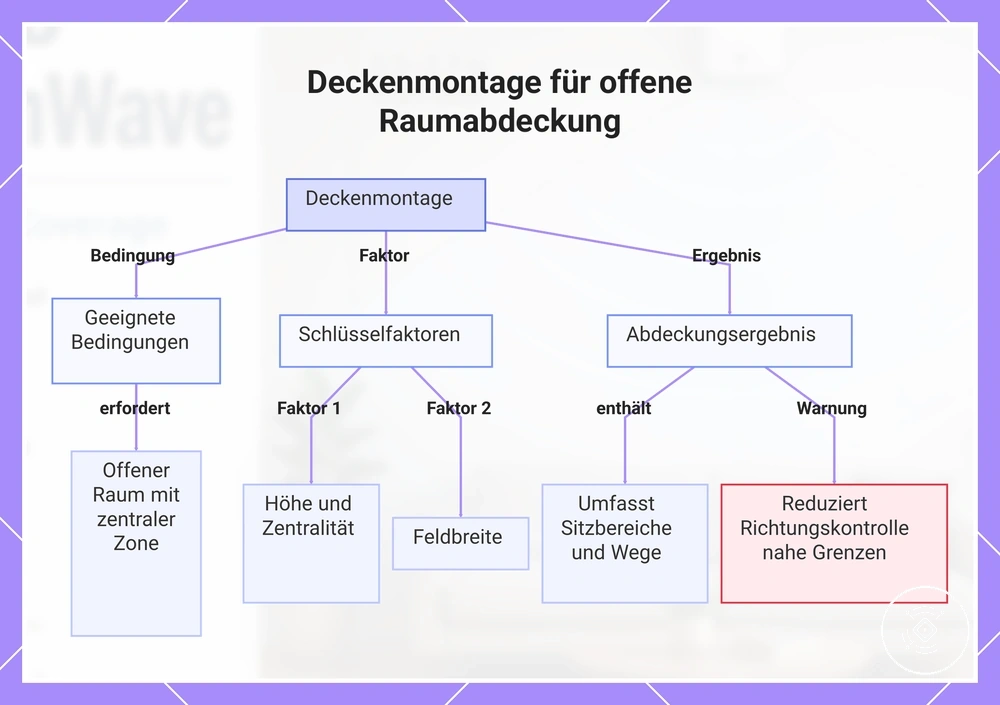

Dieses Diagramm zeigt die Bedingungen, Schlüsselfaktoren und das Abdeckungsergebnis der Deckenmontage für die Sensorabdeckung von offenen Räumen.

Wandplatzierung für gerichtete Abdeckung

Die Wandplatzierung eignet sich für eine gerichtete Abdeckung, wenn der Sensor sich auf einen bestimmten Nutzbereich konzentrieren muss, anstatt ein breiteres Erkennungsfeld abzudecken. Die Effektivität der gezielten Erkennung hängt von der Wandposition, der Ausrichtung, dem Winkel und der Entfernung zum Nutzbereich ab, sodass das Ergebnis je nach Raumaufteilung und Sensorplatzierung variieren kann.

Die Wandplatzierung nutzt die Wandposition, um das Erkennungsfeld auf den vorgesehenen Nutzbereich zu richten, während seitliche Hindernisse und potenzielle tote Winkel berücksichtigt werden. Möbel oder nahe Objekte können das Erkennungsfeld unterbrechen, und die Ausrichtung auf einen Sitzbereich kann eine gezieltere Erkennung bieten als die Ausrichtung auf eine Tür oder einen Flur, wo vorbeigehender Verkehr die Wahrscheinlichkeit unbeabsichtigter Anwesenheitserkennungen erhöhen kann.

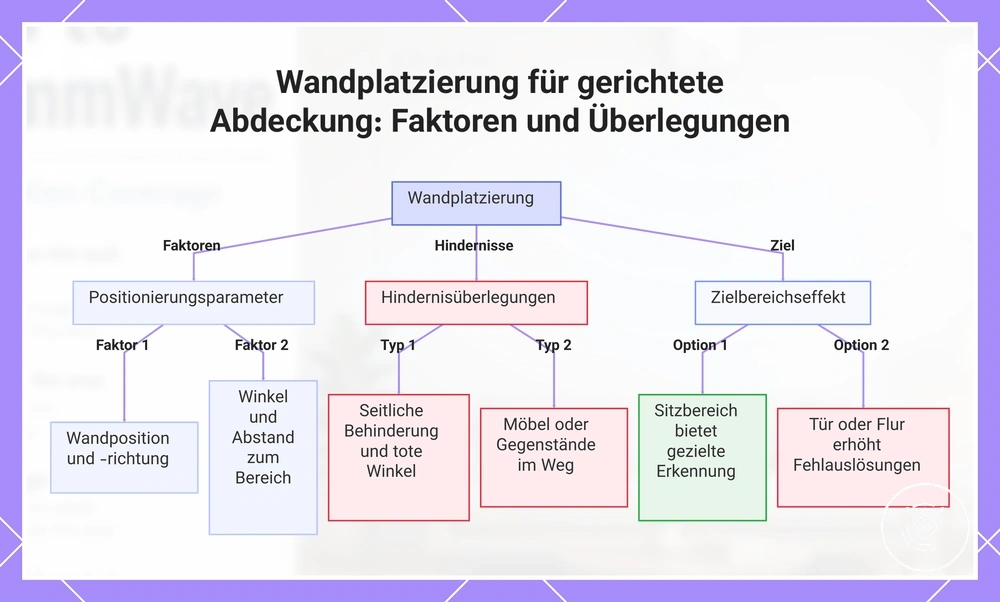

Dieses Diagramm erklärt, wie die Wandplatzierung die Sensorabdeckung lenkt, die Positionierungsfaktoren, die die Wirksamkeit beeinflussen, häufige Hindernisse und die Auswirkungen verschiedener Zielbereiche.

Bündige Montage und feste Abdeckungsgrenzen

Die bündige Montage kann funktionieren, wenn ihre feste Abdeckung zur Raumgeometrie und zum vorgesehenen Erkennungsfeld passt. Eine zuverlässige Abdeckung hängt davon ab, ob der feste Winkel mit dem Nutzbereich übereinstimmt. Die Platzierungswahl sollte daher nicht von identischem Verhalten bei verschiedenen bündigen Montagen ausgehen.

Die Oberflächenintegration kann den Sensor an der Montagefläche ausgerichtet halten, aber dieser feste Winkel kann zu einer Feldeinschränkung oder eingeschränkten Abdeckung führen, wenn der Nutzbereich außerhalb des Erkennungsfelds liegt. Wenn die Raumgeometrie eine Neuausrichtung oder Anpassung des Felds erfordert, um einen toten Winkel zu vermeiden, kann eine verstellbare Halterung die geeignetere Platzierungswahl sein.

Montagehöhe und Sensorwinkel einstellen

Montagehöhe und Sensorwinkel sollten nach der Wahl der Montageart angepasst werden, damit das Erkennungsfeld mit dem Nutzbereich übereinstimmt. Die geeignete Montagehöhe, Neigung und der Sensorwinkel hängen vom Sensormodell, der Raumgröße, der Deckenhöhe und der vorgesehenen Erkennungsrichtung ab, sodass die Erkennungszuverlässigkeit eher eine Anpassung als eine feste Platzierungsregel erfordern kann.

Montagehöhe und Neigung wirken zusammen, um das Sichtfeld und die Entfernung zwischen Sensor und Nutzbereich zu formen. In einem kleinen Raum kann eine niedrigere oder zentralere Ausrichtungsposition helfen, das Abdeckungsfeld fokussiert zu halten, während ein größerer Raum oder eine Sitzplatznutzung eine andere Sensorrichtung erfordern kann. Die passende Einstellung hängt von der Raumgeometrie und dem Sensormodell ab.

Herstellerangaben sollten befolgt werden, wenn verfügbar, da die empfohlene Montagehöhe, der Sensorwinkel und der Höhenbereich je nach Modell variieren können. Die Tabelle zeigt, wie Montagehöhe und Sensorwinkel die Erkennungsrichtung bestimmen und anzeigen, wann eine weitere Anpassung nötig sein kann.

Platzierungsvariable	Zu prüfen	Warum es wichtig ist	Hinweis zur Anpassung
Montagehöhe	Entfernung zum Nutzbereich	Beeinflusst das Sichtfeld und die Abdeckungszone	Anpassen, wenn der vorgesehene Bereich keine geeignete Abdeckung erhält
Sensorwinkel und Neigung	Erkennungsrichtung	Hilft, das Erkennungsfeld auf den Nutzbereich auszurichten	Ausrichtungsposition innerhalb der Herstellervorgaben verfeinern
Raumgröße	Abdeckung des vorgesehenen Bereichs	Unterschiedliche Raumaufteilungen können eine andere Platzierung erfordern	Sichtfeld prüfen und bei Bedarf anpassen

Höhe nach Raumgröße und Sichtfeld

Raumgröße und Sichtfeld sollten gemeinsam betrachtet werden, wenn eine Montagehöhe ausgewählt wird, da eine geeignete Platzierung von Feldbreite, Entfernung zum Nutzbereich, Deckenhöhe und der Sensorspezifikation abhängt. Ein kleiner Raum und ein größerer Raum können unterschiedliche Höhenbereiche erfordern, daher sollte die Montagehöhe an die vorgesehene Abdeckung angepasst werden, anstatt einem festen Maß zu folgen.

Die Höhe nach Raumgröße und Sichtfeld lässt sich anhand der folgenden Kriterien besser vergleichen. Herstellerangaben haben Vorrang vor diesen allgemeinen Beispielen, da sich Sensorspezifikationen unterscheiden können. Wenn das resultierende Erkennungsfeld nicht mit dem Nutzbereich übereinstimmt, überprüfen Sie die Montagehöhe und testen Sie nach der Anpassung erneut.

Raumbedingung	Sichtfeld-Aspekt	Hinweis zur Höhe	Anpassungsrisiko
Kleiner Raum	Die Feldbreite kann über den Nutzbereich hinausreichen	Montagehöhe wählen, die die Abdeckung auf den vorgesehenen Bereich konzentriert	Erneut testen, wenn die Abdeckung über den Zielbereich hinausreicht
Größerer Raum	Größere Entfernung kann die effektive Abdeckung verringern	Ein anderer Höhenbereich kann nötig sein, um eine geeignete Feldbreite zu erhalten	Anpassen, wenn der Nutzbereich nicht vollständig abgedeckt ist
Höhere Deckenhöhe	Feldbreite und Entfernung ändern sich beide	Montagehöhe gemäß der Sensorspezifikation auslegen	Auf Anpassungsbedarf prüfen, wenn sich die Erkennungszuverlässigkeit ändert

Ausrichtung auf Nutzbereiche

Nachdem die Montagehöhe festgelegt ist, richten Sie den Sensor auf den Nutzbereich aus, in dem eine zuverlässige Erkennung wichtig ist. Der Sensorwinkel und die Ausrichtung sollten der vorgesehenen Raumaktivität folgen und nicht der nächstgelegenen Bewegungsquelle, da nahe Bewegung unerwünschte Auslöser verursachen kann, ohne die Abdeckung des Zielbereichs zu verbessern.

Prüfen Sie den Ausrichtungspfad auf Hindernisse durch Möbel oder andere Objekte und halten Sie Flure und nicht zugehörige Räume nach Möglichkeit außerhalb der Ausschlussgrenze. Passen Sie den Sensorwinkel an, wenn der Nutzbereich nicht erfasst oder eine unbeabsichtigte Bewegung erkannt wird, aber lassen Sie die vorgesehene Raumaktivität die endgültige Ausrichtung bestimmen.

Sensoren für Licht- und Anwesenheitsautomatisierung platzieren

Die Platzierung für Licht- und Anwesenheitsautomatisierung sollte der gewünschten Anwesenheitsreaktion entsprechen, da die Sensorplatzierung den Anwesenheitskontext bestimmt, den die Automatisierung erhält. Positionieren Sie den Sensor im Bereich der Nutzzone, des Eingangswegs und der vorgesehenen Raumaktivität, sodass Licht-ein, Licht-aus und Anwesenheitszustandsänderungen auf den Bereichen basieren, die für den Automatisierungsanwendungsfall relevant sind.

Eine Automatisierung, die das Licht einschaltet, wenn jemand eintritt, kann von der Abdeckung des Eingangswegs profitieren, während ein Raum, der für sitzende Anwesenheit genutzt wird, erfordern kann, dass die Nutzzone nach Bewegungsende innerhalb der Erkennungszone bleibt. Die geeignete Platzierung hängt von der Raumaktivität, den Sensoreinstellungen und dem Plattformverhalten ab, nicht von einer universellen Regel.

Platzieren Sie Sensoren für Licht- und Anwesenheitsautomatisierung, indem Sie prüfen, ob die Platzierung das gewünschte Automatisierungsergebnis unterstützt. Verwenden Sie die folgende Checkliste, um die automatisierungsrelevante Platzierung zu überprüfen, und binden Sie das Automatisierungsverhalten an die Sensorplatzierung, nicht an die App-Konfiguration.

• Nutzzone: Den primären Aktivitätsbereich innerhalb der Erkennungszone halten, damit der Anwesenheitszustand die normale Raumnutzung widerspiegelt.
• Eingangsweg: Den Eingangsweg nur einbeziehen, wenn er zu einer Licht-ein-Reaktion beitragen soll.
• Sitzbereich: Den Sensor so positionieren, dass sitzende Anwesenheit innerhalb der vorgesehenen Erkennungszone bleiben kann.
• Ausschlussbereich: Nahe Räume oder Flure außerhalb der Erkennungszone halten, wenn sie das Licht-ein- oder Licht-aus-Verhalten nicht beeinflussen sollen.
• Verzögerungstoleranz und erneuter Test: Wenn Anwesenheitsänderungen nicht mit der Raumaktivität übereinstimmen, die Platzierung überprüfen und vor Änderung der Automatisierungseinstellungen erneut testen.

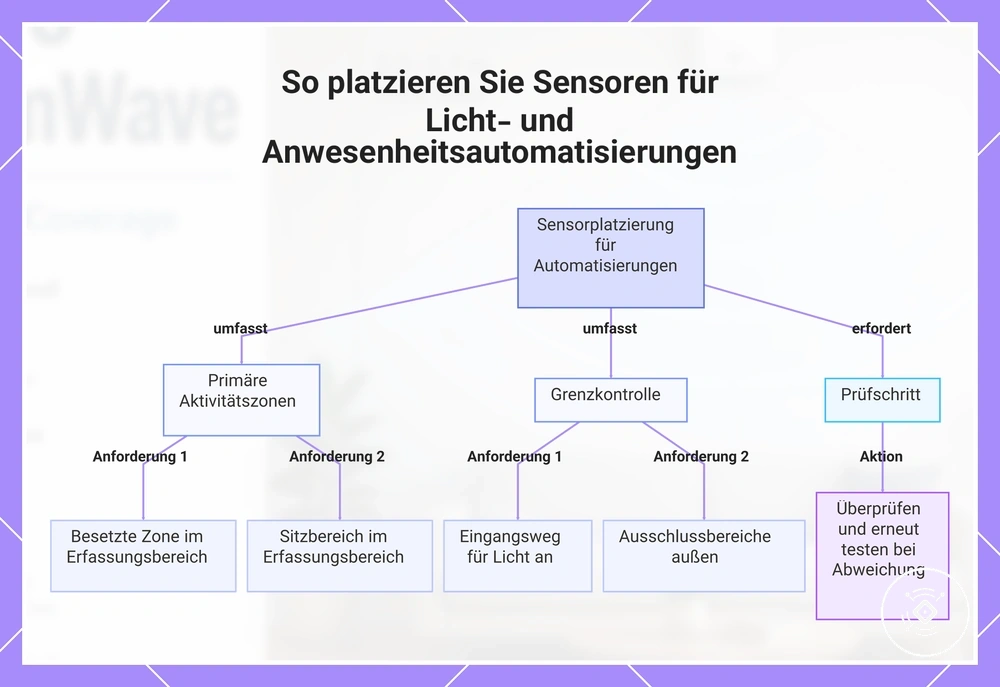

Dieses Diagramm zeigt die wichtigsten Überlegungen zur Platzierung und die Prüfschritte, um sicherzustellen, dass die Sensorplatzierung das gewünschte Automatisierungsverhalten unterstützt.

Platzierungsbedingungen vermeiden, die die Zuverlässigkeit verringern

Wenn verpasste Präsenz, Fehlalarme oder instabile Anwesenheit auftreten, können Platzierungsbedingungen zur Zuverlässigkeitsproblematik beitragen, obwohl auch Einstellungen, Sensormodell und Raummaterial das Ergebnis beeinflussen können. Überprüfen Sie die Platzierung, bevor Sie Einstellungen ändern, da ein physisches Positionierungsproblem die Erkennung auch nach Softwareanpassungen weiterhin beeinträchtigen kann.

Hindernisse, Reflexionen, Überlappungen, übermäßige Feldbreite und Fehlausrichtung können unter verschiedenen Bedingungen jeweils zu Erkennungsproblemen beitragen. Diese Platzierungsbedingungen können je nach Raumaufteilung, nahen Oberflächen, Grenzen, Modell und Einstellungen zu verpasster Präsenz, Fehlalarmen oder instabiler Anwesenheit führen.

Vermeiden Sie Platzierungsbedingungen, die die Zuverlässigkeit verringern, indem Sie die folgende Diagnose-Checkliste verwenden, um platzierungsspezifische Risiken zu identifizieren, bevor Sie Einstellungen anpassen. Die Checkliste konzentriert sich nur auf Platzierungsursachen, die die Erkennungszuverlässigkeit beeinträchtigen können.

• Hindernis: Prüfen, ob Möbel oder andere Objekte den Erkennungspfad zum Nutzbereich blockieren.
• Reflexion: Prüfen, ob nahe Oberflächen die Erkennung in unbeabsichtigte Bereiche umlenken.
• Überlappung: Prüfen, ob das Erkennungsfeld in einen angrenzenden Raum oder eine andere unbeabsichtigte Grenze hineinreicht.
• Übermäßige Feldbreite: Prüfen, ob das Erkennungsfeld mehr Fläche abdeckt als der vorgesehene Aktivitätsbereich benötigt.
• Fehlausrichtung und nahe Bewegung: Bestätigen, dass der Sensor auf den vorgesehenen Nutzbereich ausgerichtet bleibt und nicht auf nahe Bewegung, die zu Fehlalarmen beitragen könnte.
• Erneuter Test: Nach der Anpassung der Platzierung die Erkennungszuverlässigkeit erneut testen, bevor Einstellungen geändert werden, damit die Wirkung der physischen Anpassung bewertet werden kann.

Wenn die platzierungsspezifischen Prüfungen das Problem nicht lösen, fahren Sie mit der Erkennungsprobleme beheben fort, um eine breitere diagnostische Anleitung zu erhalten.

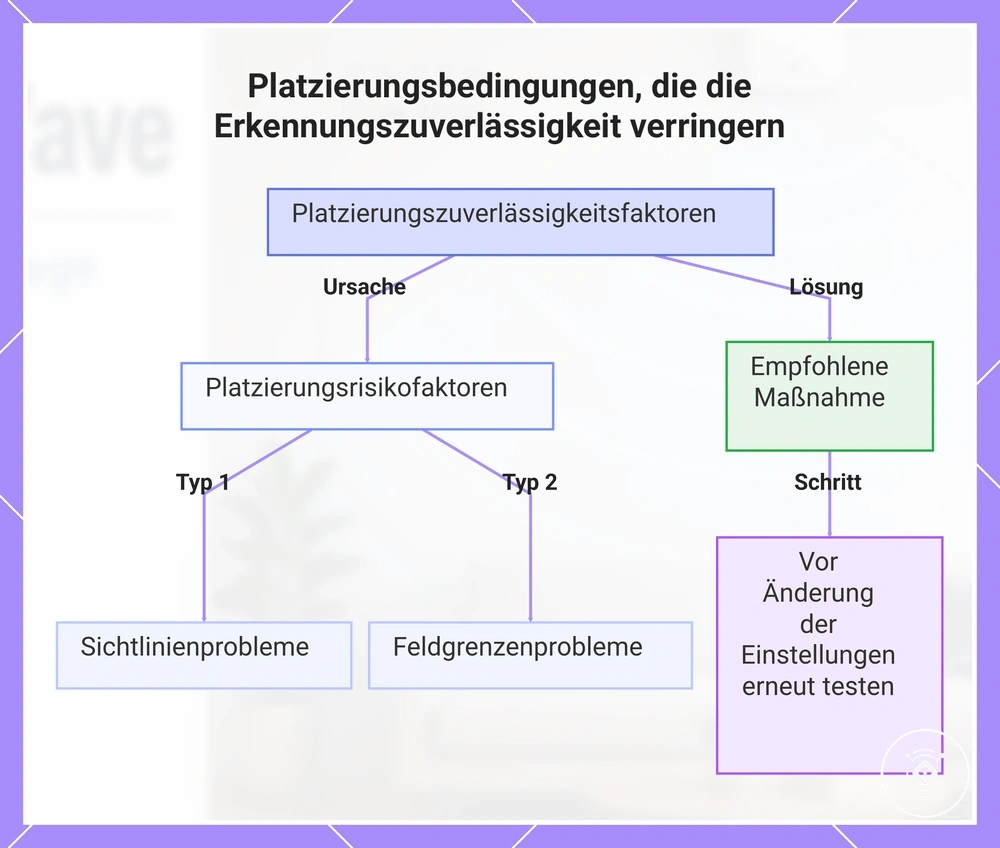

Dieses Diagramm zeigt die wichtigsten Platzierungsrisikofaktoren, die zu Fehlalarmen, nicht erkannter Anwesenheit oder instabiler Belegung führen können, sowie die empfohlene Maßnahme, nach der Anpassung erneut zu testen.

Blockierte oder reflektierende Erkennungspfade

Wenn eine verminderte Erkennung auftritt, kann ein blockierter Pfad durch ein Hindernis zwischen dem Sensor und dem Nutzbereich verursacht werden. Die Position, das Material und der Winkel des Objekts können den Erkennungspfad beeinflussen. Versetzen Sie das Objekt oder passen Sie die Sensorausrichtung an, wenn Möbel, ein Gerät oder ein anderes Hindernis die Abdeckung zu unterbrechen scheint.

Ein reflektierender Pfad kann zu reflektierter Erkennung oder inkonsistenter Anwesenheit beitragen, wenn eine nahe Oberfläche einen Teil des Erkennungsfelds umlenkt. Die Wirkung kann je nach Oberflächenmaterial, Position, Raumaufteilung, Sensormodell und Winkel variieren. Gehen Sie nicht davon aus, dass jede reflektierende Oberfläche gleich reagiert, sondern testen Sie nach einer Neupositionierung oder Neuausrichtung des Sensors erneut.

Erkennungsüberlappung durch Türen, Wände oder nahe Räume

Eine Erkennungsüberlappung kann auftreten, wenn das Erkennungsfeld über die vorgesehene Platzierungsgrenze hinaus in Türen, Wände oder nahe Räume reicht. Dies kann zur Erkennung in angrenzenden Bereichen oder zu Fehlanwesenheit beitragen, wobei das Ergebnis je nach Sensorrichtung, Raumaufteilung, Modell und Empfindlichkeitskontext variieren kann.

Eine Türöffnung, Wandnähe oder die Sensorrichtung können die Überlappung zu einem Flur oder nahen Raum verstärken, wenn das Feld nicht ausreichend begrenzt ist. Eine Neupositionierung oder Neuausrichtung des Sensors kann das Grenzproblem verringern, aber eine Anpassung der Einstellungen kann dennoch erforderlich sein, wenn die Platzierungsänderungen allein die Fehlanwesenheit nicht ausreichend einschränken.

Überbreite Zonen und Fehlalarme

Wenn überbreite Zonen über den vorgesehenen Bereich hinausreichen, können Fehlalarme auftreten, da der Sensor Bewegungen erfasst, die nicht Teil der Zielabdeckung sind. Eine engere Ausrichtung durch Platzierungsanpassung kann das Risiko von Fehlalarmen oft verringern, bevor die Kalibrierungseinstellungen geändert werden.

Die Zonenbreite kann angrenzende Wege, Haustiere, bewegliche Oberflächen oder andere unbeabsichtigte Bewegungsquellen einschließen, die unerwünschte Auslöser erhöhen. Prüfen Sie, was das breite Feld erfasst, und entscheiden Sie dann, ob eine engere Ausrichtung erforderlich ist, bevor Sie die Kalibrierungseinstellungen anpassen.

Überbreite Zonen und Fehlalarme können diagnostiziert werden, indem geprüft wird, ob das Erkennungsfeld unbeabsichtigte Bewegungsquellen einschließt:

• Ein angrenzender Weg, eine Tür oder ein Flur kann innerhalb der Zonenbreite liegen und das Risiko von Fehlalarmen erhöhen.
• Ein Haustierbereich kann zu unerwünschten Auslösern beitragen, wenn er in einer übermäßigen Abdeckung enthalten ist.
• Bewegliche Oberflächen können die Erkennung beeinflussen, wenn sie innerhalb des breiten Felds bleiben.
• Eine Grenzüberlappung über den vorgesehenen Bereich hinaus kann darauf hinweisen, dass eine engere Ausrichtung versucht werden sollte, bevor die Kalibrierungseinstellungen geändert werden.

Platzierung vor Kalibrierung und Einrichtung prüfen

Die Platzierung sollte vor der Kalibrierung und Einrichtung geprüft werden. Diese Platzierungsprüfung bestätigt, ob der Sensor für die nächste Phase bereit ist oder noch angepasst werden muss.

Stellen Sie sicher, dass der Zielbereich innerhalb des vorgesehenen Erkennungsfelds liegt und die Montageart zur Raumaufteilung passt. Passen Sie die Platzierung an, wenn eine dieser Bedingungen die erforderliche Abdeckung nicht unterstützt.

Bestätigen Sie, dass Montagehöhe und Ausrichtung den Nutzbereich innerhalb des Erkennungsfelds halten. Testen Sie nach jeder Änderung von Höhe oder Ausrichtung erneut, bevor Sie fortfahren.

Prüfen Sie die Grenzausgrenzung und achten Sie auf Hindernisse, die die Erkennung unterbrechen oder unbeabsichtigte Bereiche einschließen könnten. Korrigieren Sie diese Platzierungsprobleme, bevor Sie sie als Kalibrierungsprobleme behandeln.

• Bestätigen, dass der Zielbereich innerhalb des vorgesehenen Erkennungsfelds liegt.
• Sicherstellen, dass die Montageart zur Raumaufteilung passt.
• Prüfen, dass die Höhe die erforderliche Abdeckung unterstützt.
• Bestätigen, dass die Ausrichtung auf den Nutzbereich ausgerichtet ist.
• Grenzausgrenzung auf unbeabsichtigte Erkennung prüfen.
• Auf Hindernisse im Erkennungspfad prüfen.
• Bestätigen, dass die Platzierung den vorgesehenen Automatisierungsbedarf unterstützt, falls zutreffend.
• Nach jeder Platzierungsanpassung erneut testen.

Fahren Sie fort, wenn die Platzierungsprüfung die vorgesehene Abdeckung unterstützt; andernfalls anpassen und erneut testen. Sobald die Platzierungsbereitschaft bestätigt ist, fahren Sie mit der Kalibrierung nach der Platzierung fort.

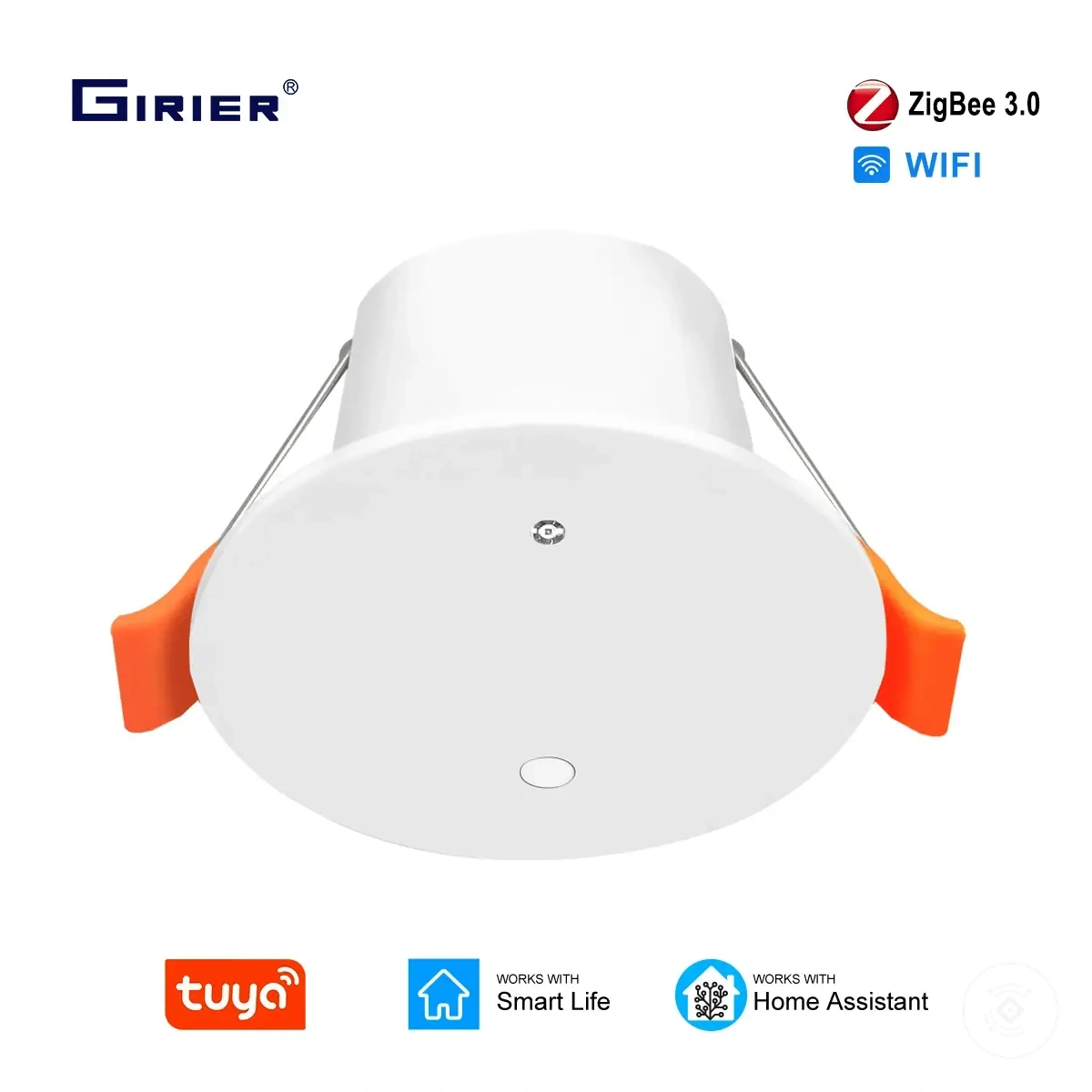

Hier findest du Produktbeispiele, die den Vergleich erleichtern können. Prüfe vor dem Kauf immer die Kompatibilitätskriterien, die wichtigsten Eigenschaften und die Produktdetails.

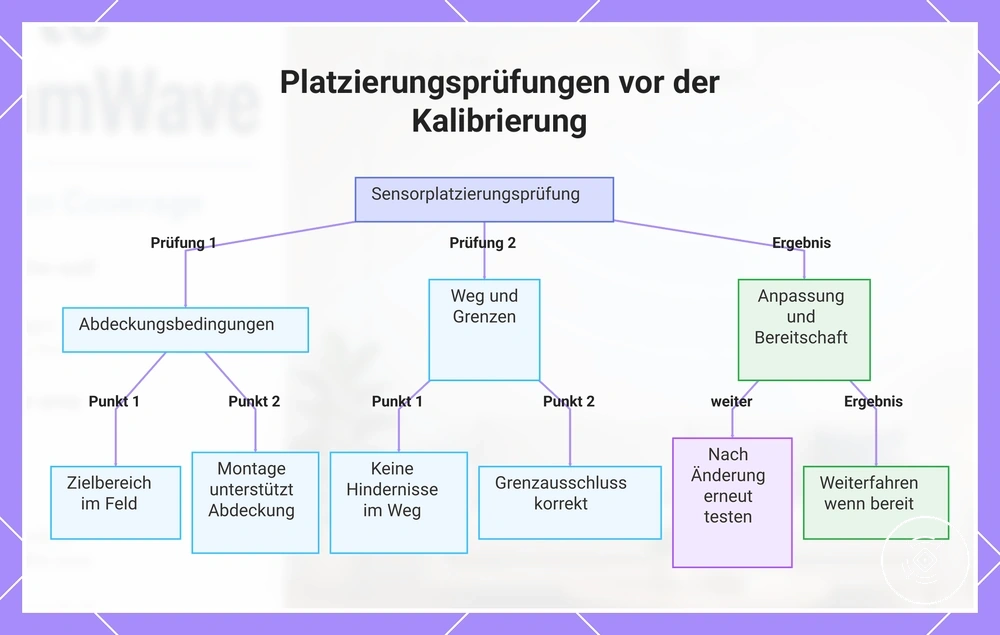

Dieses Diagramm zeigt die wesentlichen Platzierungsprüfungen, um die Sensorbereitschaft vor der Kalibrierung zu überprüfen, sowie die erforderlichen Anpassungen, wenn Bedingungen nicht erfüllt sind.
