Installation et configuration du capteur de présence mmWave

L'installation d'un capteur de présence mmWave commence par la confirmation du type d'alimentation, de la position de montage, du chemin de câblage, de la méthode d'appairage et d'un test de détection après installation. La séquence de configuration dépend du type de capteur et des conditions d'installation ; la préparation, la connexion, l'appairage et la vérification doivent suivre la configuration prévue.

L'installation d'un capteur de présence mmWave couvre la préparation, la connexion, le montage, la préparation à la maison intelligente et la vérification initiale nécessaires avant le calibrage. Pour un contexte plus large, consultez la page centrale du capteur de présence mmWave ; cette page se concentre sur l'installation et la configuration initiale avant de passer à la préparation détaillée.

Un câblage dangereux, une position de montage inadaptée ou des vérifications préparatoires ignorées peuvent entraîner des problèmes de configuration ou une détection peu fiable. Confirmez le type d'alimentation, le chemin de câblage et la découverte de l'appareil avant de terminer l'appairage, puis effectuez un test de détection pour vérifier l'état d'occupation, l'état libre et le statut de l'application. Le placement détaillé, le calibrage, la compatibilité et le dépannage sont traités dans leurs sections respectives, ce qui permet de garder le processus d'installation clair et ciblé.

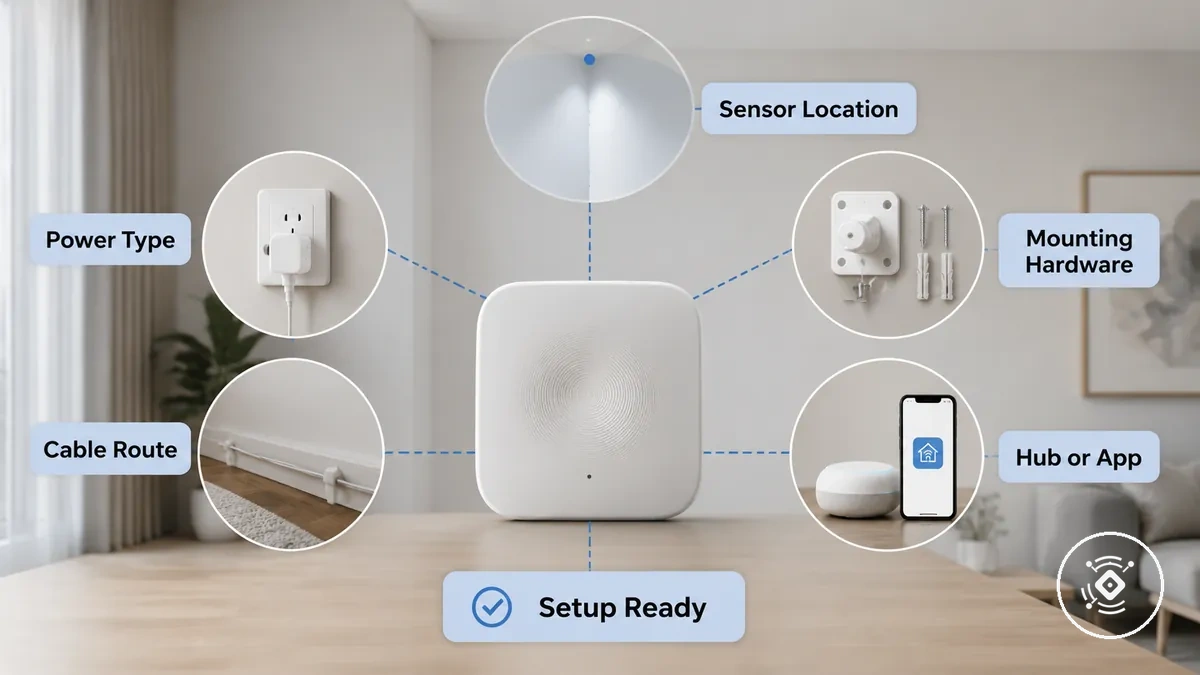

Exigences d'installation avant le montage du capteur

Les exigences d'installation sont les vérifications préparatoires qui doivent être confirmées avant de monter un capteur de présence mmWave. La faisabilité de l'installation dépend du type d'alimentation, de la position de montage, du chemin de câble, du matériel de montage et de la préparation à la maison intelligente.

Une pièce typique peut avoir un emplacement de capteur adapté mais aucune prise pratique, aucun chemin de câble, aucun support de fixation, aucun hub ou aucune connexion d'application. Toute condition manquante peut créer un retard de configuration, alors confirmez les prérequis physiques, électriques et domotiques avant de fixer le capteur en place.

Ces vérifications préparatoires peuvent réduire les problèmes ultérieurs de câblage, d'appairage et de détection en identifiant les contraintes avant le début de l'installation. La compatibilité approfondie des protocoles et des plateformes reste en dehors de cette section, sauf si elle affecte directement la configuration immédiate.

• Préparation physique : Confirmez que l'emplacement du capteur supporte le montage mural ou au plafond prévu et que la surface de fixation peut accepter le support, les vis ou autre matériel de montage nécessaire ; une surface inadaptée peut retarder l'installation ou réduire la stabilité du montage.
• Accès au montage : Vérifiez que la position de montage reste accessible pour la fixation, le raccordement du câble et les tests initiaux ; un accès restreint peut rendre l'installation et les réglages ultérieurs plus difficiles.
• Préparation électrique : Vérifiez que le type d'alimentation, l'adaptateur, la prise ou le chemin de câblage requis est disponible près de la position prévue ; une source d'alimentation manquante ou inadaptée peut bloquer la configuration.
• Préparation du câble : Confirmez que le chemin de câble a une portée suffisante et peut suivre un trajet pratique sans créer de tension ni obstruer le montage ; un mauvais trajet peut nécessiter de changer l'emplacement du capteur.
• Préparation à la maison intelligente : Vérifiez si le capteur de présence mmWave nécessite un hub, une application, un protocole ou une connexion réseau pour l'appairage et la découverte de l'appareil ; une exigence manquante peut empêcher le capteur de rejoindre le système.
• Résultat de la configuration : Confirmez que le montage physique, la source d'alimentation, le chemin de câble et les conditions domotiques peuvent fonctionner ensemble avant le montage ; toute dépendance non résolue doit être traitée comme un écart de préparation plutôt que corrigée après l'installation.

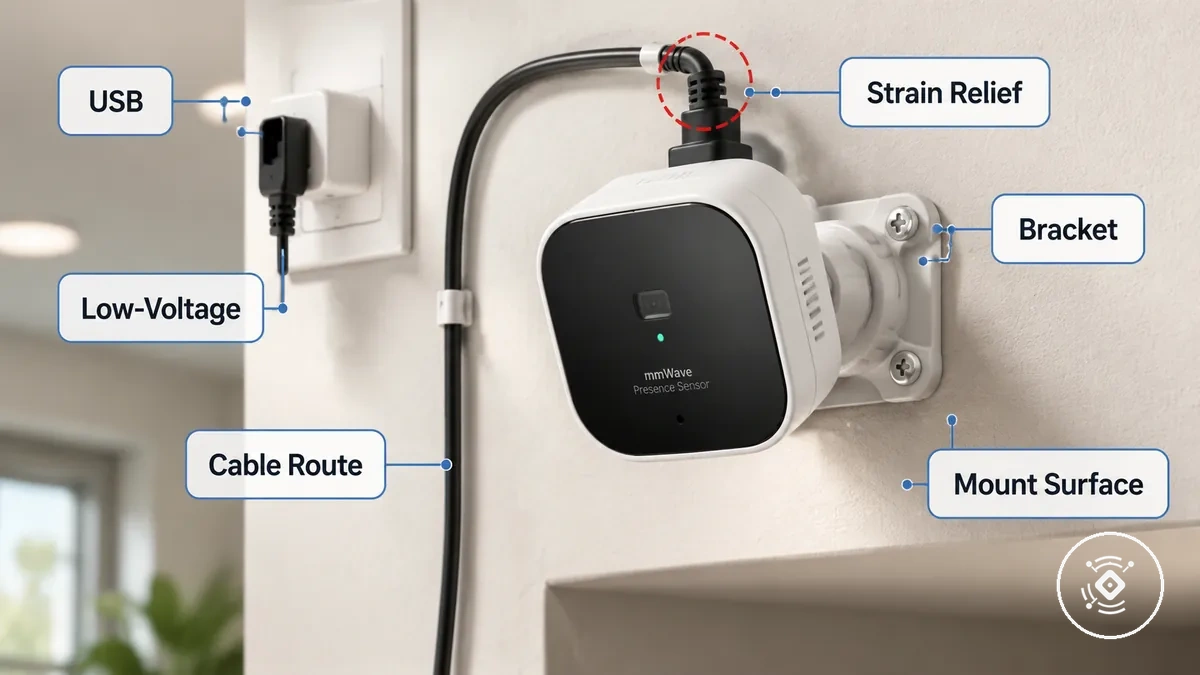

Type d'alimentation, chemin de câble et matériel de montage

Le type d'alimentation, le chemin de câble et le matériel de montage doivent correspondre au type de capteur et au point de montage prévu avant le début de l'installation. Confirmez ces trois vérifications ensemble pour assurer une alimentation stable, une fixation sécurisée et un cheminement de câble pratique.

Une portée de câble insuffisante ou une fixation faible peut créer une configuration instable ou nécessiter un repositionnement du capteur après le montage. Les valeurs exactes du connecteur, de la polarité, du matériel de montage et de l'installation dépendent du manuel de l'appareil, alors examinez les vérifications suivantes avant l'installation.

• Type d'alimentation : Confirmez si le capteur utilise une alimentation USB ou basse tension, et inspectez le connecteur ou la borne pour aider à maintenir une alimentation stable.
• Chemin de câble : Vérifiez que la longueur du câble atteint le point de montage prévu sans tension excessive, courbures prononcées ou chemin de câble inadapté.
• Matériel de montage : Vérifiez que le support, les vis, l'adhésif ou la méthode de montage encastré correspondent à la surface de fixation pour aider à éviter un montage desserré.
• Détente de câble : Inspectez le chemin de câble près du point de connexion afin que les mouvements ou les tensions soient moins susceptibles d'affecter la connexion d'alimentation avec le temps.
• Manuel de l'appareil : Confirmez toute exigence spécifique à l'appareil concernant les connecteurs, la polarité, le cheminement du câble ou le matériel de montage, car les valeurs exactes dépendent du manuel du produit.

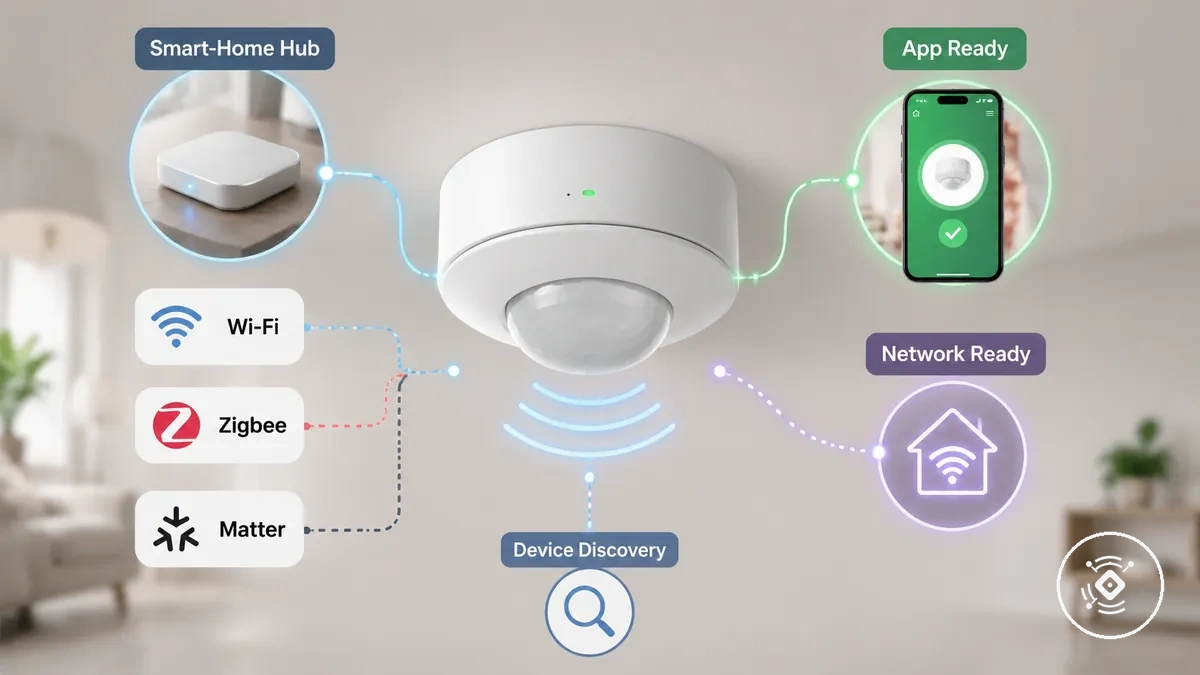

Préparation du hub domotique, de l'application et du réseau

La préparation à l'appairage dépend du hub domotique, de l'application, du protocole et de l'état du réseau corrects. Lorsque ces conditions correspondent aux exigences du capteur, une découverte réussie devient le résultat attendu de la configuration.

Un protocole non pris en charge ou un réseau incorrect peut empêcher l'appairage même lorsque le capteur est correctement alimenté. Examinez les vérifications de préparation suivantes avant l'ajout de l'appareil. Si la prise en charge de la plateforme est encore incertaine, consultez la compatibilité avant la configuration pour un examen plus large de la compatibilité.

• Préparation du protocole : Confirmez que le capteur et le hub domotique prennent en charge le protocole requis, tel que Wi-Fi, Zigbee, Matter ou une autre méthode d'intégration locale prise en charge, avant l'appairage.
• Préparation de l'application : Vérifiez que l'application correcte est installée, que le compte requis est disponible et que les autorisations nécessaires sont activées afin que le capteur puisse entrer en mode appairage et découverte.
• Préparation du réseau : Vérifiez que le réseau prévu est disponible et stable, car les conditions du réseau peuvent affecter la découverte et l'appairage de l'appareil.
• Préparation du hub : Assurez-vous que le hub domotique ou la passerelle est opérationnel et prêt à accepter de nouveaux appareils avant de commencer le processus d'appairage.
• Résultat de l'appairage : Confirmez que le capteur apparaît lors de la découverte ; si ce n'est pas le cas, revérifiez les conditions du protocole, de l'application et du réseau avant de tenter à nouveau l'ajout de l'appareil.

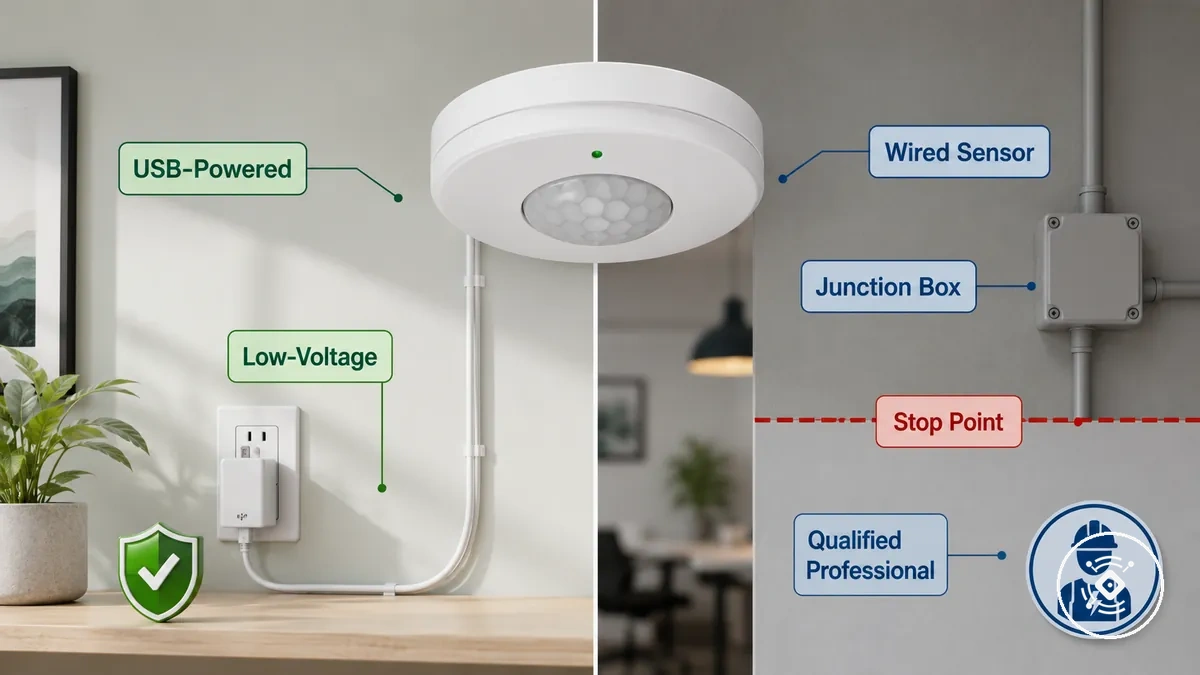

Sécurité électrique et responsabilité d'installation

La sécurité électrique et la responsabilité d'installation dépendent du fait que la configuration soit alimentée par USB, basse tension ou adjacente au secteur. Le type d'alimentation, l'alimentation électrique et le contexte du câblage du bâtiment déterminent où se termine la limite sécurisée du bricolage et où un point d'arrêt doit être observé. Si la limite d'installation n'est pas claire, arrêtez-vous avant de continuer.

Une idée fausse courante est que toute installation de capteur de présence convient à un simple travail de bricolage. Les configurations alimentées par USB et de nombreuses configurations basse tension impliquent souvent un placement à moindre risque, tandis qu'un capteur filaire installé près d'un câblage connecté au secteur, d'une boîte de jonction ou d'un circuit existant peut nécessiter un professionnel qualifié. Cette distinction sépare l'installation à moindre risque des travaux avec une plus grande responsabilité électrique.

Si l'alimentation électrique, le chemin de câblage ou le circuit existant ne peut pas être identifié avec certitude, faites une pause avant l'appairage ou la fin de l'installation. Comparez votre approche d'installation avec la configuration filaire ou sans fil, puis examinez la liste de contrôle ci-dessous pour confirmer la limite de sécurité appropriée.

Configuration basse tension ou alimentée par USB	Configuration filaire ou adjacente au secteur
Généralement limitée au placement sur prise, à la connexion de l'adaptateur, au cheminement du câble et au montage en suivant le manuel de l'appareil.	Peut impliquer une boîte de jonction, un circuit existant, des bornes ou un câblage dissimulé où la responsabilité d'installation peut s'étendre au-delà de la configuration de routine.
Arrêtez-vous si l'alimentation électrique, le chemin de câble ou les conditions d'installation ne sont pas clairs.	Arrêtez-vous si les détails de câblage, d'isolation ou de connexion sont incertains et envisagez un professionnel qualifié.

Attention : La sécurité électrique et la responsabilité d'installation dépendent du type d'alimentation et du contexte de câblage. Ne continuez pas lorsque la limite de sécurité ne peut pas être confirmée.

Utilisez la liste de contrôle de sécurité suivante avant de terminer l'installation :

• Type d'alimentation : Confirmez si le capteur est alimenté par USB, basse tension ou connecté au secteur avant l'installation.
• Alimentation électrique : Vérifiez que l'alimentation électrique prévue correspond au manuel de l'appareil.
• Boîte de jonction et circuit existant : Faites une pause si l'installation nécessite un travail autour d'une boîte de jonction ou d'un circuit existant qui n'est pas clairement compris.
• Dissimulation du câble : Vérifiez que les câbles dissimulés ou exposés ne créent pas de tension inutile ou une condition de cheminement dangereuse.
• Point d'arrêt : Si la responsabilité d'installation ou les conditions de câblage restent incertaines, arrêtez-vous et consultez un professionnel qualifié avant de continuer.

Conditions de configuration USB basse tension

Un capteur alimenté par USB peut généralement être considéré comme une configuration à moindre risque lorsque l'adaptateur, le câble et le point de montage sont adaptés à l'installation prévue. Vérifiez la sortie de l'adaptateur, le support du câble et la stabilité du connecteur avant utilisation, car une alimentation inadaptée, une tension du câble ou de mauvaises conditions de montage peuvent réduire la stabilité de la configuration.

La tension du câble, une position de prise inadaptée ou un connecteur desserré peuvent interrompre l'alimentation même lorsque la configuration USB semble complète. Examinez les conditions visibles suivantes avant de monter le capteur alimenté par USB.

• Sortie de l'adaptateur : Confirmez que la sortie de l'adaptateur correspond aux exigences de l'appareil dans le manuel du produit, car un adaptateur secteur inadapté peut affecter le fonctionnement stable.
• Support du câble : Vérifiez que le câble atteint le point de montage sans tension excessive, ce qui peut réduire la stabilité du connecteur avec le temps.
• Stabilité du connecteur : Vérifiez que le connecteur USB est complètement enfoncé et reste sécurisé pendant une utilisation normale pour aider à maintenir une connexion d'alimentation stable.
• Position de la prise : Choisissez une position de prise qui permet un cheminement visible du câble sans exercer de tension inutile sur le câble ou le connecteur.
• Cheminement visible du câble : Gardez le chemin de câble visible lorsque c'est pratique et ne présumez pas qu'un cheminement dissimulé convient à toutes les installations.

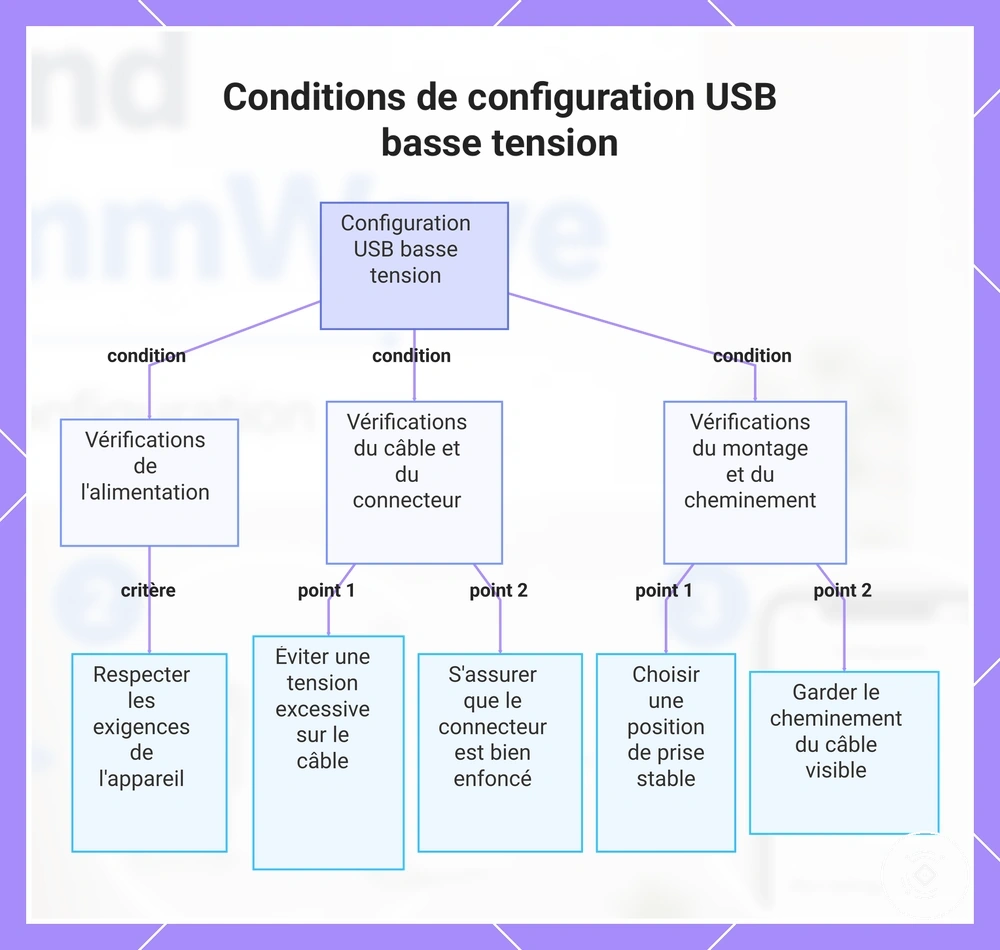

Ce diagramme montre les principales conditions à vérifier pour une configuration stable d'un capteur USB basse tension, couvrant l'alimentation, le câble et le connecteur, ainsi que le montage et le cheminement.

Conditions de configuration filaire ou connectée au secteur

Un capteur filaire ou une configuration connectée au secteur nécessite des vérifications par rapport au manuel de l'appareil et peut nécessiter un professionnel qualifié, selon le chemin d'alimentation et le contexte d'installation. Si le type de borne, la tension d'alimentation ou la responsabilité du câblage n'est pas clair, traitez cette incertitude comme un point d'arrêt.

L'incertitude concernant la borne, l'alimentation électrique, le boîtier de jonction, l'isolation ou la détente de câble doit interrompre l'installation, car une hypothèse incorrecte peut augmenter le risque de configuration. Utilisez la liste de contrôle d'arrêt-continuation suivante avant de continuer.

• Si le type de borne correspond au manuel de l'appareil et est clairement identifié : procédez uniquement aux vérifications de configuration autorisées ; si le but de la borne n'est pas clair, arrêtez-vous.
• Si la tension d'alimentation correspond à l'exigence documentée de l'appareil : passez à la vérification de préparation suivante ; si l'alimentation ne peut pas être confirmée, arrêtez-vous.
• Si le boîtier de jonction est adapté et accessible pour l'installation prévue : procédez avec une responsabilité clairement attribuée ; si l'état du boîtier est incertain, arrêtez-vous et envisagez une installation professionnelle.
• Si les exigences d'isolation peuvent être confirmées pour le contexte d'installation : procédez uniquement dans les limites de sécurité documentées ; si l'isolation ne peut pas être vérifiée, arrêtez-vous.
• Si la détente de câble et le support du câble sont sécurisés : procédez aux vérifications de configuration restantes ; si la tension ou le mouvement du câble pourrait affecter la connexion, arrêtez-vous et corrigez la condition avant de continuer.

Préparation de la position de montage pour une détection stable

La préparation de la position de montage doit équilibrer une détection stable avec un accès sécurisé au câble avant que le capteur ne soit fixé en place. Une position au plafond ou au mur doit convenir à la ligne de visée prévue, à l'activité de la pièce et à la surface de fixation. Vérifiez la hauteur de montage, l'angle et les obstructions à proximité ensemble avant la fixation définitive.

Dans certaines pièces, le chemin de câble le plus simple mène à un point de montage près de meubles ou d'objets en mouvement qui peuvent réduire la stabilité de la détection. Un chemin de câble moins pratique peut offrir une ligne de visée plus dégagée et réduire le risque de fausse détection. Consultez le placement avant l'installation lorsque la position de détection et l'accès au câble ne peuvent pas être facilement équilibrés.

Choisissez la position de montage en comparant la qualité de détection avec la praticité du câble avant de fixer le capteur. Les critères ci-dessous aident à évaluer les conditions de montage courantes sans remplacer un guide dédié de placement ou de calibrage.

Condition de montage	Qualité de détection	Praticité du câble	Effet possible
Position au plafond avec une ligne de vue dégagée	Peut permettre une détection stable lorsque l'angle et l'activité de la pièce sont adaptés	L'accès au câble peut nécessiter un chemin planifié et une surface de fixation adaptée	Un accès restreint au câble peut compliquer l'installation même lorsque la position de détection est appropriée
Position murale faisant face à la zone occupée	Peut offrir une détection fiable lorsque les obstructions ne bloquent pas la zone de détection	Un chemin d'alimentation à proximité peut simplifier l'accès au câble	Un chemin de câble facile peut encore être inadapté si l'angle réduit la qualité de détection
Position près d'objets en mouvement	Les mouvements de rideaux, ventilateurs ou activité similaire dans la pièce peuvent augmenter le risque de fausse détection	L'emplacement peut sembler pratique pour l'installation	La stabilité de la détection doit primer sur la commodité du câble
Position avec un accès au câble limité	L'emplacement peut offrir un chemin de détection plus dégagé	La portée du câble et l'accès à la fixation peuvent être restreints	Une position de montage différente peut être nécessaire si l'accès au câble ne peut pas être réalisé en toute sécurité

Préparation de l'installation au plafond

Un montage au plafond nécessite un support adéquat, un accès au câble et une orientation adaptée au modèle avant qu'un capteur de présence monté au plafond ne soit fixé en place. La hauteur de montage, l'orientation et la méthode de fixation doivent correspondre au manuel de l'appareil et aux conditions de la pièce, alors examinez les vérifications spécifiques au plafond ci-dessous.

Une surface de fixation non adaptée ou une mauvaise entrée de câble peut rendre l'installation plus difficile, car le capteur risque de ne pas rester solidement monté ou le chemin de câble peut devenir difficile à gérer. Confirmez les conditions de montage avant la fixation définitive, car les exigences de support, de découpe encastrée et d'orientation dépendent du manuel de l'appareil.

• Hauteur et orientation de montage : Choisissez une position au plafond où la hauteur de montage et l'orientation du capteur correspondent à l'agencement de la pièce et à la zone de détection prévue, en suivant les instructions de l'appareil.
• Surface de fixation : Vérifiez que la surface de fixation peut supporter le montage au plafond et le support ou la découpe encastrée sélectionné ; un matériau de plafond inadapté peut nécessiter une approche de montage différente.
• Support ou découpe encastrée : Confirmez que la méthode de montage choisie correspond à la construction du plafond et au capteur de présence monté au plafond avant de créer le point de fixation définitif.
• Entrée de câble : Vérifiez que l'entrée de câble et le chemin de câble offrent un accès adéquat sans tension inutile, car un accès restreint peut augmenter la difficulté d'installation et compliquer la maintenance ultérieure.
• Préparation finale : Confirmez que le capteur de présence monté au plafond dispose d'un support, d'une orientation et d'un accès au câble adaptés avant de terminer l'installation.

Préparation de l'installation au mur

Un montage mural dépend de l'angle correct, d'une obstruction minimale et d'un accès à l'alimentation adapté avant qu'un capteur monté au mur ne soit fixé en place. La hauteur de montage, la position murale, la visibilité du câble et le point de montage sélectionné doivent correspondre au manuel de l'appareil et aux conditions de la pièce, alors examinez les vérifications locales ci-dessous.

Une position murale affectée par des meubles ou une visibilité limitée du câble peut rendre l'installation plus difficile, car la ligne de visée peut devenir partiellement obstruée. Confirmez chaque condition spécifique au mur avant de fixer le capteur monté au mur, car le point de montage le plus adapté dépend de l'agencement de la pièce et des instructions de l'appareil.

• Hauteur et angle de montage : Choisissez une position murale où la hauteur et l'angle de montage correspondent à la zone de détection prévue, en suivant le manuel de l'appareil et les conditions de la pièce.
• Emplacement d'angle ou mur plat : Comparez un emplacement d'angle avec un mur plat et sélectionnez l'option qui offre une ligne de visée plus dégagée avec moins d'obstructions.
• Obstruction : Vérifiez si des meubles ou d'autres objets peuvent bloquer le capteur monté au mur, car une visibilité restreinte peut entraîner une détection limitée.
• Accès à l'alimentation et visibilité du câble : Vérifiez que l'accès à l'alimentation et la visibilité du câble supportent le point de montage prévu sans tension de câble inutile ni difficulté d'installation.
• Préparation finale : Confirmez que le capteur monté au mur dispose d'un angle, d'un accès à l'alimentation et d'une position de montage dégagée adaptés avant de terminer l'installation.

Connexion de l'alimentation et câblage du capteur mmWave

La connexion de l'alimentation dépend du fait que le capteur mmWave utilise une connexion alimentée par USB, une entrée basse tension ou une installation filaire. Effectuez la connexion dans le bon ordre, vérifiez chaque étape avant la mise sous tension et suivez le manuel de l'appareil lorsque la polarité, les broches étiquetées, les bornes ou les connexions de relais varient selon le modèle. Vérifiez toujours le manuel avant de connecter le capteur si le chemin d'alimentation est incertain.

L'alimentation doit rester stable avant le début de l'appairage, car une connexion d'alimentation incomplète peut interrompre le démarrage ou empêcher la préparation à l'appairage. Suivez la séquence de connexion hors secteur ci-dessous avant de continuer.

1. Connectez le port USB ou l'entrée d'alimentation : Branchez le câble USB ou la connexion d'alimentation approuvée, puis confirmez que le connecteur est complètement enfoncé avant de continuer.
2. Vérifiez l'adaptateur : Assurez-vous que l'adaptateur correspond aux exigences de l'appareil afin que le capteur puisse recevoir une alimentation stable lors de la mise sous tension.
3. Confirmez la borne ou l'entrée basse tension : Si le capteur utilise une borne ou une entrée basse tension au lieu d'USB, vérifiez les broches étiquetées et la polarité par rapport au manuel de l'appareil avant d'appliquer l'alimentation. Arrêtez-vous si la connexion ne peut pas être confirmée.
4. Vérifiez le résultat de la mise sous tension : Confirmez que le capteur s'allume avant de tenter l'appairage. Si le voyant d'alimentation ou le comportement au démarrage n'est pas clair, arrêtez-vous et revérifiez le chemin de connexion.

Attention : Ne présumez pas que chaque connexion de borne ou de relais suit le même schéma de câblage. Les affectations des broches, la polarité, le comportement du relais et les broches étiquetées peuvent varier selon le modèle d'appareil, évitez donc de continuer en cas d'incertitude sur le câblage.

Les bornes et les relais ne signifient pas que chaque installation suit la même méthode de câblage. Si le chemin d'alimentation, la fonction de la borne ou la responsabilité du câblage ne peut pas être confirmé à partir du manuel de l'appareil, arrêtez-vous avant le début de l'appairage.

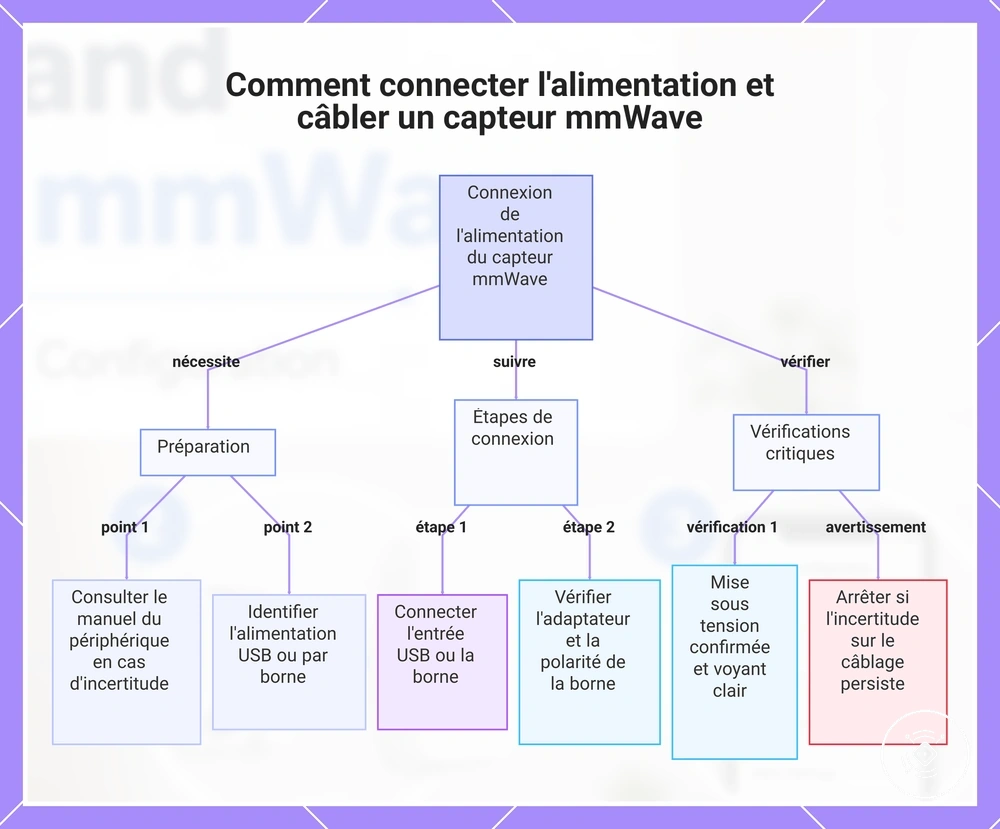

Ce graphique montre la préparation nécessaire, les étapes de connexion et les vérifications critiques pour alimenter en toute sécurité un capteur mmWave avant l'appairage.

Connexion du capteur alimenté par USB

Un capteur alimenté par USB doit avoir une alimentation stable avant le début de l'appairage. Vérifiez l'adaptateur, le câble, l'enfoncement du connecteur et l'état d'alimentation visible avant de continuer, puis suivez les étapes ci-dessous pour confirmer la connexion.

1. Connectez l'adaptateur : Branchez l'adaptateur prévu pour le capteur alimenté par USB et confirmez que le câble d'alimentation est solidement connecté.
2. Vérifiez l'enfoncement du connecteur : Assurez-vous que le connecteur USB est complètement enfoncé, car un connecteur desserré peut entraîner une connexion instable.
3. Inspectez la tension du câble : Confirmez que le câble atteint le point de montage sans tension inutile, car une tension excessive peut affecter l'alimentation stable.
4. Vérifiez le voyant d'alimentation : Vérifiez si le premier voyant d'alimentation affiche l'état de démarrage attendu décrit dans le manuel de l'appareil, car le comportement du voyant peut varier selon le modèle.
5. Confirmez la préparation : Continuez uniquement lorsque le capteur alimenté par USB a une alimentation stable et aucun problème de connexion visible avant de commencer l'appairage.

Si le capteur alimenté par USB perd de l'alimentation ou redémarre de manière inattendue, revérifiez l'adaptateur, le câble et l'enfoncement du connecteur avant de continuer. Une connexion d'alimentation faible ou une tension excessive du câble peut indiquer une connexion instable qui doit être corrigée avant l'appairage.

Vérifications du câblage des bornes, relais ou basse tension

Les vérifications du câblage des bornes, relais et basse tension doivent suivre le manuel de l'appareil, et l'alimentation doit être isolée là où le manuel l'exige avant le début de la vérification. Si les bornes étiquetées, la polarité ou la connexion prévue ne peuvent pas être confirmées, arrêtez-vous avant de continuer.

Les vérifications de la tension d'alimentation, de la polarité et du boîtier aident à confirmer que la connexion prévue correspond aux exigences de l'appareil et au contexte d'installation. Comme le rôle du relais, la charge et le câblage basse tension peuvent varier selon le modèle, utilisez la liste de contrôle ci-dessous pour confirmer chaque condition avant de continuer.

• Bornes étiquetées : Vérifiez que les bornes étiquetées correspondent au manuel de l'appareil. Si la fonction de la borne ne peut pas être identifiée, arrêtez-vous avant d'effectuer une connexion.
• Tension d'alimentation et polarité : Confirmez que la tension d'alimentation et la polarité correspondent aux exigences documentées. Si l'une ou l'autre ne peut pas être vérifiée, ne continuez pas.
• Rôle du relais et charge : Vérifiez si le rôle du relais ou la sortie du relais s'applique à l'appareil spécifique et à l'installation. Ne présumez pas que chaque configuration domotique nécessite le même câblage de relais.
• Boîtier : Vérifiez que le boîtier est adapté à l'installation prévue et que les points de connexion restent protégés. Si l'état du boîtier est incertain, demandez des conseils spécifiques à l'appareil ou à un professionnel.
• Détente de câble : Confirmez que la détente de câble supporte le câblage basse tension sans tension de câble inutile. Si le mouvement du câble pourrait affecter la connexion, corrigez la condition avant de continuer.

Appairage du capteur avec le système domotique

L'appairage doit commencer seulement après que le capteur installé a une alimentation stable et un emplacement de montage fixe. Confirmez que le capteur est prêt pour le mode appairage avant de lancer la découverte dans l'application via le système domotique ou le hub.

Une incompatibilité de protocole, la distance du hub, les conditions du réseau ou l'état de l'application peuvent affecter la découverte dans l'application même lorsque le capteur est correctement alimenté. Si le capteur n'est pas découvert, vérifiez ces conditions avant de tenter à nouveau l'appairage.

1. Activez le mode appairage : Mettez le capteur installé en mode appairage selon le manuel de l'appareil, puis confirmez qu'il est prêt pour la découverte de l'appareil.
2. Lancez la découverte dans l'application : Ouvrez l'application du système domotique ou le hub et commencez la découverte dans l'application. Si le capteur n'apparaît pas, confirmez que le protocole sélectionné est pris en charge par les deux appareils.
3. Effectuez l'ajout de l'appareil : Sélectionnez le capteur découvert et terminez l'appairage. Continuez seulement après que l'appareil ajouté apparaît dans le système domotique.
4. Confirmez l'attribution de la pièce : Assignez le capteur à la pièce ou à l'emplacement prévu afin qu'il puisse être identifié plus facilement dans la plateforme domotique.
5. Vérifiez les entités exposées : Confirmez que les entités exposées attendues sont disponibles après l'appairage. Si seulement une partie des informations attendues de l'appareil apparaît, laissez au système domotique le temps de terminer la mise à jour avant de vérifier à nouveau.
6. Vérifiez la visibilité dans l'automatisation : Confirmez que le capteur appairé est disponible pour la visibilité dans l'automatisation. Si ce n'est pas le cas, examinez le résultat de l'appairage, le protocole, le hub et l'état de l'application avant de réessayer.

Si le capteur apparaît en ligne mais expose des entités incomplètes, les informations disponibles du capteur peuvent dépendre du protocole, du hub, de l'état de l'application ou de la plateforme. Confirmez l'état de l'appareil avant de continuer et laissez la conception des automatisations jusqu'à ce que les entités exposées attendues deviennent disponibles.

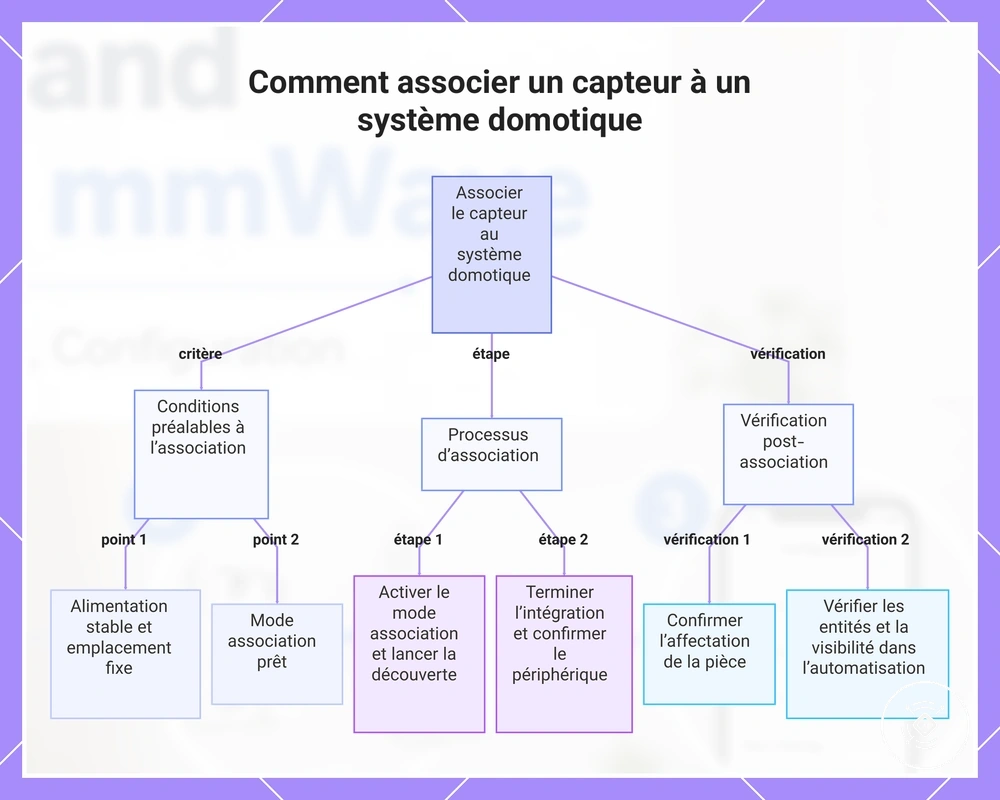

Ce graphique présente le processus étape par étape pour associer un capteur, y compris les prérequis, les principales étapes d’association et les vérifications post-association.

Découverte de l'appareil et jonction au réseau

La découverte de l'appareil nécessite que le capteur soit en mode appairage, à une distance appropriée du hub, et confirmé dans l'application après la jonction au réseau. Vérifiez le mode appairage, les conditions du réseau et la confirmation de la jonction à l'aide des étapes ci-dessous.

1. Activez le mode appairage : Mettez le capteur en mode appairage selon le manuel de l'appareil, puis confirmez que l'application ou le hub affiche le capteur comme détectable.
2. Vérifiez la distance du hub : Maintenez le capteur à une distance appropriée du hub pendant la découverte de l'appareil. Si la découverte échoue, un repositionnement peut aider lorsque la puissance du signal limite le résultat de la jonction.
3. Vérifiez l'état du réseau : Confirmez que la bande réseau ou la puissance maillée requise est disponible pour le protocole du capteur. Si l'état du réseau est inadapté, la jonction au réseau peut échouer.
4. Lancez la découverte dans l'application : Démarrez la découverte de l'appareil dans le système domotique et attendez que le capteur apparaisse. S'il n'apparaît pas, confirmez l'alimentation, le mode appairage et le protocole avant de réessayer.
5. Confirmez le résultat de la jonction : Terminez la jonction au réseau seulement après que l'application fournit une confirmation de jonction et que le capteur apparaît comme un appareil joint.

Si l'échec de la découverte persiste, réinitialisez ou réessayez le processus d'appairage uniquement comme décrit dans le manuel de l'appareil. Revérifiez le mode appairage, la distance du hub, la bande réseau, la puissance maillée et l'alimentation avant de tenter une autre jonction au réseau.

Attribution de la pièce et visibilité dans l'automatisation

La configuration n'est pas terminée tant que le capteur appairé n'a pas l'attribution de pièce correcte et n'est pas visible pour les automatisations. Confirmez l'attribution de la pièce, l'entité d'occupation, l'entité de présence et l'état de disponibilité avant d'utiliser le capteur installé dans un sélecteur d'automatisation.

Si le capteur est attribué à la mauvaise pièce ou qu'une entité exposée reste masquée, l'appareil peut être difficile à identifier ou à sélectionner dans les automatisations. Vérifiez les conditions de visibilité suivantes avant d'apporter d'autres modifications aux automatisations.

• Attribution de la pièce : Vérifiez que le capteur installé est attribué à la pièce prévue. Si le mappage de la pièce est incorrect, mettez-le à jour avant d'utiliser le capteur dans les automatisations.
• Entités d'occupation et de présence : Confirmez que l'entité d'occupation et l'entité de présence apparaissent après l'appairage. Les noms des entités peuvent varier selon la plateforme ou l'intégration.
• État de disponibilité : Vérifiez que le capteur signale un état d'appareil disponible. Si l'état de disponibilité indique que l'appareil est indisponible, confirmez la connexion avant de compter sur la visibilité dans l'automatisation.
• Sélecteur d'automatisation : Ouvrez le sélecteur d'automatisation et vérifiez que le capteur apparaît comme un appareil utilisable. Si le capteur reste masqué, examinez l'attribution de la pièce et la disponibilité des entités exposées.

Test de détection initial après la configuration

Le test de détection initial confirme que l'installation et l'appairage fournissent un point de départ fonctionnel avant un calibrage plus approfondi. Il vérifie le fonctionnement de base plutôt qu'un calibrage parfait en contrôlant l'état d'occupation, l'état libre et le statut de l'application.

Entrez dans la pièce, restez immobile brièvement, puis quittez la zone de détection en observant l'état signalé du capteur. Utilisez la liste de contrôle ci-dessous pour comparer le mouvement physique avec le résultat de détection signalé.

• Réponse à l'entrée : Vérifiez que l'entrée dans la pièce fait passer le capteur à un état d'occupation. Si aucun changement n'apparaît, ajustez la position de test ou examinez les réglages actuels.
• Réponse à l'immobilité : Restez immobile et confirmez que l'état d'occupation se maintient. Si le capteur passe à un état libre de manière inattendue, le placement ou les réglages peuvent nécessiter un ajustement.
• Réponse à la sortie : Quittez la zone de détection et observez le délai de réponse avant que le capteur ne signale un état libre, en tenant compte des différences de modèle, de réglages et de conditions de la pièce.
• Statut de l'application : Vérifiez que le statut de l'application suit l'état d'occupation et l'état libre de manière cohérente. Les différences répétées entre la condition de la pièce et l'état signalé doivent être examinées.
• Stabilité de l'alimentation : Confirmez que le capteur reste alimenté sans coupures ou redémarrages répétés, car une alimentation instable peut affecter le résultat du test.
• Action suivante : Enregistrez le résultat comme réussi lorsque les états signalés restent cohérents, ajuster lorsque le placement ou les réglages semblent en cause, ou examiner lorsque le câblage, la stabilité de l'alimentation ou le signalement de l'application restent incohérents.

Le délai de réponse, une alimentation instable ou un statut d'application incohérent peut donner l'impression qu'un capteur fonctionnel est peu fiable. Répétez la même vérification de détection après avoir corrigé la condition visible, car comparer un seul changement contrôlé à la fois peut simplifier l'interprétation.

Utilisez les signaux de décision de la liste de contrôle pour déterminer l'étape suivante. Passez au calibrage après un résultat réussi, ajustez le placement ou les réglages lorsque le résultat du test change avec les conditions de la pièce, ou examinez le câblage et la stabilité de l'alimentation lorsque des signalements incohérents persistent.

Le premier test fournit une vérification pratique de la configuration avant qu'un calibrage plus détaillé ne commence. Une fois que l'état d'occupation, l'état libre et le statut de l'application restent cohérents, continuez avec l'étape suivante de la configuration en utilisant le résultat comme référence vérifiée.

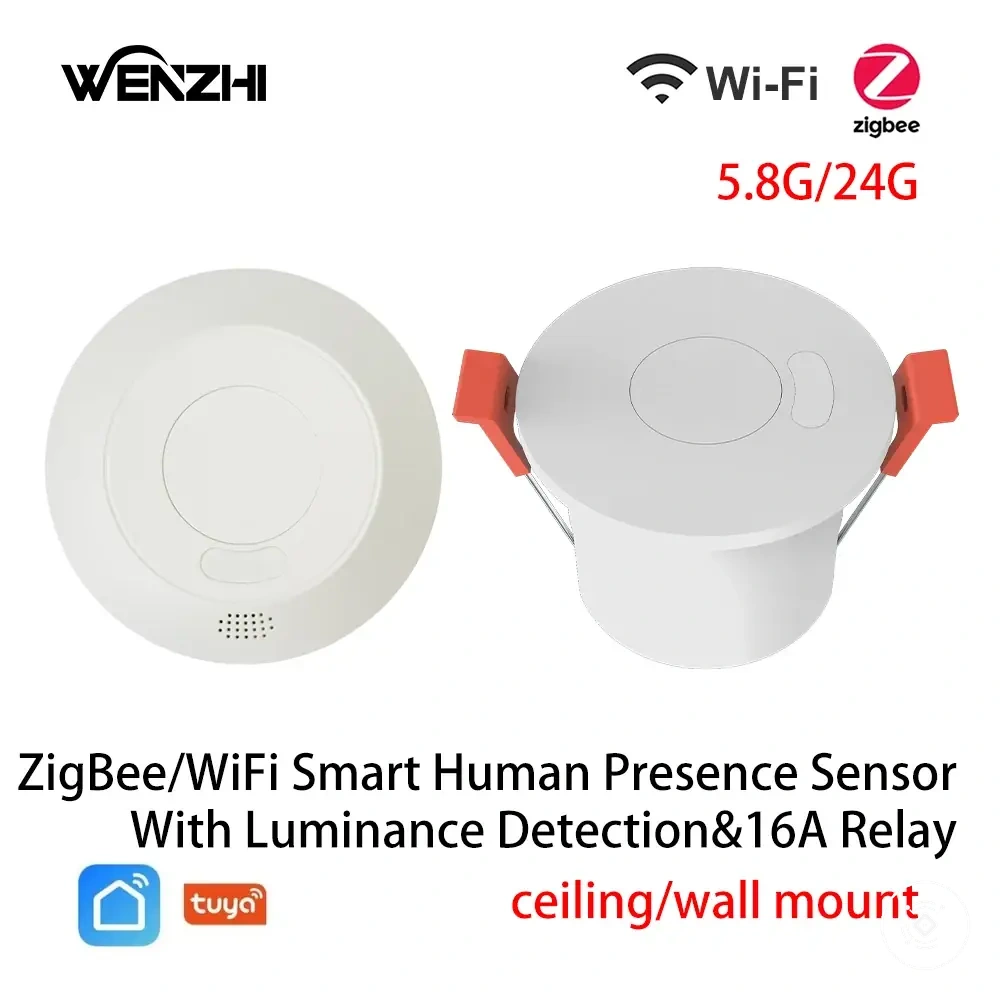

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

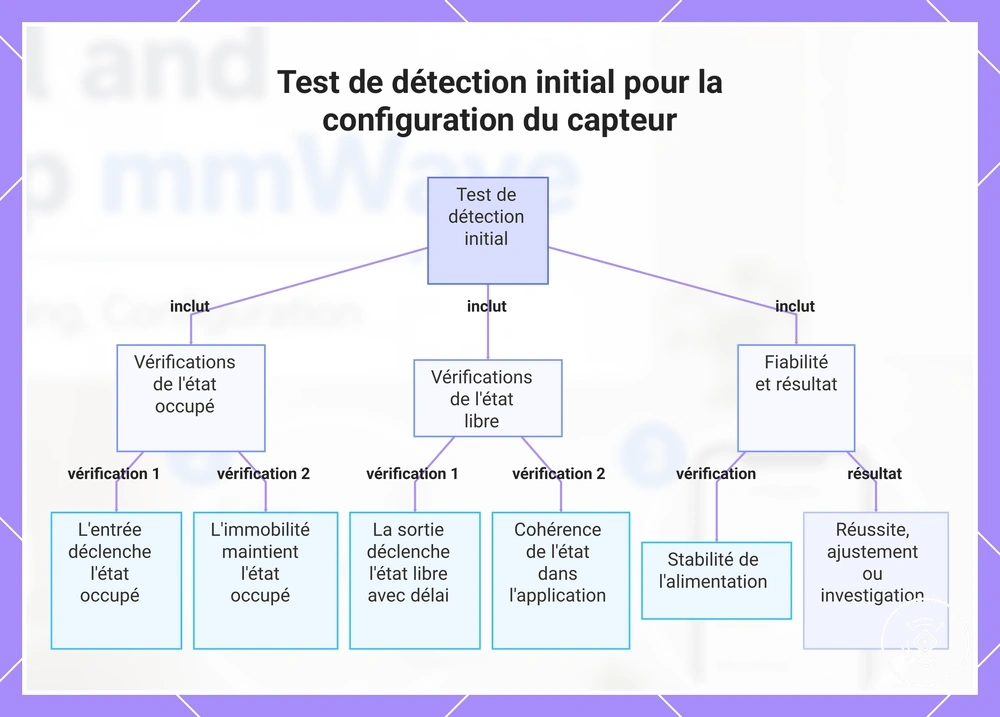

Ce graphique présente les principales vérifications et étapes de décision pour le test de détection initial, qui vérifie le fonctionnement de base du capteur avant l'étalonnage.

Réponse de présence et test d'état libre

La réponse de présence et le test d'état libre comparent les états occupé et inoccupé de la pièce sans supposer de temps de réponse exact. Étant donné que le réglage du délai, le modèle et les conditions de la pièce peuvent affecter la temporisation, utilisez les étapes ci-dessous pour vérifier la réponse attendue.

L'immobilité et la vacance de la pièce peuvent influencer la façon dont le capteur change d'état. Répétez le même test local dans des conditions similaires lorsque le résultat n'est pas clair.

1. État occupé : Entrez dans la pièce et confirmez que l'application signale un état occupé. Si l'application reste libre, le résultat peut indiquer un problème de configuration.
2. Vérification d'immobilité : Restez dans la zone de détection et vérifiez que l'application continue de signaler l'état occupé. Un état libre inattendu peut indiquer que la configuration actuelle nécessite un examen.
3. Vacance de la pièce : Quittez complètement la pièce et observez si l'application signale un état libre après le réglage du délai configuré. Le temps de réponse peut varier selon le modèle, les réglages et les conditions de la pièce.
4. Réponse attendue : Comparez l'état occupé et l'état libre signalés avec la condition réelle de la pièce. Si l'état signalé ne correspond pas à la réponse de présence ou à la vacance de la pièce après des vérifications répétées, traitez le résultat comme un problème de configuration.

Vérifications de la stabilité du signal et du statut de l'application

La stabilité du signal signifie que le capteur reste en ligne et signale son état de manière cohérente après la configuration initiale. Confirmez le statut de l'application, la puissance du signal et la stabilité de l'alimentation avec la liste de contrôle ci-dessous.

Les coupures répétées doivent être traitées comme un problème de stabilité plutôt que de calibrage. Vérifiez d'abord les points ci-dessous, puis passez au calibrage et réglages seulement après que le capteur reste disponible de manière cohérente.

• Statut en ligne : Confirmez que le capteur reste en ligne sans déconnexions répétées. Des changements fréquents entre le statut en ligne et hors ligne peuvent indiquer des coupures répétées.
• Puissance du signal : Vérifiez que la puissance du signal et la connexion réseau restent cohérentes à l'emplacement d'installation. Si la qualité de la connexion change notablement, examinez la distance du hub ou le placement avant de continuer.
• Voyant d'alimentation : Vérifiez que le voyant d'alimentation reste stable sans redémarrages inattendus ni perte d'alimentation. Si le voyant change de manière inattendue, inspectez l'adaptateur ou le câblage selon le type d'installation.
• Historique des événements : Examinez l'historique des événements pour confirmer que les mises à jour de statut suivent l'activité normale de la pièce. Des lacunes répétées ou des événements inattendus peuvent indiquer une condition nécessitant une investigation.
• Disponibilité des entités : Vérifiez que la disponibilité des entités reste cohérente dans l'application. Si les entités disparaissent ou deviennent indisponibles de manière répétée, confirmez la stabilité de la connexion avant de continuer.

Erreurs de configuration courantes qui affectent la détection

La plupart des problèmes de détection liés à la configuration proviennent de la position physique du capteur, des objets en mouvement, de la connexion d'alimentation, du câblage ou de la stabilité de l'appairage. Ces conditions peuvent contribuer à de fausses détections, à une absence de présence ou à une configuration instable, selon le modèle et l'environnement de la pièce.

Les erreurs physiques incluent un angle inadapté, une obstruction, le mouvement d'un ventilateur ou d'un rideau, et des surfaces réfléchissantes à proximité. Les erreurs électriques et de connexion incluent un adaptateur faible, une borne desserrée ou un réseau instable. Utilisez la liste de contrôle diagnostique ci-dessous pour identifier la première correction.

• Angle ou obstruction : Un capteur mal dirigé ou une ligne de visée obstruée peut contribuer à une absence de présence. Revérifiez l'angle de montage et retirez les obstructions à proximité avant de modifier les réglages de détection.
• Mouvement de ventilateur ou de rideau : Un mouvement répété près du capteur peut contribuer à de fausses détections. Arrêtez ou isolez temporairement l'objet en mouvement pour voir si le symptôme change.
• Objet réfléchissant : Une surface réfléchissante à proximité peut affecter la détection différemment selon le modèle et les conditions de la pièce. Repositionnez le capteur ou l'objet lorsque le symptôme semble lié à cette surface.
• Adaptateur faible : Un adaptateur inadapté ou instable peut provoquer des redémarrages, des coupures ou des signalements incohérents. Confirmez que l'adaptateur correspond au manuel de l'appareil et que l'alimentation reste stable.
• Borne ou câblage desserré : Une connexion de borne incertaine peut interrompre l'alimentation ou le signalement d'état. Arrêtez-vous et vérifiez la connexion étiquetée par rapport au manuel de l'appareil avant de continuer.
• Réseau ou appairage instable : Des états hors ligne répétés ou des mises à jour manquantes peuvent indiquer un appairage ou des conditions réseau instables. Confirmez la disponibilité du hub, de l'application et du réseau avant de répéter la configuration.

Une fausse détection près d'un rideau en mouvement peut persister même lorsque l'appairage et l'alimentation sont stables, tandis qu'une absence de présence derrière un meuble peut pointer vers un angle ou une obstruction. Corrigez d'abord les conditions physiques et de connexion, puis envisagez le calibrage seulement si le symptôme persiste.

Si la première correction ne résout pas le symptôme, utilisez les problèmes de configuration pour continuer avec un processus de diagnostic plus large. Évitez de modifier plusieurs conditions à la fois, car cela peut rendre la cause originale plus difficile à identifier.

Commencez par la condition la plus étroitement liée au symptôme, vérifiez le résultat et passez à la vérification suivante seulement si nécessaire. Le calibrage peut être approprié après que le placement, l'alimentation, le câblage et la stabilité de l'appairage ont été confirmés.

Voici des exemples de produits qui peuvent faciliter la comparaison. Avant d’acheter, vérifiez toujours les critères de compatibilité, les caractéristiques essentielles et les détails du produit.

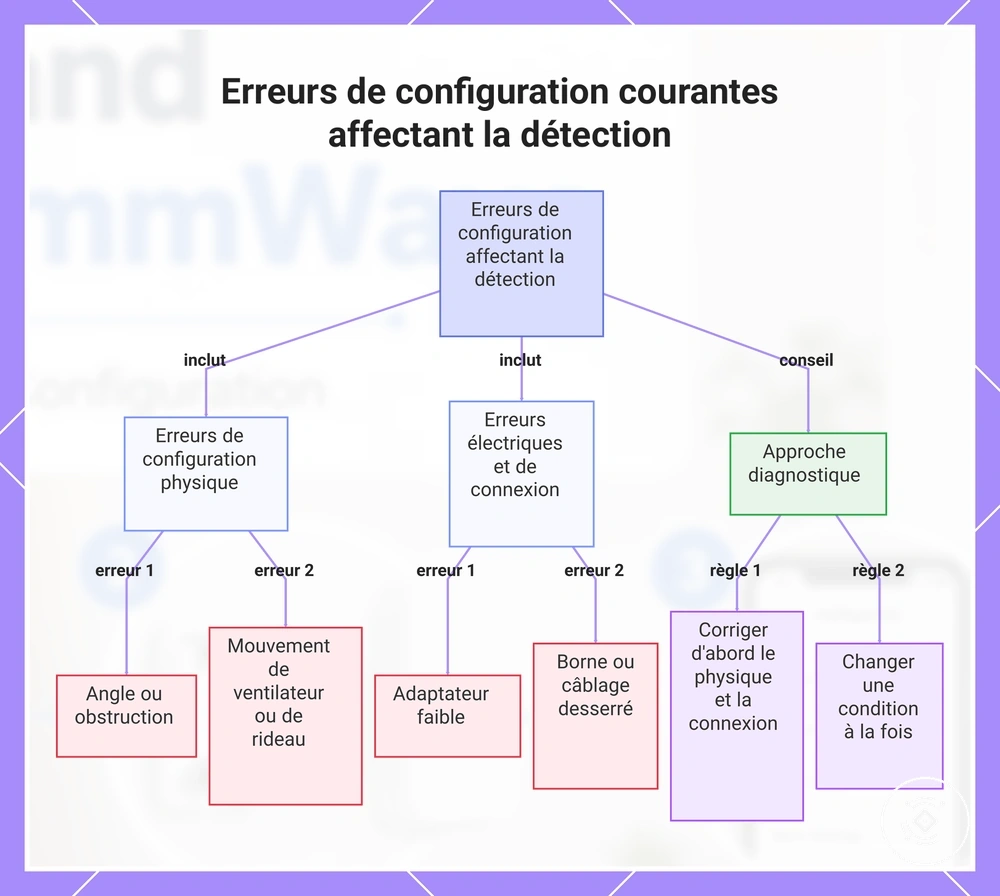

Ce graphique catégorise les erreurs de configuration courantes qui provoquent une fausse détection ou une absence de présence, et fournit des conseils de diagnostic pour les corriger.

Angle obstrué, objets en mouvement et surfaces réfléchissantes

Un angle obstrué, des objets en mouvement et des surfaces réfléchissantes peuvent perturber la détection en limitant la ligne de visée ou en ajoutant de l'activité dans le champ de vision du capteur. Selon les conditions de la pièce et le modèle du capteur, le résultat peut apparaître comme une fausse occupation ou une détection manquée.

Un capteur orienté vers un rideau déplacé par un ventilateur peut rester en état occupé alors que la pièce est vide, tandis que des meubles bloquant la même vue peuvent provoquer une absence de présence. Utilisez les vérifications ci-dessous pour identifier la source physique probable et effectuer le premier ajustement local.

• Angle obstrué : Un angle bloqué ou mal dirigé peut réduire la ligne de visée et contribuer à une détection manquée. Vérifiez si des meubles ou des éléments de la pièce obstruent la vue du capteur, puis ajustez l'angle si nécessaire.
• Mouvement de ventilateur : Un ventilateur dans le champ de vision du capteur peut agir comme une source de mouvement et contribuer à une fausse occupation dans certaines conditions. Arrêtez le ventilateur temporairement et comparez l'état signalé.
• Mouvement de rideau : Un rideau se déplaçant près de la zone de détection peut créer une activité dans la pièce qui affecte l'état du capteur. Fixez le rideau temporairement ou réorientez la vue du capteur pour voir si le symptôme change.
• Robot aspirateur : Un robot aspirateur se déplaçant dans la zone surveillée peut être interprété comme une occupation pendant son activité. Comparez l'état du capteur lorsque le robot aspirateur est à l'arrêt et en mouvement pour confirmer s'il s'agit de la source locale.
• Surfaces réfléchissantes : Une surface réfléchissante peut affecter la détection différemment selon sa position, son matériau et le modèle du capteur. Modifiez l'angle du capteur ou déplacez légèrement l'objet réfléchissant pour voir si le risque de détection diminue.

Alimentation faible, câblage desserré et appairage instable

Une alimentation faible, un câblage desserré et un appairage instable peuvent provoquer des coupures, un statut retardé ou un échec de découverte avant que le capteur ne soit considéré comme défectueux. Vérifiez d'abord le calibre de l'adaptateur, l'enfoncement du câble, le serrage des bornes, la distance du hub et le statut de jonction au réseau.

Les vérifications de base de la configuration doivent précéder toute hypothèse de défaillance de l'appareil, car un comportement intermittent peut résulter d'une alimentation instable, d'une connexion desserrée ou d'une instabilité de l'appairage. Si le câblage n'est pas clair ou implique une installation connectée au secteur, arrêtez-vous et demandez des conseils spécifiques à l'appareil ou à un professionnel avant de continuer.

Utilisez la liste de contrôle ci-dessous pour relier chaque condition de configuration au symptôme observé et à une première vérification sécurisée.

• Calibre de l'adaptateur : Un calibre d'adaptateur inadapté peut contribuer à une alimentation instable ou à des coupures. Confirmez que l'adaptateur correspond aux exigences de l'appareil et vérifiez si le voyant d'alimentation reste stable.
• Enfoncement du câble : Un câble partiellement enfoncé peut interrompre l'alimentation ou provoquer des mises à jour de statut retardées. Vérifiez que chaque connecteur est complètement enfoncé avant de répéter le test.
• Serrage des bornes : Un câblage desserré au niveau d'une borne peut contribuer à un fonctionnement intermittent. Vérifiez uniquement la condition visible autorisée par le manuel de l'appareil et arrêtez-vous si le câblage n'est pas clair ou est connecté au secteur.
• Distance du hub : Une distance excessive du hub peut contribuer à un appairage instable ou à un échec de découverte. Réduisez temporairement la distance pour voir si la connexion devient plus stable.
• Statut de jonction au réseau : Une jonction au réseau incomplète peut laisser le capteur hors ligne ou retarder le signalement du statut. Confirmez que le capteur reste joint avant de tenter à nouveau l'appairage.
