mmWave Varlık Sensörü Yerleşimi: Güvenilir Oda Algılama İçin

mmWave varlık sensörü yerleşimi, sensörün güvenilir oda algılaması gereken kullanılan alanla eşleştirilmesiyle başlar. Algılama alanı, hedeflenen alan içindeki normal aktiviteyi kapsamalı, aynı zamanda hedef alanın ötesinde gereksiz kapsamadan kaçınmalıdır. Oda düzeni, görüş alanı, montaj türü, sensör açısı ve yakındaki sınırlar, kalibrasyon başlamadan önce yerleşimi etkiler.

Yerleşim, mmWave varlık sensörünün görüş alanını oda ve amaçlanan algılama bölgesiyle hizalamak sürecidir. Montaj yüksekliği, sensör açısı, tavana montaj, duvara montaj veya gömme montaj seçenekleri, kapsama alanının oturma alanları, hareket yolları ve diğer kullanılan alanlarla nasıl eşleştiğini değiştirebilir. Kalibrasyon, bu yerleşim kararını takip etmelidir çünkü hassasiyet ayarları uygun olmayan bir montaj konumunu tam olarak telafi edemez.

Bir oda planlanırken, önce insanların kalması veya hareket etmesi beklenen yerler belirlenmeli, ardından algılama alanını bu kullanılan alanlara yönlendiren bir tavan montajı veya duvar montajı seçilmelidir. Sensör bir kapıya, yakındaki bir duvara veya bitişik bir odaya bakarsa, taşma riski artabilir, bu nedenle son montaj konumu algılama bölgesini amaçlanan odaya odaklı tutmalıdır.

Bu yerleşim kararları, güvenilir algılama için temel oluşturur. Kullanılan alan, görüş alanı, montaj yüksekliği, sensör açısı ve oda sınırları değerlendirildikten sonra, belirli kurulum için algılama kapsamını iyileştirmek amacıyla kalibrasyon kullanılabilir.

Yerleşim, mmWave algılama kapsamını nasıl değiştirir

mmWave varlık sensörü yerleşimi, algılama alanının neleri kapsayabileceğini değiştirir; algılama kapsamı ise sensör konumu, açısı ve çevredeki odaya bağlıdır. Güvenilir algılama, sensörün nereye yönlendirildiğinden etkilenirken, oda düzeni ve yakındaki nesneler sensörün neyi algıladığını veya kaçırdığını etkileyebilir.

Sensör konumu, algılama alanının oda boyunca nasıl yayıldığını belirlerken, açı, menzil, engel ve yansıma etkin kapsama alanını değiştirebilir. Mobilyalar, duvarlar ve diğer yüzeyler algılama alanını değiştirebilir; nihai sonuç hem sensör modeline hem de kurulum ortamına bağlıdır. mmWave varlık sensörü rehberi, odaya özel kararları incelemeden önce yerleşimin arkasındaki temel kavramları tanıtır.

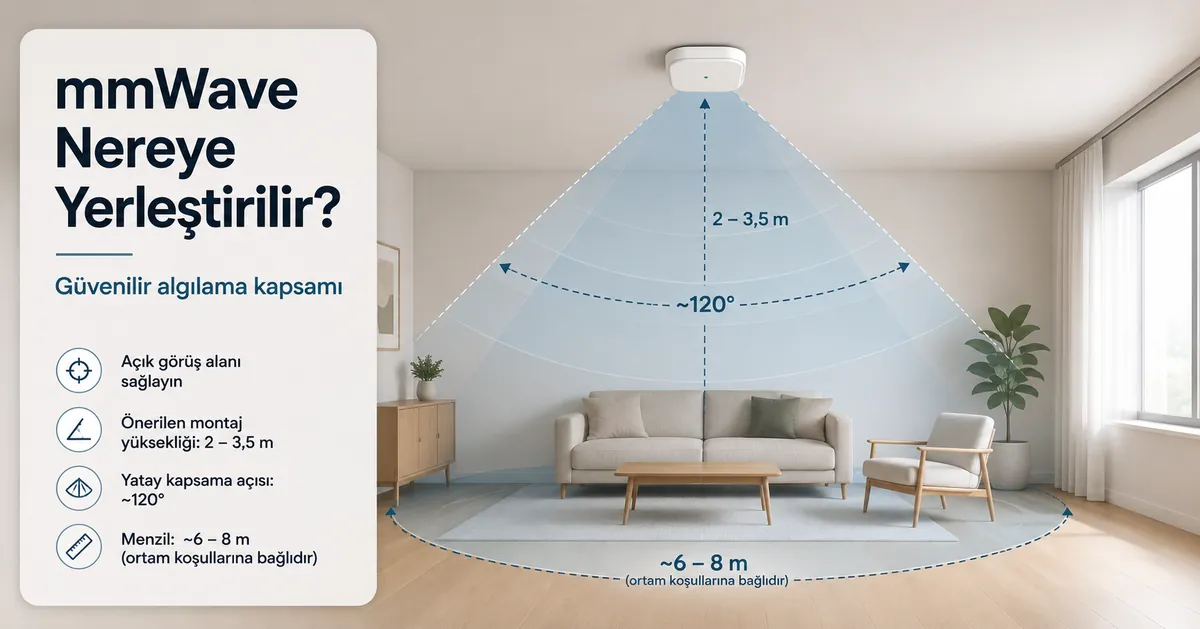

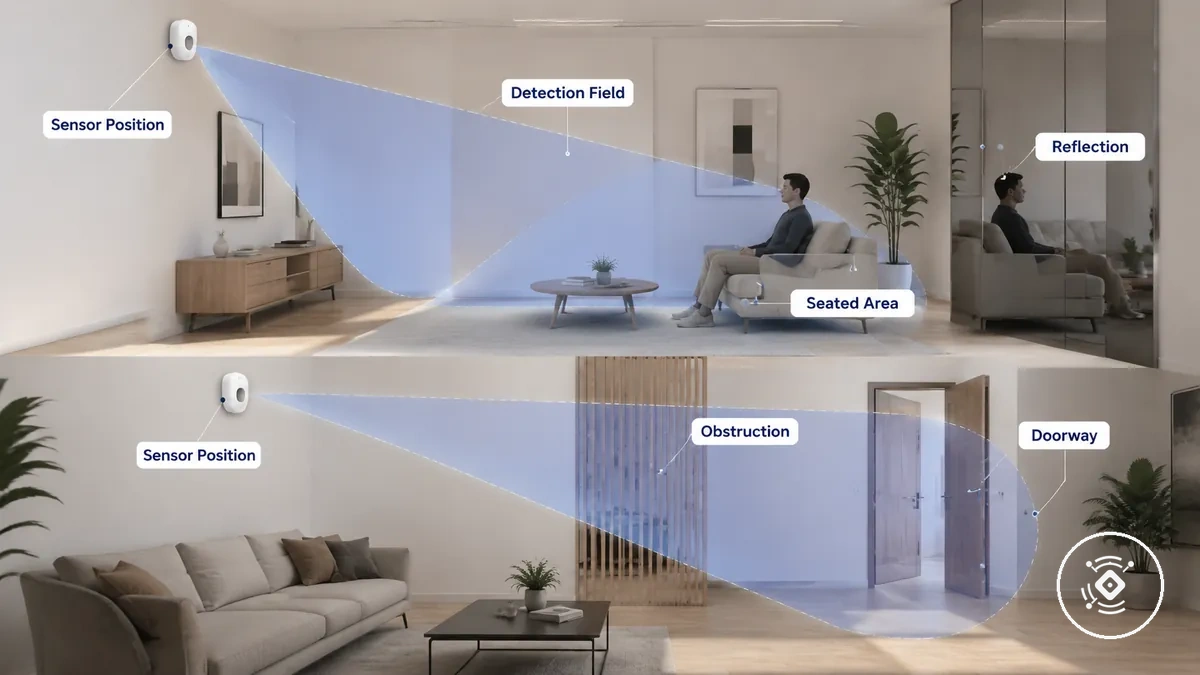

Yerleşimin mmWave algılama kapsamını nasıl değiştirdiğini basit bir oda şemasıyla anlamak daha kolaydır. Aşağıdaki görsel, sensör konumu, açısı ve yakındaki sınırların algılama alanını ve oda kapsamını nasıl şekillendirdiğini gösterir.

Sensör bir oturma alanına yönlendirildiğinde, algılama alanı amaçlanan kullanılan alana odaklı kalabilir. Bir kapıya yönlendirildiğinde, oda düzeni, menzil ve sensör ayarlarına bağlı olarak bunun yerine giriş yakınındaki hareket dahil edilebilir. Bu genel bakış, hedef oda alanını seçmenize hazırlarken, algılama bölgeleri ve hassasiyet, ilgili ayarların oda kapsamını nasıl daha fazla etkileyebileceğini açıklar.

• Hedeflenen kapsama: Algılama alanı, hedef oda içindeki oturma alanına yönlendirilir.
• Hedeflenmeyen kapsama: Algılama alanı bir kapıya doğru uzanır ve bu, yerleşim koşullarına bağlı olarak yanlışlıkla algılama veya varlığın kaçırılması riskini artırabilir.

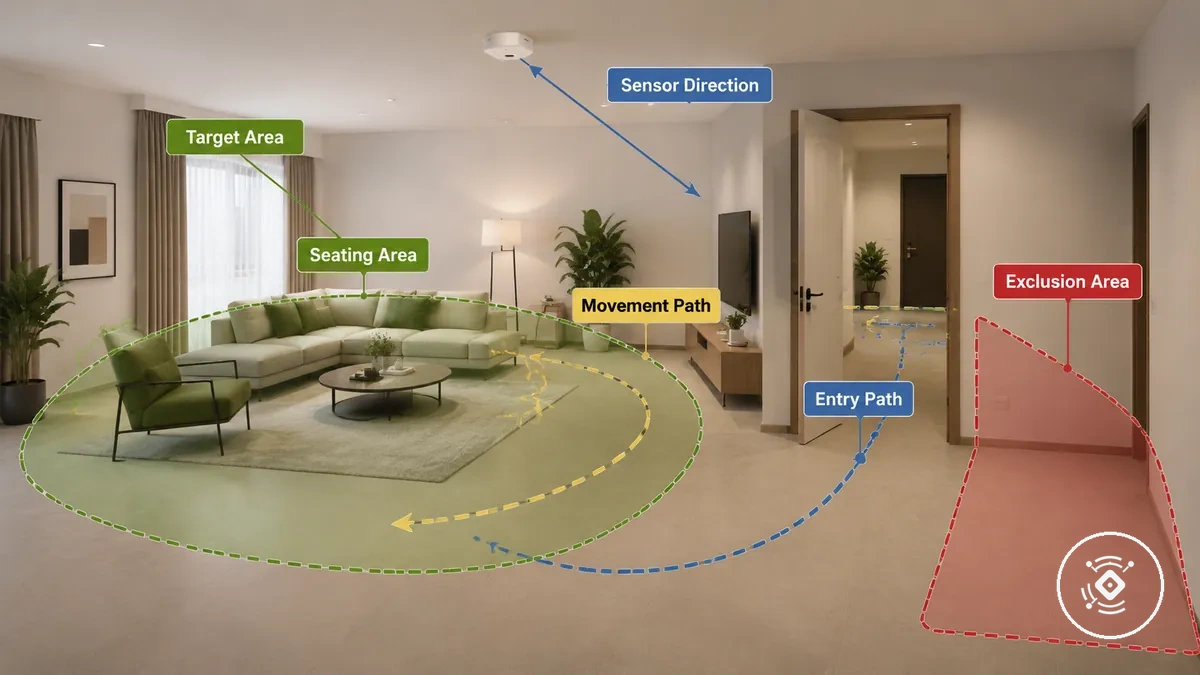

Sensörün algılaması gereken oda alanını seçin

Hedef alan, güvenilir doluluk algılamasının en önemli olduğu odanın bölümü olmalıdır. Yerleşim kararları, kullanılan alanla başlamalıdır çünkü en yüksek doluluk değerine sahip oda alanı, bir montaj konumu seçilmeden önce algılama önceliği almalıdır. En uygun hedef alan, oda aktivitesine, mobilya konumuna ve amaçlanan otomasyon hedefine bağlıdır.

Bir oturma alanı, masa, yatak veya diğer birincil kullanılan alan, genellikle ara sıra kullanılan yürüme yollarından daha yüksek önceliği hak eder. Bir hareket yolu ve bir giriş yolu, oda kullanımı bir kapıdan geçişin veya düzenli hareketin algılanmasına bağlı olduğunda da önemli olabilir. Mobilya konumu ve bitişik sınır, algılama bölgesinin kapsama hedefinin dışında kalması gereken yakındaki alanlar yerine anlamlı aktiviteye odaklı kalması için dikkate alınmalıdır.

Bir montaj konumu seçmeden önce sensörün algılaması gereken oda alanını seçin. Aşağıdaki açıklamalı düzen, kurulum ayrıntılarından önce yerleşim kararlarını düzenlemek için öncelik ve hariç tutma alanlarını belirler.

Algılanması gereken, algılanabilen ve algılanmaması gereken alanları ayırmak için bu kontrol listesini kullanın. Nihai öncelik, oda kullanımına, doluluk davranışına ve otomasyon hedefine bağlıdır.

• Ana kullanılan alan: Doluluğun en önemli olduğu oturma alanına, masaya, yatağa veya başka bir konuma öncelik verin.
• Hareketsiz varlık noktası: Kullanıcıların uzun süre oturmuş veya hareketsiz kalabileceği yerleri dahil edin.
• Hareket yolu: Yalnızca amaçlanan oda aktivitesini desteklediklerinde ortak yürüme yollarını dahil edin.
• Giriş yolu: Giriş algılaması amaçlanan otomasyon hedefini desteklediğinde kapıyı dahil edin.
• Mobilya konumu: Mobilyaların öncelikli alanın görünürlüğünü azaltıp azaltmadığını kontrol edin.
• Bitişik sınır: Koridorları veya yakındaki odaları, doluluk algılamasını etkilememeleri gerektiğinde birincil algılama bölgesinin dışında tutun.

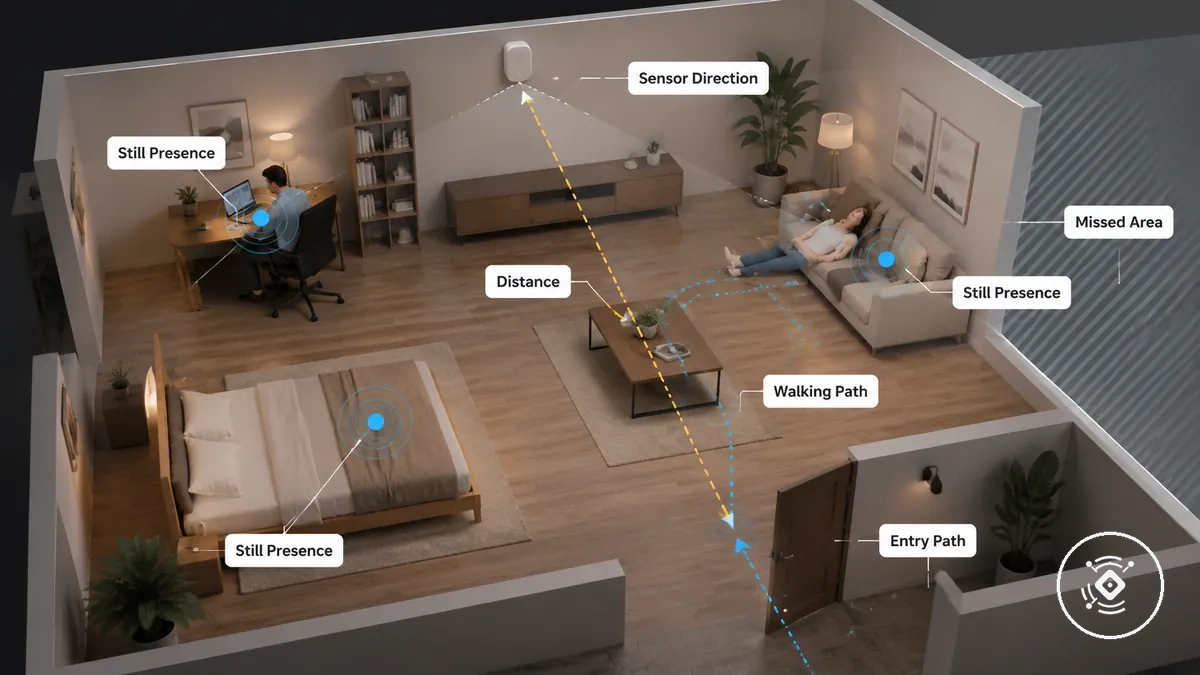

Hareketsiz varlık noktaları ve hareket yolları

Bir kişi bir masada çalışırken, bir kanepede dinlenirken veya bir yatakta uyurken zaman geçirdiğinde, bu hareketsiz varlık noktası genellikle yalnızca kısa süreli kullanılan alanlardan daha yüksek yerleşim önceliğini hak eder. Güvenilir varlık algılaması mesafe, açı, süre ve ince mikro harekete bağlı olabilir; bu nedenle, doluluk noktası tercih edilen algılama yönünün dışında olduğunda algılamanın kaçırılması daha olası hale gelebilir. Hareketsiz varlık noktaları ve hareket yolları, aşağıda gösterildiği gibi farklı yerleşim öncelikleri oluşturur.

Bir geçit veya giriş yolunda düzenli yürüme, amaçlanan oda aktivitesinin bir parçası olduğunda hareket yolları dikkate alınmalıdır. Aşağıdaki örnekler, sabit doluluk noktalarını hareket rotalarından ayırarak yerel oda-alanı kararının en önemli konuma öncelik vermesini sağlar.

• Oturma noktası: Uzun süre kullanılan bir masa, kanepe veya yatak genellikle birincil hareketsiz varlık konumu haline gelir.
• Ayakta durma noktası: Bir kişinin ayakta kaldığı bir aktivite noktası, doluluk kısa bir duraklamadan daha uzun sürdüğünde öncelik kazanabilir.
• Yürüme yolu: Düzenli hareket amaçlanan oda kullanımını desteklediğinde bir geçit dahil edilebilir.
• Giriş yolu: Giriş olaylarının statik varlıktan daha önemli olup olmamasına bağlı olarak bir kapı daha yüksek veya daha düşük öncelik alabilir.
• Gözden kaçan hareketsiz alan: Uygun olmayan bir mesafe veya açıdaki hareketsiz bir varlık noktası, algılamanın kaçırılma olasılığını artırabilir; bu nedenle sabit doluluk noktasının mı yoksa hareket yolunun mu öncelikli olduğuna karar verin.

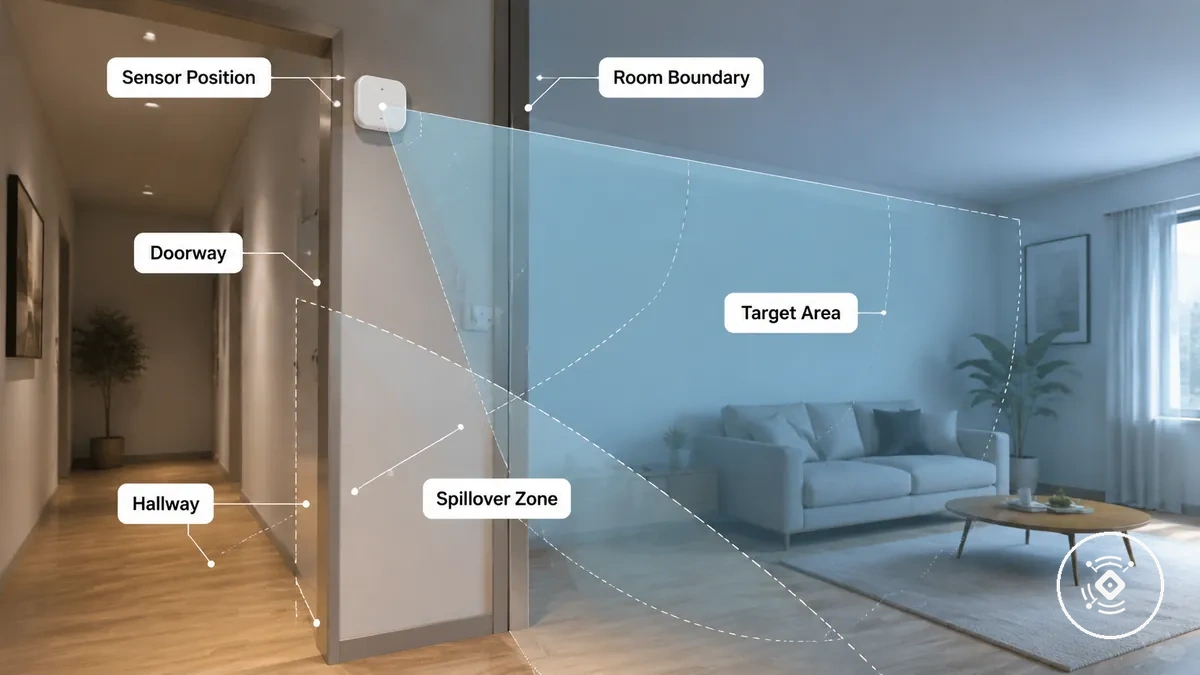

Kapılar, koridorlar ve bitişik oda sınırları

Kapılar, koridorlar ve bitişik oda sınırları; kapı açıklığı, sınır hizalaması veya mesafe, hedef oda dışındaki aktivitenin algılama alanına girmesine izin verdiğinde amaçlanan algılama bölgesini etkileyebilir. Bir kapı veya oda kenarı sensör yönüyle hizalandığında taşma riski ve yanlış doluluk algılaması daha olası hale gelebilir; bu nedenle yerleşim, amaçlanan algılama alanını önemli olan odaya odaklı tutmalıdır. Kapılar, koridorlar ve bitişik oda sınırları, aşağıda gösterildiği gibi algılama taşmasını etkiler.

Sınır koşulları, hangi alanların doluluk tetiklemesi gerektiğini ve hangilerinin tetiklememesi gerektiğini değiştirir. Aşağıdaki örnekler, kapıların, koridorların, duvarların ve yakındaki odaların, ilgisiz alanları algılama sınırının dışında tutarken amaçlanan algılama bölgesini nasıl etkileyebileceğini gösterir.

• Kapı: Açık bir kapı, hizalaması algılamayı bitişik bir alana yönlendirdiğinde taşma riskini artırabilir.
• Koridor: Bir koridor, yalnızca amaçlanan algılama alanına kasıtlı olarak dahil edildiğinde doluluğa katkıda bulunmalıdır.
• Duvar: Bir duvar oda sınırını tanımlar, ancak sınır davranışı düzene, mesafeye, sensör yönüne, malzemeye ve ayarlara göre değişiklik gösterebilir.
• Yakındaki oda: Yakındaki bir odadaki aktivite, doluluk hedefinin bir parçası olmadığında genellikle amaçlanan algılama alanının dışında kalmalıdır.

Kapı veya duvar hizalaması bitişik alanlar hakkında soru işareti yaratıyorsa, duvar arkasını algılama sınırları, yakındaki odaların doluluk tetiklemesi gerektiğini varsaymadan ek sınır açıklaması sağlar.

Montaj türünü algılama alanına göre eşleştirin

Montaj türünü algılama alanına göre eşleştirmek için odanın kapsama ihtiyaçlarıyla uyumlu olan montaj stilini seçin. Montaj türü kapsama davranışını etkiler; en uygun yerleşim seçimi oda geometrisine, kurulum yüzeyine, amaçlanan doluluğa ve sensör modeline bağlı olabilir.

Tavana montaj, açık bir alan boyunca daha geniş bir görüş alanı sağlayabilirken, duvara montaj genellikle belirli bir kullanılan alana yönlendirilebilen daha yönlü kapsama sunar. Gömme montaj, kurulum yüzeyiyle bütünleşebilir ancak sabit konumu ayarlanabilirliği azaltabilir ve bir yerleşim seçimi yaparken kör nokta riski ve kapsama sınırlarına daha fazla dikkat edilmesini gerektirebilir.

Montaj türünü algılama alanına göre eşleştirmek için her montaj stilinin kapsama davranışını ve pratik sınırlamalarını nasıl değiştirdiğini karşılaştırın. Aşağıdaki karşılaştırma, bir seçeneği evrensel olarak uygun görmek yerine montaj türünü oda kapsama ihtiyaçlarıyla ilişkilendirmeye yardımcı olur.

Montaj türü	Kapsama davranışı	Yerleşim avantajı	Ana sınırlama	En uygun koşul
Tavana montaj	Yukarıdan açık kapsama ile geniş görüş alanı	Daha geniş oda düzenlerine uygun olabilir	Kör nokta riski yükseklik ve oda geometrisine göre değişebilir	Geniş oda kapsaması öncelikli olduğunda
Duvara montaj	Ayarlanabilir yönlendirme ile yönlü kapsama	Belirli bir kullanılan alana odaklanabilir	Kapsama, açı ve yerleşim yönüne bağlıdır	Hedeflenen algılama tercih edildiğinde
Gömme montaj	Kurulum yüzeyiyle hizalanmış sabit kapsama	Temiz yüzey entegrasyonu	Sınırlı ayarlanabilirlik bazı düzenlerde kör nokta riskini artırabilir	Kurulum yüzeyi ve oda düzeni amaçlanan algılama alanını desteklediğinde

Montaj türü algılama alanına göre eşleştirildikten sonra, seçilen yerleşim için montaj yaklaşımını iyileştirmek üzere kurulum ve ayar ile devam edin.

Açık oda kapsaması için tavana yerleşim

Tavana yerleşim, sensörün geniş bir kullanılan alanı yukarıdan gözlemlemesi gerektiğinde açık oda kapsamasına uygun olabilir. Bu yaklaşım, merkezi bir aktivite bölgesine sahip açık bir odaya uyabilir, ancak sonuç yine de odanın açıklığına, tavan konumuna ve algılama alanının şekline bağlıdır.

Yükseklik, merkezilik ve alan genişliği, sensörün odayı ne kadar geniş kapsadığını etkiler. Geniş kapsama, oturma alanlarını ve yürüme yollarını içerebilir, ancak duvarlar, kapılar veya diğer sınırların yakınında yönlü kontrolü azaltabilir.

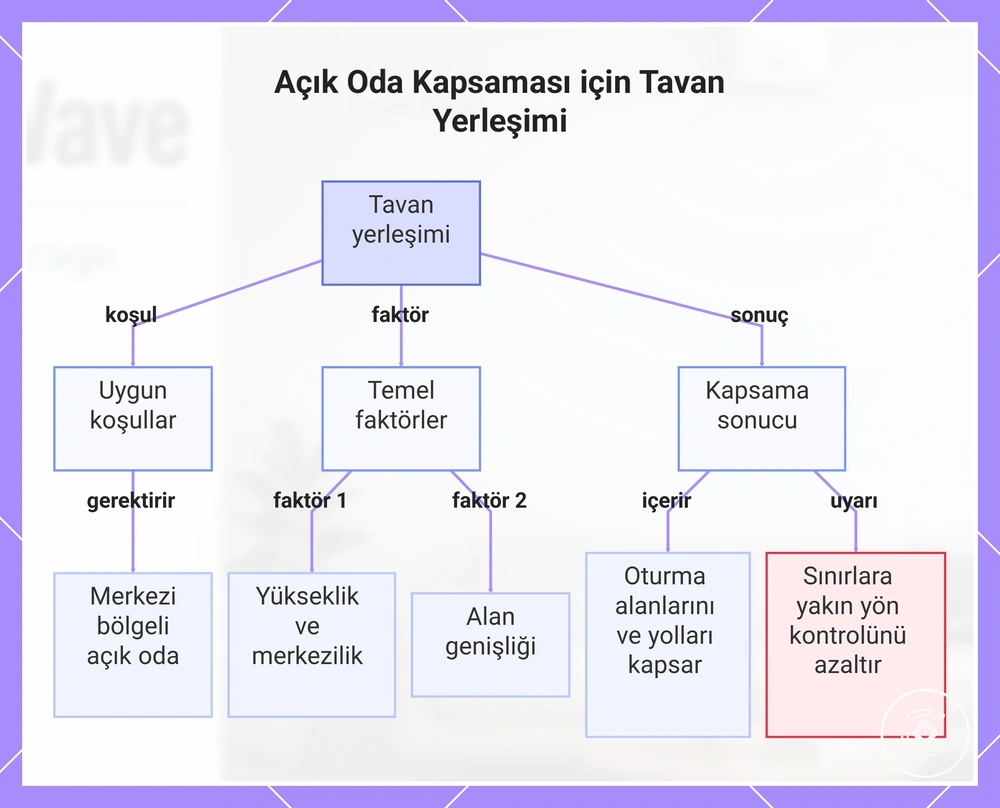

Bu grafik, açık oda sensör kapsaması için tavan yerleşiminin koşullarını, temel faktörlerini ve kapsama sonucunu gösterir.

Yönlü kapsama için duvara yerleşim

Duvara yerleşim, sensörün daha geniş bir algılama alanı yerine belirli bir kullanılan alana odaklanması gerektiğinde yönlü kapsamaya uygundur. Hedeflenen algılamanın etkinliği, duvar konumuna, bakış yönüne, açıya ve kullanılan alana olan mesafeye bağlıdır; bu nedenle sonuç, oda düzenine ve sensör yerleşimine göre değişiklik gösterebilir.

Duvar yerleşimi, yan engel ve olası kör nokta koşullarını dikkate alarak algılama alanını amaçlanan kullanılan alana yönlendirmek için duvar konumunu kullanır. Mobilyalar veya yakındaki nesneler algılama alanını kesintiye uğratabilir ve bir oturma alanına yöneltmek, geçen trafiğin istenmeyen doluluk algılamasını artırabileceği bir kapı veya koridora yöneltmekten daha hedefli algılama sağlayabilir.

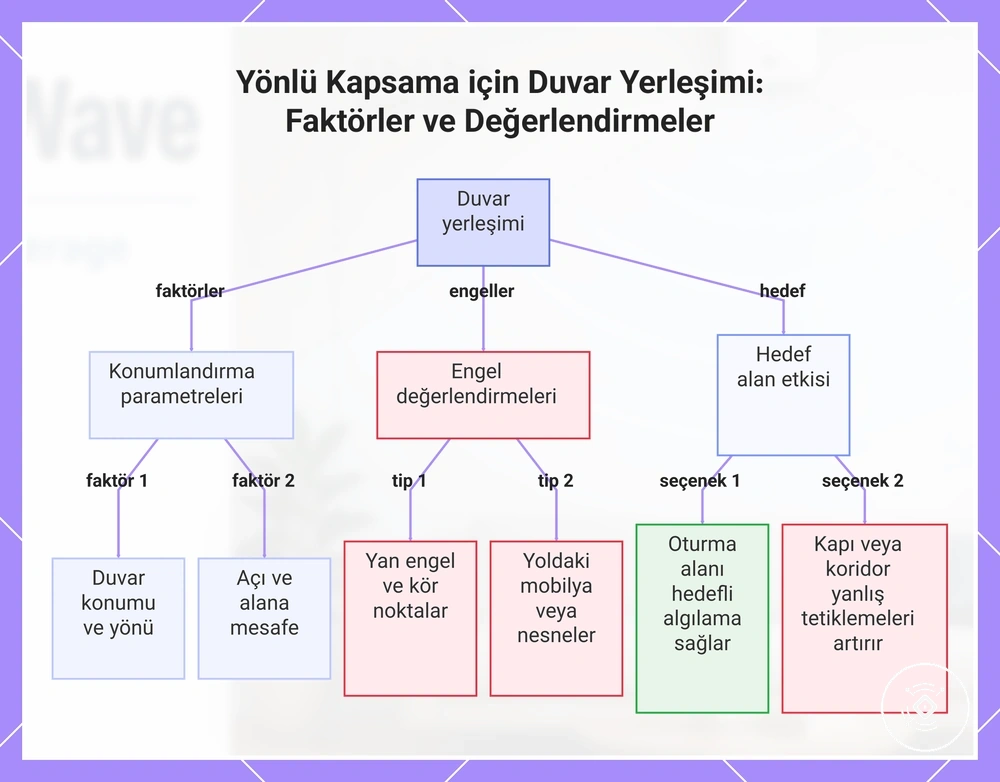

Bu grafik, duvar yerleşiminin sensör kapsamasını nasıl yönlendirdiğini, etkinliği etkileyen konumlandırma faktörlerini, yaygın engelleri ve farklı hedef alanlarının etkisini açıklar.

Gömme montaj yerleşimi ve sabit kapsama sınırları

Gömme montaj yerleşimi, sabit kapsaması oda geometrisi ve amaçlanan algılama alanıyla eşleştiğinde çalışabilir. Güvenilir kapsama, sabit açının kullanılan alanla hizalanıp hizalanmadığına bağlıdır; bu nedenle yerleşim seçimi, farklı gömme montajlarda aynı davranışı varsaymamalıdır.

Yüzey entegrasyonu, sensörü montaj yüzeyiyle hizalanmış tutabilir, ancak bu sabit açı, kullanılan alan algılama alanının dışında kaldığında bir alan sınırlaması veya kısıtlı kapsama oluşturabilir. Oda geometrisi, bir kör noktayı önlemek için alanın yeniden yönlendirilmesini veya ayarlanmasını gerektiriyorsa, ayarlanabilir bir montaj daha uygun yerleşim seçimi olabilir.

Montaj yüksekliğini ve sensör açısını ayarlayın

Montaj yüksekliği ve sensör açısı, montaj türü seçildikten sonra algılama alanının kullanılan alanla eşleşmesi için ayarlanmalıdır. Uygun montaj yüksekliği, eğim ve sensör açısı; sensör modeline, oda boyutuna, tavan yüksekliğine ve amaçlanan algılama yönüne bağlıdır; bu nedenle algılama güvenilirliği, sabit bir yerleşim kuralı yerine ayarlama gerektirebilir.

Montaj yüksekliği ve eğim, görüş alanını ve sensör ile kullanılan alan arasındaki mesafeyi şekillendirmek için birlikte çalışır. Küçük bir odada, daha düşük veya daha merkezi bir hedefleme konumu kapsama alanının odaklı kalmasına yardımcı olabilirken, daha büyük bir oda veya oturarak kullanım farklı bir sensör yönü gerektirebilir. Uygun ayarlama, oda geometrisine ve sensör modeline bağlıdır.

Mevcut olduğunda üretici talimatları izlenmelidir çünkü önerilen montaj yüksekliği, sensör açısı ve yükseklik aralığı modele göre değişiklik gösterebilir. Aşağıdaki tablo, montaj yüksekliği ve sensör açısının algılama yönünü nasıl düzenlediğini ve daha fazla ayarlama gerektiğinde neye işaret ettiğini gösterir.

Yerleşim değişkeni	Kontrol edilecek şey	Neden önemli olduğu	Ayarlama işareti
Montaj yüksekliği	Kullanılan alana olan mesafe	Görüş alanını ve kapsama alanını etkiler	Hedeflenen alan uygun kapsama almıyorsa ayarlayın
Sensör açısı ve eğimi	Algılama yönü	Algılama alanının kullanılan alanla hizalanmasına yardımcı olur	Üretici talimatları dahilinde hedefleme konumunu iyileştirin
Oda boyutu	Hedeflenen alan boyunca kapsama	Farklı düzenler farklı yerleşim gerektirebilir	Görüş alanını gözden geçirin ve gerektiğinde ayarlayın

Oda boyutuna ve görüş alanına göre yükseklik

Oda boyutu ve görüş alanı, montaj yüksekliği seçilirken birlikte değerlendirilmelidir çünkü uygun yerleşim, alan genişliğine, kullanılan alana olan mesafeye, tavan yüksekliğine ve sensör spesifikasyonuna bağlıdır. Küçük bir oda ve daha büyük bir oda farklı yükseklik aralıkları gerektirebilir; bu nedenle montaj yüksekliği, sabit bir ölçüyü takip etmek yerine amaçlanan kapsamaya uyacak şekilde ayarlanmalıdır.

Oda boyutuna ve görüş alanına göre yüksekliği aşağıdaki kriterleri kullanarak karşılaştırmak daha kolaydır. Sensör spesifikasyonları farklılık gösterebileceğinden, üretici talimatları bu genel örneklere göre öncelikli olmalıdır. Ortaya çıkan algılama alanı kullanılan alanla eşleşmezse, montaj yüksekliğini gözden geçirin ve ayarlamadan sonra yeniden test edin.

Oda koşulu	Görüş alanı endişesi	Yükseklik ipucu	Ayarlama riski
Küçük oda	Alan genişliği kullanılan alanın ötesine uzanabilir	Kapsamayı hedeflenen alana odaklı tutan bir montaj yüksekliği seçin	Kapsama hedef alanın dışına çıkarsa yeniden test edin
Daha büyük oda	Daha büyük mesafe etkin kapsamayı azaltabilir	Uygun alan genişliğini korumak için farklı bir yükseklik aralığı gerekebilir	Kullanılan alan tam olarak kapsanmıyorsa ayarlayın
Daha yüksek tavan yüksekliği	Alan genişliği ve mesafe ikisi de değişir	Montaj yüksekliğini sensör spesifikasyonuna göre yorumlayın	Algılama güvenilirliği değişirse ayarlama için gözden geçirin

Kullanılan alanlara doğru yönlendirme

Montaj yüksekliği ayarlandıktan sonra, sensörü güvenilir algılamanın önemli olduğu kullanılan alana doğru yönlendirin. Sensör açısı ve yönü, en yakın hareket kaynağı yerine amaçlanan oda aktivitesini takip etmelidir; çünkü yakındaki trafik, hedef alanın kapsamasını iyileştirmeden istenmeyen tetiklemelere neden olabilir.

Mobilya veya diğer nesnelerden kaynaklanan engeller için hedefleme yolunu kontrol edin, ardından mümkün olduğunda koridorları ve ilgisiz alanları hariç tutma sınırının ötesinde tutun. Kullanılan alan kaçırılıyorsa veya istenmeyen hareket algılanıyorsa sensör açısını ayarlayın, ancak nihai yönü amaçlanan oda aktivitesi belirlesin.

Aydınlatma ve doluluk otomasyonları için sensörleri yerleştirin

Aydınlatma ve doluluk otomasyonları için yerleşim, istenen doluluk yanıtıyla eşleşmelidir çünkü sensör yerleşimi, otomasyonun aldığı doluluk bağlamını belirler. Sensörü kullanılan bölge, giriş yolu ve amaçlanan oda aktivitesi etrafına konumlandırın; böylece ışık açma, ışık kapama ve doluluk durumu değişiklikleri, otomasyon kullanım durumu için önemli olan alanlara dayanır.

Bir kişi içeri girdiğinde ışıkları yakan bir otomasyon, giriş yolunu kapsamaktan fayda görebilirken, oturarak varlık için kullanılan bir oda, hareket durduktan sonra kullanılan bölgenin algılama bölgesi içinde kalmasını gerektirebilir. Uygun yerleşim, evrensel bir kuraldan ziyade oda aktivitesine, sensör ayarlarına ve platform davranışına bağlıdır.

Aydınlatma ve doluluk otomasyonları için sensörleri, yerleşimin amaçlanan otomasyon sonucunu desteklediğini kontrol ederek yerleştirin. Otomasyonla ilgili yerleşimi doğrulamak için aşağıdaki kontrol listesini kullanın ve otomasyon davranışını uygulama yapılandırması yerine sensör yerleşimine bağlı tutun.

• Kullanılan bölge: Birincil aktivite alanını algılama bölgesi içinde tutun, böylece doluluk durumu normal oda kullanımını yansıtır.
• Giriş yolu: Giriş yolunu yalnızca ışık açma yanıtına katkıda bulunması gerektiğinde dahil edin.
• Oturma alanı: Sensörü, oturarak varlığın amaçlanan algılama bölgesi içinde kalabilmesi için konumlandırın.
• Hariç tutma alanı: Yakındaki odaları veya koridorları, ışık açma veya ışık kapama davranışını etkilememeleri gerektiğinde algılama bölgesinin dışında tutun.
• Gecikme toleransı ve yeniden test: Doluluk değişiklikleri oda aktivitesiyle eşleşmiyorsa, otomasyon ayarlarını değiştirmeden önce yerleşimi gözden geçirin ve yeniden test edin.

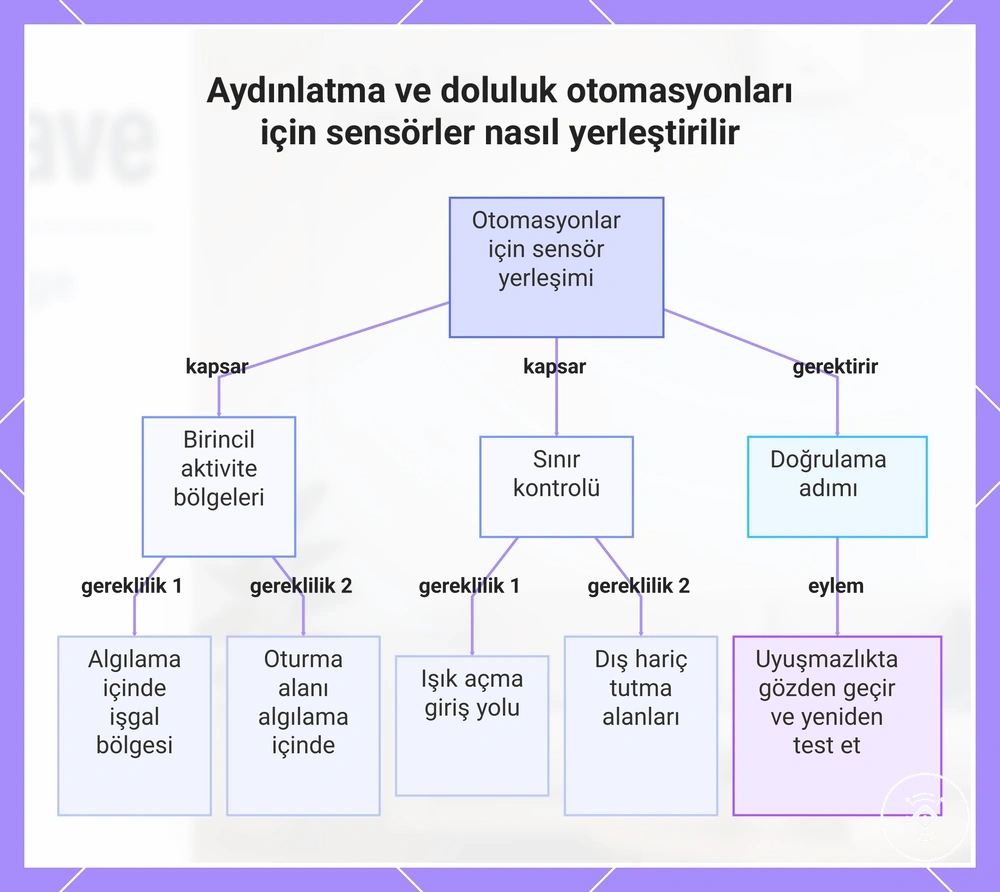

Bu grafik, sensör yerleşiminin amaçlanan otomasyon davranışını desteklemesini sağlamak için temel yerleşim hususlarını ve doğrulama adımlarını gösterir.

Güvenilirliği azaltan yerleşim koşullarından kaçının

Varlığın kaçırılması, yanlış pozitifler veya dengesiz doluluk oluştuğunda, yerleşim koşulları güvenilirlik sorununa katkıda bulunuyor olabilir; ancak ayarlar, sensör modeli ve oda malzemesi de sonucu etkileyebilir. Ayarları değiştirmeden önce yerleşimi kontrol edin çünkü fiziksel bir konumlandırma sorunu, yazılım ayarlamalarından sonra bile algılamayı etkilemeye devam edebilir.

Engel, yansıma, taşma, aşırı alan genişliği ve yanlış hizalama, farklı koşullar altında algılama sorunlarına katkıda bulunabilir. Bu yerleşim koşulları, oda düzenine, yakındaki yüzeylere, sınırlara, modele ve ayarlara bağlı olarak varlığın kaçırılması, yanlış pozitifler veya dengesiz doluluk olasılığını artırabilir.

Güvenilirliği azaltan yerleşim koşullarından kaçınmak için, ayarları değiştirmeden önce yerleşime özgü riskleri belirlemek amacıyla aşağıdaki tanı kontrol listesini kullanın. Kontrol listesi, yalnızca algılama güvenilirliğini azaltabilecek yerleşim nedenlerine odaklanır.

• Engel: Mobilya veya diğer nesnelerin kullanılan alana giden algılama yolunu engelleyip engellemediğini kontrol edin.
• Yansıma: Yakındaki yüzeylerin algılamayı istenmeyen alanlara yönlendirip yönlendirmediğini değerlendirin.
• Taşma: Algılama alanının bitişik bir odaya veya başka bir istenmeyen sınıra uzanıp uzanmadığını kontrol edin.
• Aşırı alan genişliği: Algılama alanının, amaçlanan aktivite alanının gerektirdiğinden daha fazla alanı kapsayıp kapsamadığını gözden geçirin.
• Yanlış hizalama ve yakındaki hareket: Sensörün, yanlış pozitiflere katkıda bulunabilecek yakındaki hareket yerine amaçlanan kullanılan alana yönlendirildiğini doğrulayın.
• Yeniden test: Yerleşimi ayarladıktan sonra, fiziksel ayarlamanın etkisinin değerlendirilebilmesi için ayarları değiştirmeden önce algılama güvenilirliğini yeniden test edin.

Yerleşime özgü kontroller sorunu çözmezse, daha geniş tanı rehberliği için algılama sorunlarını giderme bölümüne geçin.

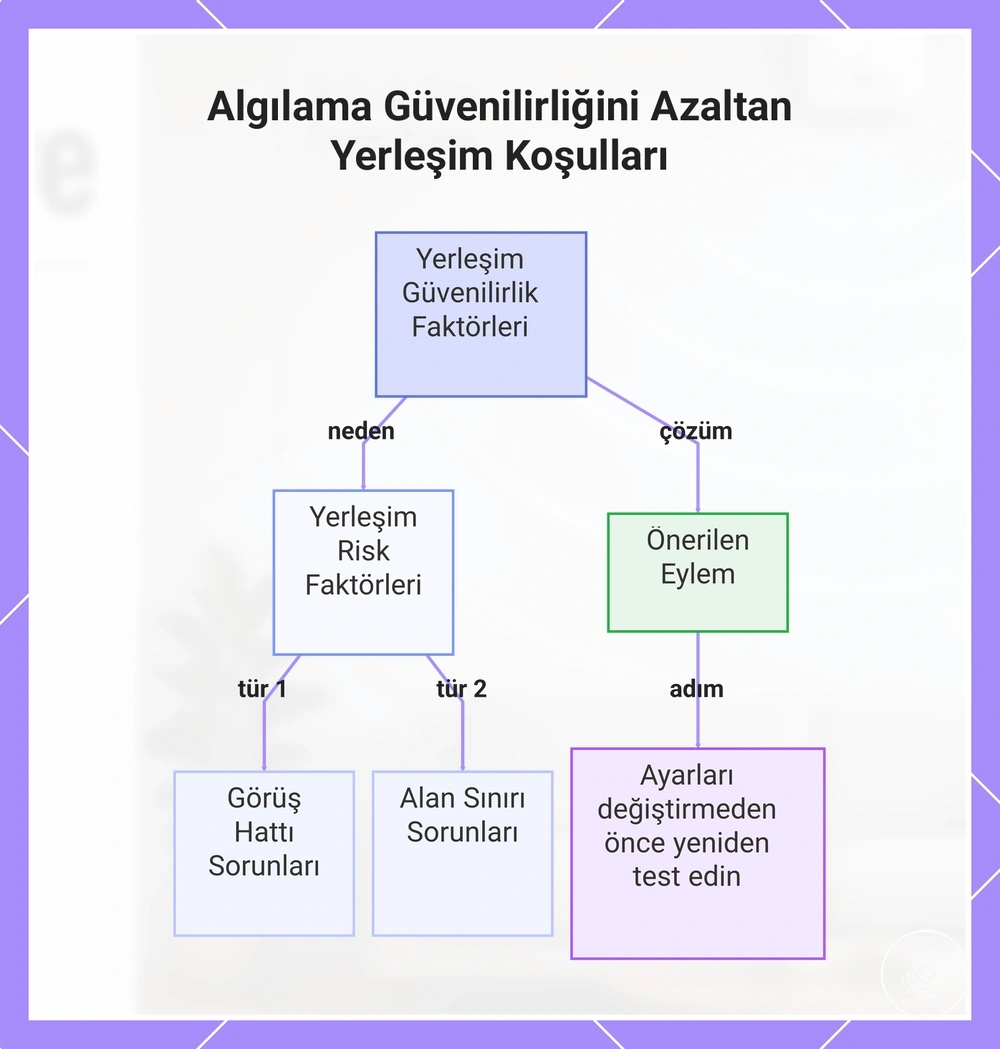

Bu şema, algılamama, yanlış pozitif veya dengesiz doluluk oluşmasına neden olabilecek ana yerleşim risk faktörlerini ve ayarlama sonrası yeniden test etme önerilen eylemini gösterir.

Engellenmiş veya yansıtıcı algılama yolları

Algılama azaldığında, tıkalı bir yol, sensör ile kullanılan alan arasındaki bir engelden kaynaklanıyor olabilir. Nesnenin konumu, malzemesi ve açısı algılama yolunu etkileyebilir; bu nedenle mobilya, bir cihaz veya başka bir engel kapsamayı kesintiye uğratıyorsa nesneyi yeniden konumlandırın veya sensör yönünü ayarlayın.

Yansıtıcı bir yol, yakındaki bir yüzey algılama alanının bir kısmını yönlendirdiğinde yansıyan algılamaya veya tutarsız doluluğa katkıda bulunabilir. Etki, yüzey malzemesine, konuma, oda düzenine, sensör modeline ve açıya göre değişiklik gösterebilir; bu nedenle her yansıtıcı yüzeyin aynı şekilde davrandığını varsaymaktan kaçının ve sensörü yeniden konumlandırdıktan veya yeniden yönlendirdikten sonra yeniden test edin.

Kapılar, duvarlar veya yakındaki odalar yoluyla algılama taşması

Algılama taşması, algılama alanı amaçlanan yerleşim sınırının ötesine, kapılara, duvarlara veya yakındaki odalara uzandığında meydana gelebilir. Bu, bitişik alan algılamasına veya yanlış doluluğa katkıda bulunabilir, ancak sonuç sensör yönüne, oda düzenine, modele ve hassasiyet bağlamına göre değişiklik gösterebilir.

Bir kapı açıklığı, duvar yakınlığı veya sensör yönü, alan yeterince sınırlandırılmadığında bir koridora veya yakındaki odaya doğru taşmayı artırabilir. Sensörü yeniden konumlandırmak veya yeniden yönlendirmek sınır sorununu azaltabilir, ancak yerleşim değişiklikleri tek başına yanlış doluluğu yeterince sınırlamazsa ayar ayarlaması hala gerekli olabilir.

Aşırı geniş bölgeler ve yanlış pozitifler

Aşırı geniş bölgeler amaçlanan alanın ötesine uzandığında, sensör hedef kapsamanın parçası olmayan hareketi dahil ettiği için yanlış pozitifler oluşabilir. Yerleşim ayarıyla daha dar hedefleme, kalibrasyon ayarlarını değiştirmeden önce yanlış pozitif riskini azaltabilir.

Bölge genişliği, bitişik yolları, evcil hayvanları, hareketli yüzeyleri veya istenmeyen tetiklemeleri artıran diğer hareket kaynaklarını içerebilir. Geniş alanın neyi yakaladığını gözden geçirin, ardından kalibrasyon ayarlarını ayarlamadan önce daha dar hedeflemenin gerekip gerekmediğine karar verin.

Aşırı geniş bölgeler ve yanlış pozitifler, algılama alanının istenmeyen hareket kaynaklarını içerip içermediğini kontrol ederek teşhis edilebilir:

• Bitişik bir yol, kapı veya koridor bölge genişliği içinde kalabilir ve yanlış pozitif riskini artırabilir.
• Bir evcil hayvan alanı, aşırı kapsamaya dahil edildiğinde istenmeyen tetiklemelere katkıda bulunabilir.
• Hareketli yüzeyler, geniş alan içinde kaldıklarında algılamayı etkileyebilir.
• Amaçlanan alanın ötesinde sınır taşması, kalibrasyon ayarlarını değiştirmeden önce daha dar hedeflemenin denenmesi gerektiğini gösterebilir.

Kalibrasyon ve kurulumdan önce yerleşimi kontrol edin

Kalibrasyon ve kurulumdan önce yerleşim kontrol edilmelidir. Bu yerleşim kontrolü, sensörün bir sonraki aşamaya hazır olup olmadığını veya hala ayarlama gerekip gerekmediğini doğrular.

Hedef alanın amaçlanan algılama alanı içinde kaldığını ve montaj türünün oda düzenine uygun olduğunu doğrulayın. Koşullardan herhangi biri gerekli kapsamayı desteklemiyorsa yerleşimi ayarlayın.

Montaj yüksekliğinin ve yönünün kullanılan alanı algılama alanı içinde tuttuğunu onaylayın. Devam etmeden önce yükseklik veya yöndeki herhangi bir değişiklikten sonra yeniden test edin.

Sınır hariç tutmayı gözden geçirin ve algılamayı kesintiye uğratabilecek veya istenmeyen alanları dahil edebilecek herhangi bir engel olup olmadığını kontrol edin. Bu yerleşim sorunlarını kalibrasyon sorunu olarak ele almadan önce düzeltin.

• Hedef alanın amaçlanan algılama alanı içinde olduğunu onaylayın.
• Montaj türünün oda düzenine uygun olduğunu doğrulayın.
• Yüksekliğin gerekli kapsamayı desteklediğini kontrol edin.
• Yönün kullanılan alanla hizalandığını onaylayın.
• İstenmeyen algılama için sınır hariç tutmayı gözden geçirin.
• Algılama yolunda bir engel olup olmadığını kontrol edin.
• Varsa, yerleşimin amaçlanan otomasyon ihtiyacını desteklediğini onaylayın.
• Herhangi bir yerleşim ayarlamasından sonra yeniden test edin.

Yerleşim kontrolü amaçlanan kapsamayı destekliyorsa devam edin; aksi takdirde ayarlayın ve yeniden test edin. Yerleşim hazırlığı onaylandıktan sonra yerleşim sonrası kalibrasyon ile devam edin.

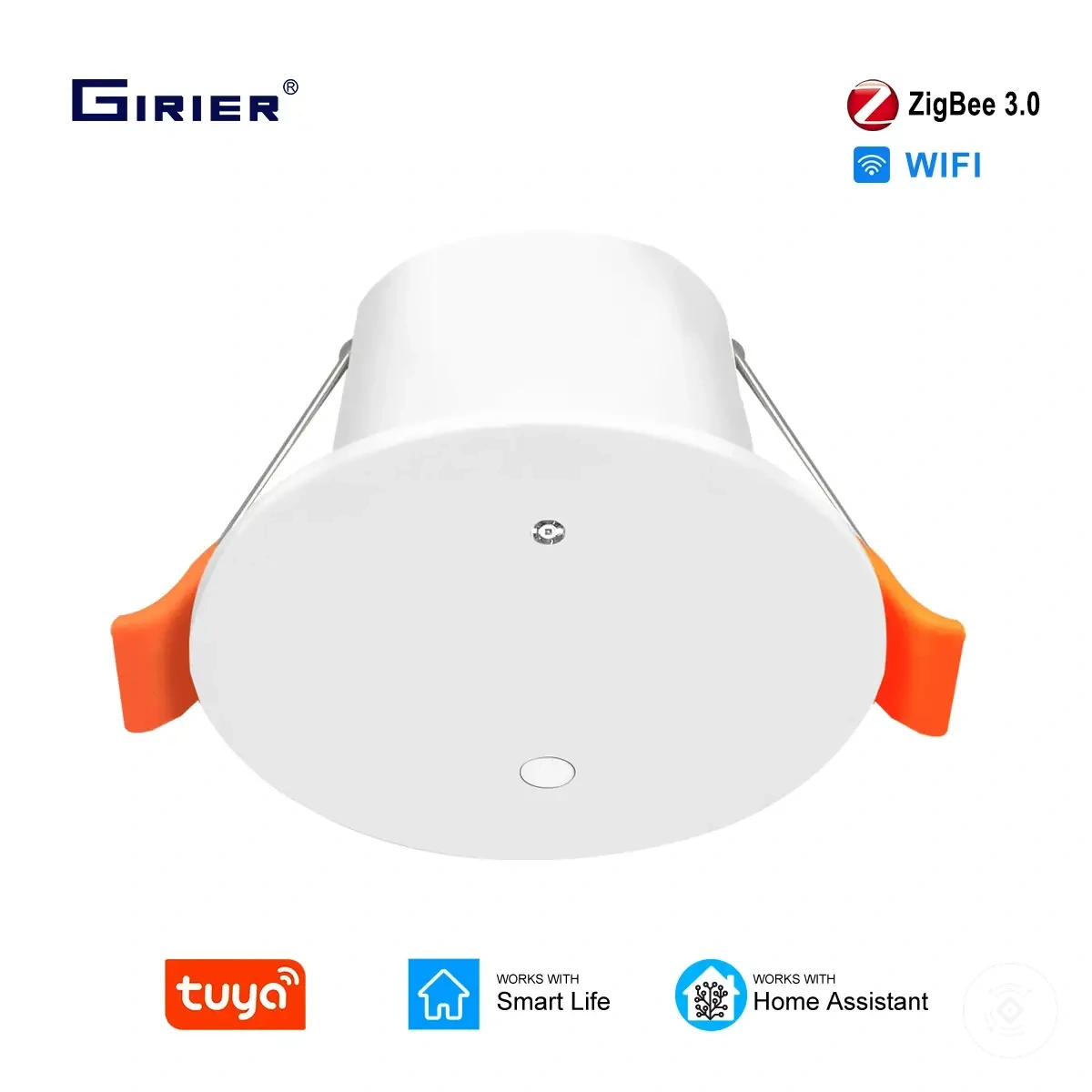

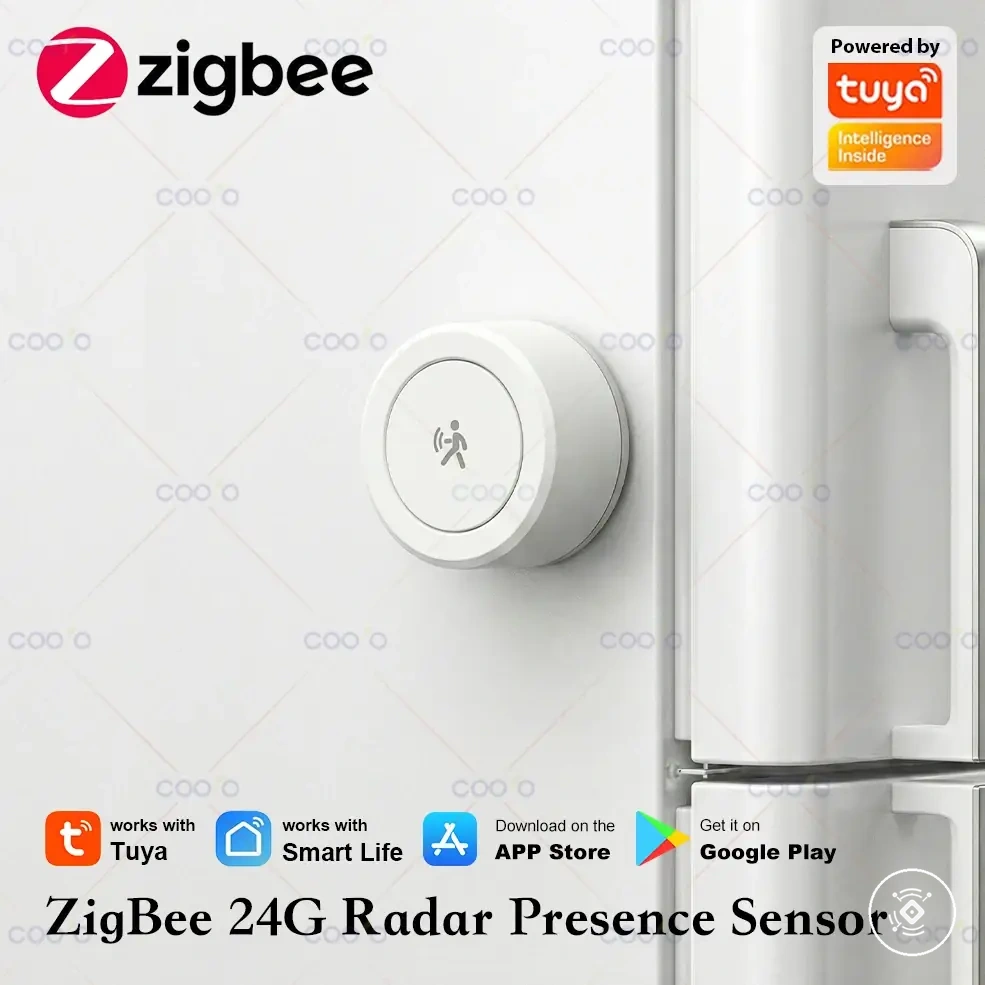

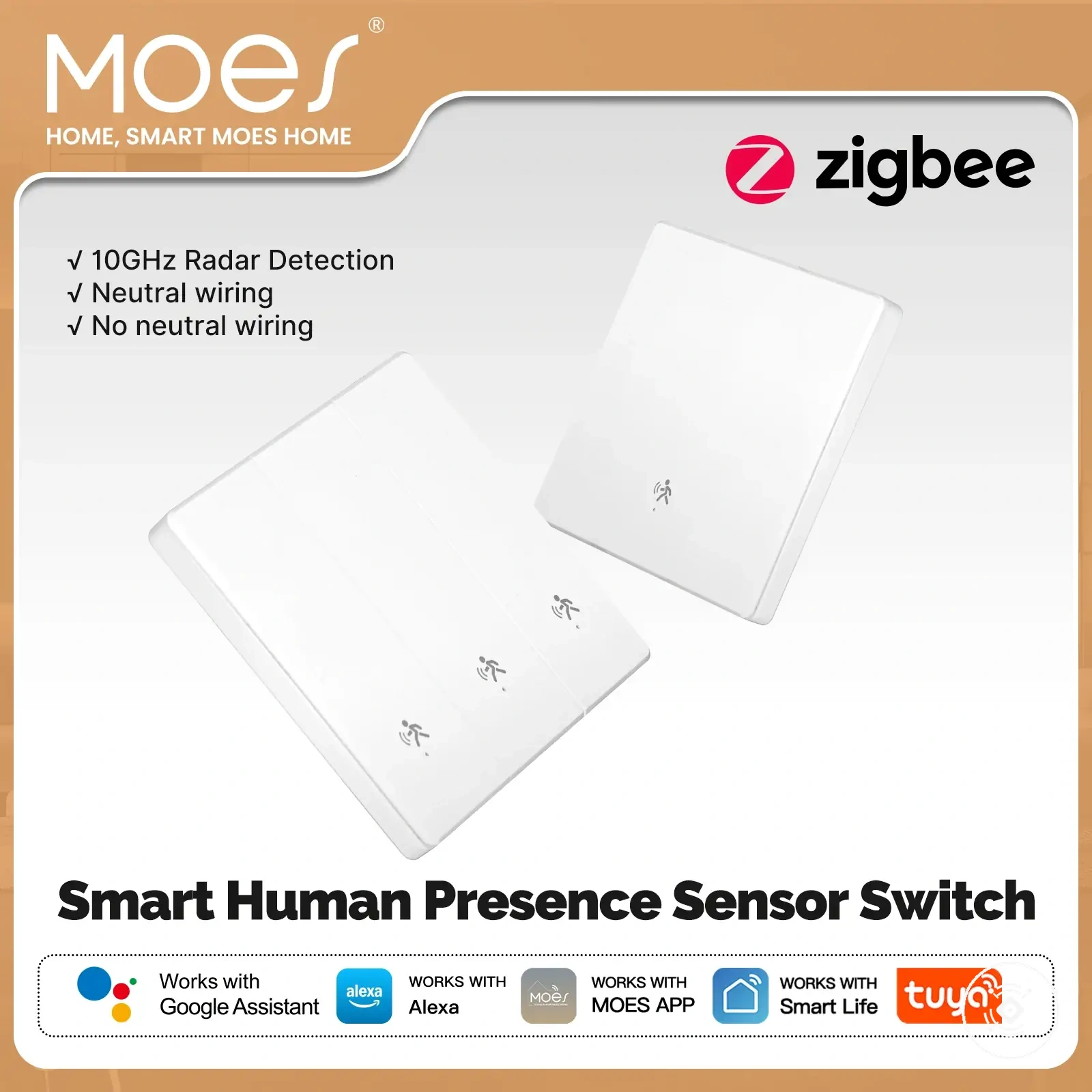

Aşağıdaki ürünler, mevcut seçenekleri karşılaştırmak için faydalı örneklerdir. Satın almadan önce uyumluluk kriterlerinin, özelliklerin ve ürün ayrıntılarının ihtiyacınıza uygun olduğundan emin olun.

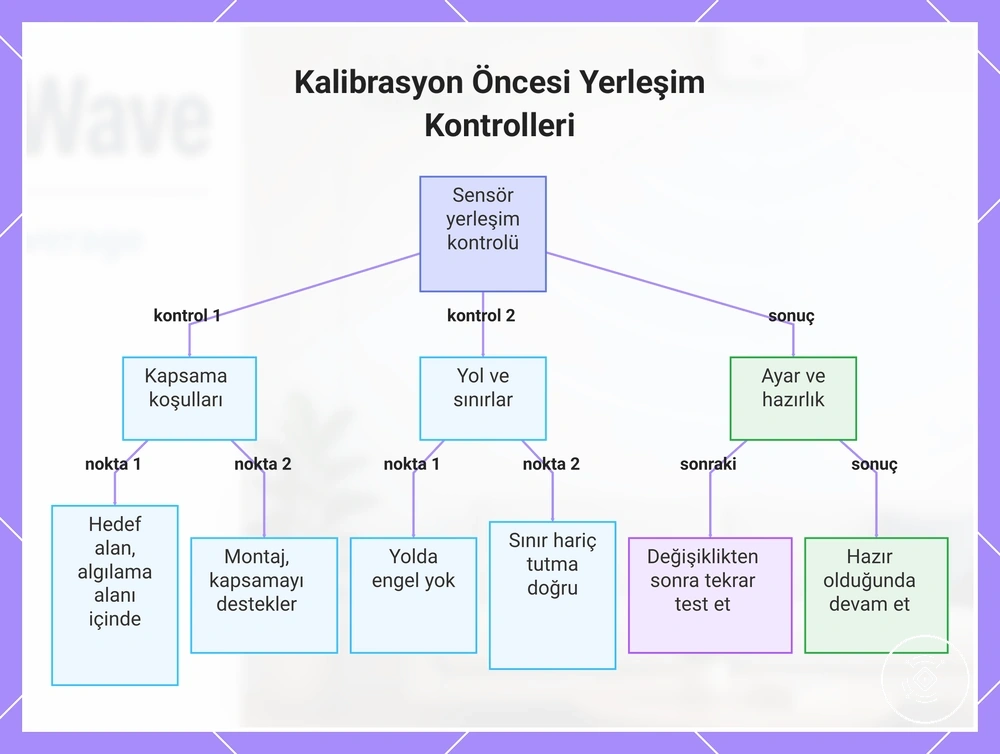

Bu grafik, kalibrasyondan önce sensörün hazır olduğunu doğrulamak için gerekli yerleşim kontrollerini ve koşullar sağlanmadığında yapılması gereken ayarlamaları özetler.
