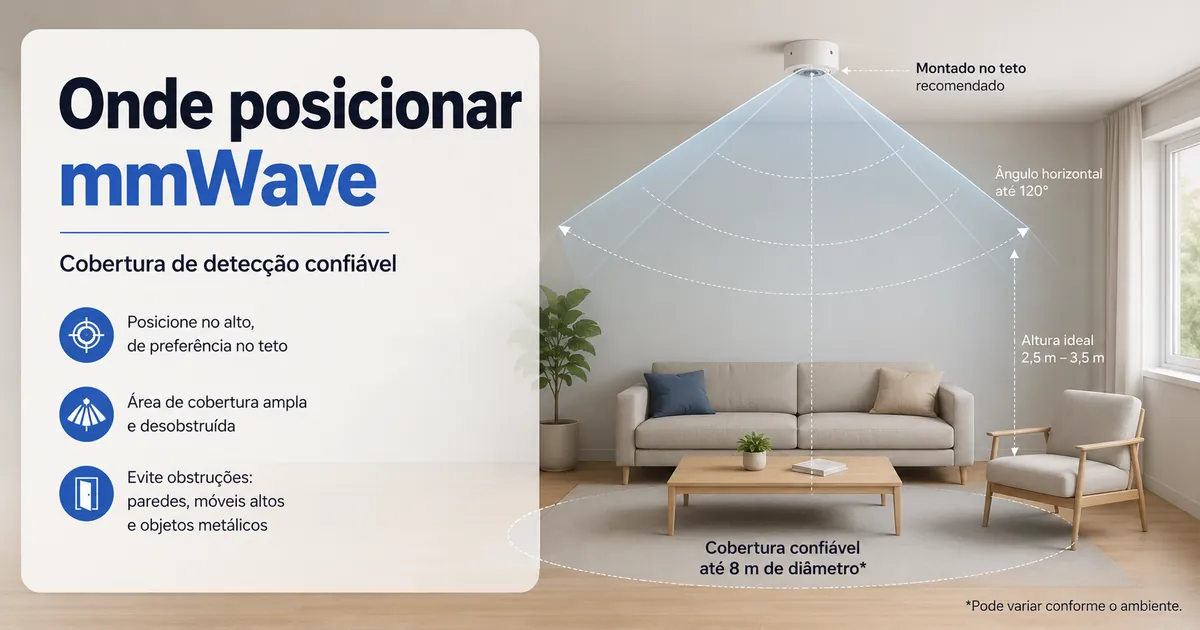

Posicionamento do sensor de presença mmWave para detecção confiável em ambientes

O posicionamento do sensor de presença mmWave começa com a adequação do sensor à área ocupada que precisa de detecção confiável. O campo de detecção deve cobrir a atividade normal dentro do espaço pretendido, evitando cobertura desnecessária além da área-alvo. O layout do ambiente, o campo de visão, o tipo de montagem, o ângulo do sensor e os limites próximos influenciam o posicionamento antes do início da calibração.

O posicionamento é o processo de alinhar o campo de visão do sensor de presença mmWave com o ambiente e sua zona de detecção pretendida. A altura de montagem, o ângulo do sensor, as opções de montagem no teto, na parede ou embutida podem alterar como a área de cobertura corresponde a áreas de estar, caminhos de movimento e outros espaços ocupados. A calibração deve seguir essa decisão de posicionamento, pois ajustes de sensibilidade não podem compensar totalmente uma posição de montagem inadequada.

Ao planejar um ambiente, primeiro identifique onde as pessoas devem permanecer ou se mover, depois escolha uma montagem no teto ou na parede que direcione o campo de detecção para essas áreas ocupadas. Se o sensor estiver voltado para uma porta, parede próxima ou ambiente adjacente, o risco de extravasamento pode aumentar, portanto a posição final de montagem deve manter a zona de detecção focada no ambiente pretendido.

Essas decisões de posicionamento estabelecem a base para uma detecção confiável. Após considerar a área ocupada, o campo de visão, a altura de montagem, o ângulo do sensor e os limites do ambiente, a calibração pode ser usada para refinar a cobertura de detecção para a instalação específica.

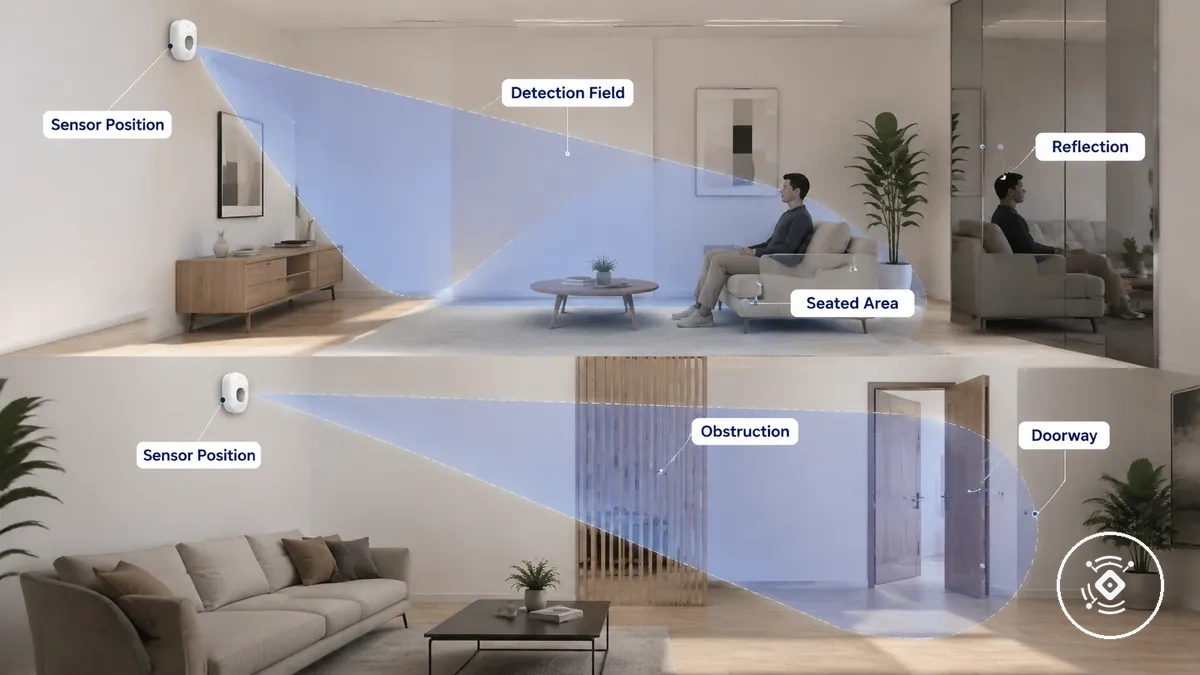

Como o posicionamento altera a cobertura de detecção do mmWave

O posicionamento do sensor de presença mmWave altera o que o campo de detecção pode incluir, portanto a cobertura de detecção depende da posição do sensor, do ângulo e do ambiente ao redor. A detecção confiável é influenciada pela direção para onde o sensor é apontado, enquanto o layout do ambiente e objetos próximos podem afetar o que o sensor detecta ou deixa de detectar.

A posição do sensor define como o campo de detecção se estende pelo ambiente, enquanto o ângulo, o alcance, a obstrução e a reflexão podem alterar a área de cobertura efetiva. Móveis, paredes e outras superfícies podem modificar o campo de detecção, portanto o resultado final depende tanto do modelo do sensor quanto do ambiente de instalação. Um guia do sensor de presença mmWave apresenta os conceitos essenciais por trás do posicionamento antes de explorar decisões específicas para cada ambiente.

Como o posicionamento altera a cobertura de detecção do mmWave fica mais fácil de entender com um diagrama simples de ambiente. A ilustração abaixo mostra como a posição do sensor, o ângulo e os limites próximos moldam o campo de detecção e a cobertura do ambiente.

Quando um sensor é direcionado para uma área de estar, o campo de detecção pode permanecer focado na área ocupada pretendida. Quando é direcionado para uma porta, o movimento próximo à entrada pode ser incluído, dependendo do layout do ambiente, do alcance e das configurações do sensor. Esta visão geral prepara você para escolher a área-alvo do ambiente, enquanto as zonas de detecção e sensibilidade explicam como as configurações relacionadas podem influenciar ainda mais a cobertura do ambiente.

• Cobertura pretendida: Campo de detecção direcionado para a área de estar dentro do ambiente-alvo.
• Cobertura não pretendida: Campo de detecção se estende em direção a uma porta, o que pode aumentar a detecção acidental ou presença perdida dependendo das condições de posicionamento.

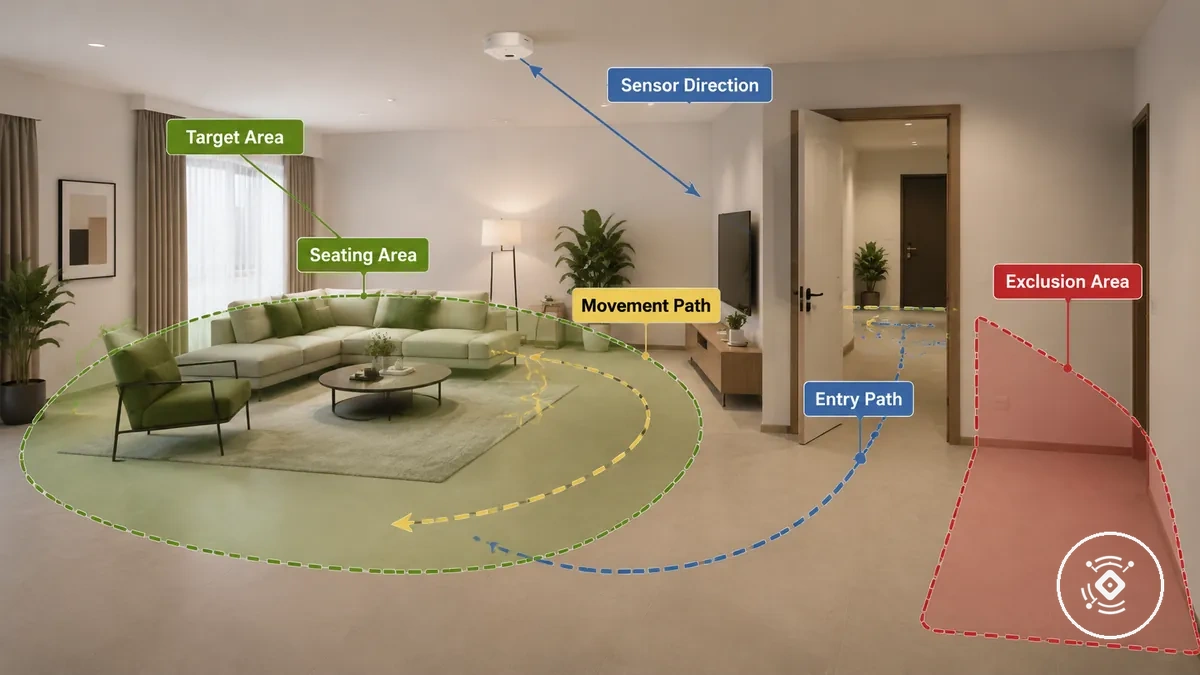

Escolha a área do ambiente que o sensor deve detectar

A área-alvo deve ser a parte do ambiente onde a ocupação confiável é mais importante. As decisões de posicionamento devem começar pela área ocupada, pois a área do ambiente com maior valor de ocupação deve receber prioridade de detecção antes que um local de montagem seja escolhido. A área-alvo mais adequada depende da atividade no ambiente, da posição dos móveis e do destino da automação pretendido.

Uma área de estar, mesa, cama ou outra área ocupada principal geralmente merece prioridade maior do que rotas de passagem ocasionais. Um caminho de movimento e um caminho de entrada também podem ser importantes quando o uso do ambiente depende da detecção de chegada ou movimento regular através de uma porta. A posição dos móveis e o limite adjacente devem ser considerados para que a zona de detecção permaneça focada em atividade significativa, em vez de espaços próximos que devem permanecer fora do alvo de cobertura.

Escolha a área do ambiente que o sensor deve detectar antes de selecionar uma posição de montagem. O layout anotado abaixo identifica áreas de prioridade e exclusão para organizar as decisões de posicionamento antes dos detalhes de instalação.

Use esta lista de verificação para separar áreas que devem ser detectadas, podem ser detectadas e não devem ser detectadas. A prioridade final depende do uso do ambiente, do comportamento de ocupação e do destino da automação.

• Área ocupada principal: Priorize a área de estar, mesa, cama ou outro local onde a ocupação é mais importante.
• Ponto de presença parada: Inclua locais onde os ocupantes podem permanecer sentados ou imóveis por períodos prolongados.
• Caminho de movimento: Inclua rotas de passagem comuns apenas quando elas suportarem a atividade pretendida no ambiente.
• Caminho de entrada: Inclua a porta quando a detecção de entrada suportar o destino da automação pretendido.
• Posição dos móveis: Verifique se os móveis podem reduzir a visibilidade da área prioritária.
• Limite adjacente: Mantenha corredores ou ambientes próximos fora da zona de detecção principal quando eles não devem influenciar a detecção de ocupação.

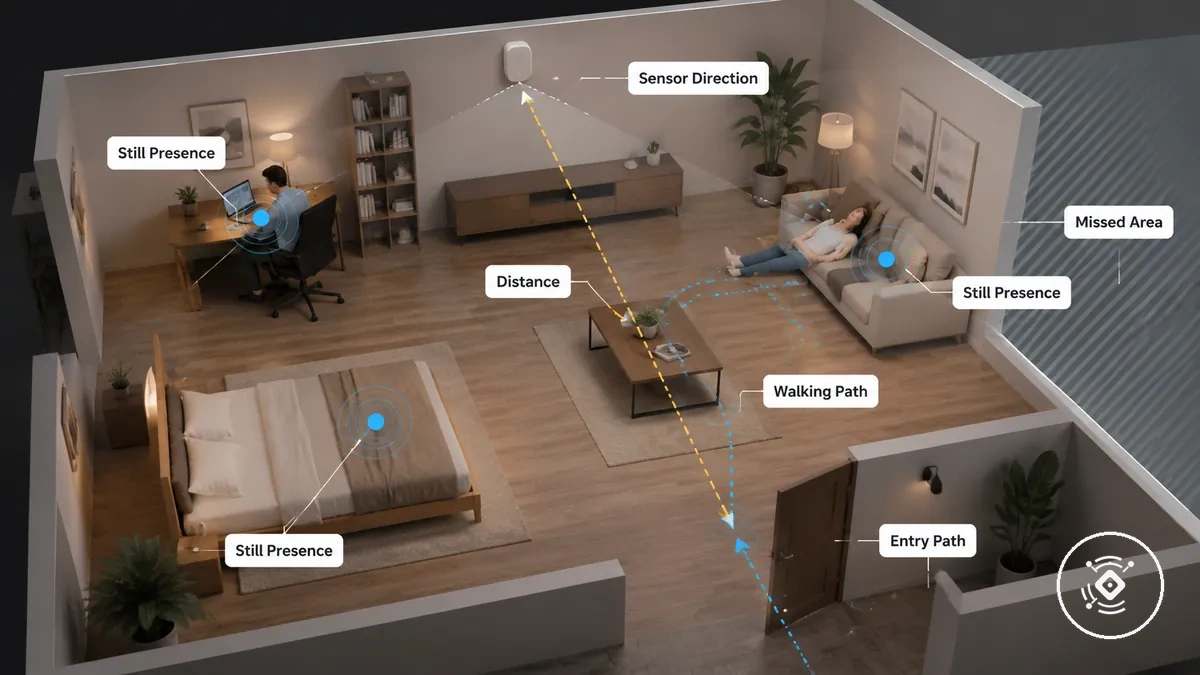

Pontos de presença parada e caminhos de movimento

Quando uma pessoa passa tempo trabalhando em uma mesa, relaxando em um sofá ou descansando em uma cama, esse ponto de presença parada geralmente merece maior prioridade de posicionamento do que áreas usadas apenas brevemente. A detecção confiável de presença pode depender de distância, ângulo, duração e micromovimentos sutis, então a detecção perdida pode se tornar mais provável quando o ponto de ocupação está fora da direção de detecção preferida. Pontos de presença parada e caminhos de movimento criam diferentes prioridades de posicionamento, conforme ilustrado abaixo.

Caminhos de movimento merecem atenção quando a caminhada regular por uma passagem ou caminho de entrada faz parte da atividade pretendida no ambiente. Os exemplos abaixo distinguem pontos de ocupação estáveis de rotas de movimento para que a decisão local da área do ambiente possa priorizar a posição que mais importa.

• Ponto sentado: Uma mesa, sofá ou cama usado por período prolongado geralmente se torna o principal local de presença parada.
• Ponto em pé: Um ponto de atividade onde alguém permanece em pé pode merecer prioridade quando a ocupação dura mais que uma parada breve.
• Caminho de caminhada: Uma passagem pode ser incluída quando o movimento regular suporta o uso pretendido do ambiente.
• Caminho de entrada: Uma porta pode receber prioridade maior ou menor dependendo se eventos de entrada são mais importantes que presença estática.
• Área parada negligenciada: Um ponto de presença parada a uma distância ou ângulo inadequados pode aumentar a chance de detecção perdida, então escolha se o ponto de ocupação estável ou o caminho de movimento merece prioridade.

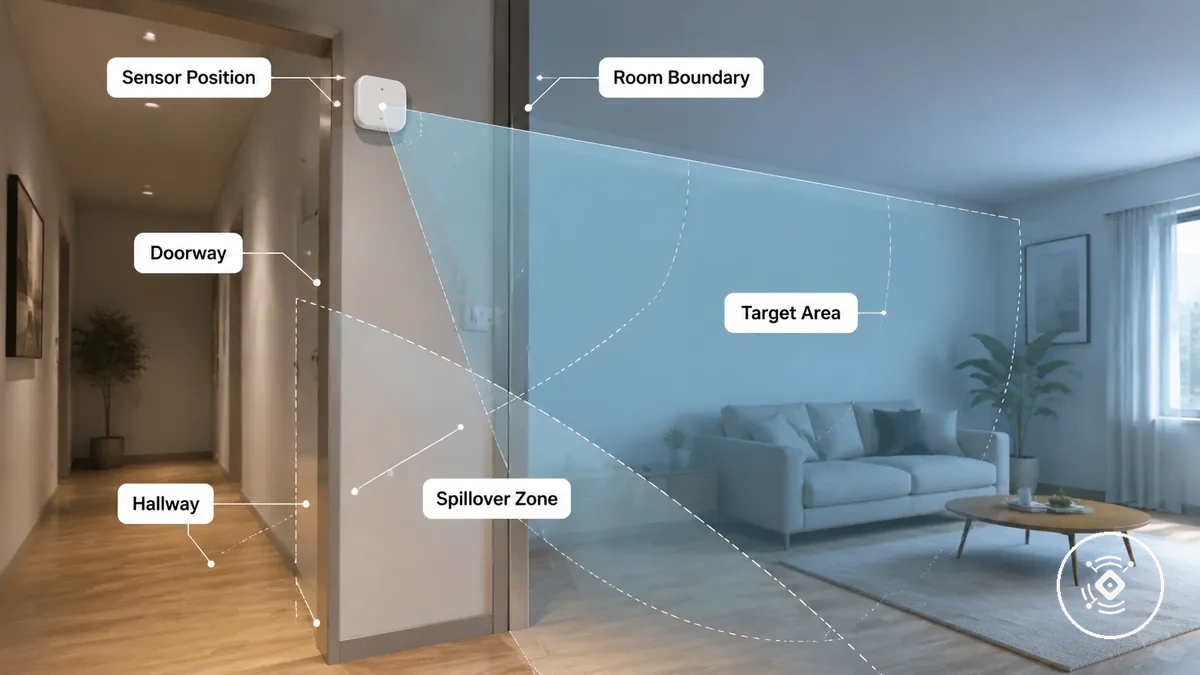

Portas, corredores e limites de ambientes adjacentes

Portas, corredores e limites de ambientes adjacentes podem influenciar a área de detecção pretendida quando a abertura da porta, o alinhamento do limite ou a distância permitem que atividade fora do ambiente-alvo entre no campo de detecção. O risco de extravasamento e ocupação falsa pode se tornar mais provável quando uma porta ou borda do ambiente se alinha com a direção do sensor; o posicionamento deve, então, manter a área de detecção pretendida focada no ambiente que importa. Portas, corredores e limites de ambientes adjacentes afetam o extravasamento de detecção conforme ilustrado abaixo.

As condições de limite alteram quais áreas devem ou não acionar a ocupação. Os exemplos abaixo mostram como portas, corredores, paredes e ambientes próximos podem influenciar a área de detecção pretendida, mantendo espaços não relacionados fora do limite de detecção.

• Porta: Uma porta aberta pode aumentar o risco de extravasamento quando seu alinhamento direciona a detecção para uma área adjacente.
• Corredor: Um corredor deve contribuir para a ocupação apenas quando for intencionalmente incluído na área de detecção pretendida.
• Parede: Uma parede define o limite do ambiente, embora o comportamento do limite possa variar com o layout, distância, direção do sensor, material e configurações.
• Ambiente próximo: A atividade em um ambiente próximo geralmente deve permanecer fora da área de detecção pretendida quando não fizer parte do objetivo de ocupação.

Se o alinhamento de porta ou parede levantar dúvidas sobre espaços adjacentes, os limites de detecção através de paredes fornecem esclarecimentos adicionais sobre limites sem assumir que ambientes próximos devem acionar a ocupação.

Alinhe o tipo de montagem ao campo de detecção

Alinhe o tipo de montagem ao campo de detecção escolhendo o estilo de montagem que se alinha às necessidades de cobertura do ambiente. O tipo de montagem afeta o comportamento da cobertura, enquanto a escolha de posicionamento mais adequada pode depender da geometria do ambiente, da superfície de instalação, da ocupação pretendida e do modelo do sensor.

Uma montagem no teto pode fornecer um campo de visão mais amplo em uma área aberta, enquanto uma montagem na parede geralmente oferece uma cobertura mais direcional que pode ser direcionada para uma área ocupada específica. Uma montagem embutida pode se integrar à superfície de instalação, mas sua posição fixa pode reduzir a ajustabilidade e pode exigir maior atenção ao risco de ponto cego e aos limites de cobertura ao fazer uma escolha de posicionamento.

Alinhe o tipo de montagem ao campo de detecção comparando como cada estilo de montagem altera o comportamento da cobertura e as limitações práticas. A comparação abaixo ajuda a relacionar o tipo de montagem às necessidades de cobertura do ambiente, em vez de tratar uma opção como universalmente adequada.

Tipo de montagem	Comportamento da cobertura	Vantagem de posicionamento	Principal limitação	Condição de melhor adequação
Montagem no teto	Campo de visão amplo com cobertura aberta a partir de cima	Pode se adequar a layouts de ambiente mais amplos	O risco de ponto cego pode variar com a altura e a geometria do ambiente	Quando a cobertura ampla do ambiente é a prioridade
Montagem na parede	Cobertura direcional com direcionamento ajustável	Pode focar em uma área ocupada específica	A cobertura depende do ângulo e da direção de posicionamento	Quando a detecção direcionada é preferida
Montagem embutida	Cobertura fixa alinhada com a superfície de instalação	Integração limpa à superfície	A ajustabilidade limitada pode aumentar o risco de ponto cego em alguns layouts	Quando a superfície de instalação e o layout do ambiente suportam o campo de detecção pretendido

Após alinhar o tipo de montagem ao campo de detecção, continue com a instalação e configuração para refinar a abordagem de montagem para o posicionamento selecionado.

Posicionamento no teto para cobertura ampla do ambiente

O posicionamento no teto pode ser adequado para cobertura ampla do ambiente quando o sensor precisa observar uma grande área ocupada a partir de cima. Esta abordagem pode se ajustar a um ambiente aberto com uma zona de atividade central, embora o resultado ainda dependa da abertura do ambiente, da posição no teto e da forma do campo de detecção.

A altura, a centralidade e a largura do campo influenciam a abrangência com que o sensor cobre o ambiente. A cobertura ampla pode incluir áreas de estar e caminhos de caminhada, mas pode reduzir o controle direcional próximo a paredes, portas ou outros limites.

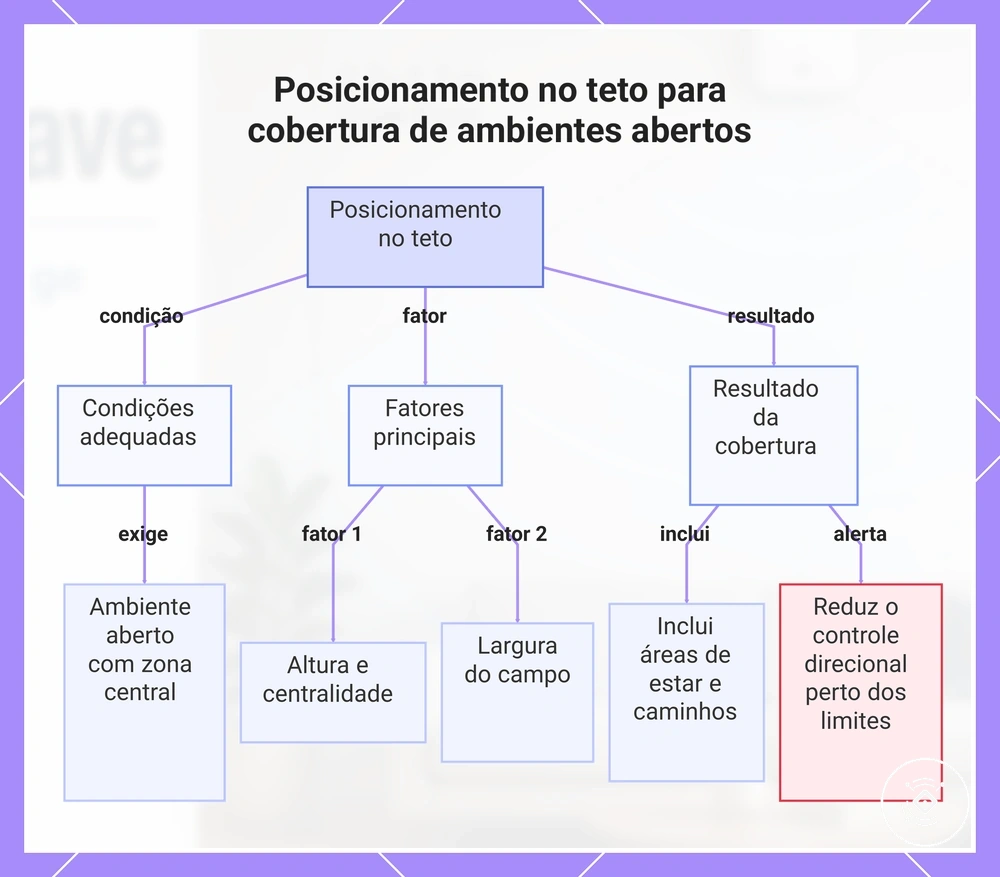

Este gráfico mostra as condições, os principais fatores e o resultado de cobertura do posicionamento no teto para cobertura de sensores em ambientes abertos.

Posicionamento na parede para cobertura direcional

O posicionamento na parede é adequado para cobertura direcional quando o sensor precisa focar em uma área ocupada específica em vez de um campo de detecção mais amplo. A eficácia da detecção direcionada depende da posição da parede, da direção de apontamento, do ângulo e da distância até a área ocupada, portanto o resultado pode variar com o layout do ambiente e o posicionamento do sensor.

O posicionamento na parede usa a posição da parede para direcionar o campo de detecção em direção à área ocupada pretendida, levando em conta a obstrução lateral e possíveis condições de ponto cego. Móveis ou objetos próximos podem interromper o campo de detecção, e apontar para uma área de estar pode fornecer uma detecção mais direcionada do que apontar para uma porta ou corredor, onde o tráfego de passagem pode aumentar a detecção não intencional de ocupação.

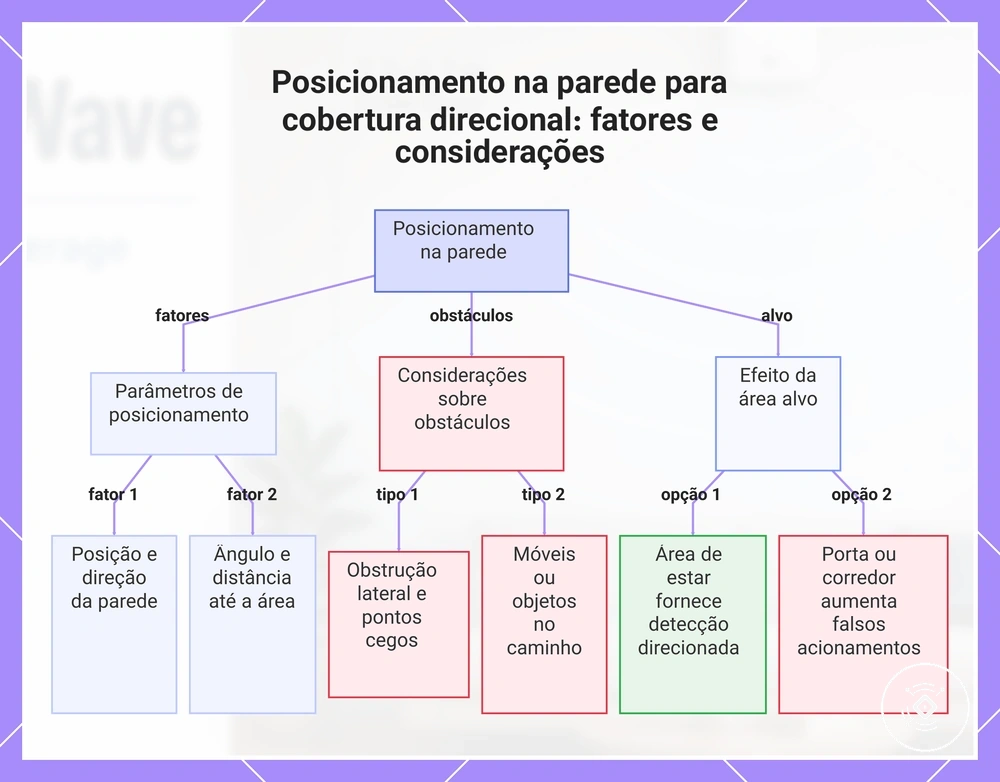

Este gráfico explica como o posicionamento na parede direciona a cobertura do sensor, os fatores de posicionamento que influenciam a eficácia, os obstáculos comuns e o efeito de diferentes áreas alvo.

Posicionamento de montagem embutida e limites de cobertura fixa

O posicionamento de montagem embutida pode funcionar quando sua cobertura fixa corresponde à geometria do ambiente e ao campo de detecção pretendido. A cobertura confiável depende se o ângulo fixo está alinhado com a área ocupada, portanto a escolha de posicionamento não deve assumir comportamento idêntico entre diferentes montagens embutidas.

A integração à superfície pode manter o sensor alinhado com a superfície de montagem, mas esse ângulo fixo pode criar uma limitação de campo ou cobertura restrita quando a área ocupada estiver fora do campo de detecção. Se a geometria do ambiente exigir que o campo seja redirecionado ou ajustado para evitar um ponto cego, uma montagem ajustável pode ser a escolha de posicionamento mais adequada.

Defina a altura de montagem e o ângulo do sensor

A altura de montagem e o ângulo do sensor devem ser ajustados após a escolha do tipo de montagem, para que o campo de detecção corresponda à área ocupada. A altura de montagem adequada, a inclinação e o ângulo do sensor dependem do modelo do sensor, do tamanho do ambiente, da altura do teto e da direção de detecção pretendida; portanto, a confiabilidade da detecção pode exigir ajuste em vez de uma regra fixa de posicionamento.

A altura de montagem e a inclinação trabalham juntas para moldar o campo de visão e a distância entre o sensor e a área ocupada. Em um ambiente pequeno, uma posição de apontamento mais baixa ou mais central pode ajudar a manter o campo de cobertura focado, enquanto um ambiente maior ou ocupação sentada pode exigir uma direção diferente do sensor. O ajuste apropriado depende da geometria do ambiente e do modelo do sensor.

As orientações do fabricante devem ser seguidas quando disponíveis, pois a altura de montagem recomendada, o ângulo do sensor e a faixa de altura podem variar conforme o modelo. A tabela abaixo mostra como a altura de montagem e o ângulo do sensor organizam a direção de detecção e indicam quando um ajuste adicional pode ser necessário.

Variável de posicionamento	O que verificar	Por que é importante	Sinal para ajuste
Altura de montagem	Distância até a área ocupada	Influencia o campo de visão e o campo de cobertura	Ajuste se a área pretendida não receber cobertura adequada
Ângulo e inclinação do sensor	Direção de detecção	Ajuda a alinhar o campo de detecção com a área ocupada	Refine a posição de apontamento dentro das orientações do fabricante
Tamanho do ambiente	Cobertura em todo o espaço pretendido	Layouts diferentes podem exigir posicionamento diferente	Revise o campo de visão e ajuste conforme necessário

Altura conforme o tamanho do ambiente e o campo de visão

O tamanho do ambiente e o campo de visão devem ser interpretados em conjunto ao selecionar uma altura de montagem, pois o posicionamento adequado depende da largura do campo, da distância até a área ocupada, da altura do teto e da especificação do sensor. Um ambiente pequeno e um ambiente maior podem exigir faixas de altura diferentes; portanto, a altura de montagem deve ser ajustada para corresponder à cobertura pretendida em vez de seguir uma medida fixa.

A altura conforme o tamanho do ambiente e o campo de visão é mais fácil de comparar usando os critérios abaixo. As orientações do fabricante devem ter prioridade sobre estes exemplos genéricos, pois as especificações do sensor podem diferir. Se o campo de detecção resultante não corresponder à área ocupada, revise a altura de montagem e teste novamente após o ajuste.

Condição do ambiente	Preocupação com o campo de visão	Indicação de altura	Risco de ajuste
Ambiente pequeno	A largura do campo pode se estender além da área ocupada	Escolha uma altura de montagem que mantenha a cobertura focada no espaço pretendido	Teste novamente se a cobertura se estender além da área-alvo
Ambiente maior	Maior distância pode reduzir a cobertura efetiva	Uma faixa de altura diferente pode ser necessária para manter a largura de campo adequada	Ajuste se a área ocupada não estiver totalmente coberta
Altura de teto maior	A largura do campo e a distância mudam	Interprete a altura de montagem de acordo com a especificação do sensor	Revise para ajuste se a confiabilidade da detecção mudar

Direção para áreas ocupadas

Após definir a altura de montagem, direcione o sensor para a área ocupada onde a detecção confiável é importante. O ângulo e a direção do sensor devem seguir a atividade pretendida no ambiente, em vez da fonte de movimento mais próxima, pois o tráfego próximo pode causar acionamentos indesejados sem melhorar a cobertura da área-alvo.

Verifique se há obstrução no caminho de apontamento por móveis ou outros objetos e, em seguida, mantenha corredores e espaços não relacionados além do limite de exclusão quando possível. Ajuste o ângulo do sensor se a área ocupada não for detectada ou se movimento não intencional for detectado, mas deixe que a atividade pretendida no ambiente determine a direção final.

Posicione sensores para automações de iluminação e ocupação

O posicionamento para automações de iluminação e ocupação deve corresponder à resposta de ocupação desejada, pois o posicionamento do sensor determina o contexto de ocupação que a automação recebe. Posicione o sensor ao redor da zona ocupada, do caminho de entrada e da atividade pretendida no ambiente para que as mudanças de acender luz, apagar luz e estado de ocupação sejam baseadas nas áreas que importam para o caso de uso da automação.

Uma automação que acende as luzes quando alguém entra pode se beneficiar da cobertura do caminho de entrada, enquanto um ambiente usado para presença sentada pode exigir que a zona ocupada permaneça dentro da zona de detecção após o movimento parar. O posicionamento adequado depende da atividade no ambiente, das configurações do sensor e do comportamento da plataforma, em vez de uma regra universal.

Posicione sensores para automações de iluminação e ocupação verificando se o posicionamento suporta o resultado de automação pretendido. Use a lista de verificação abaixo para confirmar o posicionamento relevante para automação e mantenha o comportamento da automação vinculado ao posicionamento do sensor, em vez da configuração do aplicativo.

• Zona ocupada: Mantenha a área de atividade principal dentro da zona de detecção para que o estado de ocupação reflita o uso normal do ambiente.
• Caminho de entrada: Inclua o caminho de entrada apenas quando ele deve contribuir para uma resposta de acender luz.
• Área de estar: Posicione o sensor para que a presença sentada possa permanecer dentro da zona de detecção pretendida.
• Área de exclusão: Mantenha ambientes próximos ou corredores fora da zona de detecção quando eles não devem influenciar o comportamento de acender ou apagar luz.
• Tolerância de atraso e novo teste: Se as mudanças de ocupação não corresponderem à atividade do ambiente, revise o posicionamento e teste novamente antes de alterar as configurações de automação.

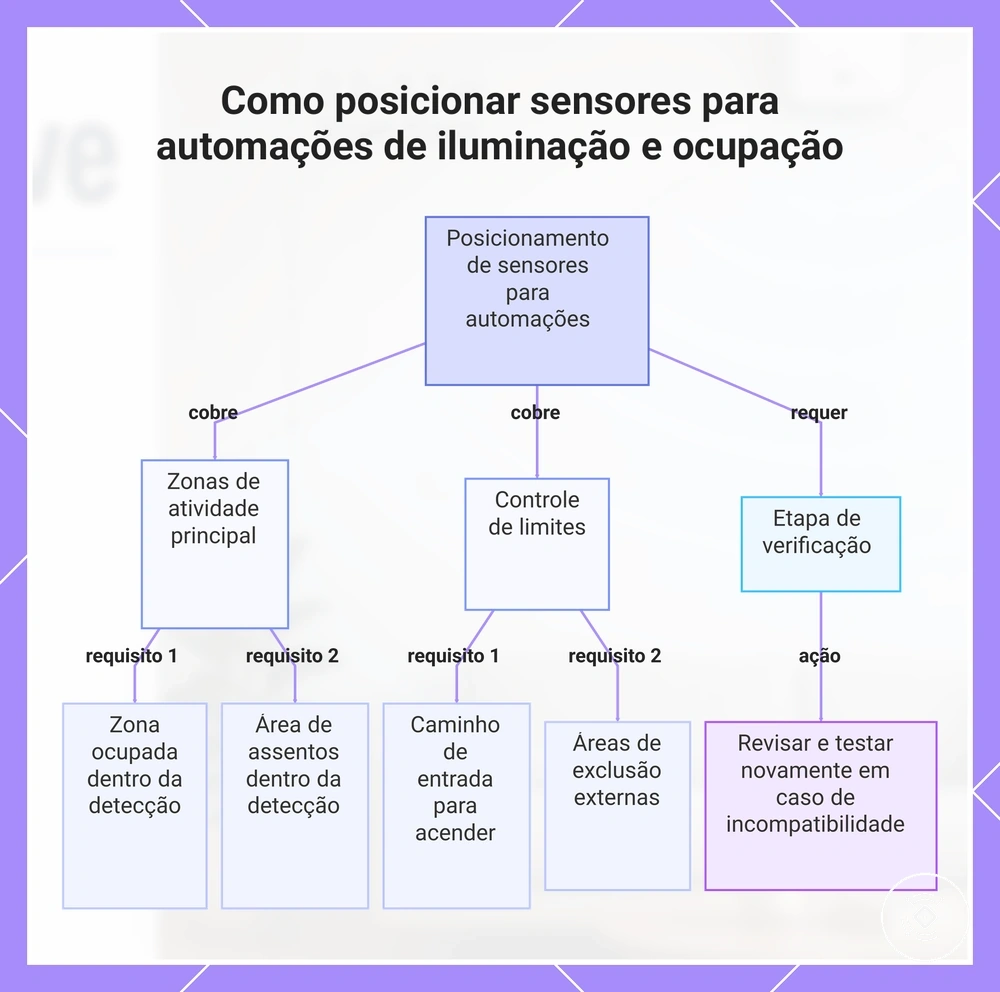

Este gráfico mostra as principais considerações de posicionamento e as etapas de verificação para garantir que a posição do sensor suporte o comportamento de automação pretendido.

Evite condições de posicionamento que reduzem a confiabilidade

Quando presença perdida, falsos positivos ou ocupação instável ocorrem, as condições de posicionamento podem estar contribuindo para o problema de confiabilidade, embora configurações, modelo do sensor e material do ambiente possam influenciar o resultado. Verifique o posicionamento antes de alterar as configurações, pois um problema físico de posicionamento pode continuar afetando a detecção mesmo após ajustes de software.

Obstrução, reflexão, extravasamento, largura excessiva de campo e desalinhamento podem cada um contribuir para problemas de detecção sob diferentes condições. Essas condições de posicionamento podem aumentar a presença perdida, falsos positivos ou ocupação instável, dependendo do layout do ambiente, superfícies próximas, limites, modelo e configurações.

Evite condições de posicionamento que reduzem a confiabilidade usando a lista de verificação de diagnóstico abaixo para identificar riscos específicos de posicionamento antes de ajustar as configurações. A lista de verificação foca apenas nas causas de posicionamento que podem reduzir a confiabilidade da detecção.

• Obstrução: Verifique se móveis ou outros objetos bloqueiam o caminho de detecção até a área ocupada.
• Reflexão: Considere se superfícies próximas podem estar redirecionando a detecção para áreas não pretendidas.
• Extravasamento: Verifique se o campo de detecção se estende para um ambiente adjacente ou outro limite não pretendido.
• Largura excessiva de campo: Revise se o campo de detecção cobre mais espaço do que a área de atividade pretendida requer.
• Desalinhamento e movimento próximo: Confirme que o sensor permanece apontado para a área ocupada pretendida, em vez de movimento próximo que possa contribuir para falsos positivos.
• Novo teste: Após ajustar o posicionamento, teste novamente a confiabilidade da detecção antes de alterar as configurações para que o efeito do ajuste físico possa ser avaliado.

Se as verificações específicas de posicionamento não resolverem o problema, continue para resolver problemas de detecção para obter orientação de diagnóstico mais ampla.

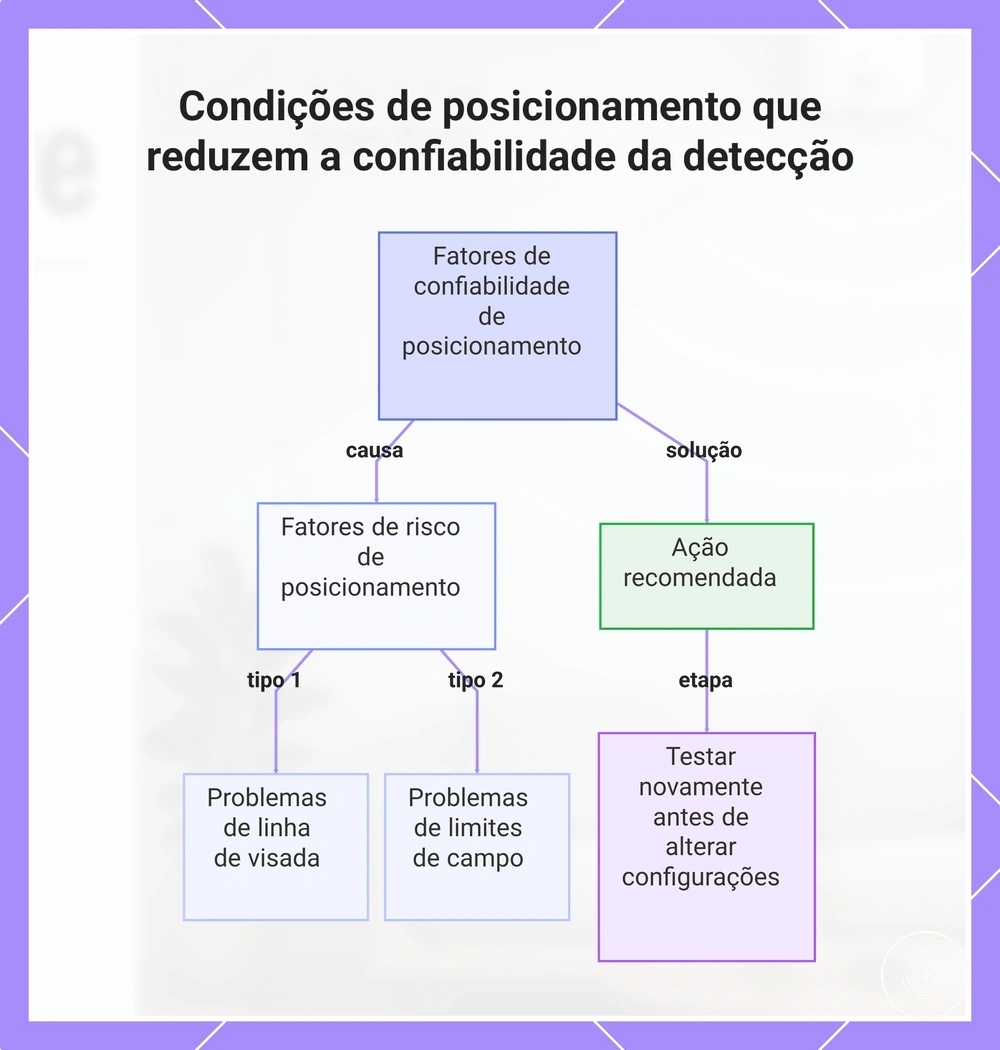

Este gráfico mostra os principais fatores de risco de posicionamento que podem causar ausência de presença, falsos positivos ou ocupação instável, e a ação recomendada de testar novamente após o ajuste.

Caminhos de detecção bloqueados ou reflexivos

Quando ocorre detecção reduzida, um caminho bloqueado pode ser causado por uma obstrução entre o sensor e a área ocupada. A posição, o material e o ângulo do objeto podem afetar o caminho de detecção; portanto, reposicione o objeto ou ajuste o direcionamento do sensor quando móveis, um eletrodoméstico ou outro obstáculo parecer interromper a cobertura.

Um caminho reflexivo pode contribuir para detecção refletida ou ocupação inconsistente quando uma superfície próxima redireciona parte do campo de detecção. O efeito pode variar com o material da superfície, posição, layout do ambiente, modelo do sensor e ângulo; portanto, evite assumir que toda superfície reflexiva se comporta da mesma forma e teste novamente após reposicionar ou redirecionar o sensor.

Extravasamento de detecção através de portas, paredes ou ambientes próximos

O extravasamento de detecção pode ocorrer quando o campo de detecção se estende além do limite de posicionamento pretendido em direção a portas, paredes ou ambientes próximos. Isso pode contribuir para detecção de área adjacente ou ocupação falsa, embora o resultado possa variar com a direção do sensor, layout do ambiente, modelo e contexto de sensibilidade.

Uma abertura de porta, proximidade de parede ou direção do sensor pode aumentar o extravasamento em direção a um corredor ou ambiente próximo quando o campo não está suficientemente contido. Reposicionar ou redirecionar o sensor pode reduzir o problema de limite, mas o ajuste de configurações ainda pode ser necessário se as alterações de posicionamento por si só não limitarem suficientemente a ocupação falsa.

Zonas muito amplas e falsos positivos

Quando zonas muito amplas se estendem além da área pretendida, podem ocorrer falsos positivos porque o sensor inclui movimento que não faz parte da cobertura-alvo. Um direcionamento mais estreito por meio do ajuste de posicionamento geralmente pode reduzir o risco de falsos positivos antes de alterar as configurações de calibração.

A largura da zona pode incluir caminhos adjacentes, animais de estimação, superfícies móveis ou outras fontes de movimento não intencionais que aumentam os acionamentos indesejados. Revise o que o campo amplo está captando e decida se um direcionamento mais estreito é necessário antes de ajustar as configurações de calibração.

Zonas muito amplas e falsos positivos podem ser diagnosticados verificando se o campo de detecção inclui fontes de movimento não intencionais:

• Um caminho adjacente, porta ou corredor pode estar dentro da largura da zona e aumentar o risco de falsos positivos.
• Uma área de animais de estimação pode contribuir para acionamentos indesejados quando incluída na cobertura excessiva.
• Superfícies móveis podem afetar a detecção quando permanecem dentro do campo amplo.
• O extravasamento de limite além da área pretendida pode indicar que um direcionamento mais estreito deve ser tentado antes de alterar as configurações de calibração.

Verifique o posicionamento antes da calibração e configuração

O posicionamento deve ser verificado antes da calibração e configuração. Esta verificação de posicionamento confirma se o sensor está pronto para a próxima etapa ou ainda precisa de ajuste.

Verifique se a área-alvo permanece dentro do campo de detecção pretendido e se o tipo de montagem é adequado ao layout do ambiente. Ajuste o posicionamento se alguma das condições não suportar a cobertura necessária.

Confirme se a altura e a direção de montagem mantêm a área ocupada dentro do campo de detecção. Teste novamente após qualquer alteração na altura ou direção antes de prosseguir.

Revise a exclusão de limites e verifique se há alguma obstrução que possa interromper a detecção ou incluir áreas não pretendidas. Corrija esses problemas de posicionamento antes de tratá-los como problemas de calibração.

• Confirme se a área-alvo está dentro do campo de detecção pretendido.
• Verifique se o tipo de montagem é adequado ao layout do ambiente.
• Confirme se a altura suporta a cobertura necessária.
• Confirme se a direção está alinhada com a área ocupada.
• Revise a exclusão de limites para detecção não intencional.
• Verifique se há obstrução no caminho de detecção.
• Confirme se o posicionamento suporta a necessidade de automação pretendida, se aplicável.
• Teste novamente após qualquer ajuste de posicionamento.

Prossiga quando a verificação de posicionamento suportar a cobertura pretendida; caso contrário, ajuste e teste novamente. Após confirmar a prontidão do posicionamento, continue com a calibração após o posicionamento.

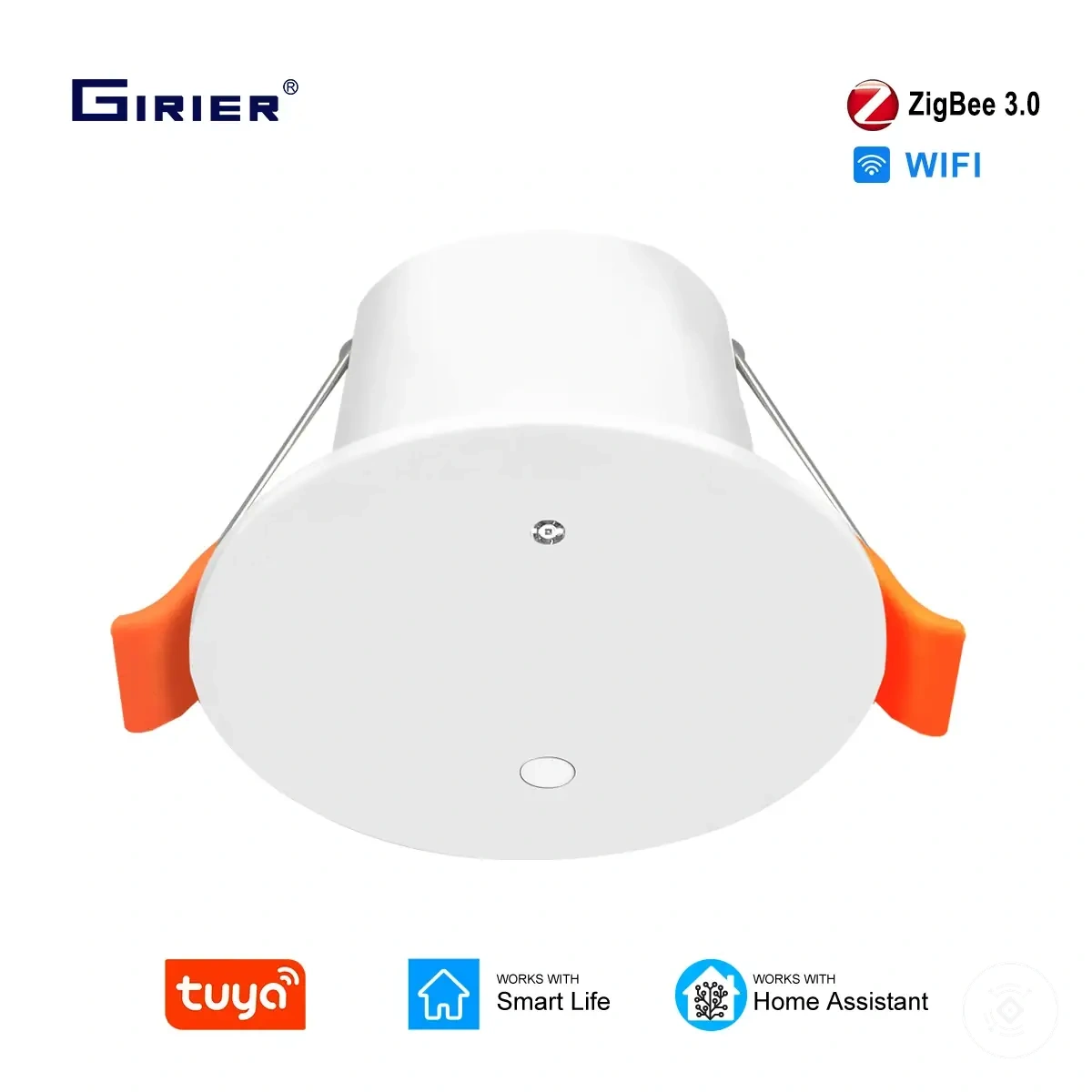

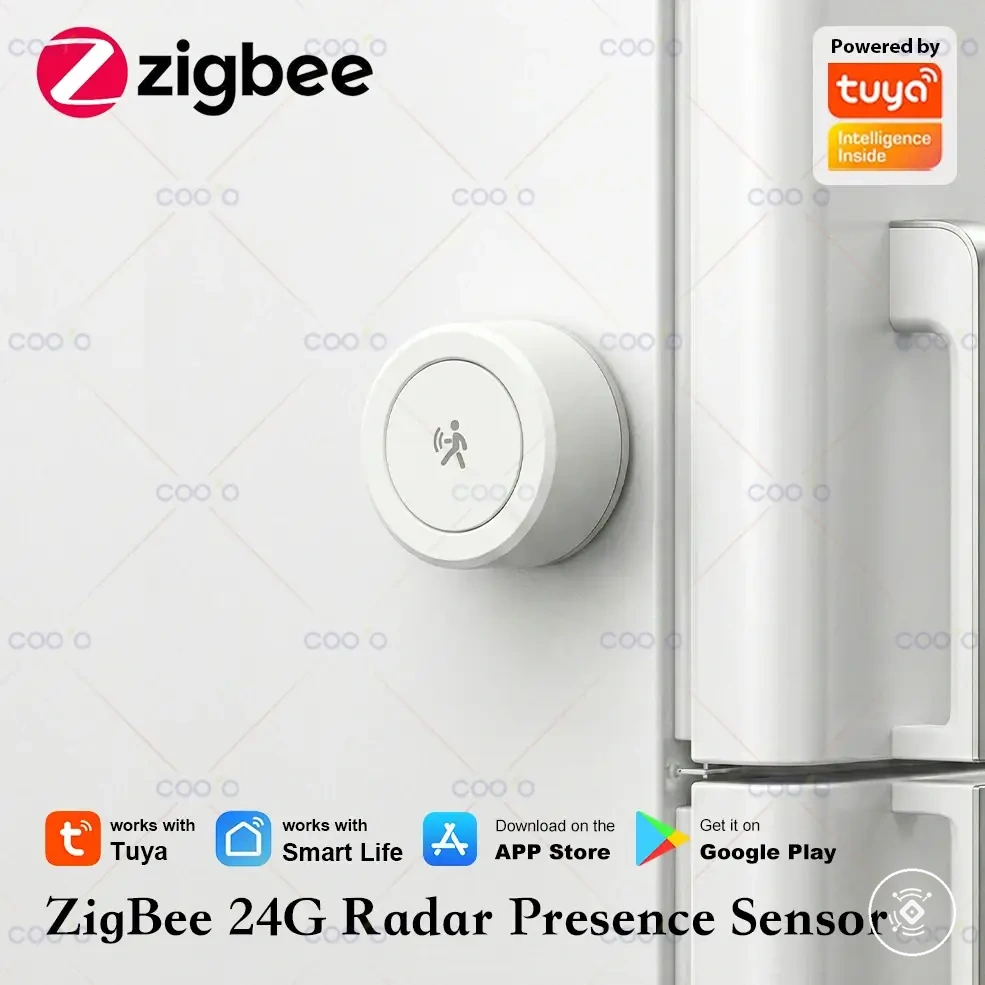

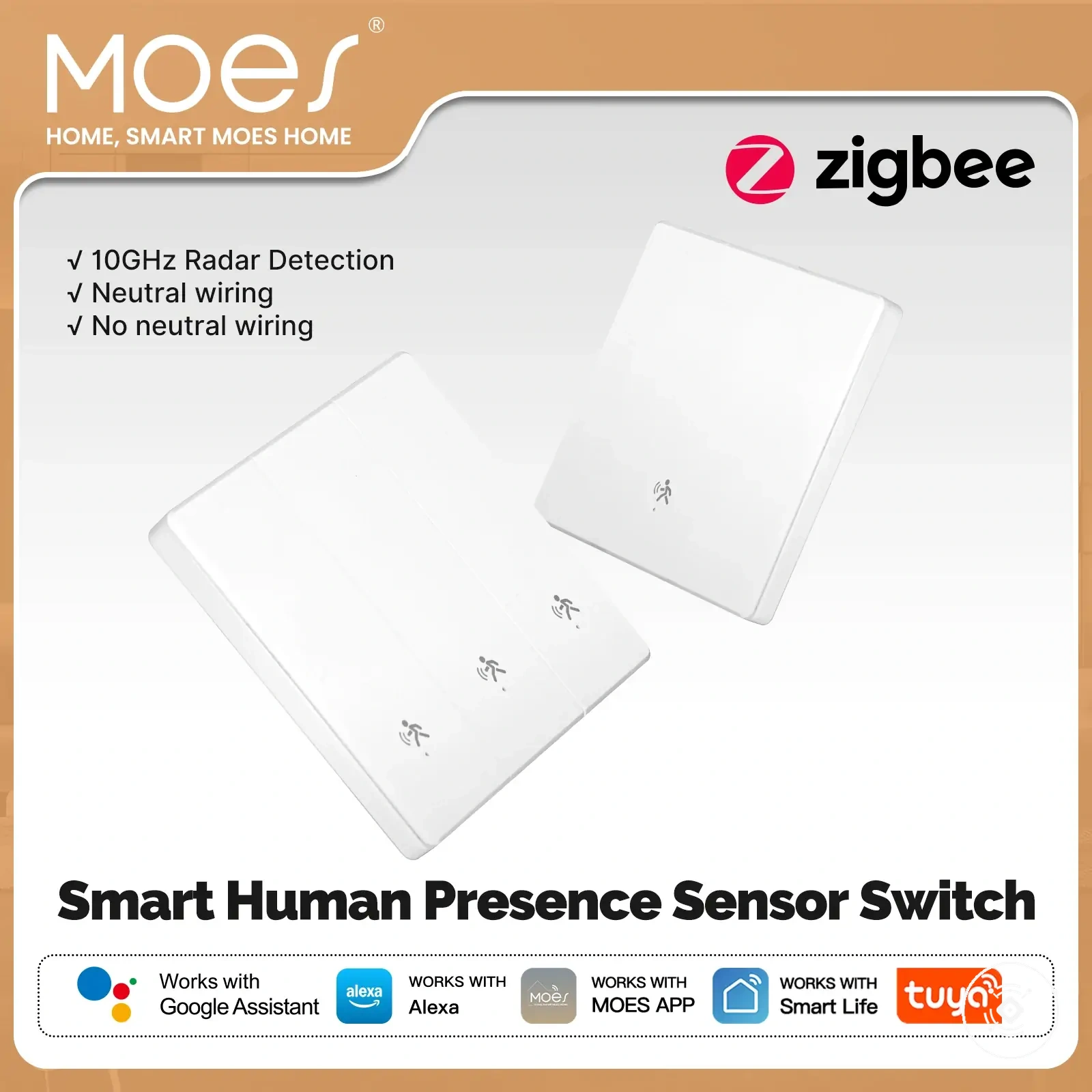

Os produtos abaixo são exemplos úteis para comparar as opções disponíveis. Antes de comprar, verifique se os critérios de compatibilidade, as características e os detalhes do produto atendem à sua necessidade.

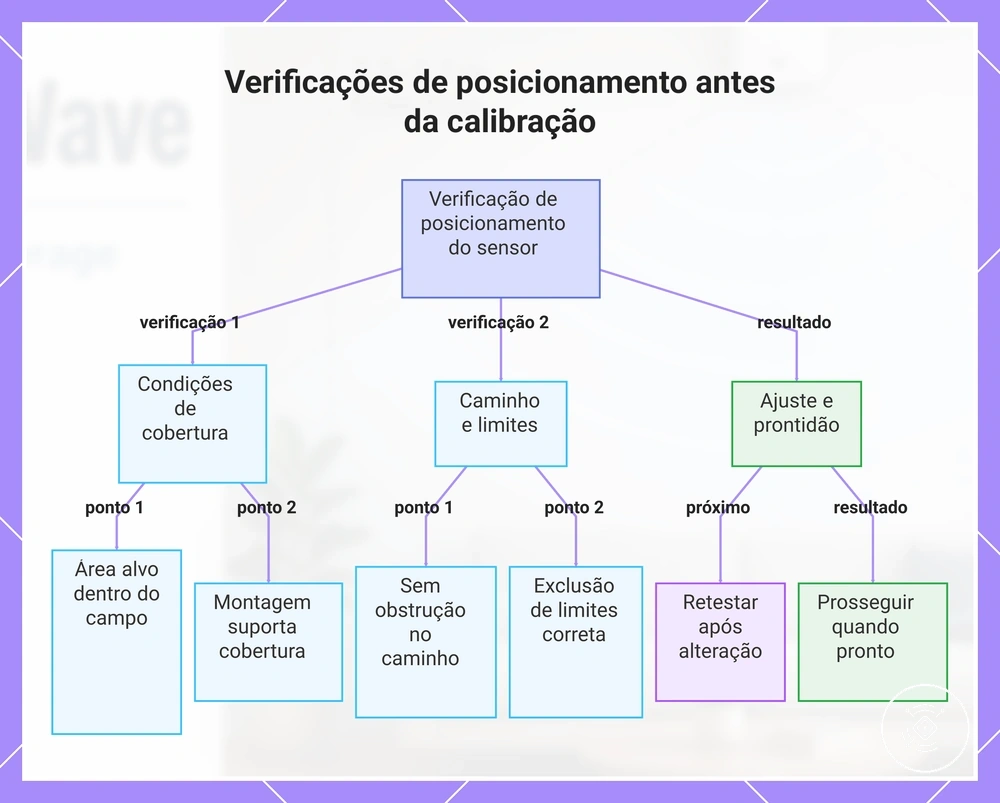

Este gráfico descreve as verificações essenciais de posicionamento para confirmar a prontidão do sensor antes da calibração, junto com os ajustes necessários quando as condições não são atendidas.
