Ubicación del sensor de presencia mmWave para una detección fiable en interiores

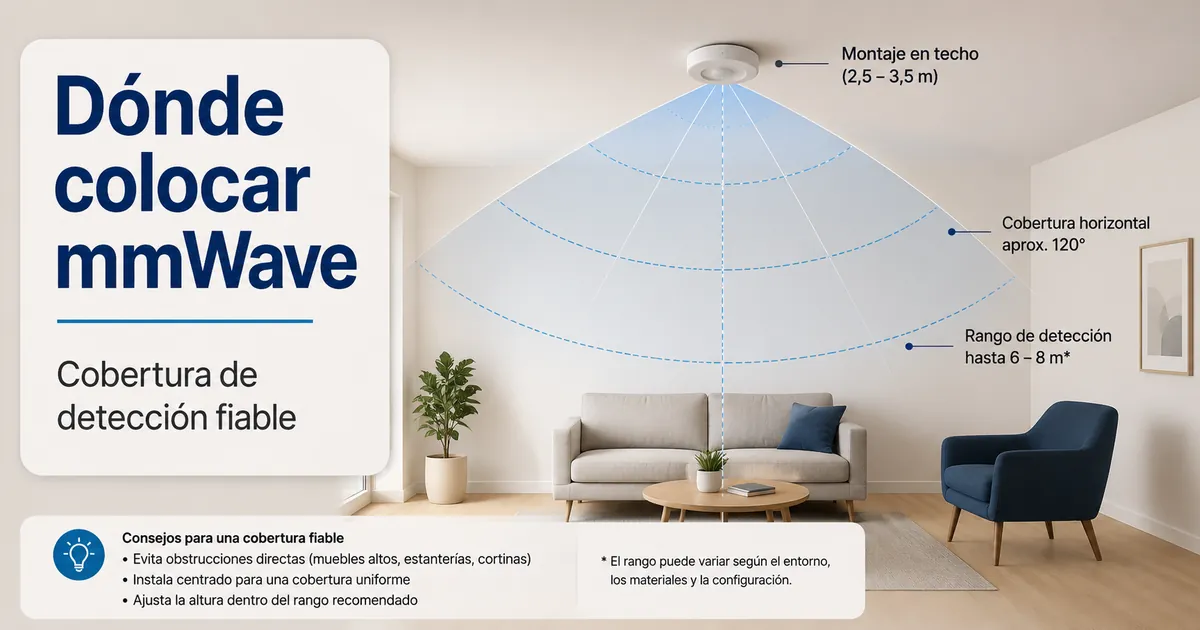

La ubicación del sensor de presencia mmWave comienza por ajustar el sensor al área ocupada que necesita una detección fiable en interiores. El campo de detección debe cubrir la actividad normal dentro del espacio previsto, evitando una cobertura innecesaria más allá del área objetivo. La distribución de la habitación, el campo de visión, el tipo de montaje, el ángulo del sensor y los límites cercanos influyen en la ubicación antes de comenzar la calibración.

La ubicación es el proceso de alinear el campo de visión del sensor de presencia mmWave con la habitación y su zona de detección prevista. La altura de montaje, el ángulo del sensor, las opciones de montaje en techo, montaje en pared o montaje empotrado pueden cambiar cómo el área de cobertura se ajusta a las zonas de asientos, las rutas de movimiento y otros espacios ocupados. La calibración debe seguir a esta decisión de ubicación porque los ajustes de sensibilidad no pueden compensar completamente una posición de montaje inadecuada.

Al planificar una habitación, primero identifique dónde se espera que las personas permanezcan o se muevan, luego elija un montaje en techo o en pared que dirija el campo de detección hacia esas áreas ocupadas. Si el sensor mira hacia una puerta, una pared cercana o una habitación contigua, el riesgo de desbordamiento puede aumentar, por lo que la posición final de montaje debe mantener la zona de detección centrada en la habitación prevista.

Estas decisiones de ubicación establecen la base para una detección fiable. Una vez que se han evaluado el área ocupada, el campo de visión, la altura de montaje, el ángulo del sensor y los límites de la habitación, la calibración se puede usar para ajustar la cobertura de detección para la instalación específica.

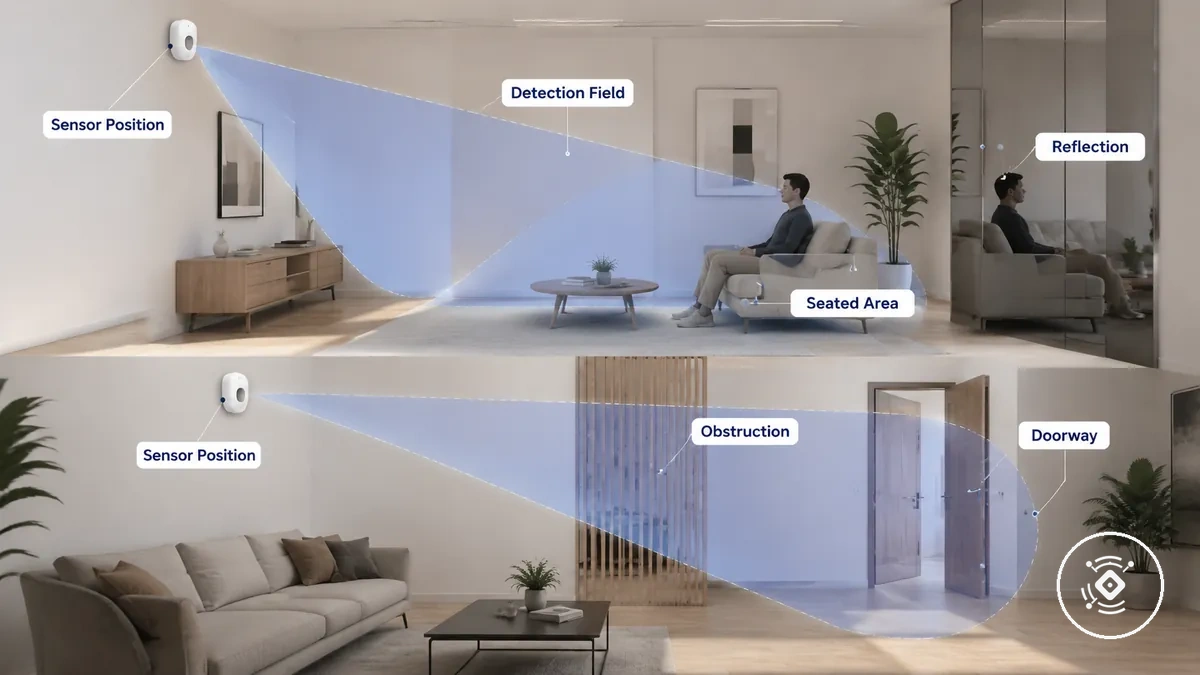

Cómo la ubicación cambia la cobertura de detección mmWave

La ubicación del sensor de presencia mmWave cambia lo que el campo de detección puede incluir, por lo que la cobertura de detección depende de la posición del sensor, el ángulo y la habitación circundante. La detección fiable se ve influida por hacia dónde apunta el sensor, mientras que la distribución de la habitación y los objetos cercanos pueden afectar a lo que el sensor detecta o no detecta.

La posición del sensor define cómo se extiende el campo de detección por la habitación, mientras que el ángulo, el alcance, la obstrucción y el reflejo pueden cambiar el área de cobertura efectiva. Los muebles, las paredes y otras superficies pueden alterar el campo de detección, por lo que el resultado final depende tanto del modelo de sensor como del entorno de instalación. Una guía del sensor de presencia mmWave presenta los conceptos básicos detrás de la ubicación antes de explorar decisiones específicas para cada habitación.

Cómo la ubicación cambia la cobertura de detección mmWave se entiende mejor con un diagrama sencillo de la habitación. La ilustración siguiente muestra cómo la posición del sensor, el ángulo y los límites cercanos configuran el campo de detección y la cobertura de la habitación.

Cuando un sensor apunta hacia una zona de asientos, el campo de detección puede mantenerse centrado en el área ocupada prevista. Cuando apunta hacia una puerta, el movimiento cerca de la entrada puede incluirse en su lugar, dependiendo de la distribución de la habitación, el alcance y la configuración del sensor. Esta visión general lo prepara para elegir el área de la habitación objetivo, mientras que las zonas de detección y sensibilidad explican cómo los ajustes relacionados pueden influir aún más en la cobertura de la habitación.

• Cobertura prevista: Campo de detección dirigido hacia la zona de asientos dentro de la habitación objetivo.
• Cobertura no prevista: Campo de detección que se extiende hacia una puerta, lo que puede aumentar la detección accidental o la ausencia de detección según las condiciones de ubicación.

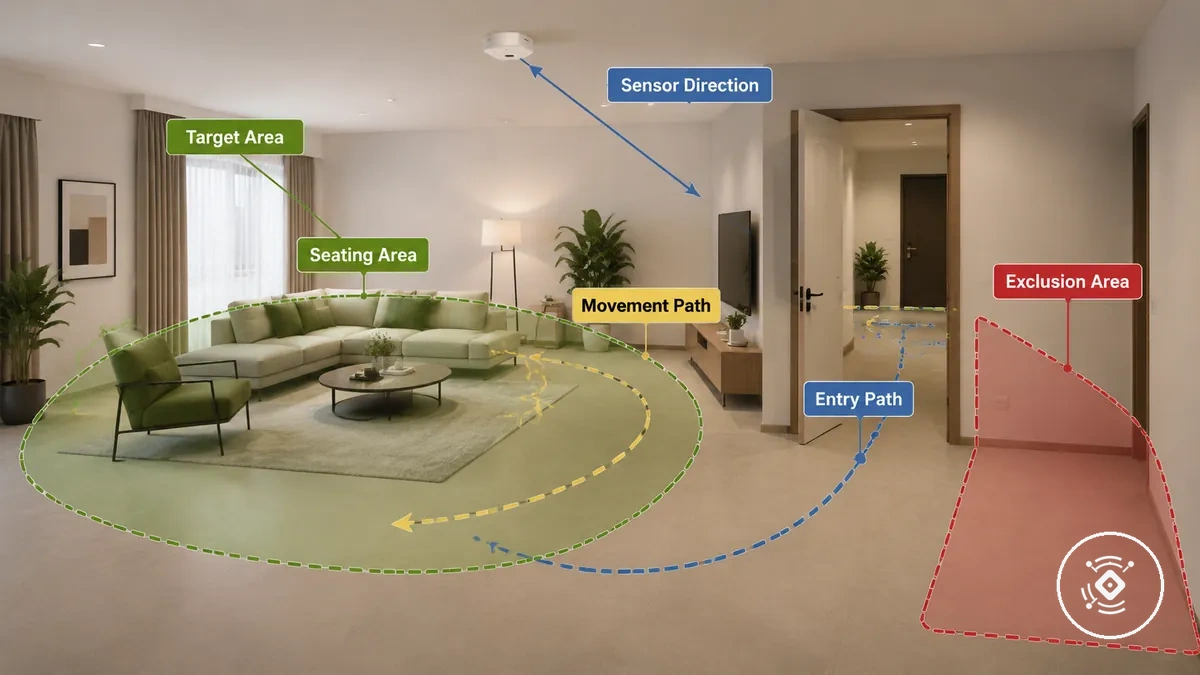

Elegir el área de la habitación que el sensor debe detectar

El área objetivo debe ser la parte de la habitación donde la ocupación fiable es más importante. Las decisiones de ubicación deben comenzar con el área ocupada, porque el área de la habitación con el mayor valor de ocupación debe recibir prioridad de detección antes de elegir una ubicación de montaje. El área objetivo más adecuada depende de la actividad en la habitación, la posición de los muebles y el objetivo de automatización previsto.

Un área de asientos, un escritorio, una cama u otra área ocupada principal suele merecer mayor prioridad que las rutas de paso ocasionales. Una ruta de movimiento y una ruta de entrada también pueden ser importantes cuando el uso de la habitación depende de detectar la llegada o el movimiento habitual a través de una puerta. La posición de los muebles y el límite adyacente deben tenerse en cuenta para que la zona de detección se mantenga centrada en la actividad relevante, en lugar de en espacios cercanos que deben permanecer fuera del objetivo de cobertura.

Elija el área de la habitación que el sensor debe detectar antes de seleccionar una posición de montaje. El diseño anotado a continuación identifica las áreas prioritarias y de exclusión para organizar las decisiones de ubicación antes de los detalles de instalación.

Use esta lista para separar las áreas que se deben detectar, las que se pueden detectar y las que no se deben detectar. La prioridad final depende del uso de la habitación, el comportamiento de ocupación y el objetivo de automatización.

• Área ocupada principal: Priorice el área de asientos, el escritorio, la cama u otra ubicación donde la ocupación sea más importante.
• Punto de presencia estática: Incluya lugares donde los ocupantes puedan permanecer sentados o inmóviles durante periodos prolongados.
• Ruta de movimiento: Incluya rutas de paso habituales solo cuando apoyen la actividad prevista en la habitación.
• Ruta de entrada: Incluya la puerta cuando la detección de entrada apoye el objetivo de automatización previsto.
• Posición de los muebles: Compruebe si los muebles podrían reducir la visibilidad del área prioritaria.
• Límite adyacente: Mantenga los pasillos o las habitaciones cercanas fuera de la zona de detección principal cuando no deban influir en la detección de ocupación.

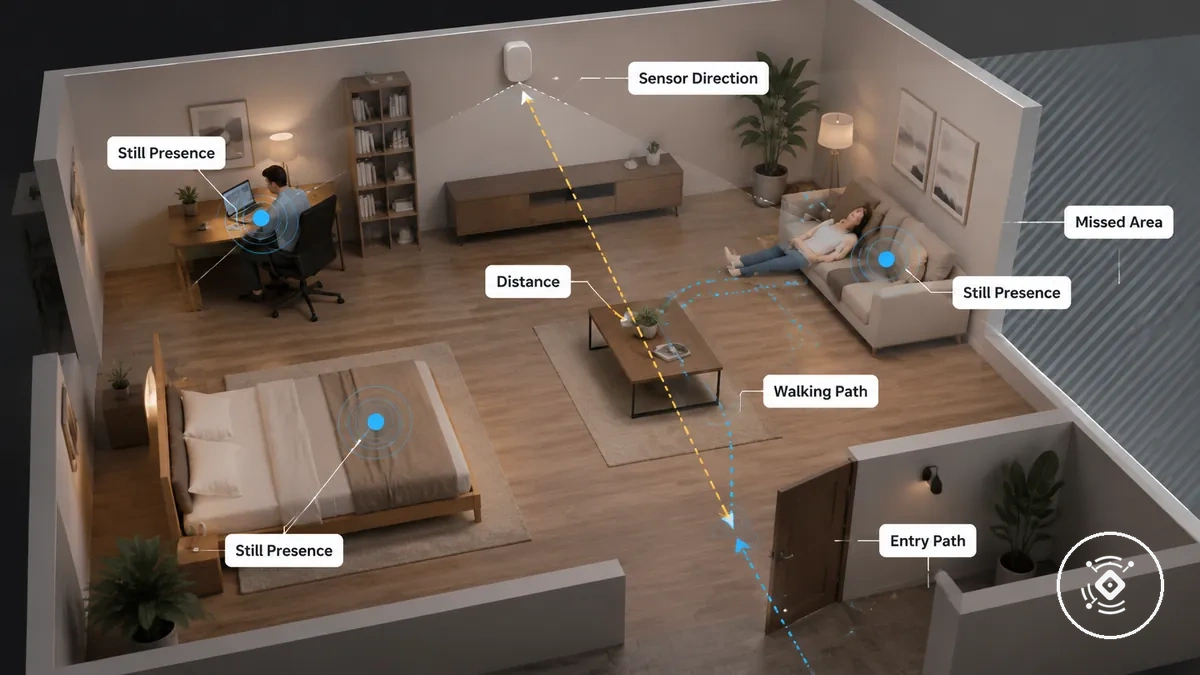

Puntos de presencia estática y rutas de movimiento

Cuando una persona pasa tiempo trabajando en un escritorio, descansando en un sofá o reposando en una cama, ese punto de presencia estática suele merecer mayor prioridad de ubicación que las áreas usadas solo brevemente. La detección fiable de presencia puede depender de la distancia, el ángulo, la duración y el micromovimiento sutil, por lo que la falta de detección puede volverse más probable cuando el punto de ocupación está fuera de la dirección de detección preferida. Los puntos de presencia estática y las rutas de movimiento crean diferentes prioridades de ubicación, como se ilustra a continuación.

Las rutas de movimiento merecen atención cuando caminar regularmente por un pasillo o una ruta de entrada es parte de la actividad prevista en la habitación. Los ejemplos siguientes distinguen los puntos de ocupación estable de las rutas de movimiento para que la decisión local del área de la habitación pueda priorizar la posición que más importa.

• Punto de asiento: Un escritorio, sofá o cama usado durante un periodo prolongado suele convertirse en la ubicación principal de presencia estática.
• Punto de pie: Un punto de actividad donde alguien permanece de pie puede merecer prioridad cuando la ocupación dura más que una parada breve.
• Ruta de paso: Un pasillo puede incluirse cuando el movimiento regular apoya el uso previsto de la habitación.
• Ruta de entrada: Una puerta puede recibir mayor o menor prioridad dependiendo de si los eventos de entrada son más importantes que la presencia estática.
• Área estática pasada por alto: Un punto de presencia estática a una distancia o ángulo inadecuados puede aumentar la probabilidad de falta de detección, así que elija si el punto de ocupación estable o la ruta de movimiento merece prioridad.

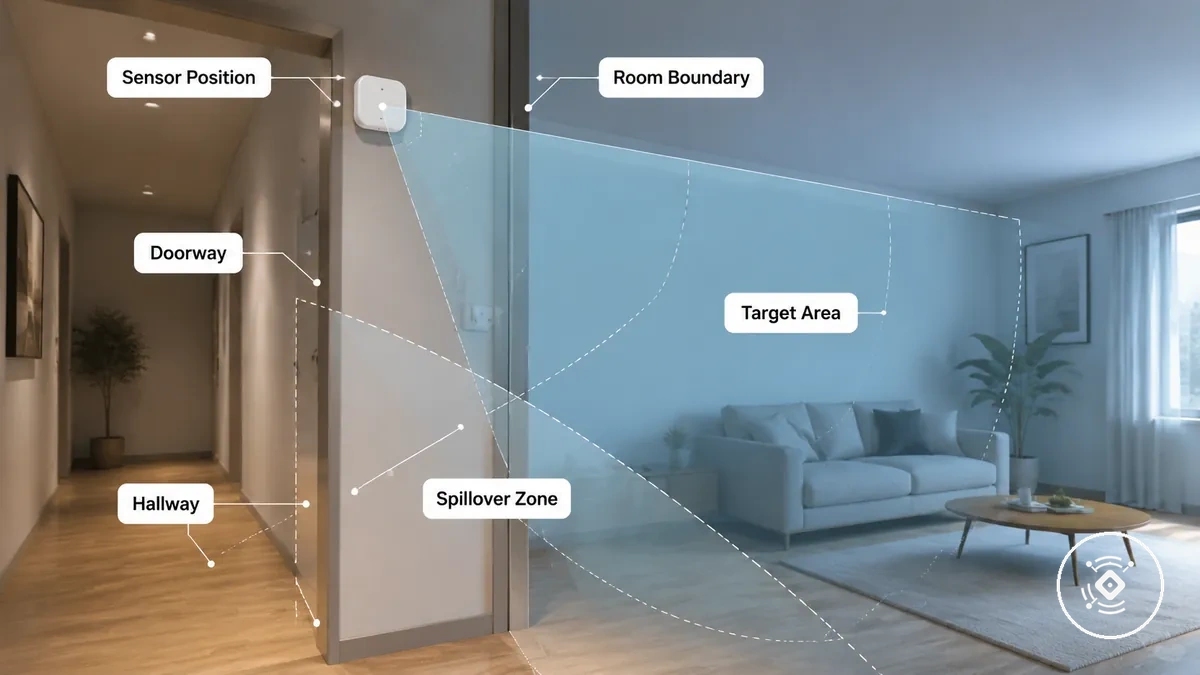

Puertas, pasillos y límites de habitaciones adyacentes

Las puertas, los pasillos y los límites de habitaciones adyacentes pueden influir en el área de detección prevista cuando la apertura de la puerta, la alineación del límite o la distancia permiten que la actividad fuera de la habitación objetivo entre en el campo de detección. El riesgo de desbordamiento y la ocupación falsa pueden volverse más probables cuando una puerta o el borde de una habitación se alinea con la dirección del sensor, por lo que la ubicación debe mantener el área de detección prevista centrada en la habitación que importa. Las puertas, los pasillos y los límites de habitaciones adyacentes afectan el desbordamiento de la detección como se ilustra a continuación.

Las condiciones de los límites cambian qué áreas deben y no deben activar la ocupación. Los ejemplos siguientes muestran cómo las puertas, los pasillos, las paredes y las habitaciones cercanas pueden influir en el área de detección prevista mientras mantienen los espacios no relacionados fuera del límite de detección.

• Puerta: Una puerta abierta puede aumentar el riesgo de desbordamiento cuando su alineación dirige la detección hacia un área adyacente.
• Pasillo: Un pasillo debería contribuir a la ocupación solo cuando se incluye intencionadamente en el área de detección prevista.
• Pared: Una pared define el límite de la habitación, aunque el comportamiento del límite puede variar según la distribución, la distancia, la dirección del sensor, el material y la configuración.
• Habitación cercana: La actividad en una habitación cercana debería permanecer normalmente fuera del área de detección prevista cuando no forma parte del objetivo de ocupación.

Si la alineación de la puerta o la pared plantea dudas sobre los espacios adyacentes, los límites de detección a través de paredes proporcionan una aclaración adicional sobre los límites sin asumir que las habitaciones cercanas deberían activar la ocupación.

Adecuar el tipo de montaje al campo de detección

Adecuar el tipo de montaje al campo de detección consiste en elegir el estilo de montaje que se alinee con las necesidades de cobertura de la habitación. El tipo de montaje afecta el comportamiento de cobertura, mientras que la elección de ubicación más adecuada puede depender de la geometría de la habitación, la superficie de instalación, la ocupación prevista y el modelo de sensor.

Un montaje en techo puede proporcionar un campo de visión más amplio en un área abierta, mientras que un montaje en pared suele ofrecer una cobertura más direccional que puede orientarse hacia un área ocupada específica. Un montaje empotrado puede integrarse con la superficie de instalación, pero su posición fija puede reducir la capacidad de ajuste y puede requerir mayor atención al riesgo de puntos ciegos y a los límites de cobertura al tomar una decisión de ubicación.

Adecuar el tipo de montaje al campo de detección comparando cómo cada estilo de montaje cambia el comportamiento de cobertura y las limitaciones prácticas. La comparación siguiente ayuda a relacionar el tipo de montaje con las necesidades de cobertura de la habitación, en lugar de tratar una opción como universalmente adecuada.

Tipo de montaje	Comportamiento de cobertura	Ventaja de ubicación	Limitación principal	Condición más adecuada
Montaje en techo	Campo de visión amplio con cobertura abierta desde arriba	Puede adaptarse a distribuciones de habitación más amplias	El riesgo de puntos ciegos puede variar según la altura y la geometría de la habitación	Cuando la cobertura amplia de la habitación es la prioridad
Montaje en pared	Cobertura direccional con orientación ajustable	Puede centrarse en un área ocupada específica	La cobertura depende del ángulo y la dirección de ubicación	Cuando se prefiere una detección dirigida
Montaje empotrado	Cobertura fija alineada con la superficie de instalación	Integración limpia con la superficie	La capacidad de ajuste limitada puede aumentar el riesgo de puntos ciegos en algunas distribuciones	Cuando la superficie de instalación y la distribución de la habitación apoyan el campo de detección previsto

Después de adecuar el tipo de montaje al campo de detección, continúe con la instalación y configuración inicial para ajustar el enfoque de montaje para la ubicación seleccionada.

Ubicación en techo para cobertura de habitación abierta

La ubicación en techo puede ser adecuada para la cobertura de habitaciones abiertas cuando el sensor necesita observar un área ocupada amplia desde arriba. Este enfoque puede adaptarse a una habitación abierta con una zona de actividad central, aunque el resultado aún depende de la apertura de la habitación, la posición del techo y la forma del campo de detección.

La altura, la centralidad y la anchura del campo influyen en la amplitud con la que el sensor cubre la habitación. Una cobertura amplia puede incluir áreas de asientos y rutas de paso, pero puede reducir el control direccional cerca de paredes, puertas u otros límites.

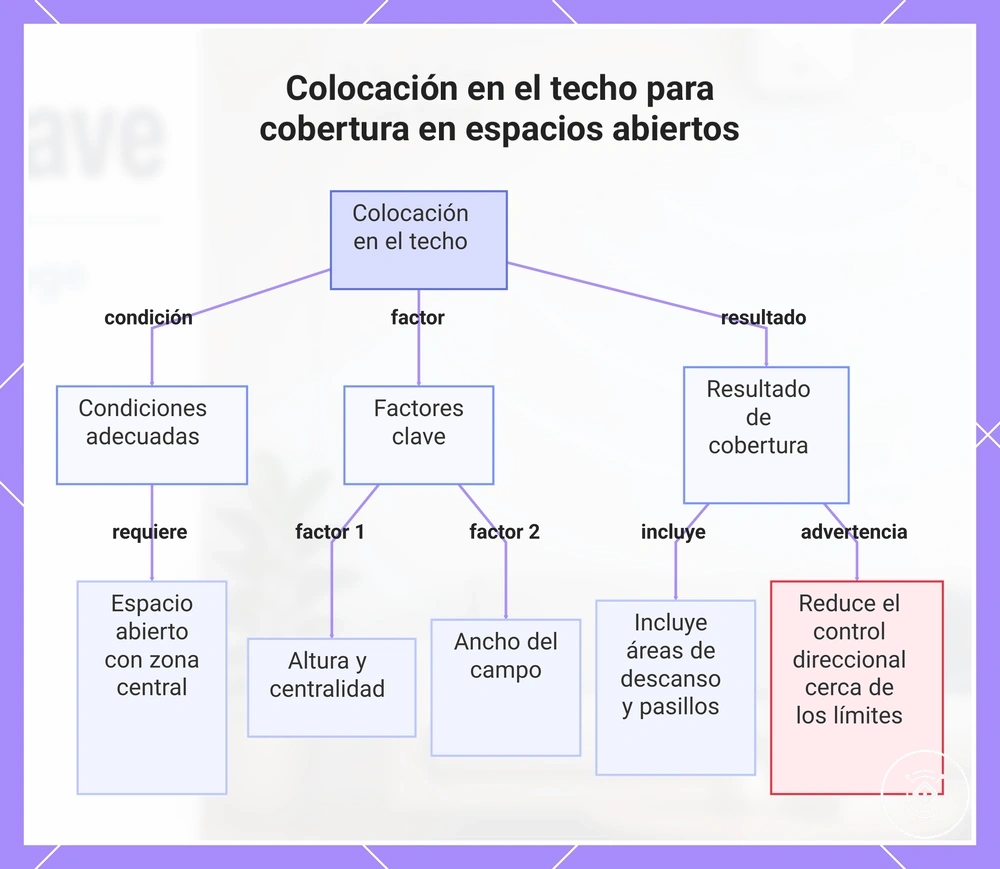

Este gráfico muestra las condiciones, los factores clave y el resultado de cobertura de la colocación en el techo para la cobertura de sensores en espacios abiertos.

Ubicación en pared para cobertura direccional

La ubicación en pared es adecuada para la cobertura direccional cuando el sensor necesita centrarse en un área ocupada específica en lugar de un campo de detección más amplio. La eficacia de la detección dirigida depende de la posición de la pared, la dirección de orientación, el ángulo y la distancia al área ocupada, por lo que el resultado puede variar según la distribución de la habitación y la ubicación del sensor.

La ubicación en pared utiliza la posición de la pared para dirigir el campo de detección hacia el área ocupada prevista, teniendo en cuenta la obstrucción lateral y las posibles condiciones de puntos ciegos. Los muebles u objetos cercanos pueden interrumpir el campo de detección, y orientar hacia un área de asientos puede proporcionar una detección más dirigida que orientar hacia una puerta o un pasillo, donde el tránsito de paso puede aumentar la detección de ocupación no deseada.

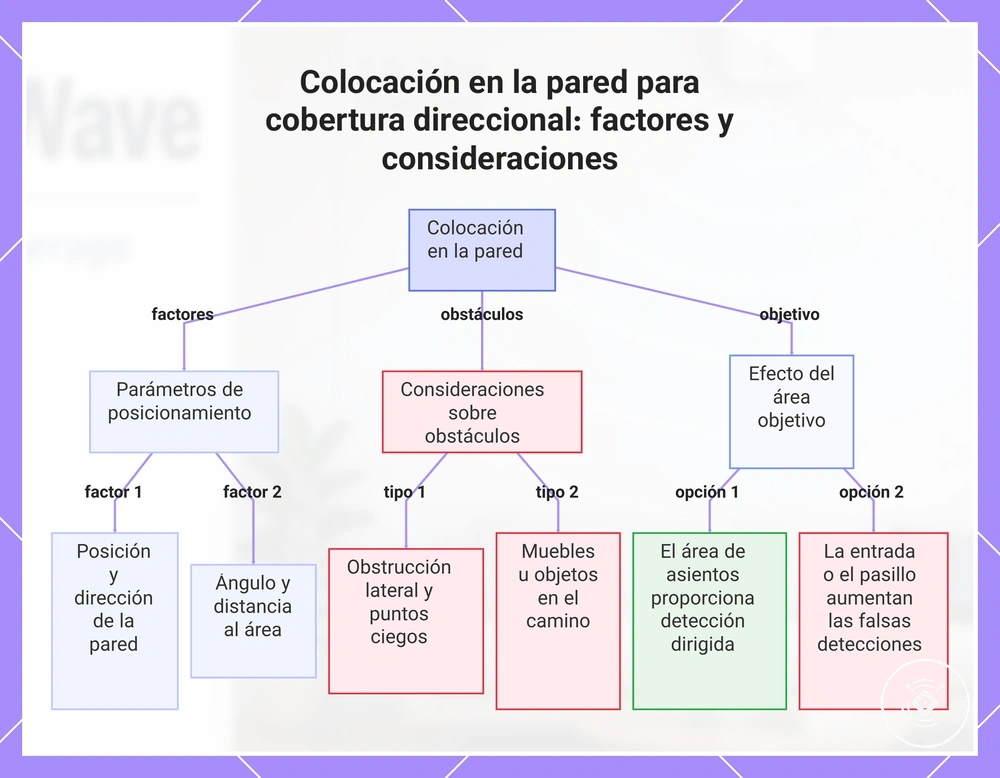

Este gráfico explica cómo la colocación en la pared dirige la cobertura del sensor, los factores de posicionamiento que influyen en la efectividad, los obstáculos comunes y el efecto de las diferentes áreas objetivo.

Ubicación de montaje empotrado y límites de cobertura fija

La ubicación de montaje empotrado puede funcionar cuando su cobertura fija coincide con la geometría de la habitación y el campo de detección previsto. La cobertura fiable depende de si el ángulo fijo se alinea con el área ocupada, por lo que la elección de ubicación no debe asumir un comportamiento idéntico entre diferentes montajes empotrados.

La integración con la superficie puede mantener el sensor alineado con la superficie de montaje, pero ese ángulo fijo puede crear una limitación de campo o una cobertura restringida cuando el área ocupada queda fuera del campo de detección. Si la geometría de la habitación requiere redirigir o ajustar el campo para evitar un punto ciego, un montaje ajustable puede ser la elección de ubicación más adecuada.

Establecer la altura de montaje y el ángulo del sensor

La altura de montaje y el ángulo del sensor deben ajustarse después de haber elegido el tipo de montaje, para que el campo de detección coincida con el área ocupada. La altura de montaje adecuada, la inclinación y el ángulo del sensor dependen del modelo de sensor, el tamaño de la habitación, la altura del techo y la dirección de detección prevista, por lo que la fiabilidad de la detección puede requerir ajustes en lugar de una regla de ubicación fija.

La altura de montaje y la inclinación trabajan juntas para dar forma al campo de visión y a la distancia entre el sensor y el área ocupada. En una habitación pequeña, una posición de orientación más baja o más centrada puede ayudar a mantener el campo de cobertura enfocado, mientras que una habitación más grande o una ocupación sentada puede requerir una dirección de sensor diferente. El ajuste adecuado depende de la geometría de la habitación y del modelo de sensor.

Se deben seguir las indicaciones del fabricante cuando estén disponibles, porque la altura de montaje recomendada, el ángulo del sensor y el rango de altura pueden variar según el modelo. La tabla siguiente muestra cómo la altura de montaje y el ángulo del sensor organizan la dirección de detección e indican cuándo puede ser necesario un ajuste adicional.

Variable de ubicación	Qué comprobar	Por qué es importante	Indicación de ajuste
Altura de montaje	Distancia al área ocupada	Influye en el campo de visión y el campo de cobertura	Ajuste si el área prevista no recibe una cobertura adecuada
Ángulo e inclinación del sensor	Dirección de detección	Ayuda a alinear el campo de detección con el área ocupada	Ajuste la posición de orientación dentro de las indicaciones del fabricante
Tamaño de la habitación	Cobertura en el espacio previsto	Diferentes distribuciones pueden requerir una ubicación distinta	Revise el campo de visión y ajuste según sea necesario

Altura según el tamaño de la habitación y el campo de visión

El tamaño de la habitación y el campo de visión deben evaluarse juntos al seleccionar una altura de montaje, porque la ubicación adecuada depende de la anchura del campo, la distancia al área ocupada, la altura del techo y la especificación del sensor. Una habitación pequeña y una habitación más grande pueden requerir rangos de altura diferentes, por eso la altura de montaje debe ajustarse para coincidir con la cobertura prevista en lugar de seguir una medida fija.

La altura según el tamaño de la habitación y el campo de visión es más fácil de comparar usando los criterios siguientes. Las indicaciones del fabricante deben tener prioridad sobre estos ejemplos genéricos porque las especificaciones del sensor pueden diferir. Si el campo de detección resultante no coincide con el área ocupada, revise la altura de montaje y vuelva a probar después del ajuste.

Condición de la habitación	Factor del campo de visión	Indicación de altura	Riesgo de ajuste
Habitación pequeña	La anchura del campo puede extenderse más allá del área ocupada	Elija una altura de montaje que mantenga la cobertura centrada en el espacio previsto	Vuelva a probar si la cobertura se extiende fuera del área objetivo
Habitación más grande	Una distancia mayor puede reducir la cobertura efectiva	Puede ser necesario un rango de altura diferente para mantener una anchura de campo adecuada	Ajuste si el área ocupada no está completamente cubierta
Altura de techo más alta	Tanto la anchura del campo como la distancia cambian	Interprete la altura de montaje según la especificación del sensor	Revise para ajustar si la fiabilidad de la detección cambia

Dirección hacia las áreas ocupadas

Después de establecer la altura de montaje, oriente el sensor hacia el área ocupada donde la detección fiable es importante. El ángulo y la dirección del sensor deben seguir la actividad prevista en la habitación, no la fuente de movimiento más cercana, porque el tránsito cercano puede causar activaciones no deseadas sin mejorar la cobertura del área objetivo.

Compruebe la trayectoria de orientación para detectar obstrucciones de muebles u otros objetos, luego mantenga los pasillos y los espacios no relacionados fuera del límite de exclusión cuando sea posible. Ajuste el ángulo del sensor si el área ocupada no se detecta o se detecta movimiento no deseado, pero deje que la actividad prevista en la habitación determine la dirección final.

Colocar sensores para automatizaciones de iluminación y ocupación

La ubicación para automatizaciones de iluminación y ocupación debe coincidir con la respuesta de ocupación deseada, porque la ubicación del sensor determina el contexto de ocupación que recibe la automatización. Posicione el sensor alrededor de la zona ocupada, la ruta de entrada y la actividad prevista en la habitación para que los cambios de encendido, apagado y estado de ocupación se basen en las áreas que importan para el caso de uso de la automatización.

Una automatización que enciende las luces cuando alguien entra puede beneficiarse de cubrir la ruta de entrada, mientras que una habitación usada para presencia sentada puede requerir que la zona ocupada permanezca dentro de la zona de detección después de que el movimiento se detenga. La ubicación adecuada depende de la actividad en la habitación, la configuración del sensor y el comportamiento de la plataforma, más que de una regla universal.

Coloque sensores para automatizaciones de iluminación y ocupación verificando que la ubicación apoye el resultado de automatización previsto. Use la lista siguiente para verificar la ubicación relevante para la automatización y mantenga el comportamiento de la automatización vinculado a la ubicación del sensor en lugar de a la configuración de la aplicación.

• Zona ocupada: Mantenga el área de actividad principal dentro de la zona de detección para que el estado de ocupación refleje el uso normal de la habitación.
• Ruta de entrada: Incluya la ruta de entrada solo cuando deba contribuir a una respuesta de encendido de luces.
• Área de asientos: Posicione el sensor para que la presencia sentada pueda permanecer dentro de la zona de detección prevista.
• Área de exclusión: Mantenga las habitaciones cercanas o los pasillos fuera de la zona de detección cuando no deban influir en el comportamiento de encendido o apagado de luces.
• Tolerancia de retardo y nueva prueba: Si los cambios de ocupación no coinciden con la actividad de la habitación, revise la ubicación y vuelva a probar antes de cambiar la configuración de la automatización.

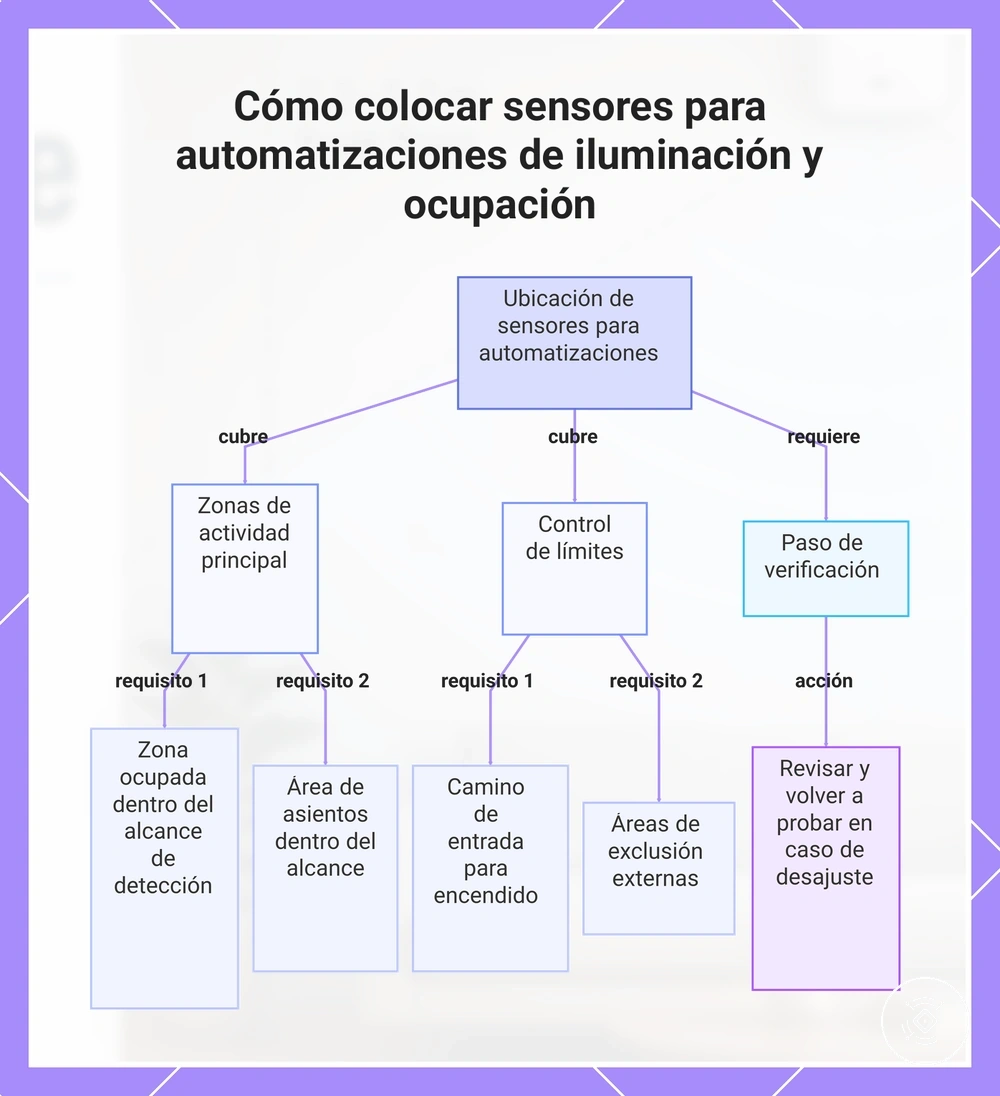

Este gráfico muestra las consideraciones clave de colocación y los pasos de verificación para garantizar que la ubicación del sensor respalde el comportamiento de automatización deseado.

Evitar condiciones de ubicación que reducen la fiabilidad

Cuando se producen ausencias de detección, falsos positivos u ocupación inestable, las condiciones de ubicación pueden estar contribuyendo al problema de fiabilidad, aunque la configuración, el modelo de sensor y el material de la habitación también pueden influir en el resultado. Compruebe la ubicación antes de cambiar la configuración, porque un problema de posicionamiento físico puede seguir afectando a la detección incluso después de ajustes de software.

La obstrucción, el reflejo, el desbordamiento, la anchura excesiva del campo y la desalineación pueden contribuir a problemas de detección en diferentes condiciones. Estas condiciones de ubicación pueden aumentar la ausencia de detección, los falsos positivos o la ocupación inestable, dependiendo de la distribución de la habitación, las superficies cercanas, los límites, el modelo y la configuración.

Evite condiciones de ubicación que reducen la fiabilidad usando la lista de verificación siguiente para identificar riesgos específicos de la ubicación antes de ajustar la configuración. La lista se centra solo en las causas de ubicación que pueden reducir la fiabilidad de la detección.

• Obstrucción: Compruebe si los muebles u otros objetos bloquean la trayectoria de detección hacia el área ocupada.
• Reflejo: Considere si las superficies cercanas pueden estar redirigiendo la detección hacia áreas no previstas.
• Desbordamiento: Compruebe si el campo de detección se extiende hacia una habitación adyacente u otro límite no previsto.
• Anchura excesiva del campo: Revise si el campo de detección cubre más espacio del que requiere el área de actividad prevista.
• Desalineación y movimiento cercano: Confirme que el sensor sigue apuntando al área ocupada prevista en lugar de al movimiento cercano que podría contribuir a falsos positivos.
• Nueva prueba: Después de ajustar la ubicación, vuelva a probar la fiabilidad de la detección antes de cambiar la configuración para poder evaluar el efecto del ajuste físico.

Si las comprobaciones específicas de ubicación no resuelven el problema, continúe para solucionar problemas de detección para obtener una guía de diagnóstico más amplia.

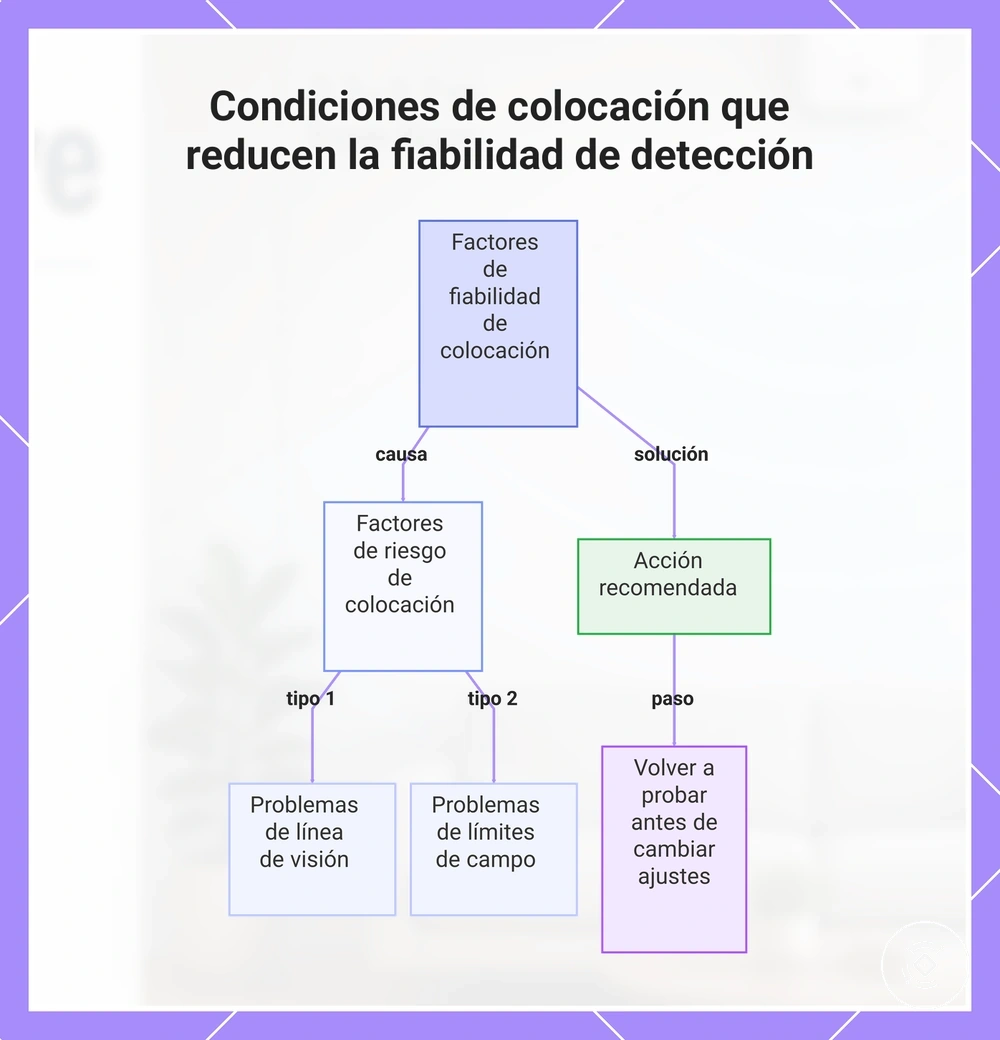

Este gráfico muestra los principales factores de riesgo de colocación que pueden provocar ausencia de detección, falsos positivos u ocupación inestable, y la acción recomendada de volver a probar tras el ajuste.

Rutas de detección bloqueadas o reflectantes

Cuando se produce una detección reducida, una ruta bloqueada puede deberse a una obstrucción entre el sensor y el área ocupada. La posición, el material y el ángulo del objeto pueden afectar la ruta de detección, por lo que se debe reubicar el objeto o ajustar la orientación del sensor cuando un mueble, un electrodoméstico u otro obstáculo parezca interrumpir la cobertura.

Una ruta reflectante puede contribuir a una detección reflejada o a una ocupación inconsistente cuando una superficie cercana redirige parte del campo de detección. El efecto puede variar según el material de la superficie, la posición, la distribución de la habitación, el modelo del sensor y el ángulo, por lo que se debe evitar asumir que todas las superficies reflectantes se comportan igual y volver a probar después de reubicar o reorientar el sensor.

Desbordamiento de detección a través de puertas, paredes o habitaciones cercanas

El desbordamiento de detección puede ocurrir cuando el campo de detección se extiende más allá del límite de ubicación previsto hacia puertas, paredes o habitaciones cercanas. Esto puede contribuir a la detección de áreas adyacentes o a la ocupación falsa, aunque el resultado puede variar según la dirección del sensor, la distribución de la habitación, el modelo y el contexto de sensibilidad.

Una abertura de puerta, la proximidad de una pared o la dirección del sensor pueden aumentar el desbordamiento hacia un pasillo o una habitación cercana cuando el campo no está suficientemente contenido. Reubicar o reorientar el sensor puede reducir el problema de límite, pero aún puede ser necesario ajustar la configuración si los cambios de ubicación por sí solos no limitan suficientemente la ocupación falsa.

Zonas demasiado amplias y falsos positivos

Cuando las zonas demasiado amplias se extienden más allá del área prevista, pueden producirse falsos positivos porque el sensor incluye movimiento que no forma parte de la cobertura objetivo. Una orientación más estrecha mediante el ajuste de ubicación puede reducir a menudo el riesgo de falsos positivos antes de cambiar la configuración de calibración.

La anchura de la zona puede incluir rutas adyacentes, mascotas, superficies en movimiento u otras fuentes de movimiento no previstas que aumentan las activaciones no deseadas. Revise qué está captando el campo amplio y luego decida si se necesita una orientación más estrecha antes de ajustar la configuración de calibración.

Las zonas demasiado amplias y los falsos positivos se pueden diagnosticar comprobando si el campo de detección incluye fuentes de movimiento no previstas:

• Una ruta adyacente, una puerta o un pasillo pueden estar dentro de la anchura de la zona y aumentar el riesgo de falsos positivos.
• Un área de mascotas puede contribuir a activaciones no deseadas cuando está incluida en una cobertura excesiva.
• Las superficies en movimiento pueden afectar la detección cuando permanecen dentro del campo amplio.
• El desbordamiento del límite más allá del área prevista puede indicar que se debe probar una orientación más estrecha antes de cambiar la configuración de calibración.

Comprobar la ubicación antes de la calibración y la configuración

La ubicación debe comprobarse antes de la calibración y la configuración. Esta comprobación de ubicación confirma si el sensor está listo para la siguiente etapa o si aún necesita ajustes.

Verifique que el área objetivo permanezca dentro del campo de detección previsto y que el tipo de montaje se adapte a la distribución de la habitación. Ajuste la ubicación si alguna de las condiciones no admite la cobertura requerida.

Confirme que la altura y la dirección de montaje mantengan el área ocupada dentro del campo de detección. Vuelva a probar después de cualquier cambio de altura o dirección antes de continuar.

Revise la exclusión de límites y compruebe si hay alguna obstrucción que pueda interrumpir la detección o incluir áreas no previstas. Corrija estos problemas de ubicación antes de tratarlos como problemas de calibración.

• Confirme que el área objetivo está dentro del campo de detección previsto.
• Verifique que el tipo de montaje se adapta a la distribución de la habitación.
• Compruebe que la altura admite la cobertura requerida.
• Confirme que la dirección se alinea con el área ocupada.
• Revise la exclusión de límites para detectar detecciones no previstas.
• Compruebe si hay una obstrucción en la ruta de detección.
• Confirme que la ubicación admite la necesidad de automatización prevista, si corresponde.
• Vuelva a probar después de cualquier ajuste de ubicación.

Continúe cuando la comprobación de ubicación admita la cobertura prevista; de lo contrario, ajuste y vuelva a probar. Una vez confirmada la preparación de la ubicación, continúe con la calibración tras la ubicación.

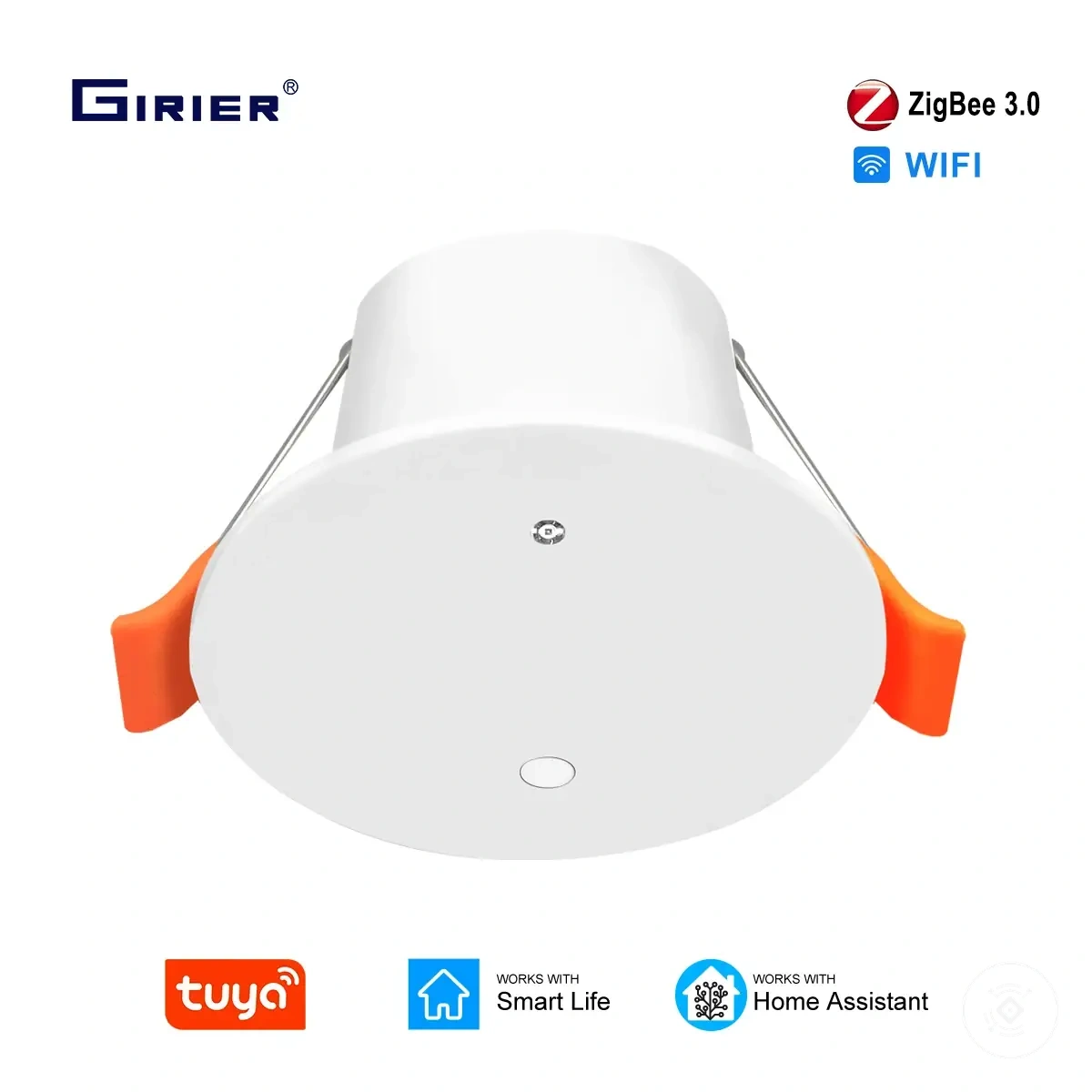

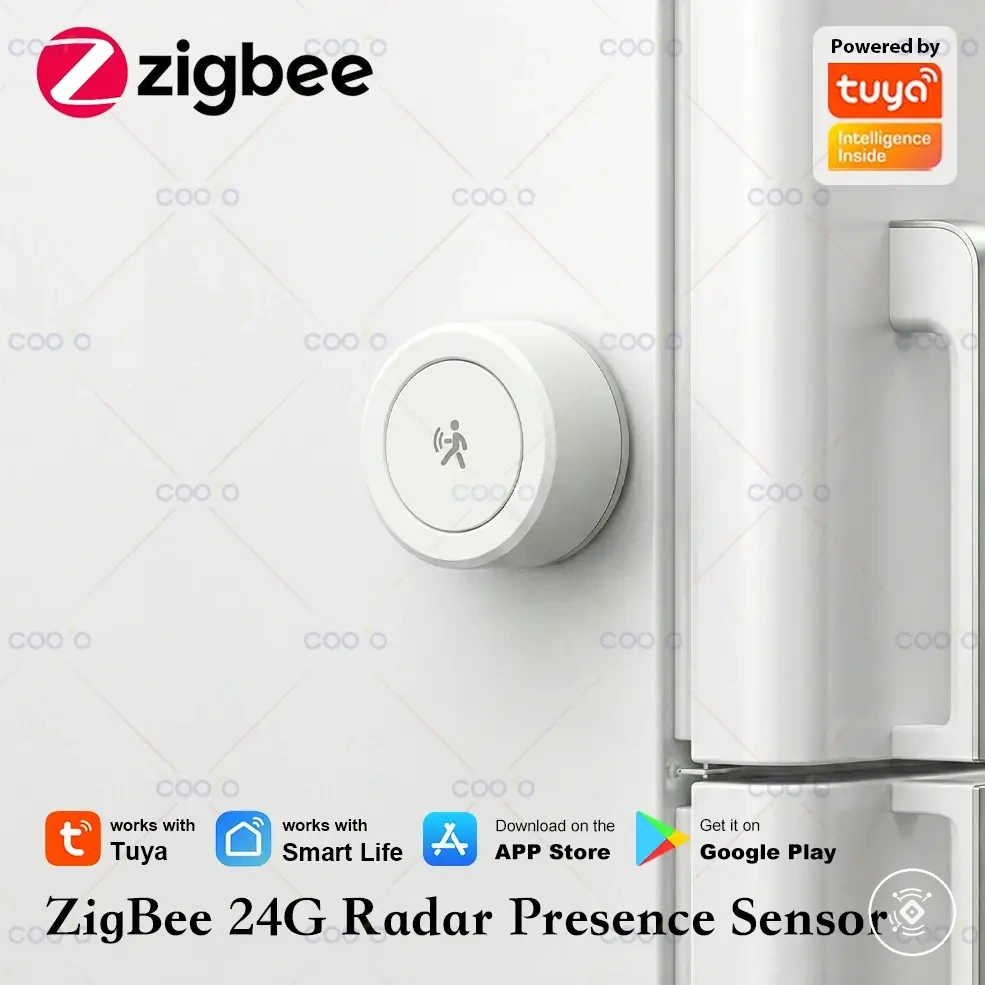

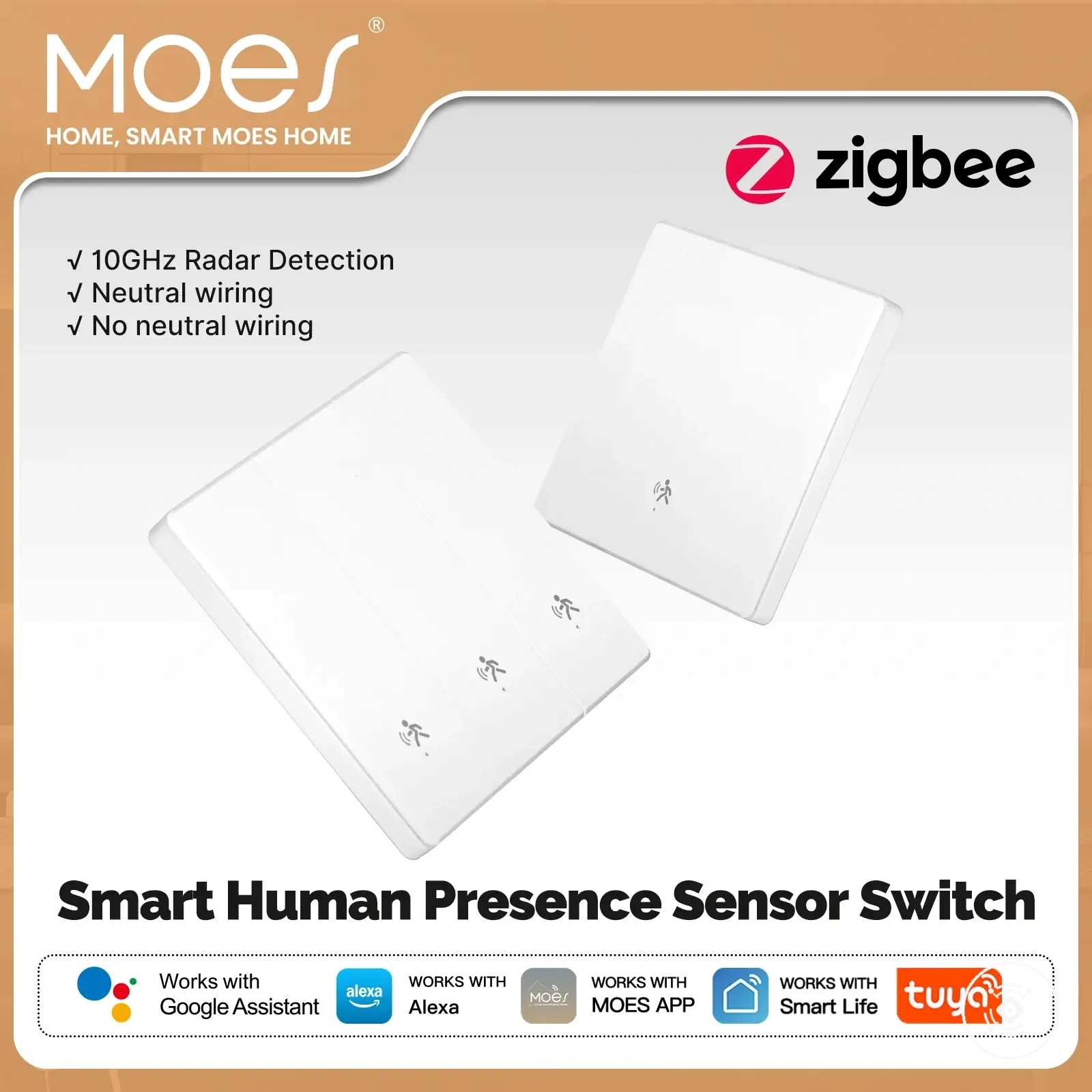

Estos son ejemplos de productos que pueden facilitar la comparación. Antes de comprar, revisa siempre los criterios de compatibilidad, las características esenciales y los detalles del producto.

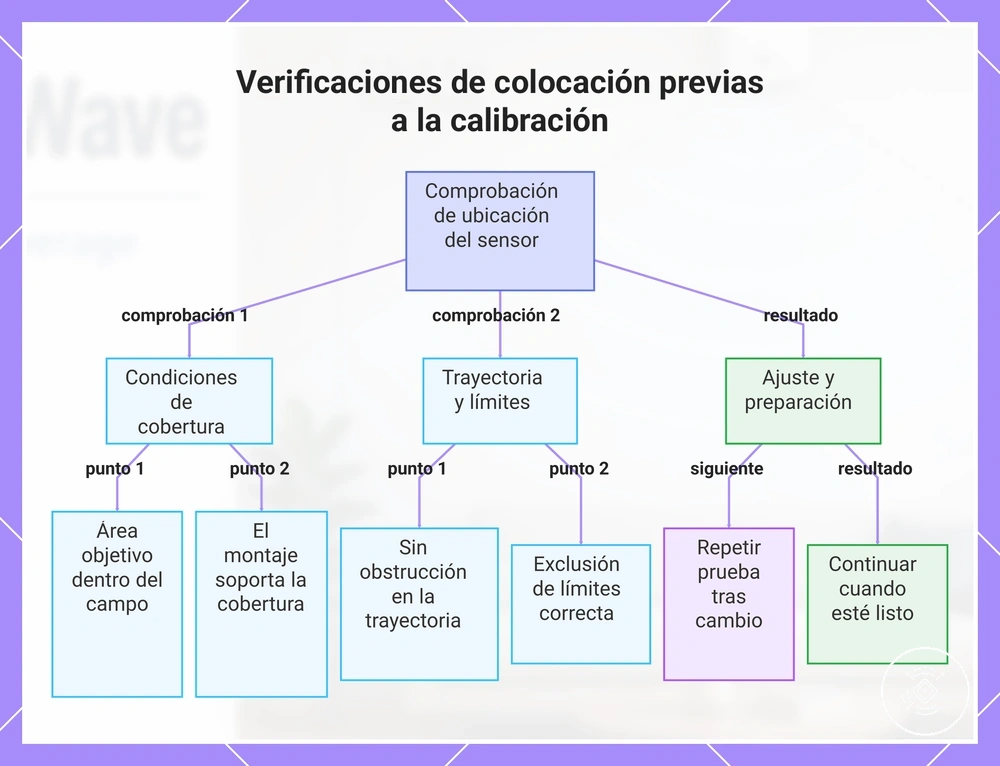

Este gráfico describe las comprobaciones esenciales de colocación para verificar la preparación del sensor antes de la calibración, así como los ajustes necesarios cuando no se cumplen las condiciones.
