mmWave-Präsenzsensor: Durchdringung von Wänden und Erkennungsgrenzen

Ein mmWave-Präsenzsensor kann in manchen Situationen durch Wände hindurch erkennen, aber das Ergebnis hängt von Bedingungen wie Wandmaterial, Erkennungszonendesign, Empfindlichkeit und Platzierung ab. Die Durchdringung von Wänden ist keine feste Fähigkeit, die bei jedem Sensor gleich ist. Das Erkennungsergebnis kann je nach Umgebung von abgeschwächtem Signal, teilweiser Erkennung oder unbeabsichtigter Erkennung in einem angrenzenden Raum reichen.

Ein Ratgeber zum mmWave-Präsenzsensor erklärt die breitere Rolle der radarbasierten Präsenzerkennung, während sich diese Seite auf die Durchdringung von Wänden und Erkennungsgrenzen konzentriert. Ein mmWave-Präsenzsensor benutzt das Verhalten von Radarsignalen, um präsenzbezogene Änderungen zu erkennen, und Wände können beeinflussen, wie dieses Signal sich ausbreitet, reflektiert oder an Stärke verliert. Das endgültige Erkennungsergebnis hängt von der Beziehung zwischen Sensor, Wandmaterial, Erkennungszone und dem umgebenden Raum ab.

Ein Sensor, der in der Nähe einer Raumgrenze platziert ist, kann je nach Wandstruktur und Sensorkonfiguration mit Bereichen außerhalb des vorgesehenen Raums interagieren. In manchen Fällen kann das Signalverhalten um eine Grenze herum zu Bedenken hinsichtlich der Erkennung in angrenzenden Räumen beitragen. Dies bedeutet nicht, dass ein Sensor zuverlässig durch jede Wand erkennen kann, da normale Signalinteraktion und Risiken falscher Anwesenheit von unterschiedlichen Bedingungen abhängen.

Nutzer möchten oft wissen, ob eine Wand die Erkennung blockiert oder eine unerwünschte Erkennung außerhalb des Raums ermöglicht. Die Antwort hängt davon ab, wie die Wand das Radarsignal beeinflusst und wie der Sensor positioniert ist. Faktoren wie Material, Abstand, Empfindlichkeit, Erkennungszone und Montagerichtung bestimmen das mögliche Erkennungsergebnis.

• Wandmaterial: Unterschiedliche Materialien können die Signaldämpfung, Reflexion und das mögliche Erkennungsverhalten beeinflussen.
• Erkennungsabstand und -zone: Größe und Auslegung des Erkennungsbereichs können die grenzbezogene Erkennung beeinflussen.
• Empfindlichkeit: Empfindlichkeitseinstellungen können beeinflussen, wie der Sensor auf schwächere Signale reagiert.
• Platzierung: Montagerichtung und Wandabstand können die Erkennungsgrenzen beeinflussen.

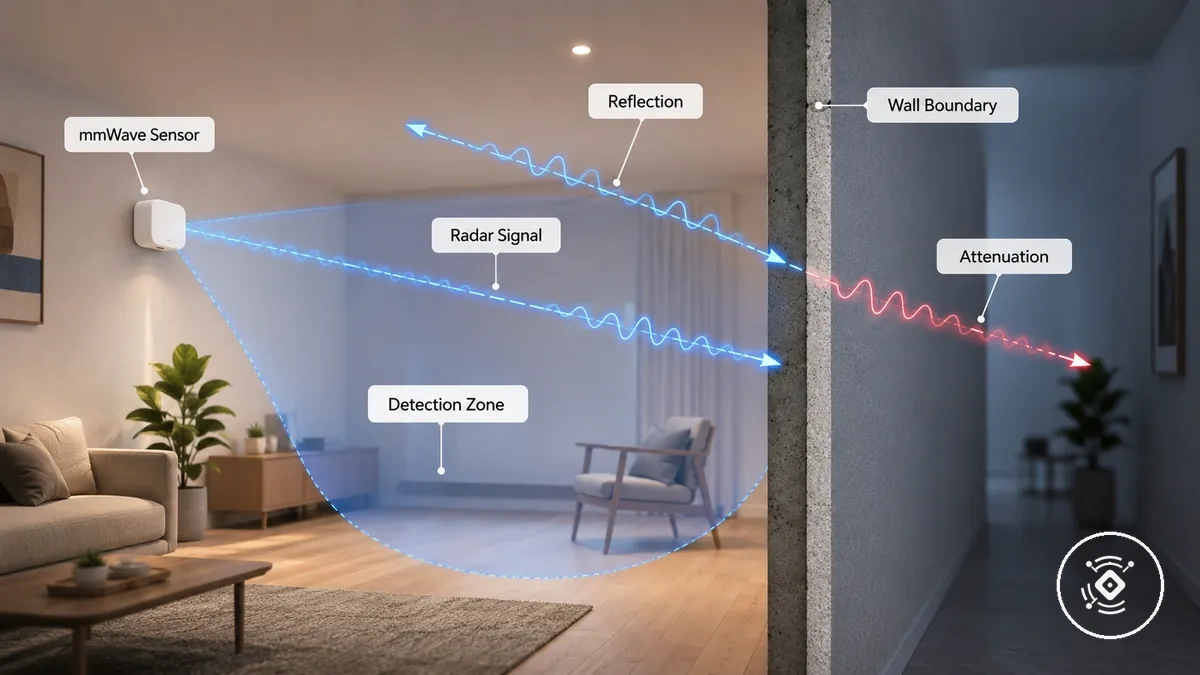

Wie sich mmWave-Präsenzerkennung um Wände verhält

Die mmWave-Präsenzerkennung um Wände hängt davon ab, wie das Radarsignal mit nahen Oberflächen und Grenzen interagiert. Ein mmWave-Präsenzsensor kann bei vorhandenen Wänden Veränderungen im Signalverhalten erfahren, darunter Reflexion, Dämpfung und Änderungen am Erkennungsfeld. Das Ergebnis hängt von Bedingungen wie der Wand, dem Sichtfeld und dem Sensordesign ab, und nicht von einer festen Fähigkeit, jenseits einer Barriere zu erkennen.

Ein Sensor, der in der Nähe einer Innenwand platziert ist, kann mit einer Raumgrenze außerhalb des vorgesehenen Erkennungsbereichs interagieren. Das Radarsignal kann von nahen Oberflächen reflektiert werden oder schwächer werden, wenn es auf Hindernisse trifft, was die Reaktion des Sensors in diesem Raum verändern kann. Diese Effekte können je nach Modellvariante, Montagebedingungen und Erkennungsverhalten die Rück- oder Seitenreaktion beeinflussen. Reflexion und Dämpfung beschreiben unterschiedliche Arten, wie sich ein Radarsignal um Wände verändern kann.

Wandinteraktion bedeutet nicht, dass ein mmWave-Präsenzsensor eine garantierte Erkennung durch eine Barriere bietet. Eine Wand kann das Radarsignalverhalten beeinflussen, aber die Erkennung außerhalb des vorgesehenen Bereichs hängt von Faktoren wie Empfindlichkeit, Sichtfeld, Modellvariante und Umgebungsbedingungen ab. Diese Unterschiede helfen, normale Signalinteraktion von möglicher grenzbezogener Erkennung zu trennen, bevor betrachtet wird, wie Materialeigenschaften das Ergebnis beeinflussen.

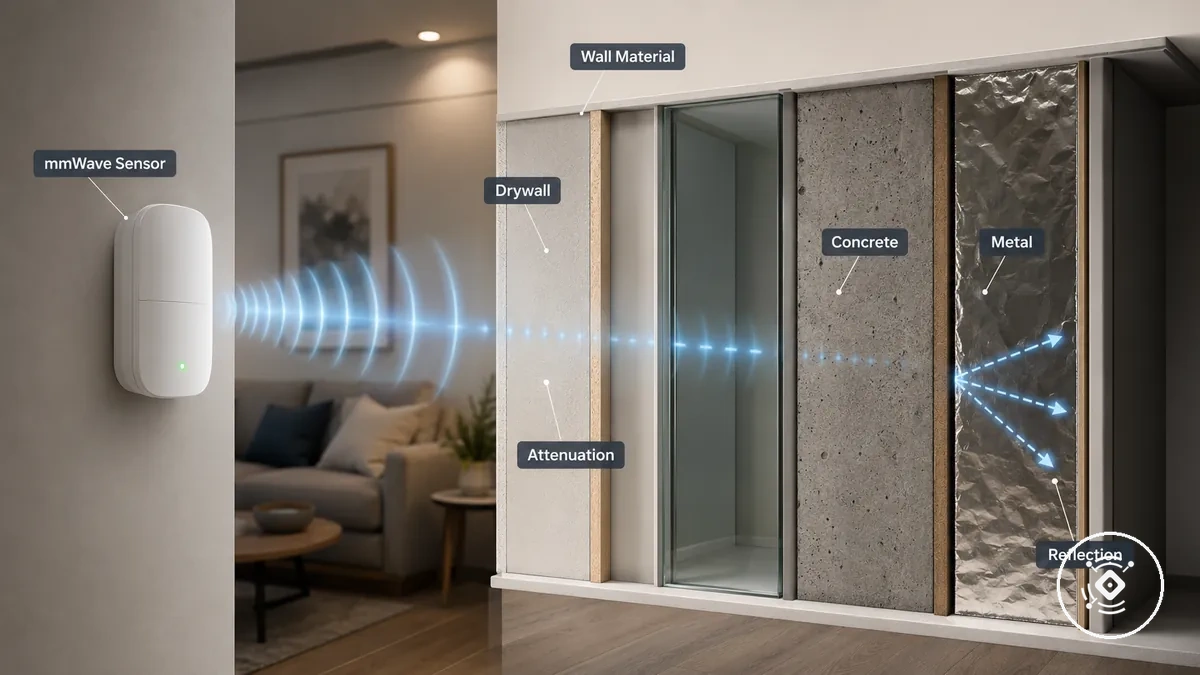

Materialien, die mmWave-Erkennung ermöglichen oder blockieren

Wandmaterial, -dicke und Leitfähigkeit können das Verhalten der mmWave-Erkennung um eine Barriere herum beeinflussen. Ein mmWave-Präsenzsensor kann je nach Material unterschiedliche Signaleffekte erfahren, je nachdem, ob ein Material mehr Signalinteraktion zulässt, die Signalstärke reduziert oder Radarenergie reflektiert. Diese Materialbedingungen beeinflussen die Wahrscheinlichkeit einer Erkennung an der Wandseite, schaffen aber keine festen Durchdringungs- oder Blockierungsregeln für jeden Sensor.

Das Verhalten von Wandmaterialien beschreibt, wie eine Barriere mit dem Radarsignal interagiert. Materialien mit geringerer Dichte wie Trockenbau oder Gipskarton können sich anders verhalten als dichte Wände, während Metall und folienbeschichtete Dämmung durch Leitfähigkeit und Reflexion mit Signalen interagieren können. Das Erkennungsergebnis hängt von Materialeigenschaften, Dicke, Empfindlichkeit und Gerätevariation ab, nicht allein vom Materialnamen.

Die folgende Tabelle vergleicht übliche Wandmaterialien und Barrieren nach ihren relevanten Eigenschaften, dem wahrscheinlichen Signalverhalten und möglichen Auswirkungen auf die Erkennung. Diese Beispiele beschreiben allgemeine Tendenzen und keine genauen Durchlass- oder Blockierungsergebnisse.

Material oder Barriere	Relevante Eigenschaft	Wahrscheinliches Signalverhalten	Auswirkung auf die Erkennung
Trockenbau oder Gipskarton	Trennwandmaterial mit geringerer Dichte	Kann je nach Dicke und Bedingungen teilweise Signalinteraktion zulassen	Die Erkennung an der Wandseite kann je nach Empfindlichkeit und Platzierung variieren
Glas oder Kunststoff	Nichtmetallisches Material	Kann je nach Konstruktion und Dicke unterschiedliche Dämpfungseffekte erzeugen	Das Erkennungsverhalten kann je nach Sensorbedingungen variieren
Sperrholz	Materialdichte und -dicke	Die Signalinteraktion kann sich mit Schichten und Umgebungsbedingungen ändern	Mögliche Erkennungsergebnisse hängen von der Sensorumgebung ab
Ziegel oder Beton	Dichtes Wandmaterial	Kann die Signalstärke durch stärkere Dämpfung reduzieren	Die Erkennung jenseits der Barriere kann je nach Bedingungen weniger wahrscheinlich sein
Metall oder folienbeschichtete Dämmung	Leitfähigkeit und reflektierendes Oberflächenverhalten	Kann die Radarsignalinteraktion reflektieren oder reduzieren	Das Erkennungsverhalten kann sich je nach Anordnung und Sensorposition ändern

Materialvergleiche helfen zu erklären, warum unterschiedliche Barrieren zu verschiedenen Erkennungsergebnissen führen können. Das endgültige Verhalten hängt weiterhin von Faktoren wie Dicke, Sensorempfindlichkeit, Erkennungszonendesign und der Umgebung ab.

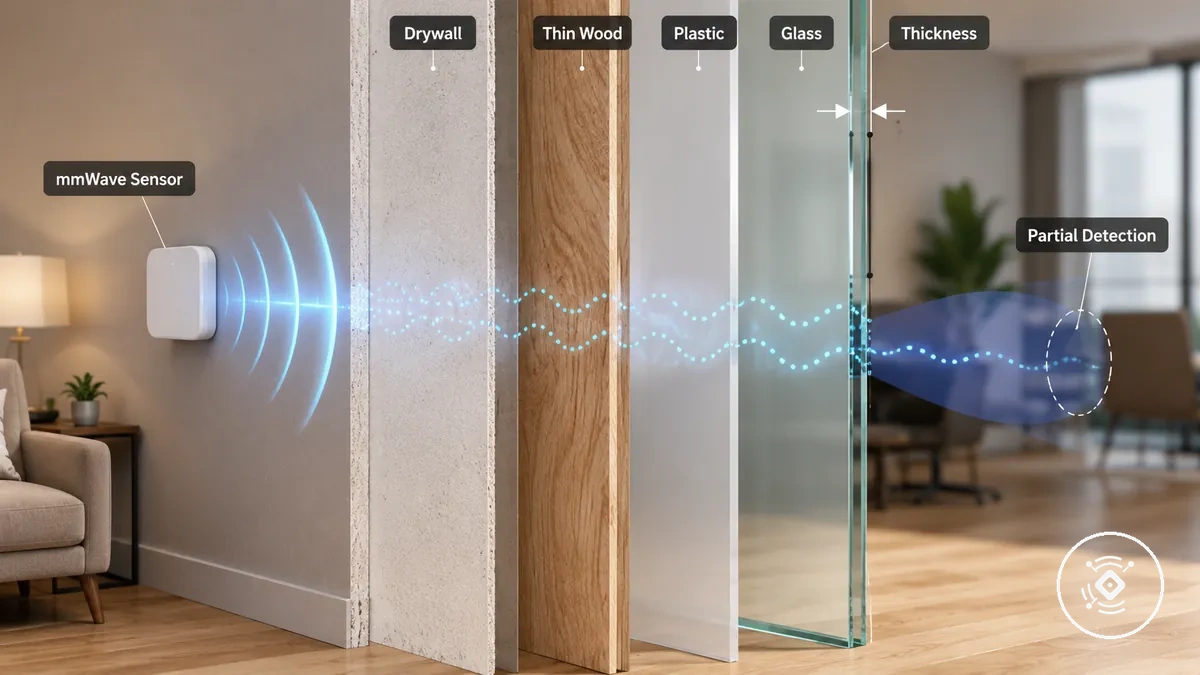

Dünne nichtmetallische Materialien

Dünne nichtmetallische Materialien können je nach Dicke, Schichtung und Sensorbedingungen eine teilweise Signalinteraktion zulassen. Materialien wie Trockenbau, Gipskarton, Kunststoff, Glas und dünnes Holz können die Dämpfung und das Radarsignalverhalten auf unterschiedliche Weise beeinflussen. Das Erkennungsergebnis hängt von der Dicke der Barriere und der Empfindlichkeit des mmWave-Präsenzsensors ab, nicht allein von der Materialkategorie.

Ein Sensor in der Nähe einer Innenwand kann ein anderes Erkennungsverhalten zeigen, wenn die Barriere aus einem leichten, dünnen Material besteht. Eine dünne Trockenbau- oder Kunststoffwand kann eine andere Signalinteraktion erzeugen als eine dichtere Barriere, aber eine teilweise Erkennung jenseits des Materials kann je nach Dicke, Empfindlichkeit und Umgebungsbedingungen variieren.

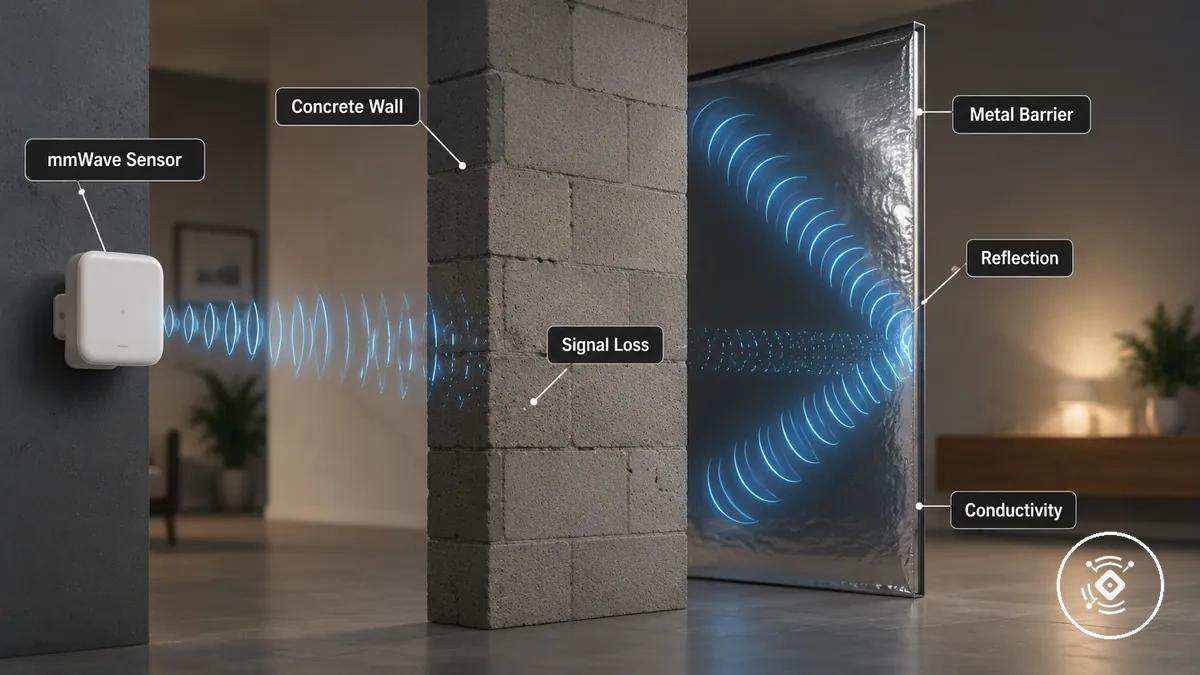

Dichte Wände und metallische Barrieren

Dichte Wände und metallische Barrieren reduzieren, blockieren oder leiten mmWave-Signale je nach Dichte, Leitfähigkeit, Struktur und Position relativ zum Sensor um. Beton, Ziegel, Stein, Metall und folienbeschichtete Dämmung können unterschiedliche Grade der Dämpfung oder Reflexion erzeugen, aber das Ergebnis hängt von Faktoren wie Lücken, Winkel und Gerätevariation ab.

Signalverlust und Reflexion sind unterschiedliche Effekte, die um dichte oder leitfähige Barrieren auftreten können. Eine Metalloberfläche kann Radarenergie reflektieren, während eine dichte Wand die Signalstärke durch Dämpfung reduzieren kann. Dies bedeutet nicht, dass jede Barriere die Erkennung vollständig blockiert, da Umgebungsbedingungen und Sensorverhalten das Ergebnis verändern können.

• Beton, Ziegel und Stein: Materialien mit höherer Dichte können die Dämpfung erhöhen und die Signalinteraktion je nach Dicke und Bedingungen reduzieren.
• Metalloberflächen: Leitfähige Barrieren können Radarsignale reflektieren oder umleiten, anstatt sie einfach zu reduzieren.
• Folienbeschichtete Dämmung: Leitfähige Schichten können das Signalverhalten beeinflussen und unterschiedliche Erkennungsbedingungen schaffen.

Erkennungsabstand und Signalstärke durch Barrieren

Erkennungsabstand und Signalstärke durch Barrieren hängen davon ab, wie ein mmWave-Präsenzsensor mit der Barriere zwischen Sensor und Erkennungsbereich interagiert. Eine Wand oder ein Hindernis kann die Signalstärke durch Dämpfung reduzieren und die Erkennungszuverlässigkeit im Vergleich zu einem freien Pfad beeinflussen. Das Ergebnis hängt von Bedingungen wie Wanddicke, Abstand, Empfindlichkeit und Sensordesign ab.

Die Beziehung zwischen Barrieren und Erkennungsabstand wird von mehreren Eigenschaften bestimmt. Wanddicke, Hindernisschichtung und längere Signalpfade können den Signalpegel beeinflussen, während Frequenz, Sendeleistung, Empfängerempfindlichkeit, Raumgröße und umgebende Oberflächen das Erkennungsverhalten verändern können. Eine Präsenzmessung in der Nähe einer Barriere kann eine plausible Erkennungsbedingung sein oder die Berücksichtigung von Reflexionserkennung und Umgebungsfaktoren erfordern.

Diese Bedingungen können helfen zu erklären, wie sich Erkennungsabstand und Signalstärke durch Barrieren ändern können:

• Wanddicke: Dickere Barrieren können die Dämpfung erhöhen und die verfügbare Signalstärke je nach Material und Bedingungen verringern.
• Abstand zur Person: Ein längerer Erkennungspfad kann die Erkennungszuverlässigkeit und den Signalpegel beeinflussen.
• Empfängerempfindlichkeit: Die Sensorempfindlichkeit kann beeinflussen, wie schwächere Signale interpretiert werden.
• Hindernisschichtung: Mehrere Barrieren können ein anderes Signalverhalten erzeugen als eine einzelne Barriere.
• Erkennungszonen: Die Beziehung zwischen Reichweite und Erkennungszonen und Barrierenbedingungen kann helfen, mögliche Erkennungsergebnisse zu erklären.

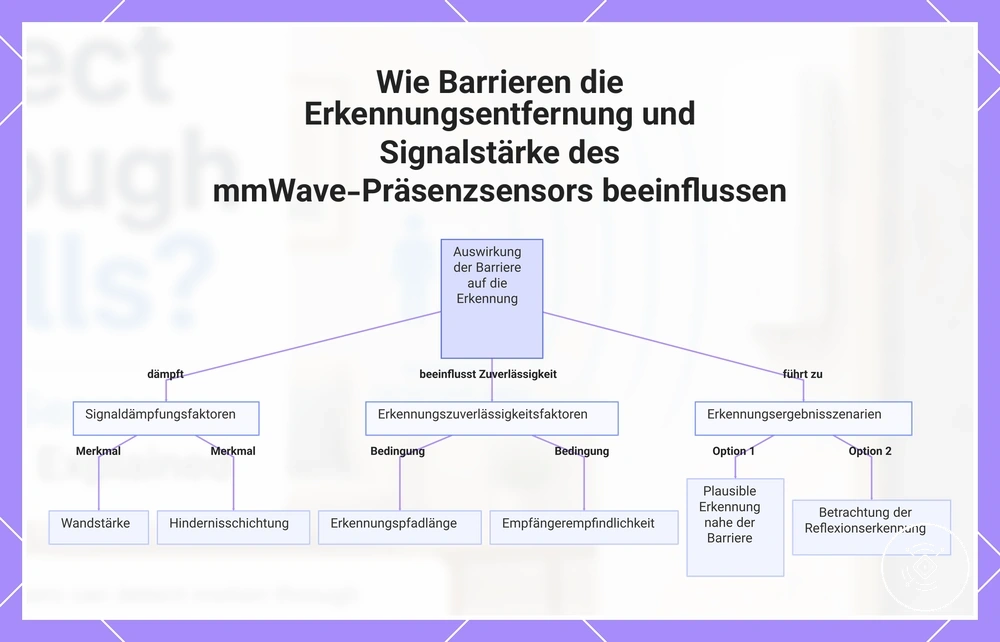

Dieses Diagramm zeigt die wichtigsten Faktoren, die die Erkennungsentfernung und Signalstärke beeinflussen, wenn ein mmWave-Präsenzsensor hinter einer Barriere arbeitet, sowie die möglichen Erkennungsergebnisse.

Warum ein Sensor einen anderen Raum erkennen kann

Ein mmWave-Sensor kann einen anderen Raum erkennen, wenn Bedingungen wie Wandmaterial, Zonengröße, Empfindlichkeit, Montagewinkel oder Reflexionen eine unbeabsichtigte Erkennung nahe einer Raumgrenze ermöglichen. Mehrere Ursachen können ähnliche Berichte über angrenzende Räume erzeugen; eine Erkennung eines anderen Raums allein bestätigt keinen spezifischen Fehler. Das Ergebnis hängt von der Interaktion zwischen Sensor, Umgebung und Raumgrenze ab.

Ein Sensor, der eine Präsenz außerhalb des vorgesehenen Bereichs meldet, kann mit direkter Durchdringung, überdimensionierten Zonen, rückseitiger Empfindlichkeit oder reflektierter Erkennung von nahen Oberflächen zusammenhängen. Wandmaterial kann das Signalverhalten beeinflussen, während Empfindlichkeit und Montagewinkel die Erkennungsgrenze verändern können. Die Trennung dieser Ursachen hilft zu identifizieren, ob der Zustand mit Barriereinteraktion, Erkennungseinstellungen oder umgebenden Objekten zusammenhängt.

Die folgenden Prüfungen können helfen, die wahrscheinlichen Ursachen einer Erkennung eines anderen Raums zu unterscheiden:

• Direkte Durchdringung: Wenn die Erkennung in der Nähe eines angrenzenden Raums auftritt, prüfen Sie, ob Wandmaterial und Barrierenbedingungen eine Signalinteraktion über den vorgesehenen Bereich hinaus zulassen.
• Zonengröße: Wenn der Erkennungsbereich über die Raumgrenze hinausreicht, prüfen Sie, ob die konfigurierte Erkennungszone breiter als der vorgesehene Raum ist.
• Reflexionen: Wenn die Erkennung in der Nähe reflektierender Oberflächen auftritt, prüfen Sie, ob nahe Objekte oder Materialien das Radarsignal umleiten.
• Rückseitige Empfindlichkeit: Wenn die Erkennung hinter oder neben dem Sensor auftritt, prüfen Sie die Sensorausrichtung und die Empfindlichkeitsbedingungen.
• Montagewinkel: Wenn der Sensor in Richtung einer Raumgrenze zeigt, prüfen Sie, ob der Winkel das vorgesehene Erkennungsfeld verändert.

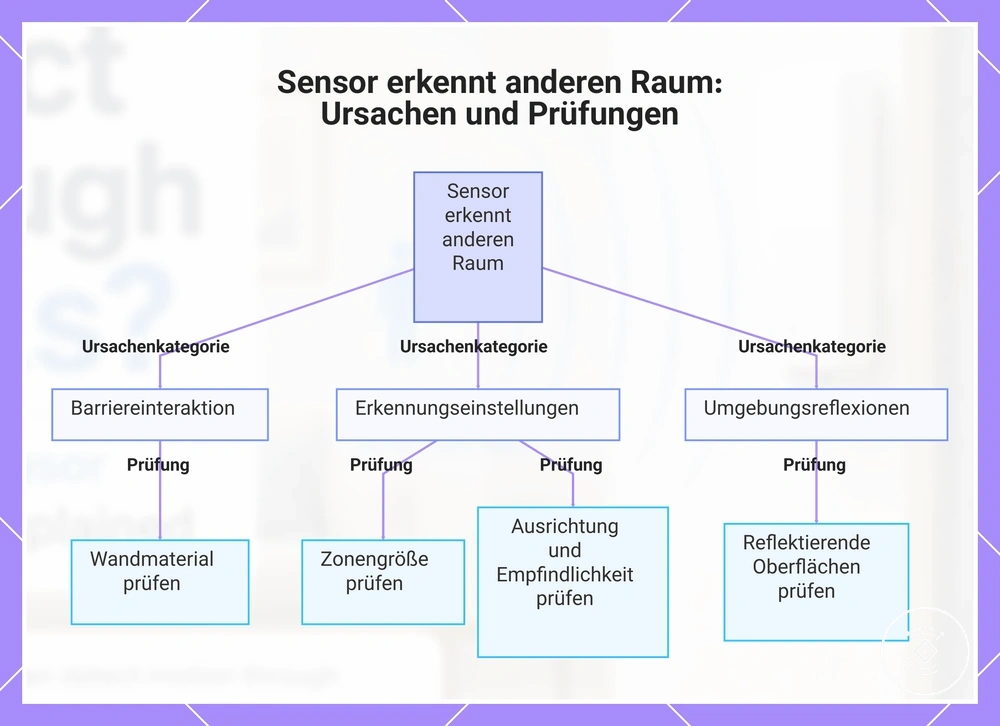

Dieses Diagramm zeigt die wichtigsten Ursachenkategorien und die entsprechenden Prüfungen, um zu ermitteln, warum ein mmWave-Sensor in einem angrenzenden Raum eine Anwesenheit erkennen könnte.

Direkte Durchdringung versus reflektierte Erkennung

Direkte Durchdringung und reflektierte Erkennung beschreiben zwei verschiedene Signalpfade, die zu ähnlichen Erkennungsergebnissen in der Nähe einer Wand führen können. Ein mmWave-Sensor kann über eine vorgesehene Grenze hinaus erkennen, weil ein Signal mit einer Barriere interagiert oder weil Reflexion das Erkennungsfeld verändert. Der Hauptvergleich ist, ob das Signal ein Material durchdringt oder von nahen Oberflächen reflektiert wird.

Der Unterschied zwischen diesen Pfaden hängt von den Umgebungsbedingungen ab. Direkte Durchdringung kann mit Wandmaterial und Dämpfung verbunden sein, während reflektierte Erkennung durch nahe Oberflächen, Empfindlichkeit und Zonengrenzen beeinflusst werden kann. Die Beobachtung, wann und wo sich die Erkennung ändert, kann eine zuverlässigere nächste Prüfung ermöglichen, bevor die wahrscheinliche Ursache identifiziert wird.

Erkennungspfad	Beobachtbarer Hinweis	Wahrscheinliche Ursache	Nächste Prüfung
Direkte Durchdringung	Die Erkennung bleibt nahe derselben Wandgrenze	Signalinteraktion mit dem Wandmaterial oder den Barrierenbedingungen	Wand, Material und Sensorempfindlichkeitsbedingungen prüfen
Reflektierte Erkennung	Die Erkennung ändert sich, wenn nahe Oberflächen oder Objekte sich ändern	Signalreflexion von umgebenden Materialien oder Oberflächen	Reflektierende Oberflächen, Zonengrenzen und nahe Objekte prüfen

Erkennungsverhalten auf der Rückseite und an Seitenwänden

Erkennungsverhalten auf der Rückseite und an Seitenwänden kann auftreten, wenn ein mmWave-Sensor aufgrund von Sensordesign, Ausrichtung oder Umgebungsbedingungen über seinen vorgesehenen Vorwärtsbereich hinaus erkennt. Wandnähe, Eckplatzierung und Empfindlichkeit können Erkennungsgrenzen beeinflussen, aber die Rück- oder Seitenreaktion variiert je nach Gerätedesign. Das Ergebnis hängt davon ab, wie das Sensorsignal mit der Wand, dem Material und der nahen Umgebung interagiert.

Ein mmWave-Sensor in der Nähe einer Wand oder Ecke kann ein anderes Erkennungsverhalten zeigen, wenn sich Signalpfade, Reflexion, Dämpfung und Erkennungszonen ändern. Die Sensorausrichtung kann beeinflussen, welche Bereiche im Erkennungsfeld liegen, während Gehäusedesign, Seitenreaktion oder rückseitige Empfindlichkeit das Grenzverhalten bei einigen Geräten beeinflussen können. Das Verständnis dieser Eigenschaften hilft, unerwartete Erkennung zu erklären, ohne anzunehmen, dass jeder Sensor das gleiche Reaktionsmuster aufweist.

• Wandnähe: Die Erkennung nahe einer Wand kann sich ändern, wenn das Signal mit nahen Oberflächen oder Barrieren interagiert.
• Eckplatzierung: Eine Eckposition kann das Erkennungsfeld beeinflussen, da umgebende Wände das Signalverhalten beeinträchtigen können.
• Sensorausrichtung: Die Ausrichtung des Sensors kann ändern, welche Bereiche innerhalb der erwarteten Erkennungszone liegen.
• Empfindlichkeit: Die Empfindlichkeitsbedingungen können beeinflussen, wie schwächere Signale in der Nähe von Grenzen interpretiert werden.

Einstellungen zur Steuerung der Erkennung in Wandnähe

Einstellungen zur Steuerung der Erkennung in Wandnähe können beeinflussen, wie ein mmWave-Sensor in der Nähe von Grenzen reagiert, bieten aber keine garantierten Lösungen für jede unbeabsichtigte Erkennungsbedingung. Empfindlichkeit, Verstärkung, Distanzbegrenzung und Zonengrenzen können je nach Sensorkonfiguration ändern, wie das Erkennungsfeld interpretiert wird. Die Wirkung hängt vom Gerät, der Umgebung und der Notwendigkeit ab, die Erkennung an der Wandseite mit einer zuverlässigen Raumabdeckung in Einklang zu bringen.

Konfigurationseinstellungen beeinflussen die Erkennung, indem sie ändern, wie Signale in Wandnähe verarbeitet werden. Empfindlichkeit und Verstärkung können die Reaktion auf schwächere Signale beeinflussen, während Distanzbegrenzung und Zonengrenzen helfen können, den Erkennungsbereich einzuschränken, wenn diese Steuerungen verfügbar sind. Erkennungsverzögerung, Haltezeit, Ausschlusszonen und Kalibrierungsoptionen können ebenfalls beeinflussen, wie Präsenz bewertet wird. Eine zu aggressive Reduzierung dieser Einstellungen kann zu verpasster Präsenzerkennung im vorgesehenen Raum führen.

Häufige Einstellungen, die die Erkennung in Wandnähe beeinflussen können, sind:

• Empfindlichkeit: Eine Änderung der Empfindlichkeitsstufe kann die Reaktion auf schwächere Signale in der Nähe von Grenzen reduzieren, kann aber auch die subtile Präsenzerkennung beeinträchtigen.
• Verstärkung: Verstärkungsanpassungen können ändern, wie die Signalstärke interpretiert wird, abhängig vom Sensordesign und den Umgebungsbedingungen.
• Distanzbegrenzung: Eine Reichweitenbegrenzung kann die Erkennung über einen bevorzugten Bereich hinaus reduzieren, sofern unterstützt, aber die Wirkung hängt von der verfügbaren Konfiguration ab.
• Zonengrenzen: Zonensteuerungen können helfen, das vorgesehene Erkennungsfeld zu definieren und unerwünschte Erkennung an der Wandseite zu reduzieren.
• Erkennungsverzögerung und Haltezeit: Zeiteinstellungen können beeinflussen, wie lange ein Präsenzzustand nach der Erkennung aktiv bleibt.
• Ausschlusszonen und Kalibrierung: Diese Steuerungen können helfen, bestimmte Bereiche zu verwalten, aber ihre Verfügbarkeit und ihr Verhalten hängen von den Geräte- oder App-Einschränkungen ab.

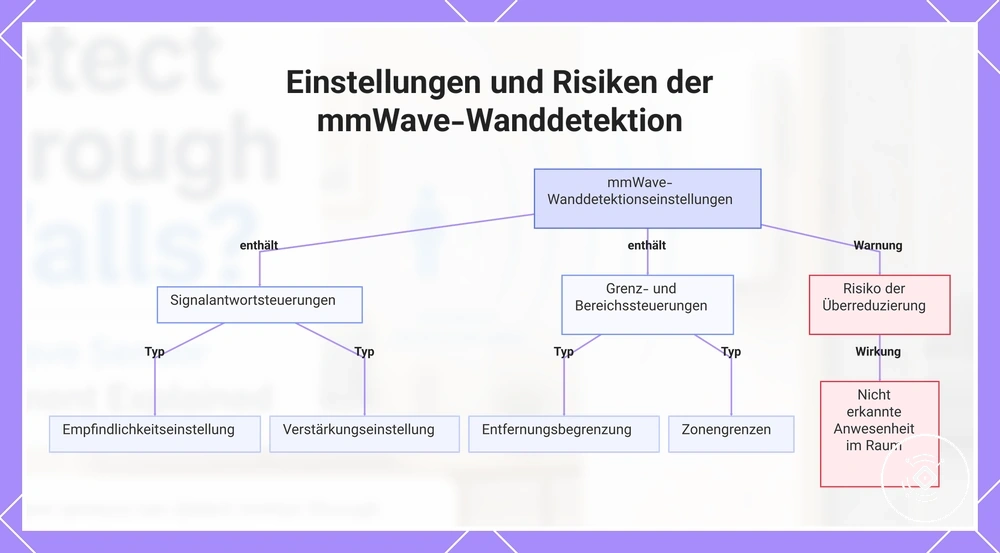

Dieses Diagramm zeigt die wichtigsten Einstellungen, die die Erkennung in Wandnähe beeinflussen, und das Risiko einer übermäßigen Reduzierung.

Empfindlichkeit, Distanzbegrenzungen und Zonengrenzen

Empfindlichkeit, Distanzbegrenzungen und Zonengrenzen steuern, wie ein mmWave-Sensor in Wandnähe reagiert, indem sie das Erkennungsfeld und die Auswertung der Signale verändern. Diese Einstellungen können die Erkennung an der Wandseite beeinflussen, aber ihre Wirkung hängt von der Gerätekonfiguration und den Umgebungsbedingungen ab. Das Ziel ist, unerwünschte Erkennung zu reduzieren und gleichzeitig eine zuverlässige Präsenzerkennung im vorgesehenen Bereich aufrechtzuerhalten.

Jede Steuerung betrifft eine andere Erkennungseigenschaft. Änderungen der Empfindlichkeit oder Verstärkung können schwächere Signale beeinflussen, Distanzbegrenzungen können die Erkennungsreichweite einschränken, sofern verfügbar, und Zonengrenzen oder Ausschlusszonen können definieren, wo die Erkennung als relevant betrachtet wird. Haltezeit, Erkennungsverzögerung und Kalibrierungsoptionen können beeinflussen, wie lange Präsenz aktiv bleibt. Diese Einstellungen beinhalten Abwägungen, da eine zu aggressive Reduzierung der Erkennung zu mehr verpasster Präsenz führen kann.

Einstellung	Wertänderung	Vorteil	Risiko
Empfindlichkeit oder Verstärkung	Niedrigere Empfindlichkeits- oder Verstärkungsstufen können die Reaktion auf schwächere Signale reduzieren	Kann die Erkennung an der Wandseite unter bestimmten Bedingungen reduzieren	Kann zu mehr verpasster Präsenz im vorgesehenen Bereich führen
Distanzbegrenzung	Eine kürzere Reichweitenbegrenzung kann das Erkennungsfeld verkleinern	Kann helfen, die Erkennung in der Nähe entfernter Grenzen einzuschränken	Kann die gültige Erkennung weiter im Raum reduzieren
Zonengrenzen oder Ausschlusszonen	Kleinere definierte Bereiche können ändern, wo die Erkennung ausgewertet wird	Kann unerwünschte Reaktionen in der Nähe bestimmter Grenzen reduzieren	Die Wirkung hängt von den verfügbaren Konfigurationsoptionen ab
Haltezeit und Erkennungsverzögerung	Zeitliche Änderungen beeinflussen, wie Präsenzzustände aufrechterhalten werden	Kann beeinflussen, wie wiederholte Signale interpretiert werden	Kann die Reaktionsfähigkeit je nach Anwendungsfall verändern

Platzierungsentscheidungen zur Reduzierung der Erkennung außerhalb des Raums

Platzierungsentscheidungen zur Reduzierung der Erkennung außerhalb des Raums sind wichtig, wenn ein mmWave-Sensor in der Nähe einer Wand, Ecke oder Grenze außerhalb des vorgesehenen belegten Bereichs erkennt. Die Sensorposition, der Montagewinkel, die Ausrichtung und der Wandabstand können die Erkennungsgrenze beeinflussen, aber Platzierungsänderungen können auch die Abdeckung des belegten Bereichs beeinträchtigen. Das Ergebnis hängt von der Raumgeometrie, dem Sensordesign und den Umgebungsbedingungen ab.

Die physische Platzierung verändert, wie das Erkennungsfeld mit Wänden und nahen Oberflächen interagiert. Eine Vergrößerung des Wandabstands, die Anpassung des Montagewinkels oder die Änderung der Ausrichtung kann die Erkennung an der Wandseite in manchen Situationen reduzieren, während Eckplatzierung und reflektierende Oberflächen Reflexionen und das Erkennungsverhalten beeinflussen können. Ein praktischer Ansatz ist, zuerst den vorgesehenen belegten Bereich zu betrachten und dann zu prüfen, ob sich die Grenzreaktion ändert.

• Wandabstand: Wenn der Sensor nah an einer Wand ist, kann eine Vergrößerung des Wandabstands die Grenzinteraktion reduzieren, aber die Abdeckung des belegten Bereichs kann sich ändern.
• Ausrichtung: Wenn der Sensor in Richtung einer Grenze zeigt, kann eine Anpassung der Ausrichtung helfen, das Erkennungsfeld am belegten Bereich auszurichten.
• Eckplatzierung: Wenn der Sensor in der Nähe einer Ecke ist, kann eine Änderung der Position die Interaktion mit mehreren nahen Oberflächen reduzieren, aber die Raumgeometrie beeinflusst das Ergebnis.
• Montagewinkel: Wenn der Winkel die Erkennung in Richtung einer Grenze lenkt, kann eine Anpassung des Montagewinkels die Erkennungsgrenze verändern, abhängig vom Gerät.
• Reflektierende Oberflächen: Wenn nahe Oberflächen die Signalreflexion beeinflussen, kann die Berücksichtigung ihrer Position helfen, unerwartetes Erkennungsverhalten zu erklären.

Platzierungsentscheidungen beinhalten eine Abwägung zwischen der Begrenzung der Erkennung außerhalb des Raums und der Aufrechterhaltung einer zuverlässigen Abdeckung. Für umfassendere Hinweise zu physischen Positionierungsfaktoren siehe sensor placement and mounting. Platzierungsänderungen können Erkennungsgrenzen beeinflussen, sollten aber nicht als garantierte Lösung für jede Umgebung betrachtet werden.

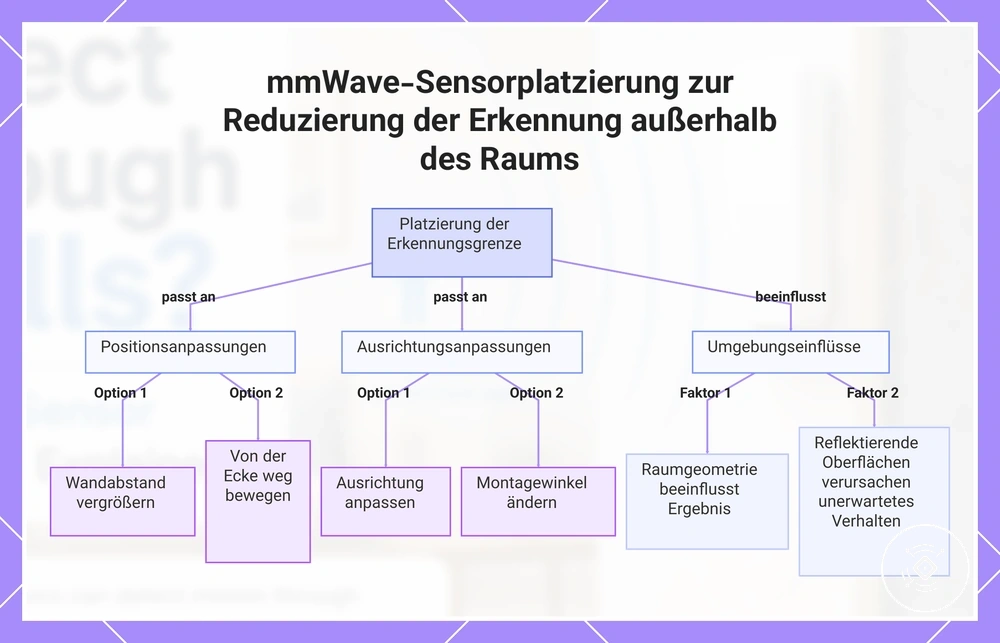

Dieses Diagramm zeigt die wichtigsten Platzierungsanpassungen und Umgebungsfaktoren, die die Erkennungsgrenzen des mmWave-Sensors außerhalb des beabsichtigten belegten Bereichs beeinflussen.

Wandabstand, Montagewinkel und Ausrichtung

Wandabstand, Montagewinkel und Ausrichtung sind wichtig, wenn ein Sensor in der Nähe einer Wand positioniert ist, wo die Erkennungsgrenze über den vorgesehenen Bereich hinausgehen kann. Diese Platzierungseigenschaften können beeinflussen, wie sich das Sensorfeld am belegten Bereich und an nahen Oberflächen ausrichtet. Die Wirkung hängt von der Raumgeometrie, dem Sensordesign und den Umgebungsbedingungen ab, nicht von einer festen Platzierungsregel.

Platzierungsentscheidungen können bewertet werden, indem betrachtet wird, wie jede Geometrievariable das Erkennungsfeld verändert:

• Wandabstand: Wenn der Sensor nur einen geringen Wandabstand hat, kann eine Vergrößerung des Wandabstands die Grenzinteraktion reduzieren, aber die Abdeckung des belegten Bereichs kann sich ändern.
• Montagewinkel: Wenn der Montagewinkel das Sensorfeld in Richtung einer Wand oder Grenze lenkt, kann eine Anpassung des Winkels das Erkennungsverhalten je nach Umgebung ändern.
• Ausrichtung: Wenn die Ausrichtung des Sensors nicht mit dem belegten Bereich übereinstimmt, kann eine Änderung der Ausrichtung helfen, das Erkennungsfeld an den vorgesehenen Raum anzupassen.
• Höhe und Eckplatzierung: Wenn der Sensor in der Nähe einer Ecke oder in einer anderen Höhe positioniert ist, können Raumgeometrie und nahe Wände die Erkennungsgrenze beeinflussen.
• Reflektierende Oberflächen: Wenn nahe reflektierende Oberflächen die Signalreflexion beeinflussen, kann ihre Position zu Veränderungen des Erkennungsverhaltens beitragen.

Diese Geometriefaktoren beinhalten eine Abwägung zwischen reduzierter Erkennung außerhalb des Raums und zuverlässiger Abdeckung des belegten Bereichs. Platzierungsänderungen sollten als lokale Anpassungen betrachtet werden, nicht als universelle Lösungen, da Wandabstand, Sensorposition und Raumgeometrie zu unterschiedlichen Ergebnissen führen können.

Physische Blockierungs- und Abschirmungsoptionen

Physische Blockierungs- und Abschirmungsoptionen sind relevant, wenn Einstellungs- und Platzierungsänderungen geprüft wurden, aber die Erkennung außerhalb des vorgesehenen Raums weiterhin ein Problem darstellt. Diese Ansätze können helfen, die Signalinteraktion in der Nähe einer Grenze einzudämmen, sind aber keine garantierten Lösungen für jede Umgebung. Physische Blockierung sollte als Eindämmungstaktik betrachtet werden, nicht als Ersatz für eine korrekte Einrichtung der Erkennungszone und Empfindlichkeit.

Mögliche Eindämmungsansätze sollten sorgfältig abgewogen werden, da eine Änderung der Signalumgebung neue Effekte erzeugen kann. Optionen können die Signalreduktion, Reflexion oder die Erkennungsgrenze je nach Umgebungsbedingungen beeinflussen.

• Metallische Barriere: Wenn eine leitfähige Barriere in der Nähe einer Grenze eingebracht wird, kann sie das Signalverhalten und die Eindämmung beeinflussen, aber auch reflexionsbedingte Änderungen erzeugen.
• Folienbeschichtetes Material: Wenn ein folienbeschichtetes Material als Barriereschicht in Betracht gezogen wird, kann es die Signalinteraktion unter bestimmten Bedingungen beeinflussen, aber das Ergebnis hängt vom Gesamtaufbau ab.
• Teilabdeckung: Wenn eine Teilabdeckung verwendet wird, um einen Teil des Erkennungsfelds einzuschränken, kann dies die Eindämmung verbessern, birgt aber das Risiko eines toten Winkels.
• Gehäuseänderungen: Wenn das umgebende Gehäuse verändert wird, kann dies Reflexionen und das Erkennungsverhalten beeinflussen; Änderungen sollten daher vorsichtig vorgenommen werden.
• Sichere Montage: Wenn Eindämmung erforderlich ist, kann eine stabile Montageweise helfen, die vorgesehene Erkennungszone zu erhalten und unnötige Änderungen zu vermeiden.

Physische Blockierung und Abschirmung beinhalten eine Abwägung zwischen Eindämmung und zuverlässiger Präsenzerkennung. Ein Barrierenansatz kann unerwünschte Erkennung in manchen Situationen reduzieren, kann aber auch tote Winkel oder neue Reflexionen einführen. Diese Methoden sollten eine sekundäre Eindämmungsoption bleiben, kein Ersatz für eine geeignete Zonen- und Empfindlichkeitskonfiguration.

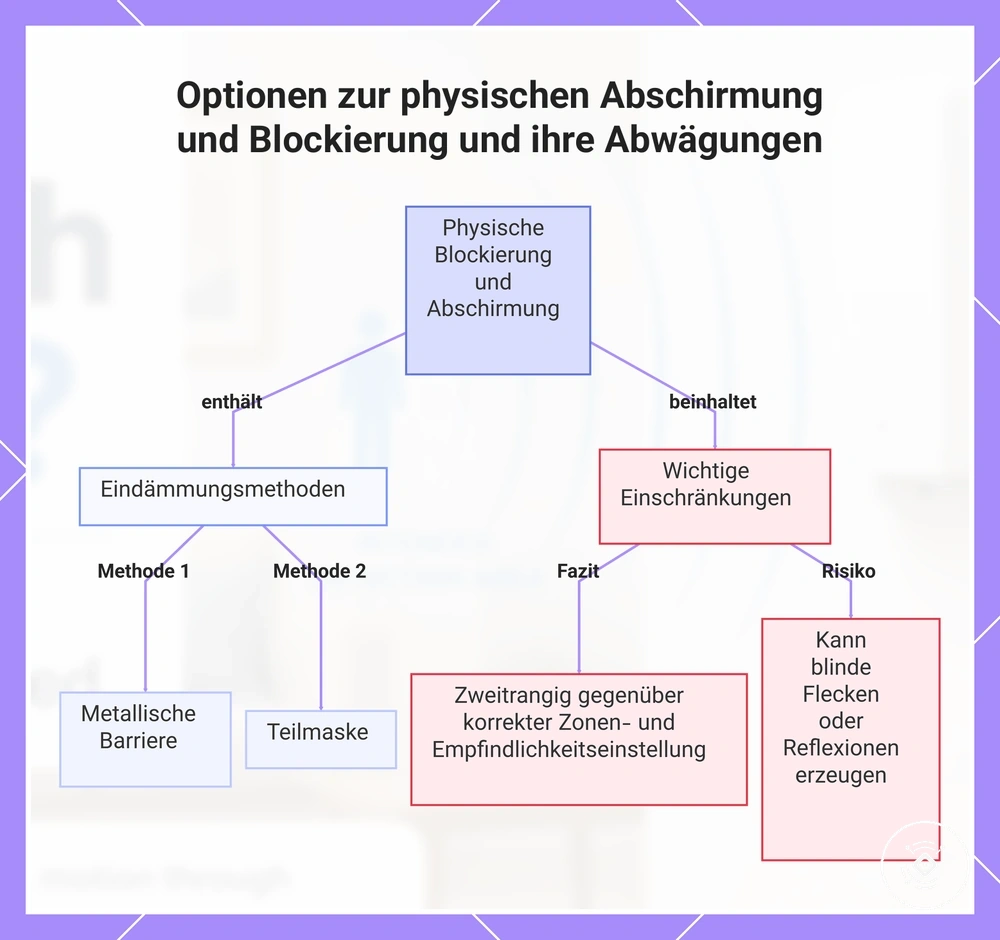

Dieses Diagramm zeigt gängige Methoden zur physischen Blockierung und Abschirmung zur Signalbegrenzung sowie die wichtigsten Risiken und Einschränkungen, die zu beachten sind.

Wenn Wandlerkennung zu einem Problem falscher Anwesenheit wird

Wandlerkennung wird zu einem Problem falscher Anwesenheit, wenn ein mmWave-Sensor falsche Präsenz in einem Bereich meldet, der leer sein sollte, oder wenn die Erkennung an der Wandseite über den erwarteten belegten Bereich hinausgeht. Dieser Zustand kann mehrere Ursachen haben, darunter Empfindlichkeit, Platzierung, Reflexion und Bewegung in angrenzenden Räumen. Das Hauptsymptom ist eine dauerhafte oder wiederholte Präsenzerkennung, die nicht mit dem tatsächlich belegten Raum übereinstimmt.

Ein Problem falscher Anwesenheit erfordert die Trennung normaler Wandinteraktion von einem breiteren Erkennungsproblem. Bewegung in angrenzenden Räumen kann zu unerwarteter Erkennung beitragen, während Reflexion von nahen Oberflächen oder Platzierungsbedingungen ähnliche Symptome erzeugen können. Empfindlichkeit und Erkennungszonenverhalten können ebenfalls das Ergebnis beeinflussen, sodass die wahrscheinliche Ursache vom spezifischen Symptom und den Umgebungsbedingungen abhängt.

Die folgende Checkliste hilft, Symptome mit möglichen wandbezogenen Ursachen zu verbinden:

• Präsenz in leerem Raum: Wenn der Sensor Präsenz in einem leeren Raum meldet, können Reflexion oder Empfindlichkeitsbedingungen beitragen. Prüfen Sie nahe Oberflächen und ob sich die Erkennung nach Umweltveränderungen ändert.
• Bewegung im angrenzenden Raum: Wenn Bewegung außerhalb des Raums die Erkennung beeinflusst, kann die Erkennung an der Wandseite oder Grenzinteraktion beteiligt sein. Prüfen Sie die Raumgrenze und die Beziehung zur Erkennungszone.
• Dauerhafte falsche Präsenz: Wenn Präsenz ohne offensichtliche Person aktiv bleibt, können Platzierung, Haltezeit oder Empfindlichkeitsbedingungen zu prüfen sein. Prüfen Sie, ob das Symptom bestimmten Bedingungen folgt.
• Sich ändernde Erkennungsmuster: Wenn sich die Erkennung ändert, wenn sich nahe Objekte oder Oberflächen ändern, kann Reflexion ein beitragender Faktor sein. Prüfen Sie auf Umgebungseinflüsse um den Sensor.

Wenn diese Prüfungen auf ein breiteres Muster falscher Anwesenheit hindeuten und nicht nur auf eine Einschränkung der Wandlerkennung, kann eine weitere Diagnose erforderlich sein. Für zusätzliche Ursachen und verwandte Bedingungen siehe false occupancy causes. Dies hilft, eine grenzbezogene Sensorikgrenze von einem breiteren Problem falscher Präsenz zu unterscheiden.
