Sensores de presencia mmWave explicados
Un sensor de presencia mmWave es un dispositivo de ocupación basado en radar que utiliza radar de ondas milimétricas para interpretar los cambios en las señales reflejadas asociados con la detección de presencia humana. El sensor vincula las señales de radar con las decisiones de ocupación al identificar patrones que pueden indicar la presencia de personas en un espacio, incluyendo personas estáticas que generan pequeños movimientos como el micromovimiento.
Un sensor de presencia mmWave funciona mediante la detección de presencia basada en radar, en lugar de depender únicamente del movimiento evidente. Su comportamiento de detección depende del diseño del sensor, la ubicación, los ajustes de sensibilidad y las condiciones de la habitación, por lo que la capacidad de identificar ocupación puede variar entre espacios. Esto lo diferencia de la detección básica de movimiento, que normalmente se centra en los cambios de movimiento en lugar de en las señales de presencia continua.
Para entender los sensores de presencia mmWave, hay que partir de su función como sensores de radar de presencia humana que utilizan conceptos de radar mmWave para interpretar la ocupación. Las siguientes secciones cubren qué significa el sensor, cómo funciona su lógica de detección, por qué las personas estáticas pueden seguir generando señales detectables y qué límites de detección determinan su uso práctico.

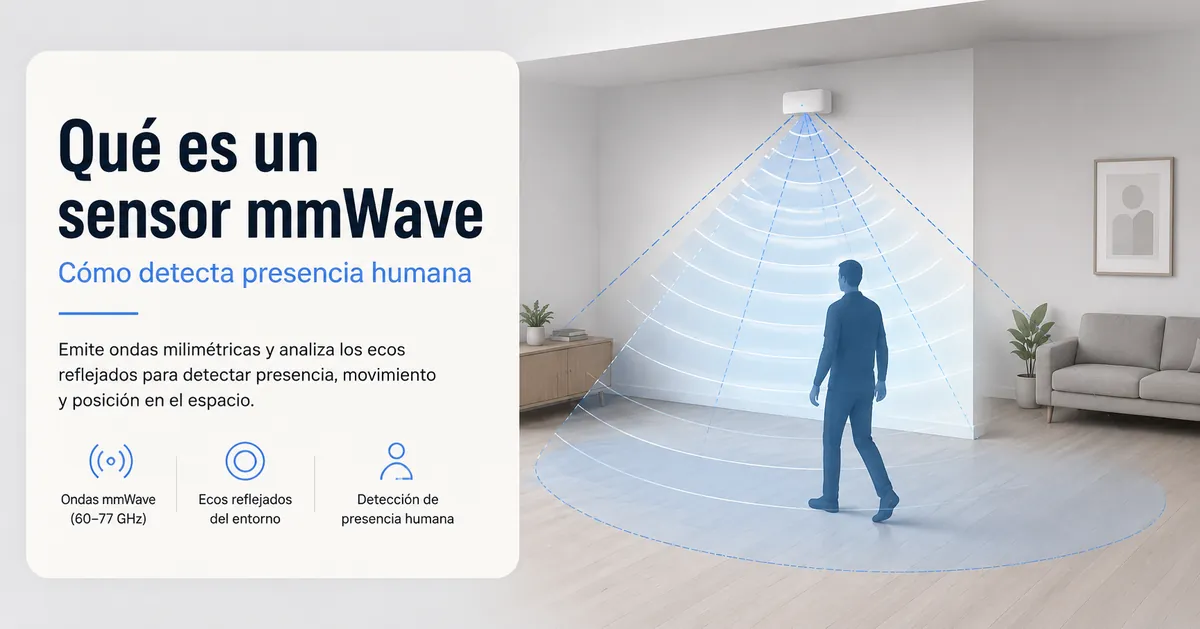

Qué es un sensor de presencia mmWave

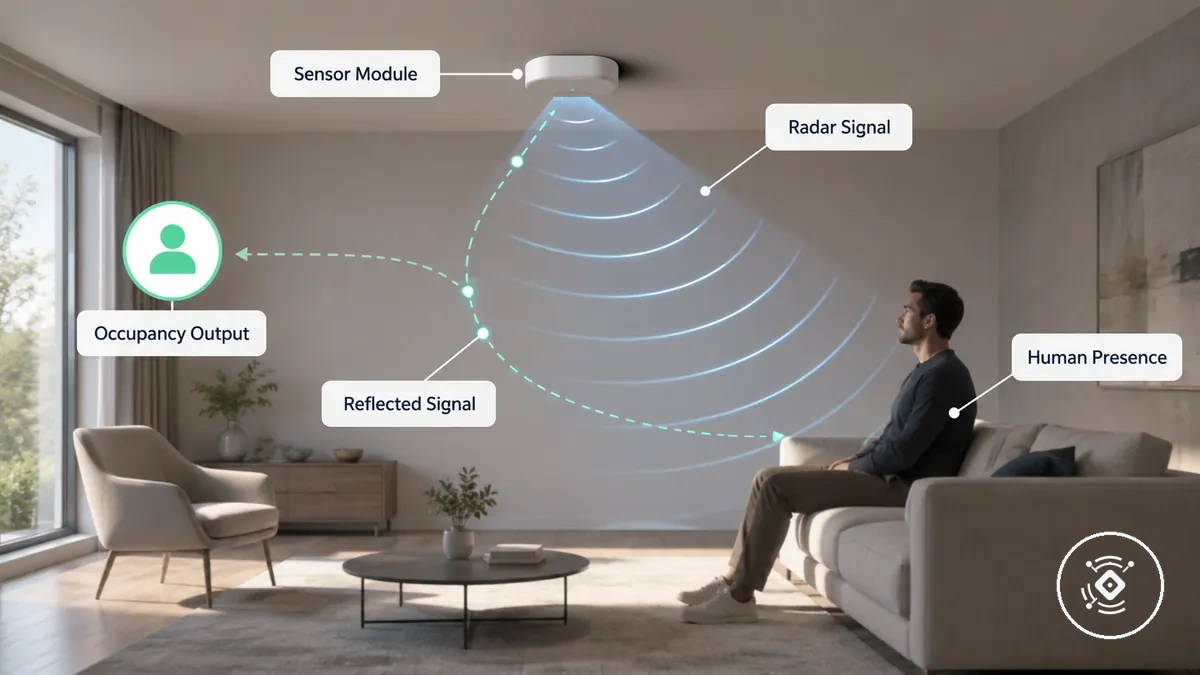

Un sensor de presencia mmWave es un dispositivo que utiliza señales de radar de ondas milimétricas para inferir la ocupación humana mediante la detección de presencia basada en radar. El sensor interpreta los cambios en la señal de radar para determinar un estado de ocupación, centrándose en la presencia humana y no en la presencia de un dispositivo conectado.
Un sensor de presencia mmWave conecta la detección por radar con una salida de automatización al procesar la información del área de detección. El sensor, la señal de radar, el ocupante y la salida representan cada uno diferentes partes del proceso: el sensor captura los cambios de señal, la señal de radar transporta la información de detección, el ocupante crea las condiciones relevantes y la salida representa el estado de ocupación interpretado. El comportamiento exacto puede variar según el diseño y la configuración del sensor.
Un sensor de presencia mmWave no es un sistema para identificar a una persona ni para detectar un dispositivo conectado. Algunos diseños pueden combinar la detección mmWave con entradas como sensores PIR, de luz o de temperatura, pero estas combinaciones dependen del dispositivo específico y no cambian la definición central de la detección de presencia humana basada en radar. Para una visión general de esta categoría, consulte la guía del sensor de presencia mmWave.

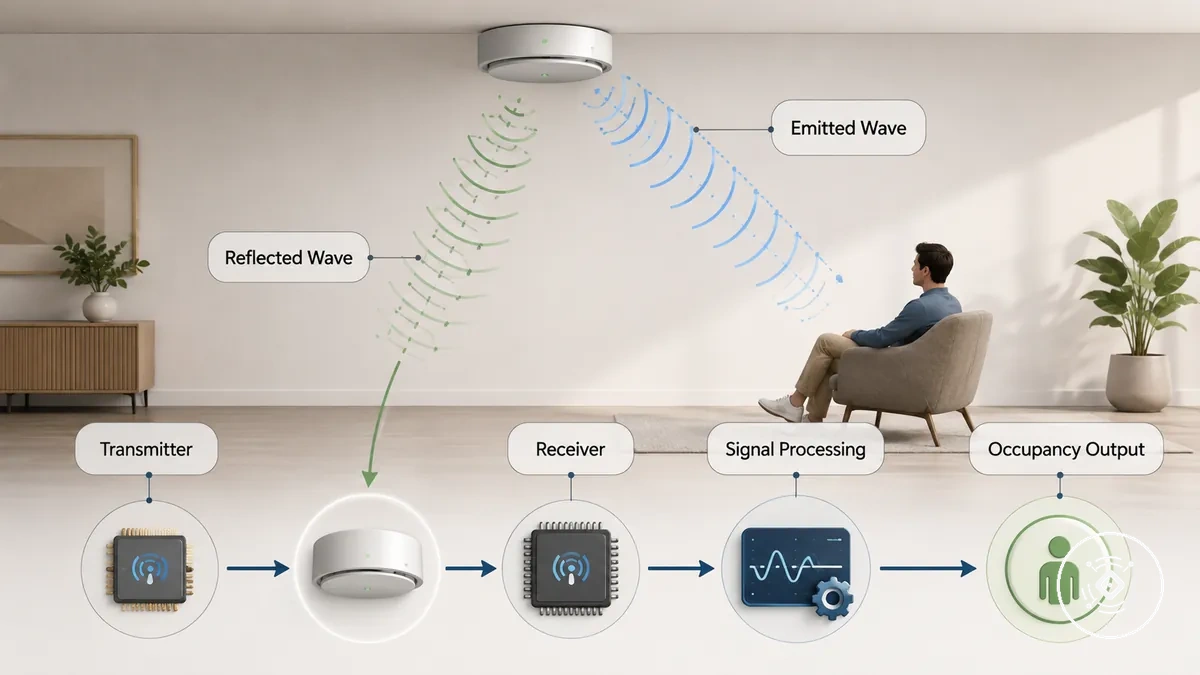

Cómo detecta el radar mmWave la presencia humana
El radar mmWave detecta la presencia humana al enviar una señal de radar emitida a un área e interpretar los cambios en la onda reflejada que regresa. El sensor utiliza la relación entre la señal de salida y la de retorno para generar una salida de ocupación basada en los patrones detectados.
El proceso de detección implica un transmisor que envía una onda emitida, un receptor que recoge la onda reflejada y un procesamiento de señales que interpreta la información devuelta. El subsistema de radar evalúa los patrones de movimiento y los cambios de señal que pueden estar relacionados con la presencia humana. La salida de ocupación final depende de cómo el sensor procesa estas condiciones y puede variar según el diseño del sensor, la configuración y las condiciones de la habitación.
En un entorno de habitación, una persona estática sentada en un escritorio puede generar pequeños cambios en la señal reflejada que contribuyen a un patrón de movimiento detectado. El resultado depende de factores como la ubicación y las condiciones del entorno, que pueden influir en cómo el sensor interpreta la reflexión del radar.
El radar mmWave no depende del seguimiento visual para determinar la presencia. La lógica de detección conecta las señales emitidas, las ondas reflejadas, los receptores y el procesamiento de señales para inferir la ocupación, mientras que la forma en que cada sensor convierte estas entradas en una salida puede variar.

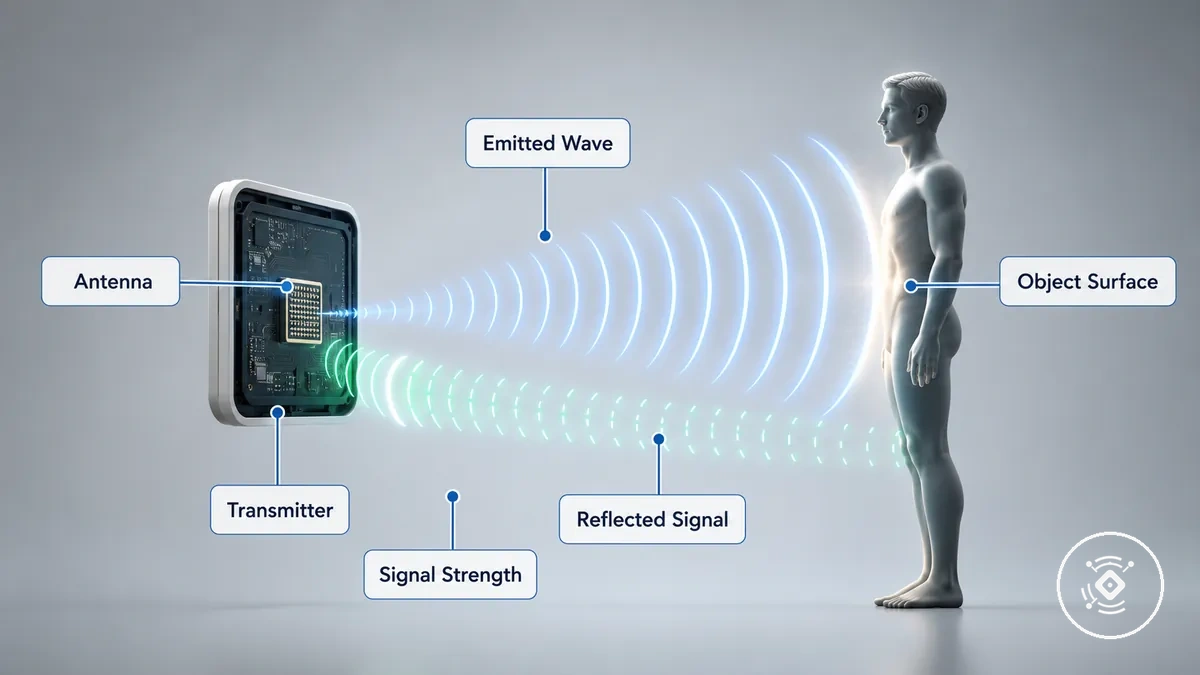

Ondas de radio emitidas y señales reflejadas
Los sensores mmWave envían ondas de radio emitidas a un área de detección a través de un transmisor y una antena, y luego reciben señales reflejadas de cuerpos y objetos. La onda de radar saliente crea la primera parte del trayecto de detección al dirigir energía hacia el área circundante.
Cuando una onda interactúa con la superficie de un objeto, parte de la energía puede regresar al sensor como reflexión. La señal devuelta puede variar según las condiciones del área de detección, lo que influye en la intensidad de la señal y la energía reflejada que recibe la antena.

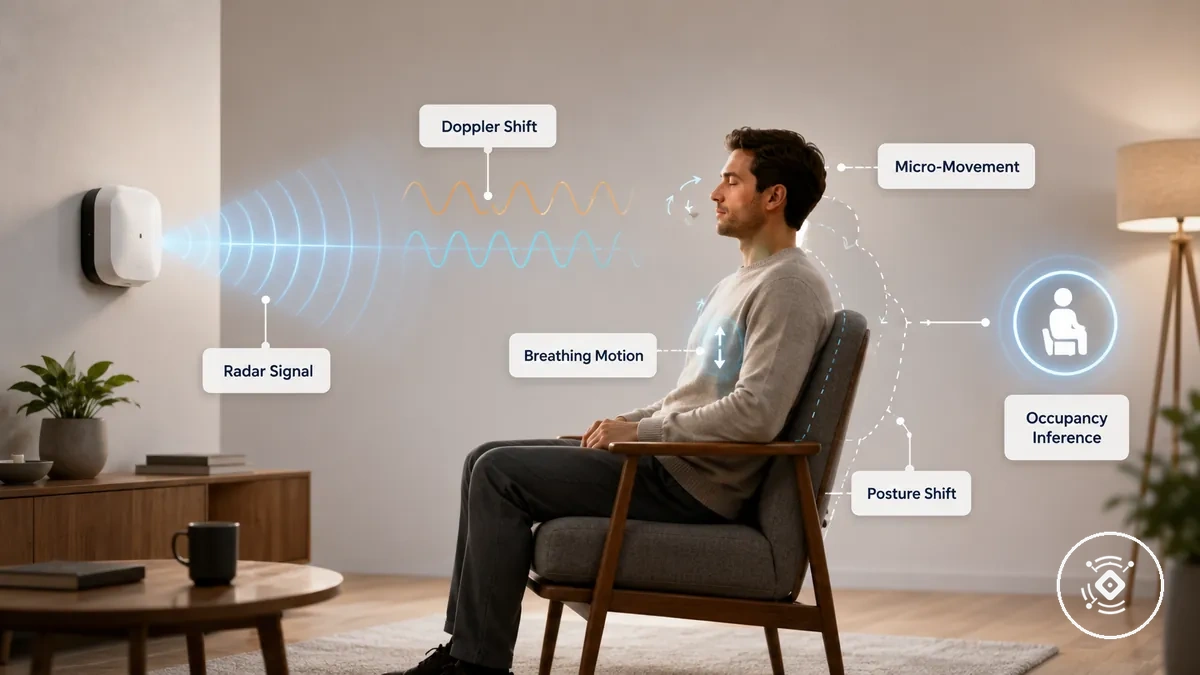

Desplazamientos Doppler y detección de micromovimiento
Un desplazamiento Doppler describe cómo el movimiento puede generar un cambio de frecuencia o un cambio de fase en una señal de radar devuelta, lo que permite a un sensor mmWave interpretar patrones de movimiento pequeños. Estos cambios pueden contribuir a la inferencia de ocupación al mostrar una variación de señal asociada al micromovimiento de un cuerpo humano.
El micromovimiento, como el movimiento respiratorio, el cambio de postura o el movimiento corporal pequeño, puede generar cambios que un sensor procesa como parte de un patrón de presencia. Un ocupante estático puede producir variaciones de señal que apoyen la interpretación, pero la detección depende del hardware, el firmware, los ajustes de sensibilidad y las condiciones del entorno. La fiabilidad de este proceso puede variar entre diseños de sensores y entornos.
- Respiración: Movimiento corporal pequeño que puede contribuir a la variación de la señal.
- Cambio de postura: Un cambio de posición corporal que puede alterar los patrones de señal devueltos.
- Movimiento de manos: Movimiento pequeño de extremidades que puede influir en los cambios de señal detectados.
- Balanceo del cuerpo: Movimiento menor que puede contribuir a la inferencia de ocupación.
Por qué los sensores mmWave pueden detectar personas estáticas
Los sensores mmWave a menudo pueden detectar personas estáticas porque un ocupante quieto puede generar pequeños movimientos que modifican la señal reflejada. El movimiento respiratorio, los cambios de postura y otros micromovimientos pueden crear una variación de señal que ayuda al sensor a interpretar la ocupación incluso cuando el movimiento evidente es limitado.
Una persona sentada en una habitación puede generar cambios que contribuyen a un patrón de presencia, pero la fiabilidad depende de las condiciones del entorno. La distancia, el apantallamiento, el bloqueo por muebles, la postura y los ajustes del umbral de detección pueden influir en cómo el sensor interpreta las señales devueltas. Un ocupante muy quieto o una persona cubierta puede producir menos cambios que el sensor pueda procesar.
- Persona sentada: Un cambio de postura o un movimiento pequeño puede contribuir a la variación de la señal.
- Persona durmiendo: El movimiento respiratorio puede generar cambios detectables, pero los resultados dependen de las condiciones y los ajustes del sensor.
- Persona bloqueada: Los muebles o el apantallamiento pueden reducir los cambios de señal disponibles para la interpretación.
- Movimiento de mascotas: Los animales en movimiento pueden generar señales que requieren un contexto cuidadoso al interpretar la ocupación.
Una suposición común es que una persona inmóvil se vuelve invisible para un sensor mmWave, pero la quietud no elimina todos los posibles cambios de señal. El sensor interpreta patrones de movimiento en lugar de identificar a una persona, por lo que la fiabilidad varía según el diseño del sensor, el entorno y las condiciones circundantes.

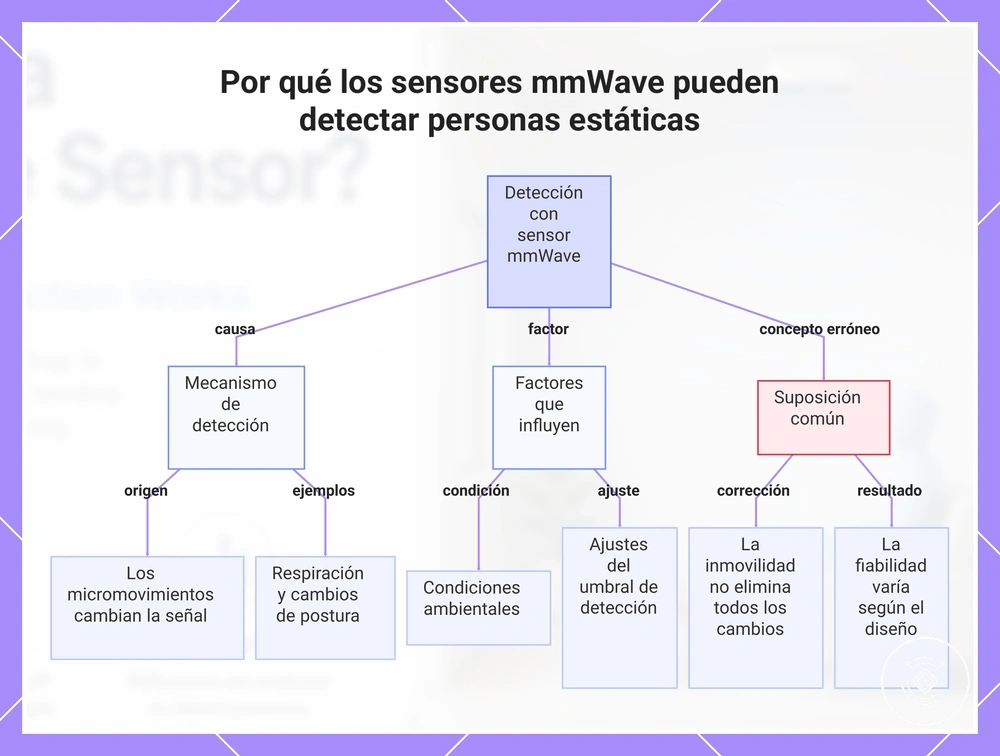

Este gráfico explica cómo los sensores mmWave detectan personas estáticas mediante micromovimientos, los factores que afectan la fiabilidad y una idea errónea común.
Componentes principales dentro de un sensor de presencia mmWave
Un sensor de presencia mmWave utiliza múltiples componentes internos y de interfaz que trabajan juntos para detectar, procesar y reportar información de ocupación. Cada componente tiene un rol específico en el proceso desde la emisión de radar hasta la salida de ocupación, con el módulo de radar, la antena, el procesador de señales y las partes de soporte cooperando como un sistema de detección único.
Los componentes de un sensor de presencia mmWave se entienden mejor a través de sus funciones, no como una lista de características. La tabla siguiente conecta cada componente con la señal o condición que maneja y el efecto que puede tener en la salida de ocupación.
Un sensor de presencia mmWave no se define por un solo componente. La disposición interna, la interfaz de comunicación, los sensores opcionales y los diseños integrados pueden variar según el modelo y la configuración del sensor.
| Componente | Función | Señal o condición manejada | Efecto en la salida de ocupación |
|---|---|---|---|
| Módulo de radar | Gestiona la actividad de detección basada en radar | Señales de radar emitidas y devueltas | Proporciona información de detección utilizada para la interpretación de ocupación |
| Antena | Envía y recibe señales de radar | Ondas emitidas y señales reflejadas | Apoya la recopilación de información de detección |
| Procesador de señales | Procesa la información de señal recibida | Variación de señal y patrones de movimiento | Ayuda a convertir las lecturas del sensor en una salida de ocupación |
| Entrada de alimentación | Proporciona alimentación operativa al sensor | Condiciones de la fuente de alimentación | Permite que los componentes internos funcionen |
| Interfaz de comunicación | Transfiere información del sensor a sistemas conectados | Señales de comunicación de salida | Permite que la información de ocupación sea reportada |
| Carcasa | Alberga y protege los componentes internos | Estructura física y condiciones del entorno | Apoya el ensamblaje general del sensor |
| Sensores opcionales | Proporcionan entradas de detección adicionales cuando se incluyen | Condiciones ambientales adicionales | Pueden influir en cómo se interpreta la información disponible |
Módulo de radar, antena y procesador de señales
El módulo de radar, la antena y el procesador de señales forman la cadena de detección que genera señales de radar, recibe reflexiones e interpreta la información devuelta. El módulo de radar produce la señal generada, la antena gestiona la transmisión y recepción de señales, y el procesador de señales apoya la interpretación de las condiciones de la señal recibida.
El módulo de radar, la antena y el procesador de señales contribuyen cada uno con una función diferente dentro del proceso de detección. El módulo de radar crea la actividad de detección, la antena apoya el movimiento de señales y reflexiones, y el procesador de señales evalúa la información recibida para apoyar la salida de ocupación. La disposición física puede variar entre módulos integrados y diseños de placa separados según el modelo y la configuración del sensor.

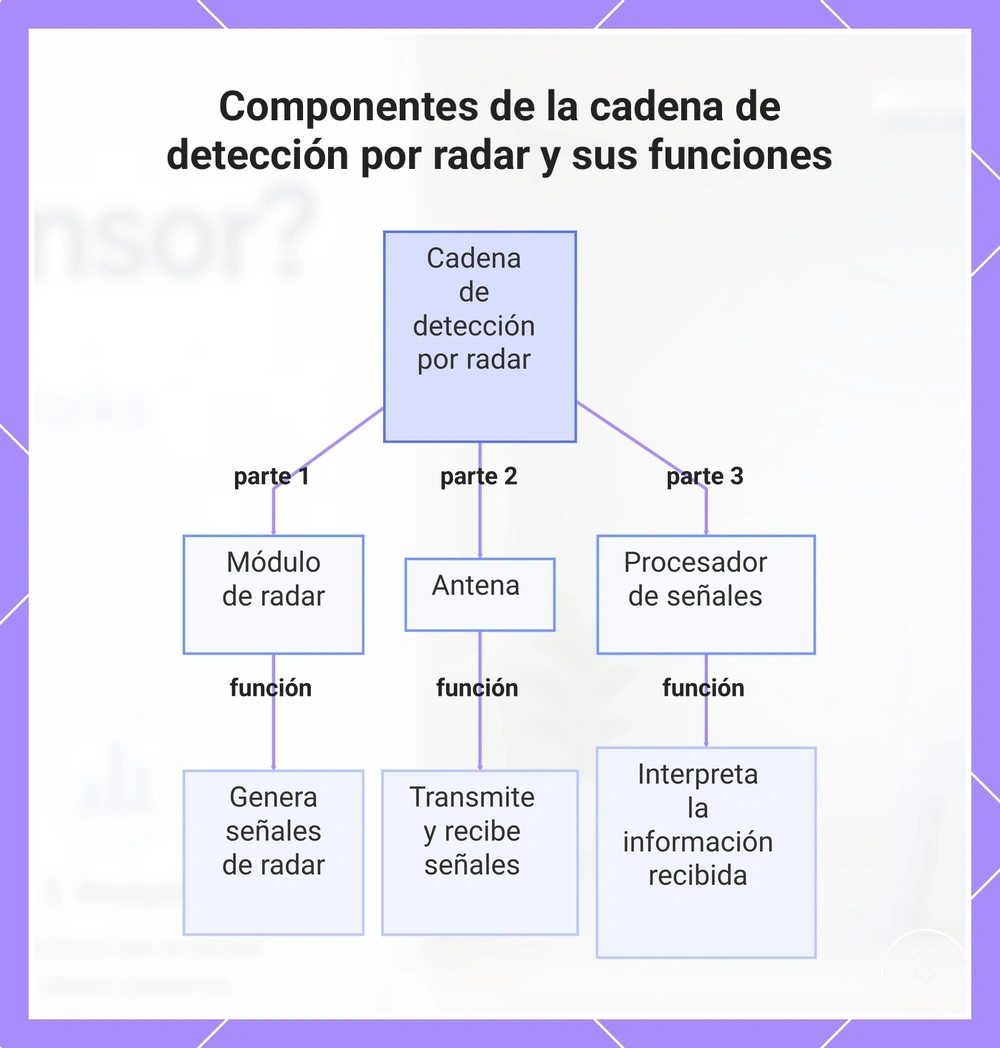

Este gráfico muestra los tres componentes principales de una cadena de detección por radar y la función específica que cada uno desempeña al generar, transmitir e interpretar señales de radar.
Partes de alimentación, control e interfaz para hogar inteligente
La entrada de alimentación, el controlador, el relé y las partes de interfaz de comunicación apoyan al subsistema de radar al proporcionar alimentación, gestionar señales y exponer el estado de ocupación. Estas partes de soporte son diferentes de las partes de detección porque ayudan a operar, controlar y reportar la información del sensor, en lugar de generar señales de presencia basadas en radar.
El controlador puede gestionar el estado de salida, mientras que un relé o un pin de salida puede proporcionar una ruta de señal externa cuando se incluye. La interfaz por cable, la interfaz inalámbrica y los ajustes de firmware pueden variar según el modelo, por lo que las funciones disponibles y las conexiones de automatización dependen de las especificaciones.
- Entrada de alimentación: Proporciona la energía necesaria para el funcionamiento del sensor y la actividad de los componentes internos.
- Controlador: Gestiona las funciones de control interno y ayuda a manejar la información de salida de ocupación.
- Relé: Puede proporcionar una función de conmutación para reportar estados del sensor cuando se incluye en el diseño.
- Pin de salida: Puede exponer una señal de salida para sistemas conectados según el diseño del sensor.
- Interfaz por cable: Proporciona una ruta de comunicación física cuando el modelo la soporta.
- Interfaz inalámbrica: Permite la comunicación mediante métodos inalámbricos compatibles cuando están disponibles.
- Ajustes de firmware: Pueden influir en cómo el sensor procesa y reporta la información según la configuración del dispositivo.

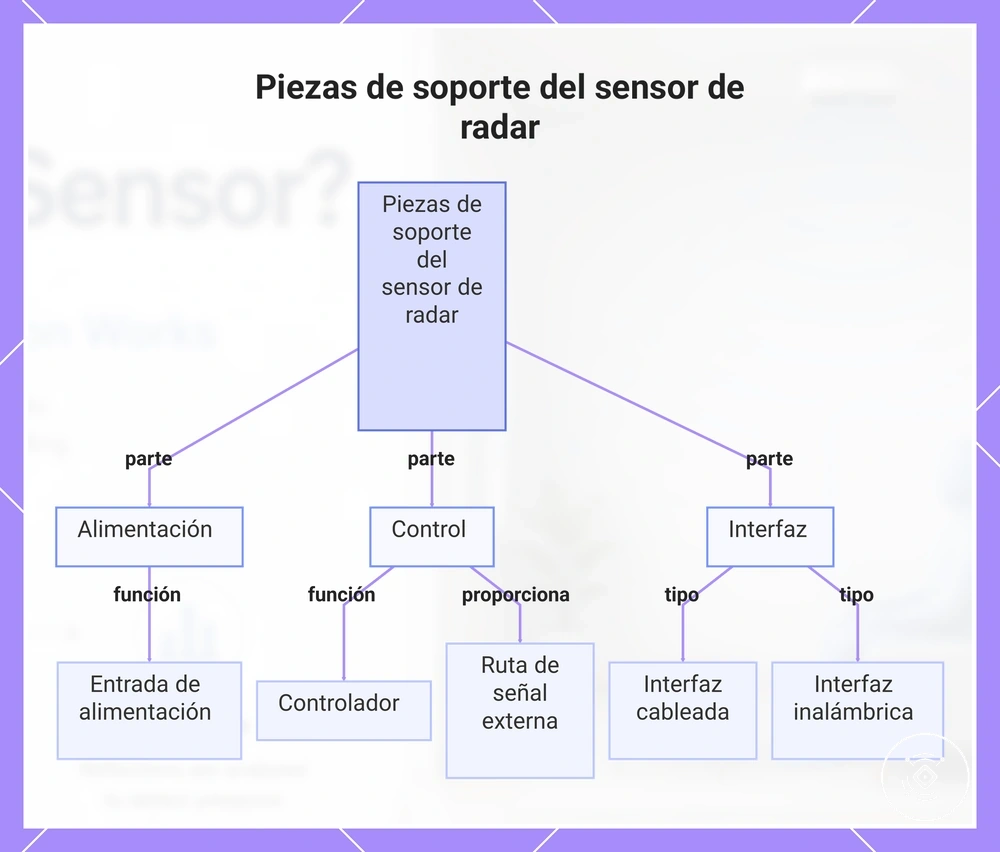

Este gráfico muestra las principales piezas de soporte de un sensor de radar: entrada de alimentación, componentes de control e interfaces de comunicación, junto con sus funciones.
Qué pueden y no pueden detectar los sensores de presencia mmWave
Los sensores de presencia mmWave pueden detectar cambios de señal asociados con la presencia humana y patrones de movimiento, pero no pueden determinar todos los detalles sobre una persona o el entorno. La detección depende del cambio de señal, las condiciones del material y la configuración del sensor, lo que crea límites realistas sobre lo que el sensor puede inferir.
Un sensor de presencia mmWave interpreta las señales devueltas, no comprende la identidad ni la intención. Puede detectar condiciones vinculadas a personas en movimiento, personas estáticas con micromovimientos y otras variaciones de señal, mientras que el resultado exacto depende de la señal disponible y las condiciones del entorno.
| Generalmente detectable o deducible | No detectable de forma fiable o fuera del alcance |
|---|---|
| Personas en movimiento que generan cambios de señal relevantes | Identidad de una persona o su intención |
| Personas estáticas con micromovimientos como cambios de postura o movimiento respiratorio | Detección garantizada de todo ocupante quieto en cualquier entorno |
| Objetos en movimiento o mascotas que crean una variación de señal detectable | Comprensión fiable de qué representa un objeto o fuente de movimiento |
| Cambios de señal afectados por paredes o cortinas según las condiciones del material y la configuración | Detección universal a través de todas las paredes o materiales |
| Cambios relacionados con la ocupación dentro del entorno configurado del sensor | Reconocimiento de identidad personal o intención de comportamiento |
| Posibles señales de ocupación falsas causadas por movimiento ambiental | Interpretación garantizada de cada cambio de señal detectado |
Las fuentes comunes de confusión incluyen paredes, cortinas, ventiladores, mascotas y objetos en movimiento. Estas condiciones pueden influir en la variación de la señal o crear indicaciones de ocupación falsas según las condiciones del material, la configuración del sensor y el entorno circundante.
Comprender el alcance de detección y sensibilidad ayuda a explicar por qué los ajustes, la distancia y las condiciones afectan el límite de detección. El resultado del sensor puede variar según el diseño del modelo, la configuración y el tipo de cambio de señal disponible para su interpretación.
Cómo se diferencia la detección de presencia mmWave de la detección básica de movimiento
La detección de presencia y la detección de movimiento se diferencian en el tipo de información de señal que utilizan y en los resultados de ocupación que pueden inferir. La detección básica de movimiento generalmente responde a eventos de movimiento, mientras que la detección de presencia mmWave puede interpretar la reflexión de radar y los patrones de micromovimiento para ofrecer una visión diferente de las condiciones de ocupación.
La detección de movimiento normalmente se centra en el movimiento notable o en la lógica de cambio de calor, mientras que la detección de presencia se centra en cambios de señal que pueden indicar un estado de ocupación continuo. PIR utiliza la lógica de cambio de calor para identificar condiciones relacionadas con el movimiento, mientras que la detección mmWave utiliza patrones de reflexión de radar que pueden incluir movimientos más pequeños de un ocupante estático. Esta diferencia puede influir en cómo se comporta cada enfoque cuando el movimiento es limitado.
| Dimensión | Detección básica de movimiento | Detección de presencia mmWave | Significado práctico |
|---|---|---|---|
| Tipo de señal | A menudo responde a condiciones de movimiento o cambio de calor | Utiliza reflexión de radar mmWave y variación de señal | El método de detección afecta el tipo de información de ocupación disponible |
| Ocupante estático | Puede requerir movimiento notable para generar una activación | Puede interpretar patrones de movimiento más pequeños, como el micromovimiento | Los ocupantes estáticos pueden generar condiciones de detección diferentes |
| Comportamiento PIR | Utiliza la lógica de cambio de calor PIR para la detección relacionada con movimiento | Utiliza patrones de reflexión de radar del entorno de detección | Los dos enfoques dependen de fuentes de señal diferentes |
| Activaciones falsas | Pueden variar según las condiciones ambientales y las fuentes de movimiento | También pueden variar según los ajustes y el contexto de la habitación | Los resultados dependen del sensor y las condiciones del entorno |
| Comportamiento de automatización | A menudo sigue eventos activados por movimiento | Puede admitir respuestas de automatización basadas en ocupación | Los resultados de automatización dependen de la configuración y las condiciones de uso |
Una suposición común es que la detección de movimiento y la detección de presencia proporcionan la misma información, pero interpretan señales diferentes. Una explicación más detallada de la presencia comparada con movimiento cubre las diferencias generales, mientras que esta sección se centra en la diferencia básica entre ambos enfoques.
Dónde se utilizan los sensores de presencia mmWave
Una persona que trabaja en una oficina, descansa en un dormitorio o pasa tiempo en un baño puede generar diferentes necesidades de ocupación según la actividad de la habitación y los objetivos de automatización. Los sensores de presencia mmWave se utilizan en espacios donde comprender la ocupación de una habitación puede apoyar el comportamiento de la automatización, especialmente cuando el movimiento es limitado.
Los contextos de uso comunes dependen de la ubicación, el comportamiento de la habitación y cómo se espera que responda un sistema de automatización. Estos sensores pueden ser relevantes en espacios de bajo movimiento donde la detección de personas estáticas proporciona información de ocupación adicional más allá de eventos de movimiento breves.
- Iluminación inteligente: Puede apoyar el control de iluminación cuando la ocupación de la habitación cambia y la actividad de bajo movimiento afecta las decisiones de automatización.
- Control HVAC: Puede proporcionar contexto de ocupación donde la automatización relacionada con el clima depende de la presencia en la habitación y los patrones de uso.
- Baño: Puede apoyar la conciencia de ocupación en una habitación donde las personas pueden permanecer quietas durante períodos de tiempo.
- Dormitorio: Puede ser relevante en un espacio de bajo movimiento donde el movimiento respiratorio o el movimiento limitado pueden contribuir a la interpretación de ocupación.
- Oficina: Puede ayudar a representar la ocupación de una habitación cuando una persona permanece sentada con movimiento limitado.
La utilidad depende de cómo se comporta la habitación y de cómo se espera que responda la automatización. Un espacio de bajo movimiento puede beneficiarse de la detección de presencia cuando la ubicación, los patrones de actividad y las condiciones de sensibilidad se alinean con el uso previsto, pero la idoneidad sigue siendo condicional.

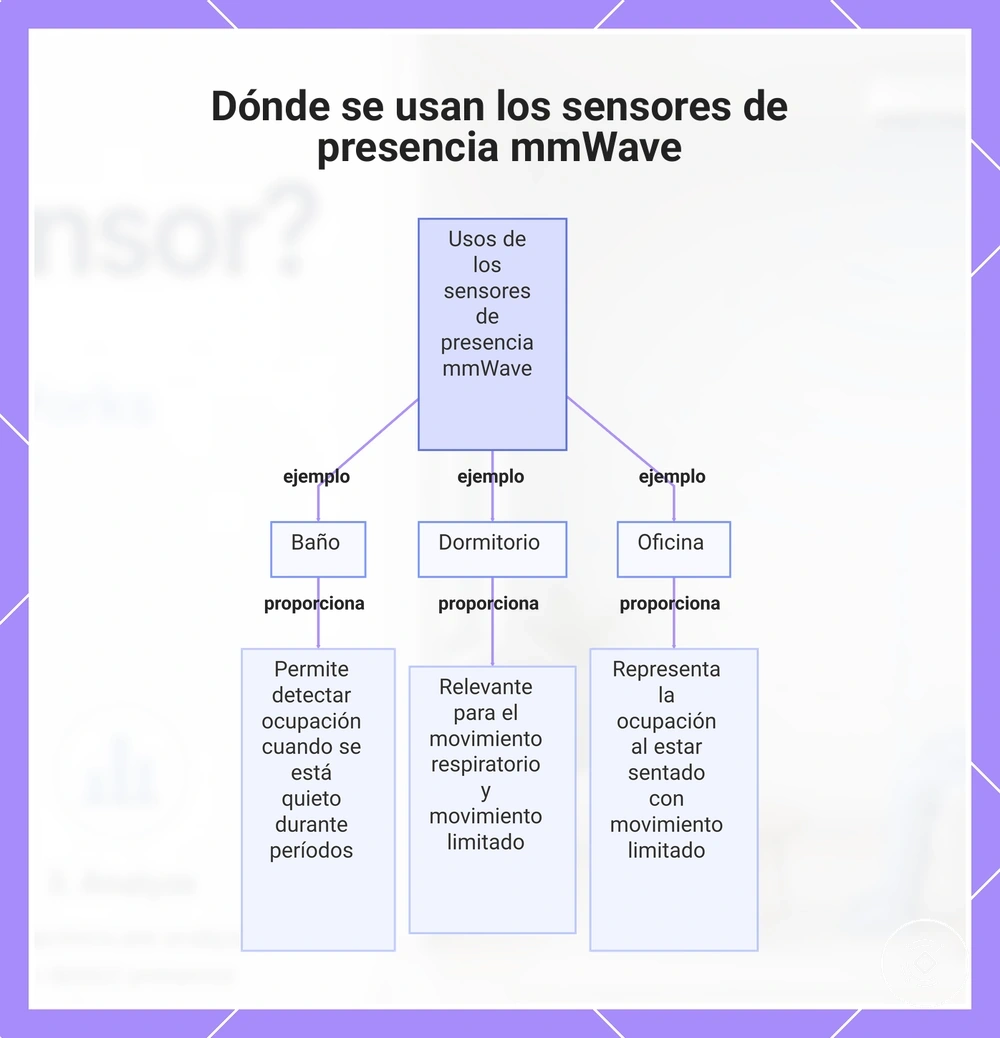

Este gráfico muestra los contextos de uso principales de los sensores de presencia mmWave en espacios de poco movimiento: baño, dormitorio y oficina.
Preguntas frecuentes sobre los fundamentos de los sensores de presencia mmWave
¿Qué es un sensor de presencia mmWave?
Un sensor de presencia mmWave es un sensor que utiliza señales de radar de ondas milimétricas para interpretar condiciones de ocupación. Detecta cambios de señal asociados con la presencia humana, en lugar de identificar a una persona específica. La respuesta exacta puede variar según el diseño del sensor y las condiciones del ambiente.
¿Puede un sensor de presencia mmWave detectar personas estáticas?
Sí, un sensor de presencia mmWave a menudo puede detectar personas estáticas cuando pequeños movimientos generan cambios de señal detectables. El movimiento respiratorio, los cambios de postura y otros micromovimientos pueden contribuir a la interpretación de ocupación. Los resultados dependen de la configuración del sensor, el ambiente y las condiciones de detección.
¿Puede un sensor de presencia mmWave detectar a través de paredes?
No se puede asumir que un sensor de presencia mmWave detecte a través de cualquier pared o material. Las paredes y otros materiales pueden afectar el comportamiento de las señales, por lo que los límites de detección dependen del ambiente específico y las condiciones del sensor.
¿Pueden las mascotas afectar la detección de presencia mmWave?
Sí, las mascotas pueden afectar la detección de presencia mmWave porque los animales en movimiento pueden generar cambios de señal. Si esto influye en la interpretación de ocupación depende de los patrones de movimiento, las condiciones de la habitación y la configuración del sensor.
¿Reemplaza un sensor de presencia mmWave a la detección de movimiento?
No, un sensor de presencia mmWave y la detección de movimiento son enfoques de detección diferentes. La detección de movimiento normalmente se centra en eventos de movimiento, mientras que la detección de presencia puede interpretar cambios de señal relacionados con la ocupación. El enfoque adecuado depende del uso previsto y el ambiente.
¿Identifica personas un sensor de presencia mmWave?
No, un sensor de presencia mmWave no identifica la identidad ni la intención de una persona. Interpreta señales relacionadas con la ocupación, no información personal.

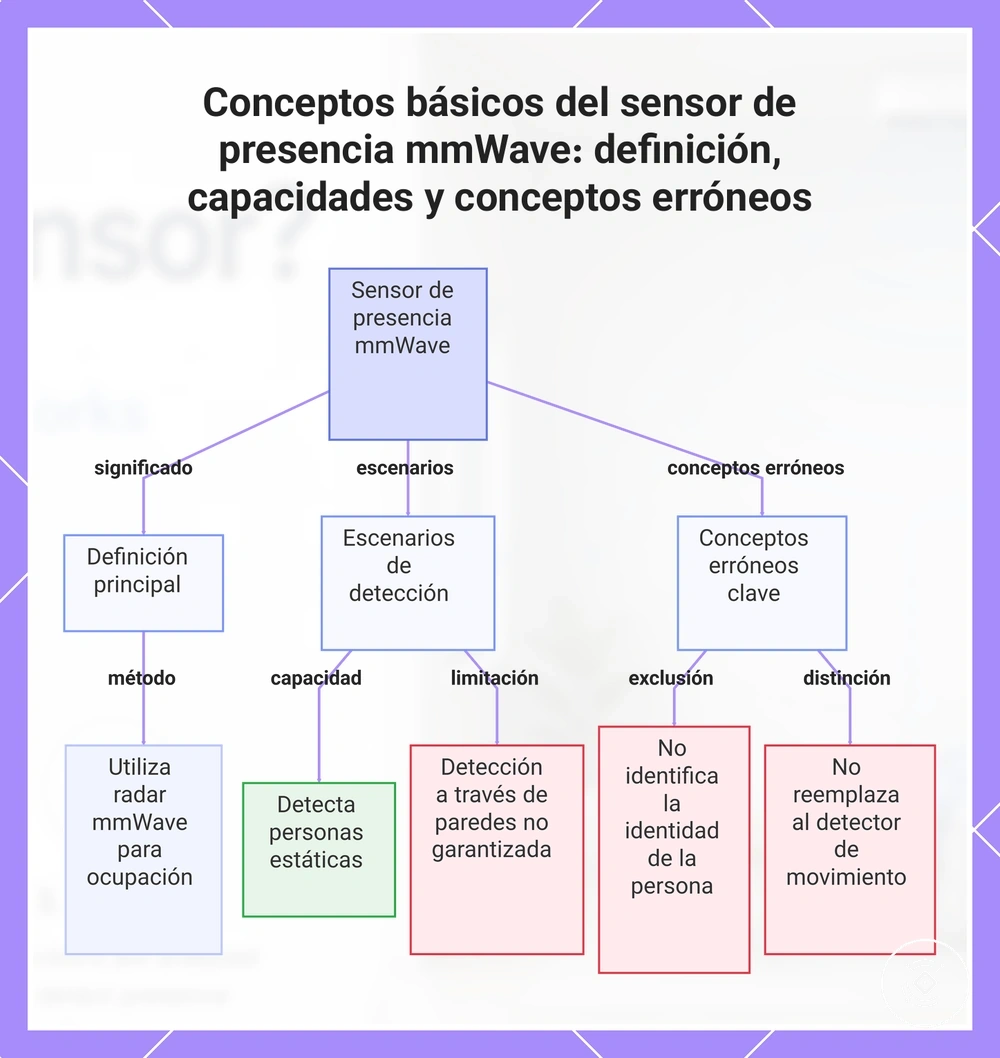

Este gráfico explica la definición principal, las capacidades de detección y los conceptos erróneos clave sobre los sensores de presencia mmWave.
