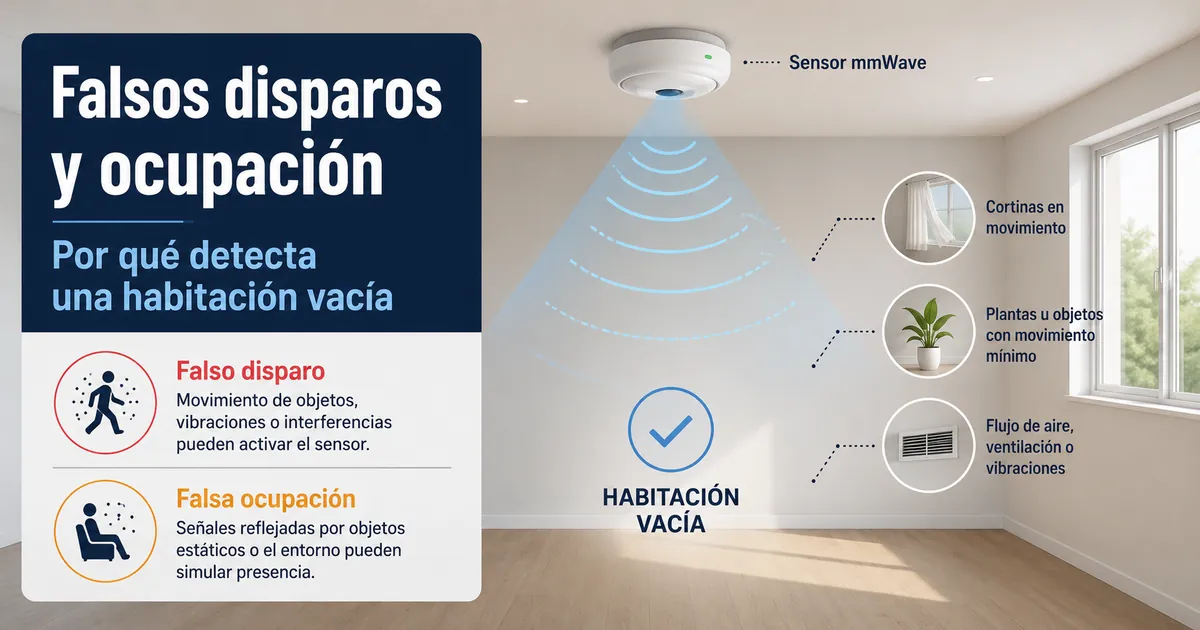

Sensor de presencia mmWave detectando una habitación vacía con indicadores de falso disparo y falsa ocupación

Falsos disparos y falsa ocupación en sensores de presencia mmWave

Un sensor de presencia mmWave puede indicar presencia incluso cuando una sala vacía debería aparecer como desocupada. El retorno del radar puede ser real pero aun así generar una falsa ocupación porque la señal detectada no coincide con el estado de la sala que se pretende supervisar.

Los falsos positivos no indican necesariamente un fallo de hardware. Pueden deberse a la relación entre el comportamiento del radar, las condiciones de la sala, la ubicación, la zona de detección, la sensibilidad, la calibración o la detección a través de paredes. Comprender estas variables de diagnóstico ayuda a separar el estado de ocupación informado de las condiciones que pueden influir en él.

Una sala vacía que sigue marcada como ocupada o que activa repetidamente un disparador de automatización es un ejemplo común de presencia fantasma. Antes de asumir un fallo, es útil tener en cuenta dónde y cuándo ocurre la ocupación informada, porque la causa subyacente puede estar relacionada con la ubicación, las superficies reflectantes, los espacios adyacentes o la configuración actual del sensor, más que con un dispositivo defectuoso.

La causa exacta y la respuesta adecuada pueden variar según la distribución de la sala, el ángulo de montaje, el rango de detección, el firmware y el estado de calibración. Por esa razón, los falsos disparos se abordan mejor como un problema de solución de problemas que requiere evaluar el espacio de detección antes de cambiar la configuración o plantearse un reemplazo.

Qué significan los falsos disparos en la detección de presencia mmWave

Un falso disparo es un evento de presencia notificado en la detección de presencia mmWave cuando el área supervisada prevista debería estar vacía. El sensor mmWave informa de un estado de ocupación aunque la zona supervisada no coincida con el resultado esperado a nivel de sala. Por lo tanto, un falso disparo se define por el desajuste entre el estado de presencia notificado y el área supervisada prevista.

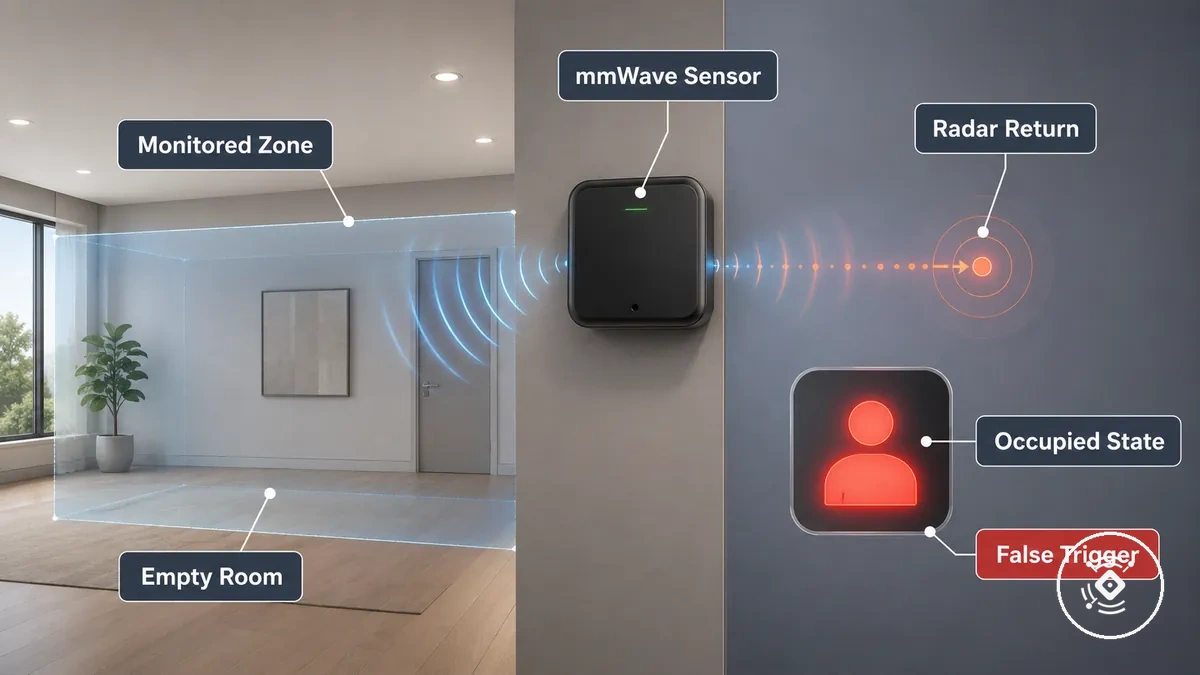

Qué significan los falsos disparos en la detección de presencia mmWave se ilustra en el diagrama siguiente, que señala la diferencia entre el estado real de la sala y la ocupación notificada.

Diagrama que explica un falso disparo en la detección de presencia mmWave

Un falso disparo no significa necesariamente que el retorno del radar sea incorrecto o que el sensor mmWave haya fallado. Una señal de movimiento puede satisfacer el umbral de detección y aun así producir una falsa ocupación cuando la presencia notificada no representa la zona supervisada prevista para la automatización a nivel de sala. Para un contexto más amplio sobre la tecnología, consulte la página central del sensor de presencia mmWave. Las causas más específicas se tratan en secciones posteriores de solución de problemas.

La comparación siguiente separa la detección normal de la falsa ocupación.

Patrón de detección Qué significa
Presencia notificada dentro de la zona supervisada prevista El estado de ocupación coincide con el resultado esperado a nivel de sala.
Presencia notificada cuando el área supervisada prevista debería estar vacía El resultado es una falsa ocupación, incluso si el retorno del radar puede ser técnicamente real para una condición fuera del área supervisada prevista.

Falsa ocupación frente a ocupación no detectada

Falsa ocupación frente a ocupación no detectada describe dos errores de ocupación opuestos. La falsa ocupación significa que el sensor está reportado como ocupado cuando la condición real de la sala es una sala vacía, mientras que la ocupación no detectada significa que el sensor está reportado como vacío cuando hay una persona presente. La comparación siguiente contrasta estas dos direcciones de error emparejando el estado reportado con la condición real de la sala y el posible efecto en la automatización.

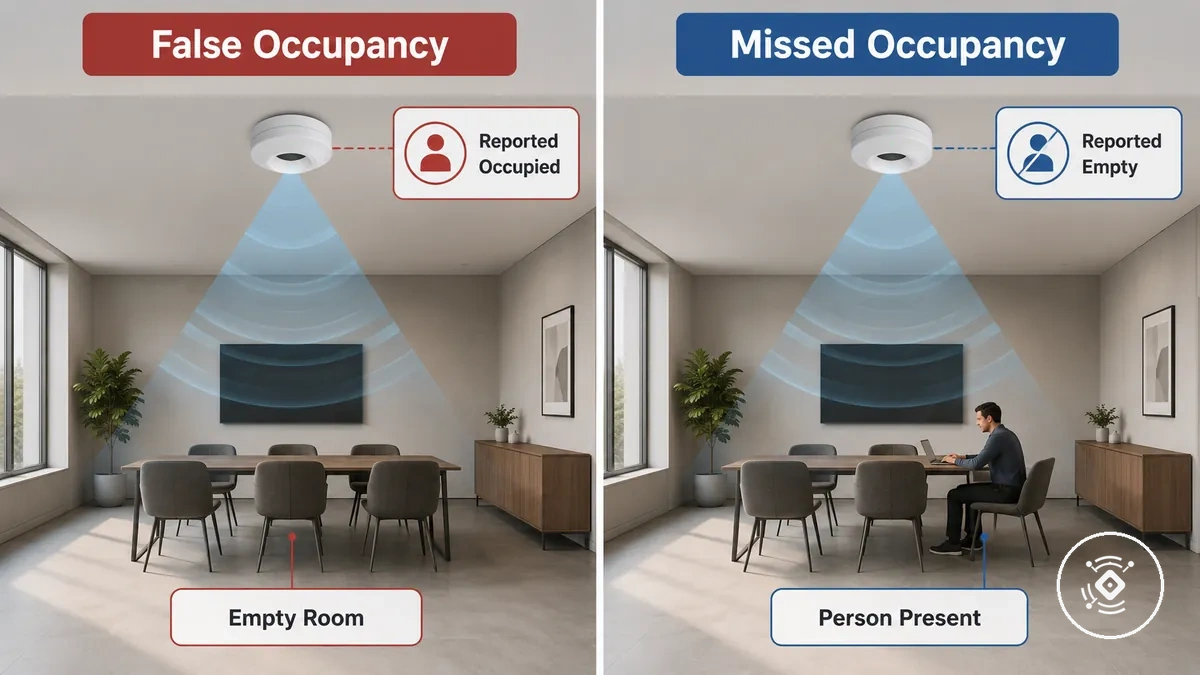

La falsa ocupación frente a la ocupación no detectada se ilustra a continuación comparando el informe del sensor con la condición real de la sala.

Comparación de la falsa ocupación y la ocupación no detectada en un sensor de presencia mmWave
Tipo de error Informe del sensor Estado real de la sala Efecto típico en la automatización
Falsa ocupación Reportado como ocupado Sala vacía Las automatizaciones, como la iluminación, pueden permanecer activas más tiempo del previsto.
Ocupación no detectada Reportado como vacío Persona presente Las automatizaciones, como la iluminación, pueden apagarse mientras la sala sigue ocupada.

Síntomas de presencia fantasma en una sala vacía

Cuando un sensor reporta presencia después de que el área supervisada prevista parece vacía, la presencia fantasma es un síntoma observable más que una prueba de una causa específica. El comportamiento visible es el punto de partida para el diagnóstico. Los síntomas de presencia fantasma en una sala vacía ayudan a identificar qué está reportando el sensor antes de investigar las posibles causas.

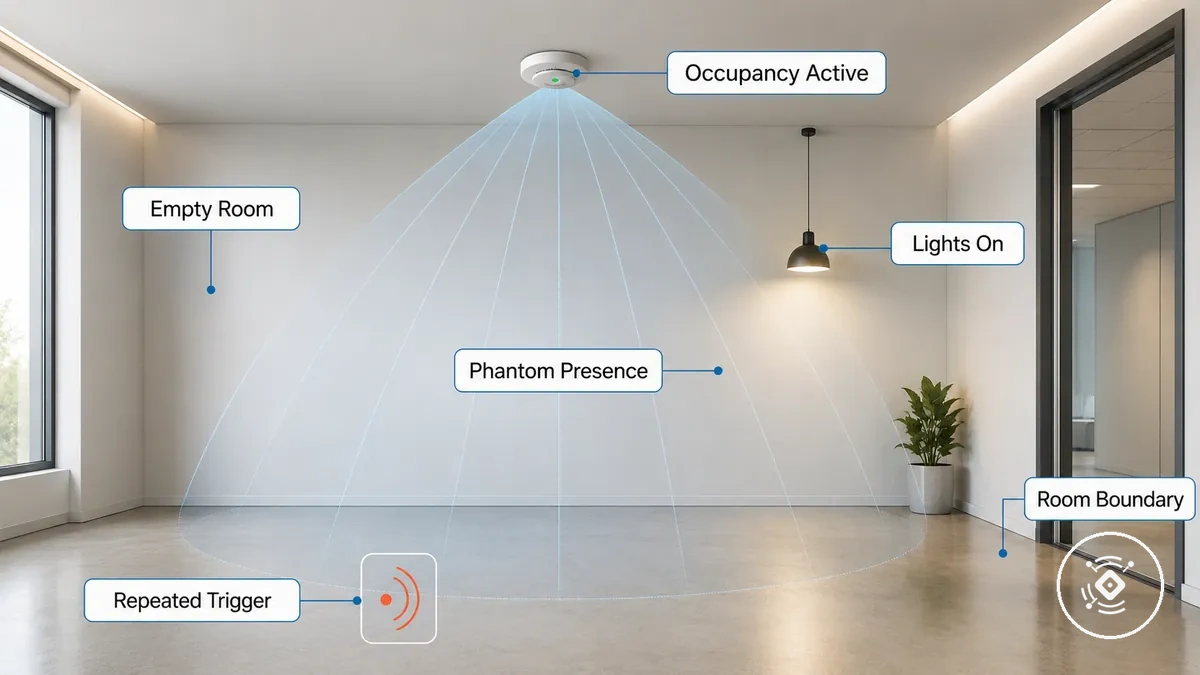

Los síntomas de presencia fantasma en una sala vacía son más fáciles de reconocer al comparar el estado de ocupación reportado con lo que realmente ocurre en la sala. La imagen siguiente ilustra esta situación, y la lista de verificación destaca observaciones comunes que pueden indicar dónde investigar. Estas señales deben tratarse como pistas para recopilar evidencia, no como confirmación de una causa concreta.

Sala vacía que muestra presencia fantasma de un sensor de presencia mmWave

Causas comunes de los falsos positivos mmWave

Cuando se producen falsos positivos mmWave, la causa subyacente suele pertenecer a uno de varios grupos de diagnóstico en lugar de a un único fallo. Las causas comunes de los falsos positivos mmWave suelen agruparse en torno a la configuración del sensor, la física de la sala, los objetos en movimiento, la detección a través de paredes y la ubicación. Estos grupos ayudan a clasificar el origen de un riesgo de falsa ocupación antes de considerar cualquier cambio en la configuración.

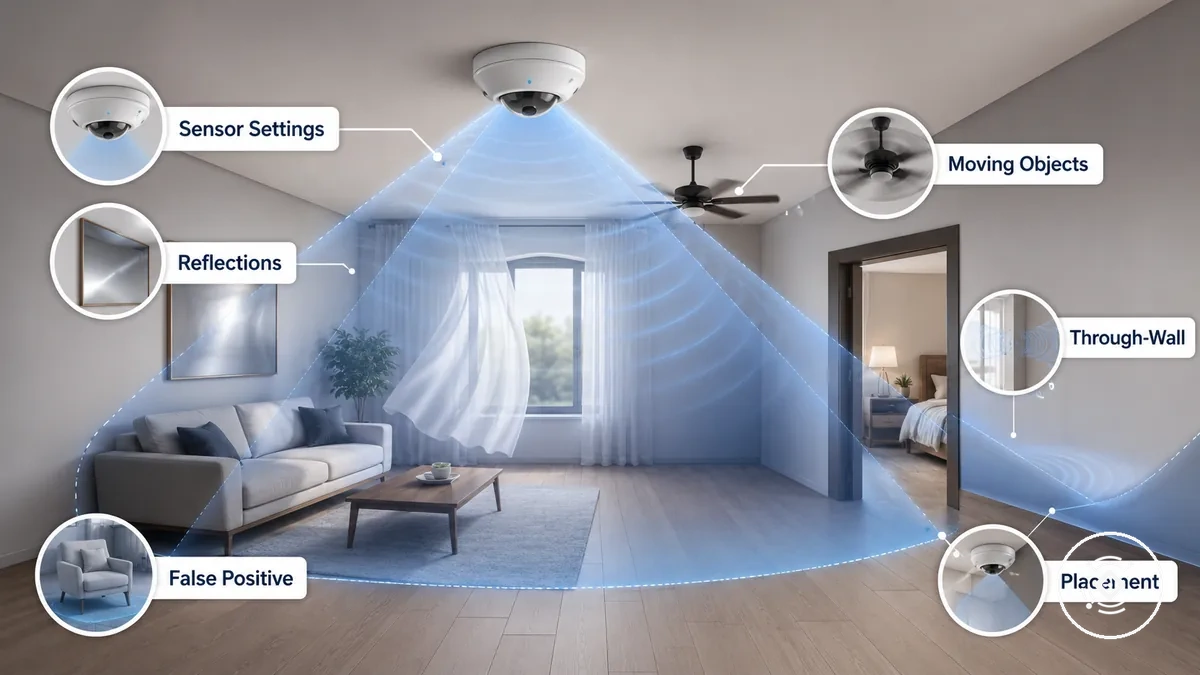

Las causas comunes de los falsos positivos mmWave son más fáciles de entender cuando cada familia de causas se vincula con su efecto en la señal en lugar de asumir una explicación definitiva. La sensibilidad, el rango de detección, los reflejos, los objetos en movimiento, la ubicación, la calibración y la detección a través de paredes pueden contribuir a errores de ocupación según la sala y la configuración del sensor. El diagrama siguiente agrupa estas familias de causas por dónde puede originarse la señal falsa, mientras que la tabla las organiza por condición de la señal y una primera verificación adecuada.

Diagrama de las causas comunes de los falsos positivos del sensor mmWave
Familia de causa Condición de la señal Qué puede desencadenar Primera verificación
Configuración La sensibilidad, el rango de detección o la calibración pueden no ser adecuados para el área supervisada. El movimiento débil puede aumentar el riesgo de falsa ocupación. Revisar la configuración del sensor en relación con la sala.
Reflejos Las superficies reflectantes pueden alterar el retorno del radar. Señales inesperadas pueden crear errores de ocupación. Observar las superficies reflectantes cercanas y las trayectorias de la señal.
Movimiento Los objetos en movimiento, como un ventilador, una cortina o la vibración de un electrodoméstico, pueden ser detectados. Pueden ocurrir falsos disparos mientras el movimiento continúa. Comparar la ocupación reportada con el movimiento cercano.
Filtración a través de paredes Las señales pueden extenderse más allá de una pared o hacia una sala adyacente. Puede reportarse presencia fuera del área prevista. Verificar si hay actividad más allá del límite de la sala.
Ubicación El ángulo del sensor o la línea de visión pueden incluir áreas no deseadas. La detección puede extenderse más allá de la cobertura prevista. Confirmar la dirección de montaje y el área supervisada.

Sensibilidad y rango de detección configurados de forma demasiado amplia

La sensibilidad y el rango de detección configurados de forma demasiado amplia pueden permitir que un movimiento débil o un retorno distante se interpreten como ocupación, lo que puede contribuir a un falso disparo. Un valor de ajuste alto no indica necesariamente un problema de hardware porque el resultado depende del área supervisada, del umbral de detección y de las condiciones de la sala. Un alcance de zona amplio puede aumentar la probabilidad de detectar movimiento más allá del límite previsto.

La lista de verificación siguiente prueba si la sensibilidad y el rango de detección son más amplios de lo necesario revisando la distancia de detección, el umbral, el tiempo de retención y el alcance de la zona. Verificar estas observaciones antes de cambiar la configuración puede ayudar a determinar si la ocupación reportada está vinculada a la configuración más que al comportamiento del hardware.

Reducir la detección generalmente se prueba antes de asumir un fallo de hardware, porque reducir el alcance de zona innecesario puede ayudar a distinguir los falsos disparos de los informes de presencia válidos. Para conocer criterios de selección más amplios, consulte sensibilidad y zonas de detección.

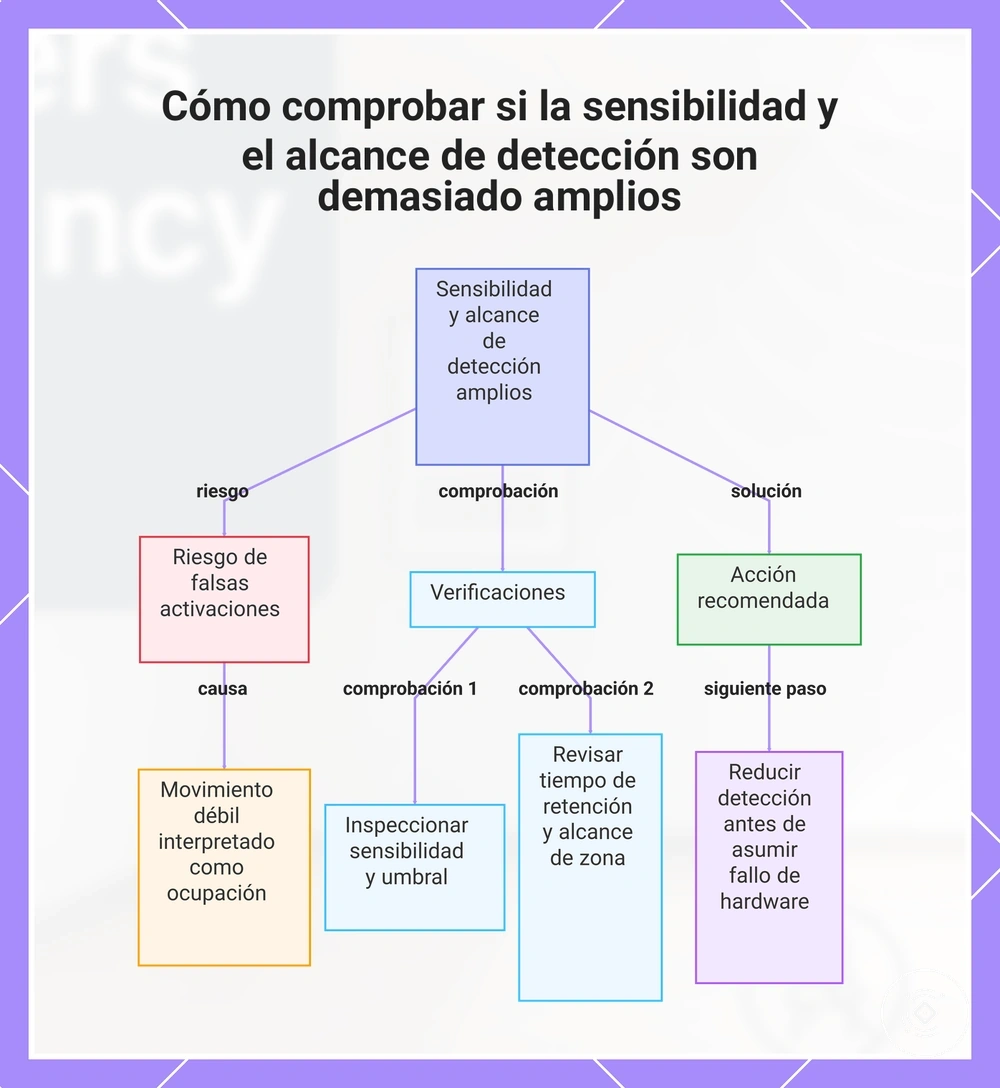

Este gráfico muestra los riesgos de una sensibilidad y un alcance de detección demasiado amplios y los pasos de verificación para determinar si la configuración provoca falsas activaciones.

Cómo comprobar si la sensibilidad y el alcance de detección son demasiado amplios

Reflejos de paredes, muebles, vidrio y superficies duras

Los reflejos de paredes, muebles, vidrio y otras superficies duras pueden redirigir la energía del radar y crear retornos de presencia confusos cuando la distribución de la sala, el ángulo del sensor, la distancia o la sensibilidad afectan la trayectoria de la señal. Una superficie reflectante no causa automáticamente una falsa ocupación, pero puede alterar la trayectoria de reflexión del radar y la intensidad del retorno detectado bajo ciertas condiciones. Estas trayectorias redirigidas pueden hacer que el disparo resultante parezca inconsistente.

Un panel de vidrio cerca de una pared, un espejo, un armario o el borde de un mueble puede redirigir la energía del radar antes de que la señal regrese al sensor. Dependiendo del ángulo del sensor, la distribución de la sala, la distancia, la sensibilidad y la intensidad del retorno, ese retorno reflejado puede interpretarse de forma diferente a una trayectoria directa. Los disparos relacionados con reflejos pueden parecer aleatorios incluso cuando la fuente subyacente sigue siendo coherente espacialmente.

Ventiladores, cortinas, electrodomésticos y objetos pequeños en movimiento

Cuando se produce movimiento no humano dentro del área supervisada, la señal de ocupación puede verse influida si el sensor detecta micromovimiento repetido en lugar de una persona. La observación debe preceder al diagnóstico, ya que las fuentes en movimiento son posibles contribuyentes, no causas automáticas de un falso disparo. Los ventiladores, cortinas, electrodomésticos y objetos pequeños en movimiento se agrupan a continuación por tipo de movimiento para ayudar a identificar posibles fuentes de señal.

Detección a través de paredes desde salas adyacentes o pasillos

La detección a través de paredes puede contribuir a una falsa ocupación cuando se detecta movimiento fuera de la sala prevista más allá de una pared, puerta o borde de la sala. Que esto ocurra depende del material de la pared, la distancia, el ángulo del sensor, la configuración de la zona y la dispersión de la señal, no de que todas las instalaciones se comporten igual. Bajo estas condiciones, el movimiento fuera de la sala puede aparecer como ocupación dentro del espacio supervisado.

Por ejemplo, el movimiento en una sala adyacente o una persona caminando por un pasillo puede ser reportado si la dispersión de la señal se extiende más allá del límite de zona previsto a través de una puerta o bajo condiciones adecuadas de pared y distancia. Esto no indica necesariamente un sensor defectuoso, ya que la ocupación reportada puede deberse a la detección en el límite más que a la actividad dentro de la sala. Para un contexto más amplio sobre este comportamiento, consulte detecciones a través de paredes.

Condiciones de ubicación que aumentan los falsos disparos

La ubicación puede aumentar los falsos disparos incluso cuando el sensor funciona con normalidad. La posición y orientación de montaje influyen en la trayectoria de detección, la línea de visión y la cobertura del límite de la sala, lo que puede aumentar la probabilidad de falsa ocupación bajo ciertas condiciones. La posición y orientación de montaje deben tratarse como multiplicadores de riesgo durante la solución de problemas.

Antes de cambiar la configuración, inspeccione si la línea de visión del sensor se extiende más allá del área supervisada prevista. Las condiciones de ubicación que aumentan los falsos disparos son más fáciles de diagnosticar verificando el ángulo, la altura, la línea de visión y los límites de la sala en lugar de asumir un fallo de hardware. El montaje en techo frente al montaje en pared puede cambiar el riesgo de falsos disparos cuando el ángulo de montaje expone diferentes límites de la sala o áreas activas, según la instalación.

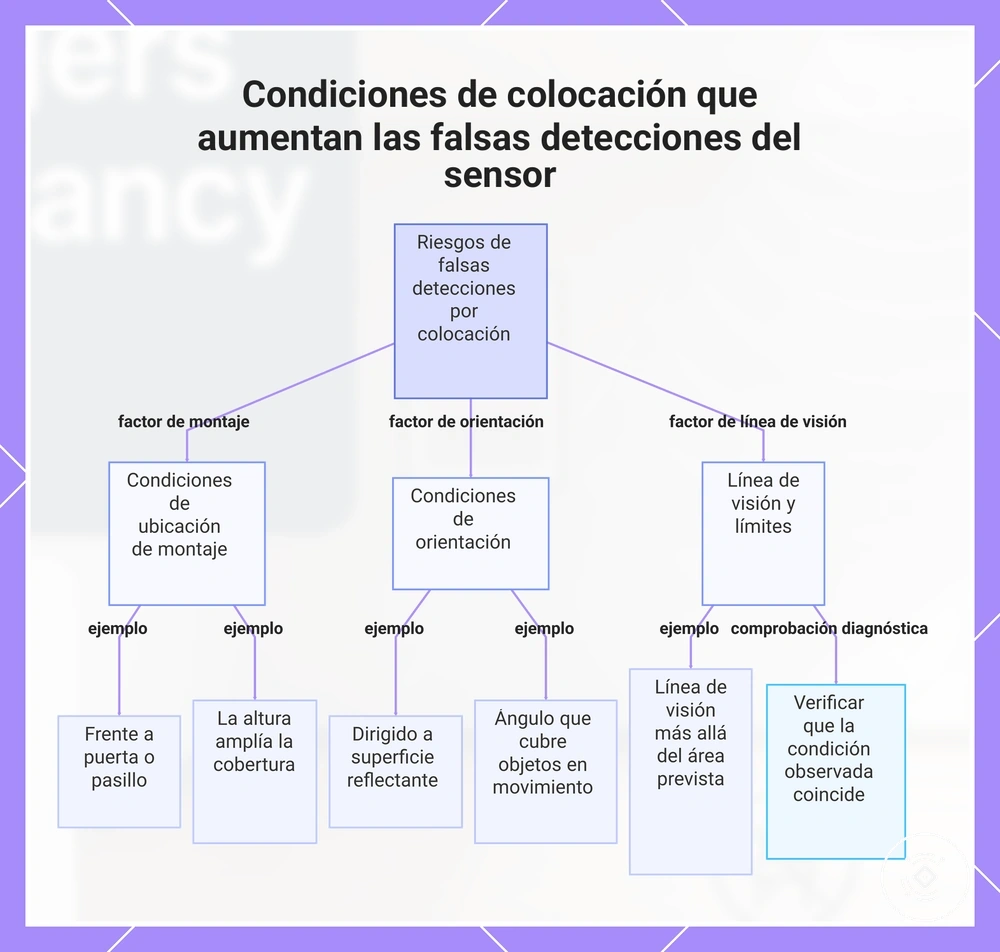

Este gráfico muestra los principales factores de colocación (ubicación de montaje, orientación y línea de visión) que pueden aumentar las falsas detecciones de ocupación, junto con un paso de verificación diagnóstica.

Condiciones de colocación que aumentan las falsas detecciones del sensor

Configuración que reduce los falsos disparos sin perder detección útil

Reducir los falsos disparos comienza con ajustes controlados de configuración en lugar de cambiar múltiples variables a la vez. La configuración puede reducir los falsos positivos al intentar preservar la detección útil, pero el resultado depende de la sala, el modelo del sensor, el firmware y la configuración actual. Cada ajuste debe realizarse y probarse de forma individual antes de cambiar otra configuración.

La configuración que reduce los falsos disparos sin perder detección útil requiere equilibrar menos falsos positivos con el riesgo de detección no detectada. La sensibilidad, la distancia, la cobertura de zona, el tiempo de espera, el modo de detección y un área de exclusión pueden afectar cada uno al informe de ocupación de forma diferente. Realice un ajuste controlado, observe la respuesta de ocupación y vuelva a probar antes de decidir si se necesita otro cambio. Para obtener una guía más amplia sobre el ajuste controlado, consulte calibración y ajustes.

  1. Reduzca la sensibilidad gradualmente cuando el movimiento débil parezca causar falsos disparos, luego vuelva a probar para detectar cualquier aumento de detección no detectada durante la ocupación normal.
  2. Reduzca la distancia o la zona supervisada cuando la detección se extienda más allá del área prevista, luego confirme que la ocupación esperada aún se detecta.
  3. Acorte el tiempo de espera cuando la vacancia retrasada mantenga el estado de ocupación activo más tiempo del previsto, luego vuelva a probar si la presencia normal permanece estable.
  4. Cambie el modo de detección solo cuando otro modo disponible parezca más adecuado para la sala, luego verifique que la ocupación válida siga siendo detectable.
  5. Use un área de exclusión, cuando esté disponible, para limitar la detección cerca de un límite de sala o movimiento fuera de la sala, luego vuelva a probar tanto la falsa ocupación como la detección no detectada.
  6. Deje de ajustar cuando los falsos disparos disminuyan sin una pérdida notable de detección útil. Si el patrón de disparos permanece sin cambios, pase a una verificación de diagnóstico más detallada en lugar de seguir ajustando la configuración.

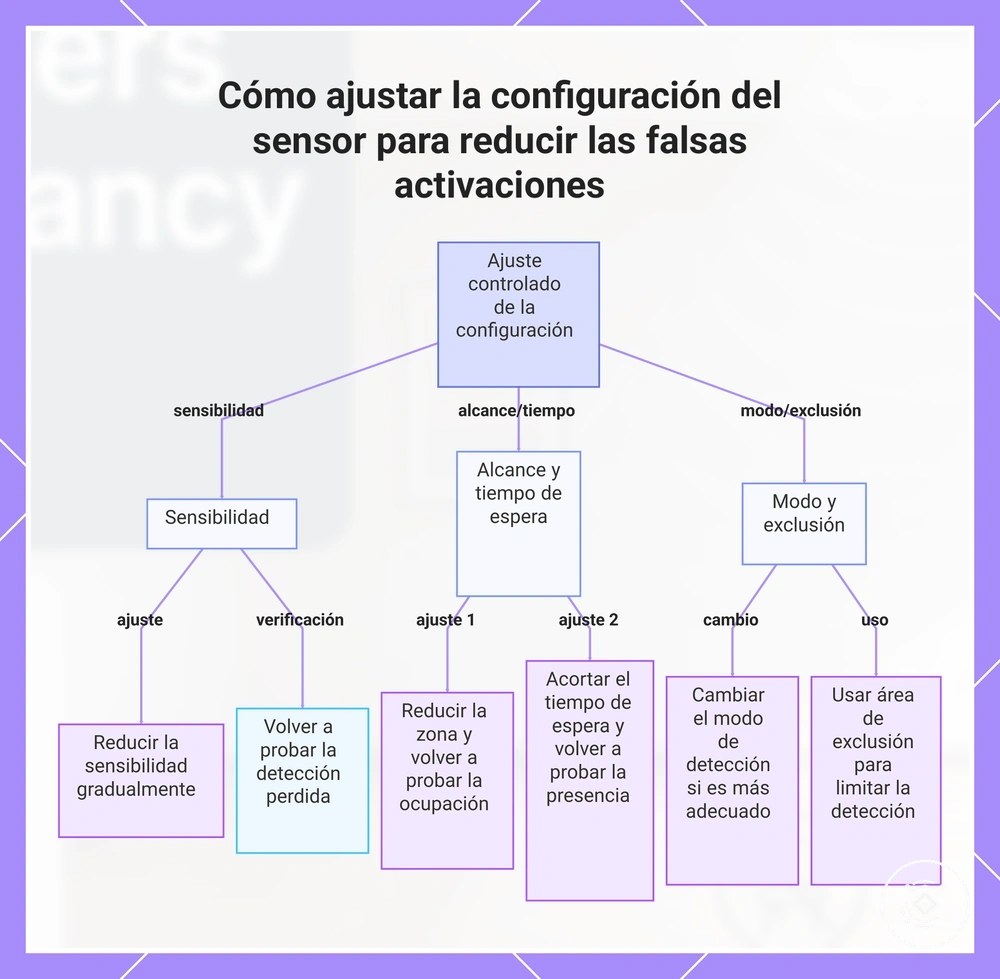

Este gráfico muestra el proceso de ajuste controlado para reducir las falsas activaciones de ocupación manteniendo una detección útil, centrándose en los ajustes clave y sus modificaciones específicas.

Cómo ajustar la configuración del sensor para reducir las falsas activaciones

Ajustes de sensibilidad, distancia y tiempo de espera de presencia

La sensibilidad, la distancia y el tiempo de espera de presencia afectan a la persistencia de la detección y al equilibrio entre la falsa ocupación y la presencia no detectada. Su efecto varía según el modelo del sensor, el tamaño de la sala, el patrón de uso normal y el objetivo de detección, por lo que ninguna dirección de ajuste única es adecuada para todas las configuraciones. Los ajustes de sensibilidad, distancia y tiempo de espera de presencia se comparan a continuación como palancas de ajuste local separadas por cambio de comportamiento y riesgo.

Configuración Valor o condición Riesgo de falso disparo Indicación de ajuste
Sensibilidad Un valor alto puede registrar movimiento más débil, mientras que un valor bajo puede ignorar movimiento útil. Una sensibilidad más alta puede aumentar la falsa ocupación; una sensibilidad más baja puede aumentar la presencia no detectada. Reducir gradualmente cuando el movimiento débil parezca estar relacionado con falsos disparos, luego volver a probar la ocupación normal.
Distancia Un límite de alcance amplio puede incluir movimiento adyacente, mientras que un límite más corto puede reducir la cobertura. Una distancia mayor puede detectar actividad más allá del área prevista; una distancia más corta puede no detectar la presencia esperada cerca del borde de la sala. Reducir el alcance cuando la actividad distante coincida con el patrón de disparo, luego confirmar que la detección útil se mantiene.
Tiempo de espera de presencia Un tiempo de retención largo aumenta la persistencia de la detección, mientras que un tiempo de espera corto despeja el estado de ocupación antes. Un tiempo de espera largo puede crear vacancia retrasada; un tiempo de espera corto puede aumentar la presencia no detectada durante movimiento limitado. Acortar el tiempo de espera cuando la ocupación permanece activa demasiado tiempo, o alargarlo cuando la presencia válida se despeja demasiado rápido, luego volver a probar.

Exclusión de zonas y calibración de límites de sala

La exclusión de zonas y la calibración de límites de sala ayudan a centrar la detección en el área ocupada prevista, separando los espacios que deben permanecer activos de aquellos que pueden contribuir a una falsa ocupación. La zona activa debe retener las áreas normales de estar sentado, de pie y de trabajo, mientras que cada zona excluida debe tener una razón de límite clara basada en la distribución de la sala, la capacidad del sensor y el estado de calibración. Los pasos siguientes separan las áreas incluidas de las áreas excluidas sin asumir que una disposición de zona sea adecuada para todas las salas.

Cómo probar si la sala, la configuración o el sensor está causando el disparo

Cómo probar si la sala, la configuración o el sensor está causando el disparo requiere un método de diagnóstico que aísle una posible fuente a la vez. La evidencia debe provenir de la repetibilidad, el momento del disparo, la ubicación física y los cambios controlados, más que de una suposición inmediata de fallo del sensor. Esto separa la causa más probable de la sala, la causa de la configuración y un posible fallo del sensor antes de extraer conclusiones.

Realice un cambio controlado a la vez para que cada resultado pueda compararse con el comportamiento anterior. Un cambio repetible en el estado de falso es más útil que un evento único porque ayuda a mostrar qué condición influyó en el disparo. Si hay un registro de estado disponible, puede proporcionar evidencia de apoyo, aunque la disponibilidad depende del dispositivo o la integración. El flujo ordenado siguiente aísla la fuente de disparo más probable.

  1. Comience con una observación de sala vacía. Registre el momento del disparo, la ubicación física y si el estado de falso aparece sin movimiento previsto. Un comportamiento repetible puede sugerir una causa de la sala o de la configuración que necesita aislamiento.
  2. Retire o detenga temporalmente los objetos en movimiento cercanos. Observe si el estado de falso desaparece después de este cambio controlado. Si es así, una causa ambiental de la sala se vuelve más probable.
  3. Reduzca temporalmente el rango de detección y limite la zona activa. Compare el momento del disparo antes y después del cambio. Si el falso disparo se detiene, el resultado puede señalar una causa de la configuración.
  4. Cambie la posición del sensor sin modificar otras configuraciones. Observe si el disparo sigue la ubicación física o permanece sin cambios. Un resultado dependiente de la ubicación puede indicar una fuente ambiental o relacionada con la colocación.
  5. Use una verificación de reinicio o recalibración solo después de haber probado las causas de la sala y de la configuración. Si el comportamiento persiste después de la recalibración, un fallo del sensor puede seguir siendo posible, pero aún se necesita una confirmación adicional.
  6. Revise el registro de estado, cuando esté disponible, y compare el momento de los disparos repetidos con cada cambio controlado. La evidencia coherente entre observaciones proporciona un respaldo más sólido que un evento único.

Si la fuente del disparo sigue sin estar clara después de la prueba de aislamiento, continúe con la guía de solución de problemas para realizar comprobaciones de diagnóstico más amplias.

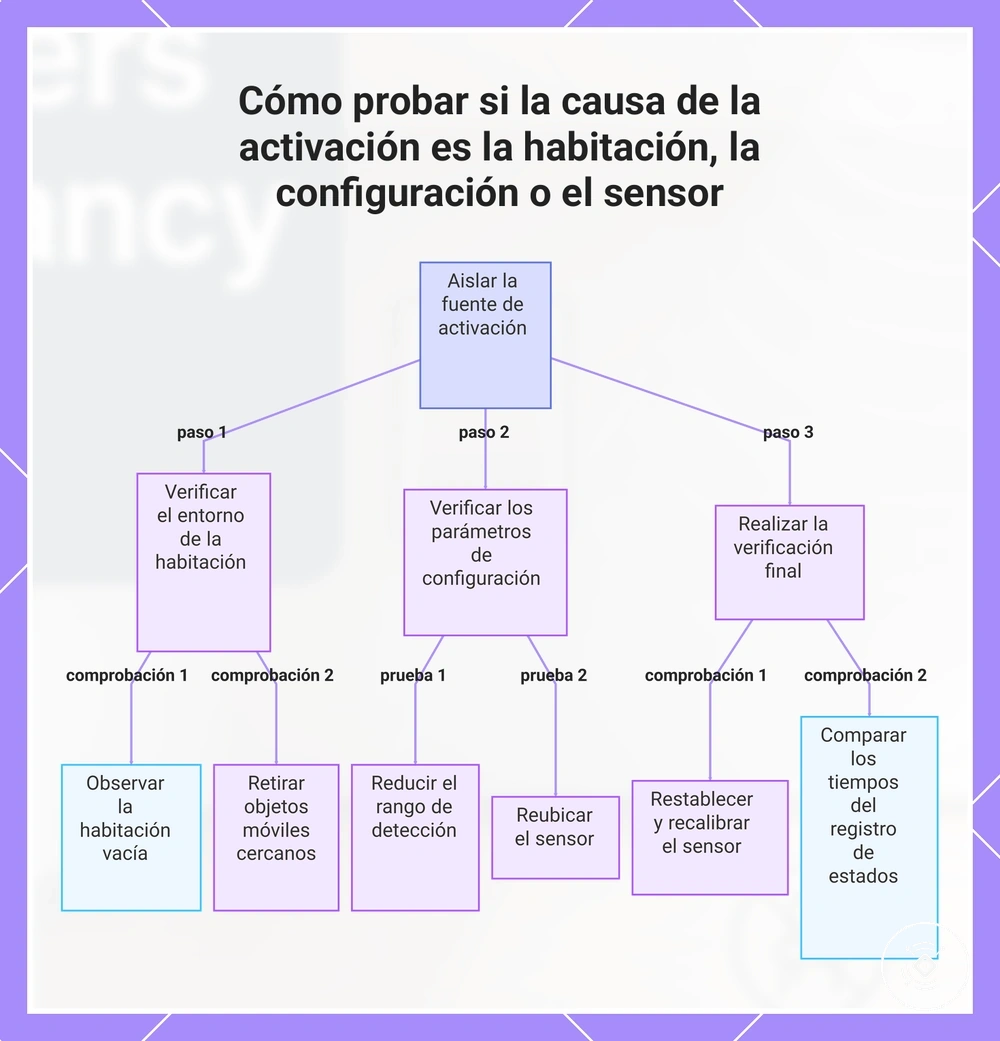

Este diagrama describe una prueba de aislamiento paso a paso para determinar si una activación falsa se debe al entorno de la habitación, a la configuración del sensor o a un fallo del sensor.

Cómo probar si la causa de la activación es la habitación, la configuración o el sensor

Cuándo la falsa ocupación necesita reinicio, recalibración o reemplazo

Cuándo la falsa ocupación necesita reinicio, recalibración o reemplazo depende de si la evidencia repetida muestra que el ajuste normal ya no es suficiente. La falsa ocupación debe confirmarse primero mediante pruebas de aislamiento, no por un único disparo inesperado. Esta lista de verificación separa el fallo persistente de la sensibilidad de configuración ordinaria, y la escalada debe seguir la evidencia repetida en lugar de un evento aislado.

El reinicio, la recalibración, el cambio de posición y el reemplazo abordan cada uno una etapa diferente de la solución de problemas. Un reinicio puede ayudar a recuperarse de un estado bloqueado temporal, mientras que la recalibración puede ser adecuada cuando el comportamiento del sensor se vuelve inconsistente o la calibración no se guarda después de intentos repetidos. Cambiar la posición sigue siendo adecuado cuando el ambiente parece influir en la detección, mientras que el reemplazo se considera mejor solo después de que las pruebas repetidas sigan sugiriendo un posible fallo del sensor en una configuración de sala simplificada.

El reemplazo no debe ser la primera respuesta ante una falsa ocupación. Es una decisión fundamentada que debe basarse en la evidencia repetida de las pruebas, no en el primer falso disparo.

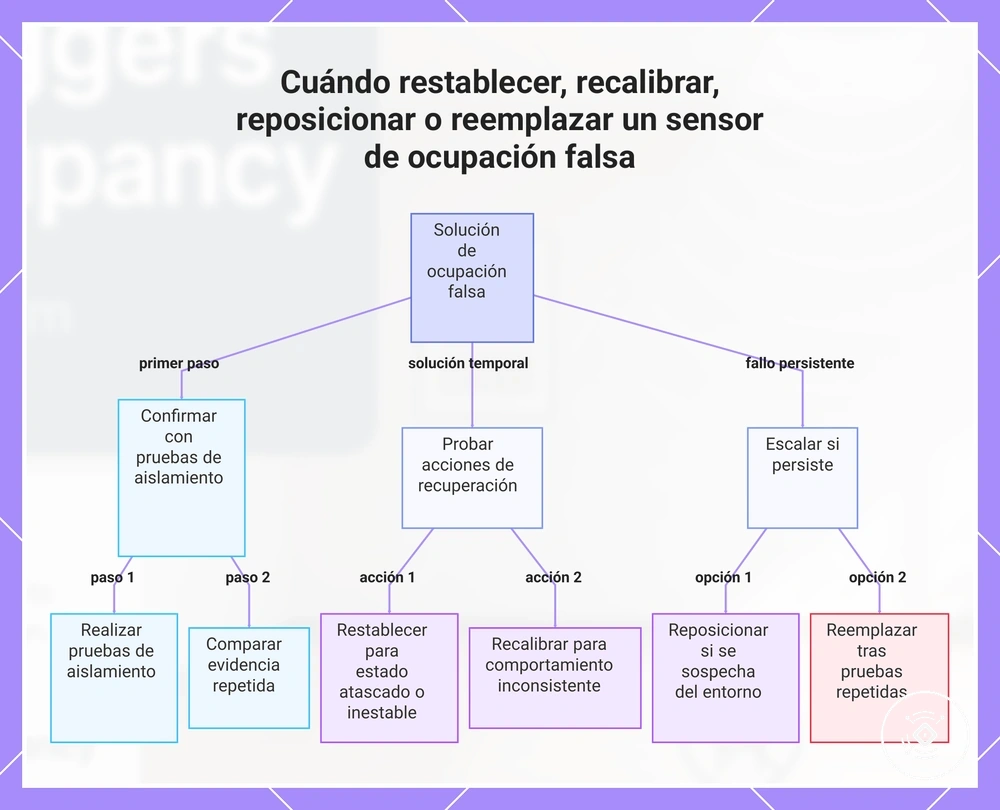

Este gráfico muestra los pasos de solución para ocupación falsa, desde la confirmación mediante pruebas de aislamiento hasta la escalada basada en evidencia repetida.

Cuándo restablecer, recalibrar, reposicionar o reemplazar un sensor de ocupación falsa
