Falsos disparos e falsa ocupação em sensores mmWave

Um sensor de presença mmWave pode relatar presença mesmo quando uma sala vazia deveria parecer desocupada. O retorno do radar pode ser real, mas ainda assim criar uma falsa ocupação porque o sinal detectado não corresponde ao estado monitorado pretendido para a sala.

Falsos positivos não indicam, necessariamente, uma falha de hardware. Eles podem ser resultado da relação entre o comportamento do radar, as condições do ambiente, o posicionamento, a zona de detecção, a sensibilidade, a calibração ou a detecção através de paredes. Compreender essas variáveis de diagnóstico ajuda a separar o estado de ocupação relatado das condições que podem estar influenciando-o.

Uma sala vazia que permanece marcada como ocupada ou ativa repetidamente um gatilho de automação é um exemplo comum de presença fantasma. Antes de assumir uma falha, é útil considerar onde e quando a ocupação relatada ocorre, pois a causa subjacente pode estar relacionada ao posicionamento, superfícies reflexivas, espaços adjacentes ou configuração atual do sensor, em vez de um dispositivo com defeito.

A causa exata e a resposta adequada podem variar de acordo com o layout da sala, ângulo de montagem, alcance de detecção, firmware e estado de calibração. Os falsos disparos são melhor abordados como um problema de solução de problemas que exige a avaliação do ambiente de detecção antes de alterar as configurações ou considerar a substituição.

O que significam falsos disparos na detecção de presença mmWave

Um falso disparo é um evento de presença relatado na detecção de presença mmWave quando a área monitorada pretendida deveria estar vazia. O sensor mmWave relata um estado ocupado mesmo que a zona monitorada não corresponda ao resultado esperado para o nível da sala. Um falso disparo é, portanto, definido pela incompatibilidade entre o estado de presença relatado e a área monitorada pretendida.

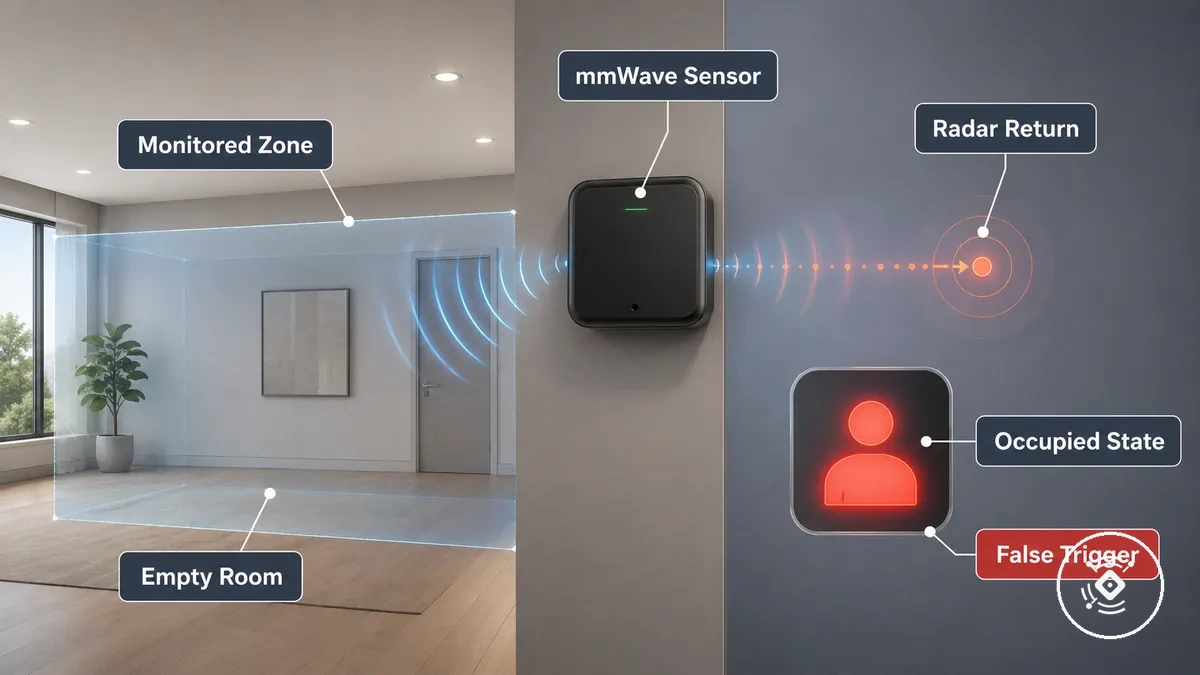

O que significam falsos disparos na detecção de presença mmWave é ilustrado no diagrama abaixo, que indica a diferença entre o estado real da sala e a ocupação relatada.

Um falso disparo não significa, necessariamente, que o retorno do radar está incorreto ou que o sensor mmWave falhou. Um sinal de movimento pode satisfazer o limite de detecção enquanto ainda produz falsa ocupação quando a presença relatada não representa a zona monitorada pretendida para a automação no nível da sala. Para um contexto mais amplo sobre a tecnologia, consulte a página central do sensor de presença mmWave. Causas mais específicas são abordadas nas seções posteriores de solução de problemas.

A comparação abaixo separa a detecção normal da falsa ocupação.

Padrão de detecção	O que significa
Presença relatada dentro da zona monitorada pretendida	O estado ocupado corresponde ao resultado esperado para o nível da sala.
Presença relatada enquanto a área monitorada pretendida deveria estar vazia	O resultado é falsa ocupação, mesmo que o retorno do radar possa ser tecnicamente real para uma condição fora da área monitorada pretendida.

Falsa ocupação versus ocupação não detectada

Falsa ocupação versus ocupação não detectada descreve dois erros de ocupação opostos. Falsa ocupação significa que o sensor relata ocupado quando a condição real da sala é uma sala vazia, enquanto ocupação não detectada significa que o sensor relata vazio quando uma pessoa está presente. A comparação abaixo contrasta essas duas direções de erro ao combinar o estado relatado com a condição real da sala e o possível efeito na automação.

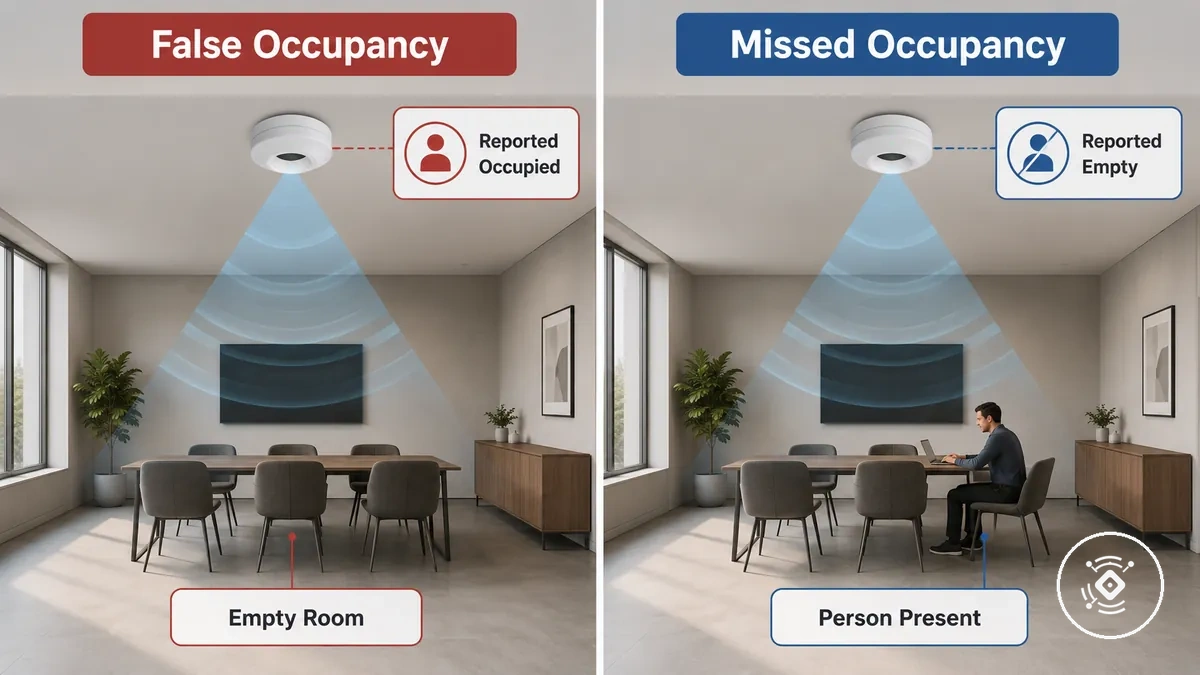

Falsa ocupação versus ocupação não detectada é ilustrada abaixo comparando o relatório do sensor com a condição real da sala.

Tipo de erro	Relatório do sensor	Condição real da sala	Efeito típico na automação
Falsa ocupação	Relatado ocupado	Sala vazia	Automações, como iluminação, podem permanecer ativas por mais tempo que o pretendido.
Ocupação não detectada	Relatado vazio	Pessoa presente	Automações, como iluminação, podem desligar enquanto a sala ainda está ocupada.

Sintomas de presença fantasma em uma sala vazia

Quando um sensor relata presença após a área monitorada pretendida parecer vazia, a presença fantasma é um sintoma observável, e não a prova de uma causa específica. O comportamento visível é o ponto de partida para o diagnóstico. Os sintomas de presença fantasma em uma sala vazia ajudam a identificar o que o sensor está relatando antes que possíveis causas sejam investigadas.

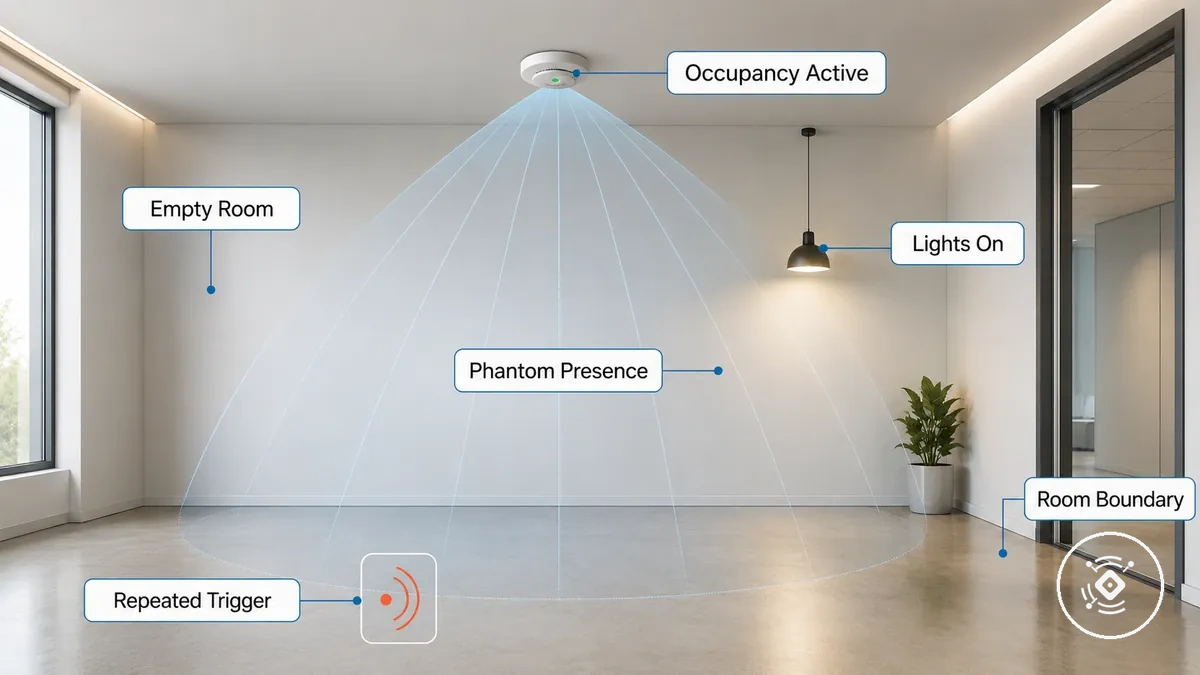

Os sintomas de presença fantasma em uma sala vazia são mais fáceis de reconhecer comparando o estado de ocupação relatado com o que realmente está acontecendo na sala. A imagem abaixo ilustra essa situação, e a lista de verificação destaca observações comuns que podem indicar onde investigar. Esses sinais devem ser tratados como pistas para coleta de evidências, e não como confirmação de uma causa específica.

• Luzes permanecendo acesas após a sala ter sido desocupada, o que pode indicar que o estado de ocupação não está sendo desativado.
• Gatilhos repetidos ocorrem mesmo que a área monitorada pretendida pareça vazia, sugerindo um sintoma de falsa ocupação que requer observação adicional.
• Atraso na vacância mantém o estado de ocupação ativo por mais tempo que o esperado, tornando o momento do relatório digno de verificação.
• Relatórios de presença aparecem repetidamente perto de uma porta ou parede, o que pode indicar que o limite da sala deve ser examinado.
• A detecção parece coincidir com um objeto ativo, como um ventilador ou cortina em movimento, sem confirmar que o objeto é a causa.
• Os relatórios de ocupação mudam quando um animal de estimação, superfície reflexiva ou movimento adjacente está próximo, fornecendo uma pista diagnóstica útil, em vez de prova de uma explicação específica.

Causas comuns de falsos positivos em mmWave

Quando ocorrem falsos positivos em mmWave, a causa subjacente geralmente pertence a um de alguns grupos de diagnóstico, em vez de uma única falha. As causas comuns de falsos positivos em mmWave geralmente se agrupam em torno de configurações do sensor, física da sala, objetos em movimento, detecção através de paredes e posicionamento. Esses grupos ajudam a classificar a fonte de um risco de falsa ocupação antes que qualquer alteração na configuração seja considerada.

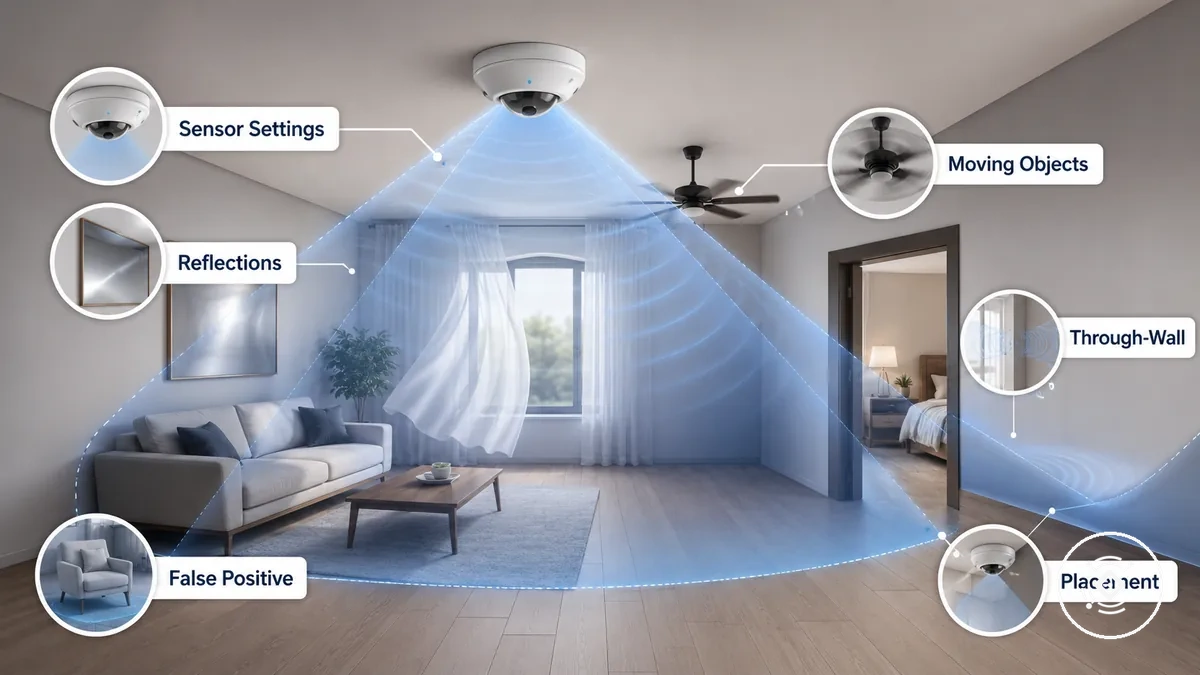

As causas comuns de falsos positivos em mmWave são mais fáceis de entender quando cada família de causas é vinculada ao seu efeito no sinal, em vez de assumir uma explicação definitiva. Sensibilidade, alcance de detecção, reflexões, objetos em movimento, posicionamento, calibração e detecção através de paredes podem contribuir para erros de ocupação, dependendo da sala e da configuração do sensor. O diagrama abaixo agrupa essas famílias de causas por onde o sinal falso pode se originar, enquanto a tabela as organiza por condição do sinal e uma primeira verificação apropriada.

Família de causa	Condição do sinal	O que pode acionar	Primeira verificação
Configurações	Sensibilidade, alcance de detecção ou calibração podem não ser adequados para a área monitorada.	Movimento fraco pode aumentar o risco de falsa ocupação.	Revise as configurações do sensor em relação à sala.
Reflexões	Superfícies reflexivas podem alterar o retorno do radar.	Sinais inesperados podem criar erros de ocupação.	Observe superfícies reflexivas próximas e caminhos do sinal.
Movimento	Objetos em movimento, como um ventilador, cortina ou vibração de eletrodoméstico, podem ser detectados.	Falsos disparos podem ocorrer enquanto o movimento continuar.	Compare a ocupação relatada com o movimento próximo.
Transbordamento através de paredes	Os sinais podem se estender além de uma parede ou para uma sala adjacente.	Presença fora da área pretendida pode ser relatada.	Verifique se há atividade além do limite da sala.
Posicionamento	O ângulo do sensor ou a linha de visão pode incluir áreas não pretendidas.	A detecção pode se estender além da cobertura pretendida.	Confirme a direção de montagem e a área monitorada.

Sensibilidade e alcance de detecção configurados de forma muito ampla

Sensibilidade e alcance de detecção configurados de forma muito ampla podem permitir que movimento fraco ou um retorno distante seja interpretado como ocupação, o que pode contribuir para um falso disparo. Um valor de configuração alto não indica, necessariamente, um problema de hardware, pois o resultado depende da área monitorada, do limite de detecção e das condições da sala. Um alcance de zona amplo pode, portanto, aumentar a probabilidade de detectar movimento além do limite pretendido.

A lista de verificação abaixo testa se a sensibilidade e o alcance de detecção são mais amplos do que o necessário, revisando a distância de detecção, o limite, o tempo de retenção e o alcance da zona. Verificar essas observações antes de alterar as configurações pode ajudar a determinar se a ocupação relatada está ligada à configuração, em vez do comportamento do hardware.

• Verifique se a sensibilidade é alta o suficiente para registrar movimento fraco que não deveria contar como ocupação.
• Observe se o alcance de detecção inclui um retorno distante de fora do alcance pretendido da zona.
• Compare o estado de ocupação com o tempo de retenção configurado para determinar se o atraso na vacância está contribuindo para o falso disparo.
• Revise se o limite de detecção responde a movimento menor próximo ao limite da sala ou a movimento adjacente.

Reduzir a detecção geralmente é testado antes de assumir falha de hardware, pois diminuir o alcance desnecessário da zona pode ajudar a distinguir falsos disparos de relatórios de presença válidos. Para critérios de seleção mais amplos, consulte sensibilidade e zonas de detecção.

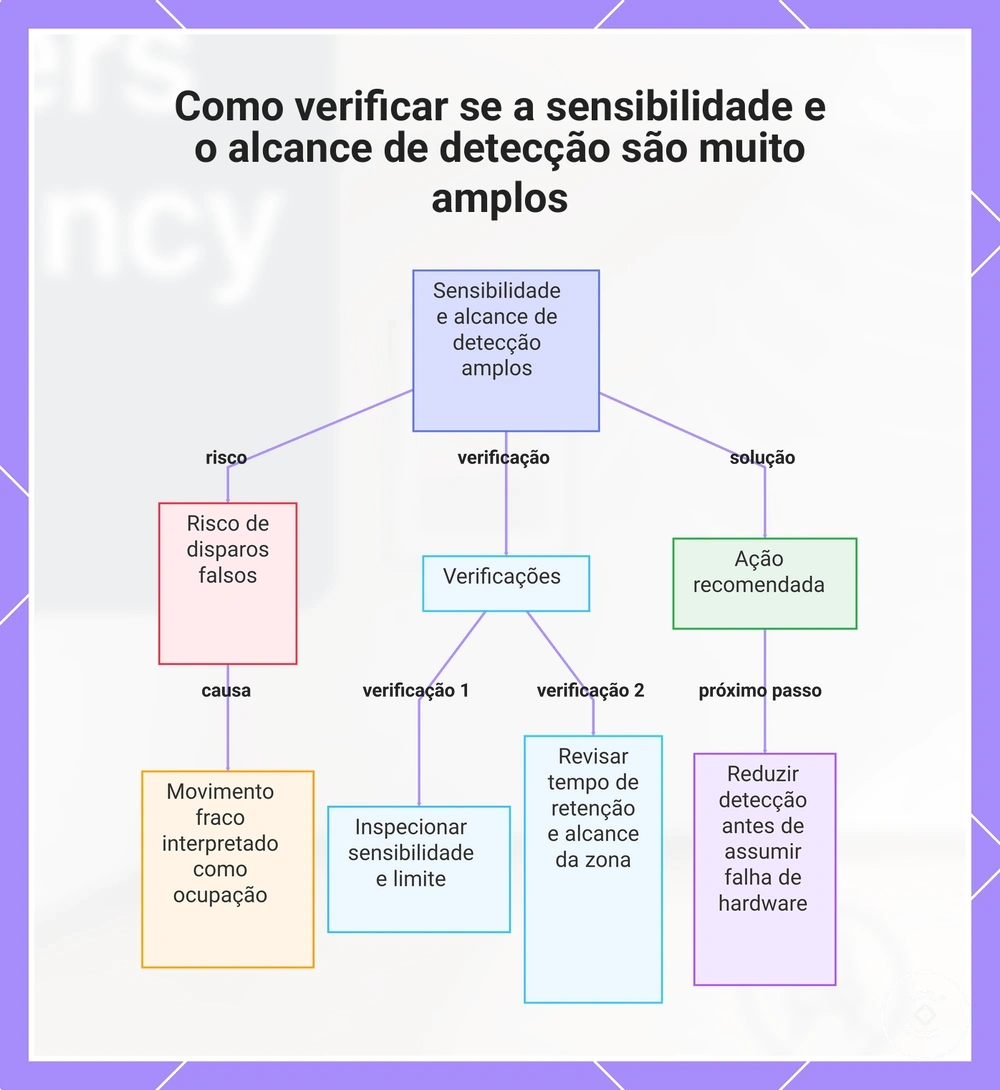

Este gráfico mostra os riscos de sensibilidade e alcance de detecção excessivamente amplos e as etapas de verificação para determinar se as configurações causam disparos falsos.

Reflexões de paredes, móveis, vidros e superfícies rígidas

Reflexões de paredes, móveis, vidros e outras superfícies rígidas podem redirecionar a energia do radar e criar retornos de presença confusos quando o layout da sala, o ângulo do sensor, a distância ou a sensibilidade afetam o caminho do sinal. Uma superfície reflexiva não causa automaticamente falsa ocupação, mas pode alterar o caminho da reflexão do radar e a intensidade do retorno detectado sob certas condições. Esses caminhos redirecionados podem fazer com que o disparo resultante pareça inconsistente.

Um painel de vidro próximo a uma parede, espelho, armário ou borda de móvel pode redirecionar a energia do radar antes que o sinal retorne ao sensor. Dependendo do ângulo do sensor, layout da sala, distância, sensibilidade e intensidade do retorno, esse retorno refletido pode ser interpretado de forma diferente de um caminho direto. Disparos relacionados a reflexões podem, portanto, parecer aleatórios, mesmo quando a fonte subjacente permanece espacialmente consistente.

Ventiladores, cortinas, eletrodomésticos e pequenos objetos em movimento

Quando ocorre movimento não humano dentro da área monitorada, o sinal de ocupação pode ser influenciado se o sensor detectar micromovimento repetido em vez de uma pessoa. A observação deve vir antes do diagnóstico, pois fontes em movimento são contribuintes possíveis, e não causas automáticas de um falso disparo. Ventiladores, cortinas, eletrodomésticos e pequenos objetos em movimento são agrupados abaixo por tipo de movimento para ajudar a identificar possíveis fontes de sinal.

• Oscilação de ventilador: Movimento de varredura repetido pode gerar micromovimento. Observe se os relatórios de ocupação seguem o padrão de funcionamento do ventilador.
• Movimento de cortina: O fluxo de ar pode mover cortinas dentro da área monitorada. Verifique se a detecção muda apenas enquanto o tecido está em movimento.
• Vibração de eletrodoméstico: Uma fonte de vibração pode contribuir para um retorno de radar detectável sob certas condições. Compare os relatórios de ocupação com a operação do eletrodoméstico antes de tratá-lo como a fonte.
• Movimento de animal de estimação: O movimento de um animal dentro da área monitorada pode influenciar o sinal de ocupação. Observe se os relatórios ocorrem apenas enquanto o animal está ativo.
• Movimento de plantas e outros pequenos objetos em movimento: Folhas ou objetos leves podem criar micromovimento repetido. Como exemplo de confirmação, isolar ou remover temporariamente a fonte em movimento pode ajudar a determinar se os relatórios de ocupação mudam.

Detecção através de paredes a partir de salas adjacentes ou corredores

A detecção através de paredes pode contribuir para falsa ocupação quando movimento fora da sala pretendida é detectado além de uma parede, porta ou borda da sala. Se isso ocorre depende do material da parede, distância, ângulo do sensor, configurações de zona e transbordamento do sinal, em vez de cada instalação se comportar da mesma forma. Nessas condições, movimento externo à sala pode aparecer como ocupação dentro do espaço monitorado.

Por exemplo, movimento em uma sala adjacente ou uma pessoa andando por um corredor pode ser relatado se o transbordamento do sinal se estender além do limite pretendido da zona através de uma porta ou sob condições adequadas de parede e distância. Isso não indica, necessariamente, um sensor com defeito, pois a ocupação relatada pode resultar da detecção de limite, em vez de atividade dentro da sala. Para um contexto mais amplo sobre esse comportamento, consulte detecções através de paredes.

Condições de posicionamento que aumentam falsos disparos

O posicionamento pode aumentar falsos disparos mesmo quando o sensor está funcionando normalmente. O local e a orientação de montagem influenciam o caminho de detecção, a linha de visão e a cobertura do limite da sala, o que pode aumentar a probabilidade de falsa ocupação sob certas condições. O local e a orientação de montagem devem, portanto, ser tratados como multiplicadores de risco durante a solução de problemas.

Antes de alterar as configurações, inspecione se a linha de visão do sensor se estende além da área monitorada pretendida. As condições de posicionamento que aumentam falsos disparos são mais fáceis de diagnosticar verificando ângulo, altura, linha de visão e limites da sala, em vez de assumir uma falha de hardware. A montagem no teto versus na parede pode alterar o risco de falso disparo quando o ângulo de montagem expõe diferentes limites da sala ou áreas ativas, dependendo da instalação.

• Um local de montagem voltado para uma porta ou corredor pode incluir movimento adjacente no caminho de detecção.
• Uma orientação direcionada a uma superfície reflexiva pode expor o sensor a retornos de radar alterados.
• Um ângulo do sensor que cobre objetos em movimento pode aumentar a chance de detecção não intencional.
• Uma linha de visão que se estende além de uma porta ou limite da sala pode incluir atividade de um espaço não pretendido.
• Uma altura de montagem que expande a cobertura em direção a uma borda de área ativa pode aumentar o risco de falso disparo.
• Uma alteração de posicionamento é melhor fundamentada quando uma condição observada de limite de sala ou linha de visão corresponde ao falso disparo. Consulte falsos disparos por posicionamento para obter orientações mais detalhadas sobre posicionamento.

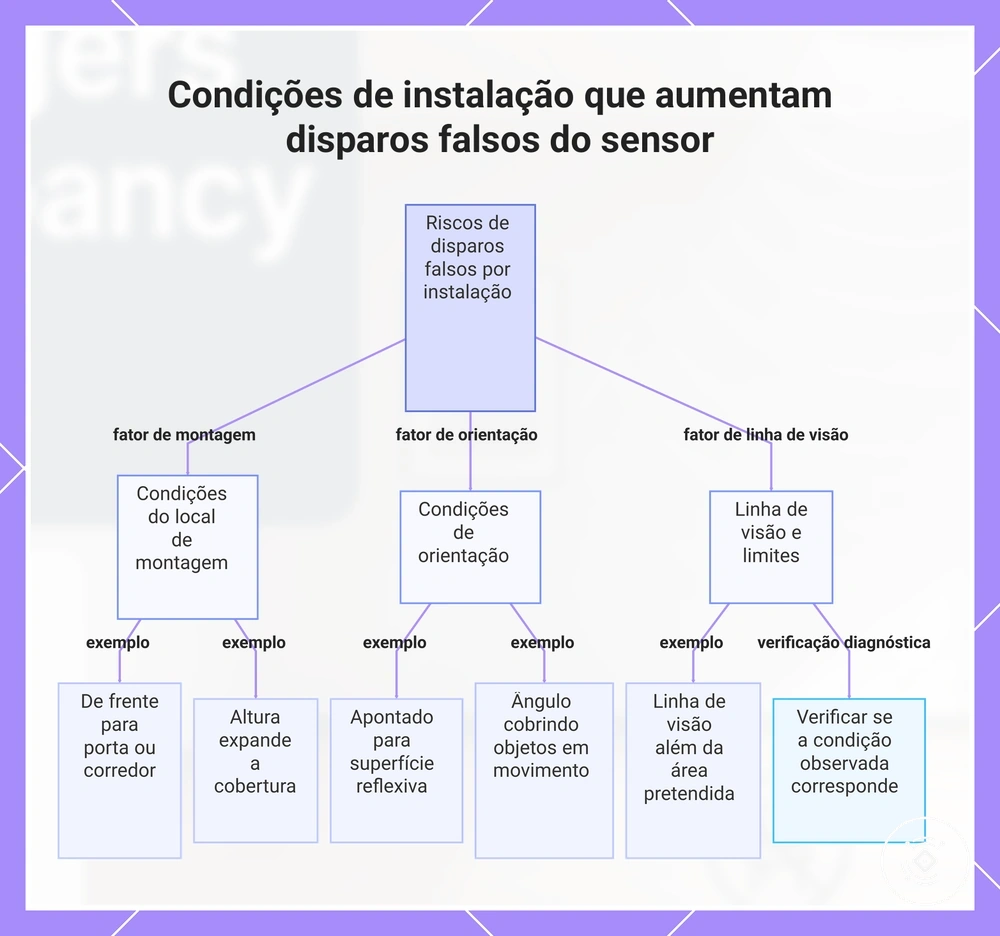

Este gráfico mostra os principais fatores de instalação (local de montagem, orientação e linha de visão) que podem aumentar disparos falsos de ocupação, junto com uma etapa de verificação diagnóstica.

Configurações que reduzem falsos disparos sem perder a detecção útil

Reduzir falsos disparos começa com ajustes controlados nas configurações, em vez de alterar várias variáveis ao mesmo tempo. As configurações podem reduzir falsos positivos enquanto tentam preservar a detecção útil, mas o resultado depende da sala, do modelo do sensor, do firmware e da configuração atual. Cada ajuste deve, portanto, ser feito e testado individualmente antes que outra configuração seja alterada.

Configurações que reduzem falsos disparos sem perder a detecção útil exigem equilibrar menos falsos positivos com o risco de ocupação não detectada. Sensibilidade, distância, cobertura da zona, tempo limite, modo de detecção e uma área de exclusão podem afetar o relatório de ocupação de maneiras diferentes. Faça um ajuste controlado, observe a resposta de ocupação e teste novamente antes de decidir se outra alteração é necessária. Para obter orientações mais amplas sobre ajustes controlados, consulte calibração e ajustes.

1. Reduza a sensibilidade gradualmente quando movimento fraco parecer causar falsos disparos e, em seguida, teste novamente para verificar qualquer aumento de ocupação não detectada durante a ocupação normal.
2. Reduza a distância ou a zona monitorada quando a detecção se estender além da área pretendida e, em seguida, confirme se a ocupação esperada ainda é detectada.
3. Encurte o tempo limite quando o atraso na vacância mantiver o estado de ocupação ativo por mais tempo que o pretendido e, em seguida, teste novamente se a presença normal permanece estável.
4. Altere o modo de detecção apenas quando outro modo disponível parecer mais adequado para a sala e, em seguida, verifique se a ocupação válida permanece detectável.
5. Use uma área de exclusão, quando disponível, para limitar a detecção perto de um limite da sala ou de movimento externo à sala e, em seguida, teste novamente tanto para falsa ocupação quanto para ocupação não detectada.
6. Pare de ajustar quando os falsos disparos diminuírem sem uma perda perceptível de detecção útil. Se o padrão de disparo permanecer inalterado, passe para uma verificação de diagnóstico mais aprofundada, em vez de continuar ajustando as configurações.

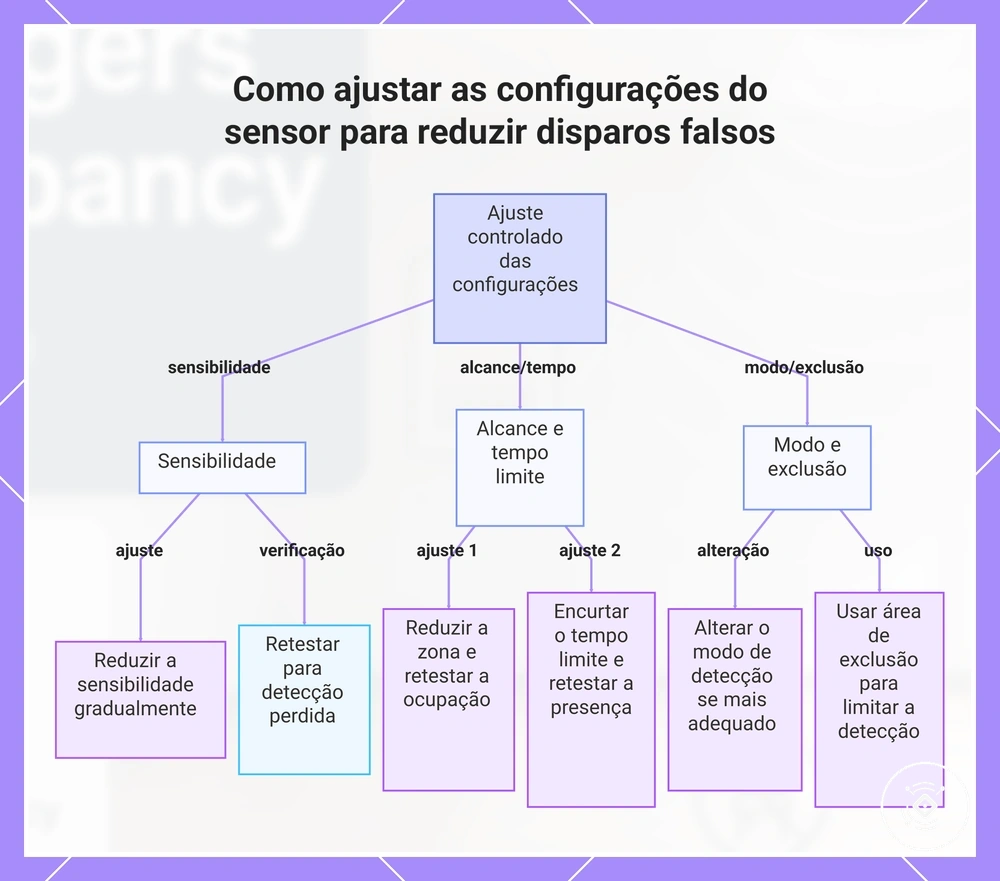

Este gráfico mostra o processo de ajuste controlado para reduzir disparos falsos de ocupação enquanto preserva a detecção útil, focando nas configurações principais e seus ajustes específicos.

Ajustes de sensibilidade, distância e tempo limite de presença

Sensibilidade, distância e tempo limite de presença afetam a persistência da detecção e o equilíbrio entre falsa ocupação e presença não detectada. O efeito varia de acordo com o modelo do sensor, tamanho da sala, padrão de uso normal e objetivo de detecção, portanto, nenhuma direção de ajuste único é adequada para todas as configurações. Os ajustes de sensibilidade, distância e tempo limite de presença são comparados abaixo como alavancas de ajuste local separadas, por mudança de comportamento e risco.

Configuração	Valor ou condição	Risco de falso disparo	Indicação de ajuste
Sensibilidade	Um valor alto pode registrar movimento mais fraco, enquanto um valor baixo pode ignorar movimento útil.	Maior sensibilidade pode aumentar a falsa ocupação; menor sensibilidade pode aumentar a presença não detectada.	Reduza gradualmente quando movimento fraco parecer ligado a falsos disparos e, em seguida, teste novamente a ocupação normal.
Distância	Um limite de alcance amplo pode incluir movimento adjacente, enquanto um limite mais curto pode reduzir a cobertura.	Maior distância pode detectar atividade além da área pretendida; distância menor pode perder presença esperada perto da borda da sala.	Reduza o alcance quando a atividade distante corresponder ao padrão de disparo e, em seguida, confirme se a detecção útil permanece.
Tempo limite de presença	Um tempo de retenção longo aumenta a persistência da detecção, enquanto um tempo limite curto desativa o estado de ocupação mais cedo.	Um tempo limite longo pode criar atraso na vacância; um tempo limite curto pode aumentar a presença não detectada durante movimento limitado.	Encurte o tempo limite quando a ocupação permanecer ativa por muito tempo, ou aumente-o quando a presença válida desativar muito rapidamente e, em seguida, teste novamente.

Exclusão de zona e calibração do limite da sala

A exclusão de zona e a calibração do limite da sala ajudam a focar a detecção na área ocupada pretendida, separando espaços que devem permanecer ativos daqueles que podem contribuir para a falsa ocupação. A zona ativa deve reter áreas normais de sentar, ficar em pé e trabalhar, enquanto cada zona excluída deve ter um motivo claro de limite baseado no layout da sala, na capacidade do sensor e no estado de calibração. As etapas abaixo separam as áreas incluídas das áreas excluídas sem assumir que um único layout de zona é adequado para todas as salas.

• Mantenha as áreas de ocupação normal dentro da zona ativa para que a atividade esperada de sentar, ficar em pé ou trabalhar permaneça detectável.
• Defina uma zona excluída perto de uma porta quando movimento além da sala puder entrar na área de detecção e contribuir para a falsa ocupação.
• Use a linha da parede como referência de limite da sala quando o alcance da zona parecer se estender além do espaço pretendido e, em seguida, teste novamente o estado de calibração.
• Limite a cobertura perto de uma borda de corredor quando movimento externo corresponder ao padrão de falso disparo, preservando a detecção útil dentro da sala.
• Revise uma área de móveis antes de excluí-la, pois a área pode pertencer à zona ativa se houver ocupação normal ali.
• Teste novamente após cada ajuste de limite para confirmar se a detecção externa à sala pode ser reduzida sem remover áreas ocupadas normais da cobertura.

Como testar se o ambiente, a configuração ou o sensor está causando o disparo

Como testar se o ambiente, a configuração ou o sensor está causando o disparo requer um método de diagnóstico que isole uma possível fonte de cada vez. A evidência deve vir da repetibilidade, do momento do disparo, da localização física e de alterações controladas, em vez de uma suposição imediata de falha do sensor. Isso separa a causa mais provável do ambiente, da configuração e uma possível falha do sensor antes que conclusões sejam tiradas.

Use uma alteração controlada de cada vez para que cada resultado possa ser comparado com o comportamento anterior. Uma mudança repetível no estado falso é mais útil do que um evento isolado, pois ajuda a mostrar qual condição influenciou o disparo. Se um registro de estado estiver disponível, ele pode fornecer evidência de apoio, embora a disponibilidade dependa do dispositivo ou da integração. O fluxo ordenado abaixo isola a fonte mais provável do disparo.

1. Comece com uma observação da sala vazia. Registre o momento do disparo, a localização física e se o estado falso aparece sem movimento pretendido. Um comportamento repetível pode sugerir uma causa do ambiente ou da configuração que precisa ser isolada.
2. Remova ou pare temporariamente objetos em movimento próximos. Observe se o estado falso desaparece após essa alteração controlada. Se isso ocorrer, uma causa ambiental relacionada ao ambiente se torna mais provável.
3. Reduza temporariamente o alcance de detecção e restrinja a zona ativa. Compare o momento do disparo antes e depois da alteração. Se o falso disparo parar, o resultado pode apontar para uma causa da configuração.
4. Reposicione o sensor sem alterar outras configurações. Observe se o disparo acompanha a localização física ou permanece inalterado. Um resultado dependente da localização pode indicar uma fonte ambiental ou relacionada ao posicionamento.
5. Use uma verificação de reset ou recalibração somente após testar as causas do ambiente e da configuração. Se o comportamento persistir após a recalibração, uma falha do sensor pode permanecer possível, mas ainda é necessária confirmação adicional.
6. Revise o registro de estado, quando disponível, e compare o momento do disparo repetido com cada alteração controlada. Evidências consistentes ao longo das observações fornecem maior suporte do que um único evento.

Se a fonte do disparo permanecer incerta após o teste de isolamento, continue com o guia de solução de problemas para verificações de diagnóstico mais amplas.

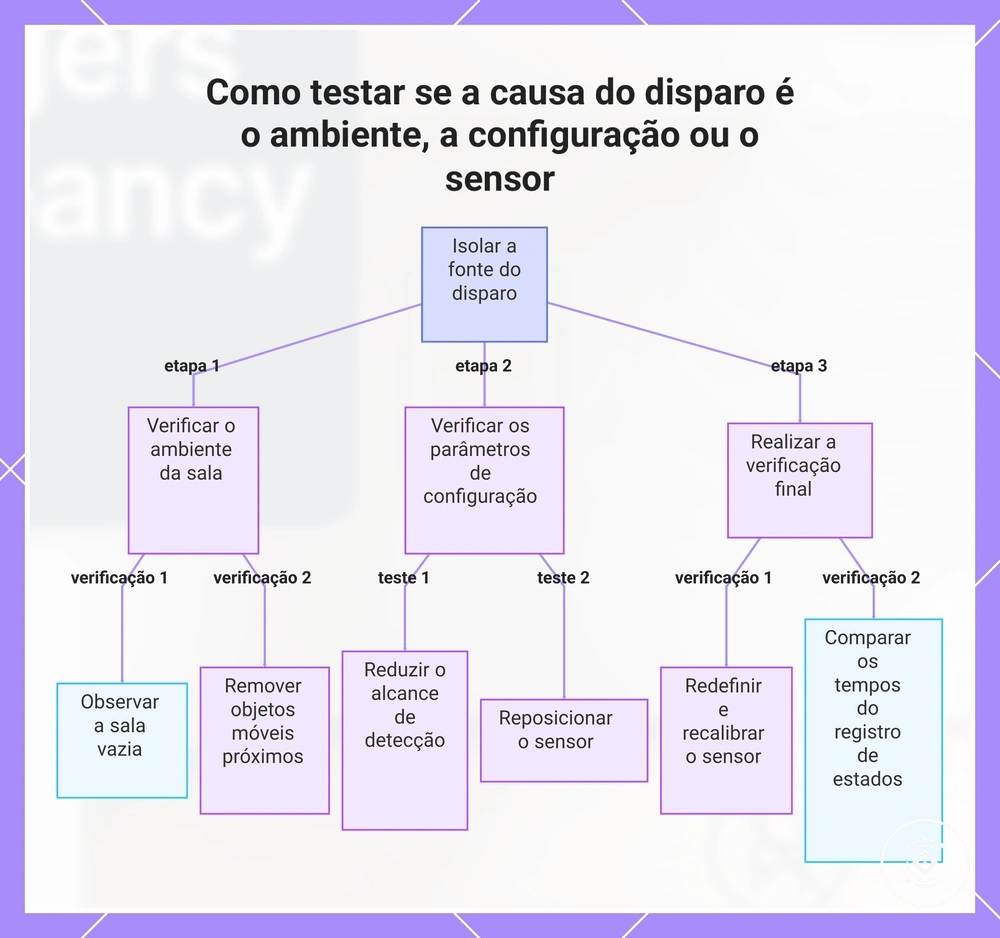

Este diagrama apresenta um teste de isolamento passo a passo para determinar se um disparo falso é causado pelo ambiente da sala, pela configuração do sensor ou por uma falha no sensor.

Quando a falsa ocupação precisa de reset, recalibração ou substituição

Quando a falsa ocupação precisa de reset, recalibração ou substituição depende de se evidências repetidas mostram que o ajuste normal não é mais suficiente. A falsa ocupação deve primeiro ser confirmada por meio de testes de isolamento, em vez de um único disparo inesperado. Esta lista de verificação separa a falha persistente da sensibilidade comum da configuração, e a escalação deve seguir evidências repetidas, em vez de um evento isolado.

Reset, recalibração, reposicionamento e substituição tratam cada um de um estágio diferente da solução de problemas. Um reset pode ajudar a recuperar de um estado travado temporário, enquanto a recalibração pode ser apropriada quando o comportamento do sensor se torna inconsistente ou a calibração não está sendo salva continua após tentativas repetidas. O reposicionamento permanece apropriado quando o ambiente parece influenciar a detecção, enquanto a substituição é melhor considerada somente após testes repetidos continuarem a sugerir uma possível falha do sensor em uma configuração simplificada da sala.

• Falsa ocupação repetida após testes de isolamento: Se o mesmo padrão de disparo continuar após testes controlados, uma escalação adicional pode ser apropriada. Compare evidências repetidas antes de considerar alterações mais significativas.
• Instabilidade de firmware ou instabilidade de pareamento: Se o comportamento mudar de forma imprevisível após verificações normais, um reset e novo teste podem ajudar a determinar se a condição é temporária ou requer investigação adicional.
• Calibração não está sendo salva: Se a recalibração falhar repetidamente em permanecer aplicada, o resultado pode sugerir um problema de configuração ou dispositivo. Repita o processo de recalibração antes de passar para uma etapa de recuperação mais alta.
• A detecção permanece em um estado travado após o reset: Se o estado de falsa ocupação persistir após um reset e testes repetidos, uma investigação adicional pode ser justificada, pois a recuperação normal não ocorreu.
• Disparos continuam em uma configuração simplificada da sala: Se a falsa ocupação permanecer após as influências ambientais terem sido reduzidas, a substituição pode se tornar uma consideração razoável quando evidências repetidas continuarem a apoiar essa conclusão.

A substituição não deve ser a primeira resposta para a falsa ocupação. É uma decisão qualificada que deve seguir evidências repetidas de testes, em vez do primeiro falso disparo.

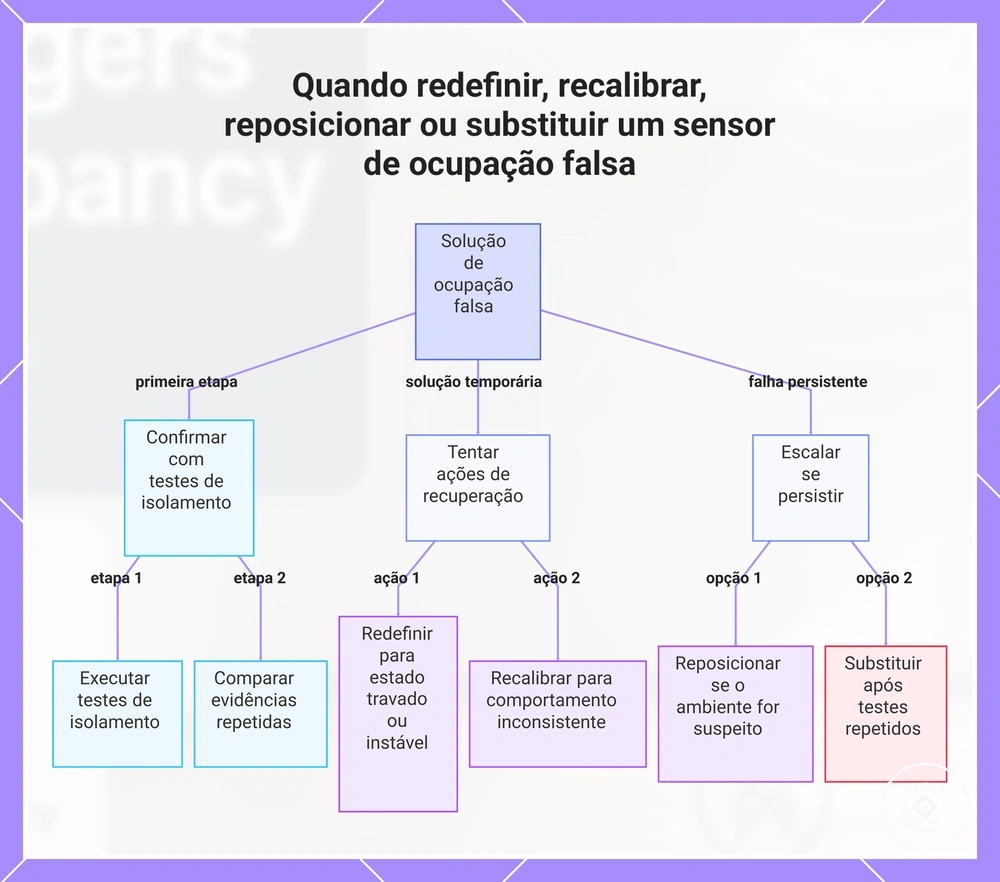

Este gráfico mostra as etapas de solução de problemas para ocupação falsa, desde a confirmação por testes de isolamento até a escalada com base em evidências repetidas.
