Ecran LCD 7 pouces HDMI tactile

Disponibilité:

Rupture de stock


690,00 DH

Rupture de stock

Moniteur d’affichage HDMI TFT LCD 1024 X 600 HD pour Raspberry Pi 2B, Raspberry Pi 3B+, Raspberry Pi 4B, Beaglebone, etc



Caractéristiques :

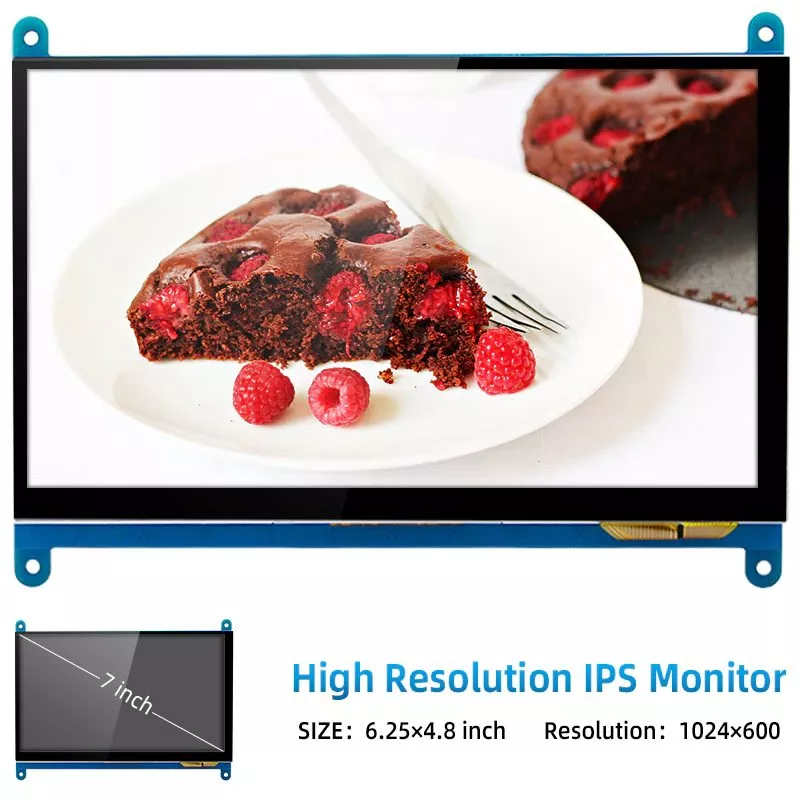

  • Écran standard 7″,
  • Résolution matérielle 1024 × 600/800×480,
  • Résolution de configuration logicielle jusqu’à 1920×1080.

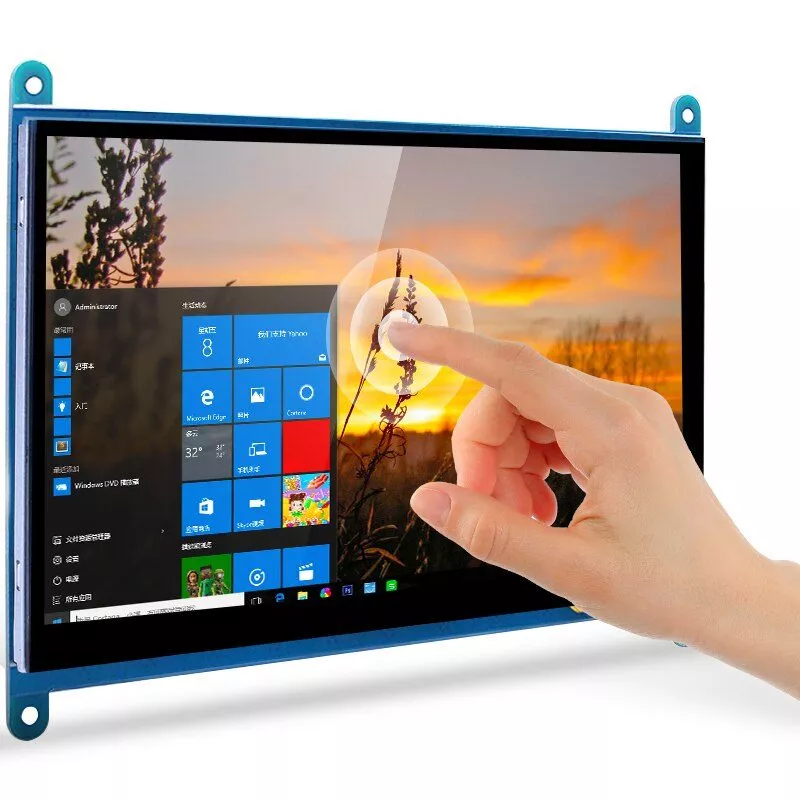

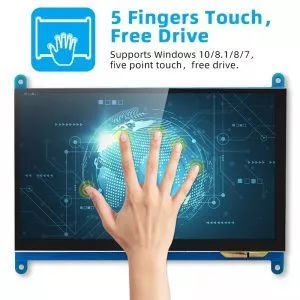

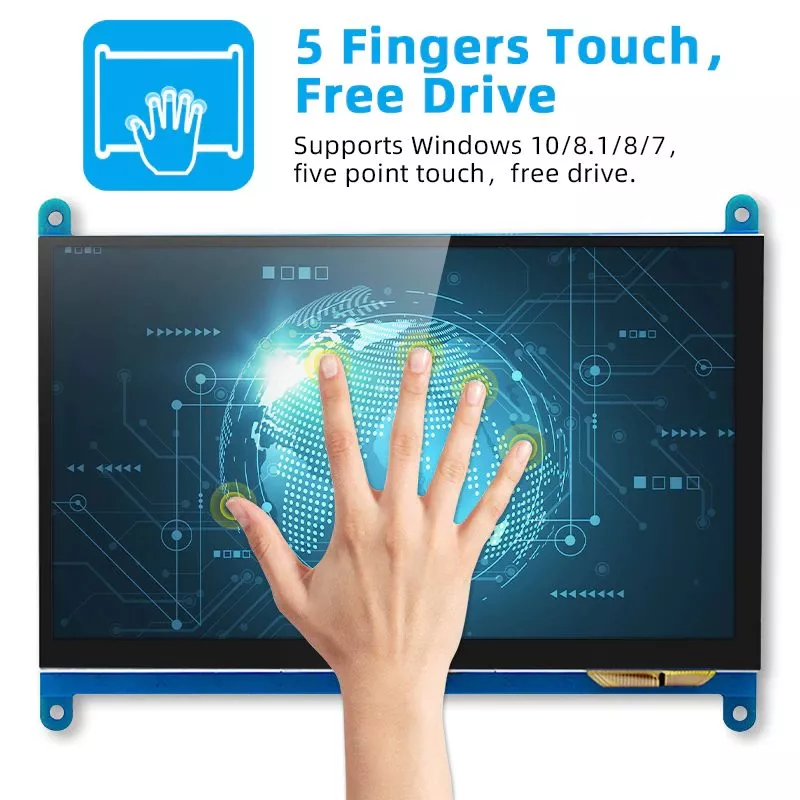

  • Écran tactile capacitif, prise en charge maximale 5 points tactile
  • Contrôle de rétro-éclairage de soutien seul, le rétro-éclairage peut être éteint pour économiser de l’énergie
  • Support Raspberry Pi, BB noir, banane Pi, Nvidia Jetson Nano et autres mini PC grand public
  • Peut être utilisé comme moniteur HDMI à usage général, par exemple: connectez-vous avec un ordinateur HDMI comme sous-affichage

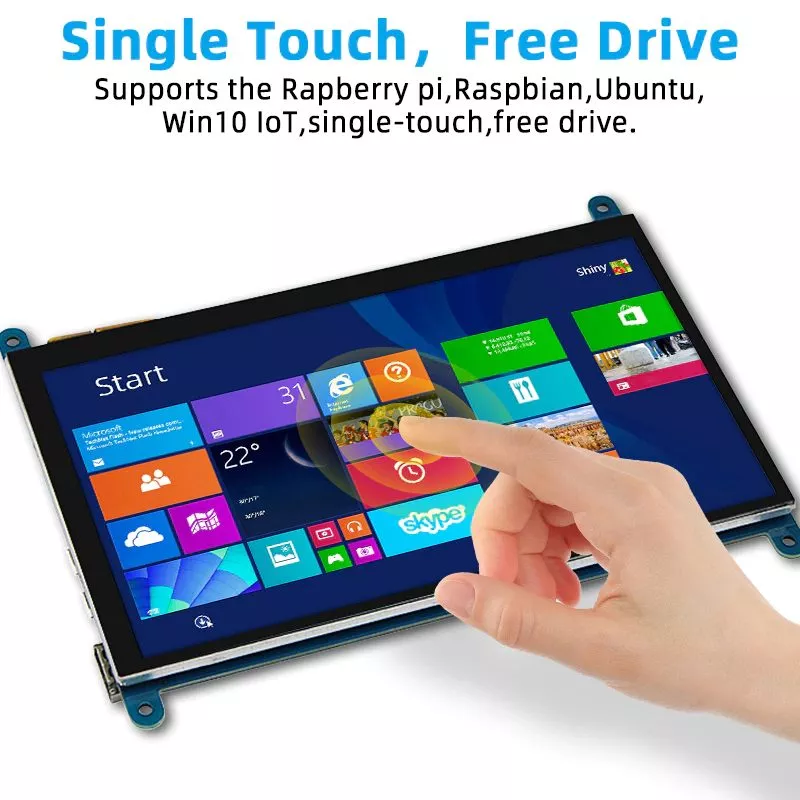

  • Utilisé comme un écran raspberry pi qui prend en charge raspbian, Ubuntu, kali-linux, Kodi, win10 IOT, simple contact
  • Travailler comme un moniteur PC, prendre en charge win7, win8, win10 système tactile à 5 points (XP et système de version ancienne: tactile à un point), lecteur gratuit
  • Compatible avec Raspberry Pi 2B, 3B, 3B+ et 4B
  • Dissipation de puissance: 0.84A * 5 V

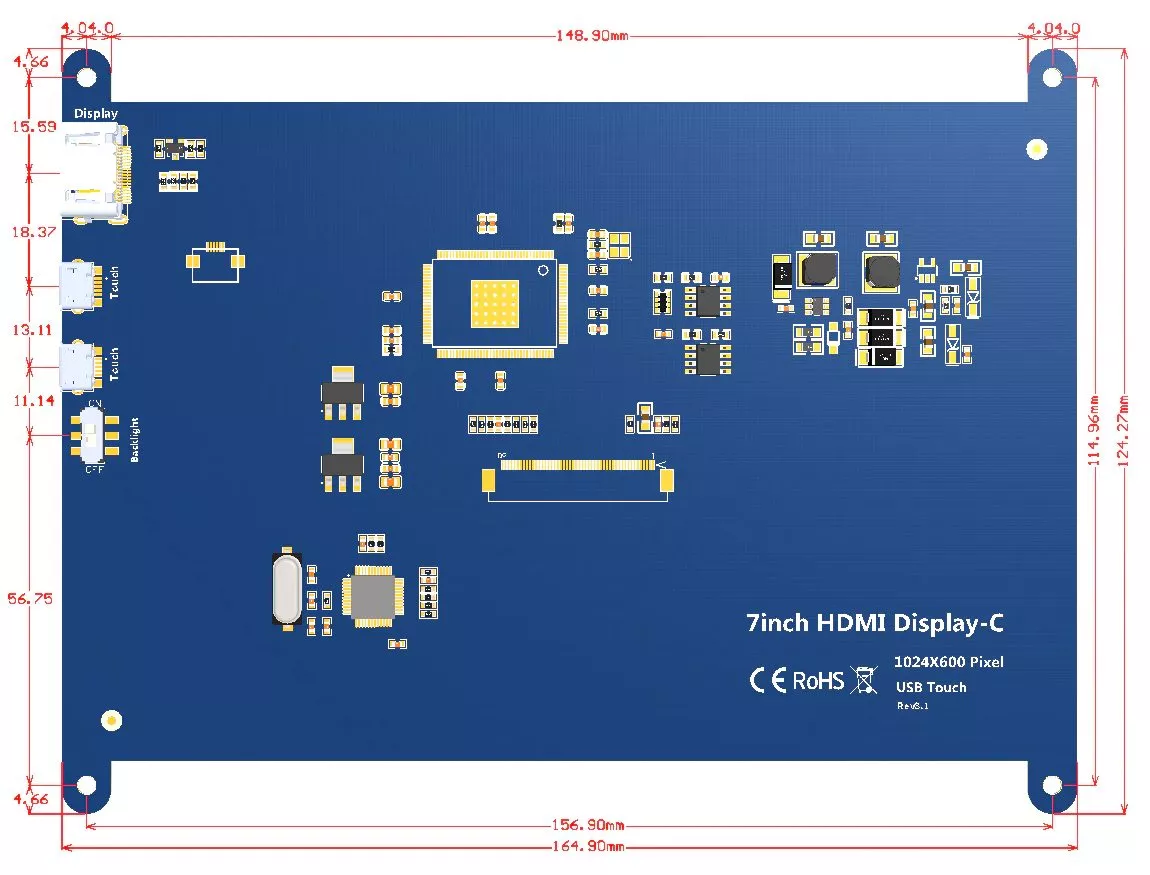

  • Dimensions: 164.9 * 124.27 (mm)
  • Poids: 380 (g)



Interface :


1 : Commutateur d’alimentation du rétro-éclairage: contrôle le rétro-éclairage allumé et éteint pour économiser de l’énergie.

2, 3 : Connecteur usb tactile/alimentation: pour l’alimentation et la sortie tactile, les fonctions des deux sont les mêmes, vous peuvez utiliser l’une d’entre elles.

4: Interface HDMI: pour connecter le moniteur LCD à la a carte mère pour la transmission HDMI.



Comment utiliser pour Raspberry Pi :

Étape 1 : installer le système

Téléchargez et installez le système Raspberry Pi (juste pour Raspberry bian/Ubuntu Mate/Win10 IoT Core)

Voir: https://projects.raspberrypi.org/en/projects/raspberry-pi-setting-up/3

Étape 2 : modifier le «config.txt» pour ajuster la résolution

Après l’étape 1 de finition, ouvrez le fichier config.txt du répertoire racine de carte TF et ajoutez le code suivant à la fin du fichier, enregistrez et éjectez la carte Micro SD en toute sécurité:



Code pour 1024×600:

Max_usb_current = 1

Hdmi_force_hotplug = 1

Config_hdmi_boost = 7

Hdmi_group = 2

Hdmi_mode = 1

Hdmi_mode = 87

Hdmi_drive = 1

Display_rotate = 0

Hdmi_cvt 1024 600 60 6 0 0 0



Code pour 800×480:

Max_usb_current = 1

Hdmi_force_hotplug = 1

Config_hdmi_boost = 7

Hdmi_group = 2

Hdmi_mode = 1

Hdmi_mode = 87

Hdmi_drive = 1

Hdmi_cvt 800 480 60 6 0 0 0

Pour plus de détails : http://www.lcdwiki.com/7inch_HDMI_Display-C

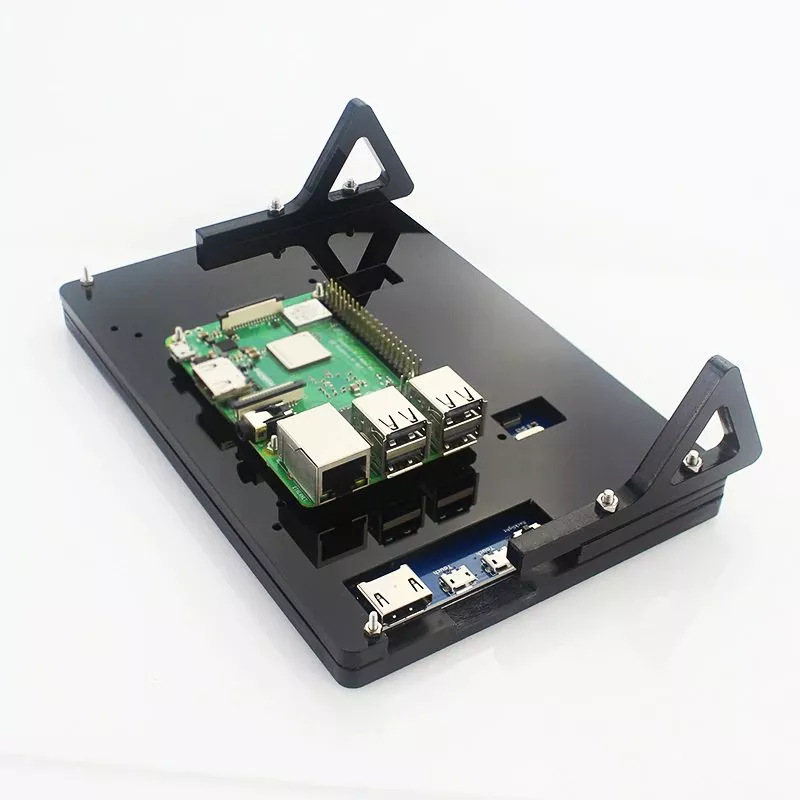

Étape 3: connectez l’écran LCD à Raspberry Pi

(1). Insérez la carte SD sur Raspberry Pi, connectez le Raspberry Pi et l’écran LCD par câble HDMI;

(2). Connectez le câble USB à l’un des quatre ports USB de Raspberry Pi, et connectez l’autre extrémité du câble Micro USB au port USB de l’écran LCD; (3). Ensuite, alimentez le Raspberry Pi, attendez quelques temps, l’écran LCD s’allumera, et vous pouvez utiliser la fonction tactile (veuillez utiliser au moins la pleine puissance 2A pour le Raspberry Pi).



Comment utiliser pour Nvidia Jetson Nanp/PC/ordinateur portable

1. Connectez l’écran LCD à un PC/ordinateur portable par câble HDMI

2. Utilisez un câble micro USB pour alimenter l’écran LCD via le port USB sur PC/ordinateur portable (vous pouvez également utiliser l’adaptateur secteur 5V1A ou 5V2A pour cela), puis cela fonctionne.

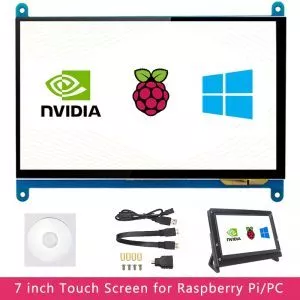

L’emballage inclus :

  • 1 x Écran Tactile
  • 1 x CD
  • 1 x Câble HDMI
  • 1 x Câble USB
  • 1 x Ensemble vis et écrous
