Pilote servomoteur micro-bit 16 canaux. – Test et Avis
Blog > Mg90S Servo >
.
.
Points Clés
| Description | Avantages | Limitations |
|---|---|---|
| Servomoteur pour micro:bit, 16 canaux, 12 bits, interface I2C | – Connecteur de bord micro:bit, directement enfichable – Utilise seulement 2 broches pour le contrôle I2C – Jusqu’à 16 sorties servo/PWM avec une résolution de 12 bits pour chaque canal – Intègre un régulateur de 5V, courant de sortie jusqu’à 3A – Compatible avec les servos SG90, MG90S, MG996R, etc. – Broches de contrôle I2C réservées pour une utilisation avec d’autres cartes de contrôle – Livré avec des ressources de développement et un manuel | – Nécessite une alimentation de 5V ou 6V ~ 12V – La tension logique est limitée à 3.3V |
Aperçu général
Avez-vous rencontré la limite de sortie PWM de micro:bit en essayant de faire un bras robotique ou n’importe quel robot qui nécessite beaucoup de servo? Nous comprenons tout à fait cette situation, même nous avons obtenu une excellente solution. Cette évasion de servomoteur pratique serait votre choix idéal.
Caractéristiques
- Connecteur de bord micro:bit, directement enfichable
- I2C contrôle, en utilisant seulement 2 broches
- Jusqu’à 16 sorties servo/PWM, résolution de 12 bits pour chaque canal (4096 échelles)
- Intègre un régulateur de 5V, courant de sortie jusqu’à 3A, peut être alimenté par batterie via la borne VIN
- L’interface servo standard, soutient le servo utilisé commun tel que SG90, MG90S, MG996R, etc.
- Broches de contrôle I2C réservées, permet de travailler avec d’autres cartes de contrôle
- Livré avec des ressources de développement et un manuel (exemples graphiques micro:bit comme Bluetooth/2.4G sans télécommande)
Spécifications
- Alimentation: 5V (connecteur d’alimentation) OU 6V ~ 12V (borne VIN)
- Tension servo: 5V
- Tension logique: 3.3V
- Conducteur: PCA9685
- Interface de contrôle: I2C
- Dimension: 65mm x 36mm
- Taille du trou de montage: 3.0mm

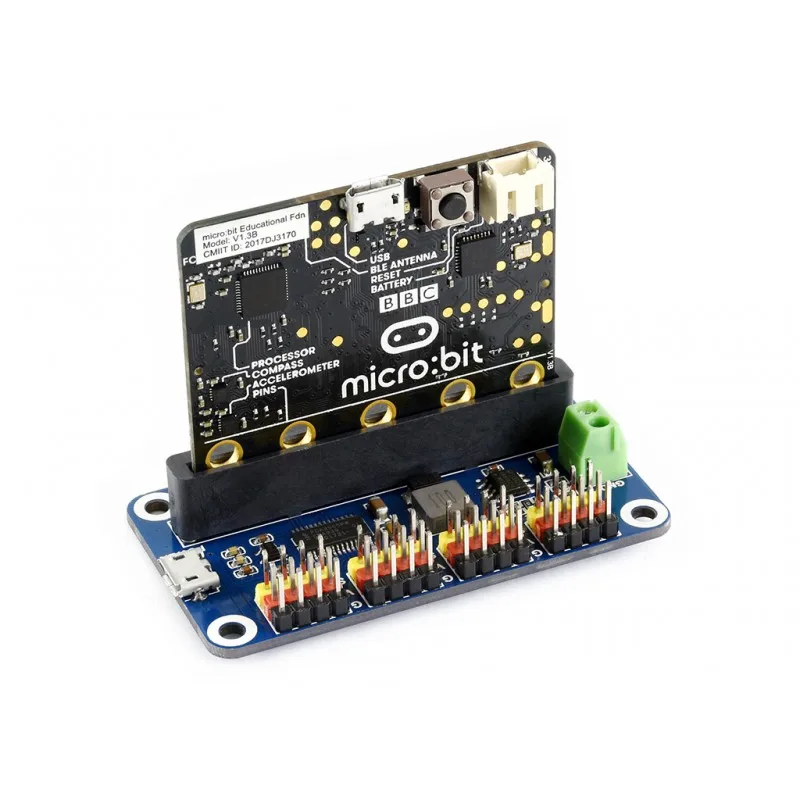

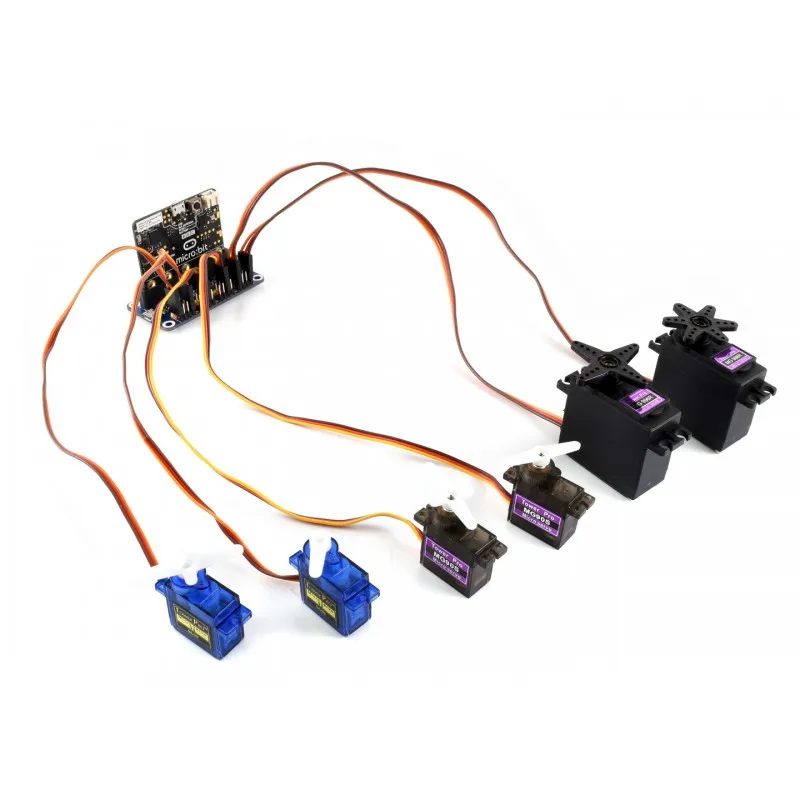

Démo

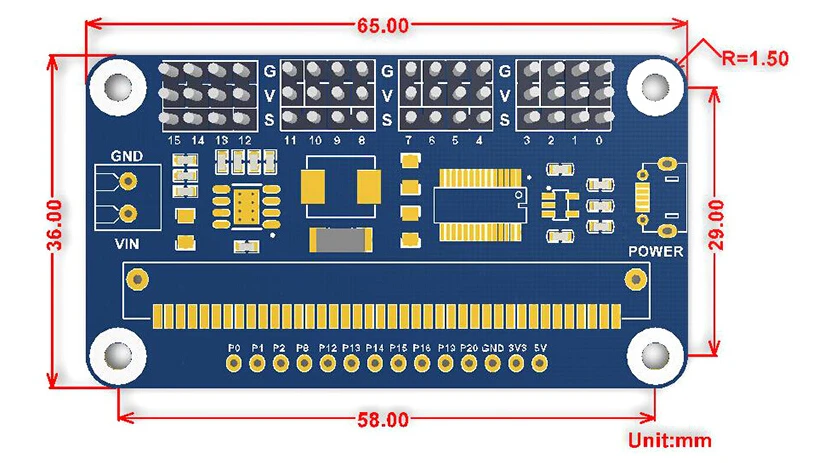

Dimensions

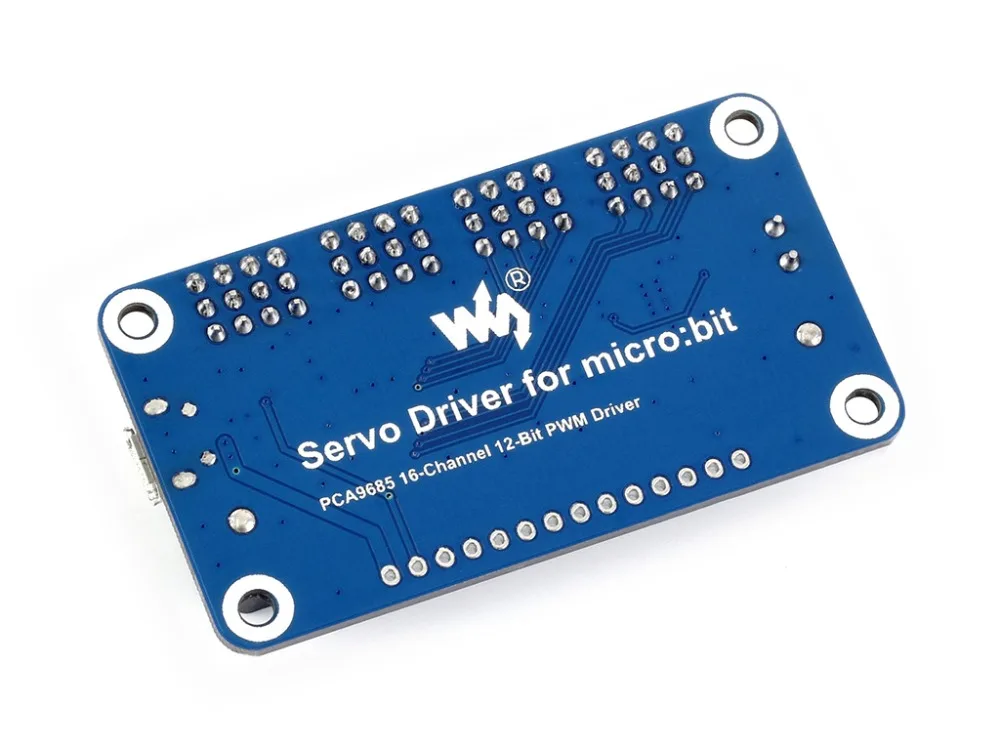

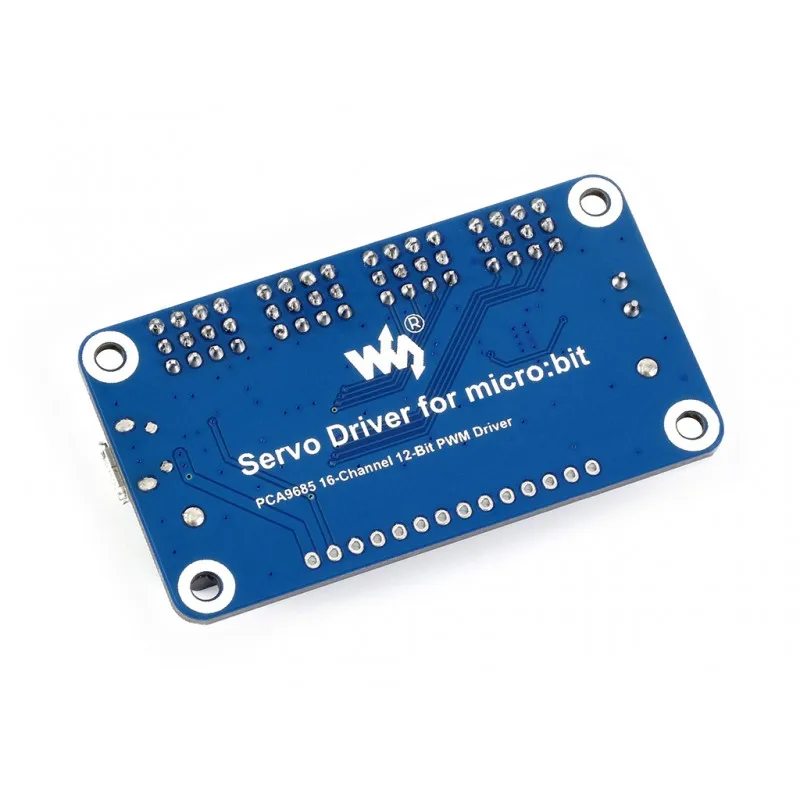

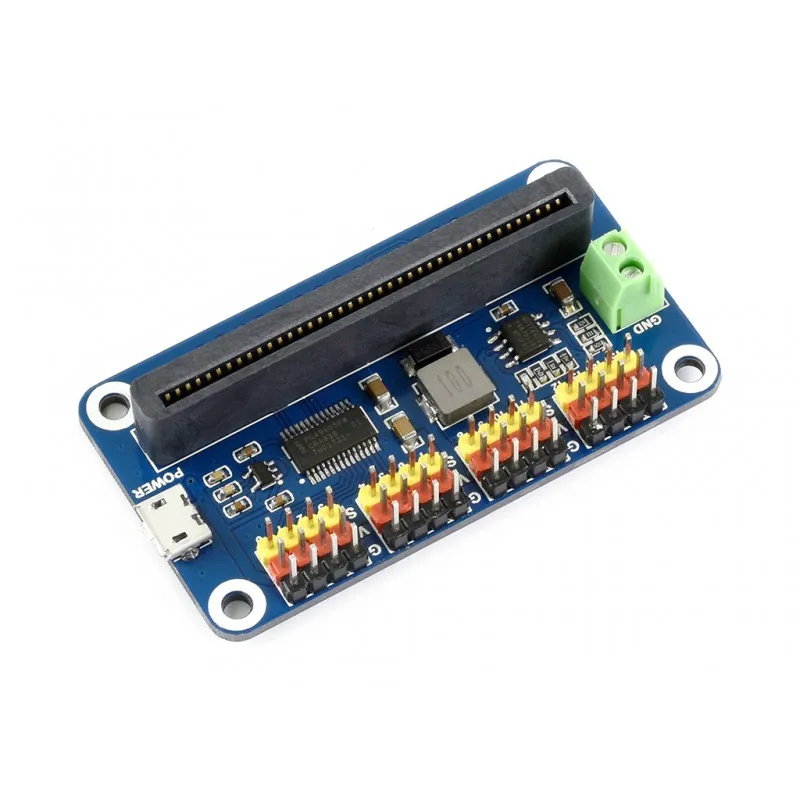

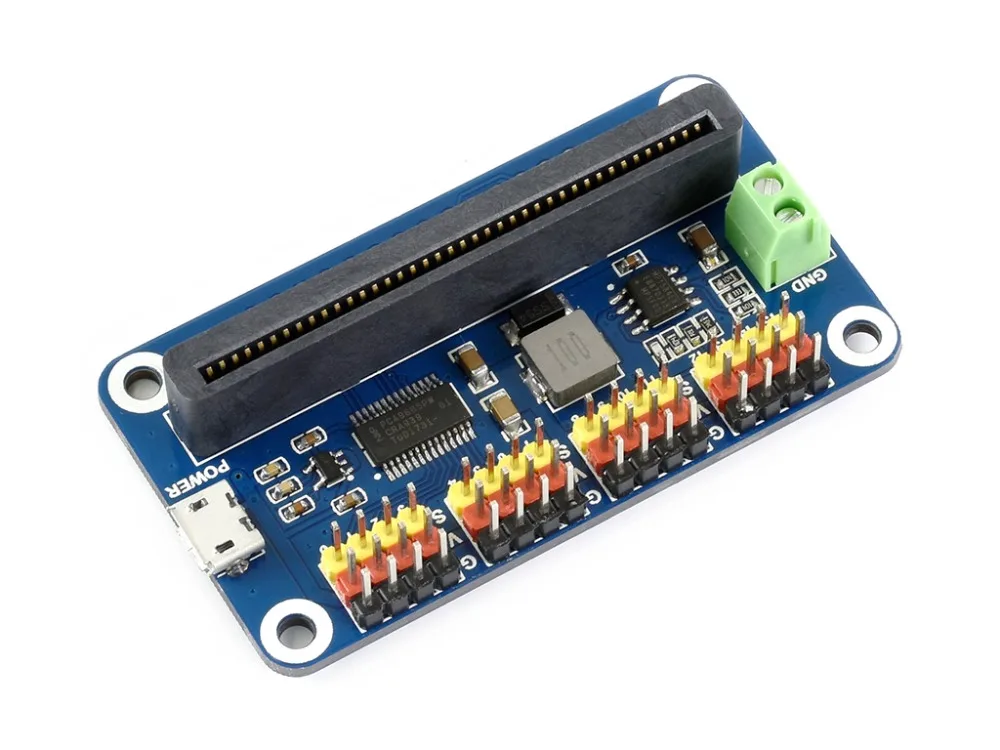

Photos
Ressources de développement
Wiki: Paille
Contenu de l’emballage
Poids: 0.019 kg
Remarque: le micro:bit et le servo sur les photos ne sont pas inclus.
