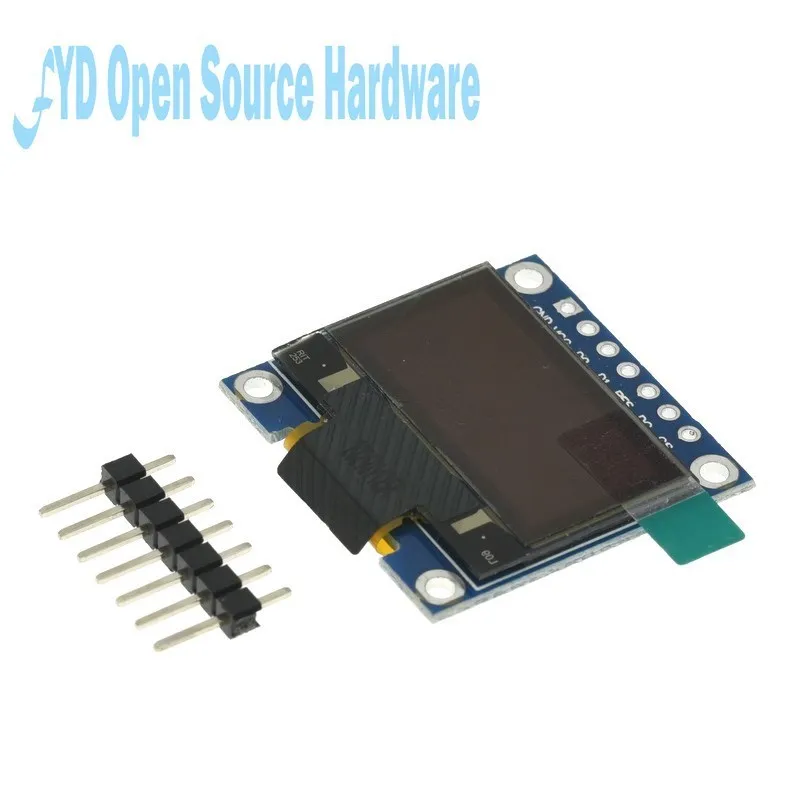

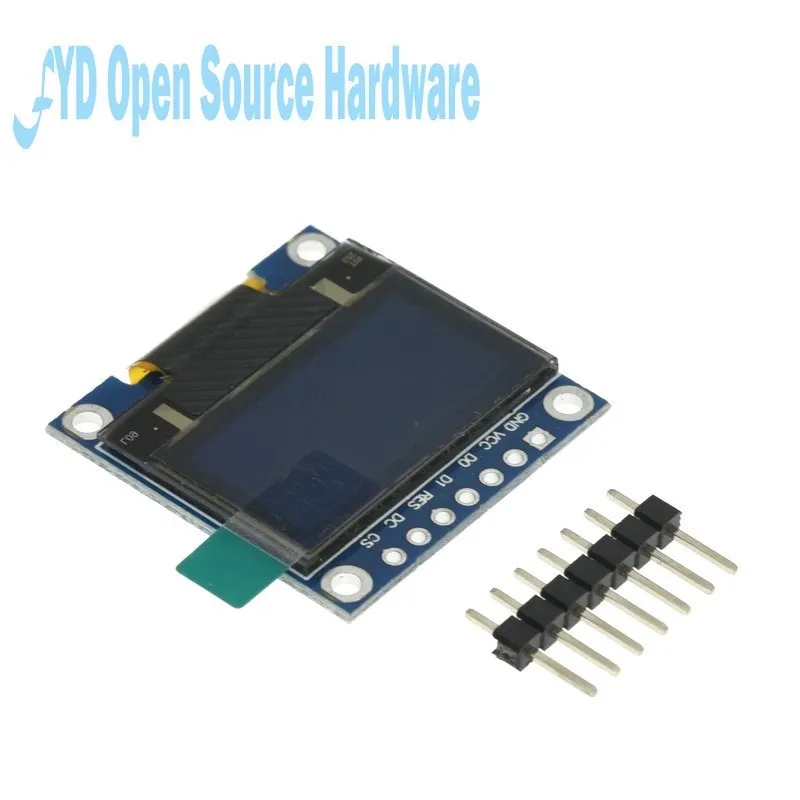

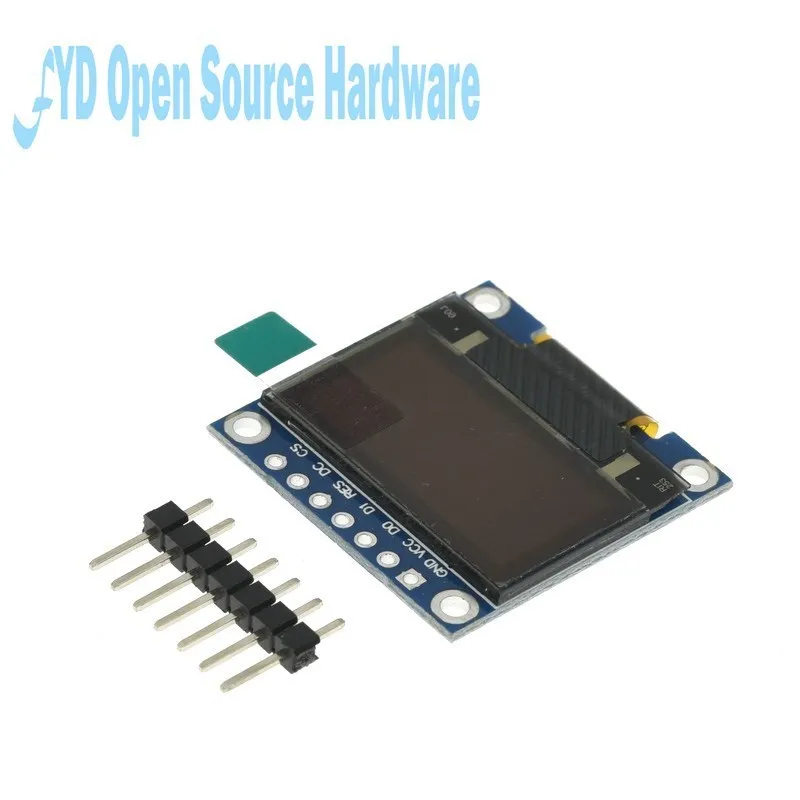

“Écran LCD série 7 OLED, 0.96 pouces” – Test et Avis
Blog > Lcd 12864 Arduino >
.
.
Points Clés
| Paramètres du produit |
|---|
| Aucun rétro-éclairage requis, l’unité d’affichage peut s’auto-émettre |
| Résolution: 128*64 |
| Grand angle de vision: >160° |
| Prise en charge de nombreuses puces de contrôle: entièrement compatible avec Arduino, la série 51, la série MSP430, les puces STM32/, CSR, etc. |
| Faible consommation d’énergie: 0.08W lorsque le plein écran est allumé, 0.06W lorsque des caractères chinois normaux sont affichés (beaucoup plus bas que TFT, LCD et autres technologies) |
| Prise en charge de la tension large: Aucune modification requise, supportant directement 3V ~ 5V DC |
| Température de fonctionnement: -40°C ~ 70°C |
| Volume du module (longueur, largeur, épaisseur): 27.3MM * 27.8MM * 3.7MM |
| Moins d’occupation du port I0: en utilisant le mode de communication SPI ou 1IC, jusqu’à 4 ports IO peuvent être pilotés |
| Puce de pilote: SSD1306 |
| Pas de bibliothèque de polices: utiliser un logiciel de moulage pour récupérer les mots, ce qui est affiché. |

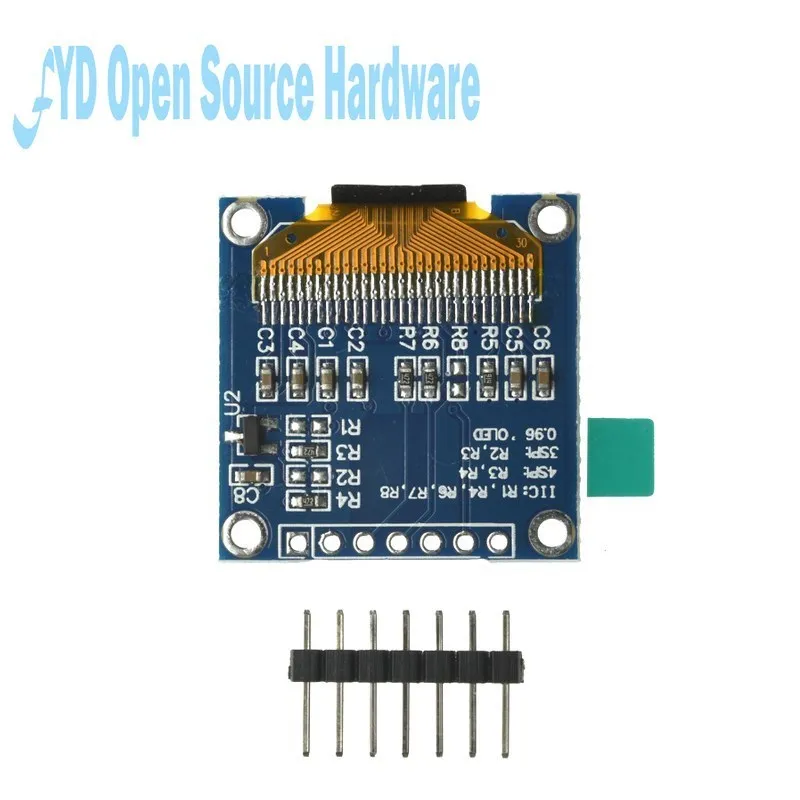

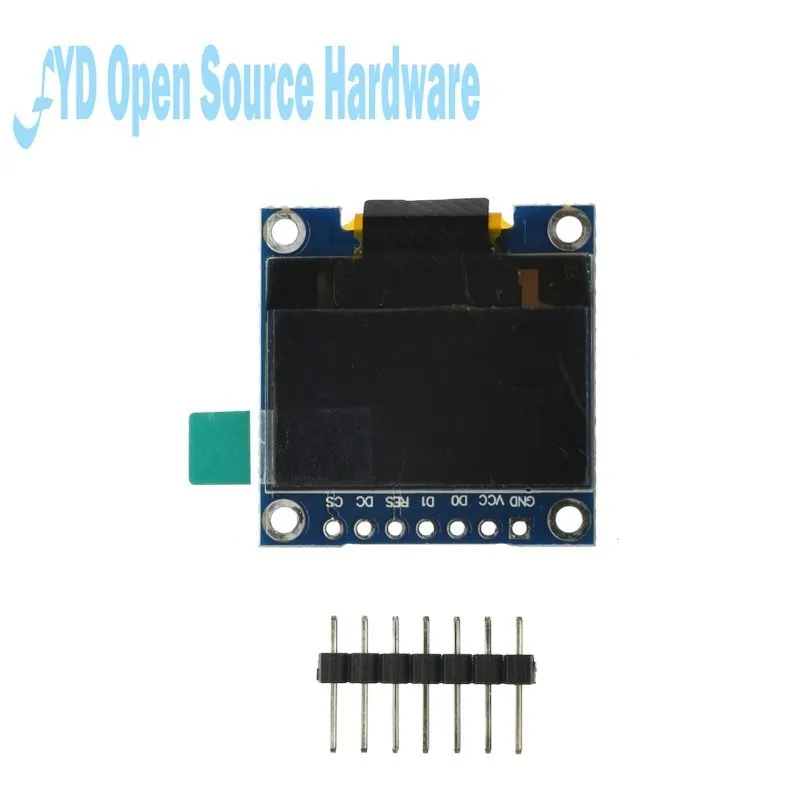

Définition d’interface:
- GND (mise à la terre)
- VCC (puissance positive 3.3-5V)
- D0 (ligne d’horloge SPI pour l’interface SPI, ligne d’horloge IC pour l’interface IC)
- D1 (ligne de données SPI pour l’interface SPI, ligne de données IIC pour l’interface IC)
- RES (réinitialisation OLED, OLED doit être réinitialisé une fois allumé)
- DC (broche de sélection de données/commande SPI, utilisée pour définir l’adresse IC pour l’interface IC)
- CS (sélection de puce OLEDSPI, niveau inférieur efficace, doit être mis à la terre si non nécessaire)
Remarque importante:
Les écrans OLED sont différents des écrans LCD; OLED est auto-luminescent; Il n’y a donc pas de rétro-éclairage et il n’y aura pas de réponse à l’écran lors de l’ajout de puissance; il doit y avoir un programme qui fonctionne correctement pour afficher, et tout le monde doit faire attention à cela!
Test et Avis
Points forts du produit:
- Aucun rétro-éclairage requis
- Résolution élevée
- Grand angle de vision
- Compatible avec de nombreuses puces de contrôle
- Faible consommation d’énergie
- Prise en charge de la tension large
- Compact et léger
Limitations du produit:
- Pas de bibliothèque de polices intégrée
- Nécessite un logiciel de moulage pour afficher des mots
- Pas de rétro-éclairage
Opinions des clients
Aucun avis client disponible pour le moment.
FAQ
1. Est-ce que cet écran LCD est compatible avec Arduino?
Oui, il est entièrement compatible avec Arduino.
2. Quelle est la résolution de l’écran?
L’écran a une résolution de 128*64 pixels.
3. Quelle est la température de fonctionnement de cet écran?
La température de fonctionnement de cet écran est de -40°C à 70°C.
