Description:

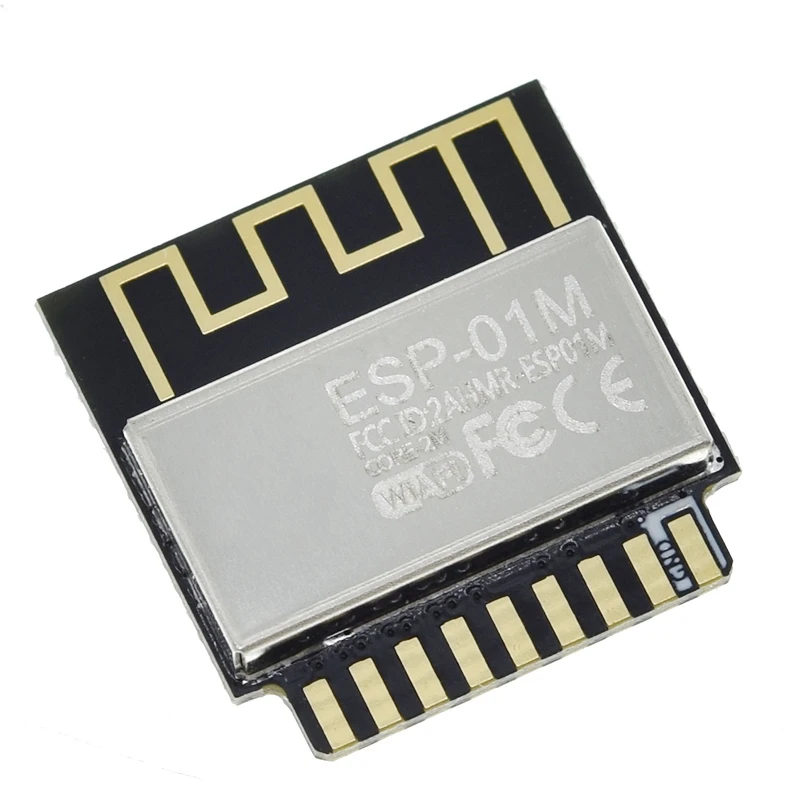

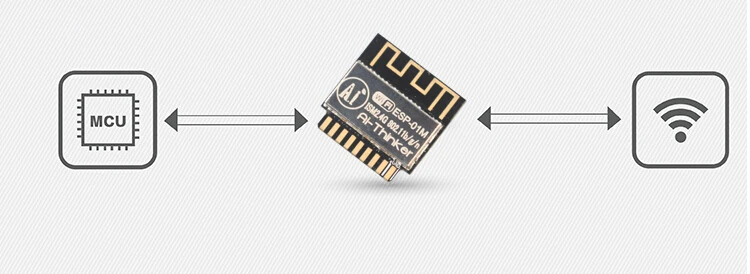

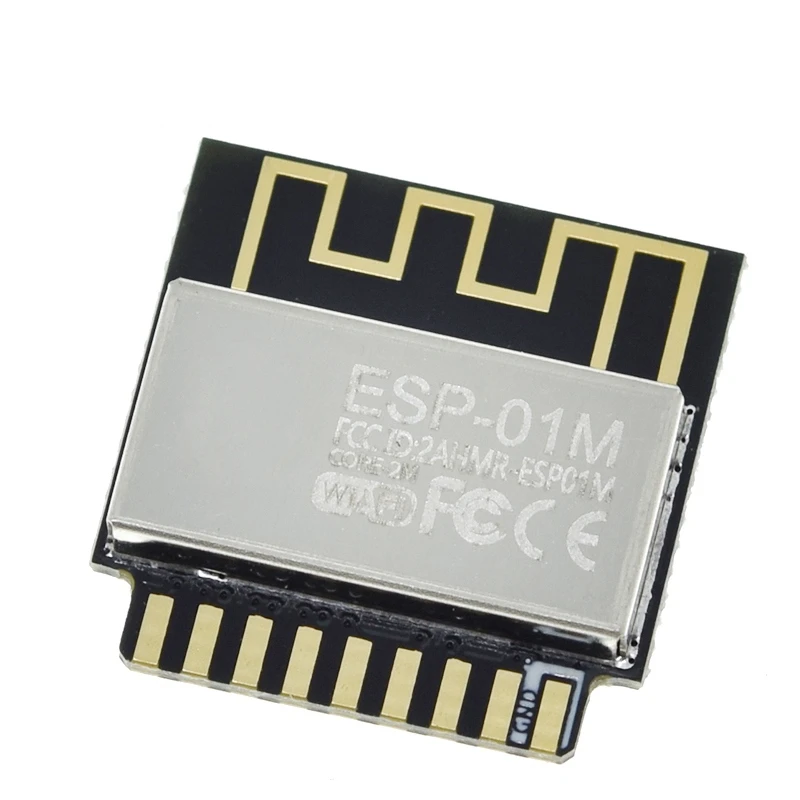

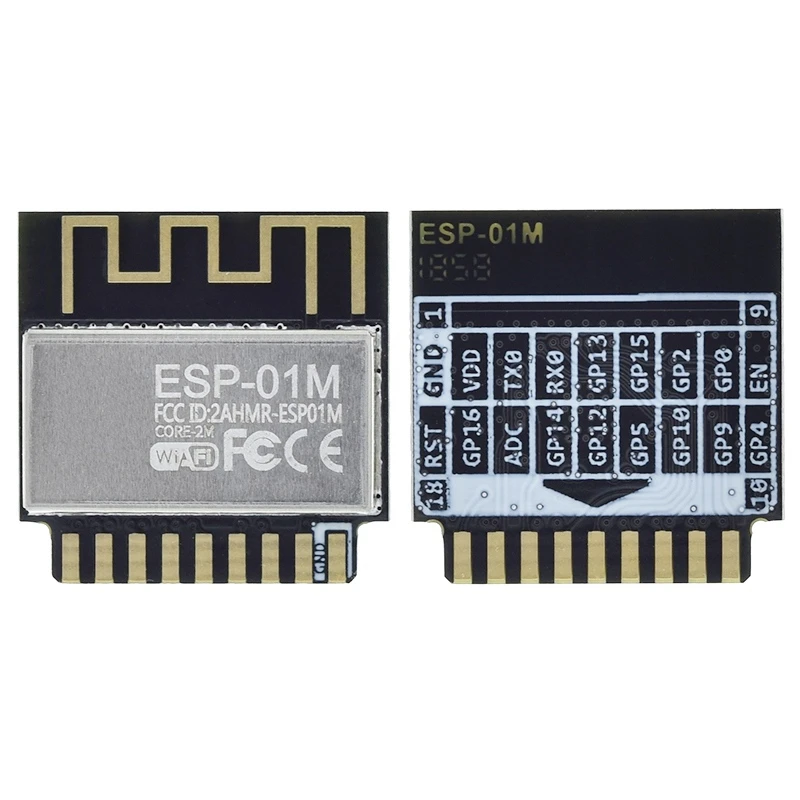

Le module WiFi minuscule utilise la puce ESP8285, qui dispose d’une fonctionnalité de réseau WiFi complète et autonome. Ainsi il peut être considéré comme une application autonome, également être exécuté comme esclave de l’autre hôte MCU. Cette puce a intégré des processeurs de base 32 bits améliorés du L106 de Tensilica, et il a SRAM sur puce. L’avantage de ESP8285 est à la fois le matériel et le logiciel sont assez matures, et il a 1M Byte Flash à l’intérieur. La fréquence principale peut dépasser 160 MHz et le débit série peut atteindre 4Mbps. Il a GPIO, IIC, UART, PWM, ADC et quelques autres Interfaces. Complètement compatible avec ESP8266, nous pouvons donc utiliser le code original.

Ce module peut être utilisé sur la maison intelligente, telle que l’appareil ménager, la prise/lampe intelligente, les moniteurs pour bébé. Dans Outre, il peut également être appliqué sur industriel électronique, tel que le réseau de capteur, le diagramme sans fil industriel de structure de module de paramètre de produit de contrôle et ainsi de suite.

Caractéristiques:

Fréquence jusqu’à 160MHz

ADC intégré de haute précision 10 bits

Prise en charge des interfaces UART / GPIO / IIC / PWM / ADC et autres

Wi-Fi intégré MAC / BB / RF / PA / LNA

Prend en charge plusieurs modes d’hibernation avec une puissance de veille aussi faible que 1.0 mW

Pile de protocole Lwip intégrée

Mode de fonctionnement de soutien STA / AP / STA + AP

Support Smart Config / AirKiss un réseau de distribution de clés

Vitesse du port série jusqu’à 4Mbps

Commande AT universelle peut démarrer rapidement, vous pouvez brosser le micrologiciel de configuration Web

Prise en charge de la mise à niveau locale en série et de la mise à niveau du micrologiciel à distance (FOTA)

Détails

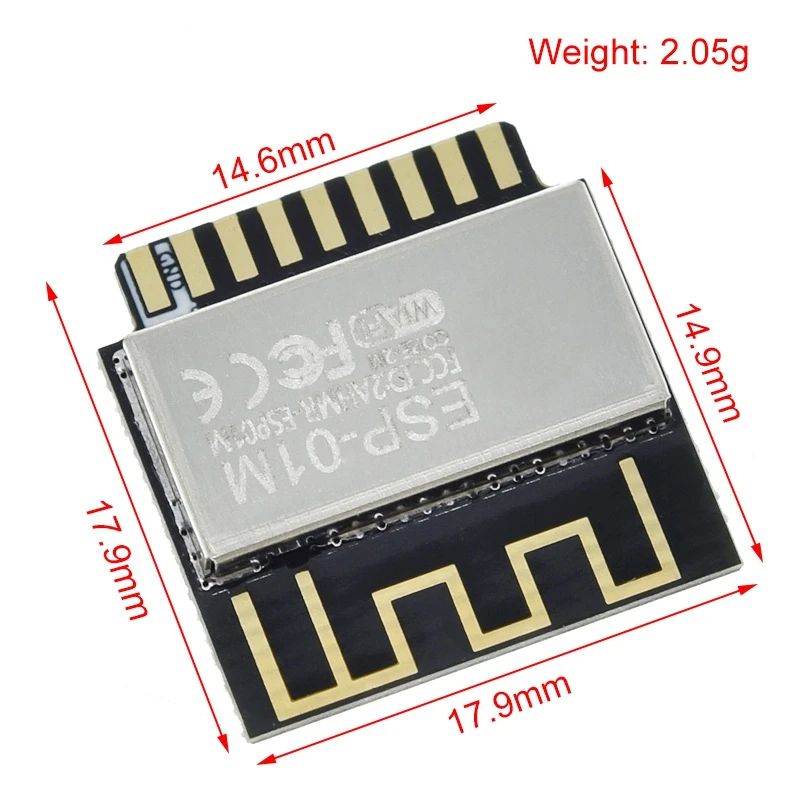

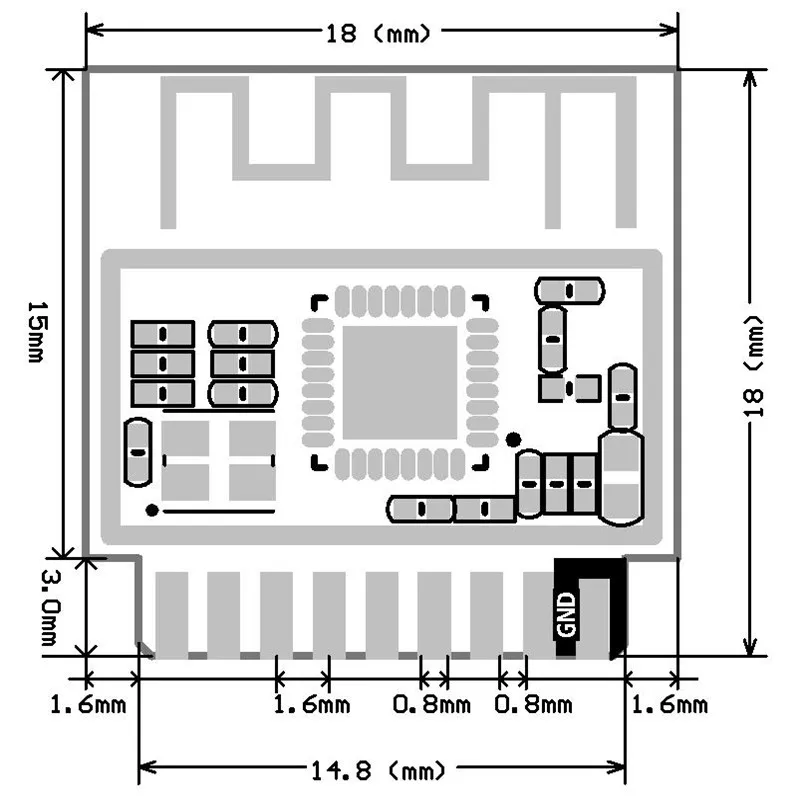

Taille: 18*18*2.8 (± 0.2)mm

Éclair SPI: 1 Mo

Le type d’interface: UART/GPIO/ADC/PWM

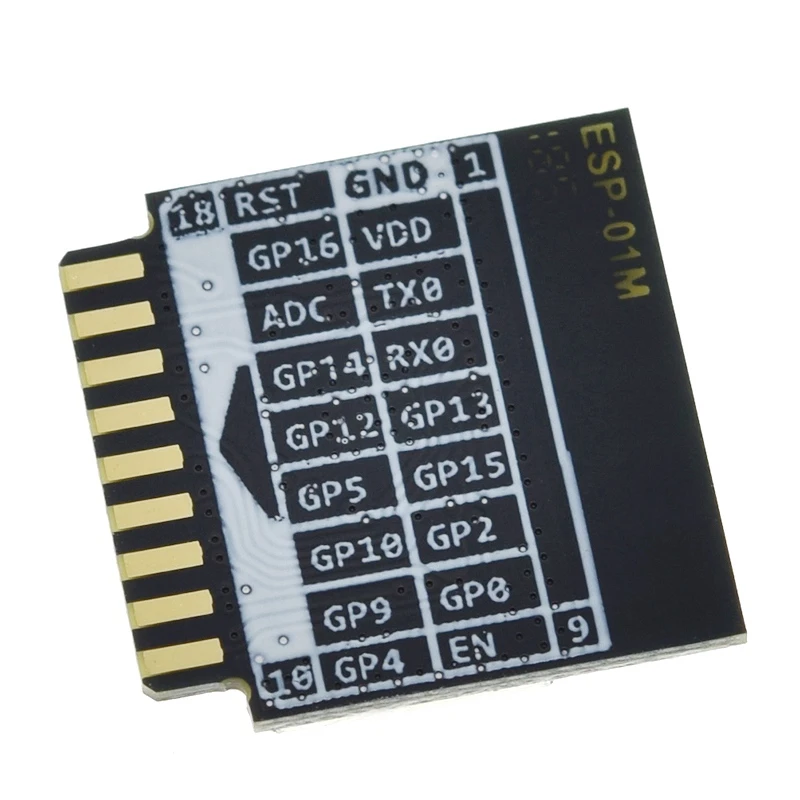

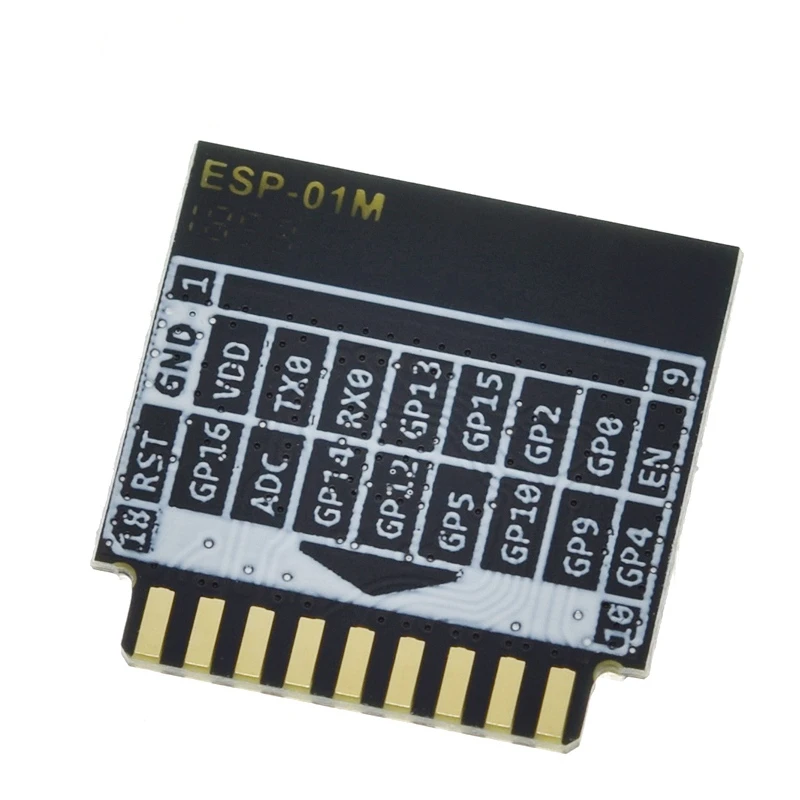

La quantité d’IO mis: 11

Taux de série: 300-4608000 bps, la valeur par défaut est 115200bps

Gamme RF: 2412-2484MHz

Le type d’antenne: fil de PCB embarqué

Puissance de transmission: 802.11b: 16 ± 2 dB (@ 11Mbps) 802.11g: 14 ± 2 dB (@ 54Mbps) 802.11n: 13 ± 2 dB (@ HT20, MCS7)

Sensibilité de réception: CCK, 1Mbps: -90dB CCK, 11Mbps: -85dB 6 Mbps (1/2 BPSK): -88dBm 54 Mbps (3/4 64-QAM): -70dBm HT20, MCS7 (65 Mbps, 72.2 Mbps): -67dBm

Consommation électrique: transmission continue → valeur moyenne: 71 mA, maximum Valeur: 300 mA. Sommeil du modem: 20mA Sommeil léger: 2mA Sommeil profond: 0.02mA

Sécurité: WEP/WPA-PSK/WPA2-PSK

Tension d’alimentation: 3.0V-3.6V

Courant d’alimentation: &
