“Tube LED numérique 8 chiffres MAX7219” – Test et Avis

.
.

Points Clés

Description

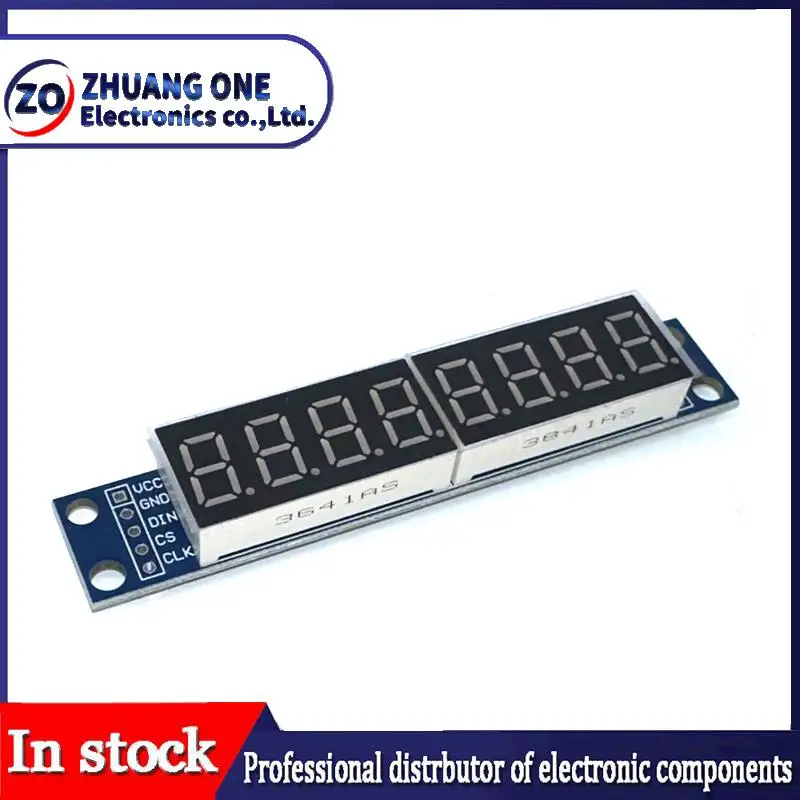

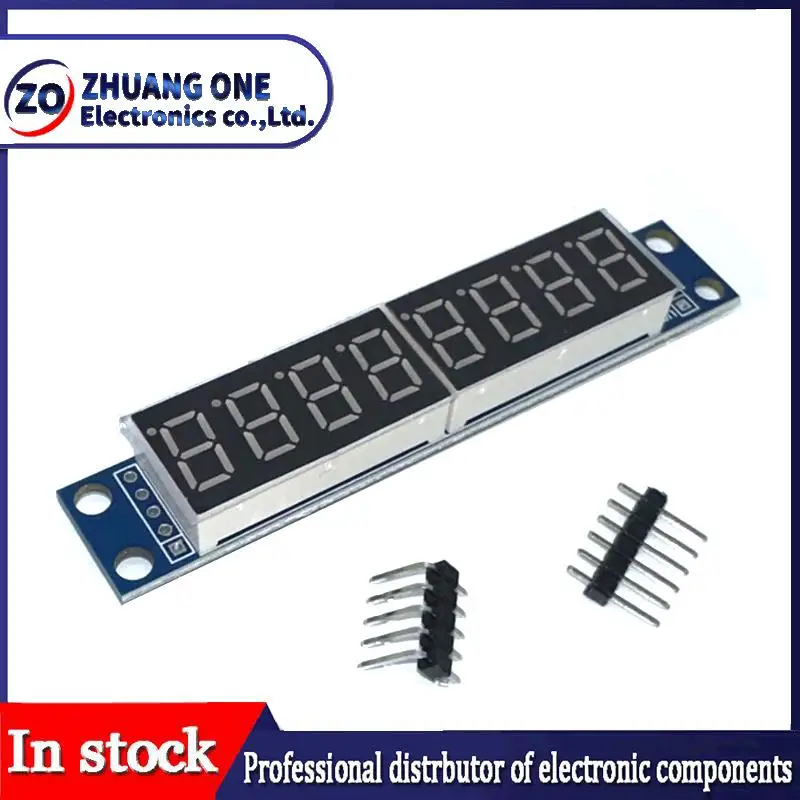

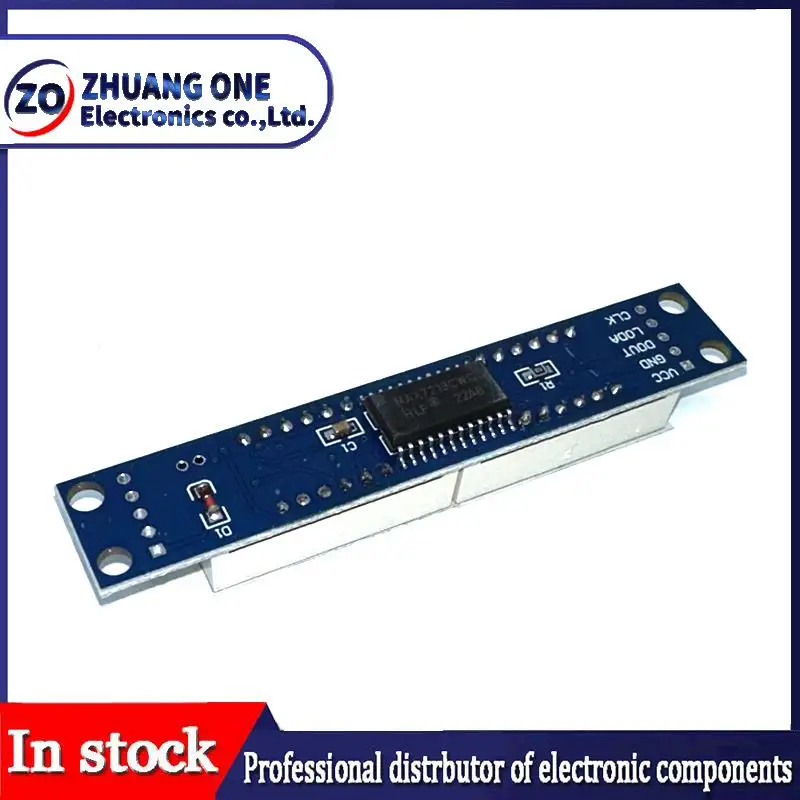

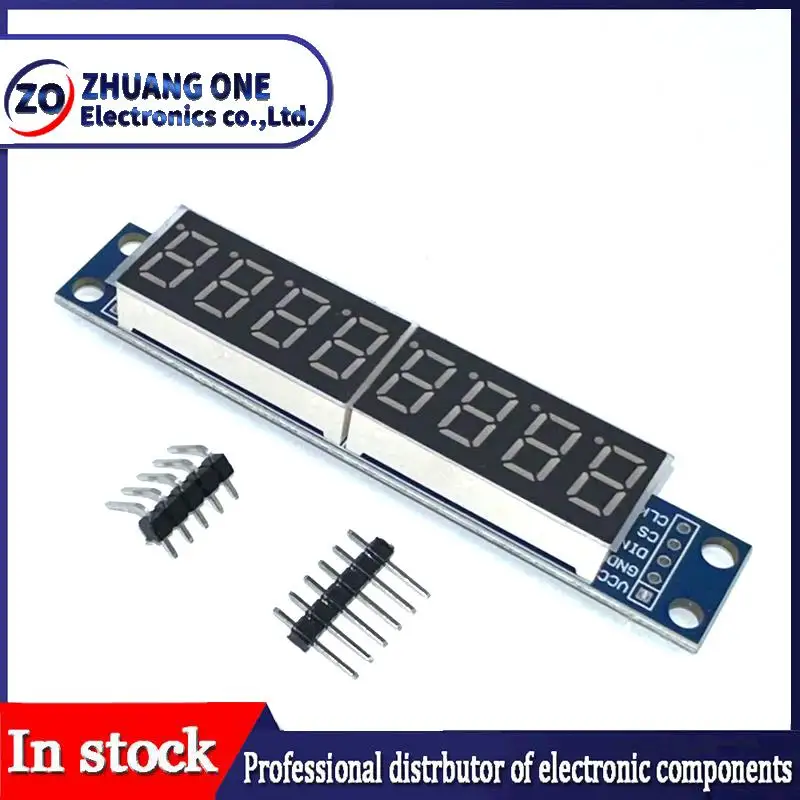

Le Tube d’affichage Led numérique MAX7219 pour Arduino MCU

Le MAX7219 est un genre d’entraînement commun intégré d’affichage de cathode d’entrée-sortie périodique. Il relie le microprocesseur à l’affichage à LED numérique à sept segments à huit chiffres. Il peut également relier l’affichage linéaire ou 64 LED indépendantes. Il comprend un codeur BCD de type B, un circuit de balayage de multiplexage, une période d’entraînement de mot, ainsi qu’une RAM statique 8×8 utilisée pour stocker chaque donnée. Les registres externes sont utilisés pour régler la période de courant de chaque LED.

Fonctionnalités du Tube d’affichage Led numérique MAX7219

• Interface série à quatre fils pour une connexion facile avec les microprocesseurs
• Possibilité d’adresser chaque donnée individuellement sans avoir à réécrire tout l’affichage
• Options de sélection de code de données
• Mode d’arrêt à faible puissance de 150 µA
• Contrôle de luminosité analogique et numérique
• Possibilité d’afficher de 1 à 8 bits de données
• Mode de détection de tous les LED

Spécifications techniques

• Compatible avec les microcontrôleurs 5V / 3.3V (51 / AVR STM32, etc.)

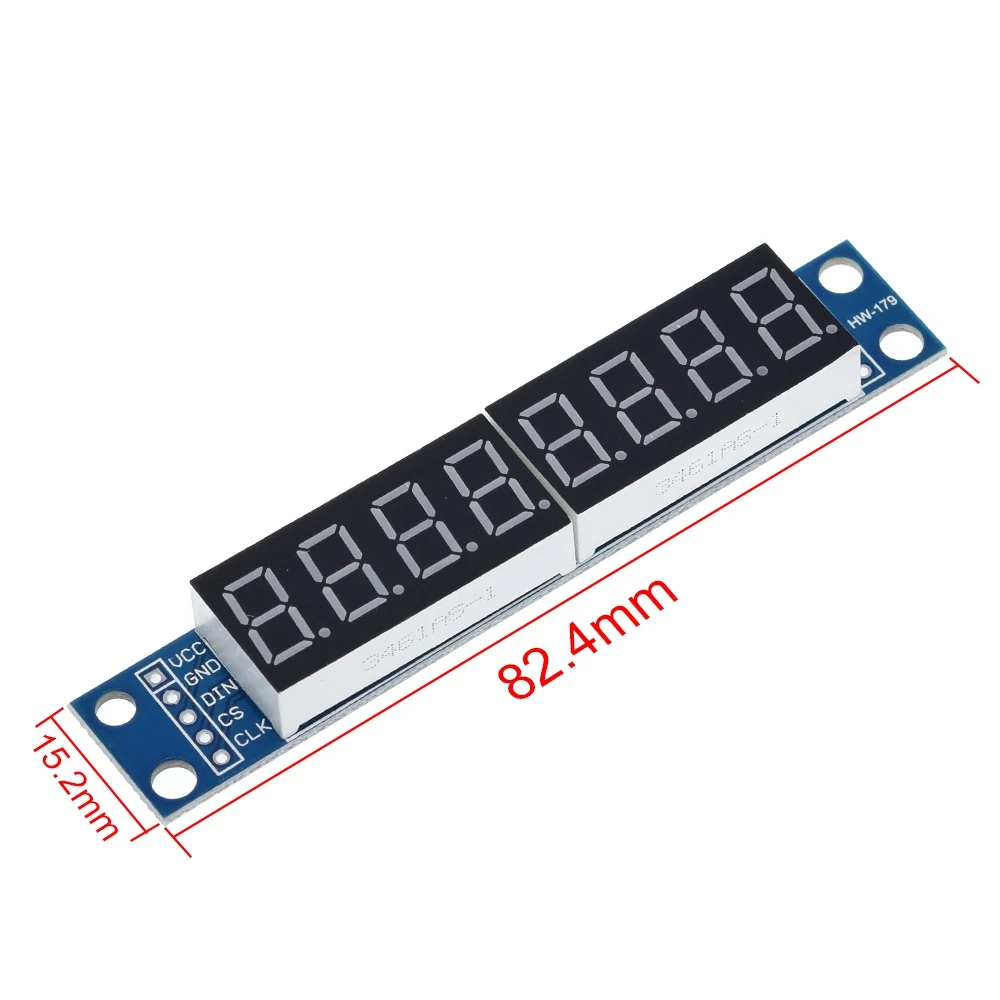

• Dimensions du tube numérique : 0.36 pouces
• Circuit imprimé avec fixation à vis en cuivre pour prévenir les courts-circuits

Ce que pensent les clients du produit

Aucun avis de clients n’est disponible pour le moment.

Cependant, d’après les caractéristiques du produit, il est possible de conclure que le Tube d’affichage Led numérique MAX7219 présente plusieurs avantages, tels qu’une interface série pratique à quatre fils, une RAM statique pour stocker les données, un contrôle de luminosité et différentes options d’affichage. Cependant, certaines limitations sont à prendre en compte, comme la limitation à huit chiffres pour l’affichage et la compatibilité uniquement avec les microprocesseurs 5V / 3.3V.

Mon avis

Le Tube d’affichage Led numérique MAX7219 est un produit intéressant pour les projets utilisant Arduino ou d’autres microcontrôleurs. Son interface série à quatre fils le rend facile à connecter, et sa RAM statique permet de stocker les données. Le contrôle de luminosité analogique et numérique offre une grande flexibilité pour ajuster l’affichage en fonction des besoins. Cependant, il est important de noter les limitations, telles que la restriction à huit chiffres pour l’affichage et la nécessité de modifier les ports définis dans le programme.

FAQ

Comment câbler le Tube d’affichage Led numérique MAX7219 ?

Voici les instructions de câblage recommandées :

• VCC – 5V
• GND – GND
• DIN – P00
• CS – P01
• CLK – P02

Remarque : assurez-vous de ne pas connecter VCC et GND pour éviter de brûler la puce. De plus, si votre microcontrôleur 51 ne peut pas tirer la résistance, vous pouvez le connecter à d’autres ports.
