Liste d’emballage

• Module émetteur-récepteur sans fil PAL 2.4G TTL/RS485/RS232/USB

Aperçu

• EAS est un module de transmission de données transparent sans fil TTL/RS485/RS232/TYPE-C basé sur une bande de fréquence de 2.4GHz, utilisant la puce CI24R1.
• Le module prend en charge les commandes AT de base: Baudrate, bit de parité, numéro d’identification, informations de version, puissance d’émission, bande de fréquence, mode de reconnaissance et autres paramètres et requêtes de fonction.
• Lorsque le module est en mode AT, l’utilisateur peut utiliser le port série pour envoyer des commandes AT afin de définir les paramètres du module.
• Lorsque le module est en mode de transmission de données transparent, en mode ACK (par défaut), il peut être utilisé comme un émetteur-récepteur biunivoque. S’il est appliqué à une transmission et à une réception multiple (mode maître-esclave), il doit être changé en mode NO-ACK via la commande AT.

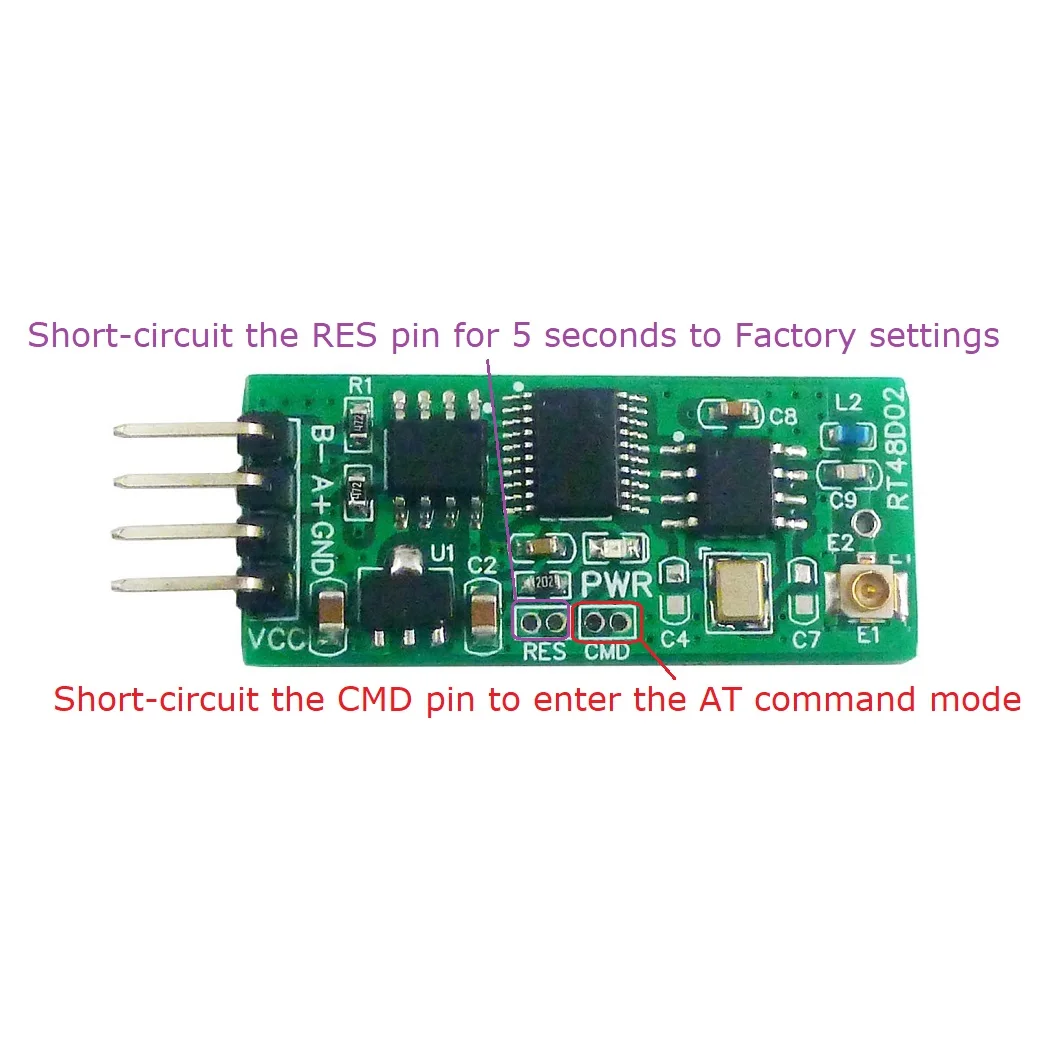

• Lorsque le port CMD du module AT est court-circuité, il entre en mode AT. Et quand il est déconnecté, c’est le mode de transmission de données transparent.
• Lorsque le module est anormal, court-circuitez les deux broches de RES sur la carte pendant 5 secondes, puis allumez à nouveau pour restaurer les paramètres d’usine.

Paramètre de performance:

• Tension de fonctionnement: DC 5V-15V
• Plage de fréquence: 2400 ~ 2525MHz
• Puissance de transmission: 11dBm
• Sensibilité du récepteur: -84dBm @ 1MHz
• Température de fonctionnement: -40 ~ + 85 ℃
• Débit en bauds: 1200, 2400, 4800, 9600 (par défaut), 19200, 38400, 57600, 115200
• Distance de transmission en plein champ avec alimentation suffisante: 80-100 mètres
• Taille: 34x15x3mm
• Poids: 2.5g

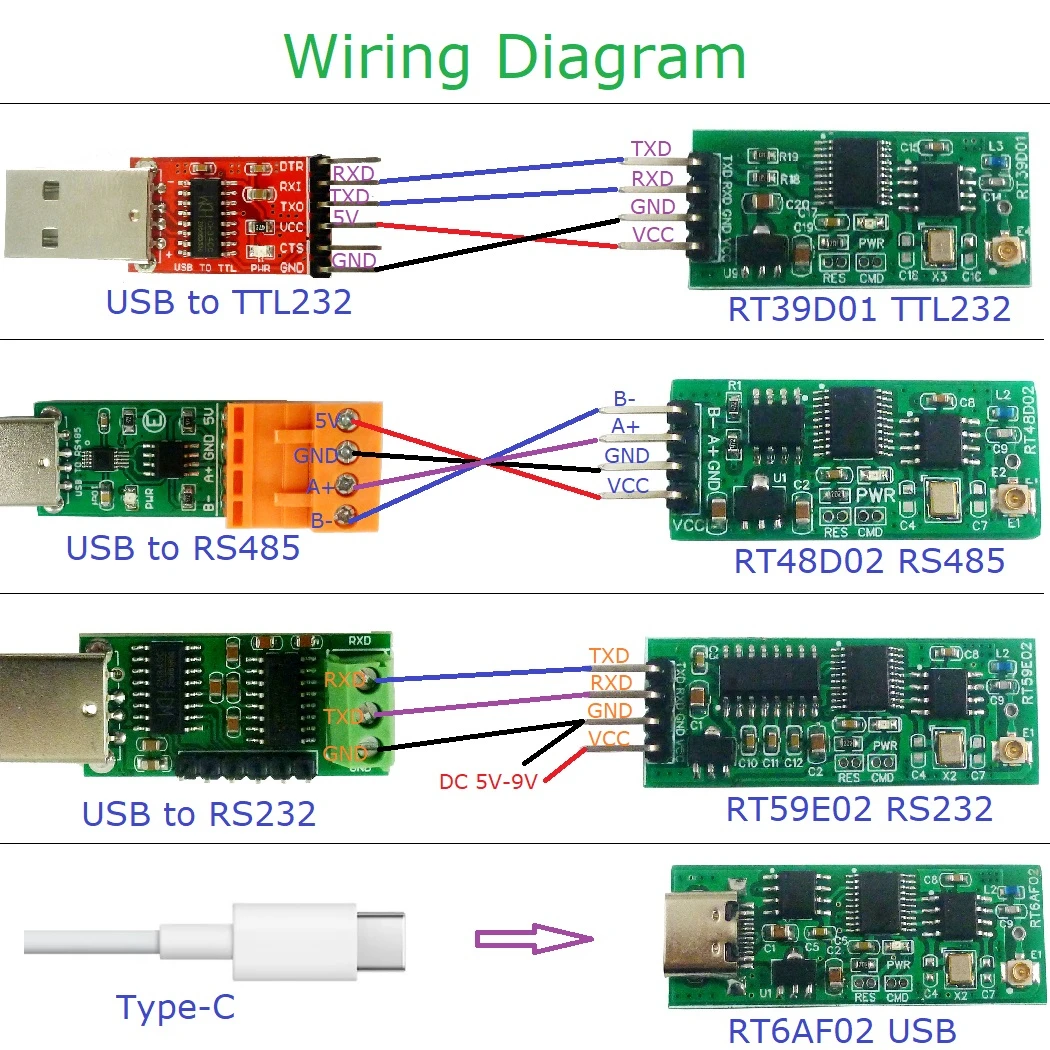

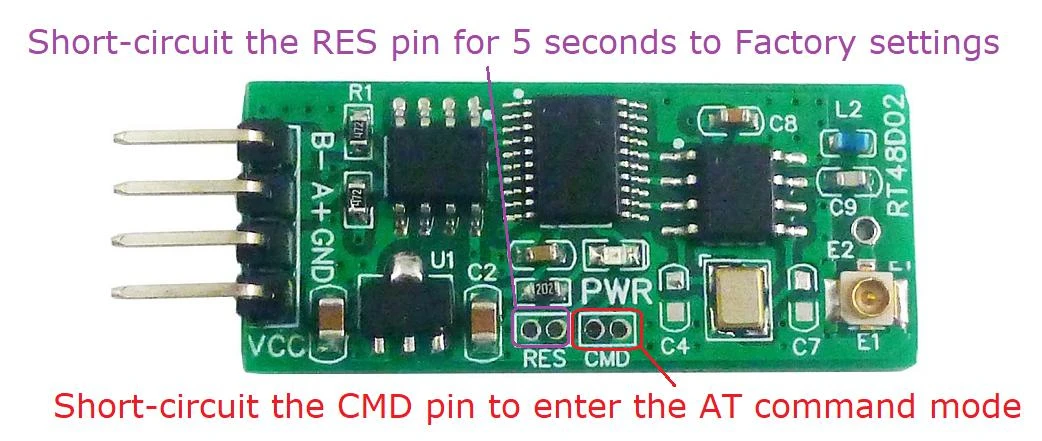

Pinout:

• 1 VCC: alimentation positive DC 5V ~ 15V
• 2 GND: terre de puissance
• 3 A +: ligne de données 485
• 4 B-: 485 ligne de données
• 5 CMD: Port de commutateur de mode AT
• 6 RES: Port de réinitialisation d’usine
• Remarque: Une fois que les deux ports de RES sont court-circuités pendant 5 secondes, le module rétablit les paramètres d’usine et redémarre automatiquement.

Description de l’alimentation électrique:

• Le courant de transmission est de 50mA (+ 11dBm); le courant de réception est de 25mA, veuillez utiliser une petite alimentation ondulée.
• Remarque: Afin de rendre le module fonctionne de manière stable, il est recommandé d’utiliser une alimentation supérieure à 8W (5V/2A (recommandé pour réduire la puissance de transmission), 6V/2A, 7.4V/1.5A, 9V/1A, 12V/1A).

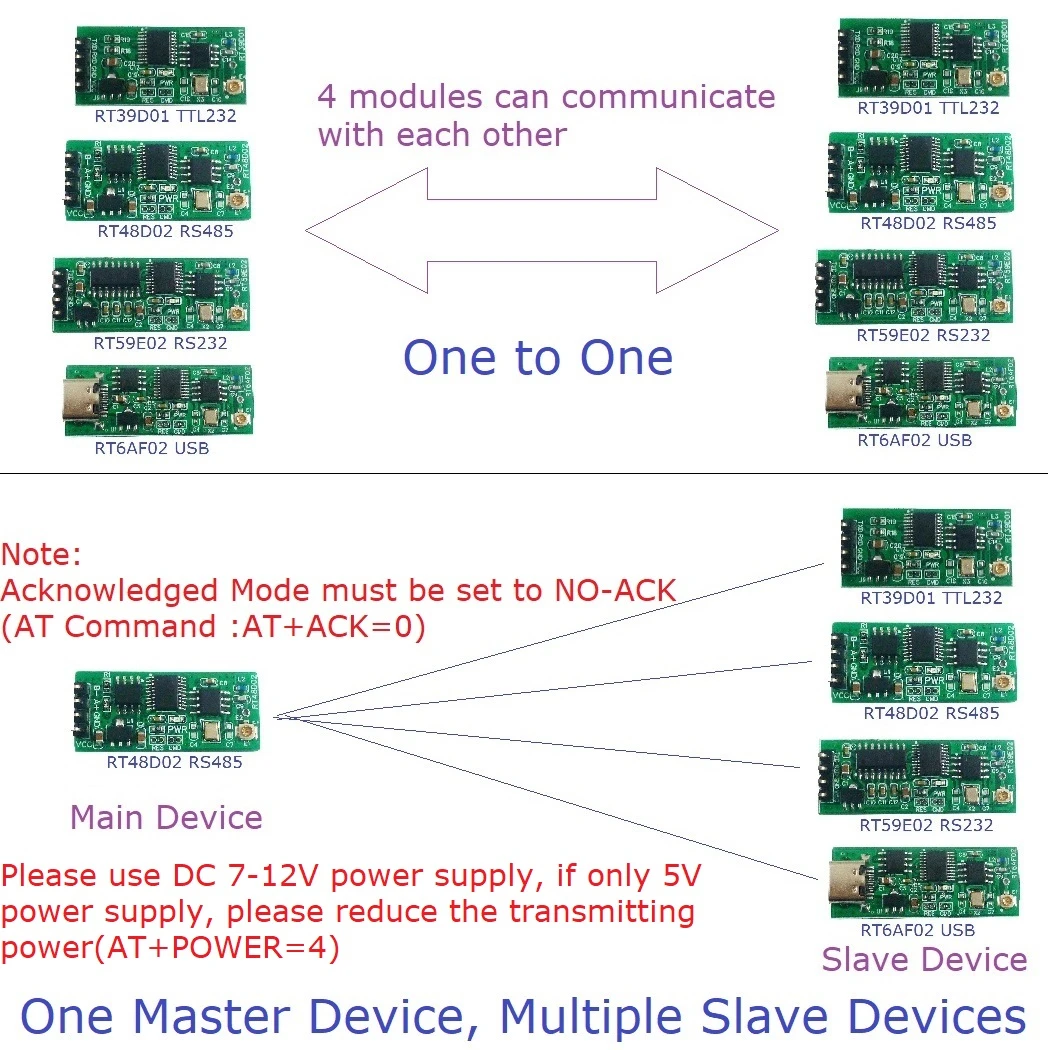

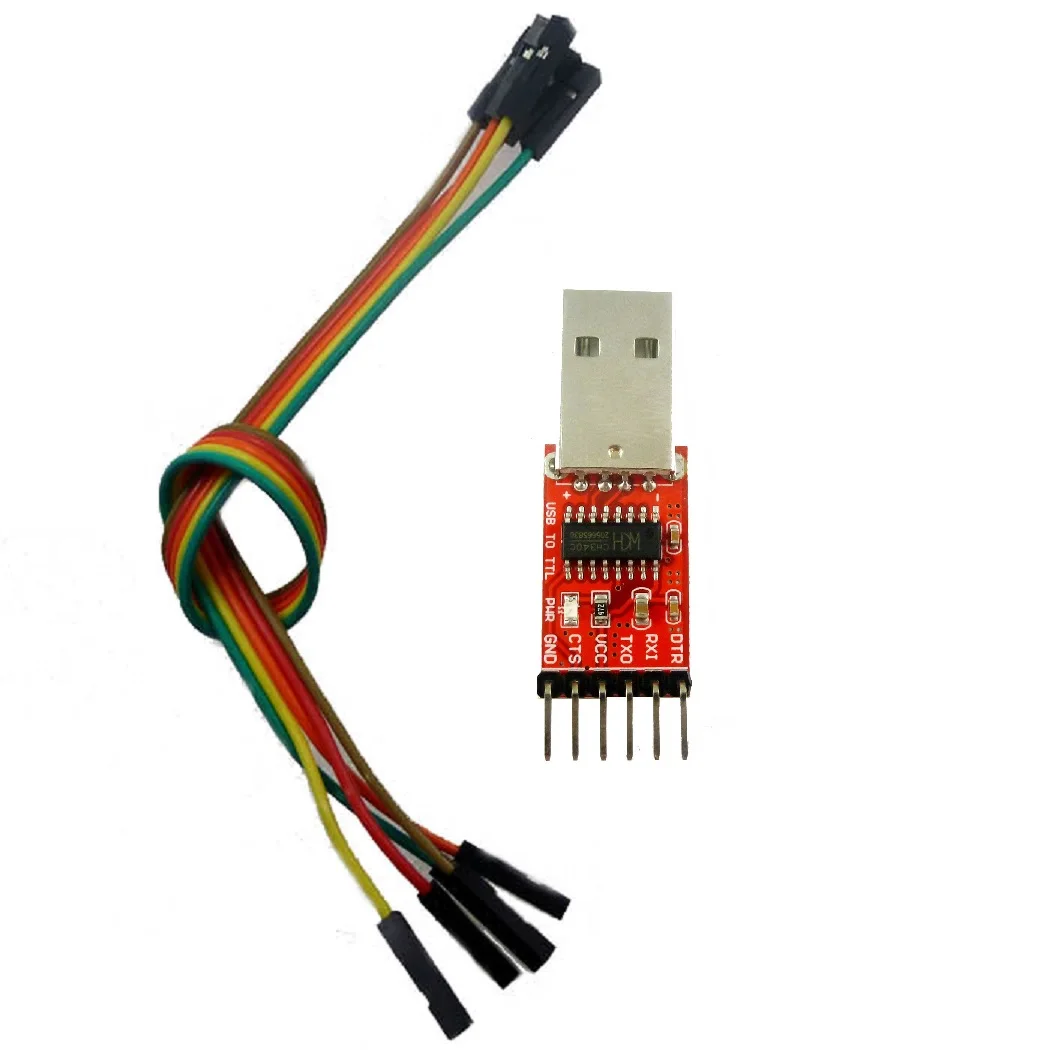

Exemple d’application:

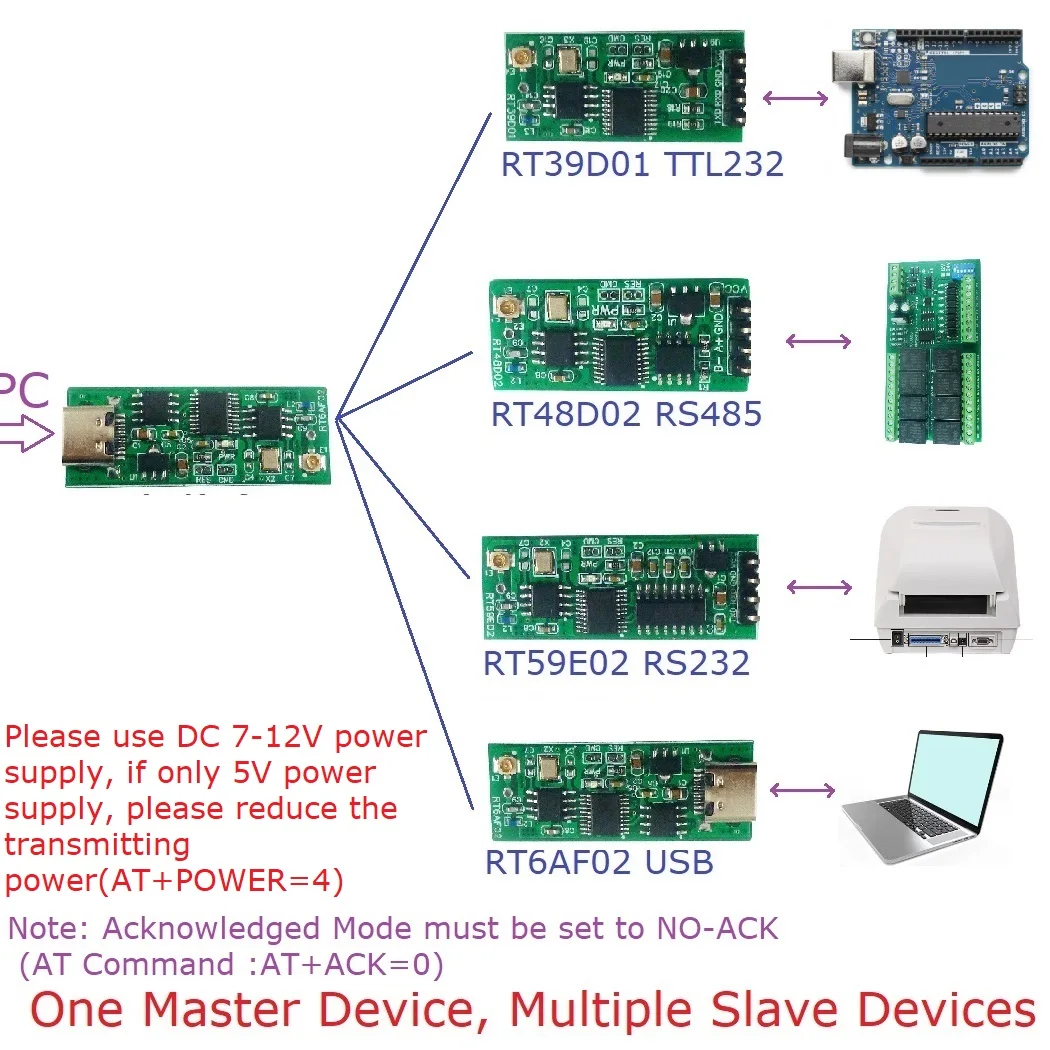

• S’il est appliqué à un-transmettre et à plusieurs-recevoir (mode maître-esclave), il doit être changé en mode NO-ACK par la commande à.
• Veuillez utiliser une alimentation CC 7-12V, si seulement une alimentation 5V, veuillez réduire la puissance de transmission (AT + POWER = 4)
