Title: ESP8266 Wi-Fi Wireless Development Board – Test et Avis

Blog > Title: ESP8266 Wi-Fi Wireless Development Board – Test et Avis

.
.

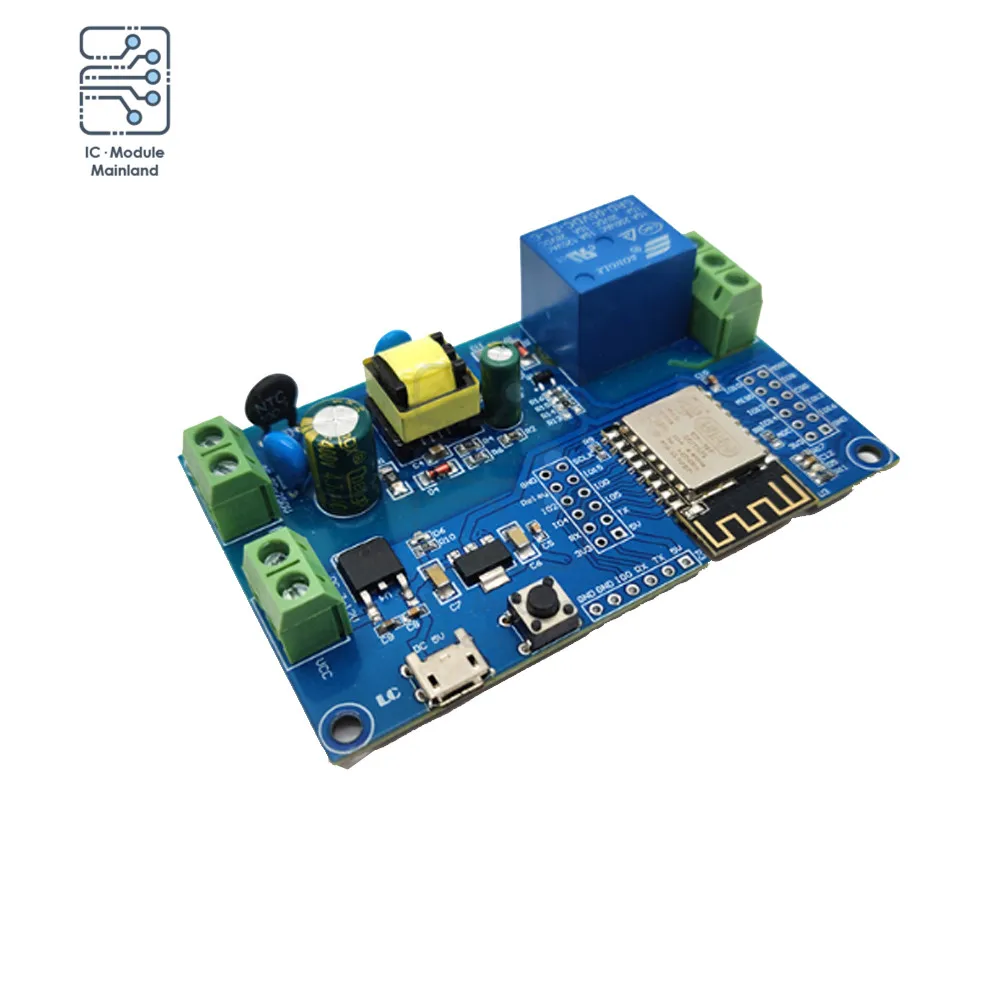

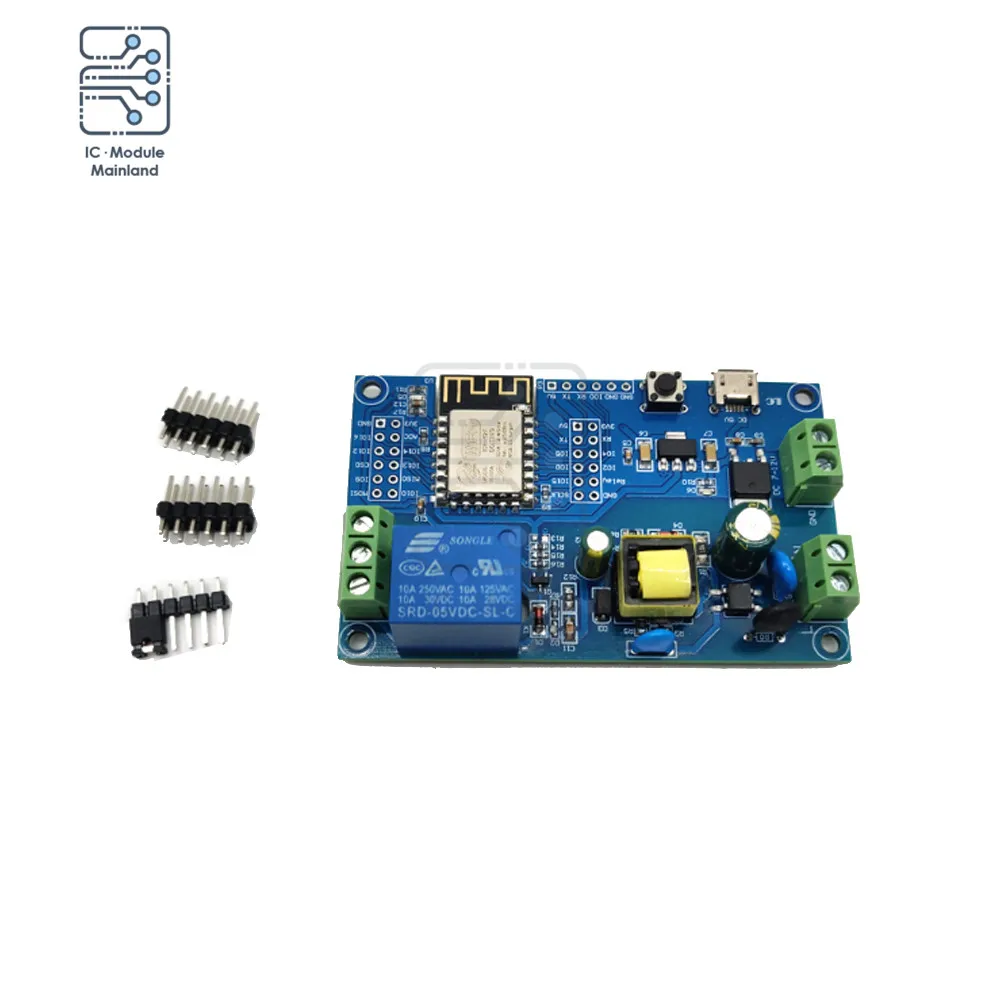

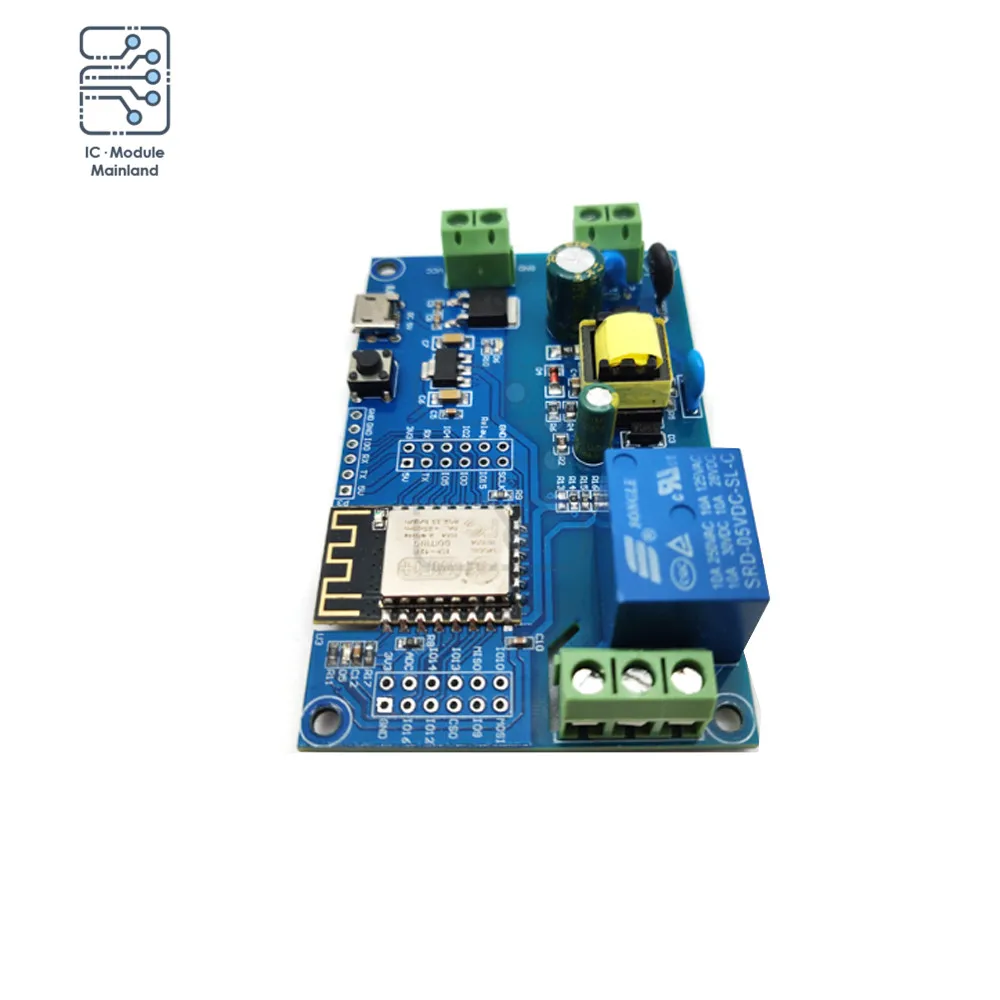

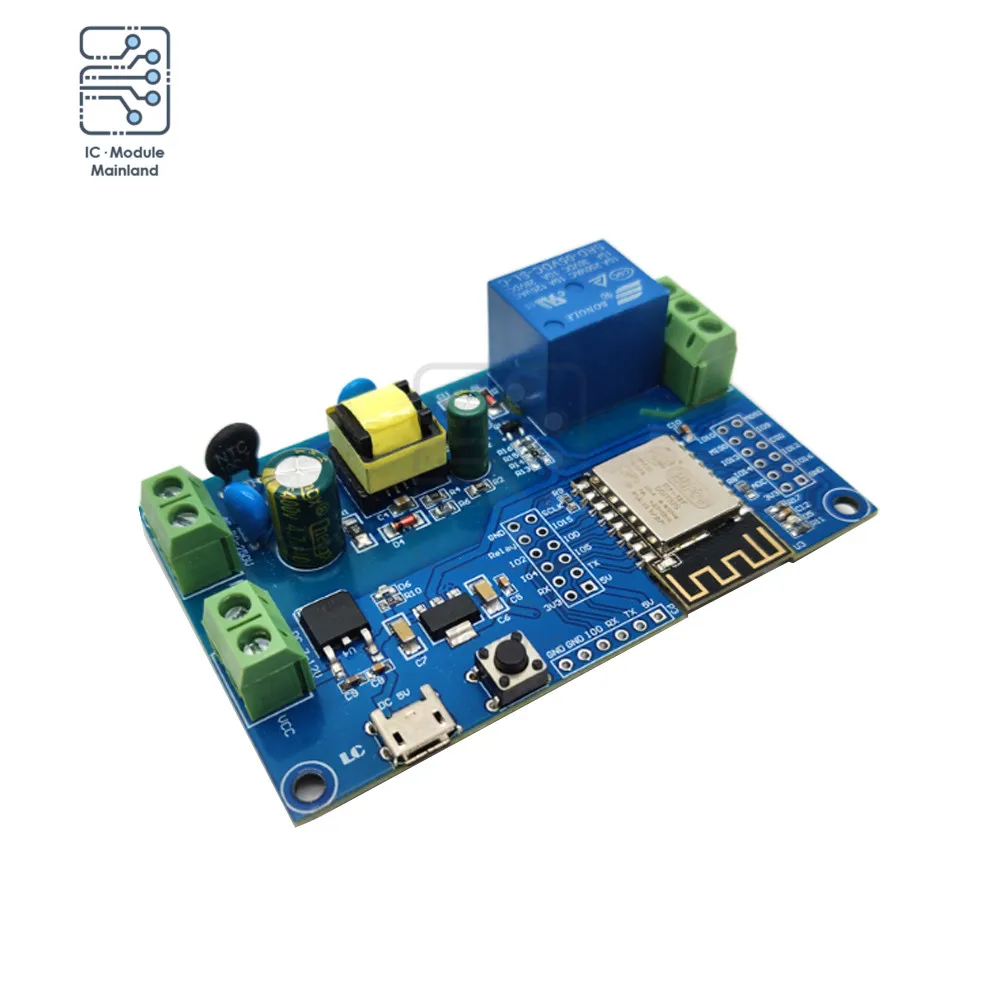

ESP8266 WiFi Module relais monocanal AC90-250V DC 7-12V 5V carte de développement ESP-12F AC/DC alimentation 1 voie pour Arduino

Description:
La carte de développement de relais monocanal ESP8266 est équipée ESP-12F module WiFi, I/OD tous les fils, et prend en charge AC90-250V/DC7-12V/USB 5V et d’autres méthodes d’alimentation. Fournir le code de référence de l’environnement de développement Ardu jino, adapté à l’apprentissage du développement secondaire ESP8266, au contrôle sans fil domestique intelligent et à d’autres occasions

Spécification:
1. Module WiFi ESP-12F mature et stable intégré, grande capacité 4M Byte Flash
2. Le port d’E/S du module WiFi et le port de téléchargement du programme UART sont tous dirigés vers l’extérieur pour faciliter le développement secondaire
3. Module d’alimentation à découpage AC-DC intégré, le mode d’alimentation prend en charge AC90-250V/DC7-12V/USB5V
4. Bouton de réinitialisation RST du module WiFi intégré
5. ESP-12F prend en charge l’utilisation d’Eclipse/Arduino IDE et d’autres outils de développement, et fournit des programmes de référence dans l’environnement de développement Arduino;
6. Relais 1 voie 5V intégré, signal de commutateur de sortie, adapté pour contrôler la charge dans AC 250V/DC30V
7. Indicateur de puissance intégré, 1 LED programmable et indicateur de relais

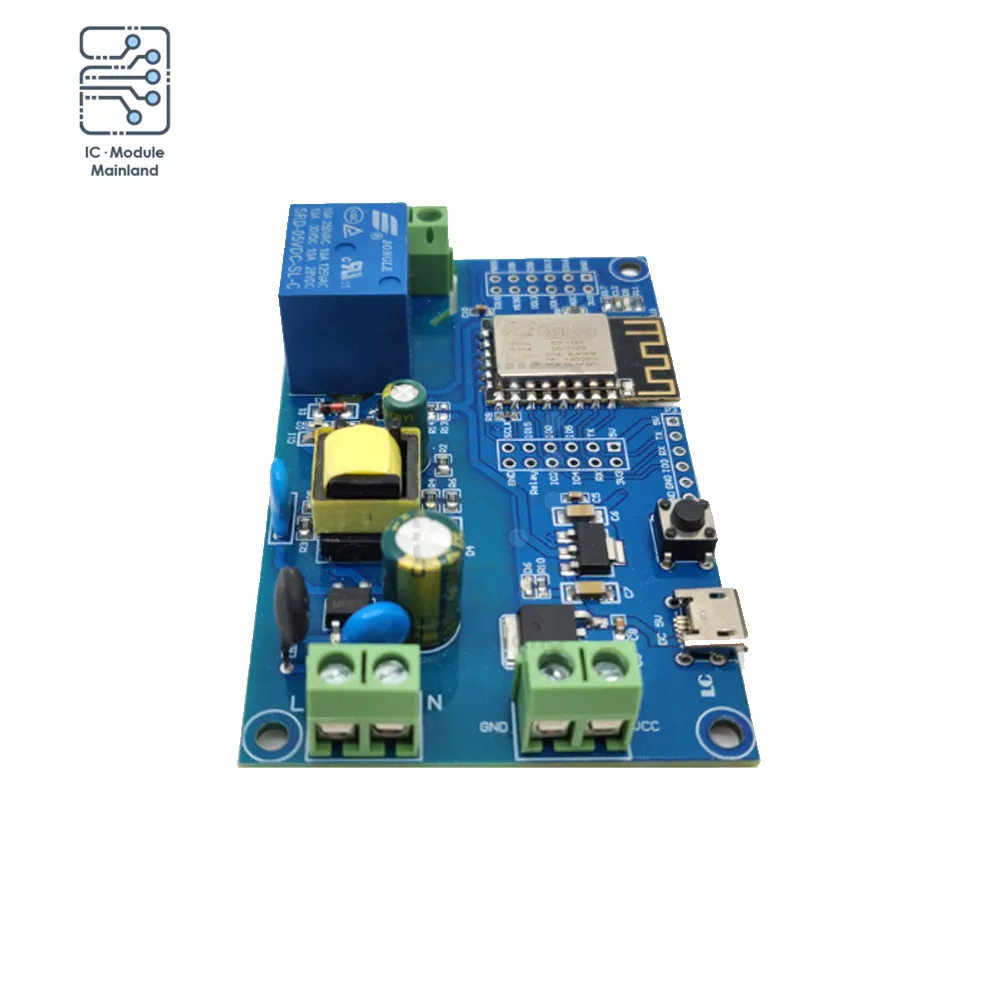

Description de l’interface:
1, L, N: alimentation AC90-250V
2, AC90-250V à l’alimentation à découpage DC5V (lorsque vous utilisez une alimentation AC, veuillez ne pas la toucher directement avec vos mains!!)
3. VCC, GND: alimentation DC7-12V;
4. Micro USB: alimentation USB DC5V;
Remarque: AC90-250V, DC7-12V, DC5V USB peut choisir l’un des trois modes d’alimentation.
5, boutons 6X6mm: bouton de réinitialisation ESP8266;
6, port de téléchargement du programme UART: GND, RX, TX, 5V d’ESP8266 sont respectivement connectés au GND, TX, RX, 5V du module de port série TTL externe, i00 doit être connecté à GND lors du téléchargement, puis déconnectez l’I00 et GND une fois la connexion terminée;
7, port de sortie d’en-tête de la broche GPI0;
8, Sortie relais:
Normalement fermé, le relais est connecté en court-circuit avec COM avant le pull-in, et laissé flottant après le pull-in;
COM: fin publique;
NO: Le terminal normalement ouvert, le relais est suspendu avant d’être fermé, et court-circuité à COM après avoir été fermé.
9, indicateur de puissance LED;
10. LED programmable;
11. Indicateur de relais LED: s’allume lorsqu’il est fermé.

Emballage inclus:
1 × ESP8266 Module relais WiFi monocanal
