“Technologie d’horloge RTC pour Ardu37” – Test et Avis

Points Clés

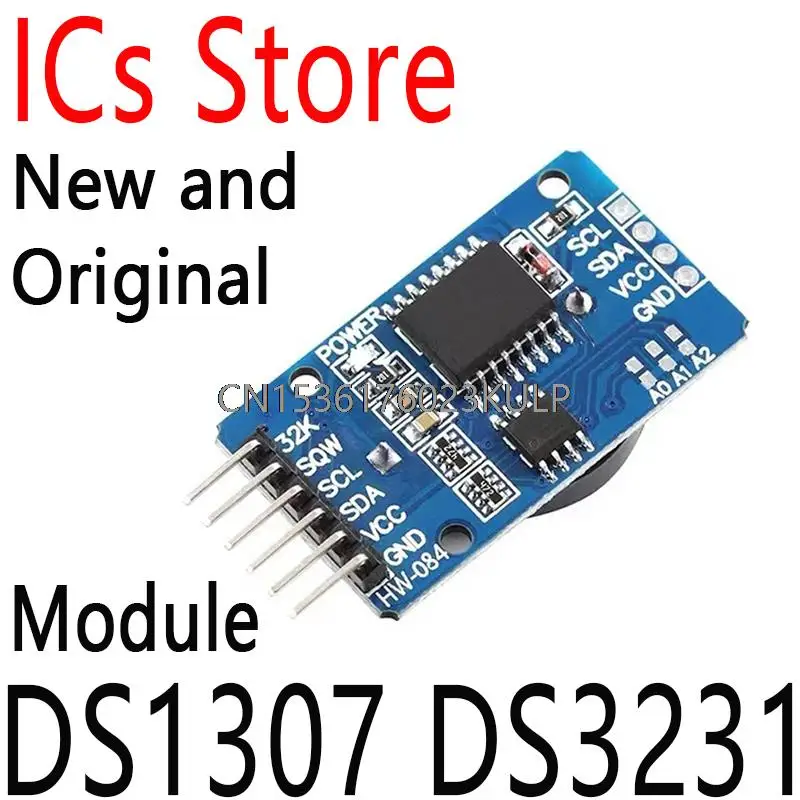

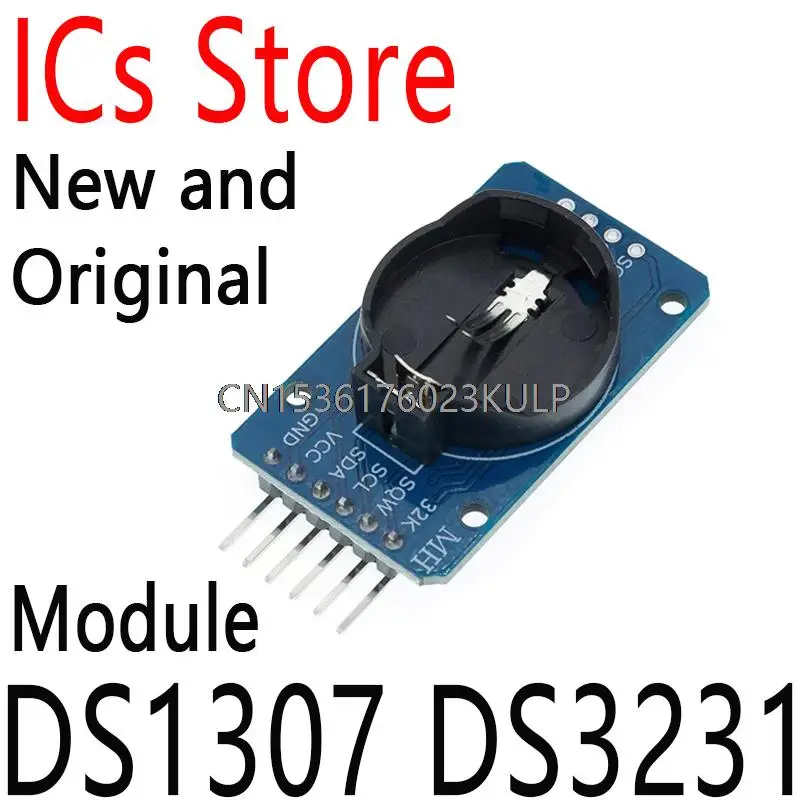

• Module mémoire d’horloge en temps réel DS3231 AT24C32 IIC Precision RTC
• Nouveau et original
• Remplace le DS1307 par DS3231
• 1 pièce incluse dans le pack
• Livraison gratuite

Description du produit

Le DS3231, une horloge précise et fiable

Le DS3231 est une horloge en temps réel (RTC) I2C extrêmement précise et à faible coût, avec un oscillateur à cristal intégré à compensation de température (TCXO) et un cristal. L’appareil intégre une entrée de batterie, déconnecte l’alimentation principale et maintient un chronométrage précis. L’oscillateur intégré améliore la précision à long terme de l’appareil et réduit le nombre de composants de la ligne de production. Le DS3231 est disponible dans les températures ambiantes commerciales et industrielles, en utilisant un boîtier 16 broches 300mil SO.

Un RTC complet avec de nombreuses fonctionnalités

Le RTC conserve les informations sur les secondes, les minutes, les heures, le jour, la date, le mois et l’année. Moins de 31 jours du mois, la date de fin sera automatiquement ajustée, y compris les corrections pour l’année bissextile. L’horloge fonctionne dans le format 24 heures ou dans le format 12 heures avec la bande/AM / PM. Elle fournit deux réveils configurables et un calendrier pouvant être réglé sur une sortie à onde carrée. L’adresse et les données sont transférées en série via un bus bidirectionnel I2C.

Des fonctionnalités supplémentaires pour une précision optimale

Le DS3231 dispose d’un circuit de référence et comparateur de tension compensé en température de précision qui surveille l’état du VCC pour détecter les pannes de courant. Il fournit une sortie de réinitialisation et peut passer automatiquement à l’alimentation de secours si nécessaire. De plus, la broche /RST est surveillée pour générer une réinitialisation manuelle du μP.

Le DS3231 offre non seulement une haute précision et des caractéristiques supplémentaires, il dispose également d’un capteur de température numérique très précis, d’une batterie rechargeable LIR2032 pour assurer le fonctionnement en cas de panne de courant, et d’une interface de bus IIC compatible avec d’autres appareils IIC.

Caractéristiques du module

• Taille: 38mm (longueur) * 22mm (W) * 14mm (hauteur)
• Poids: 8g
• Tension de fonctionnement: 3.3-5,5 V
• Puce d’horloge: puce d’horloge de haute précision DS3231
• Précision de l’horloge: plage 0-40 °, précision 2ppm, erreur d’environ 1 minute
• Calendrier réveil avec deux
• Sorties programmables à ondes carrées
• Générateur d’horloge en temps réel avec précision pour le chronométrage des secondes, minutes, heures, jour, date, mois et année jusqu’à 2100 (année bissextile comprise)
• Capteur de température à 9 puces avec une précision de ±3 °C
• Puces mémoire: AT24C32 (capacité de stockage 32K)
• Interface de bus IIC avec une vitesse de transmission maximale de 400KHz (tension de fonctionnement de 5V)
• Peut être mis en cascade avec d’autres appareils IIC, adresses modifiables par court-circuit
