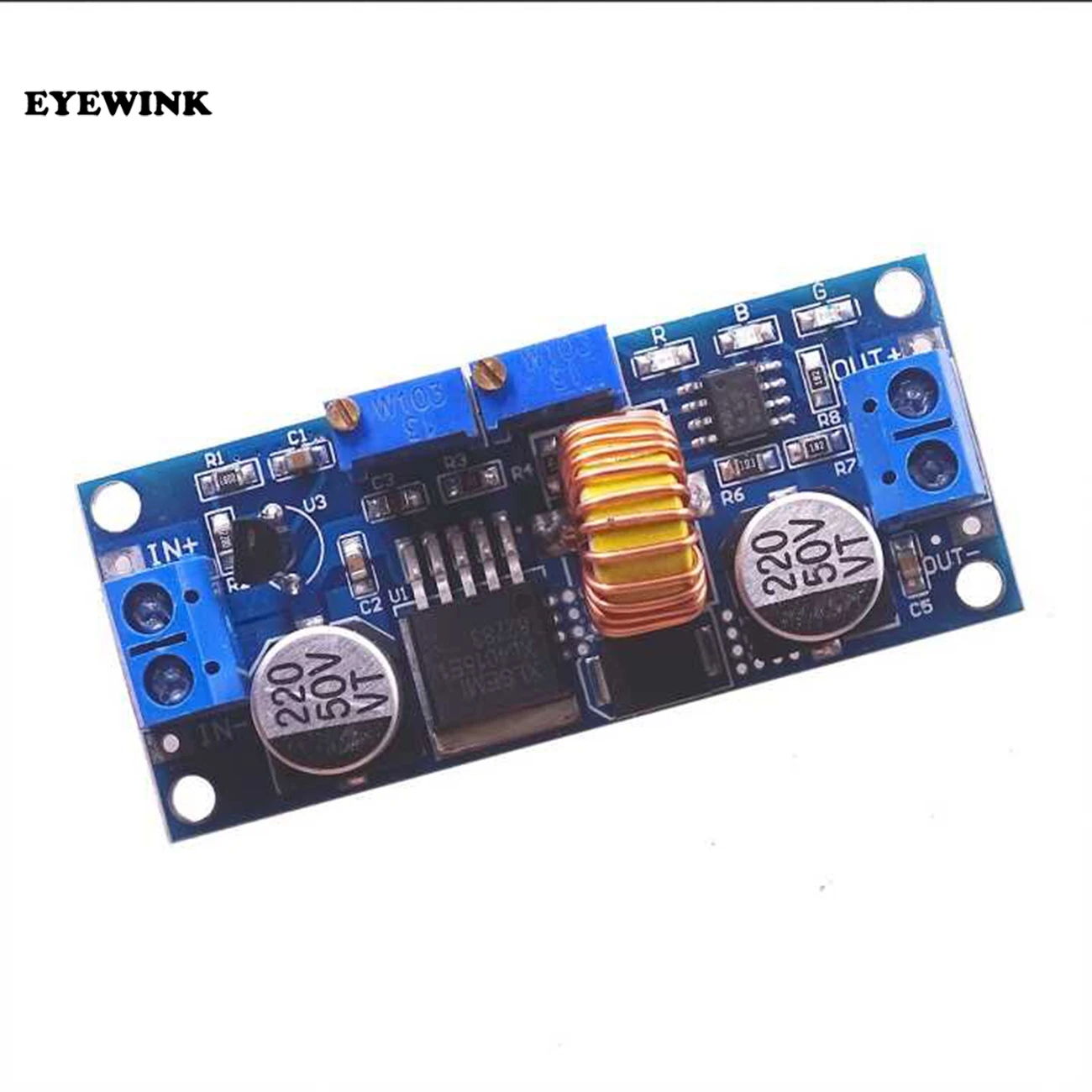

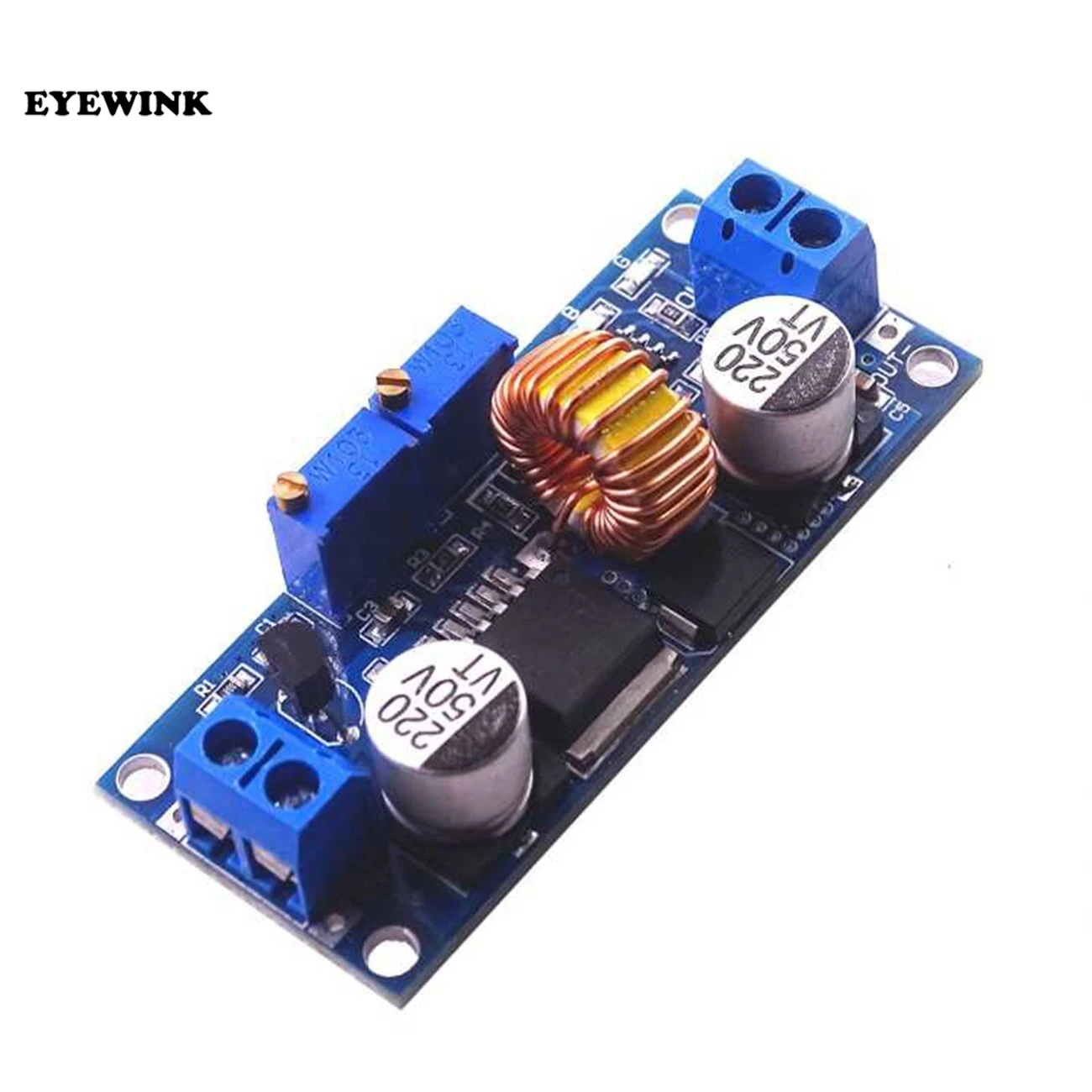

Technologie abati eur pour chargeur lithium – XL4015 – Test et Avis

.
.

Points Clés

• Carte de charge abaisseur de batterie au lithium
• Convertisseur de puissance LED
• Chargeur au lithium
• Technologie abaisseur
• XL4015, 5A DC à DC CC CV, 1PC

Description du produit

Lorsque vous utilisez le produit, les entrées et sorties du module à isoler du sol.

Spécifications

• Gamme de tension d’entrée: 6-38VDC (remarque: tension d’entrée ne dépassant pas 38 V)
• Gamme de tension de sortie: 1.25-36VDC réglable
• Courant de sortie: 0-5A
• Puissance de sortie: 75 W
• Haute efficacité jusqu’à 96%
• Fonction d’arrêt thermique intégrée
• Fonction de limite de courant intégrée
• Fonction de protection courte de sortie intégrée
• Protection de polarité inverse d’entrée: aucune (si nécessaire, diode à courant élevé en série avec l’entrée)
• L x L x H = 61.7*26.2*15mm
• Poids: 20g

Application

Utiliser comme modules abaisseur avec des capacités de protection contre les surintensités

• Ajustez le potentiometerrdquo de ldquovoltage de sorte que la tension de sortie atteigne la valeur que vous souhaitez
• Utilisez un multimètre pour mesurer le courant de court-circuit de sortie avec 10A stalles, tout en régulant le potentiometerrdquo ldquocurrent de sorte que le courant de sortie atteigne une valeur prédéterminée de protection contre les surintensités. (Par exemple, le compteur affiche la valeur actuelle de 4A, alors vous pouvez utiliser le module à un courant maximum de 4A)
• Connecté à la charge

Utiliser comme chargeur de batterie

• Assurez-vous que vous devez charger la tension de flotteur de batterie et le courant de charge; (si les paramètres de lithium 3.7 V/2200 mAh, alors la tension de flotteur est 4.2 V, le courant de charge maximum 1C, ie 2200mA)
• Dans des conditions à vide, ajustez le potentiometerrdquo de ldquoVoltage de sorte que la tension de sortie atteigne la tension de flotteur; (si à la batterie au lithium rechargeable de 3.7 V, la tension de sortie peut être ajustée à 4.2 V)
• Utilisez un multimètre pour mesurer le courant de court-circuit de sortie avec 10A stalles, tout en régulant le potentiometerrdquo ldquocurrent de sorte que le courant de sortie atteigne une valeur de courant de charge prédéterminée

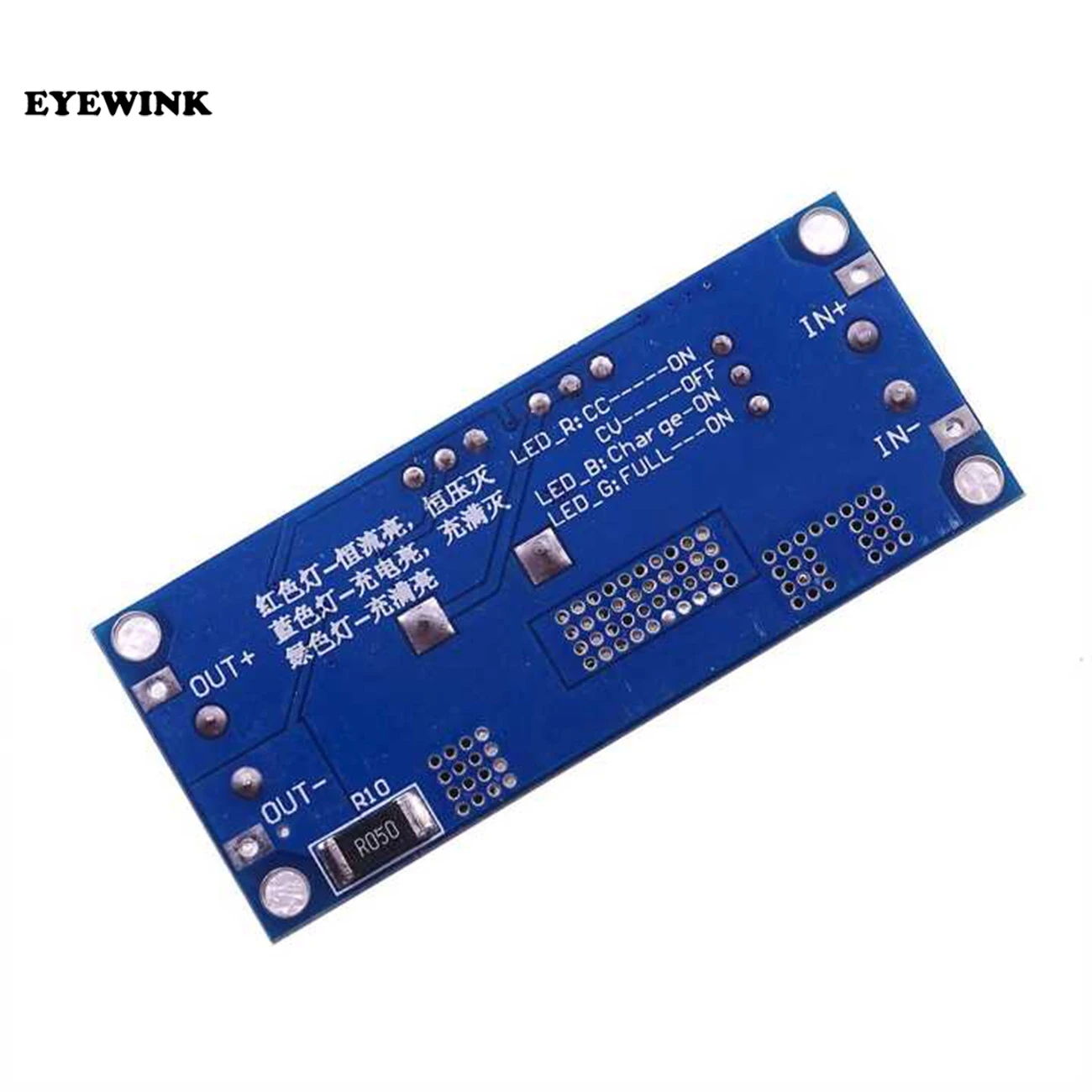

• Le défaut d’usine actuel de lampe de tour de Charge est 0.1 fois le courant de charge; (la batterie pendant le courant de charge est progressivement réduite, si le réglage de courant de Charge est 1A, alors quand le courant de charge est inférieur à 0,1A, lumières bleues éteintes, le voyant vert est allumé, ce qui signifie que la batterie est complètement chargée)
• Connecté à la charge de la batterie

Utiliser comme module de pilote à courant constant LED

• Ajustez le potentiometerrdquo ldquovoltage de sorte que la tension de sortie atteigne la valeur souhaitée
• Utilisez un multimètre pour mesurer le courant de court-circuit de sortie avec 10A stalles, tout en régulant le potentiometerrdquo ldquocurrent de sorte que le courant de sortie atteigne un courant de fonctionnement de LED prédéterminé
• Connectez LED, travaillez

Que pensent les clients du produit ?

Il n’y a pas encore d’avis pour ce produit. Cependant, nous pouvons vous indiquer les avantages et les limitations basés sur la description du produit.

Avantages

• Large gamme de tension d’entrée et de tension de sortie réglable
• Haute efficacité jusqu’à 96%
• Fonction d’arrêt thermique intégrée
• Fonction de limite de courant intégrée
• Fonction de protection courte de sortie intégrée

Limitations

• La protection de polarité inverse d’entrée n’est pas intégrée, une diode à courant élevé doit être utilisée en série avec l’entrée si nécessaire
• Pas encore d’avis clients disponibles

Avis personnel

Le module de charge abaisseur de batterie au lithium et convertisseur de puissance LED XL4015 semble être un produit polyvalent avec plusieurs applications possibles. Ses spécifications indiquent une large gamme de tension d’entrée et la possibilité de régler la tension de sortie, ce qui offre une grande flexibilité dans son utilisation.

De plus, ses caractéristiques telles que la haute efficacité, les fonctions d’arrêt thermique, de limite de courant et de protection courte de sortie intégrées sont des atouts importants pour assurer la sécurité et la
