STM32 ARM Development Board for Arduino – Test et Avis

Blog > STM32 ARM Development Board for Arduino – Test et Avis

.
.

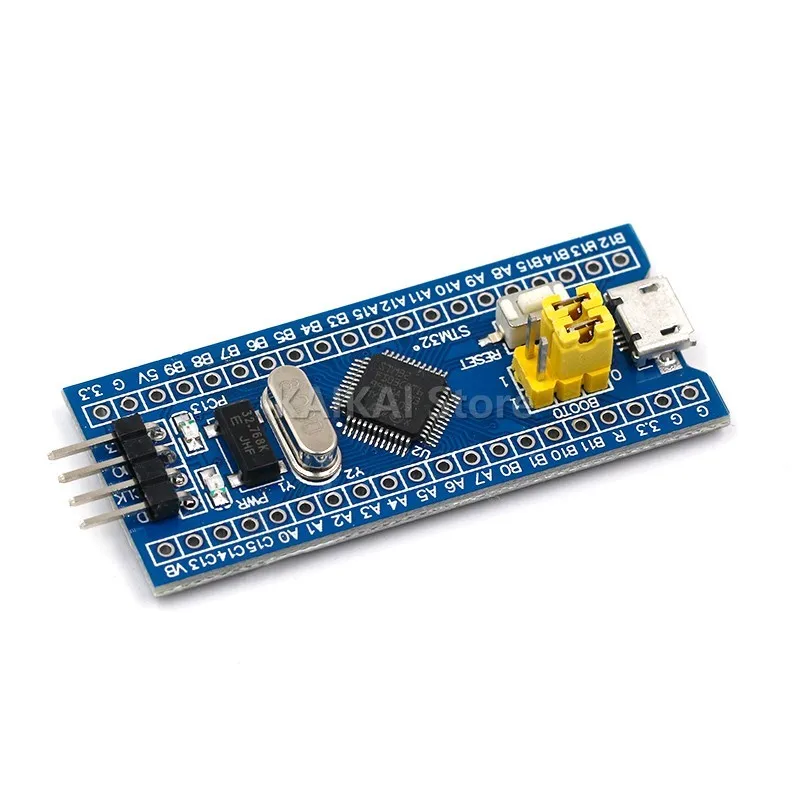

Module de carte de développement de système Minimum STM32 ARM pour Arduino

Points Clés

CaractéristiquesDescription
Type d’emballageLQFP
Nombre de broches48
NoyauCortex-M3
Fréquence de fonctionnement72MHz
Ressources de stockage64K Byte Flash, 20KByte SRAM
Ressources d’interface2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports d’E/S
Conversion analogique-numérique2x ADC (12 bits/16 canaux)
Minuteries3 minuteries générales et 1 minuterie avancée
Téléchargement du débogageInterface de débogage JTAG / SWD
Régulateur 3.3VSortie maximale de 300mA

STM32F103C8T6 diffère de STM32F103C6T6

La carte ARM STM32F103C8T6 est une puce de base basée sur la carte de base CS32F103C8T6 ARM. Elle possède les caractéristiques suivantes :

  • La carte est basée sur le circuit MCU le plus basique, avec un circuit de cristal 8M et 32768, et un circuit d’alimentation USB.
  • La carte de base est divisée en deux rangées pour accéder à tous les ports d’E/S.
  • Elle dispose d’une interface de téléchargement de débogage de simulation SWD, simple et pratique, avec une vitesse de débogage élevée.
  • Elle utilise une interface USB Mirco pour la communication USB et l’alimentation, compatible avec l’interface de chargeur de téléphone portable Android.
  • Elle est équipée d’un cristal RTC Epson pour un démarrage facile et plus de stabilité.
  • Elle possède une double broche, mais la broche par défaut n’est pas soudée. L’utilisateur peut choisir sa propre direction de soudage en fonction de ses besoins.
  • Elle peut être compilée avec Keil ou le compilateur IAR et peut être téléchargée via les procédures J-Link ou USART1.

Description de la puce :

La STM32F103C8T6 est une puce de type LQFP avec 48 broches. Elle est basée sur le noyau Cortex-M3 et fonctionne à une fréquence de 72MHz. Elle dispose de 64K octets de mémoire flash et de 20K octets de RAM. Elle offre une grande variété de ressources d’interface, notamment 2x SPI, 3x USART, 2x I2C, 1x CAN et 37x ports E/S. Elle est également dotée de 2 convertisseurs analogique-numérique (ADC) 12 bits/16 canaux, de 3 minuteries générales et d’1 minuterie avancée. Elle prend en charge le téléchargement et le débogage via l’interface JTAG / SWD.

Description de l’interface :

La carte de développement STM32F103C8T6 dispose de plusieurs interfaces :

  • Interface SWD : prend en charge la simulation, le téléchargement et le débogage.
  • Interface USB Mirco : alimentation et communication USB, ne prend pas en charge le téléchargement.
  • Interface USART1 : utilisée pour le téléchargement du programme ou pour la communication.
  • Interface de broche MCU : conduit toutes les broches de port E/S, facile à connecter avec les périphériques.
  • Interfaces d’entrée et de sortie d’alimentation 5V et 3.3V : couramment utilisées dans l’alimentation externe ou avec d’autres modules.
  • Bouton de réinitialisation : permet de réinitialiser la puce pour le programme utilisateur.
  • LED d’alimentation (PWR) : indique l’état de l’alimentation.
  • LED utilisateur (PC13) : utilisée pour faciliter les tests de sortie E/S ou pour indiquer l’exécution du programme.
  • Saut de sélection du mode de programmation : permet de choisir le mode de programmation entre la mémoire flash de l’utilisateur, la SRAM ou la mémoire système.
  • Cristal 8M : utilisé pour régler la fréquence du système à 72MHz.
  • Cristal 768K : utilisé pour le RTC intégré ou pour l’étalonnage.

L’autre description d’appareil :

La carte de développement STM32F103C8T6 est équipée d’une LED d’alimentation qui indique l’état de l’alimentation. Elle dispose également d’une LED utilisateur (PC13) utilisée pour faciliter les tests de sortie E/S ou pour indiquer l’exécution du programme.

Points Clés

CaractéristiquesDescription
Type d’emballageLQFP
Nombre de broches48
NoyauCortex-M3
Fréquence de fonctionnement72MHz
Ressources de stockage64K Byte Flash, 20KByte SRAM
Ressources d’interface2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports d’E/S
Conversion analogique-numérique2x ADC (12 bits/16 canaux)
Minuteries3 minuteries générales et 1 minuterie avancée
Téléchargement du débogageInterface de débogage JTAG / SWD
Régulateur 3.3VSortie maximale de 300mA

Ce que pensent les clients du produit

Il n’y a pas encore d’avis de clients sur ce produit.

Avis personnel

Le module de carte de développement de système Minimum STM32 ARM pour Arduino est un excellent choix pour les développeurs qui utilisent la plateforme Arduino. Il offre de nombreuses fonctionnalités et ressources d’interface, ce qui le rend adapté à un large éventail d’applications. La
