Shield IO pour Ardu37Pro Mini XH – Test et Avis

Points Clés

• Compatible avec la carte Arduino Pro Mini
• Étend les ports de connexion
• Facilité d’utilisation avec les produits OPEN-SMART
• Prises colorées pour faciliter la connexion
• Inclut des prises pour différents capteurs et modules

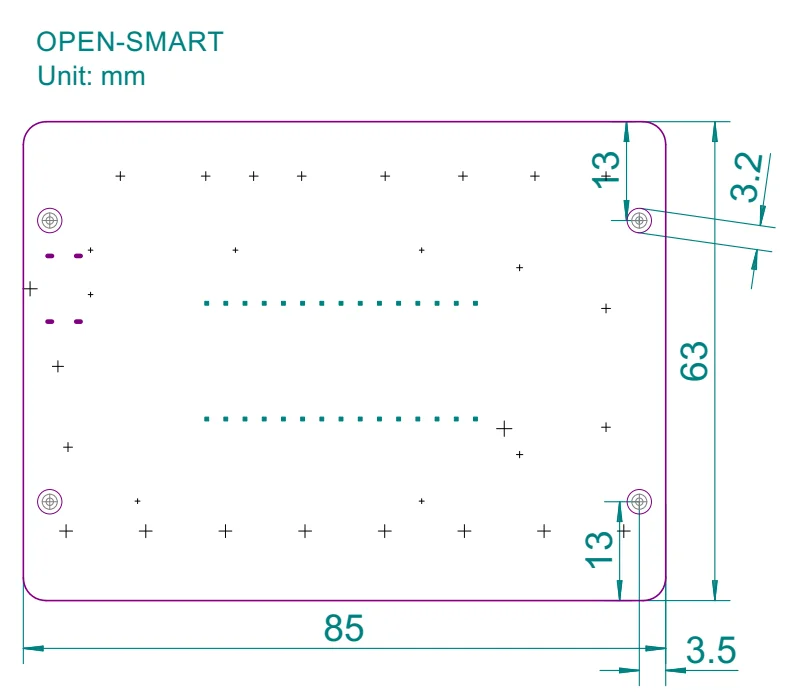

• Dimensions compactes

Description

Si vous souhaitez passer une commande groupée indiquant que le stock n’est pas suffisant, veuillez nous contacter.

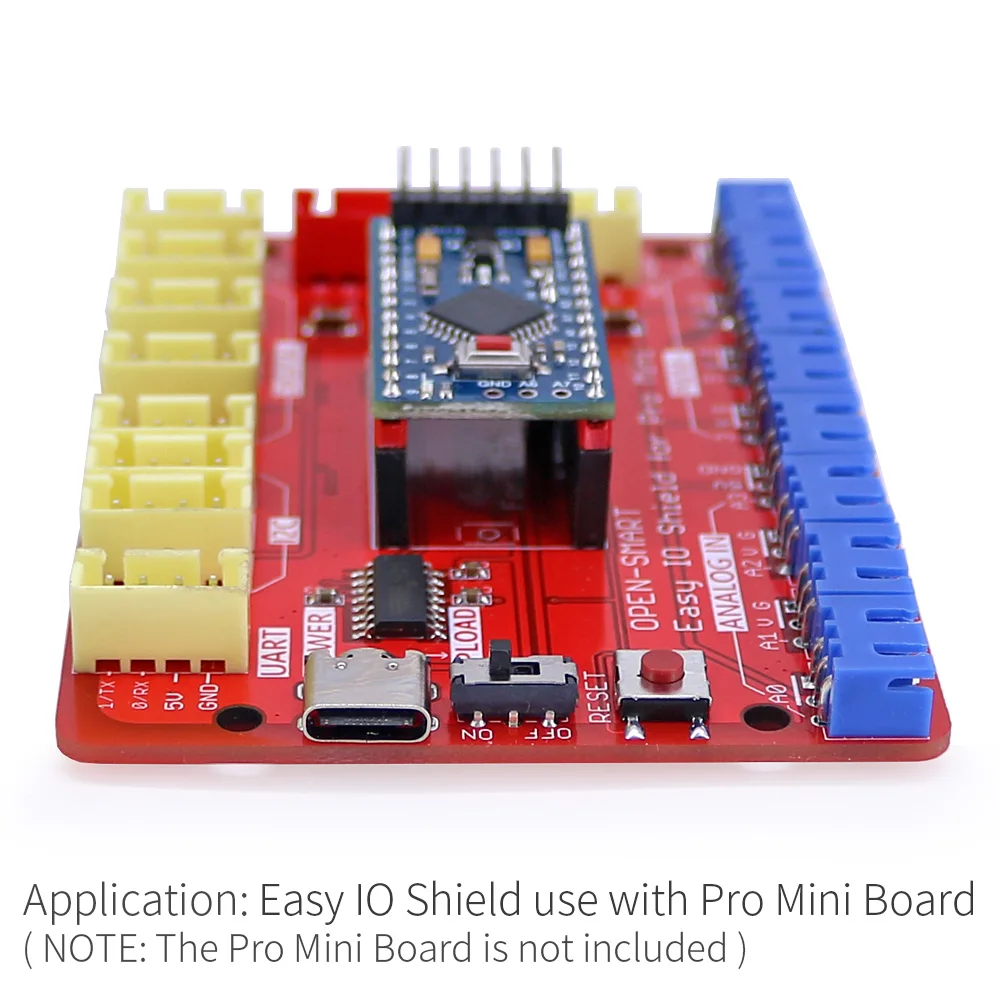

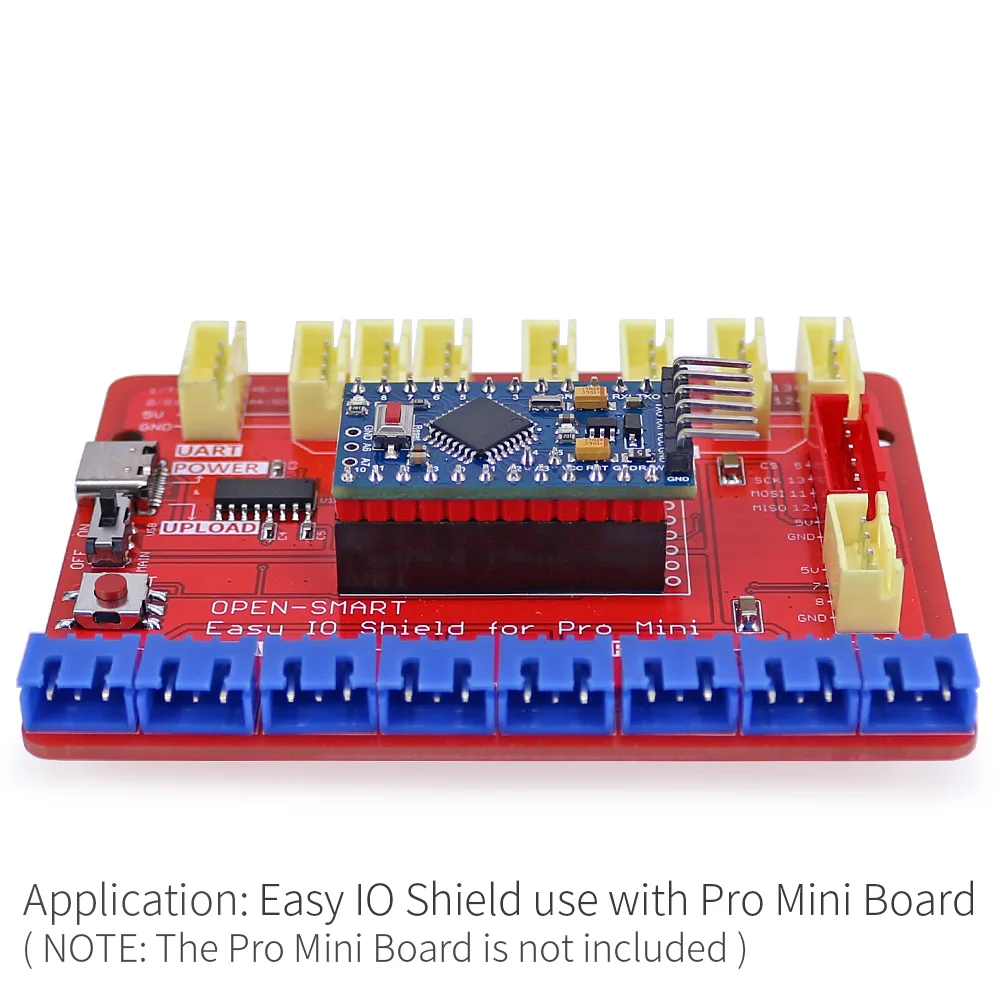

Ce bouclier d’extension Easy IO est compatible avec la carte Arduino Pro Mini.

C’est un pont de connexion entre le module de bloc de construction électronique et la carte.

Il étend le port SPI, UART, I2C, PWM et broches d’entrée analogiques des modules à la carte et accélère la progression du développement du projet.

Il est facile de brancher les produits OPEN-SMART avec un câble XH à ce blindage et il n’est pas nécessaire de faire attention à la connexion. Il est donc idéal pour les établissements de formation et l’éducation à la programmation visuelle.

• Vous pouvez également acheter le kit Easy IO Shield pour Pro Mini ici

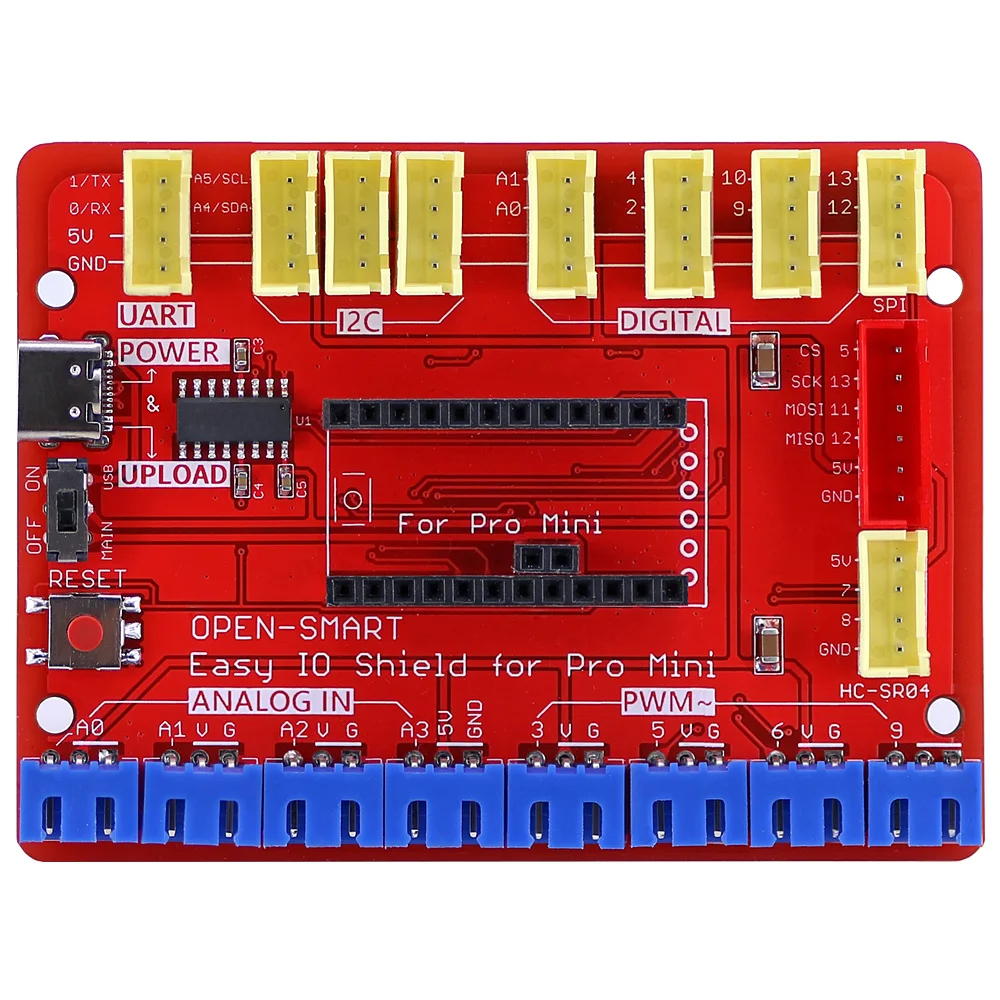

Caractéristiques

-Compatible pour Arduino Pro Mini;

-USB CH340C à bord à UART IC;

-USB de type C à bord: peut alimenter et télécharger le code vers pro mini;

-Commutateur intégré pour sélectionner si l’alimentation provient de l’USB typeC ou de la carte.

-Bouton de réinitialisation approprié à bord.

-Toutes les prises à bord sont XH 2.54mm pitch;

-Numéro de prise I2C: 3;

-Numéro de prise UART: 1;

-Prise matérielle SPI: 1, pour le module de carte TF pour stocker certaines informations;

-Numéro de prise 3PIN: 8;

-Numéro de prise 4PIN: 9;

-Prise 4PIN intégrée pour module de capteur à ultrasons HC-SR04;

-Numéro de prise d’entrée analogique: 4(A0, A1, A2, A3), peut également être une entrée/sortie numérique;

-Numéro de prise de sortie PWM: 4(D3, D5, D6, D9).

-Prise colorée: 3 broches sont bleues, 4 broches sont jaunes, 6 broches sont rouges.

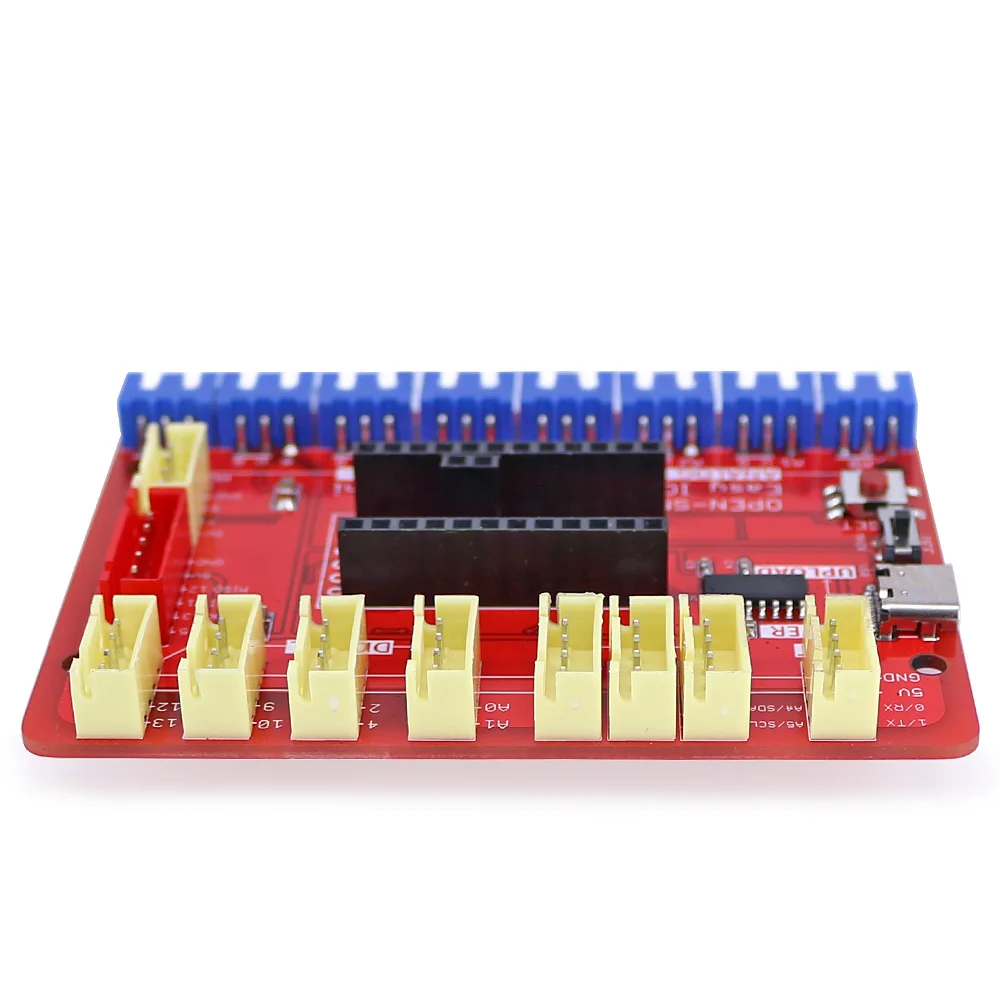

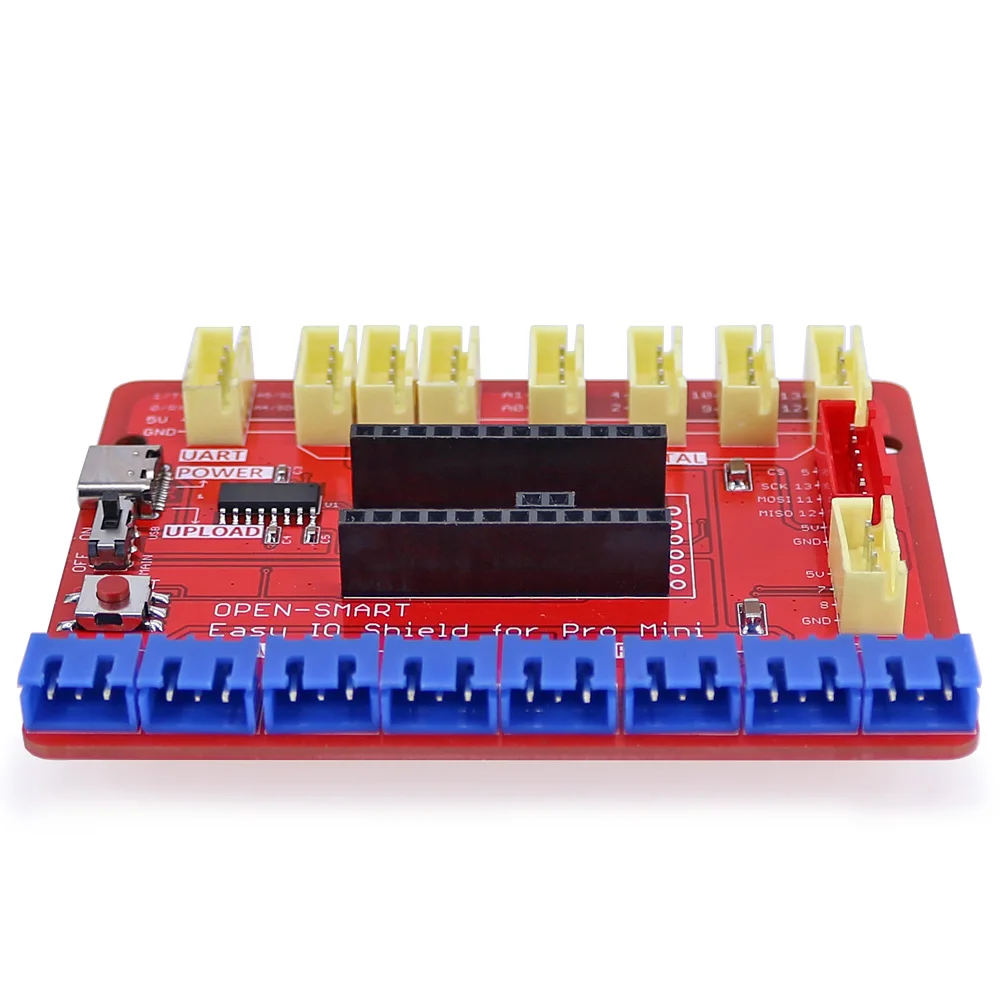

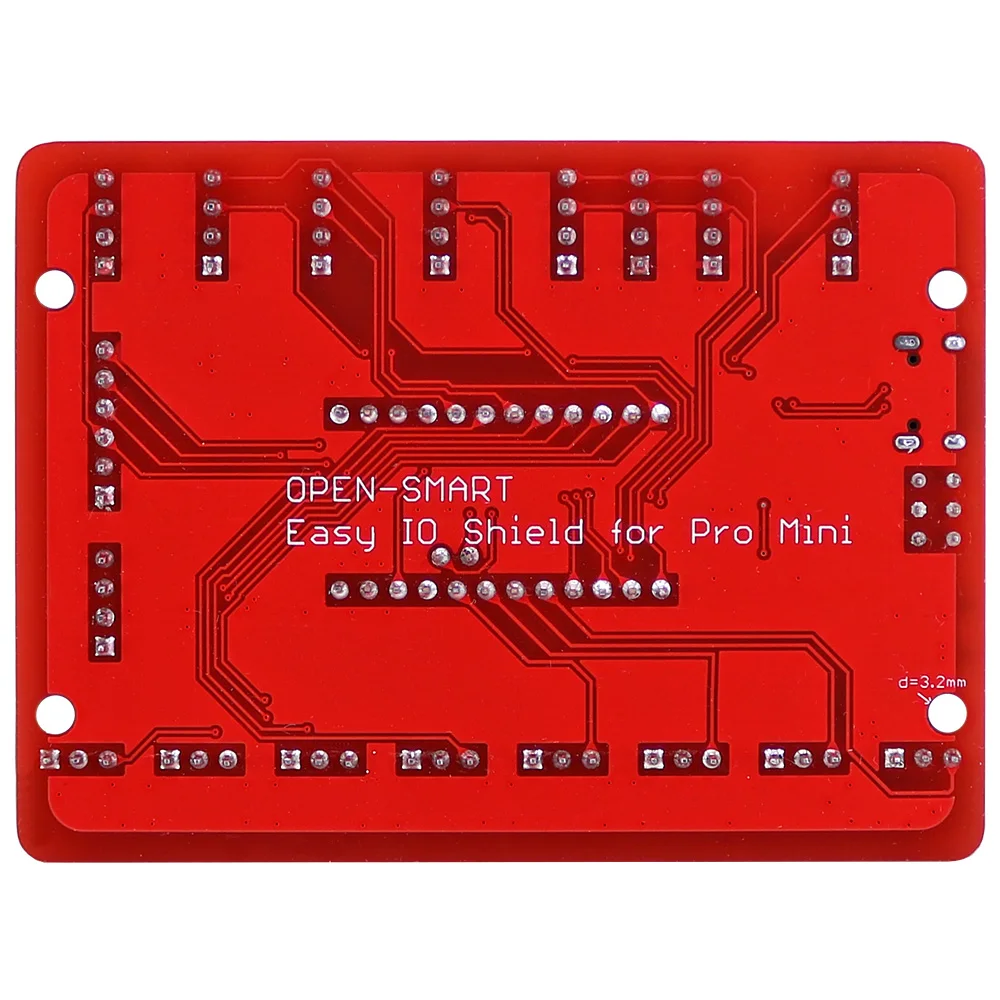

Photos

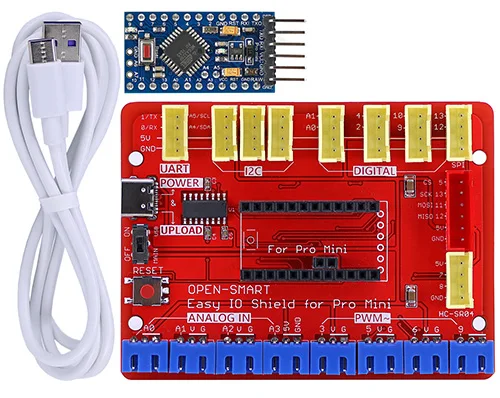

Liste des Pièces

1 x Conseil

Que pensent les clients du produit ?

Aucun avis client disponible pour le moment.

Avis

Basé sur la description du produit, l’Open-Smart Easy IO Shield pour Ardu37Pro Mini semble être un accessoire très pratique pour étendre les fonctionnalités de la carte Arduino Pro Mini. Sa compatibilité, ses nombreuses prises et son design facilitent la connexion
