“RTC pour Ardu37Raspberry Pi: horloge technique” – Test et Avis

Blog > “RTC pour Ardu37Raspberry Pi: horloge technique” – Test et Avis

.
.

Points Clés

Taille38mm (L) * 22mm (W) * 14mm (H)
Poids8g
Tension de fonctionnement3.3-5.5V
Puce d’horlogeDS3231
Précision de l’horloge2ppm
Puces mémoireAT24C32
Générateur d’horloge en temps réelOui
Puce capteur de températureOui
Interface de bus IICOui
Peut être mis en cascadeOui

Test et Avis

Paramètres du module

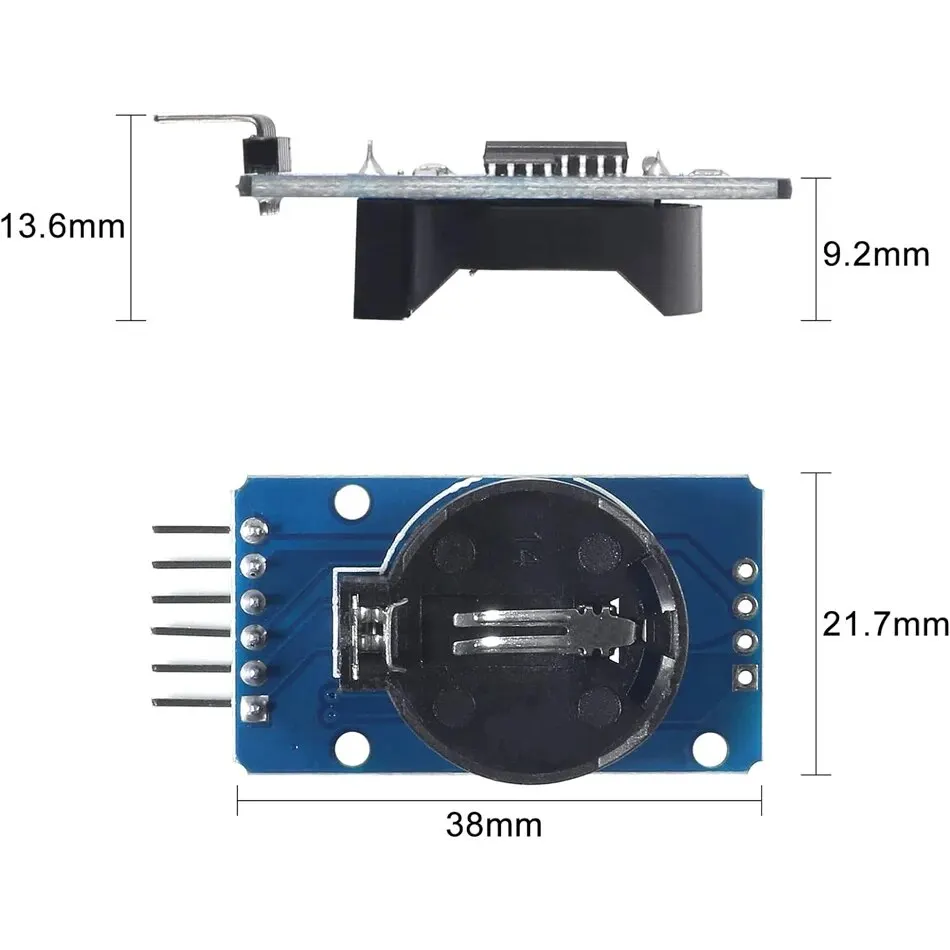

  • Taille: 38mm (L) * 22mm (W) * 14mm (H)
  • Poids: 8g
  • Tension de fonctionnement: 3.3-5.5V
  • Puce d’horloge: DS3231
  • Précision de l’horloge: plage de 0 à 40 ℃, précision 2ppm, l’erreur était d’environ 1 minute
  • Puces mémoire: AT24C32 (capacité de stockage 32K)
  • Générateur d’horloge en temps réel secondes, minutes, heures, jour, date, mois et année. Et fournir une
    compensation valable jusqu’à l’année 2100 année bissextile
  • Puce capteur de température est livré avec une précision de ± 3 ℃
  • Interface de bus IIC, vitesse de transmission maximale de 400KHz (tension de fonctionnement de 5V)
  • Peut être mis en cascade avec d’autres appareils IIC, les adresses 24C32 peuvent être court-circuitées
    A0/A1/A2 modifier l’adresse par défaut est 0x57

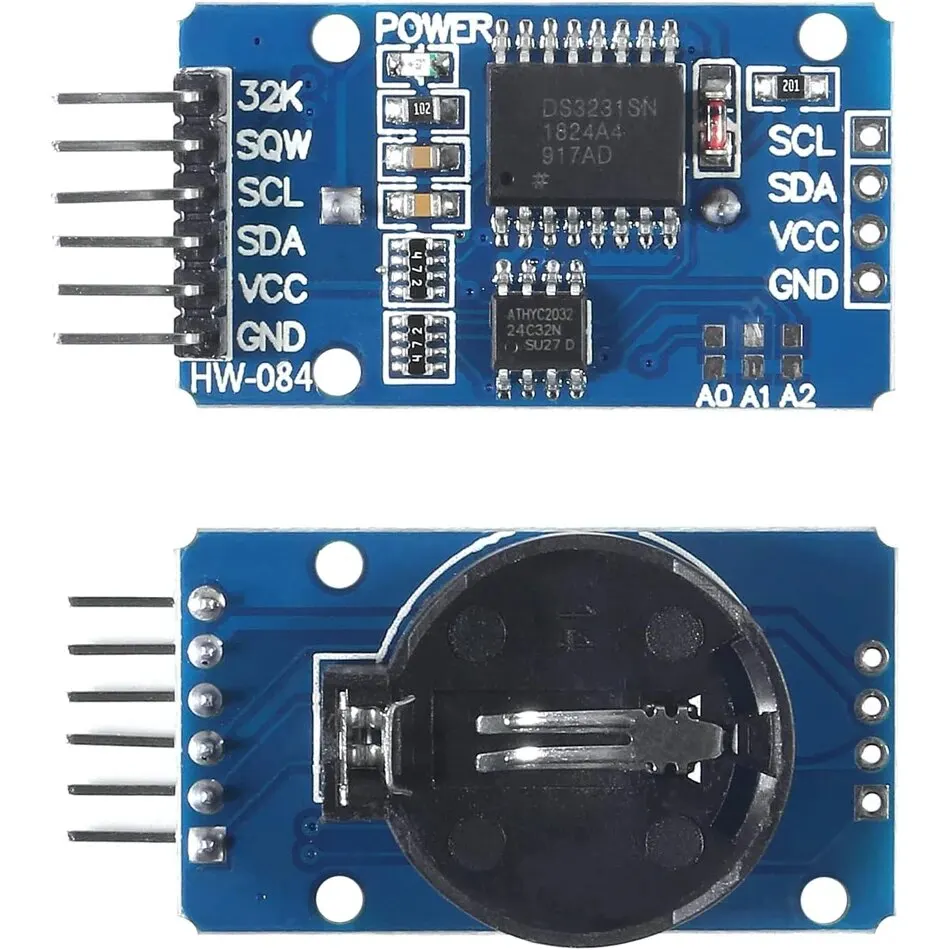

Description de Pin

  • 32KHz: sortie 32KHz
  • SQW: Basse interruption active ou sortie d’onde carrée
  • SCL: Entrée d’horloge série
  • SDA: Données série I/O
  • VCC: Broche d’alimentation CC
  • GND: Sol

Instructions de câblage

  • SCL → A5
  • SDA → A4
  • VCC → 5V
  • GND → GND

Le paquet comprend

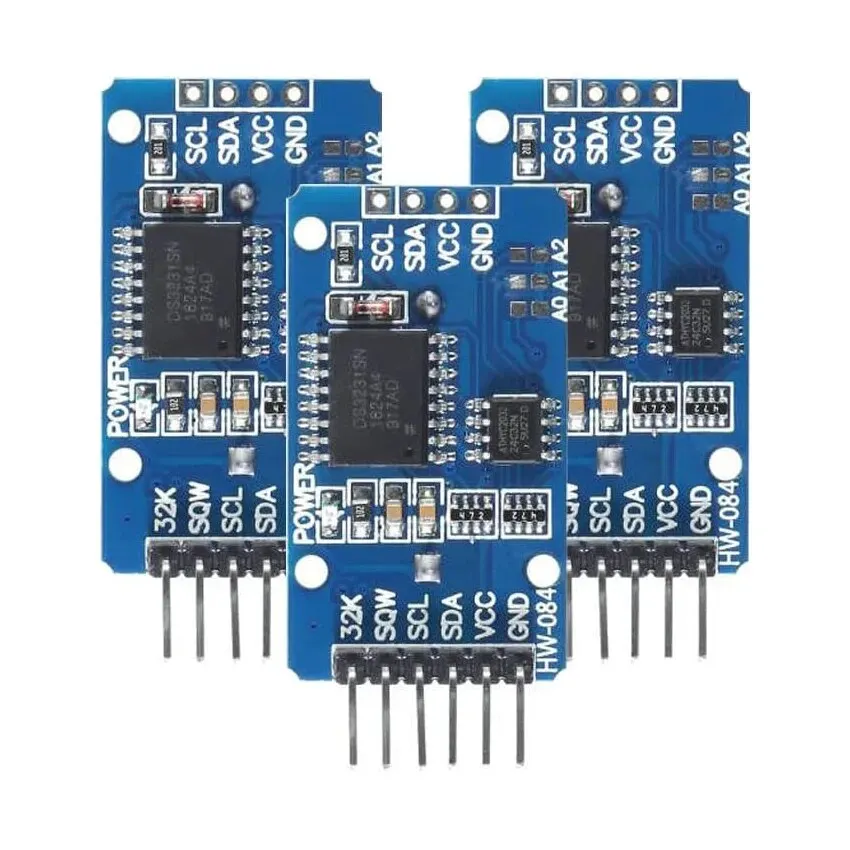

  • 3 X DS3231 Module d’horloge





Que pensent les clients du produit ?

Il n’y a pas encore d’avis sur ce produit. Cependant, d’après sa description, il présente plusieurs avantages
tels qu’une précision horaire élevée et une capacité de stockage de 32K pour les données. En revanche, il peut
présenter des limitations en terme de compatibilité avec d’autres appareils.

Avis de l’expert

D’après la description du produit, la carte RTC pour Ardu37Raspberry Pi semble être un choix intéressant pour
ceux qui recherchent une horloge technique précise et fiable. La puce d’horloge DS3231 offre une précision de 2ppm
et une compensation valable jusqu’à l’année 2100. De plus, la présence d’une puce capteur de température avec une
précision de ± 3 ℃ peut être utile dans certaines applications. L’interface de bus IIC permet une connexion
facile avec d’autres appareils compatibles.

FAQ

Aucune question fréquente n’a été posée pour le moment.
