“Refroidisseur thermoélectrique Peltier pour production d’énergie” – Test et Avis

Blog > “Refroidisseur thermoélectrique Peltier pour production d’énergie” – Test et Avis

.
.

Points Clés

  • Refroidisseur thermoélectrique puissant
  • Technologie de plat de Peltier pour une production d’énergie efficace
  • Dimensions compactes de 40x40mm, facile à installer
  • Capable de refroidir jusqu’à 65W avec une tension de 12V et un courant de 5.8A
  • Utilisation polyvalente dans les domaines de l’alimentation et des boissons, de l’automobile, de la science, etc.

Description du Produit

Spécification

  • Origine: Chine continentale
  • Type: Module
  • Condition: Nouveau
  • Numéro de modèle: Circuits intégrés

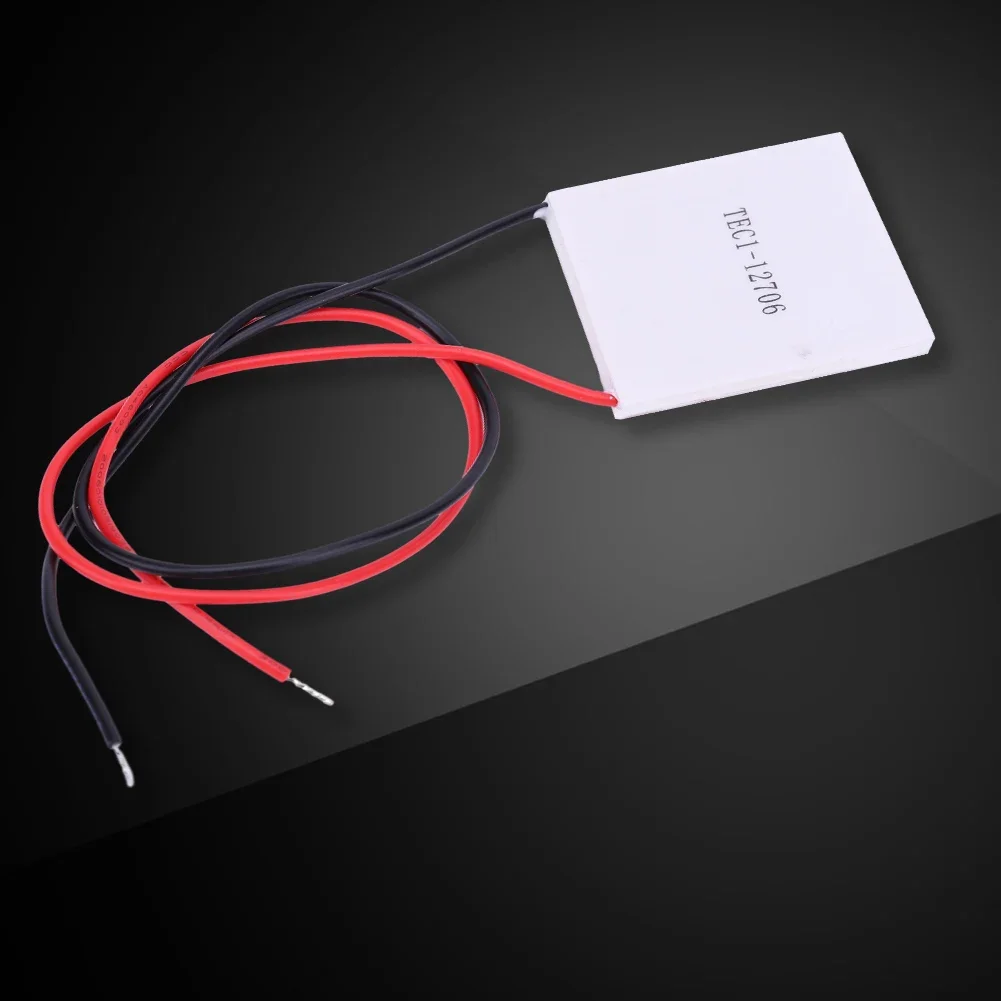

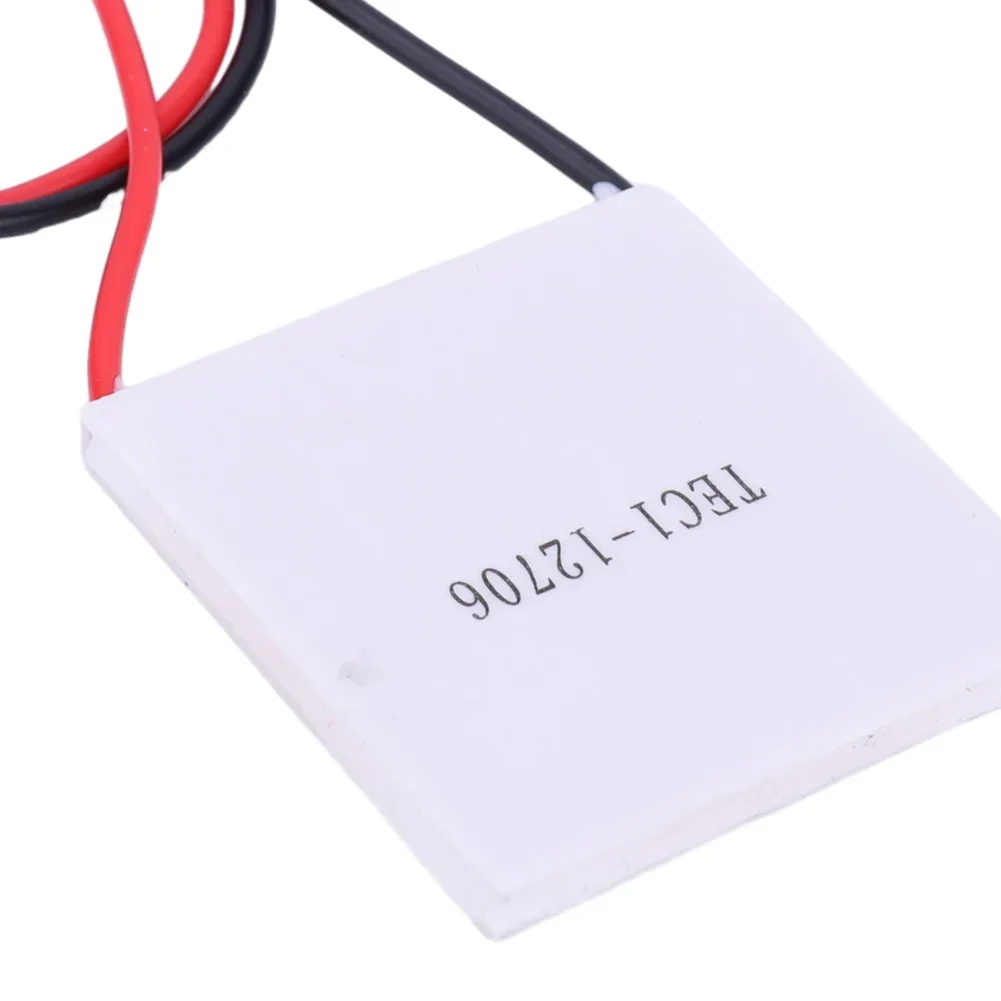

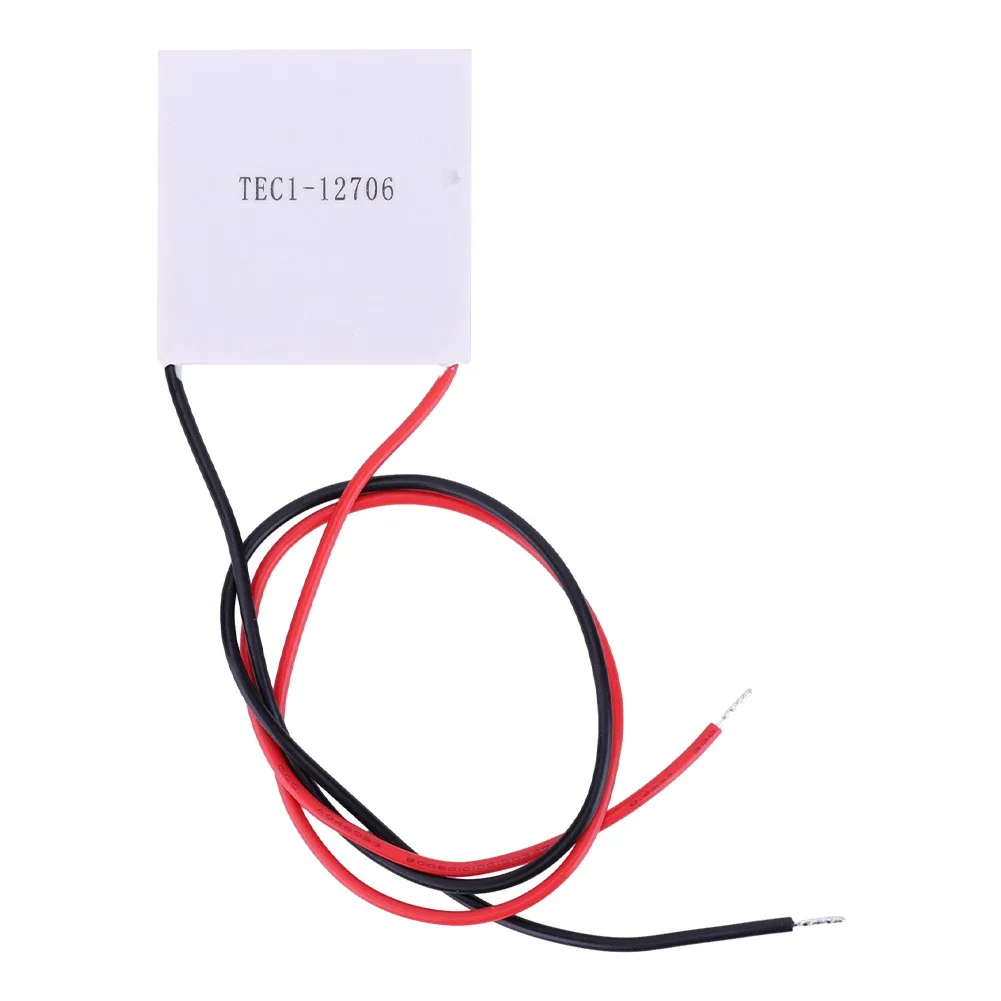

  • Modèle de puce: TEC1-12706

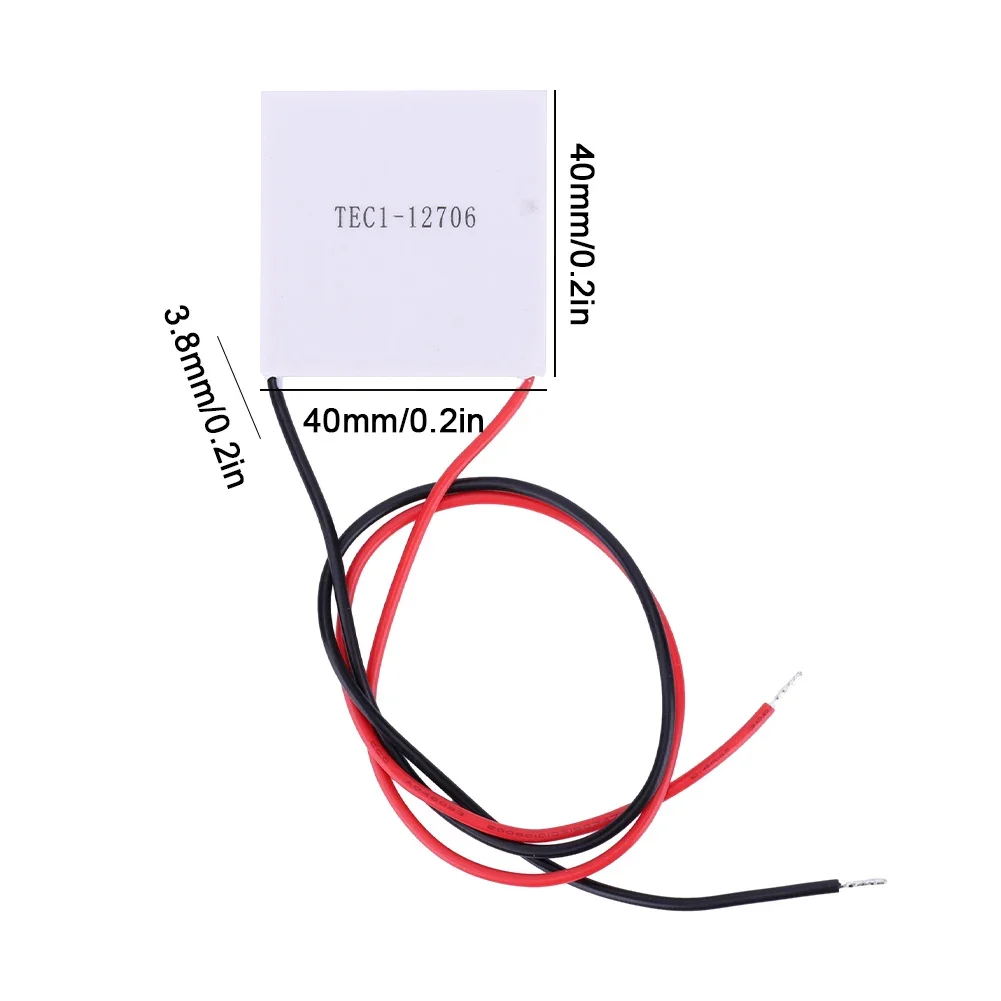

  • Dimensions: 40x40x3.8mm, 127 couples d’éléments
  • Spécifications du fil: Longueur du fil d’environ 300 ± 5mm, fil standard RV avec une seule tête étamée de 5mm
  • Résistance interne: 2.1-2.5 (testé à la température environnementale de 23 ± 1 ℃, en utilisant 1kHz AC)
  • Différence de température maximale: Tmax(Qc-0) au-dessus de 60 ℃
  • Courant de fonctionnement: Imax = 5.8A (environ 4.5A basé sur la tension constante de 12V et la capacité de dissipation thermique)
  • Tension nominale: DC12V (Vmax: 15V, courant de démarrage 5.8A)
  • Puissance de refroidissement: Qcmax 58-65W
  • Pression de montage: 85N/cm2
  • Environnement de fonctionnement: Plage de température -55 ℃ à 83 ℃ (les températures ambiantes excessivement élevées affectent directement l’efficacité de refroidissement)
  • Processus d’encapsulation: Étanchéité en caoutchouc de silicone standard 704 sur les bords
  • Norme d’emballage: Emballage de boîte de mousse, conditions de stockage avec la température environnementale de-
  • Conditions de stockage: -40 ℃ à 60 ℃

Domaines d’application

  • Réfrigérateurs pour services alimentaires et boissons
  • Boîtes de refroidissement portables pour voiture
  • Systèmes de refroidissement liquide
  • Stabilisateurs de température
  • Refroidisseurs CPU et instruments scientifiques
  • Photonique et systèmes médicaux

Utilisation

Comment réaliser le refroidissement?

  1. Préparez les composants suivants: plaque de refroidissement, dissipateur de chaleur, graisse thermique, coussin isolant et alimentation.
  2. Appliquez de la graisse thermique sur les surfaces de refroidissement et de chauffage de la plaque de refroidissement.
  3. Installez la plaque de refroidissement sur le dissipateur de chaleur, en plaçant un coussin isolant entre les deux.
  4. Serrez les vis, mettez sous tension et commencez à refroidir.

Remarque

  • La plaque de refroidissement fonctionne avec un refroidissement latéral et l’autre chauffage latéral, assurant une dissipation efficace de la chaleur de la surface de chauffage pendant le fonctionnement.
  • Évitez strictement d’alimenter l’appareil pendant plus de 2 secondes sans dissipation thermique appropriée pour éviter la surchauffe et les dommages potentiels. Les acheteurs assument la responsabilité de tout dommage causé par une mauvaise utilisation.
  • Il est essentiel d’appliquer de la graisse thermique lors de l’installation de la plaque de refroidissement sur un dissipateur de chaleur.
  • Le côté avec les marques est la surface froide, tandis que le côté non marqué est la surface chaude.
  • Une installation adéquate d’un dissipateur de chaleur ou d’un dispositif de refroidissement par eau sur la surface absorbant la chaleur est nécessaire pour éviter les dommages.
  • En raison des différents moniteurs et des effets de lumière, la couleur réelle de l’article peut être légèrement différente de la couleur montrée sur les photos. Merci!
  • Veuillez prévoir un écart de mesure de 1 à 2cm en raison de la mesure manuelle
