“Refroidisseur thermoélectrique Peltier pour production d’énergie” – Test et Avis

Spécification:

• Origine: Chine continentale
• Type: Module
• Condition: Nouveau
• Numéro de modèle: Circuits intégrés

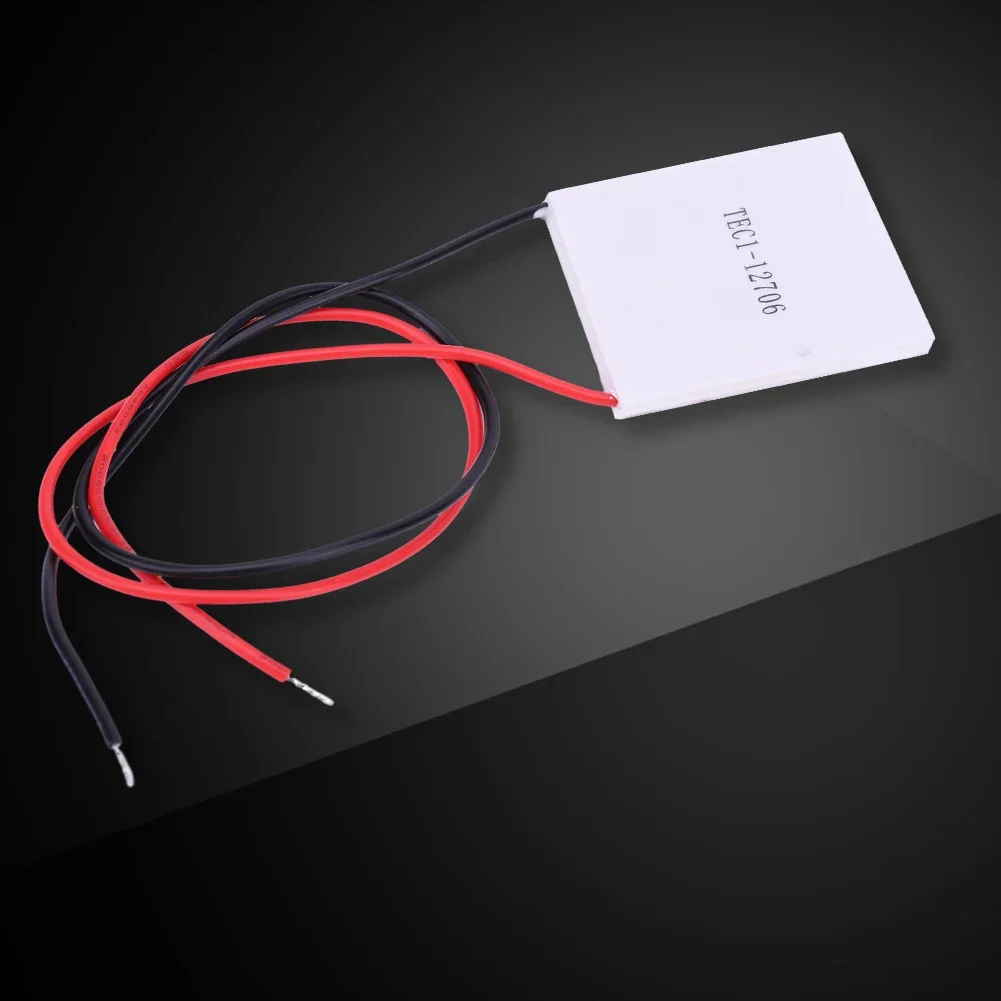

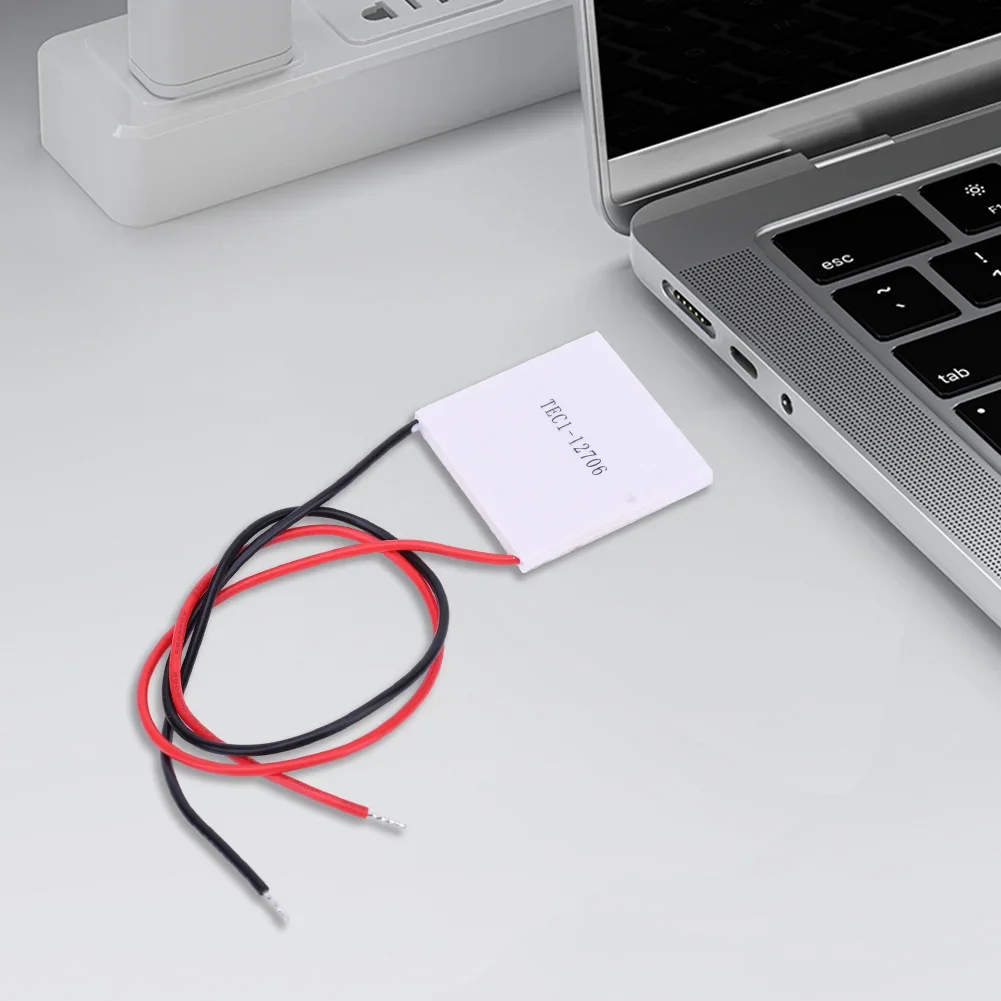

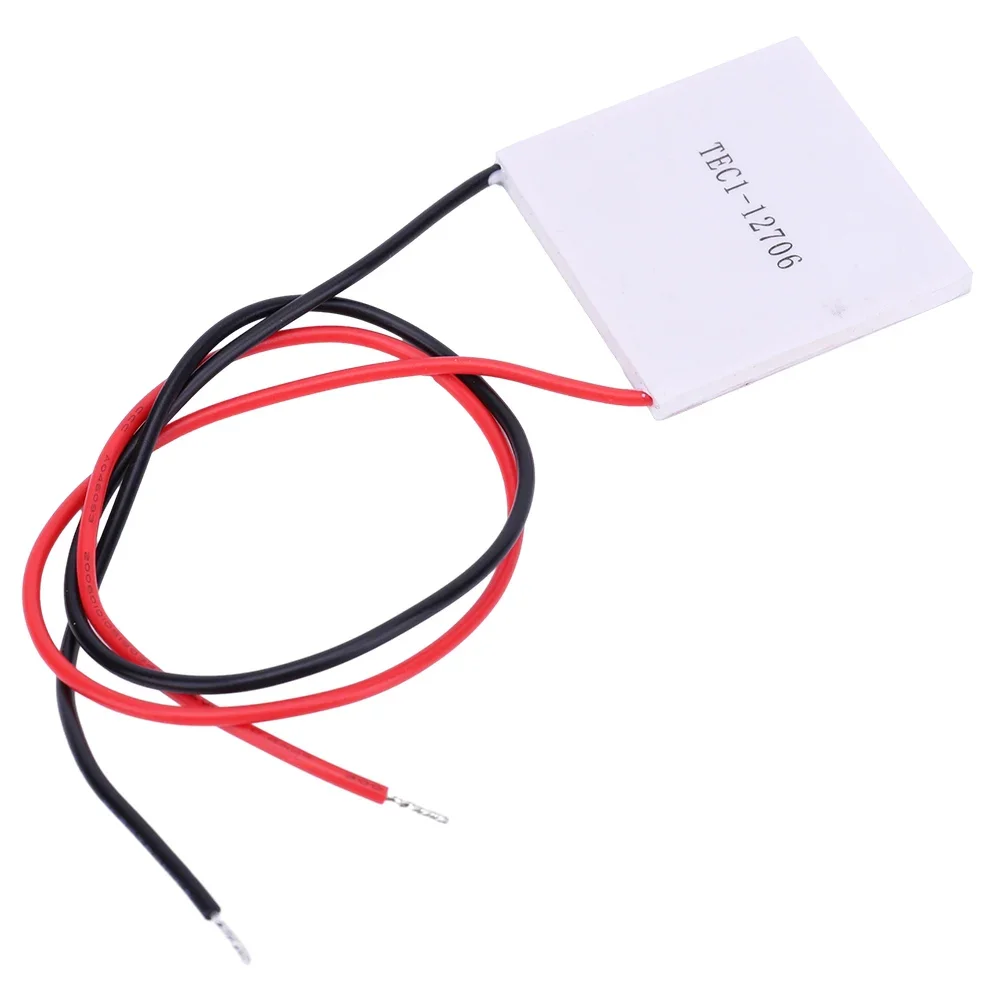

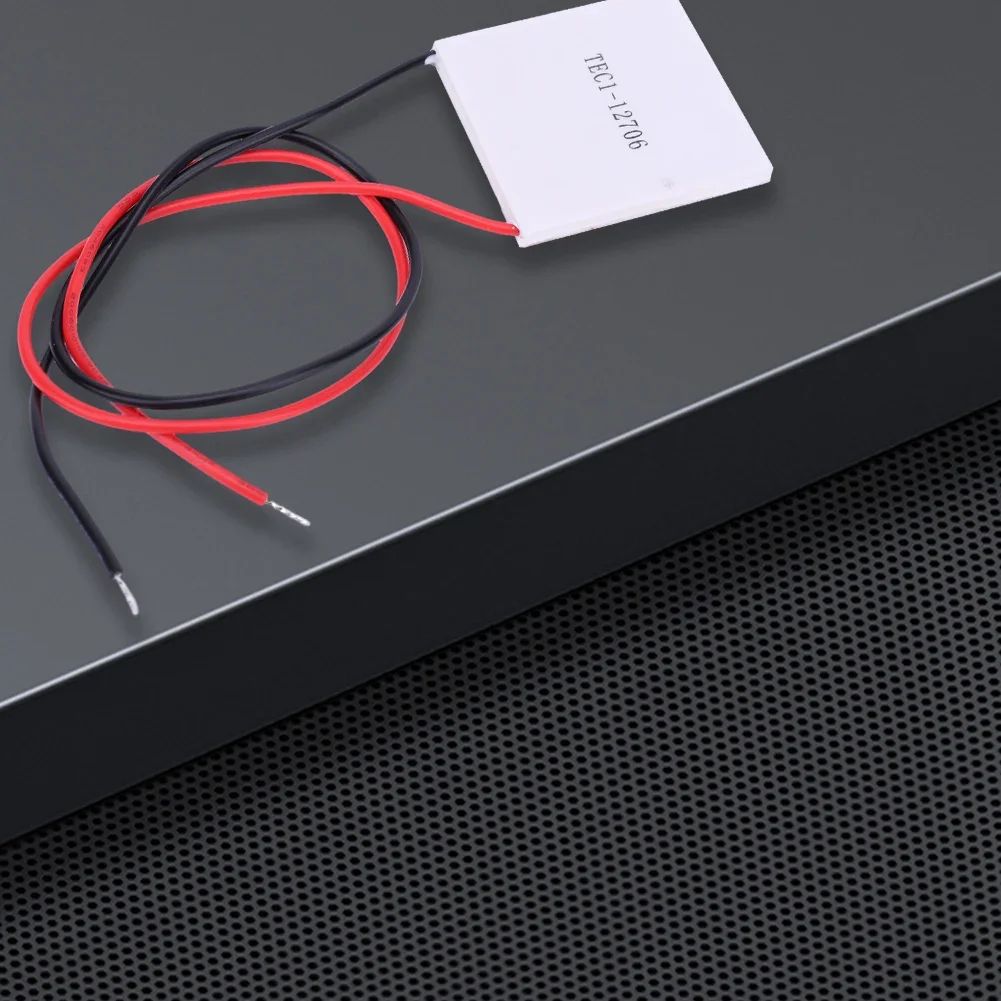

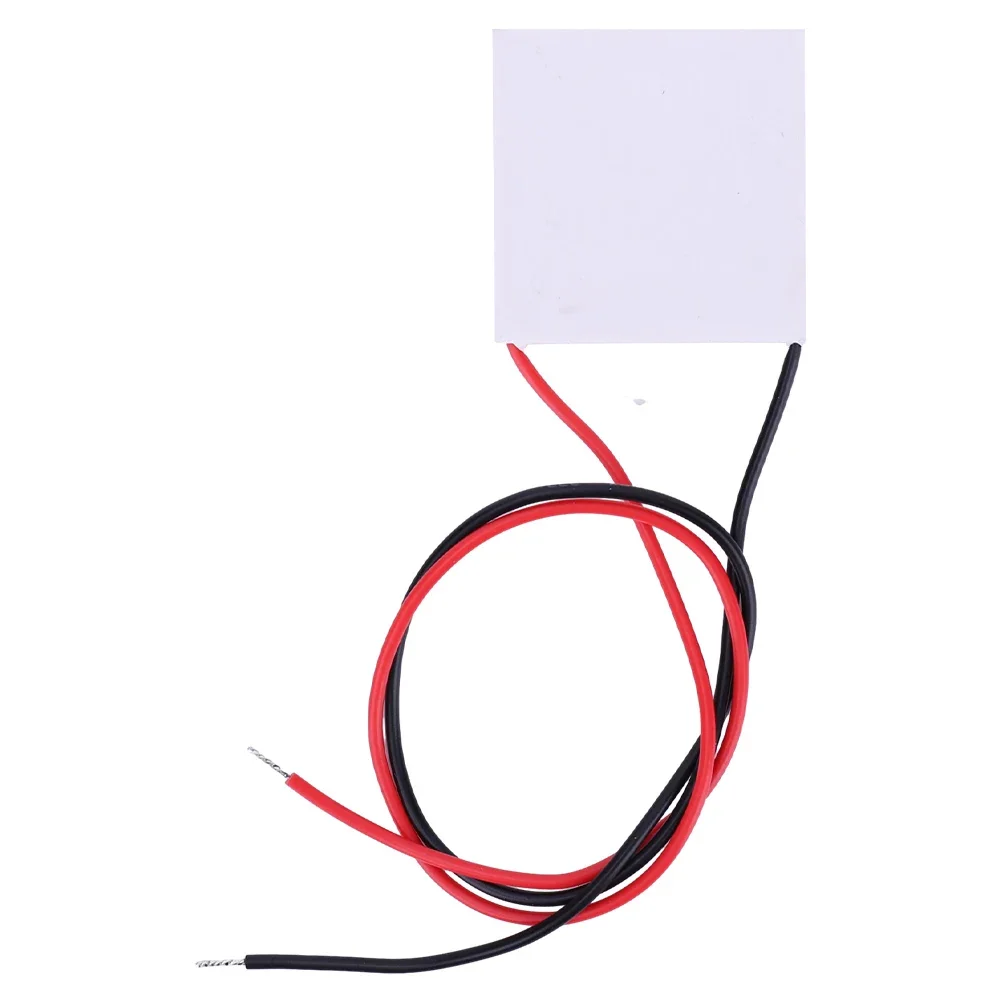

• Modèle de puce: TEC1-12706

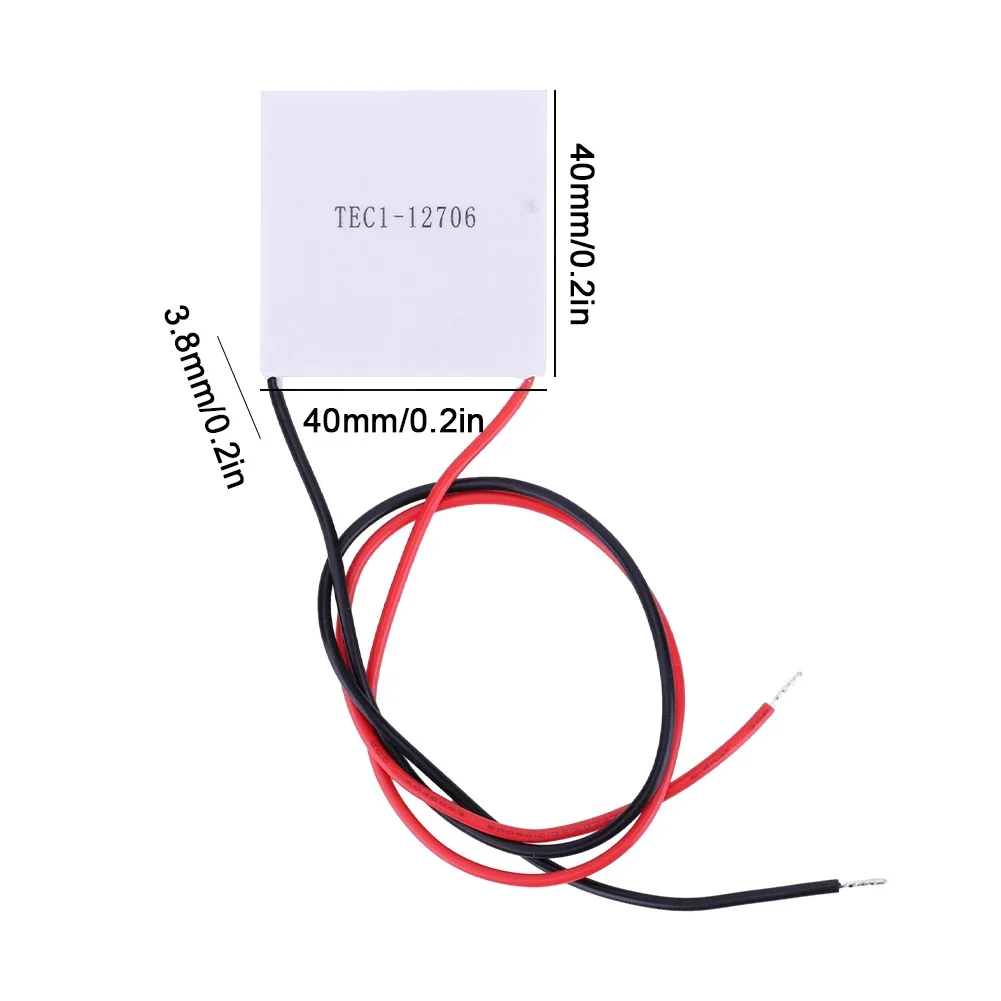

• Dimensions: 40x40mm, 127 couples d’éléments
• Spécifications du fil: Longueur du fil d’environ 300 ± 5mm, fil standard RV avec une seule tête étamée de 5mm
• Résistance interne: 2.12.52 (testé à la température environnementale de 23 ± 1 ℃, en utilisant 1kHz AC)
• Différence de température maximale: Tmax(Qc-0) au-dessus de 60 ℃
• Courant de fonctionnement: Imax = 5.8A (environ 4.5A basé sur la tension constante de 12V et la capacité de dissipation thermique)
• Voltage nominal: DC12V (Vmax: 15V, courant de démarrage 5.8A)
• Puissance de refroidissement: Qcmax 58-65W
• Pression de montage: 85N/cm2
• Environnement de fonctionnement: Plage de température -55 ℃ à 83 ℃ (les températures ambiantes excessivement élevées affectent directement l’efficacité de refroidissement)
• Processus d’encapsulation: Étanchéité en caoutchouc de silicone standard 704 sur les bords
• Norme d’emballage: Emballage de boîte de mousse, conditions de stockage avec la température environnementale de-
• Conditions de stockage: -40 ℃ à 60 ℃

Domaines d’application:

• Réfrigérateurs pour services alimentaires et boissons
• Boîtes de refroidissement portables pour voiture
• Systèmes de refroidissement liquide
• Stabilisateurs de température
• Refroidisseurs CPU et instruments scientifiques
• Photonique et systèmes médicaux

Utilisation:

• Comment réaliser le refroidissement?
• Préparez les composants suivants: plaque de refroidissement, dissipateur de chaleur, graisse thermique, coussin isolant et alimentation.
• Appliquez de la graisse thermique sur les surfaces de refroidissement et de chauffage de la plaque de refroidissement.
• Installez la plaque de refroidissement sur le dissipateur de chaleur, en plaçant un coussin isolant entre les deux.
• Serrez les vis, mettez sous tension et commencez à refroidir.

Remarque:

• La plaque de refroidissement fonctionne avec un refroidissement latéral et l’autre chauffage latéral, assurant une dissipation efficace de la chaleur de la surface de chauffage pendant le fonctionnement.
• Évitez strictement d’alimenter l’appareil pendant plus de 2 secondes sans dissipation thermique appropriée pour éviter la surchauffe
