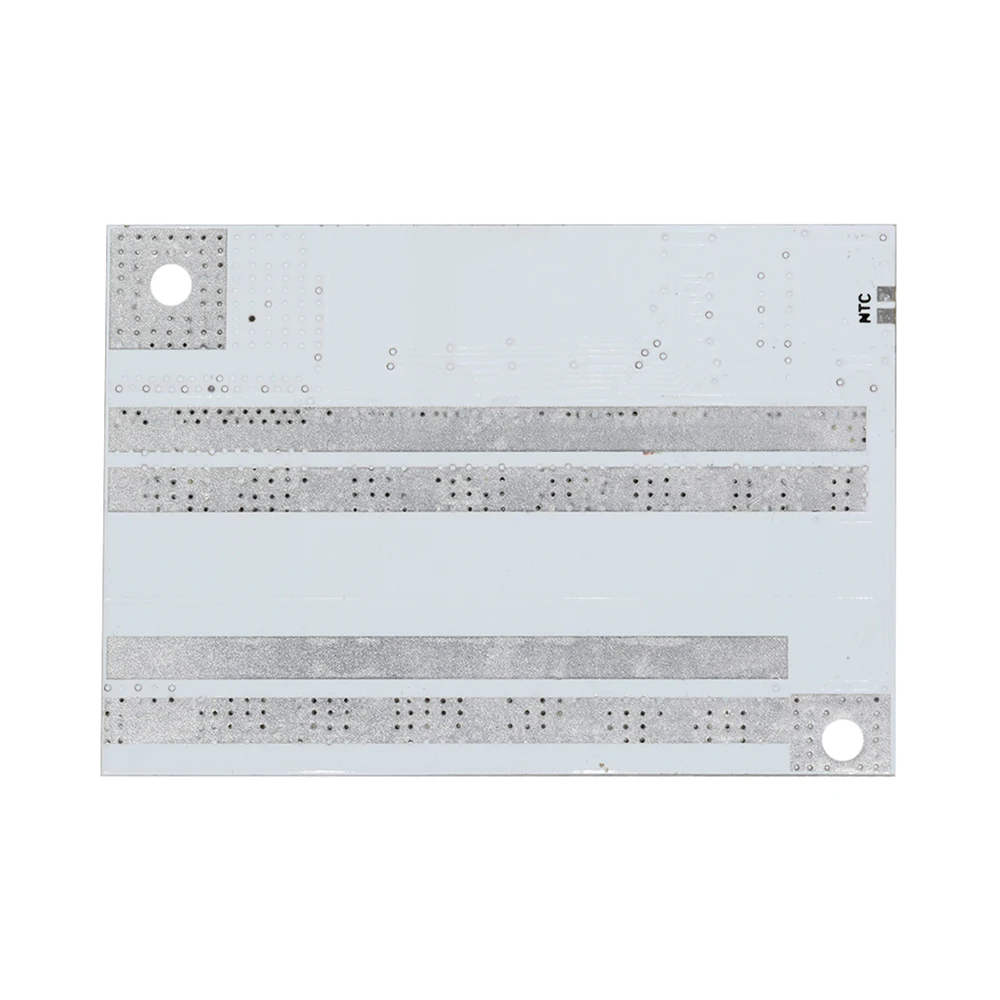

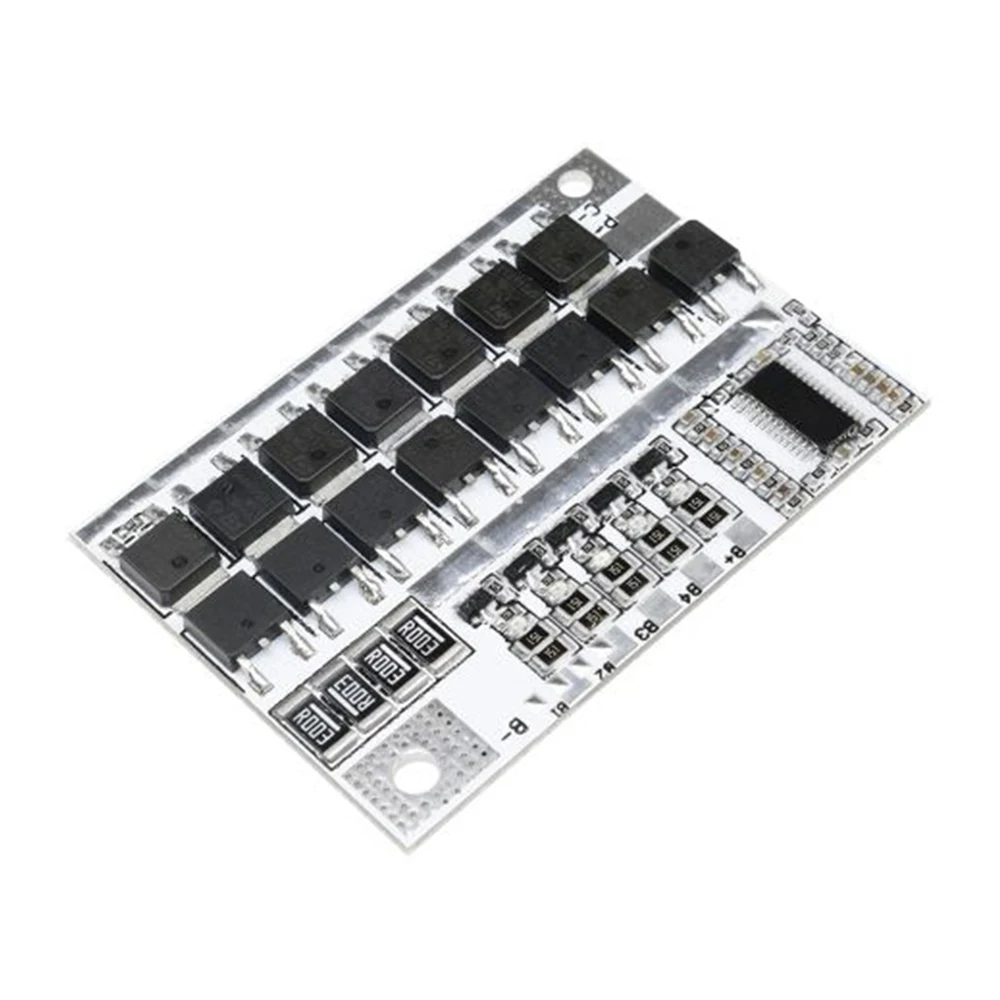

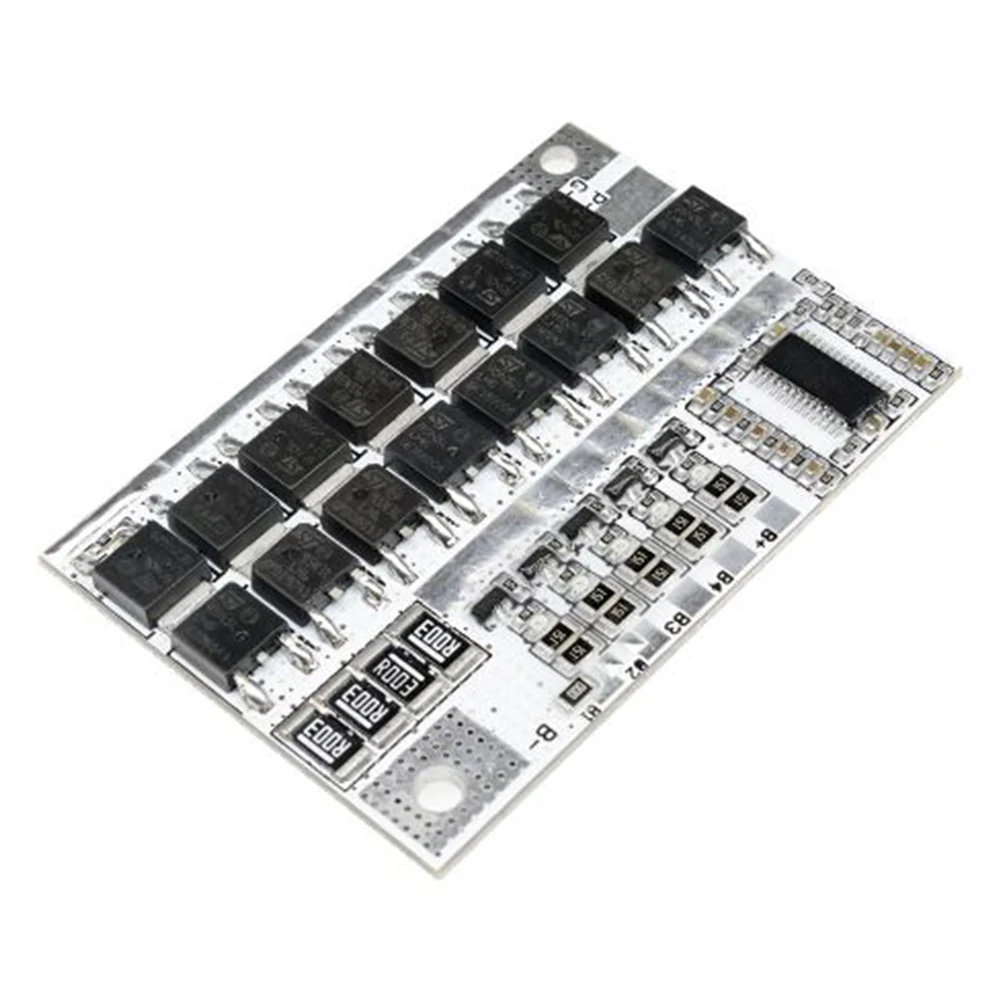

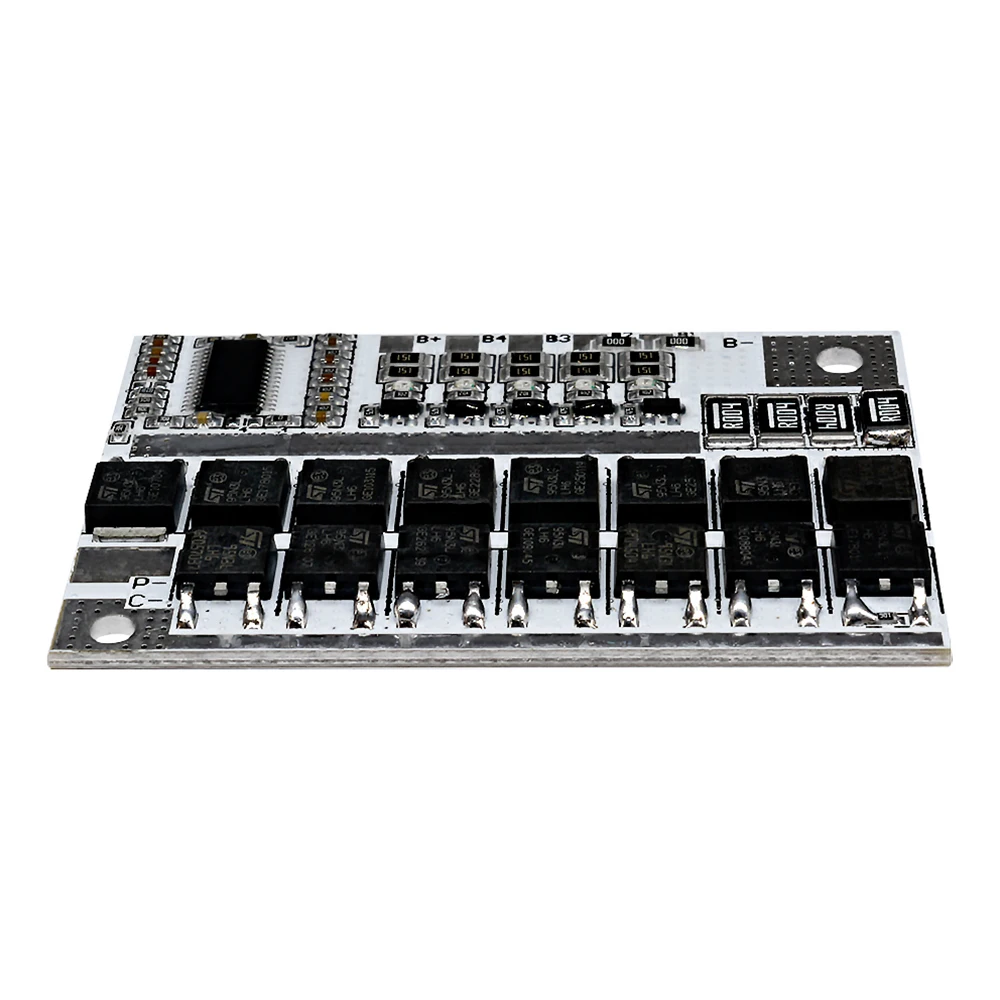

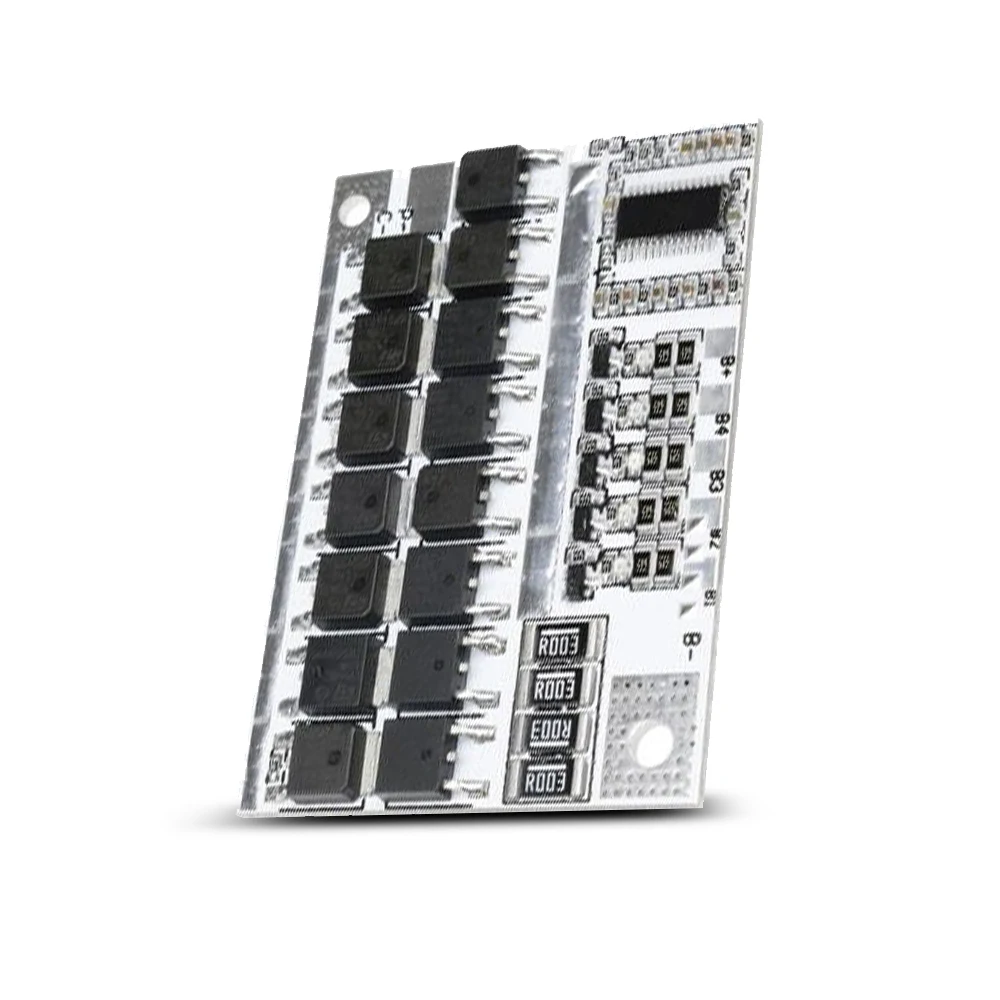

Protection BMS pour chargeur lithium, 3S-5S, 100A – Test et Avis

Paramètre:

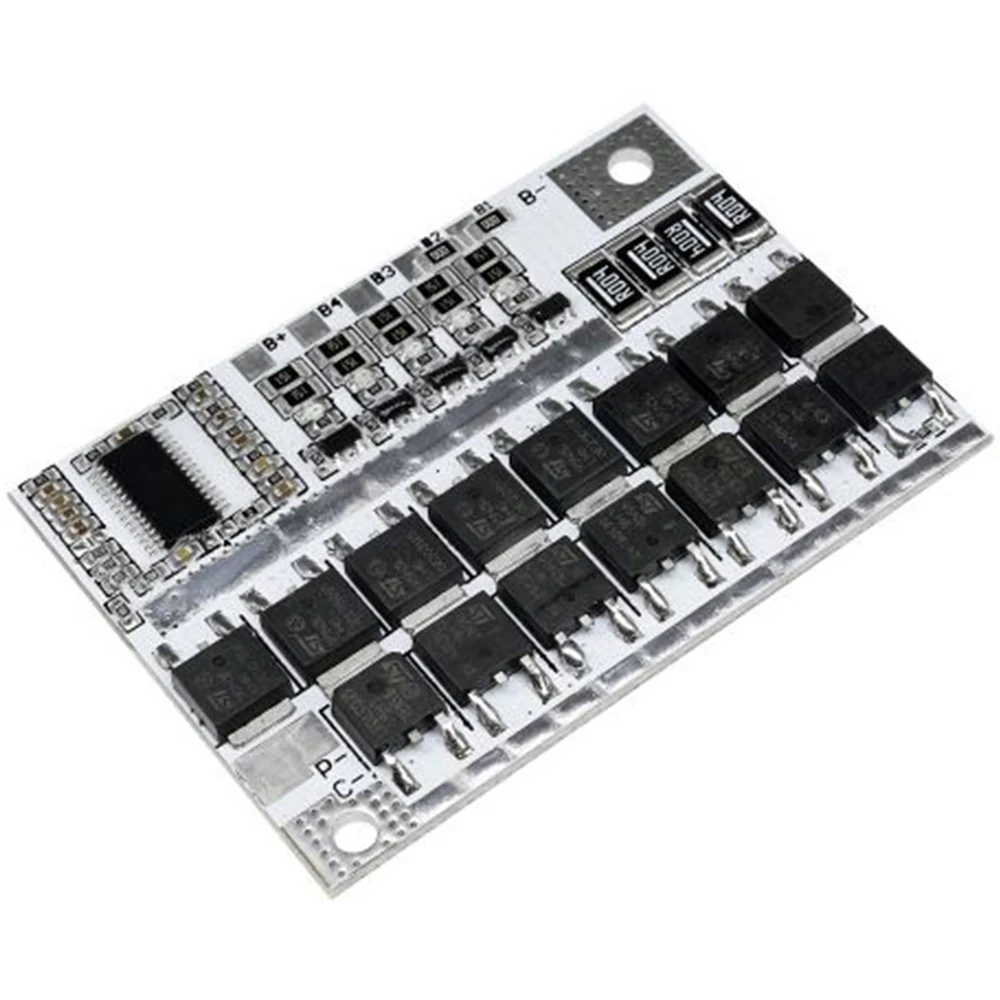

• Mode de broche:
  • P-: pôle négatif de charge
  • C-: pôle négatif du chargeur
  • B-: pôle négatif de la batterie

Guide pratique:

• Courant de sortie: port séparé 80A; même port 60A
• Remarque: Les batteries au lithium doivent être chargées avec un chargeur spécial pour les batteries au lithium. N’utilisez pas de chargeurs de batteries au plomb. La charge au plomb peut provoquer la rupture du tube MOS de la carte de protection par une tension élevée, ce qui entraîne une surcharge et une non-protection de la carte de protection.

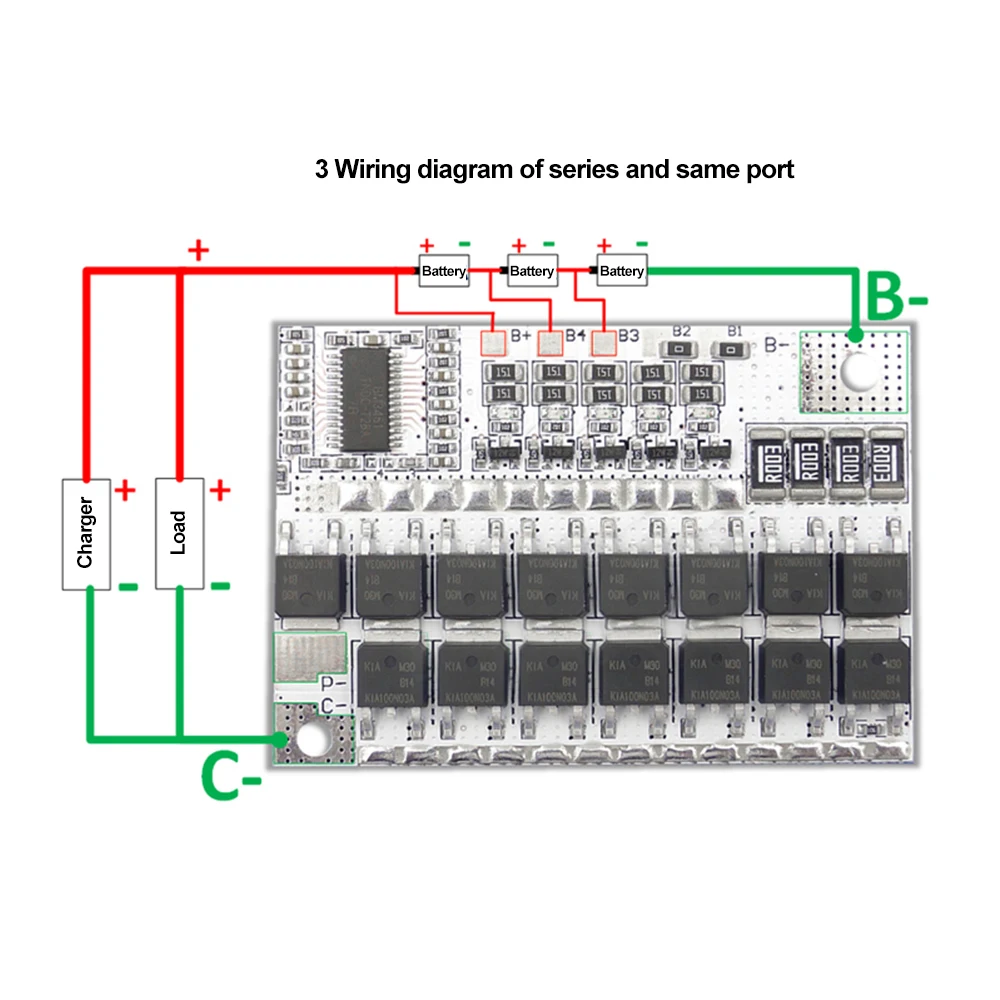

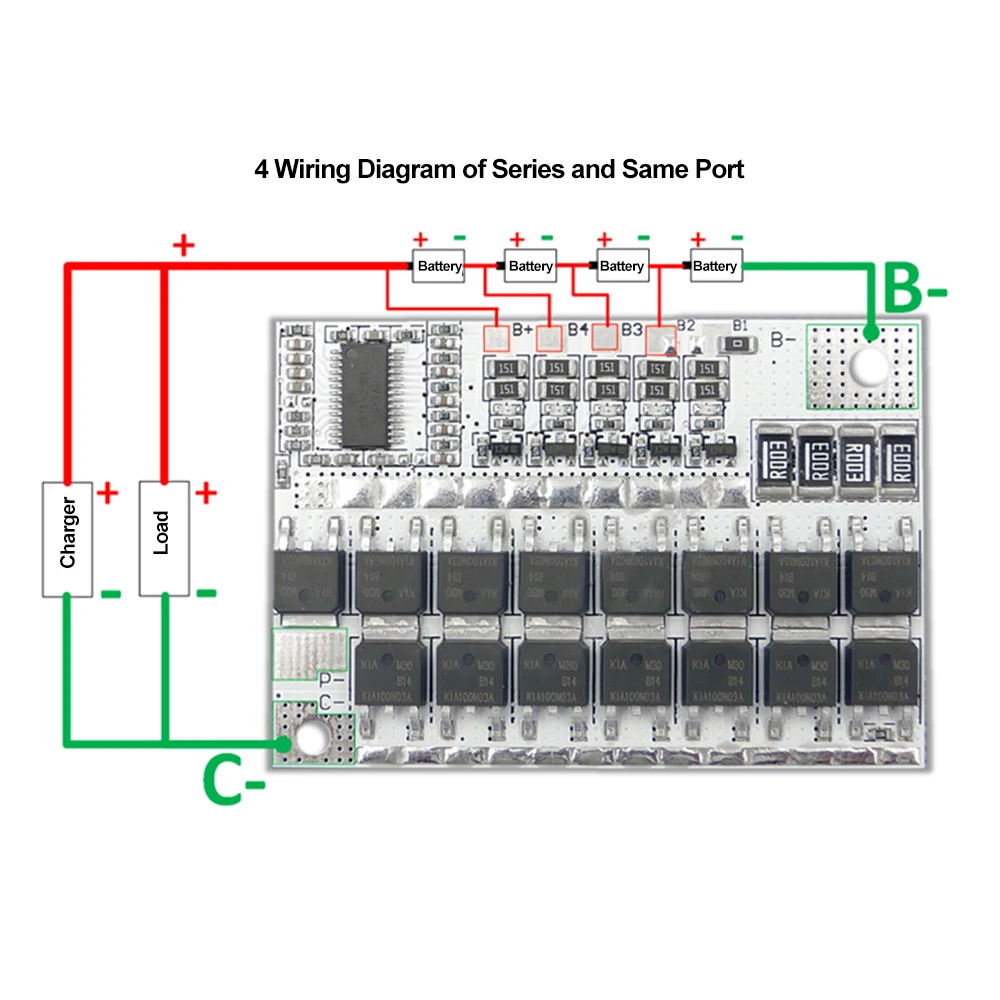

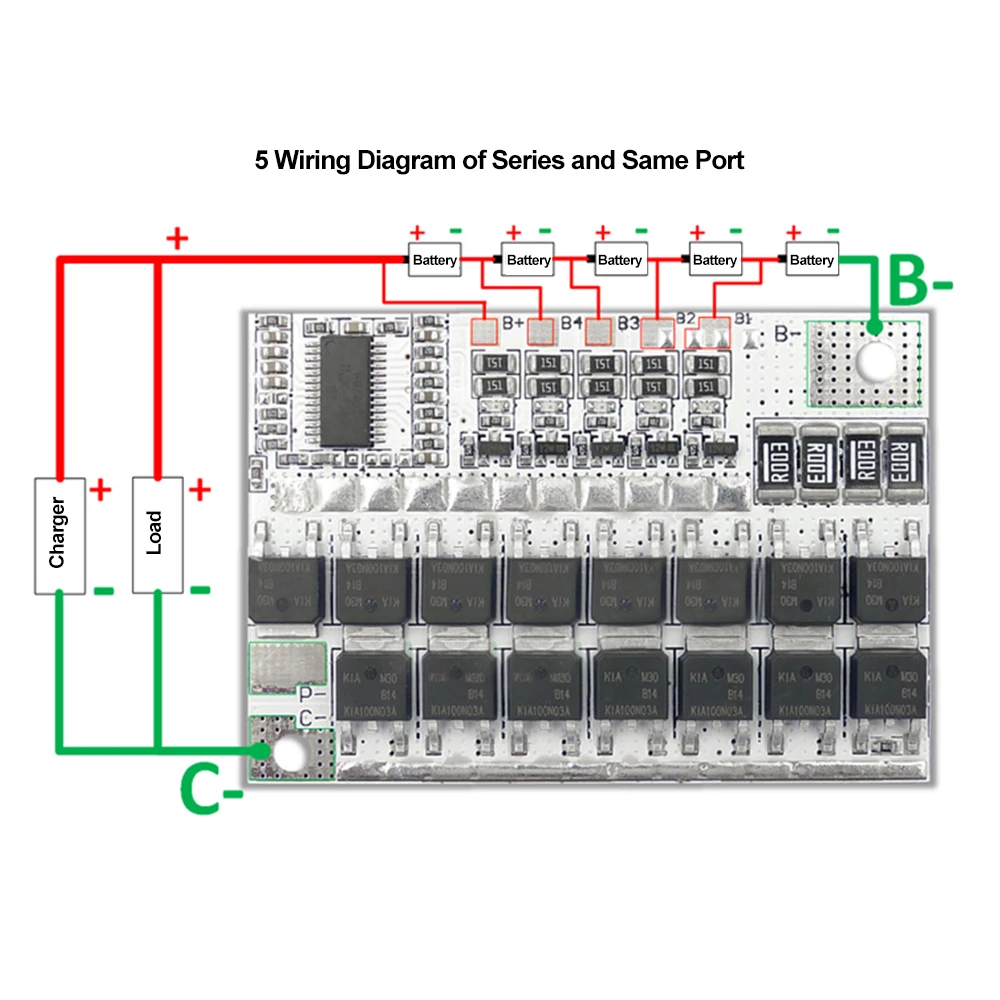

Méthode de câblage de sous-port de 3 séries (référez-vous au schéma de câblage de sous-port de 3 séries):

1. Connectez les 3 batteries en série selon la méthode de connexion de la batterie dans le schéma de câblage du port divisé de la série 3.
2. Connectez le pôle négatif du chargeur au C-du panneau de protection, et le pôle négatif de la charge au P-.
3. Connectez le pôle positif du chargeur et la charge au pôle positif de la batterie de la série 3.
4. Reportez-vous au schéma de câblage du port divisé de la série 3 et connectez les pôles positifs des 3 batteries à B +, B4 et B3 en séquence avec 3 fils.
5. Connectez les pôles négatifs des 3 chaînes de piles à B-. B1, B2 et B-sont court-circuités.
6. Une fois que tous les fils sont connectés conformément au schéma de câblage du sous-port de la série 3, vérifiez s’ils sont corrects, puis commencez à les utiliser après avoir confirmé qu’ils sont corrects.
7. Pendant l’utilisation, lorsque le voyant sur la carte de protection est allumé, cela signifie que la batterie correspondante est dans un état de fonctionnement équilibré (c’est-à-dire que la batterie est déséquilibrée à ce moment).

Liste des paquets:

• Carte de protection de batterie * 1
