Programmeur USBASP AVRISP pour ATMEGA128 ATMEGA8

Blog > Programmateur Atmega328 > Programmeur USBASP AVRISP pour ATMEGA128 ATMEGA8 – Test et Avis

.
.

Table of Contents

Points Clés

Produit	Description
USBASP AVRISP AVR Programmeur AVR ISP USB ASP ATMEIncome 8 ATMEIncome 128 Support Win7 64 Carte BTE13-006	Un programmateur AVR polyvalent et puissant avec prise en charge de différentes puces AVR, livré avec un support pour Windows 7 64 bits.

Description du module

Caractéristiques principales

ATMega8A-AU puce à bord
Avec la puissance et brûlent deux lumières
Fusible d’auto-récupération de protection contre les surintensités 500mA à bord
La carte cible prend en charge l’alimentation 5V et 3.3V

Régulation automatique de vitesse à application automatique.

Convient pour WIN8.1/8/7/XP 32-bit / 64-bit, ordinateur système.

Le produit peut être directement connecté au port USB de l’ordinateur, le véritable produit de téléchargement USB, à travers lequel la carte cible est connectée, l’ordinateur monopuce peut être téléchargé et programmé pour fonctionner facilement, particulièrement adapté aux ordinateurs portables, ordinateurs de bureau, via le téléchargement et le débogage de la programmation du port USB.

Télécharger Caractéristiques

Support AT89S51/52 MCU
Prend en charge toutes les puces ASP de l’AVR.
Le port de sortie est un port standard ATMEL.
L’alimentation USB et la carte cible prennent en charge la tension cible 5V, peuvent être sélectionnées via la connexion du capuchon de cavalier.
Micrologiciel de régulation automatique de la vitesse AUTOSPEED, le téléchargeur suivra automatiquement la fréquence de la puce à programmer, changera automatiquement la vitesse, pour obtenir une régulation automatique de la vitesse.
Réserve MOSI, MISO, RET, SCK, VCC, GND. L’interface à 6 broches est pratique pour les utilisateurs de connecter la carte cible en fonction de leurs besoins.
Interfaces de programmation réservées. Les utilisateurs peuvent mettre à niveau le firmware téléchargé par eux-mêmes.

Logiciel de programmation: AVR_fighter, PROGISP1.66 PROGISP1.67, compiler PROGISP1.68 inférieur ou supérieur fera l’affaire, pour graver le même logiciel, très pratique.

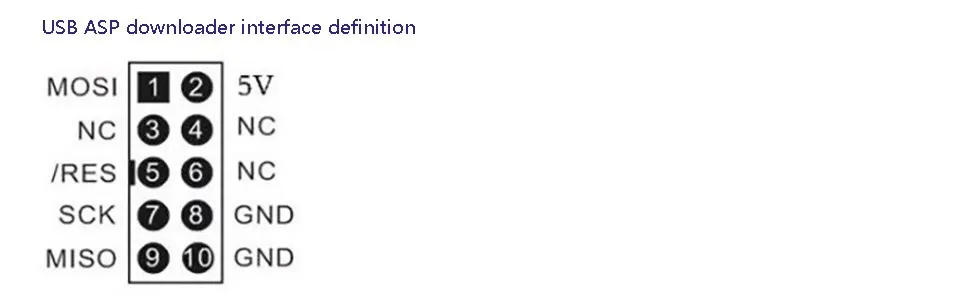

Définition de l’interface

Broche série AT89S51 et S52 et définition de connexion correspondante ligne de téléchargement

MOSI –> P1.5
MISO -> P1.6
SCK -> P1.7
/RES –>RST
GND –>GND
5V –>VCC

Puces qui supportent la combustion

Série 51

AT89S51AT89S52AT89S53 AT89S8253 AT89S2051 AT89S8252 AT89S4051

Série AVR

AT90can128 AT90can32 AT90can64,AT90pwm2,AT90pwm3,AT90s1200,AT90s2313,AT90s2323,AT90s2343,AT90s4414,AT90S8515,AT90S8535 AT90usb1286,AT90usb1287
Atmega103,Atmega128,Atmega1280,Atmega1281, Atme3ga16, Atmega3161, Atmega162,Atmega163,Atmega164,Atmega165,Atmega168,Atmega169, Atmega25325, Atmega2560,Atmega2561, Atmega23, Atmega23, Atmega32 atmega328, Atmega329,Atmega3290, Atmemeg a406,Atmega48,Atmega64,Atmega640,Atmega644,Atmega645,Atmega6450,Atmega649,Atmega6490,Atmega8, Atmega8588 Atmega8535
Attiny11,Attiny12,Attiny13 ,Attiny15,
