Programmeur STM8 et STM32 avec couvercle A41. – Test et Avis

Blog > Programmeur STM8 et STM32 avec couvercle A41. – Test et Avis

.
.


Points Clés

Point FortLimitation
Carte de base basée sur CS32F103C8T6 ARMPossibilité de soudage de broche supplémentaire
Interface de téléchargement de débogage SWDNe prend pas en charge le téléchargement via l’interface USB Micro
Compatible avec l’interface de chargeur de téléphone portable AndrewsNécessite un programmeur externe pour la compilation et le téléchargement
Stabilité améliorée grâce au cristal RTC EpsonSoudure de broche supplémentaire nécessitant une notification préalable
Nombreuses ressources d’interface (SPI, USART, I2C, CAN)Absence de LED d’alimentation

Introduction du produit

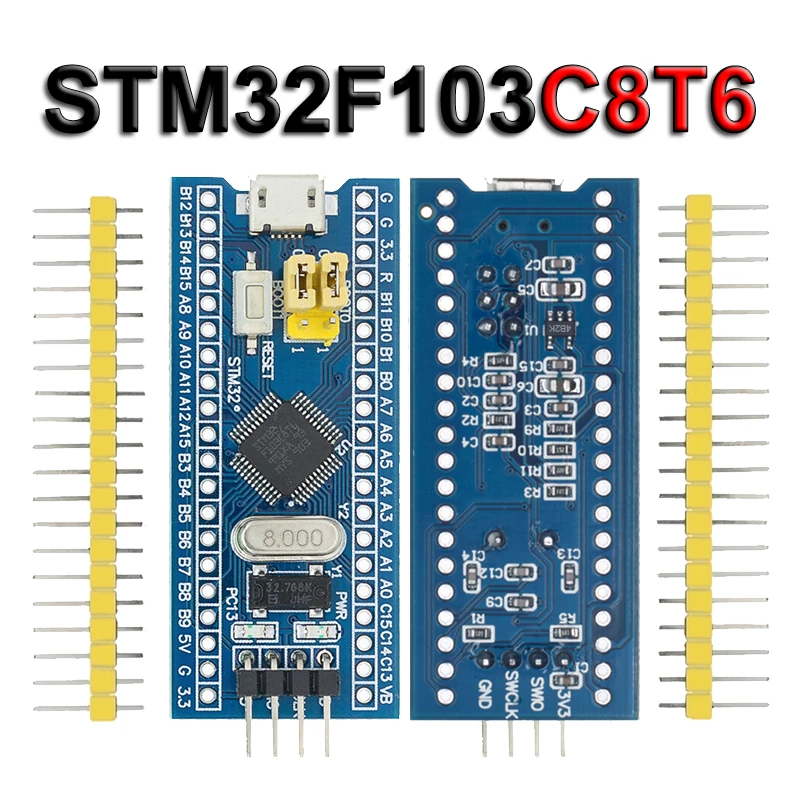

Il s’agit d’une puce de base basée sur la carte de base CS32F103C8T6 ARM, les caractéristiques sont les suivantes:

  • Carte basée sur le circuit MCU le plus basique
  • Circuit de cristal 8M et 32768
  • Circuit d’alimentation USB
  • Interface de téléchargement de débogage de simulation SWD
  • Compatible avec l’interface de chargeur de téléphone portable Andrews
  • Marque Epson cristal RTC pour une meilleure stabilité
  • Broche de soudage en option
  • Utilisable avec Keil et le compilateur IAR

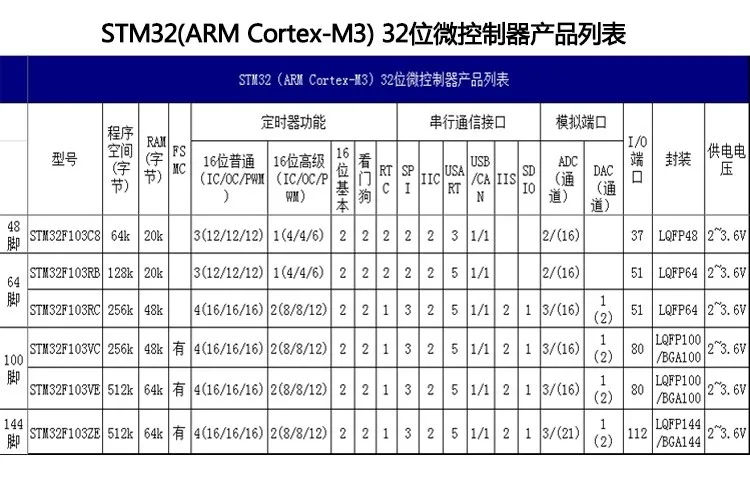

Description de puce

  • 32F103C8T6
  • Type d’emballage: LQFP
  • Nombre de broches: 48
  • Noyau: Cortex-M3
  • Fréquence de fonctionnement: 72MHz
  • Ressources de stockage: 64K Byte Flash, 20KByte SRAM
  • Ressources d’interface: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x ports d’E/S
  • Conversion analogique-numérique: 2x ADC (12 bits/16 canaux)
  • Minuteries: 3 minuteries générales et 1 minuterie avancée
  • Téléchargement du débogage: interface de débogage JTAG / SWD pour télécharger, soutien d’IAP
  • RT9193: puce de régulateur 3.3V, sortie maximale de 300mA

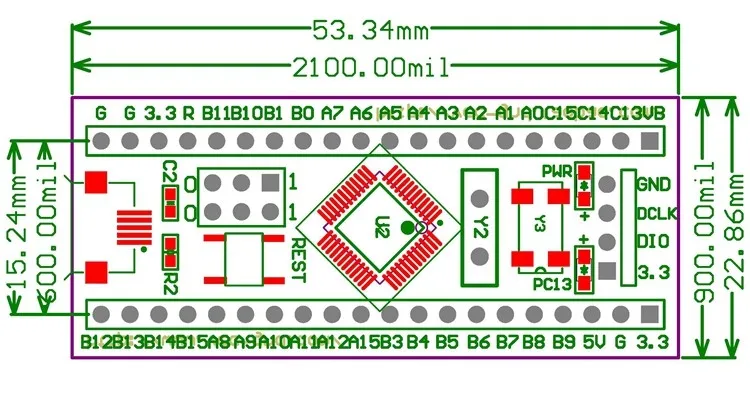

Description de l’interface

  • Interface SWD: prise en charge de la simulation, du téléchargement et du débogage
  • Interface USB Mirco: alimentation et communication USB, ne prend pas en charge le téléchargement
  • Interface USART1: utilisez USART1 pour le téléchargement du programme ou la communication
  • Interface de broche MCU: conduit toutes les broches de port d’E/S
  • Interface d’entrée et de sortie d’alimentation 5V et 3,3V: commune pour l’alimentation externe

L’autre description d’appareil

  • LED d’alimentation (PWR): indique l’état de l’alimentation
  • Utilisateur LED (PC13): pour le test de sortie d’E/S ou l’indication du programme en cours
  • Choix du mode de programmation
  • Bouton de réinitialisation pour la puce
  • 8M Crystal pour régler la fréquence à 72MHz
  • 32.768KHz Crystal utilisé pour RTC ou étalonnage

FAQ

  • Comment utiliser l’interface SWD pour la programmation et le débogage?
  • Peut-on utiliser cette puce avec Keil et le compilateur IAR?
  • Quels sont les modes de programmation disponibles?
  • Peut-on utiliser l’interface USB Micro pour télécharger le programme?
  • Existe-t-il des LED d’alimentation pour indiquer l’état de l’alimentation?

Avis des clients

Aucun avis disponible pour le moment.

Avis personnel

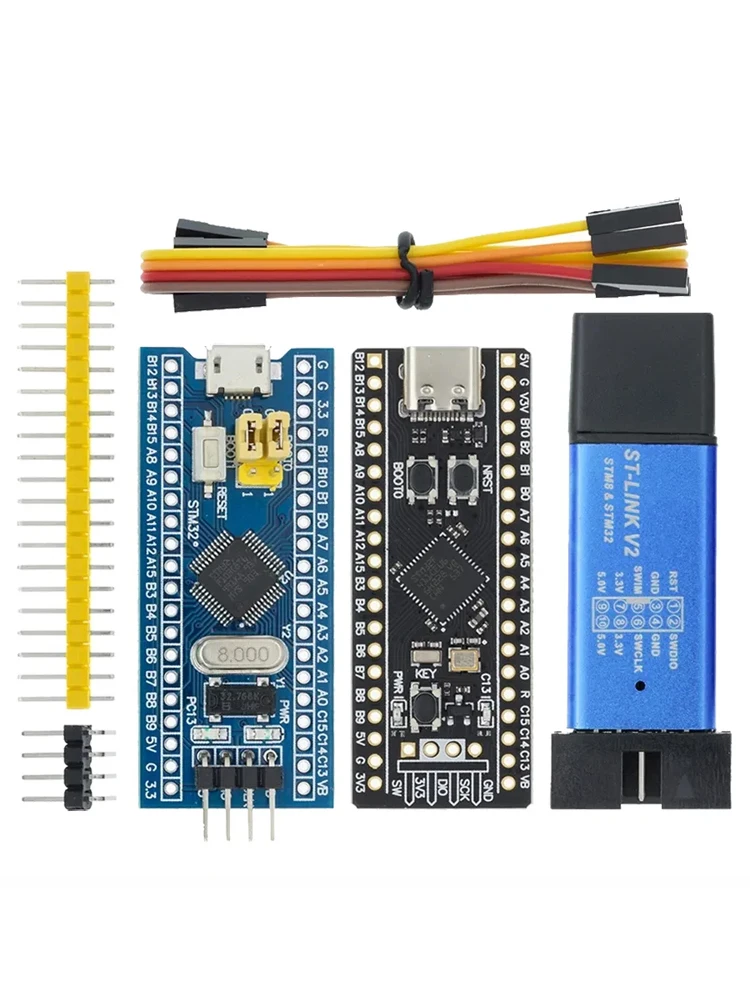

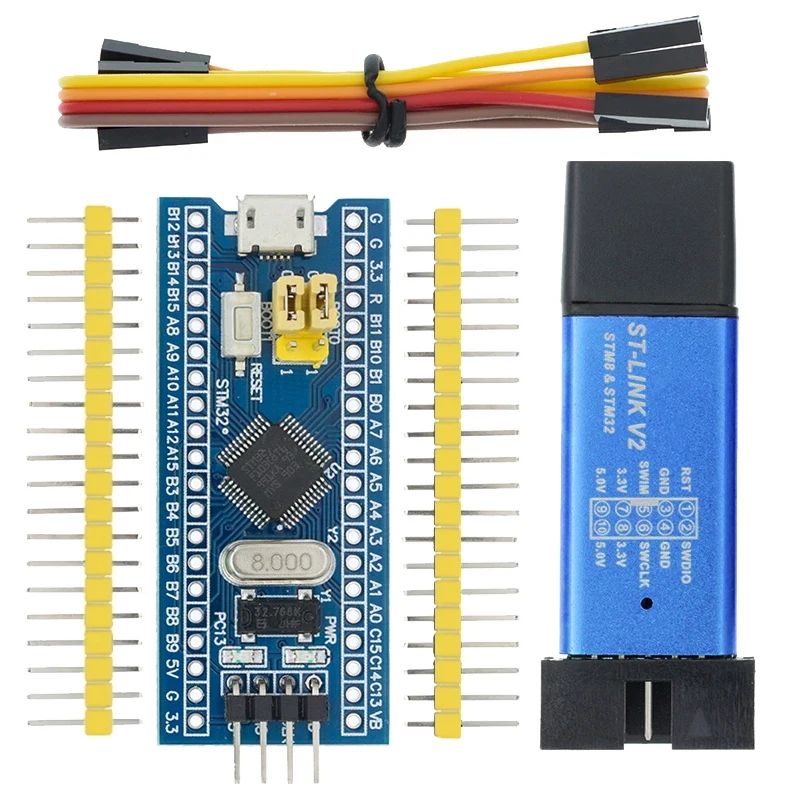

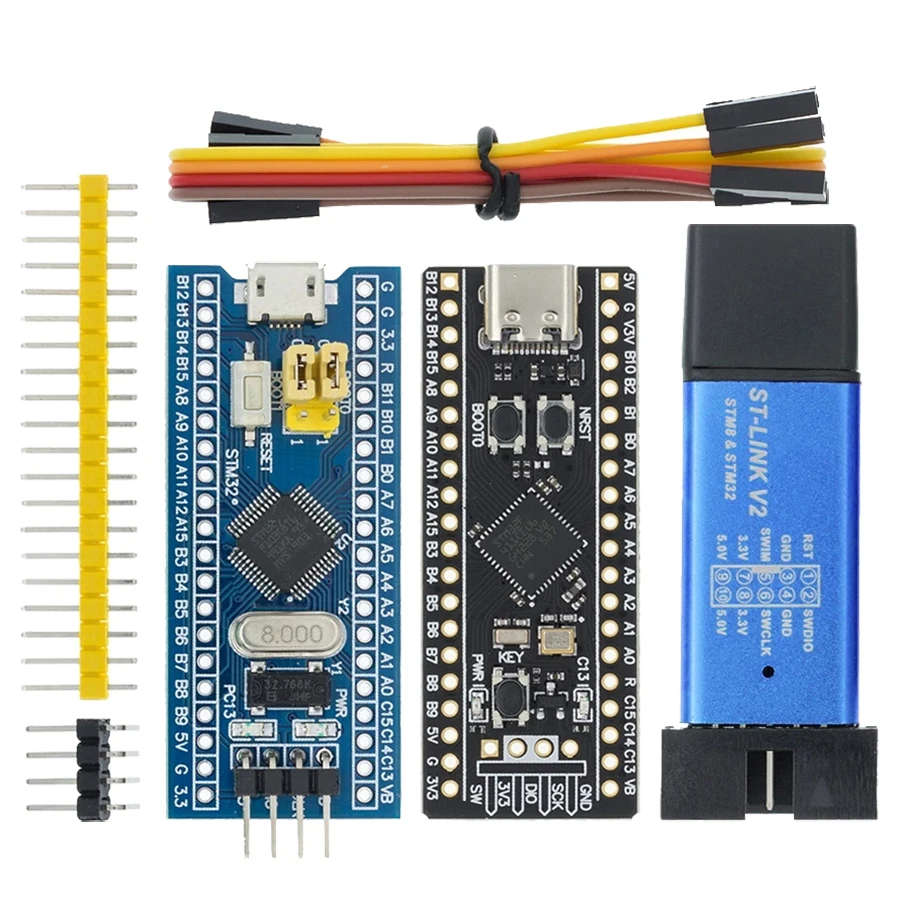

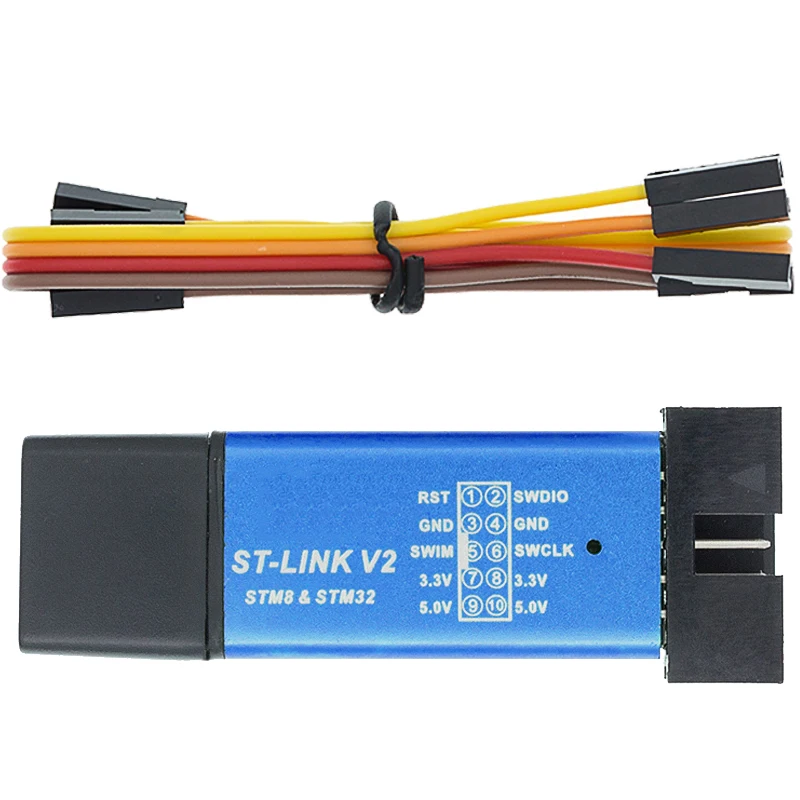

Le simulateur de programmation STM32 ST LINK V2 Mini est un outil pratique pour les développeurs qui souhaitent programmer et déboguer des microcontrôleurs STM8 et STM32. Avec son interface SWD, il offre une solution simple et pratique pour le téléchargement et le débogage. Il est compatible avec les compilateurs Keil et IAR, ce qui facilite le développement et la compilation des programmes. Cependant, il faut noter que l’interface USB Mirco ne prend pas en charge le téléchargement, ce qui peut être un inconvénient pour certains utilisateurs. De plus, la soudure de broche supplémentaire nécessite une notification préalable au vendeur. Globalement, le ST LINK V2 Mini est un dispositif fiable et pratique pour la programmation des microcontrôleurs STM8 et STM32.
