“Programmeur micro USB pour microcontrôleurs ATtiny” – Test et Avis

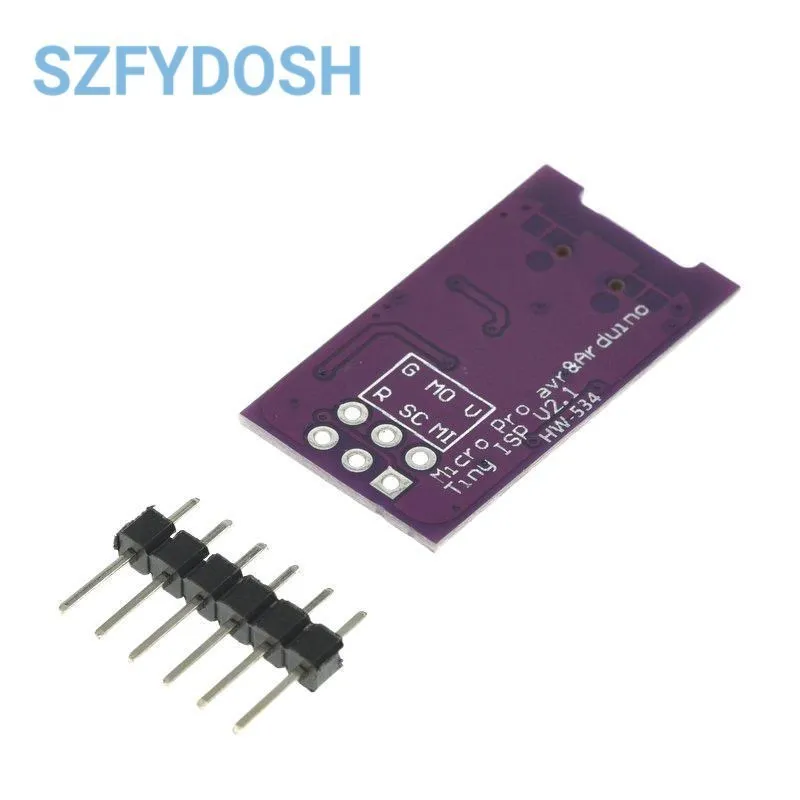

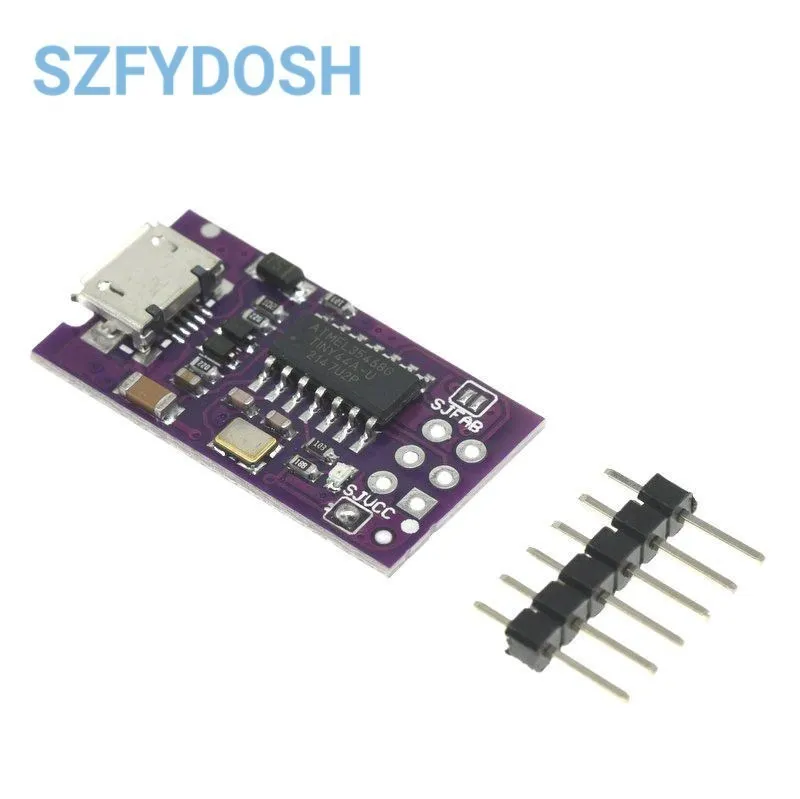

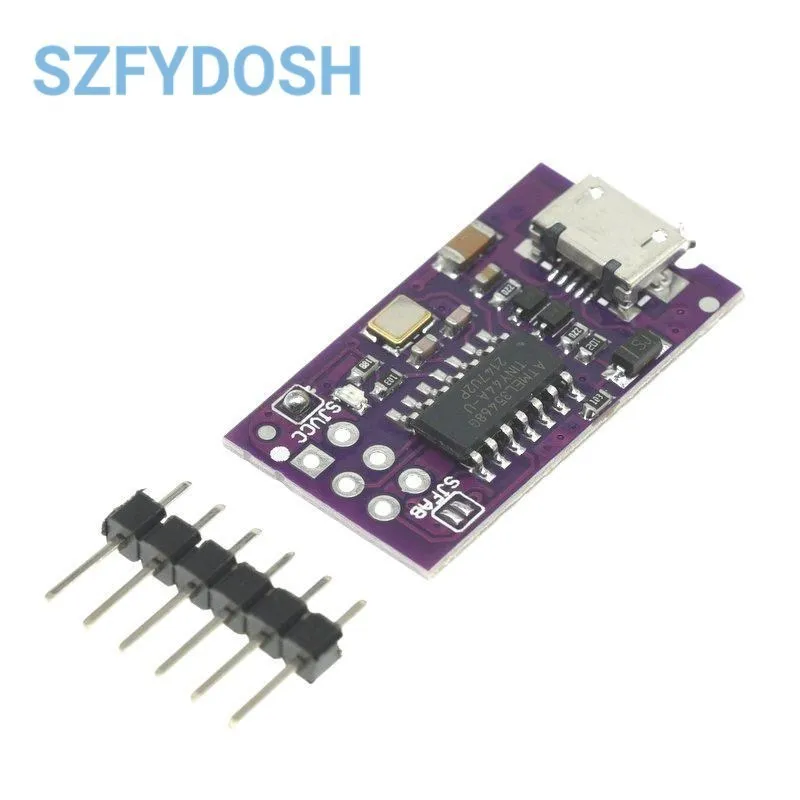

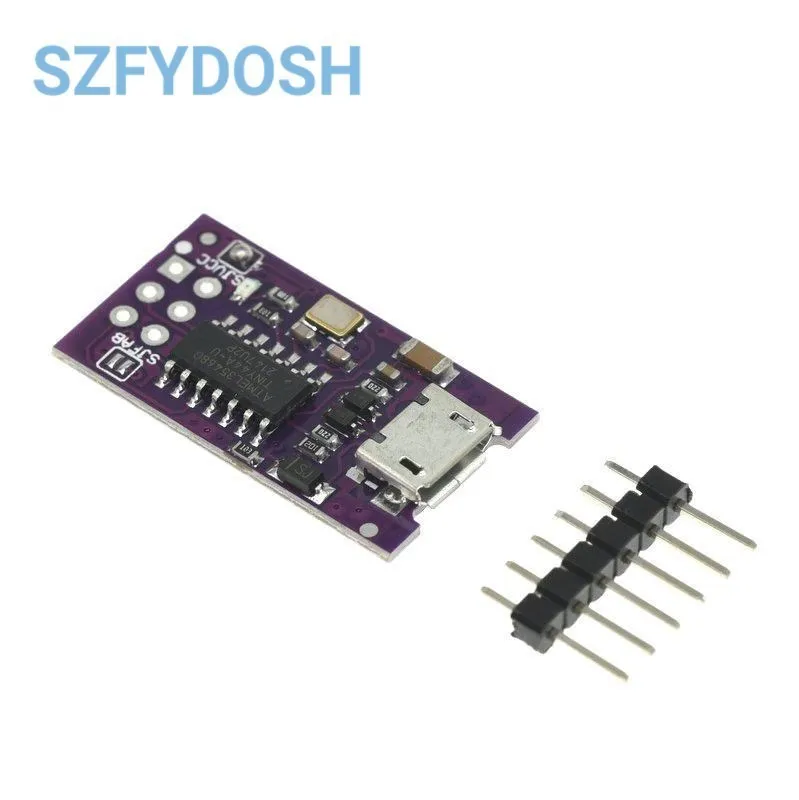

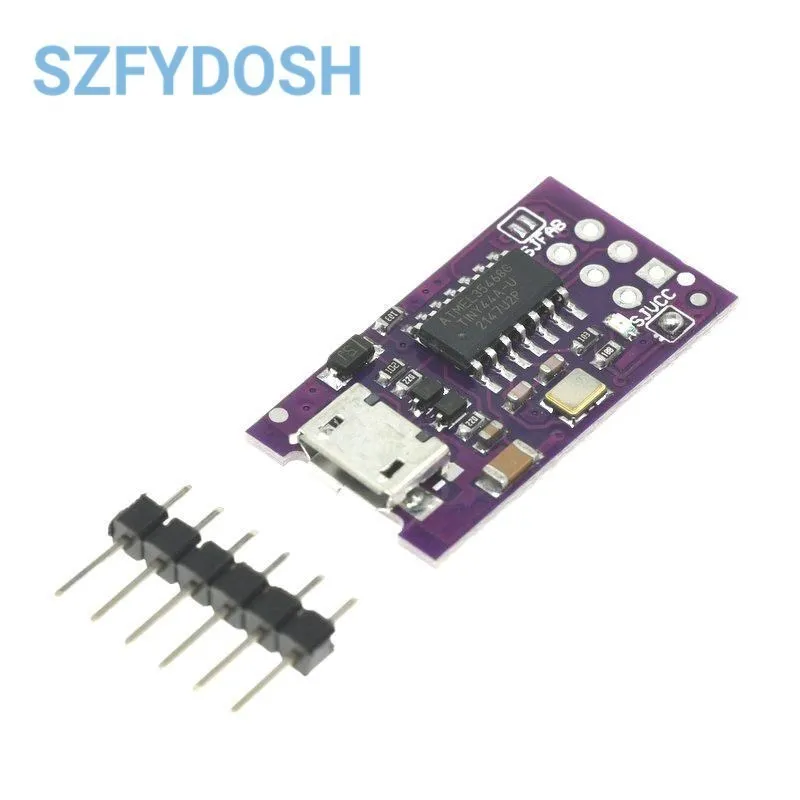

Introduction du produit

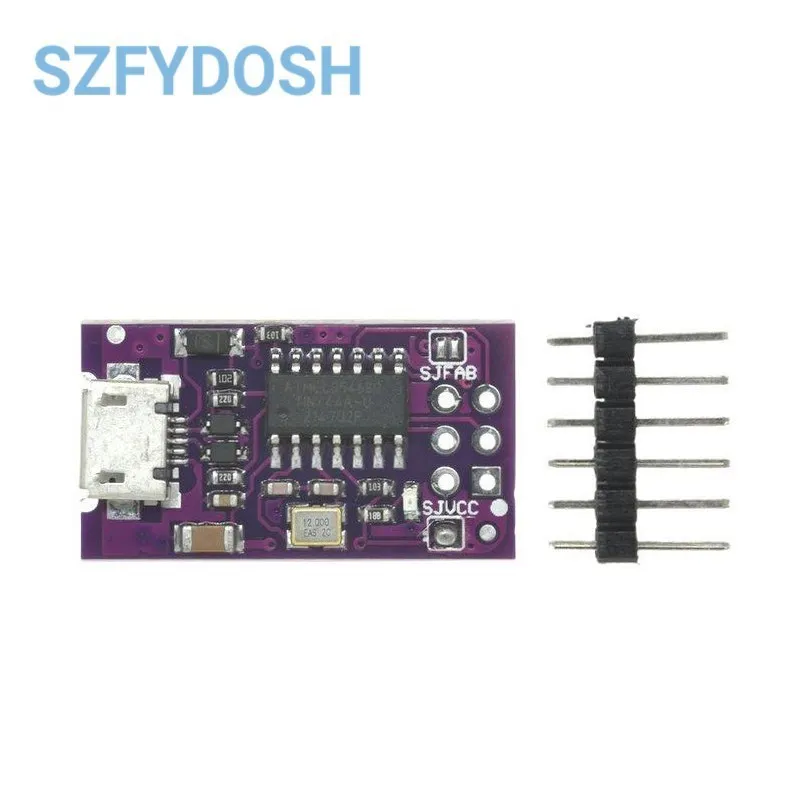

USBTINYISP est conçu spécifiquement pour AVR, basé sur le téléchargement du connecteur USB lSP. Officiellement pris en charge par lDE et USBtinylSP compatible, nous pouvons graver le chargeur de démarrage sur la puce et programmer réellement n’importe quel microcontrôleur Atmel AVR via le puissant programmeur AVR ISP. Le micro programmeur lSP est capable de fournir une tension d’alimentation de 5V à la carte programmée. Si vous souhaitez alimenter la carte via votre lSP, vous devez fermer le cavalier SJVcC sur la carte. En utilisant ce programmeur, vous pouvez télécharger des croquis et graver le chargeur de démarrage sur n’importe quelle carte basée sur AVR. En utilisant un programmeur externe pour télécharger l’esquisse, vous pouvez supprimer le chargeur de démarrage et utiliser l’espace supplémentaire pour l’esquisse. Il peut également être utilisé pour graver le chargeur de démarrage pour lSP, donc si le chargeur de démarrage est accidentellement endommagé, vous pouvez restaurer la puce. Vous devez également graver le chargeur de démarrage lorsque vous utilisez le nouveau microcontrôleur Atmega, et vous souhaitez utiliser le chargeur de démarrage pour télécharger des croquis sur une connexion série USB. Prend en charge la programmation des puces ATtiny45 et ATtiny85, etc.

Spécification:

• Tension d’alimentation: 5 V

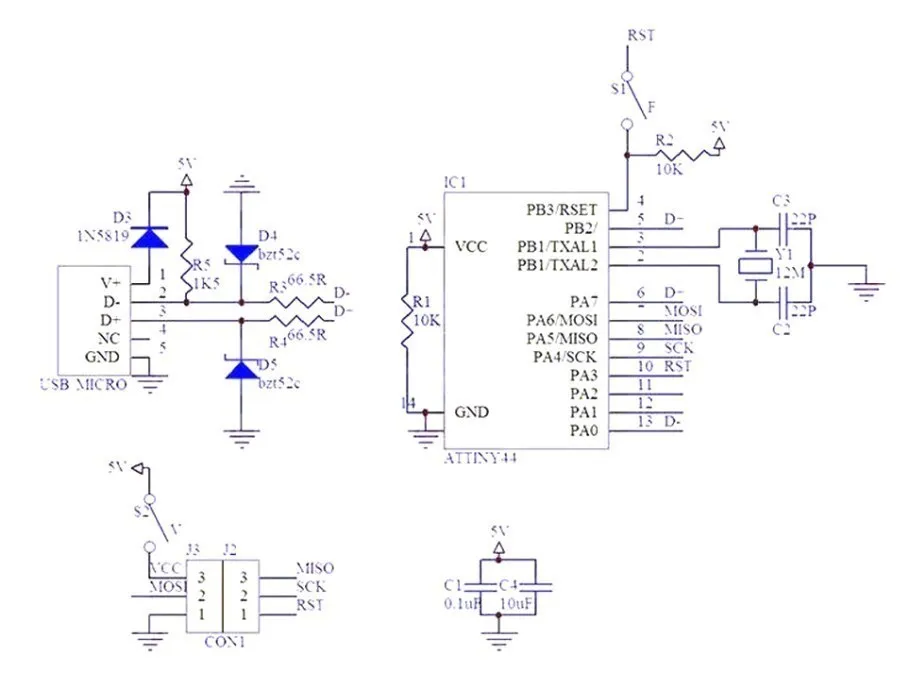

• Microcontrôleur: ATtiny44 (fiche technique)
• Se connecter à l’ordinateur: micro USB
• Connexion à la carte cible: ICSP
• Taille du panneau: 23x14mm (environ)
• Comment utiliser:
  • Connectez le FAI Arduino à l’en-tête ICSP de la carte Arduino. Assurez-vous de faire correspondre l’orientation de la fiche en regardant le point blanc sur le coin du connecteur
  • Ouvrez l’IDE Arduino, sélectionnez le nom du matériel que vous avez téléchargé dans “carte” sélectionnez “USBtinyISP” dans le “Burn boot Loader” menu puis bootloader commence à télécharger et se termine en 10 secondes (atmega328)
