“Peltier TEC1-12706: Refroidissement thermoélectrique pour l’énergie” – Test et Avis
Blog > Générateur Peltier >
Test et Avis sur le Refroidisseur thermoélectrique Peltier
.
.
Points Clés
| Caractéristiques | Description |
|---|---|
| Origine | Chine continentale |
| Type | Module |
| Numéro de modèle | Circuits intégrés |

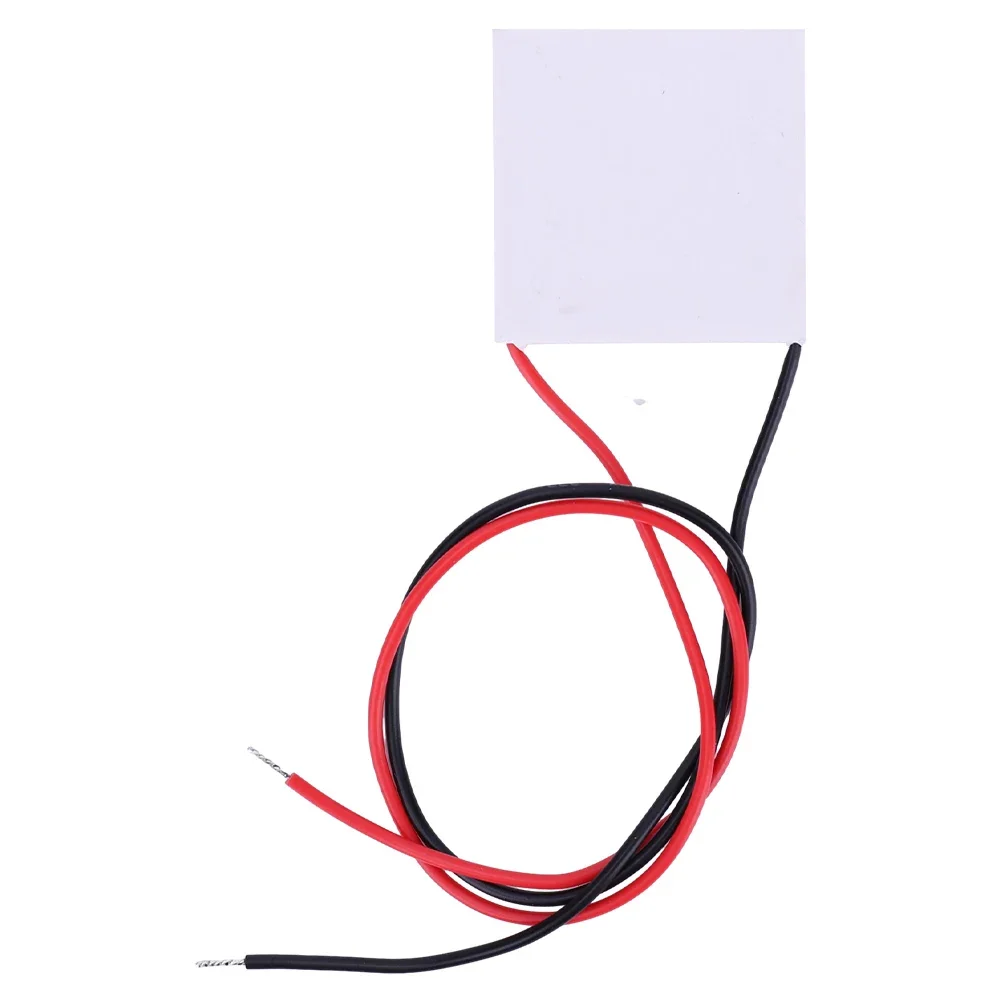

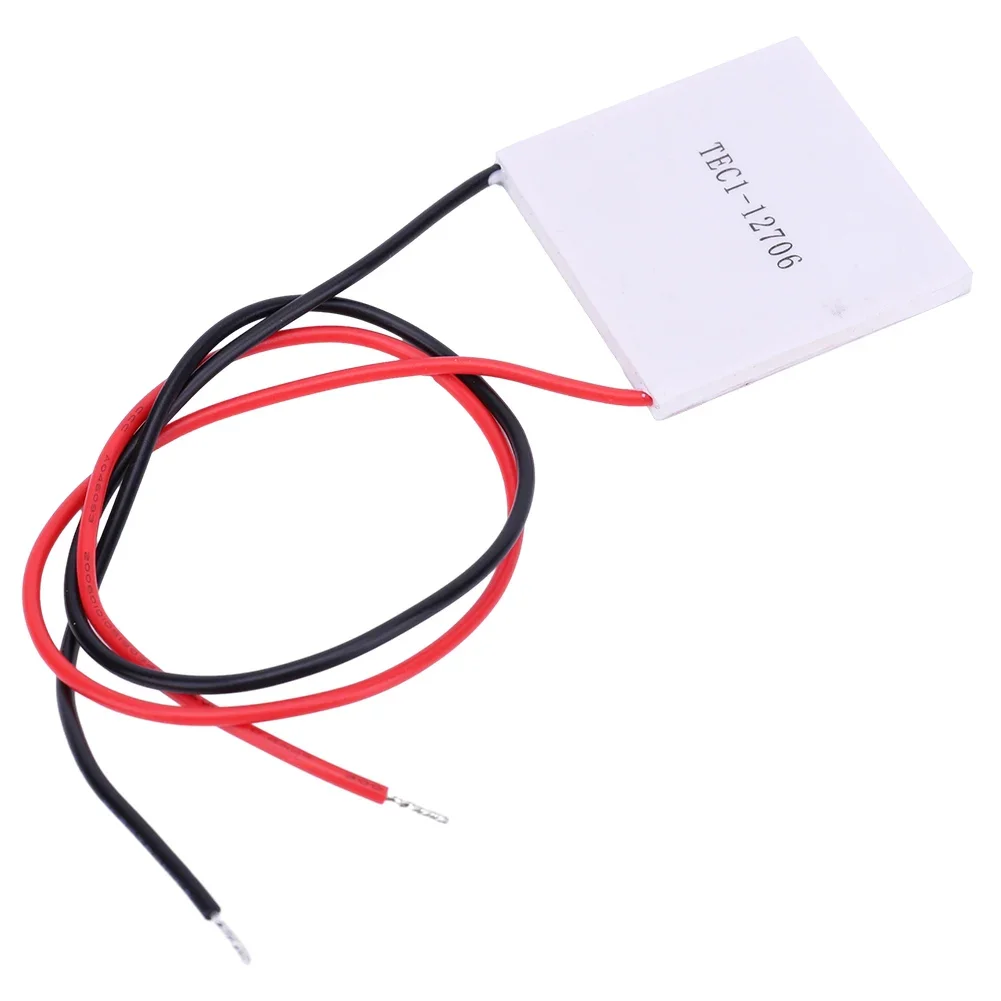

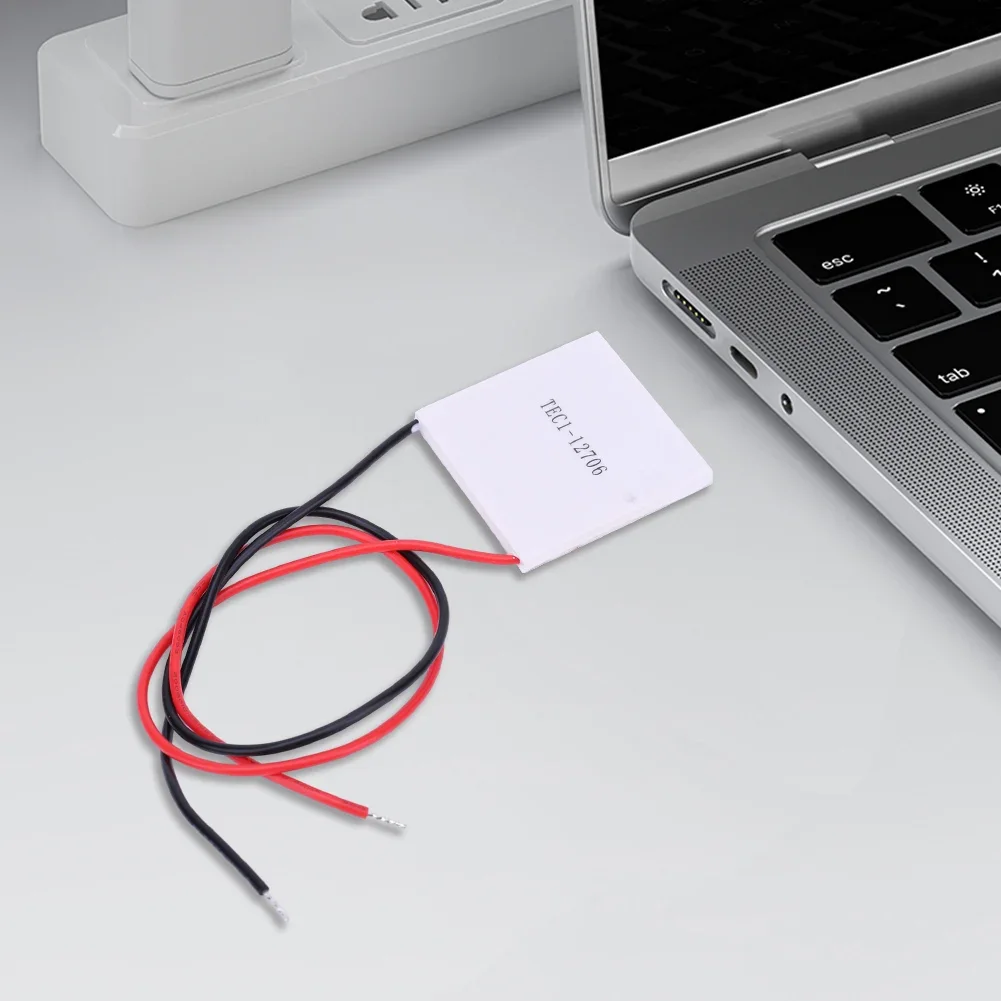

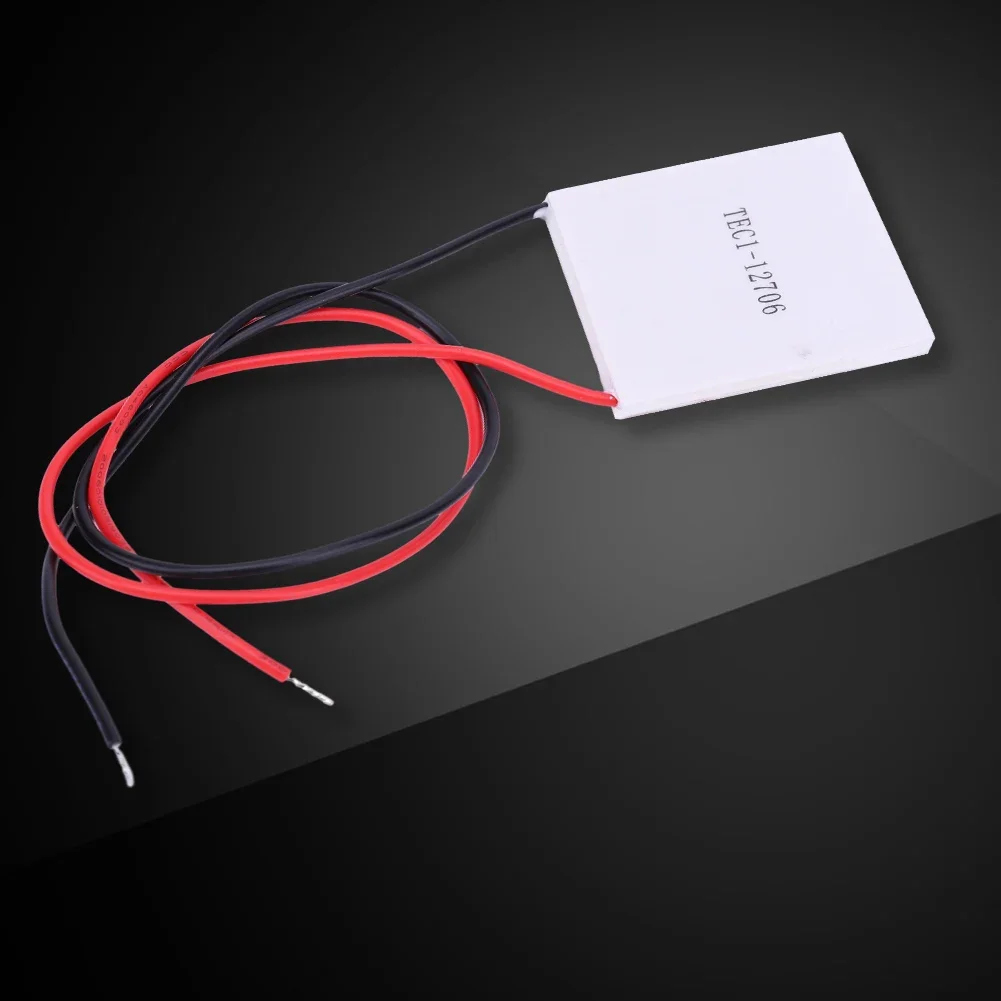

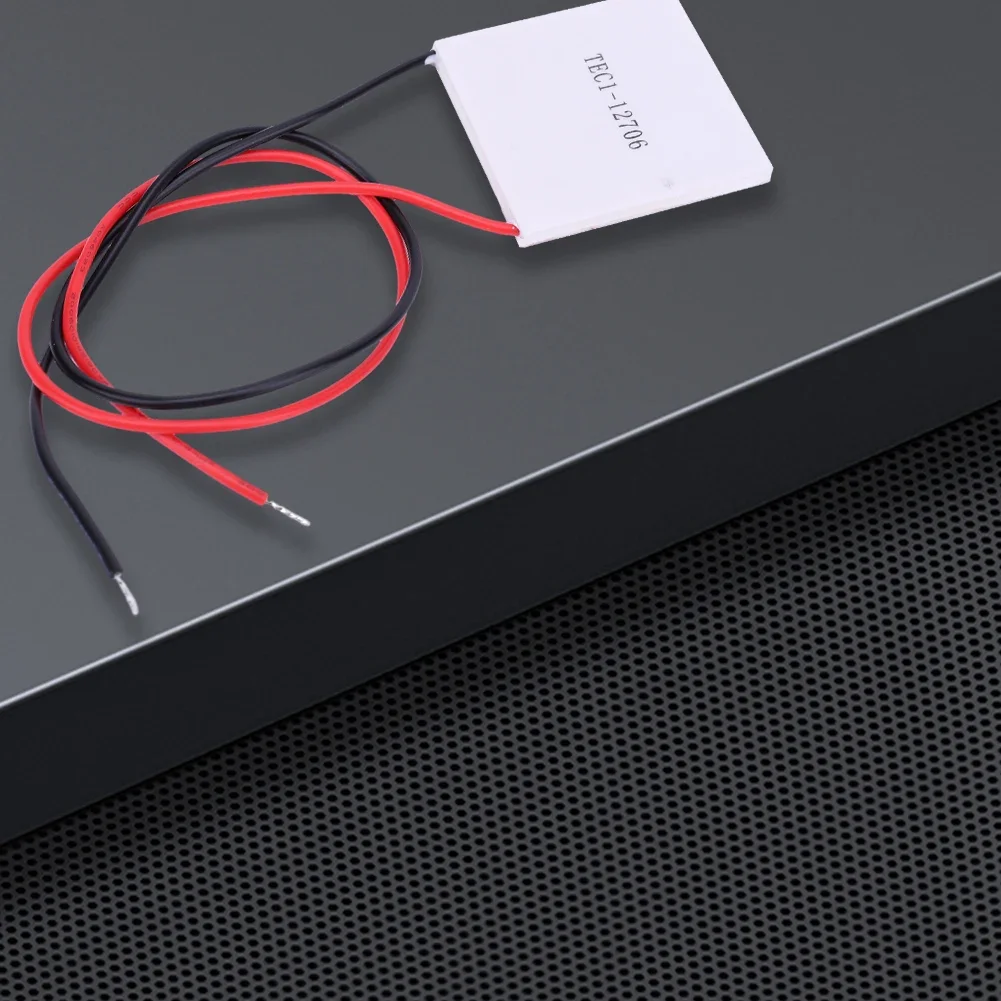

| Modèle de puce | TEC1-12706 |

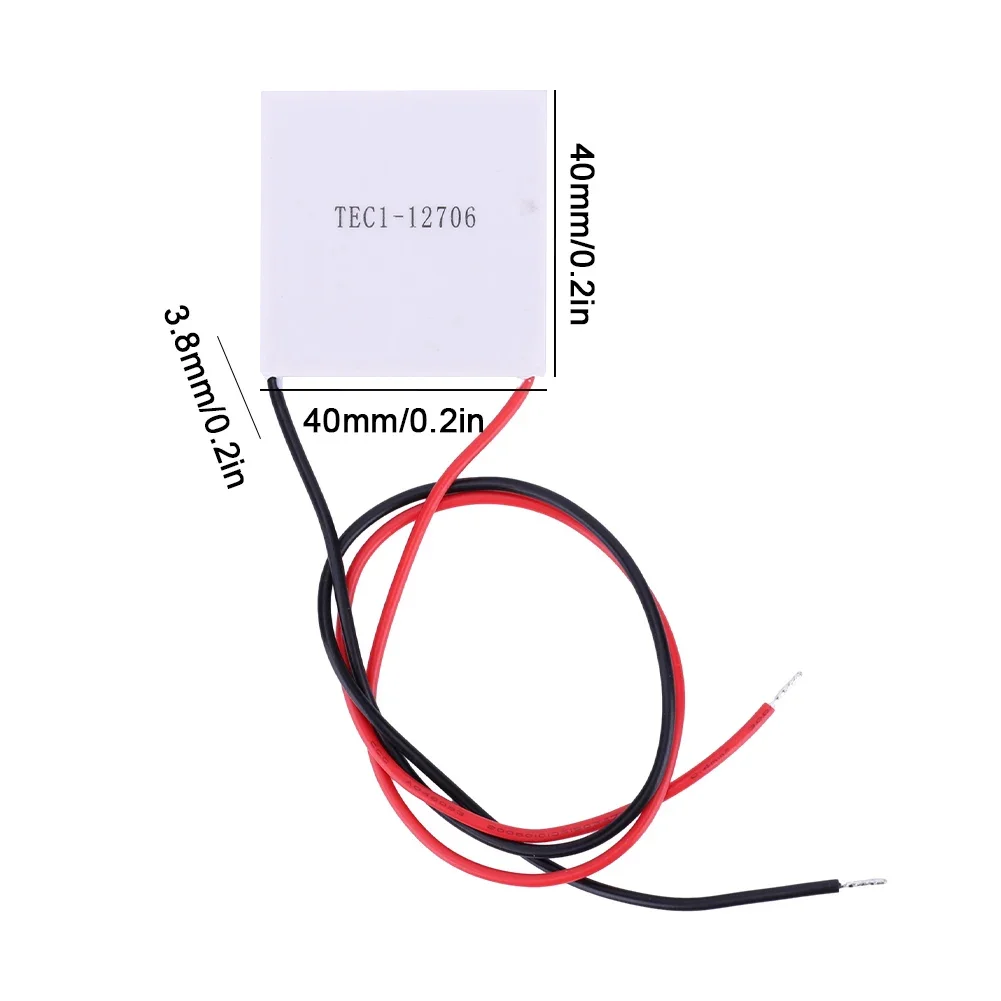

| Dimensions | 40x40x3.8mm, 127 couples d’éléments |
| Spécifications du fil | Longueur du fil d’environ 300 ± 5mm, fil standard RV avec une seule tête étamée de 5mm |
| Résistance interne | 2.12.52 (testé à la température environnementale de 23 ± 1 ℃, en utilisant 1kHz AC) |
| Différence de température maximale | Tmax(Qc-0) au-dessus de 60 ℃ |
| Courant de fonctionnement | Imax = 5.8A (environ 4.5A basé sur la tension constante de 12V et la capacité de dissipation thermique) |
| Tension nominale | DC12V (Vmax: 15V, courant de démarrage 5.8A) |
| Puissance de refroidissement | Qcmax 58-65W |
| Pression de montage | 85N/cm2 |
| Environnement de fonctionnement | Plage de température -55 ℃ à 83 ℃ (les températures ambiantes excessivement élevées affectent directement l’efficacité de refroidissement) |
| Processus d’encapsulation | Étanchéité en caoutchouc de silicone standard 704 sur les bords |
| Norme d’emballage | Emballage de boîte de mousse, conditions de stockage avec la température environnementale de -40 ℃ à 60 ℃ |
Domaines d’application
- Réfrigérateurs pour services alimentaires et boissons
- Boîtes de refroidissement portables pour voiture
- Systèmes de refroidissement liquide
- Stabilisateurs de température
- Refroidisseurs CPU et instruments scientifiques
- Photonique et systèmes médicaux
Utilisation
- Comment réaliser le refroidissement?
- Préparez les composants suivants: plaque de refroidissement, dissipateur de chaleur, graisse thermique, coussin isolant et alimentation.
- Appliquez de la graisse thermique sur les surfaces de refroidissement et de chauffage de la plaque de refroidissement.
- Installez la plaque de refroidissement sur le dissipateur de chaleur, en plaçant un coussin isolant entre les deux.
- Serrez les vis, mettez sous tension et commencez à refroidir.
Remarque
- La plaque de refroidissement fonctionne avec un refroidissement latéral et l’autre chauffage latéral, assurant une dissipation efficace de la chaleur de la surface de chauffage pendant le fonctionnement.
- Évitez strictement d’alimenter l’appareil pendant plus de 2 secondes sans dissipation thermique appropriée pour éviter la surchauffe et les dommages potentiels. Les acheteurs assument la responsabilité de tout dommage causé par une mauvaise utilisation.
- Il est essentiel d’appliquer de la graisse thermique lors de l’installation de la plaque de refroidissement sur un dissipateur de chaleur.
- Le côté avec les marques est la surface froide, tandis que le côté non marqué est la surface chaude.
- Une installation adéquate d’un dissipateur de chaleur ou d’un dispositif de refroidissement par eau sur la surface absorbant la chaleur est nécessaire pour éviter les dommages.
