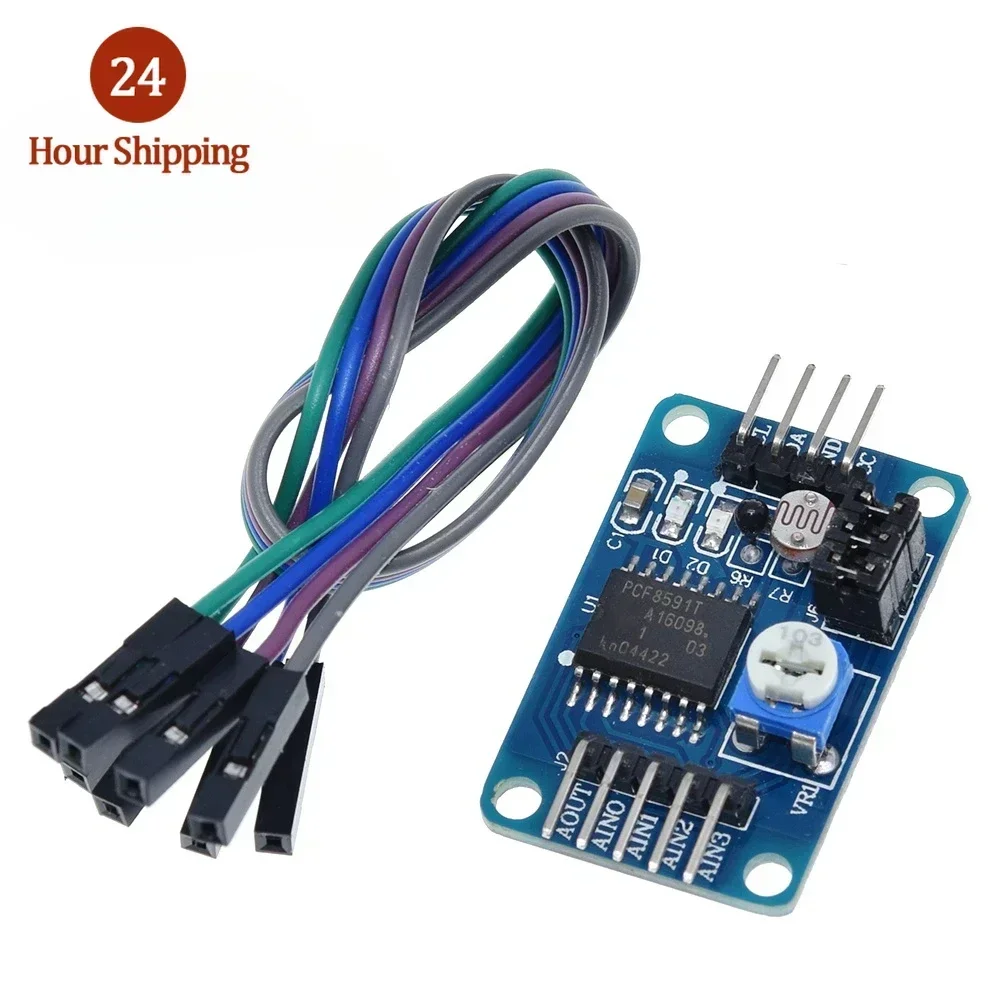

PCF8591-Conversion AD/DA pour contrôle température – Test et Avis

Points Clés

• Puce AD/DA intégrée PCF8591
• Alimentation unique, faible consommation d’énergie
• Quatre entrées analogiques et une sortie analogique
• Interface de bus série I2C
• Adresses d’entrée et de sortie transmises en série via le bus I2C

PCF8591 Introduction de la puce AD/DA

PCF8591 est une puce unique intégrée, alimentation unique, faible consommation d’énergie, dispositif d’acquisition de données CMOS 8 bits. PCF8591 dispose de quatre entrées analogiques, d’une sortie analogique et d’une interface de bus série I2C. Les trois broches d’adresse A0, A1 et A2 de PCF8591 peuvent être utilisées pour la programmation d’adresse matérielle, permettant l’accès à huit périphériques PCF8591 sur le même bus I2C sans matériel supplémentaire. L’adresse d’entrée et de sortie, le contrôle et les signaux de données sur le dispositif PCF8591 sont transmis en série par un bus I2C bidirectionnel à deux fils.

Principaux indicateurs de performance de PCF8591:

• Alimentation unique
• Processus PCF8591 plage de tension de fonctionnement 2.5v -6V
• Courant de veille plus court
• Entrée/sortie série Matlab via le bus I2C
• Adresses Matlab PCF8591 à travers trois broches d’adresse matérielle
• Le taux d’échantillonnage de matlab PCF8591 est déterminé par le taux de bus I2C
• Les quatre entrées analogiques sont programmables pour être des entrées à extrémité unique ou différentielles
• Sélection du canal incrémental automatique rampant
• La plage de tension simulée du matlab PCF8591 va de VSS à VDD
• Matlab PCF8591 dispose d’un circuit de suivi et de maintien intégré
• Un convertisseur A/N plus court à 8 bits se rapproche successivement
• Le gain dbac est réalisé grâce à la sortie simulée de 1 circuit

Description de deux bébés

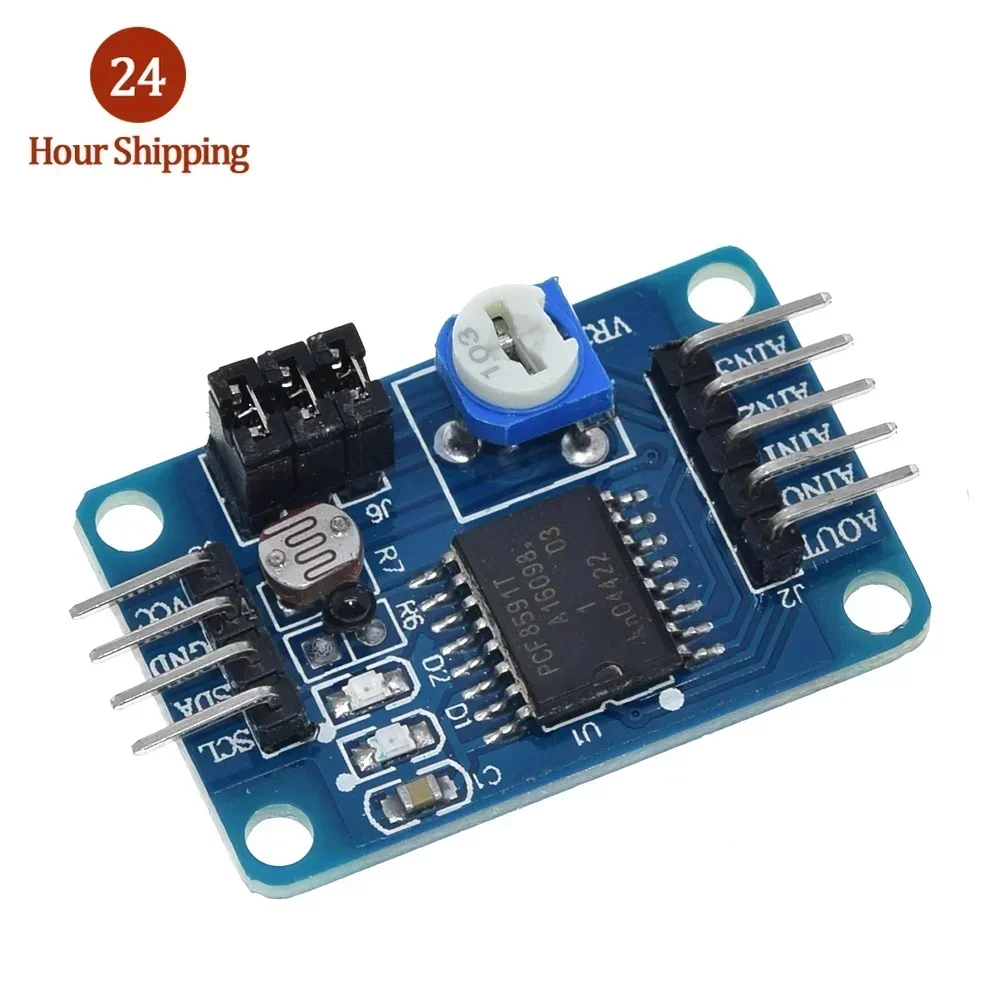

• La puce de module adopte le PCF8951
• 2 modules supportent l’acquisition d’entrée de tension externe à 4 canaux (plage d’entrée de tension 0-5v)
• Le module 3 intègre une résistance photosensible et peut collecter une valeur précise de l’intensité lumineuse ambiante grâce à AD
• Thermistance intégrée à 4 modules, peut collecter la valeur exacte de la température de l’environnement via AD
• Intégration de 5 modules 1 circuit d’acquisition d’entrée de tension 0-5v (ajuster la tension d’entrée par le potentiomètre bleu)
• 6 modules avec voyant d’alimentation (après l’alimentation du module, le voyant sera allumé)
• Le module 7 a un voyant de sortie DA. Lorsque la tension de l’interface de sortie du module DA atteint une certaine valeur, le voyant de sortie DA sur la carte s’allume. Plus la tension est élevée, plus la luminosité du voyant sera évidente.

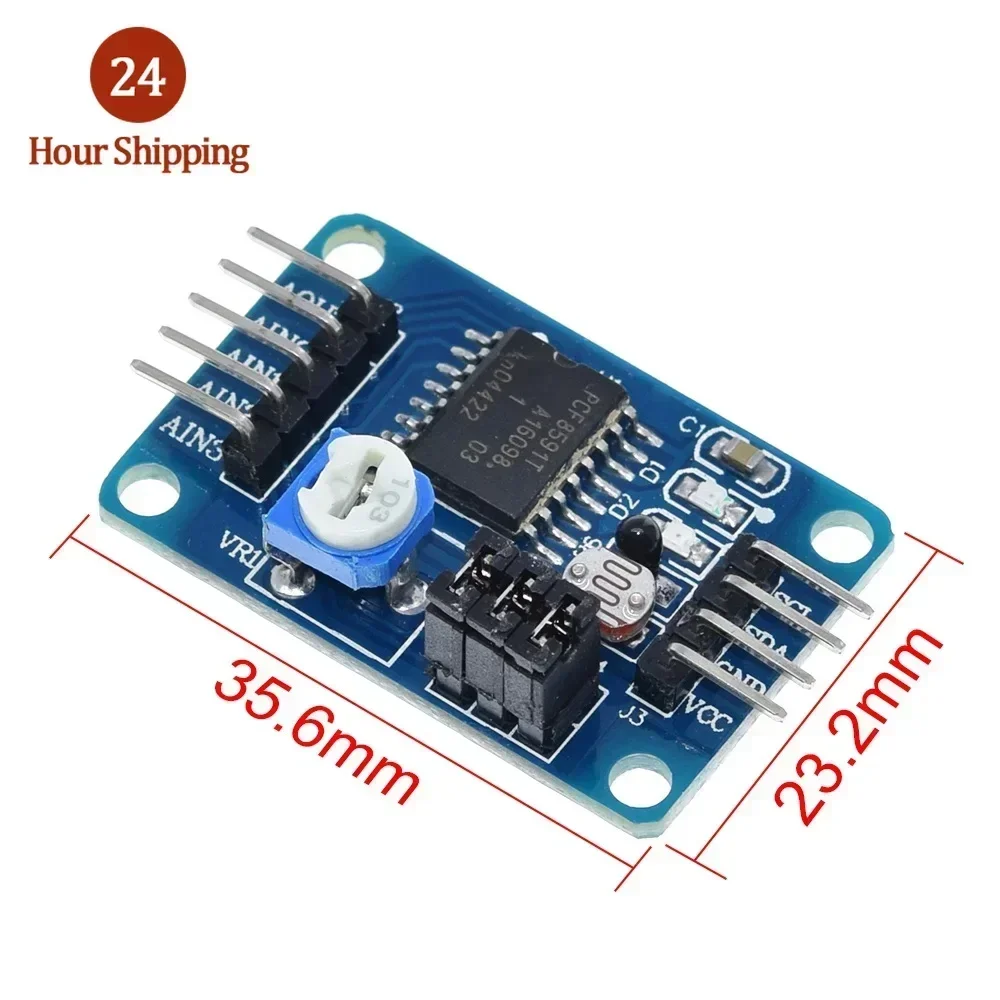

• 8 module PCB taille: 3.6cm * 2.3cm
• Double panneau standard, épaisseur de la plaque 1.6mm, tout autour avec trou traversant, ouverture: 3mm, facile à fixer

Description de l’interface à trois modules

• Les côtés gauche et droit de ce module sont respectivement augmentés par 2 interfaces de rangée de goupille, qui sont expliquées comme suit:
• L’interface de sortie DA de la puce AOUT à gauche
• Puce AINO simule l’interface d’entrée 0
• La
