"Panneau technique optocouremplaçant pour Ardu37"

Blog > Relais 24Vdc > “Panneau technique optocouremplaçant pour Ardu37” – Test et Avis

.
.

Table of Contents

Points Clés

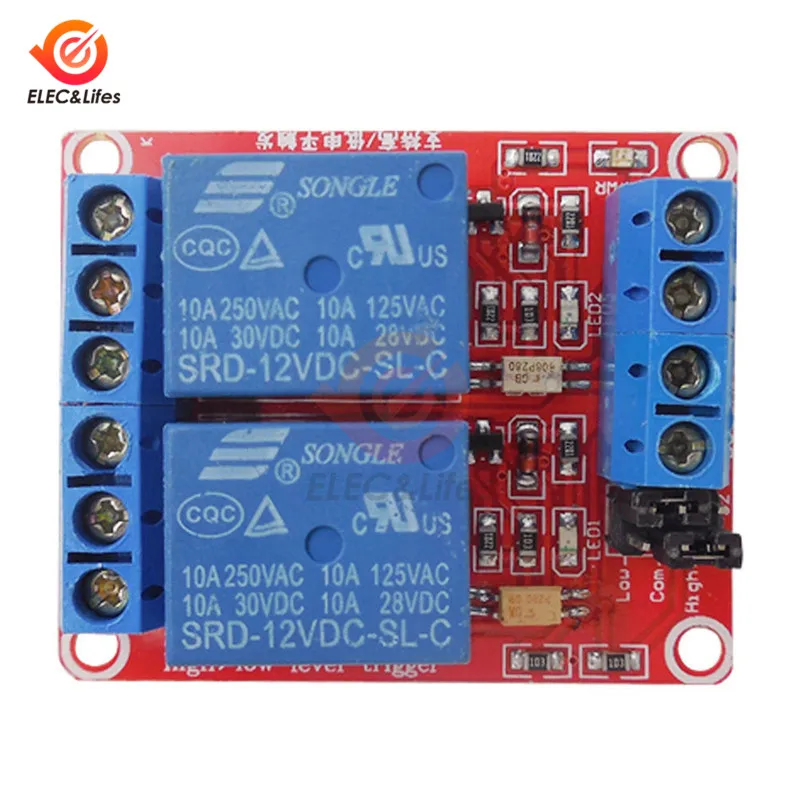

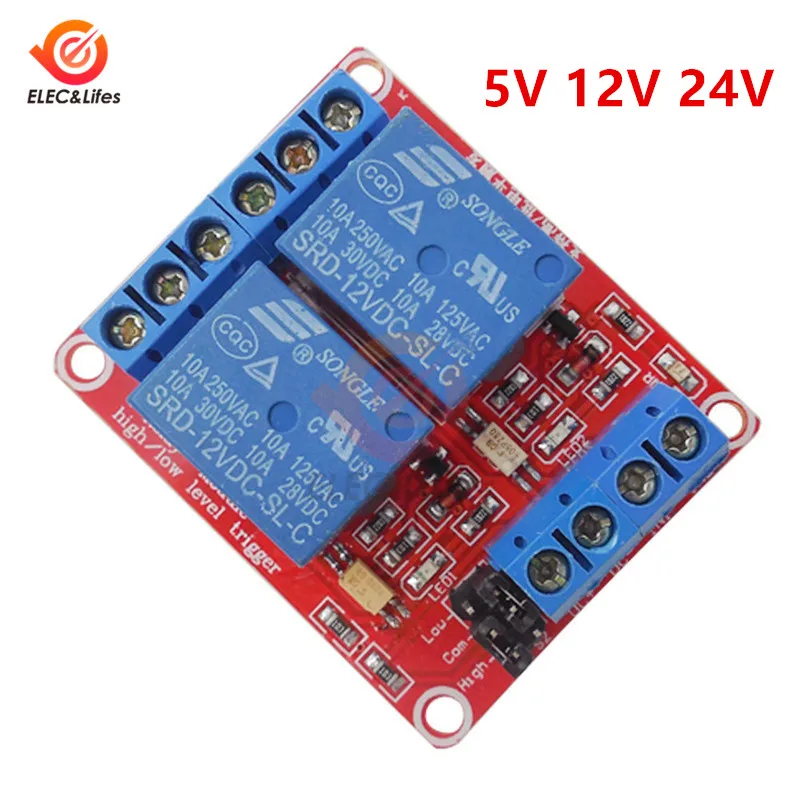

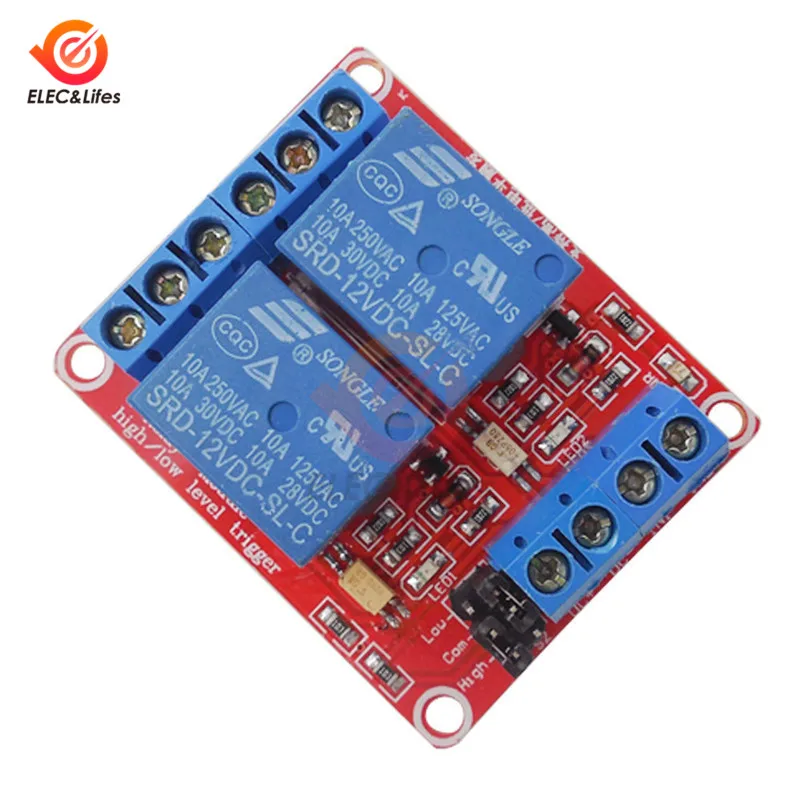

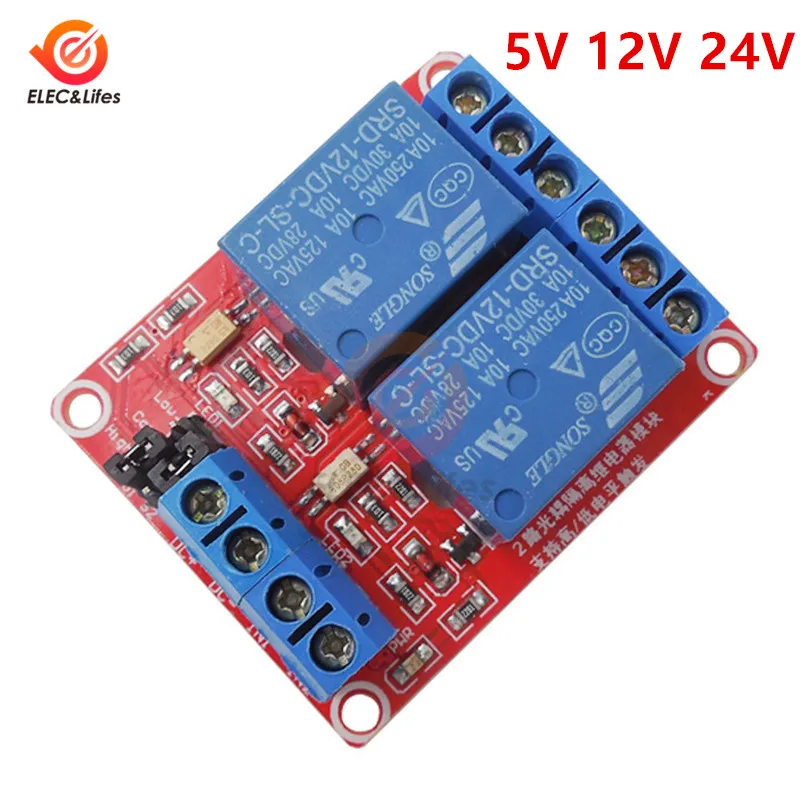

Maximum load on normally open pin	AC 250V/10A, DC 30V/10A
Trigger current	5mA
Module can be set high level or low level trigger by jumper wire
Power indicator light (green), relay status indicator light (red)
Module size	50mm41mm18.5mm

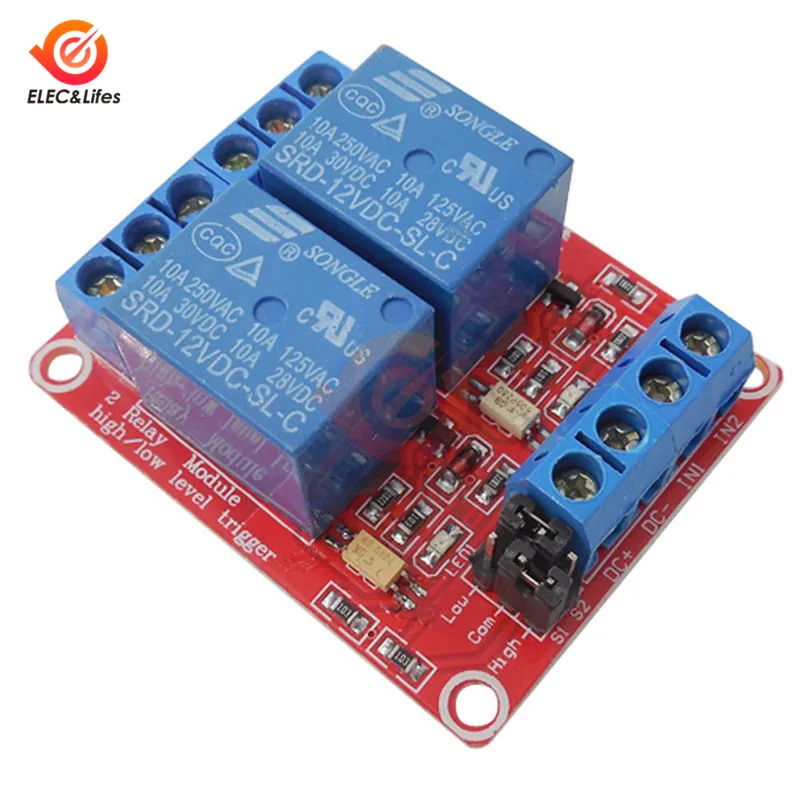

Module interface specifications

DC+ : DC power supply positive pole
DC- : DC power supply negative pole
IN1 : channel 1 signal triggering pin
IN2 : channel 2 signal triggering pin

Relay output

Normally closed pin (NC1) : channel 1 relay normally closed pin
Common pin (COM1) : channel 1 relay common pin
Normally opened pin (NO1) : channel 1 relay normally opened pin
Normally closed pin (NC2) : channel 2 relay normally closed pin
Common pin (COM2) : channel 2 relay common pin
Normally opened pin (NO2) : channel 2 relay normally opened pin

High or low level trigger option

S1:It is option switch for channel 1 relay
S2:It is option switch for channel 2 relay
It is low level triger if COM pin connect to LOW pin; It is high level triger if COM connect to High

Note: Images are provided for reference and may vary from the actual product.

Que pensent les clients du produit?

Pas d’avis clients disponibles pour le moment.

Mon avis sur le produit

Ce panneau technique avec prise en charge optocouplée est un excellent choix pour les projets nécessitant une gestion précise des niveaux de tension. Les fonctionnalités avancées, telles que la possibilité de choisir entre un déclenchement à niveau haut ou à niveau bas, en font un outil polyvalent. De plus, sa taille compacte facilite son intégration dans différents montages. Cependant, il est important de noter que ce produit convient aux tension de 5V, 12V et 24V seulement. Dans l’ensemble, je recommande ce panneau technique pour toutes les applications nécessitant la gestion fiable de multiples tensions.

FAQ

Q: Ce panneau technique peut-il fonctionner avec des tensions autres que 5V, 12V et 24V?

O: Non, ce panneau technique est spécifiquement conçu pour les tensions de 5V, 12V et 24V.

Q: Puis-je utiliser ce panneau technique dans des applications industrielles?

O: Oui, ce panneau technique est adapté aux applications industrielles grâce à sa capacité à supporter des charges élevées.
