Panneau bouclier CNC V4.0 pour Arduino Nano – Test et Avis

.
.

Points Clés

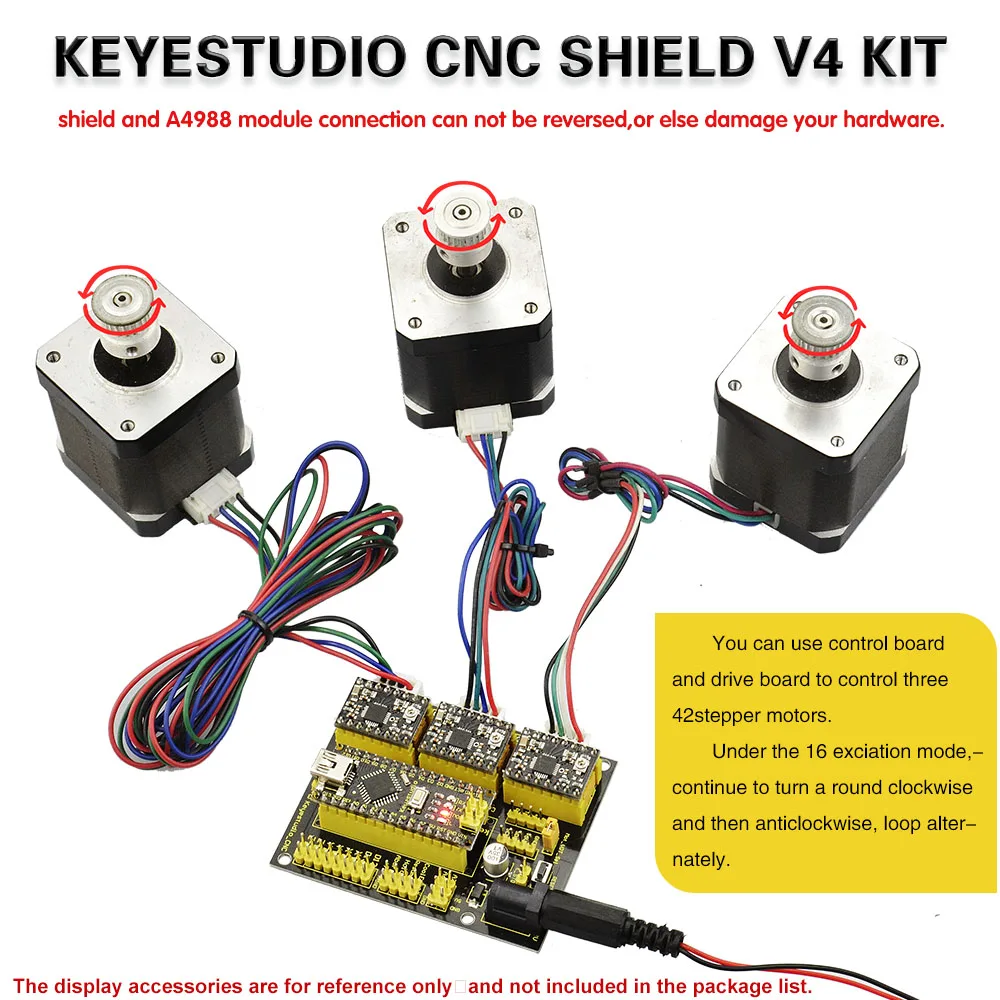

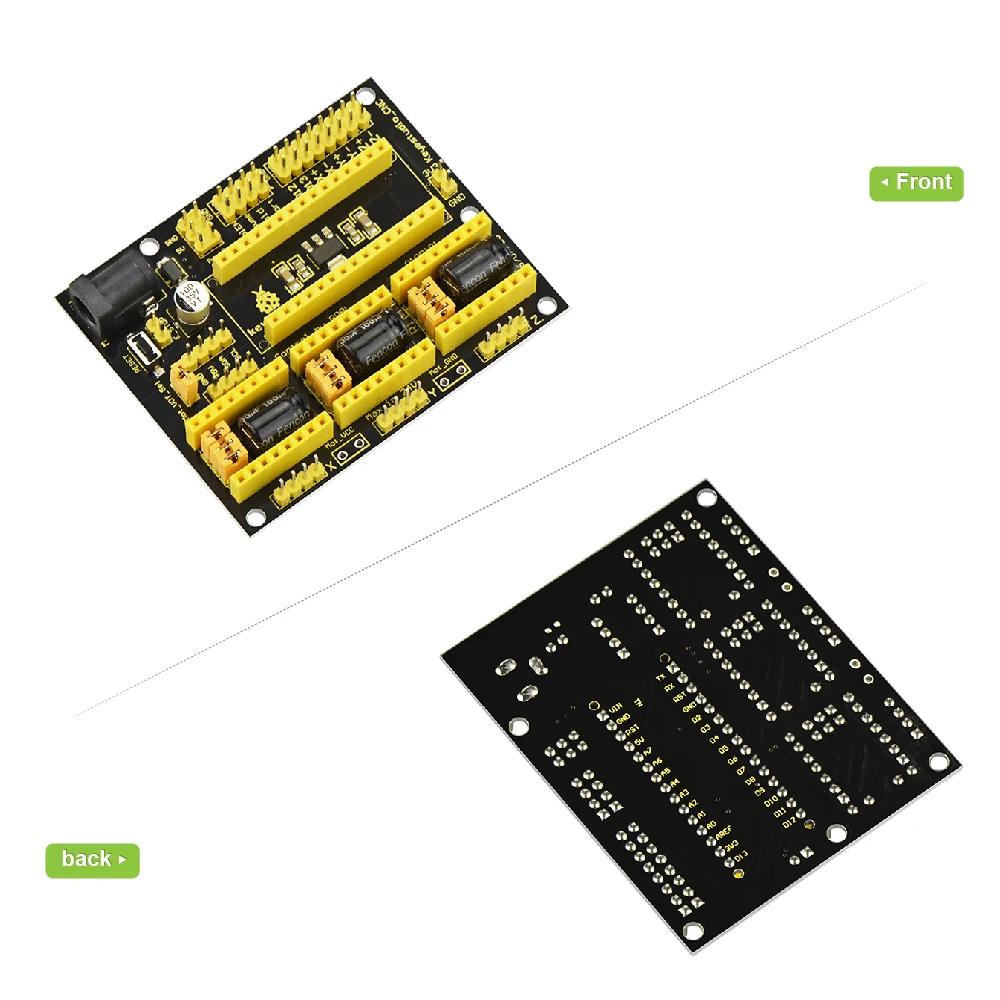

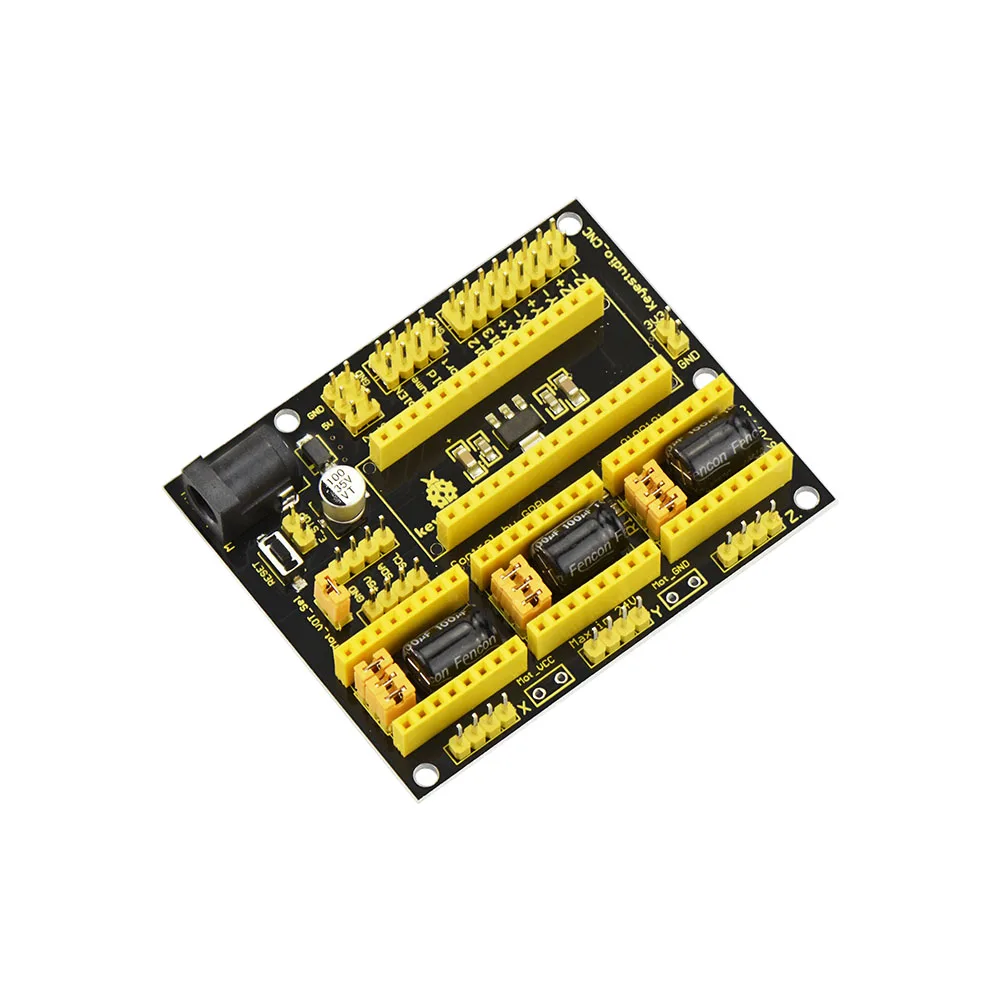

• Panneau de bouclier CNC V4.0 pour Arduino Nano
• Mode pas complet par défaut, peut être modifié en mode 1/16 ou tout autre mode

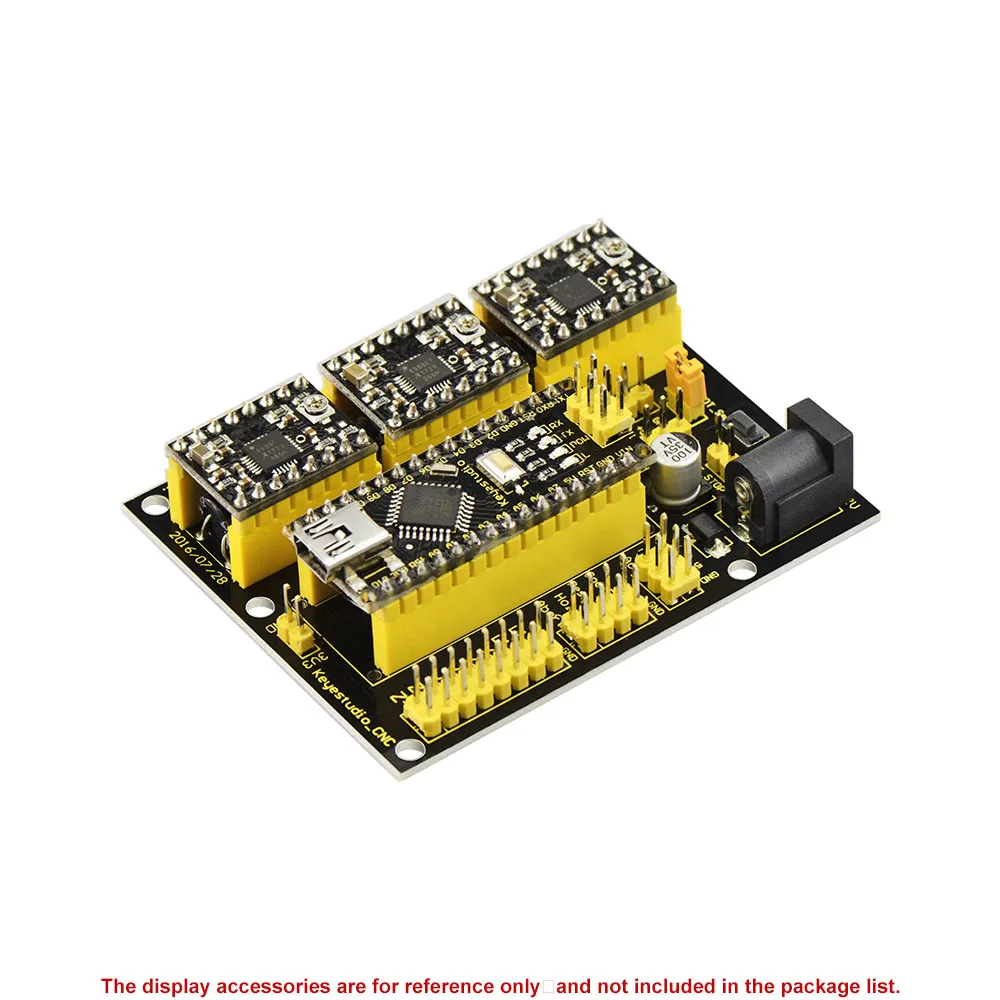

• Équipé du module de pilote A4988
• Possibilité de changer de mode de fonctionnement en ajustant les niveaux de ms1 ms2 ms3 (DRV 8825 ms0 ms1 ms2)

Description du produit

A noté:

Ce produit est en mode pas complet par défaut, veuillez le modifier en mode 1/16 ou tout autre mode par vous-même si vous en avez besoin.

Interfaces correspondantes du web officiel:

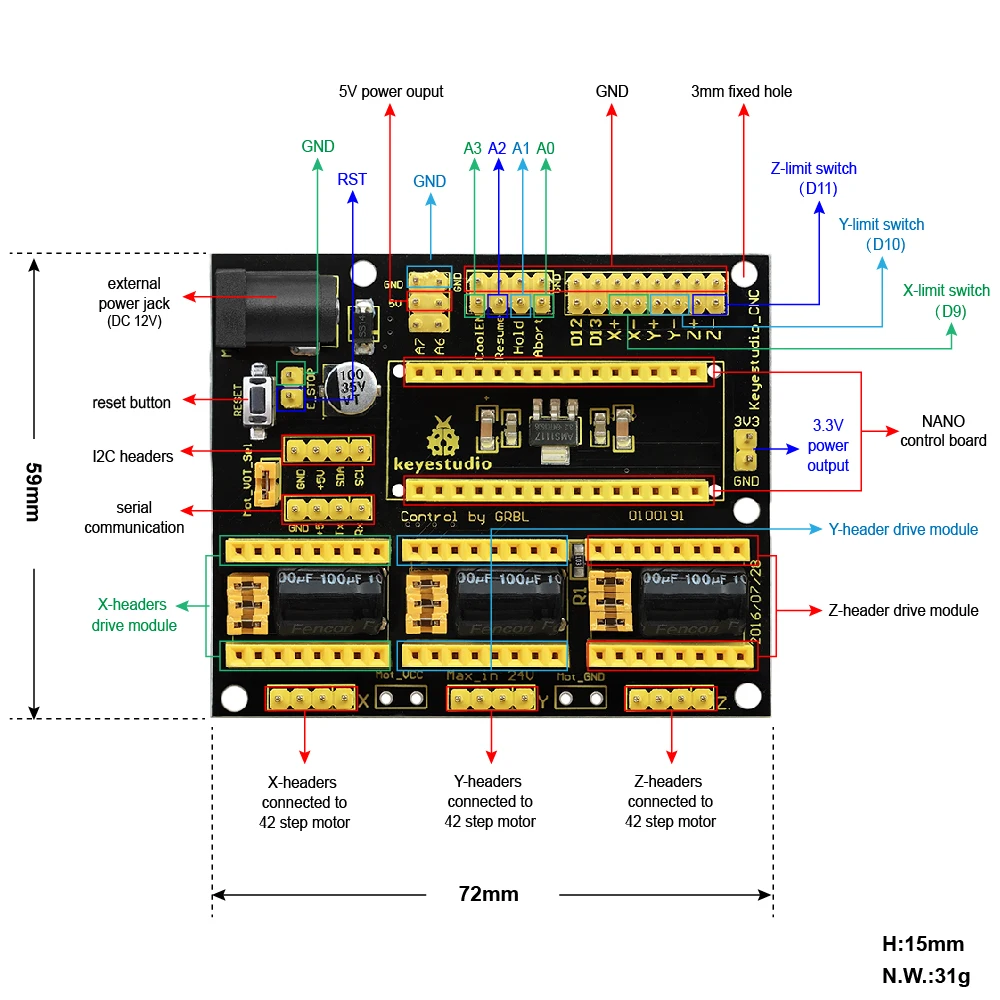

• X_STEP_BIT 2 – Uno broche numérique 2
• Y_STEP_BIT 3 – Uno broche numérique 3
• Z_STEP_BIT 4 – Uno broche numérique 4
• X_DIRECTION_BIT 5 – Uno broche numérique 5
• Y_DIRECTION_BIT 6 – Uno broche numérique 6
• Z_DIRECTION_BIT 7 – Uno broche numérique 7

Changement de mode de fonctionnement:

Le produit est équipé du module de pilote A4988. Vous pouvez changer de mode de fonctionnement en ajustant le niveau de ms1 ms2 ms3 (DRV 8825 ms0 ms1 ms2) qui sont connectés à trois paires d’en-tête de broche. En branchant un bouchon de cavalier, le circuit est relié au GND et le mode de fonctionnement devient le mode pas complet. Le circuit est débranché sans bouchon de cavalier. Si vous souhaitez brancher le circuit avec du haut niveau, il doit être connecté à VCC par soudage.

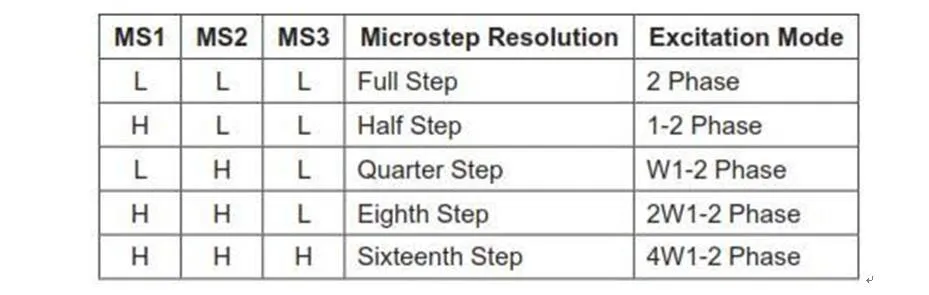

Tableau de relation entre le mode de fonctionnement et ms1 ms2 ms3 (Module A4988):

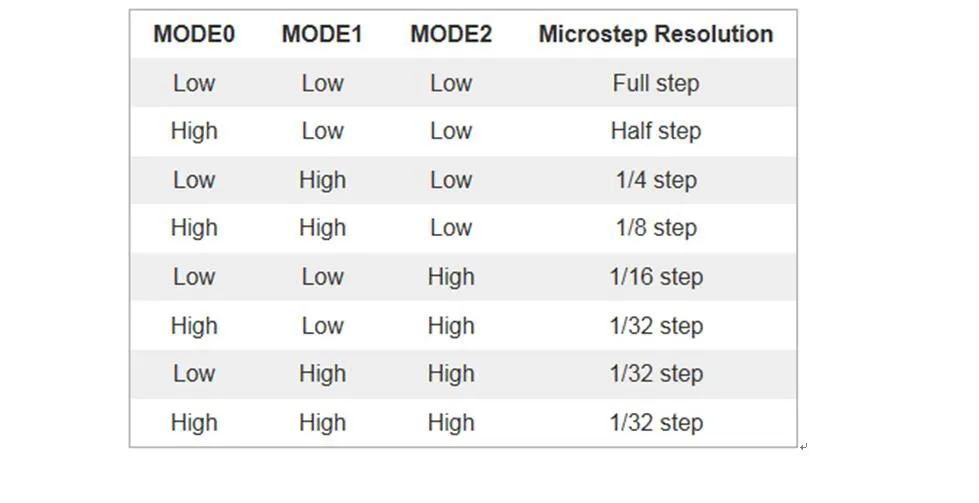

Tableau de relation entre le mode de fonctionnement et MS0, MS1, MS2 (Module DRV 8825):

Que pensent les clients du produit ?

Malheureusement, il n’y a pas d’avis de clients disponibles pour le moment. Cependant, nous pouvons vous donner notre avis sur le produit.

Notre avis sur le produit

Le panneau de bouclier CNC V4.0 pour Arduino Nano est un produit polyvalent qui permet de contrôler facilement les moteurs pas à pas. Sa capacité à changer de mode de fonctionnement offre une grande flexibilité. Cependant, il est important de noter que le mode pas complet est le mode par défaut et nécessite une modification manuelle pour passer à d’autres modes. De plus, l’équipement du module de pilote A4988 simplifie l’utilisation du panneau. Dans l’ensemble, c’est un produit fiable et pratique pour les amateurs d’Arduino Nano.

FAQ

Comment modifier le mode de fonctionnement du panneau de bouclier CNC V4.0 ?

Il suffit d’ajuster les niveaux de ms1 ms2 ms3 (DRV 8825 ms0 ms1 ms2) qui sont connectés à trois paires d’en-tête de broche. En branchant un bouchon de cavalier, le mode de fonctionnement devient le mode pas complet. Le circuit est débranché sans bouchon de cavalier. Si vous souhaitez brancher le circuit avec du haut niveau, il doit être connecté à VCC par soudage.
