“Oscilloscope USB 2 canaux, 1MHz, MCU portable” – Test et Avis

Points clés

• Oscilloscope PC USB à 2 canaux
• Taux d’échantillonnage de 1Mhz
• Développement MCU portable

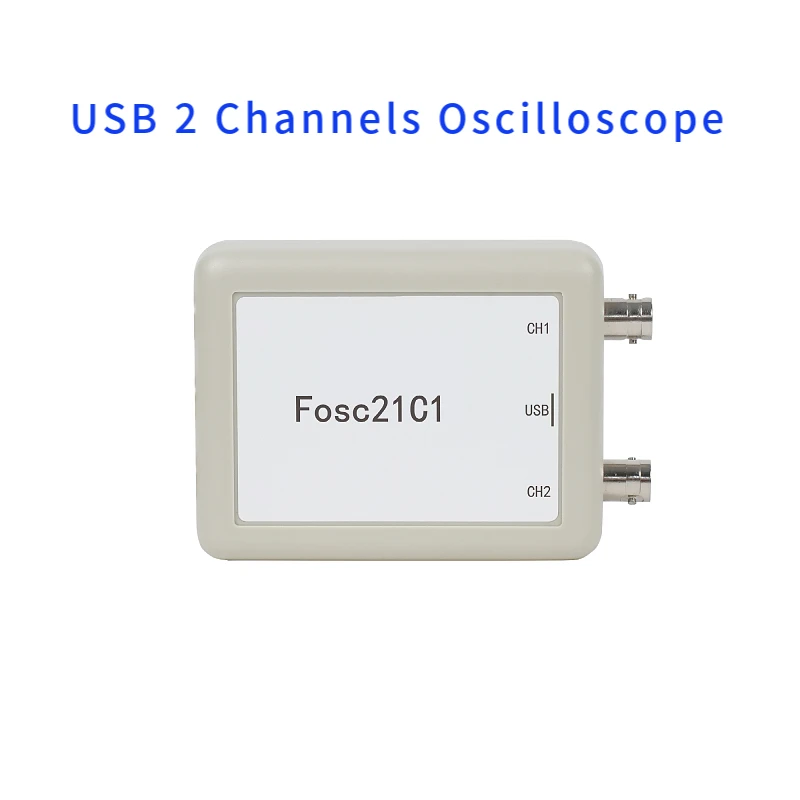

Oscilloscope USB 2 canaux

Introduction de fonction

• Entrée de 2 canaux, affichage synchrone
• Mesure automatique de l’amplitude, 4 modes de mesure facultatifs
• Fonction de capture d’entrée (déclencheur)
• Tout canal peut être défini comme source de capture (déclencheur)
• Peut définir le signal de capture (déclencheur) de bord montant ou descendant
• Niveau de signal de capture (déclencheur) réglable
• Les données peuvent être sauvegardées sur l’ordinateur, transférées automatiquement aux données sauvegardées lorsque le logiciel est démarré
• Les données peuvent être sauvegardées, et plus tard à tout moment pour afficher la forme d’onde des données de sauvegarde
• Peut afficher deux canaux de signal différentiel
• Verrouiller le signal pour étendre et compresser les formes d’onde jusqu’à 90 heures
• Convient pour surveiller le fonctionnement des équipements électriques pendant une longue période et l’archivage
• Convient pour la collecte et l’archivage de données telles que la température, l’humidité et la lumière pendant une longue période

Paramètres techniques

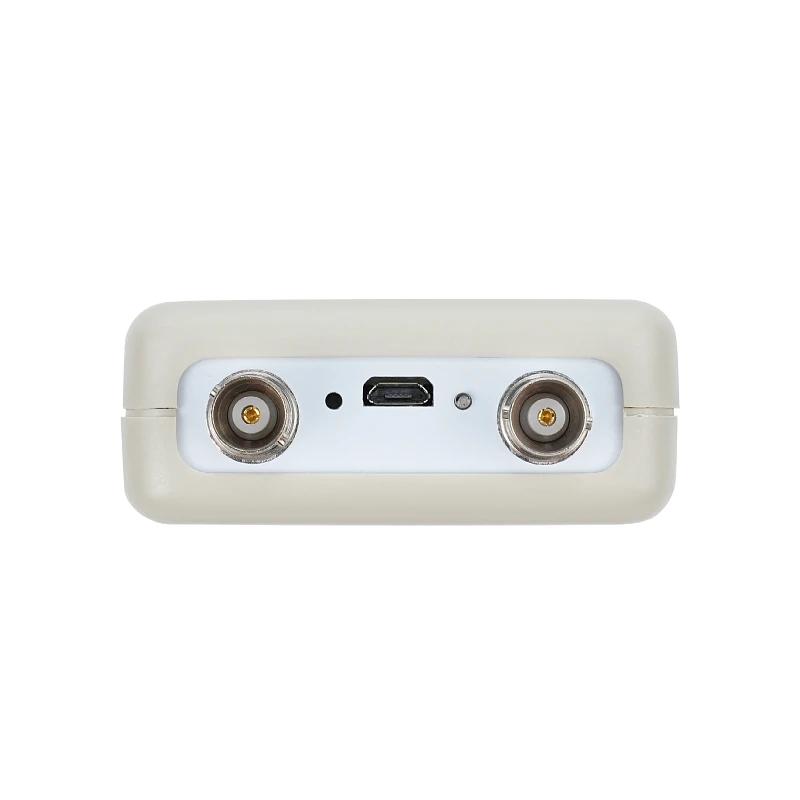

• Type d’interface: Micro USB 2.0
• Type d’interface d’entrée de signal: interface de BNC, reliée à la ligne de sonde d’oscilloscope
• Taux d’échantillonnage maximal: 1MHz (2x1MHz)
• Tension de fonctionnement: alimentation de l’interface micro USB 5 V
• Courant de consommation: < 2 A
• Plage de fréquence mesurable: 0Hz —– 250 kHz
• Plage de réglage de l’amplitude (/DIV):

• 2 mV; 5mV; 10mV; 20mV; 25mV; 40mV; 50mV; 80mV;
• 0.1V; 0.2V; 0.5V; 1V; 2V; 5V; 10V

• Impédance d’entrée: 1 MΩ/20pF
• Tension maximale de mesure: ± 80 V,
• Gamme de domaine de temps: 10 uS/DIV—–10800 S/DIV
• Enregistrement des données et profondeur de stockage: 8388608*5
• Temps maximum d’enregistrement et de sauvegarde des données: 90 heures

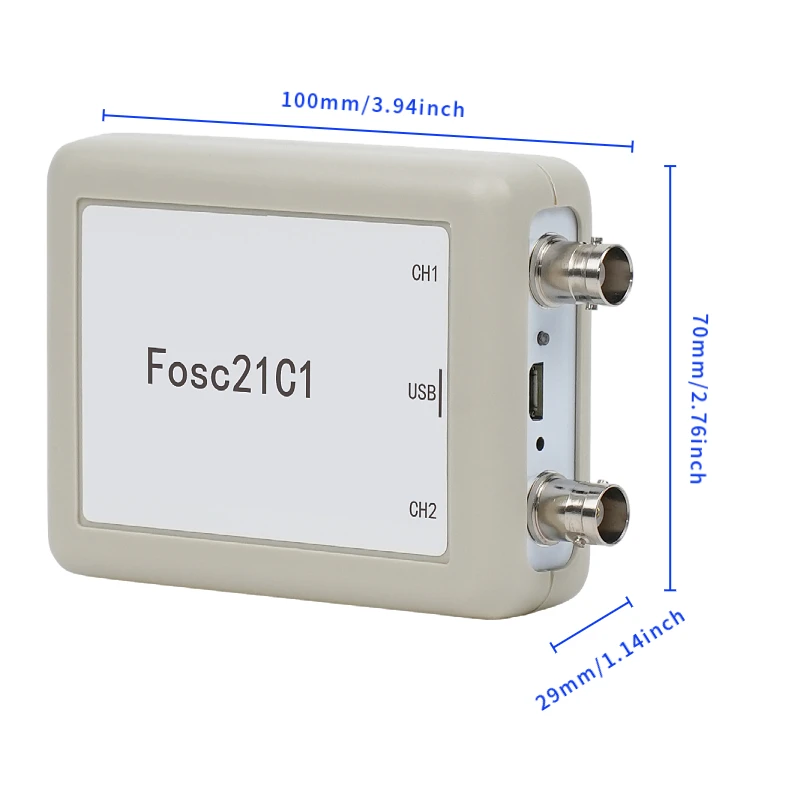

• Taille de l’hôte: 115mm * 70mm * 29mm

Méthode de connexion

• Connectez l’oscilloscope à l’ordinateur à l’aide du câble USB.

Installation du logiciel

• Connectez l’oscilloscope à l’ordinateur, double-cliquez sur Aide dans le lecteur de disque pour accéder à la page de téléchargement.
• Entrez l’adresse suivante dans la barre d’adresse du navigateur Web pour télécharger le logiciel.

Liste d’emballage

• Fosc21C1: 1 pièce
• Connecteur BNC: 2 pièces
• Câble de données USB: 1pc

Que pensent les clients du produit ?

Malheureusement, il n’y a pas encore d’avis clients disponibles pour ce produit. Cependant, selon sa description, cet oscilloscope PC USB à 2 canaux semble offrir de nombreuses fonctionnalités intéressantes. Sa capacité à mesurer automatiquement l’amplitude, sa fonction de capture d’entrée et son taux d’échantillonnage élevé de 1Mhz sont des avantages majeurs. De plus, sa portabilité en fait un outil pratique pour le développement de MCU. Cependant, il est important de noter que sa plage de fréquence mesurable est limitée à 250 kHz, ce qui peut être un inconvénient pour certains utilisateurs.

Votre avis sur le produit

Après avoir examiné la description du produit, je pense que cet oscilloscope PC USB à 2 canaux offre une combinaison intéressante de fonctionnalités pour le développement de MCU. Son taux d’échantillonnage élevé de 1Mhz permet une mesure précise des signaux, tandis que sa fonction de capture d’entrée offre la possibilité de déclencher l’enregistrement sur différents signaux. De plus, sa portabilité en fait un outil pratique pour les développeurs qui ont besoin d’un oscilloscope portable.
