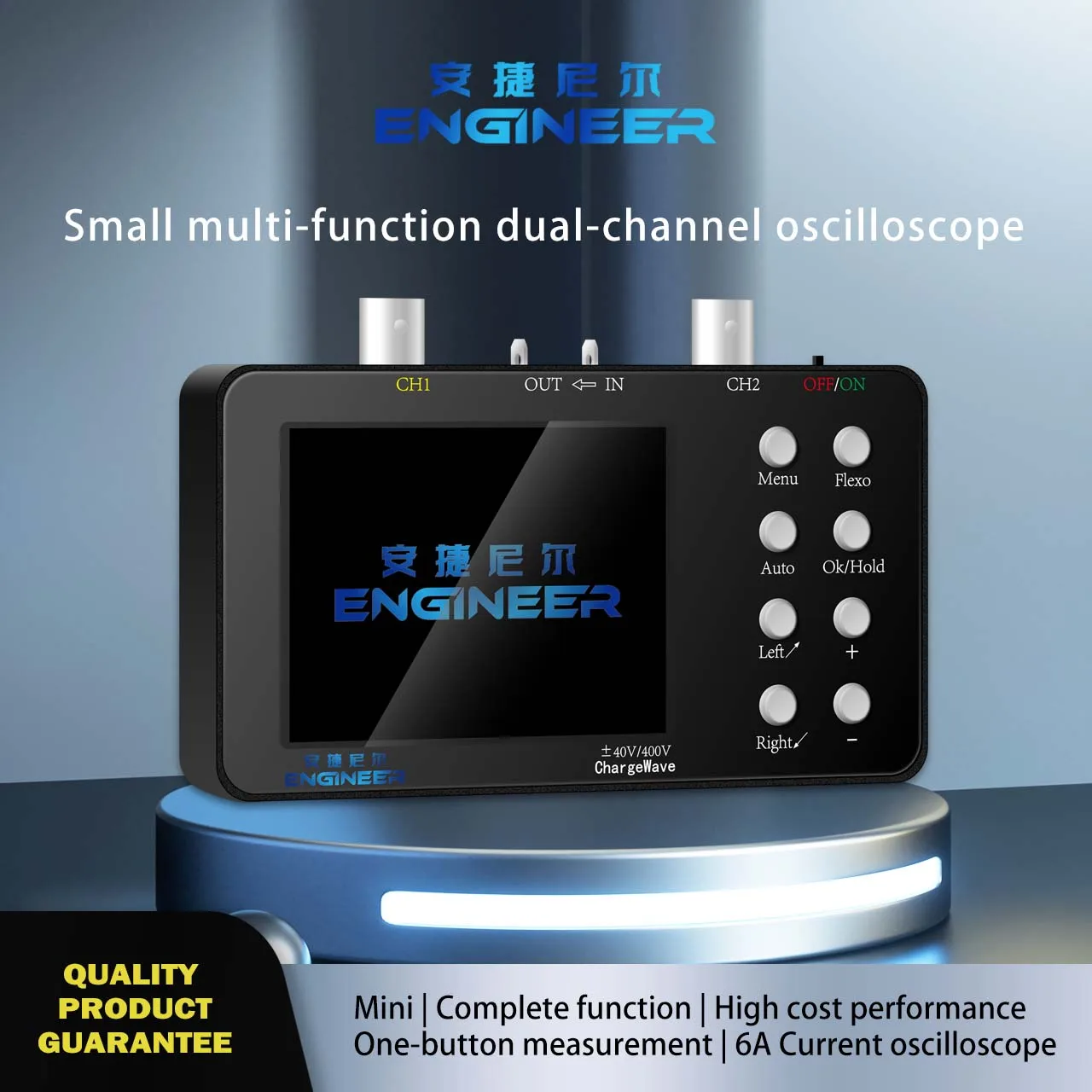

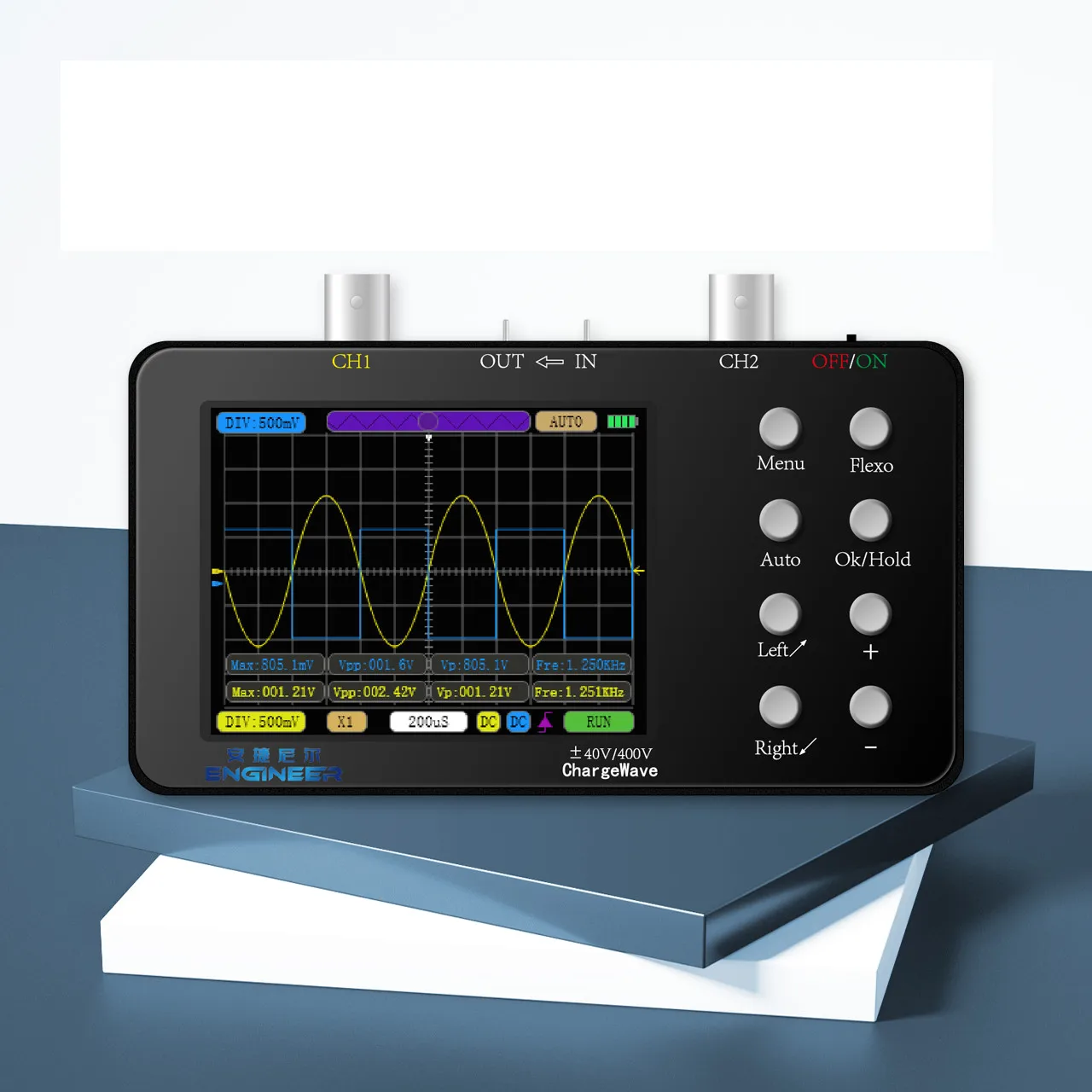

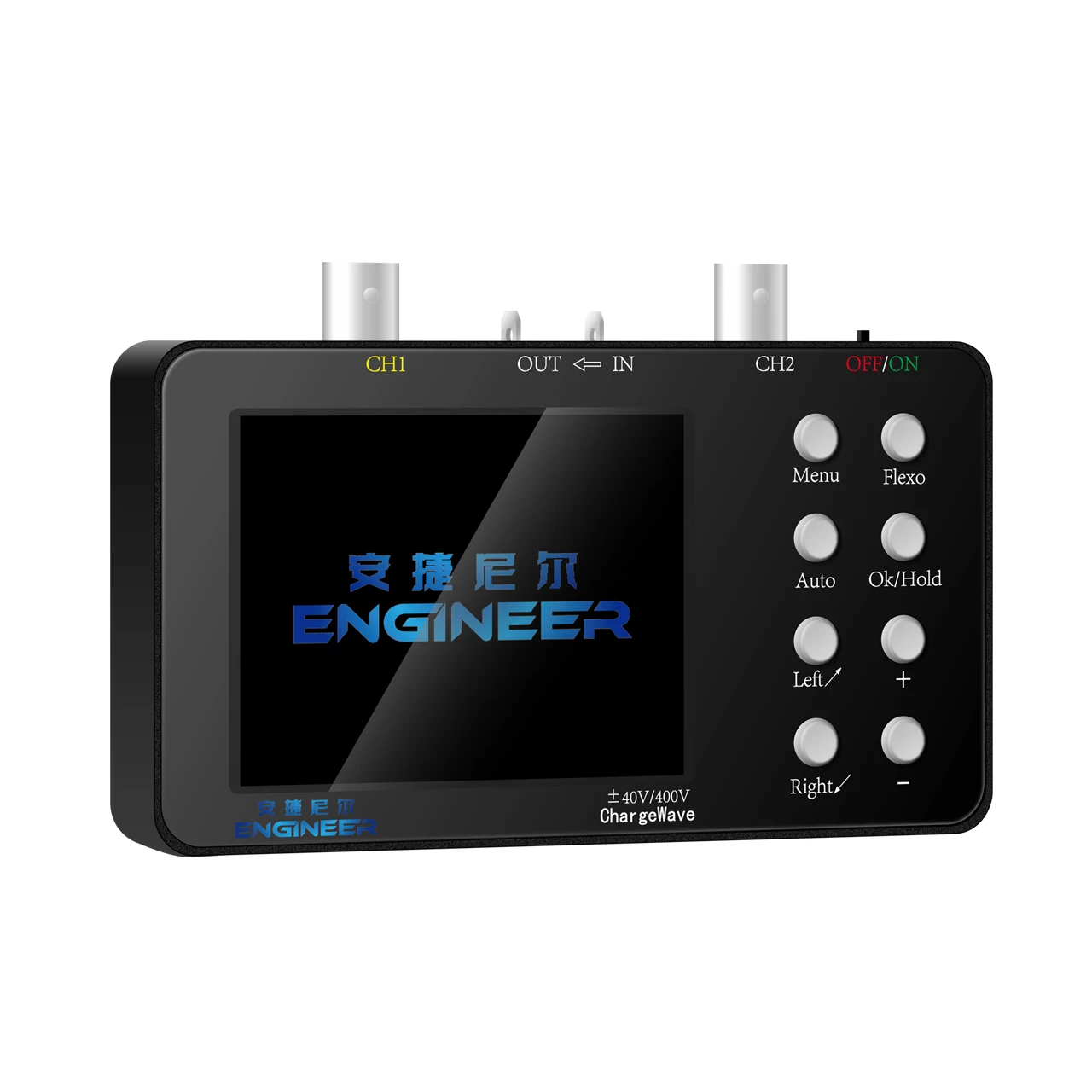

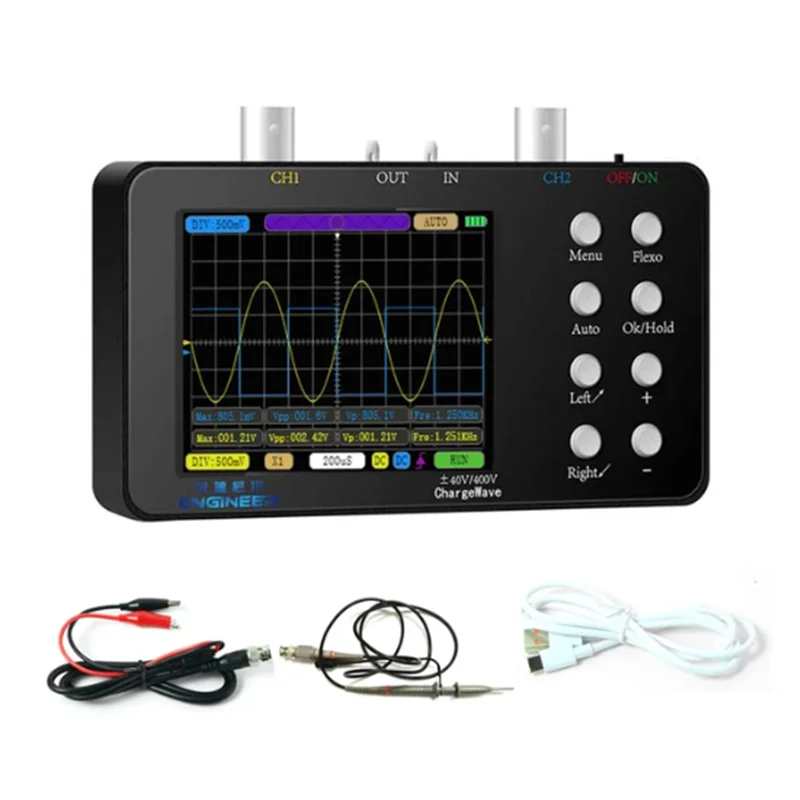

Oscilloscope portable pour réparation électronique – Test et Avis

Points Clés

• Oscilloscope numérique portable pour la réparation électronique
• Canal touristique
• Outils de détermination
• Bande passante analogique 10m
• Taux d’échantillonnage 50m

Caractéristiques

Profondeur de stockage

1.20K

Compression et expansion de forme d’onde de soutien

2. Compression en continu de la forme d’onde actuelle, le facteur de compression maximal est de 100 fois, et la courbe de changement de courant peut être visualisée par compression arbitraire

Taux d’échantillonnage

3.50M

Bande passante analogique

10MHz

Fonction de déclenchement

Avec une fonction de déclenchement complète (simple, normal, automatique), il peut être utilisé librement qu’il s’agisse d’un signal analogique périodique ou d’un signal numérique non périodique

Signal de tension maximum mesurable

±400V

AUTO

Équipé d’un bouton AUTO à haute efficacité, il peut afficher la forme d’onde mesurée sans réglages compliqués

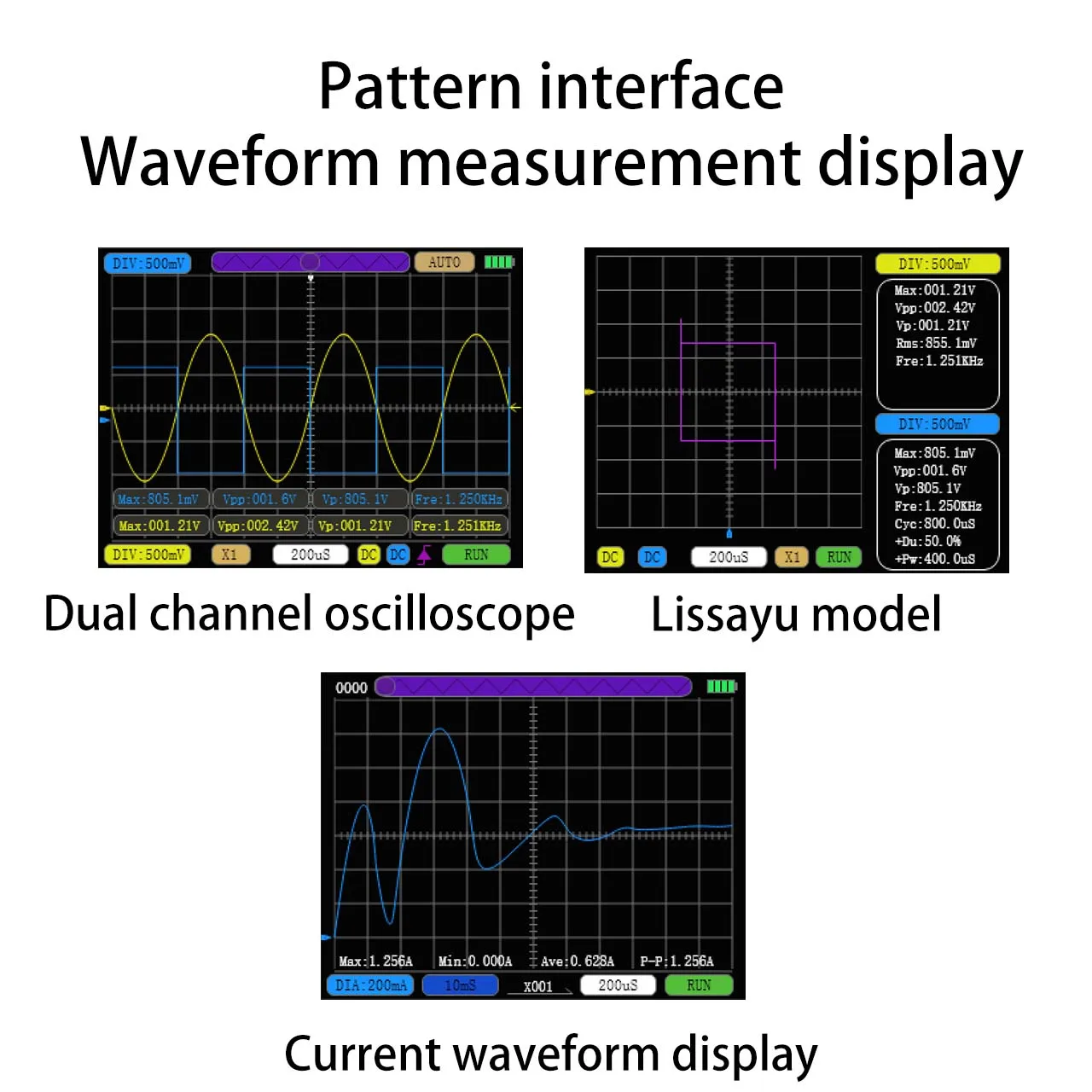

Mode oscilloscope à double canal

Mode Lissajous/affichage de la forme d’onde actuelle

Paramètres du produit

• Modèle: SCO _ 2 _ 10M
• Taux d’échantillonnage: 50M/canal
• Nombre de canaux: 2
• Bande passante analogique: 10MHz (par canal)
• Tension de mesure: X1/+ 40V X10/sol 400V
• Impédance d’entrée: 1MQ
• Profondeur de stockage: 20Kb
• Affichage des paramètres: 12 sortes
• Mesure de courant: 0 ~ 6A
• Précision minimale: 2mA
• Taux d’échantillonnage actuel: 2.5KSa/S
• Affichage: LCD 3.2 pouces
• Résolution: 320*240
• Tension de charge: 5V
• Capacité de la batterie: 2500mAh
• Temps de travail continu: 4.5-6h
• Ordinateur hôte: à mettre à jour
• Mise à niveau du micrologiciel: prise en charge
• Taille de la coque: longueur 120mm * largeur 66mm * épaisseur 18.5mm (à l’exclusion de la tête BNC)

Précautions

1. Lorsque vous mesurez une tension supérieure à 40V, assurez-vous de changer la position de la sonde sur X10.

2. Lorsque vous mesurez une tension élevée (plus de 36V CA), ne touchez pas la partie métallique de l’instrument, en particulier l’interface BNC.

3. La tension de charge ne doit pas dépasser 6.8V, afin de ne pas brûler la puce de charge.

4. Seulement lors de la mesure de l’alimentation secteur, il est absolument interdit de se connecter à l’ordinateur, ce qui provoquerait un court-circuit entre le fil neutre et le fil de terre!
