Test et avis sur l’oscilloscope automatique numérique SCO2

Table of Contents

Points Clés

Caractéristiques	Paramètres du produit	Précautions
Double canal	Modèle: SCO_2_10M	Lors de la mesure d’une tension supérieure à 40V, assurez-vous de changer la position de la sonde sur X10
Taux d’échantillonnage de 50M	Taux d’échantillonnage: 50M/canal	Lors de la mesure d’une tension élevée, ne touchez pas la partie métallique de l’instrument
Bande passante analogique de 10MHz	Bande passante analogique: 10MHz (par canal)	La tension de charge ne doit pas dépasser 6.8V

Compression et expansion de forme d’onde de soutien

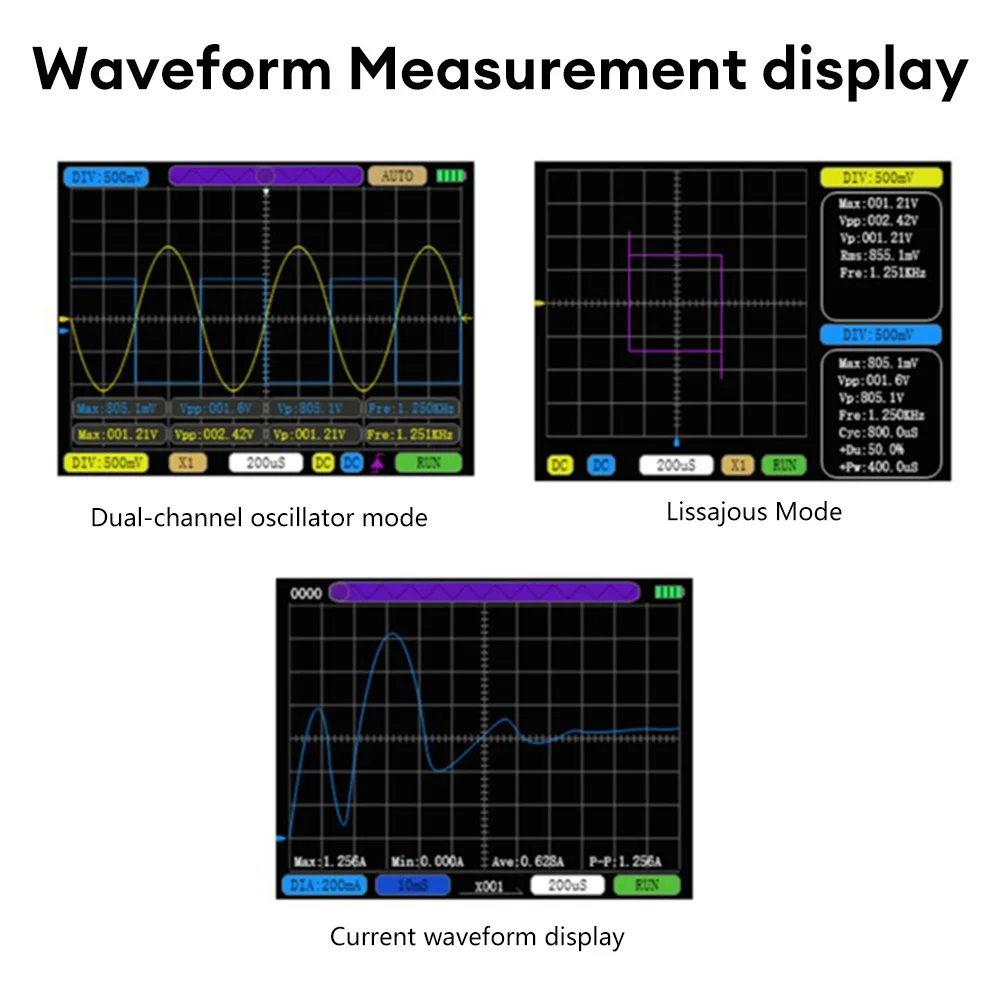

Compression en continu de la forme d’onde actuelle, le facteur de compression maximal est de 100 fois, et la courbe de changement de courant peut être visualisée par compression arbitraire

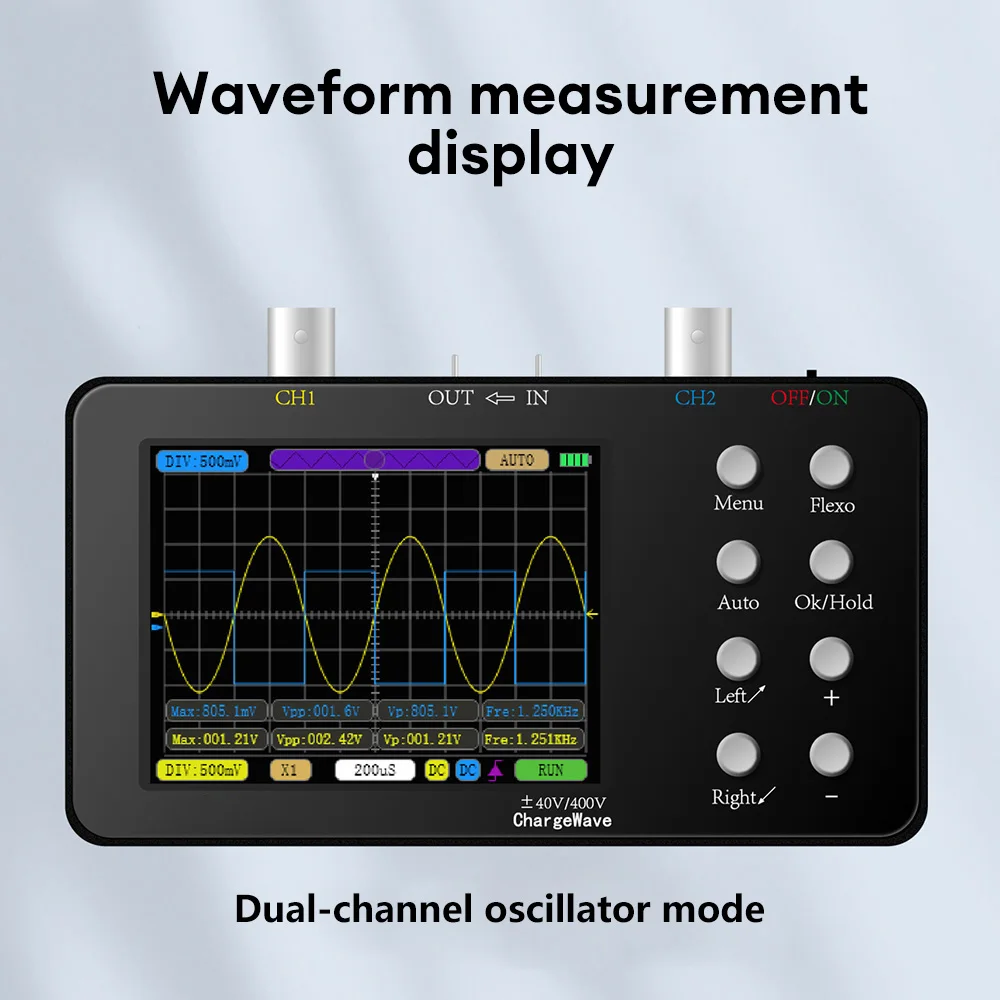

Avec une fonction de déclenchement complet (simple, normal, automatique), il peut être utilisé librement qu’il s’agisse d’un signal analogique périodique ou d’un signal numérique non périodique

Équipé d’AUTO à un bouton à haute efficacité, il peut afficher la forme d’onde mesurée sans réglages compliqués

Modèle: SCO_2_10M

Taux d’échantillonnage: 50M/canal

Nombre de canaux: 2

Bande passante analogique: 10MHz (par canal)

Tension de mesure: X1/+ 40V X10/sol 400V

Impédance d’entrée: 1MQ

Profondeur de stockage: 20Kb

Affichage des paramètres: 12 sortes

Mesure de courant: 0 ~ 6A

Précision minimale: 2mA

Taux d’échantillonnage actuel: 2.5KSa/S

Affichage: LCD 3.2 pouces

Résolution: 320*240

Tension de charge: 5V

Capacité de la batterie: 2500mAh

Temps de travail continu: 4.5-6h

Ordinateur hôte: à mettre à jour

Mise à niveau du micrologiciel: prise en charge

Taille de la coque: longueur 120mm * largeur 66mm * épaisseur 18.5mm (à l’exclusion de la tête BNC)

Lorsque vous mesurez une tension supérieure à 40V, assurez-vous de changer la position
