Moteur pas à pas avec dissipateur de chaleur pour imprimante 3D. – Test et Avis

.
.

Points Clés

Description

Brève introduction

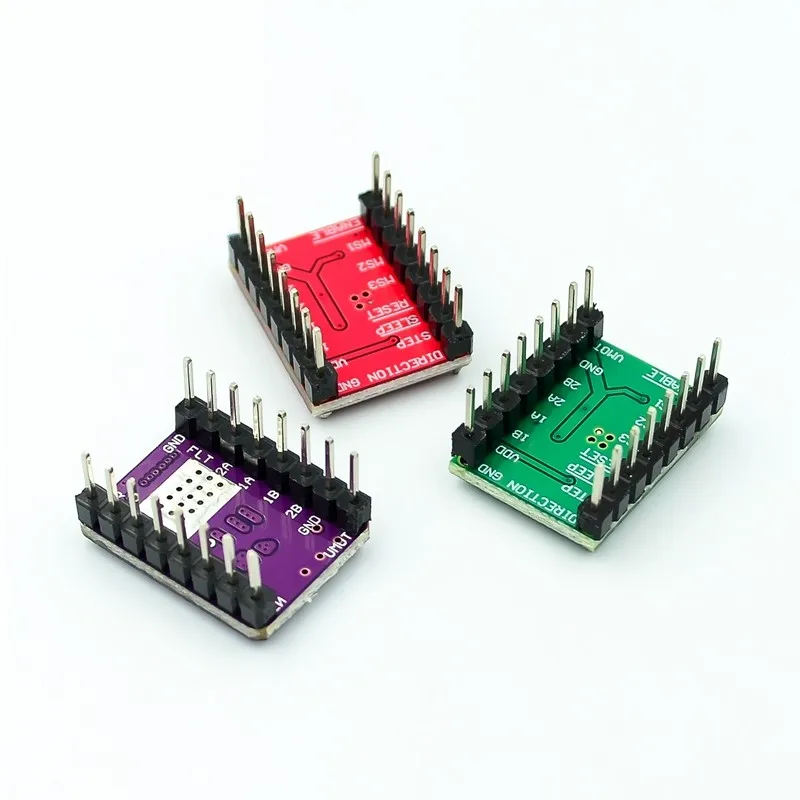

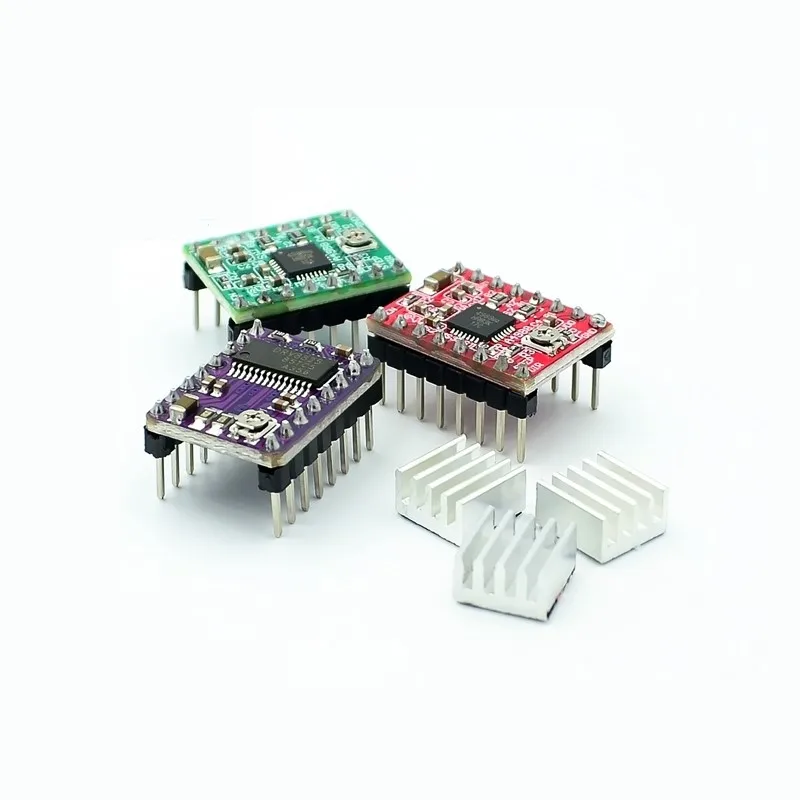

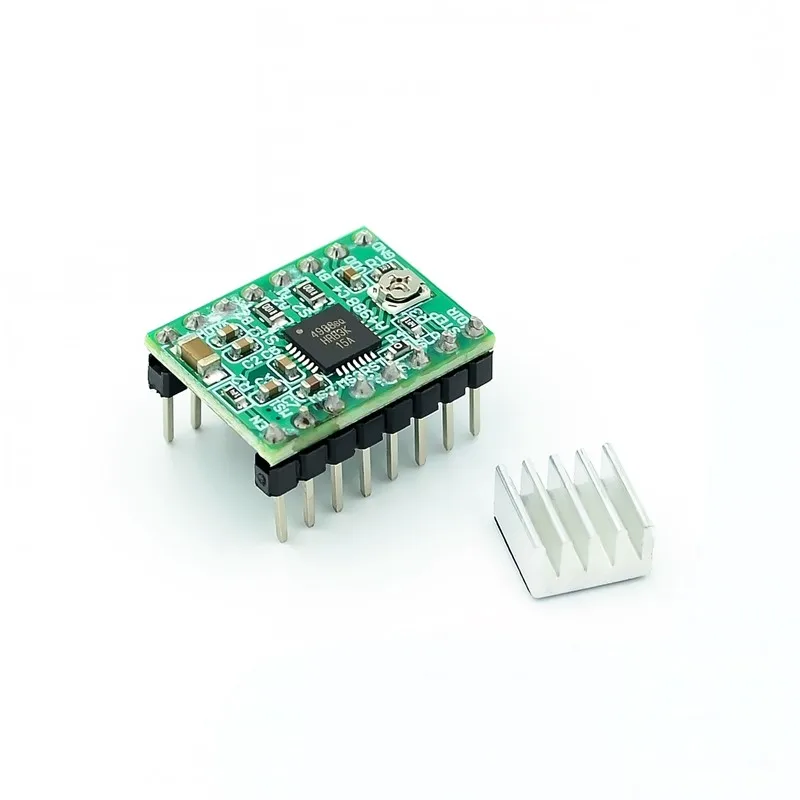

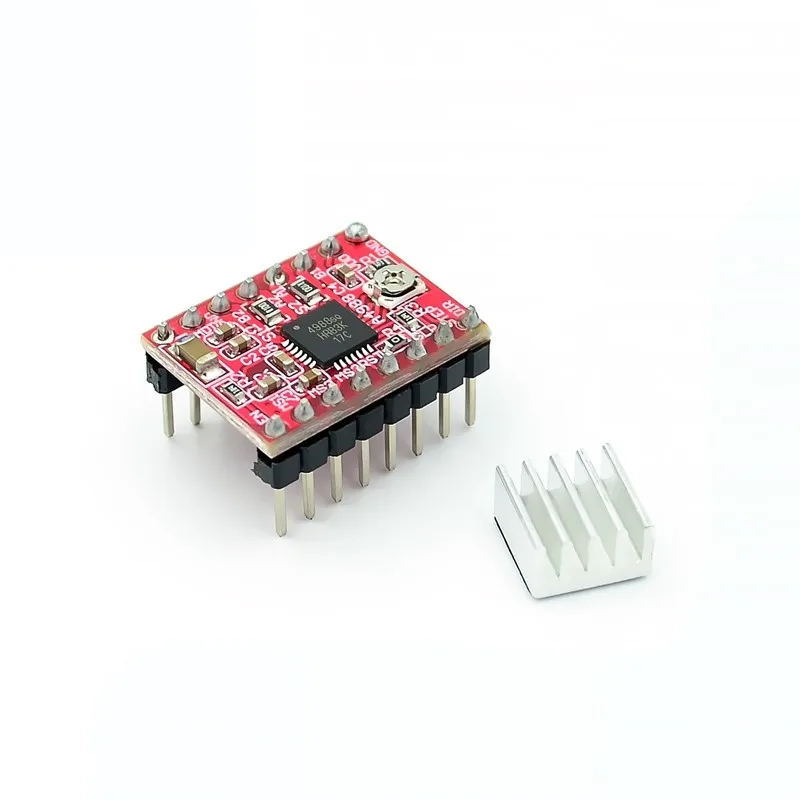

A4988 est un conducteur micro complet de moteur d’étape avec le convertisseur intégré pour l’opération facile. Le produit peut faire fonctionner le moteur pas à pas bipolaire en mode plein, moitié, 1 / 4, 1 / 8 et 1/16pas, et les performances de conduite de sortie peuvent atteindre 16V et ± 1a. Généralement 12V, a4988 comprend un régulateur de courant fixe, qui peut fonctionner en mode de décroissance lente ou mixte. Le convertisseur est la clé de la mise en œuvre facile de a4988. Tant qu’une impulsion est entrée dans l’entrée “étape”, le moteur peut être entraîné pour générer un micro pas. Il n’est pas nécessaire de programmer la table de séquence de phase, la ligne de commande haute fréquence ou l’interface complexe. L’interface a4988 est très adaptée aux applications complexes où les microprocesseurs sont indisponibles ou surchargés.

Dans l’opération de micro étape

La commande de hacheur dans a4988 peut automatiquement choisir le mode actuel d’atténuation (lent ou mélangé). En mode de décroissance mixte, le dispositif est initialement réglé pour décroître rapidement dans une partie du temps d’arrêt fixe, puis lentement dans le reste du temps d’arrêt. Le schéma de commande de courant d’atténuation hybride peut réduire le bruit audible du moteur, augmenter la vitesse de pas et réduire la consommation d’énergie. Un circuit de commande de redressement synchrone interne est prévu pour améliorer la consommation d’énergie pendant une opération de modulation de largeur d’impulsion (PWM). La protection du circuit interne comprend: arrêt thermique avec hystérésis, verrouillage de sous-tension (UVLO) et protection contre les courants croisés. Aucune puissance spéciale sur le séquençage n’est requise.

A4988 adopte le boîtier QFN à montage en surface (ES)

La taille est de 5mm × 5mm, la hauteur nominale de l’emballage est de 0.90mm et dispose d’un dissipateur thermique exposé pour améliorer la fonction de dissipation thermique. Le paquet est un paquet sans plomb (suffixe-T) avec des cadres de goupille étamés.

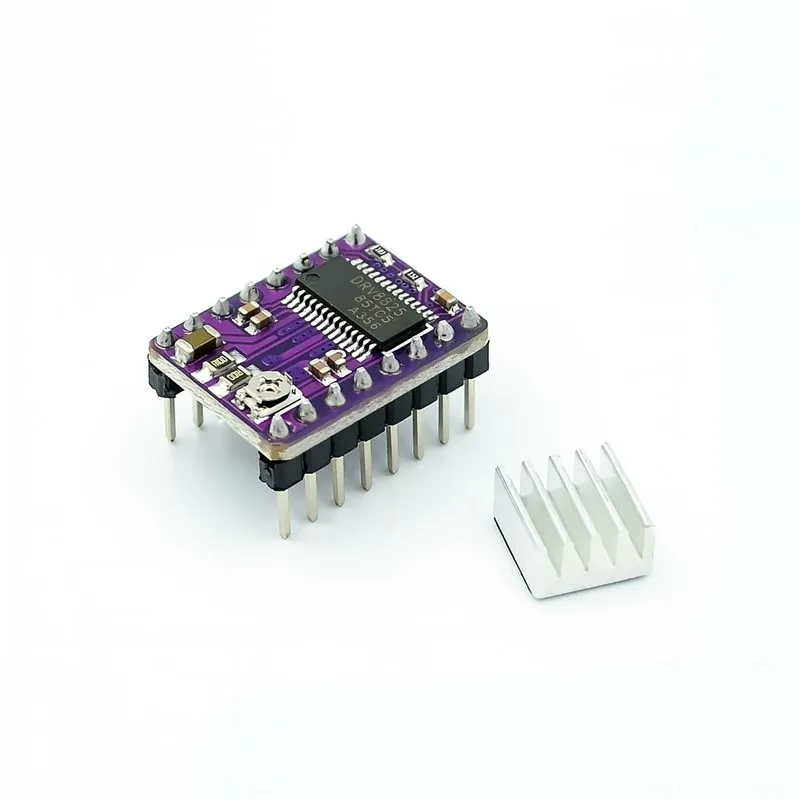

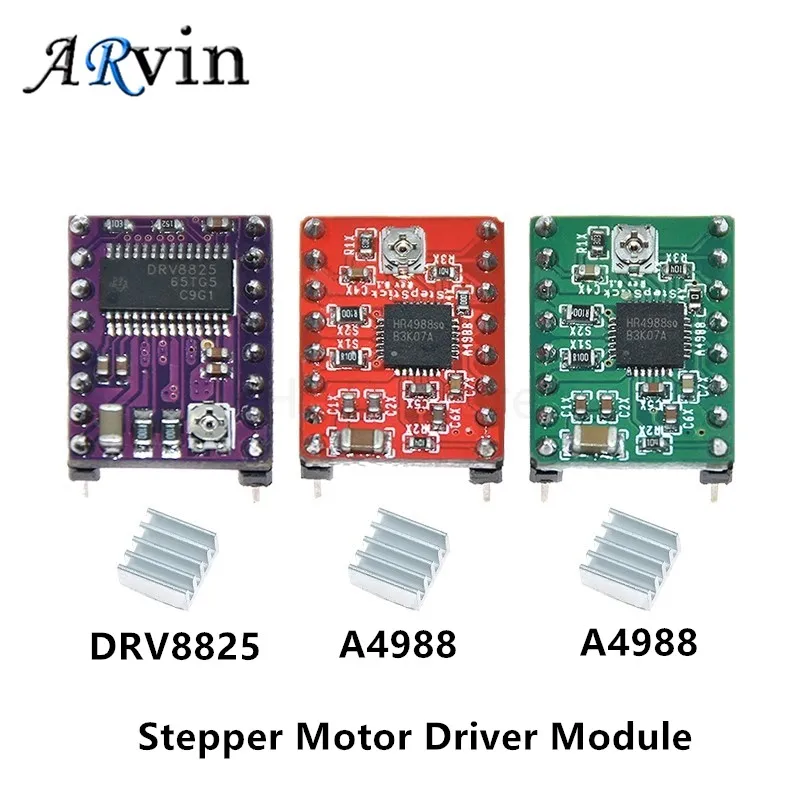

DRV8825

Par rapport à 4988, drv8825 présente les avantages suivants:

• Le courant est de 2,5 A.
• Subdivision de soutien 32.
• Carte PCB de 4 couches, meilleure représentation de dissipation thermique.
• La puce a une plus petite résistance interne, un chauffage inférieur et une meilleure dissipation de la chaleur.

Paramètres

• Taille: 1.5mm x 2mm (identique à 4988)
• Courant d’entraînement: 2.5A
• Subdivision: 1, 1 / 2, 1 / 4, 1 / 8, 1 / 16, 1 / 32
• Processus de fabrication: Fabrication de SMT Mounter, soudure non manuelle, rendement plus élevé, représentation plus stable

Convient pour

Besoin de conduire des occasions de moteur pas à pas.
C’est un module nécessaire pour construire une imprimante 3D, une CNC, une machine à graver, etc.
Les imprimantes 3D prises en charge incluent prusa Mendel, ultimaker, printbot, makerbot, etc.
