“Module ultrasonique HC-SR04 pour Arduino” – Test et Avis
Blog > Hc Sr501 >
.
.
1. Le capteur à ultrasons HC-SR04 utilise un sonar pour déterminer la distance à un objet, tout comme le font les chauves-souris.
2. Il offre une excellente détection de gamme sans contact avec une grande précision et des lectures stables de 2 cm à 400 cm (1 pouce à 13 pieds) avec une précision de 3mm, dans un emballage facile à utiliser.
3. Son fonctionnement n’est pas affecté par la lumière du soleil ou le matériau noir comme les télémètres optiques (bien que les matériaux acoustiquement doux comme le tissu puissent être difficiles à détecter).

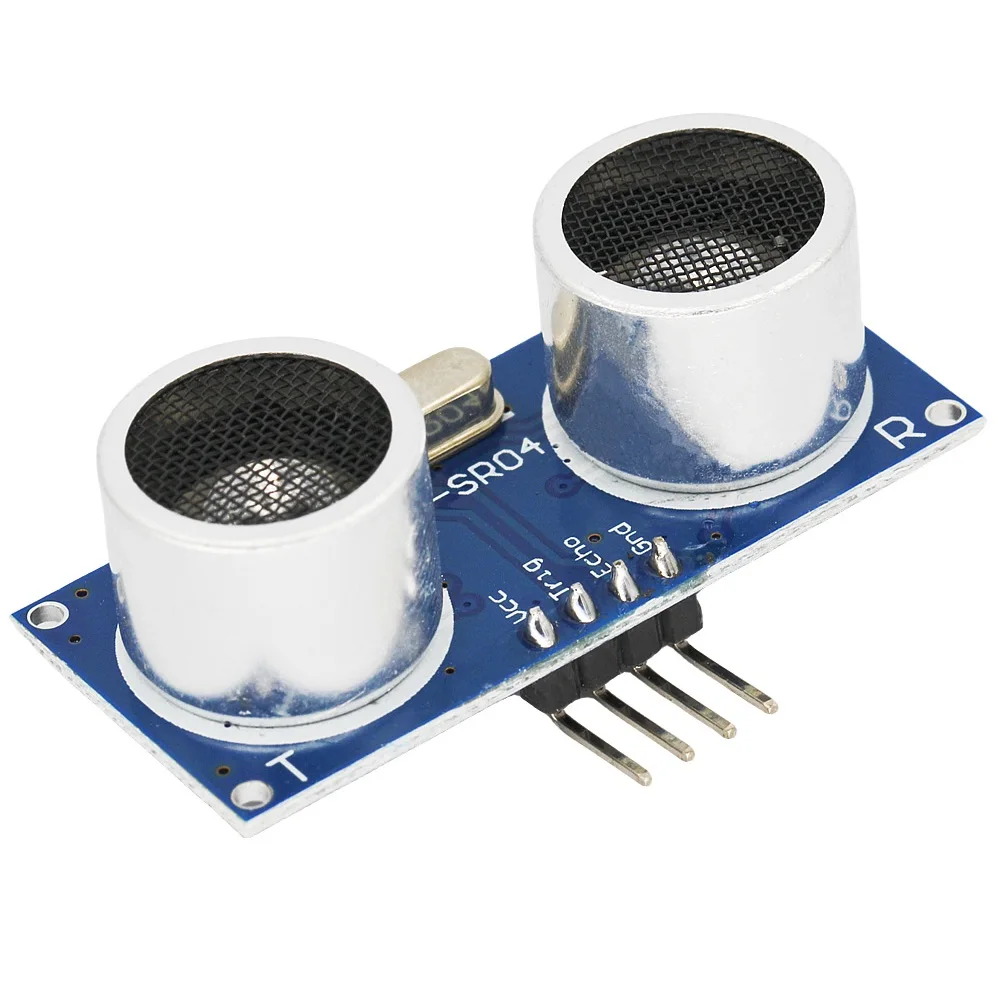

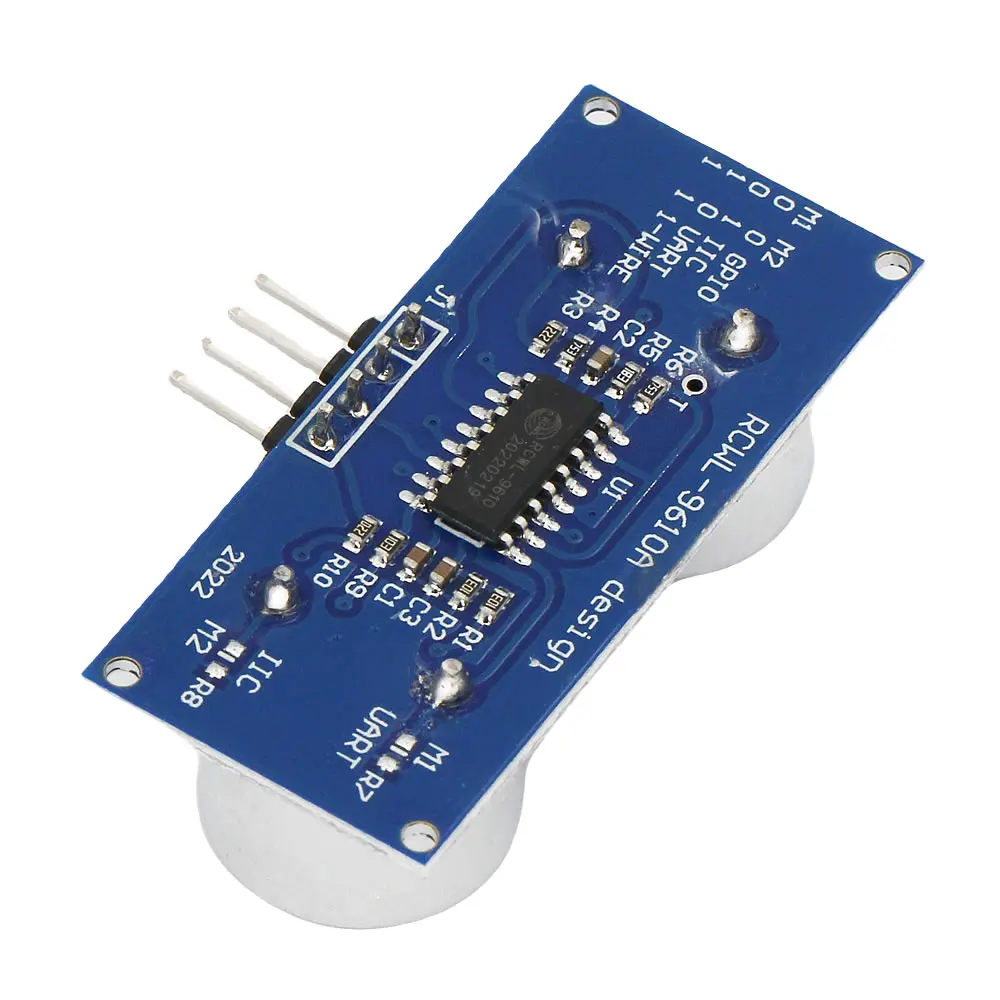

4. Le HC-SR04 est livré complet avec un émetteur et un récepteur à ultrasons intégrés.
2. Il offre une excellente détection de gamme sans contact avec une grande précision et des lectures stables de 2 cm à 400 cm (1 pouce à 13 pieds) avec une précision de 3mm, dans un emballage facile à utiliser.
3. Son fonctionnement n’est pas affecté par la lumière du soleil ou le matériau noir comme les télémètres optiques (bien que les matériaux acoustiquement doux comme le tissu puissent être difficiles à détecter).
4. Le HC-SR04 est livré complet avec un émetteur et un récepteur à ultrasons intégrés.

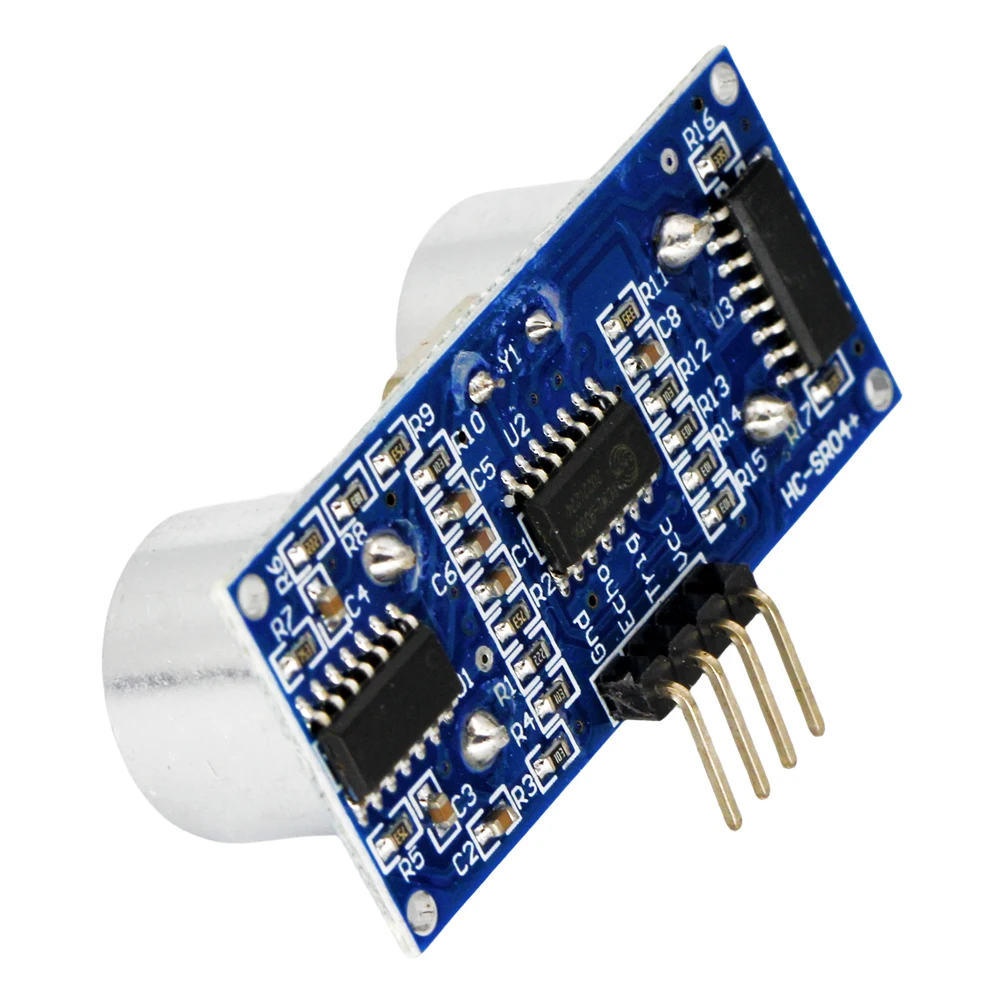

Spécifications du produit:
Tension de fonctionnement: 5 VDC
Courant statique: moins de 2mA.
Signal de sortie: Signal de fréquence électrique, haut niveau 5V, bas niveau 0V
Angle du capteur: pas plus de 15 degrés
Distance de détection: 2cm – 400cm
Précision: jusqu’à 3mm
Signal de déclenchement d’entrée: impulsion TTL 10us
Signal d’écho: Signal de sortie TTL PWL

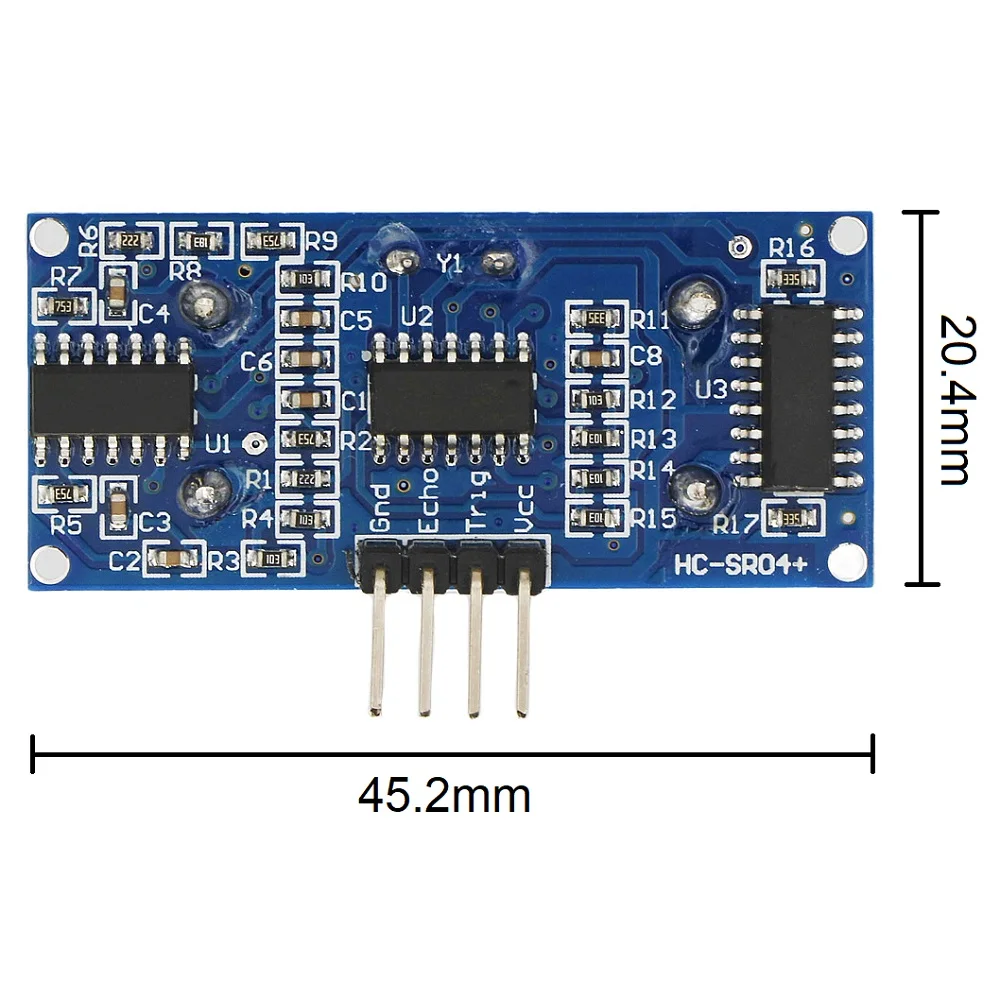

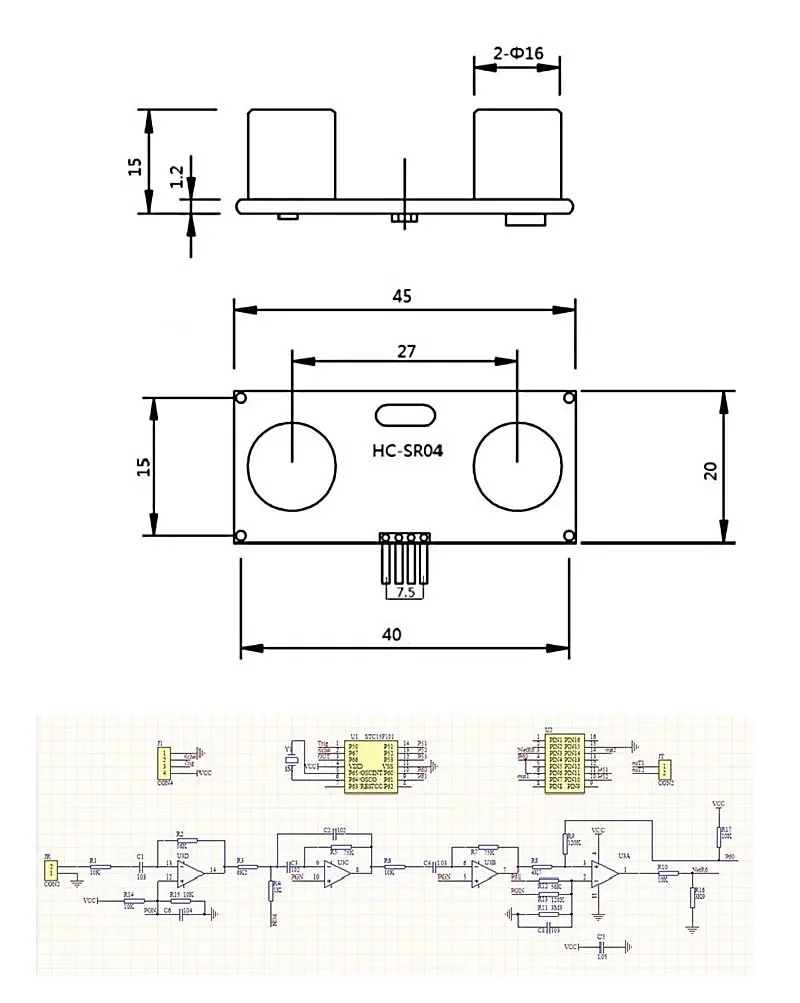

Taille de l’article: 44mm * 20mm * 15mm
Poids net: 11 grammes

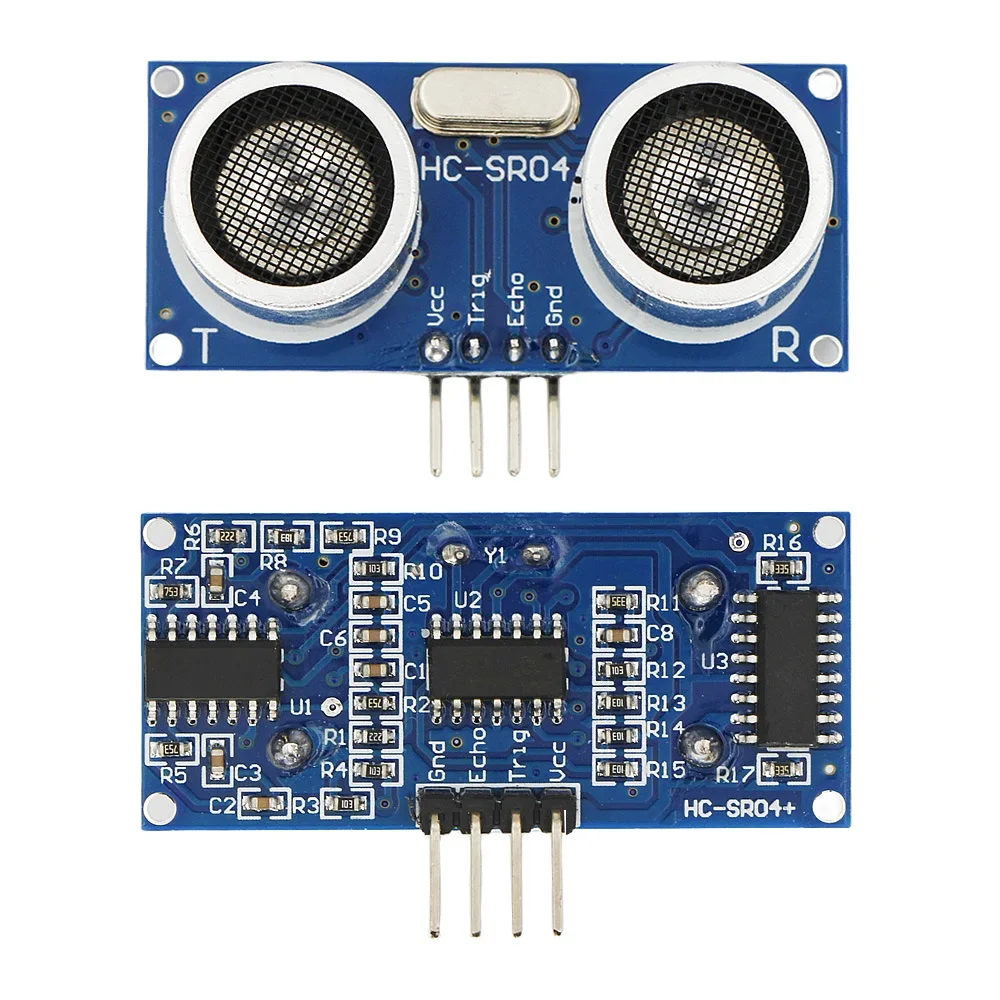

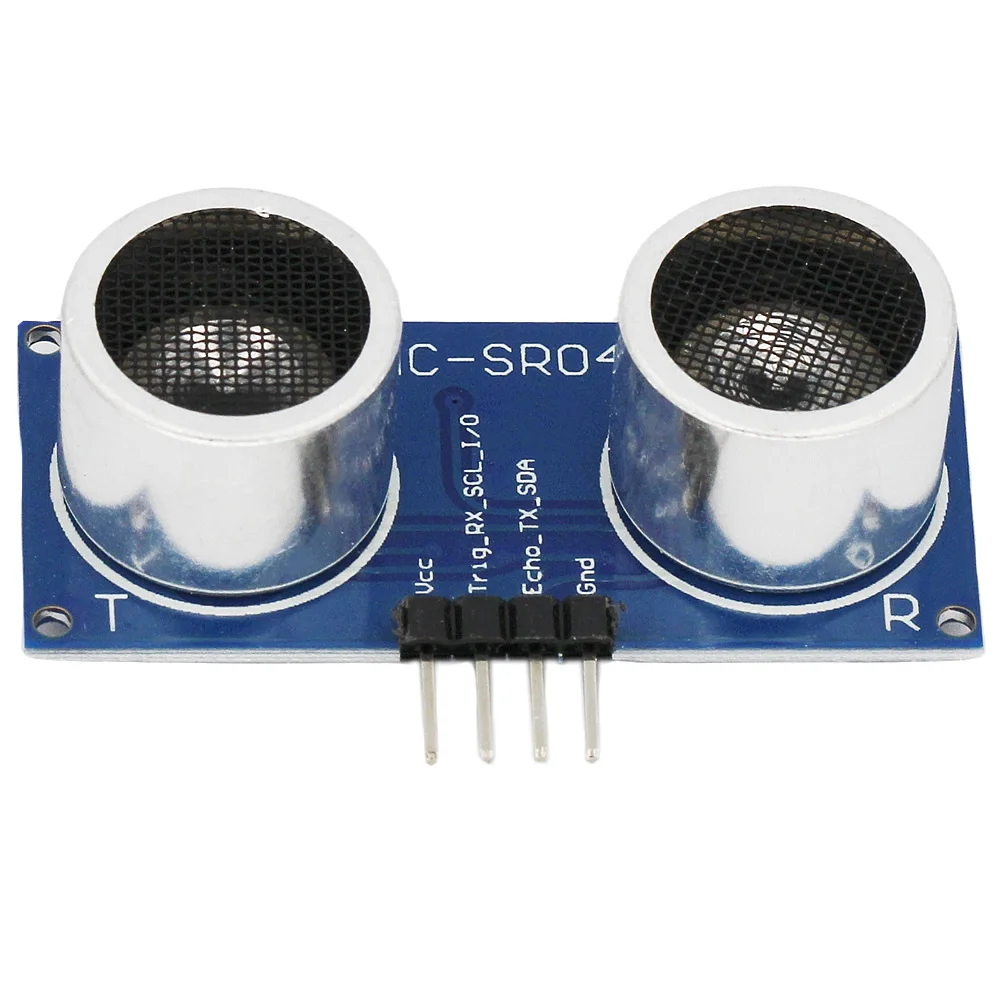

Mode de connexion:
VCC: entrée d’alimentation CC 5V
Déclencheur (T): Entrée du signal de contrôle (impulsion TTL 10us)
Echo (R): sortie du signal d’écho, la durée est le temps de transmettre à recevoir
GND au sol: Fil de terre

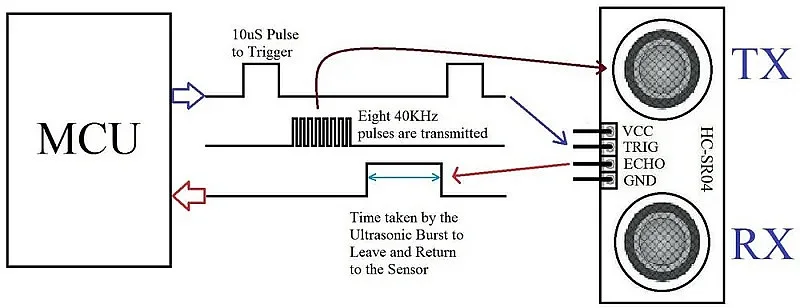

Opération ultrasonique HC-SR04 de module:
1. Module d’alimentation avec 5V, la sortie Echo (R) sera de 5V lorsque l’obstacle est à portée, ou 0V si ce n’est pas le cas. La durée du signal Echo est utilisée pour calculer la distance jusqu’à l’objet (voir ci-dessous).
2. Utilisez le déclencheur de port IO (T) pour déclencher la plage en appliquant un signal de déclenchement de niveau élevé (TTL) de 10 US. Le module enverra automatiquement un signal d’onde carrée de sortie via son transducteur acoustique de sortie et testera si un signal est renvoyé à son capteur acoustique d’entrée.
3 Si un signal acoustique est renvoyé, le port ECHO (R) IO aura un signal de haut niveau. La durée du signal de haut niveau est le temps entre l’émission et la réception à l’aide des transducteurs à ultrasons.
4. Distance à l’objet du module = Durée du signal de haut niveau ECHO (R) * vitesse du son (340 m/s) / 2
