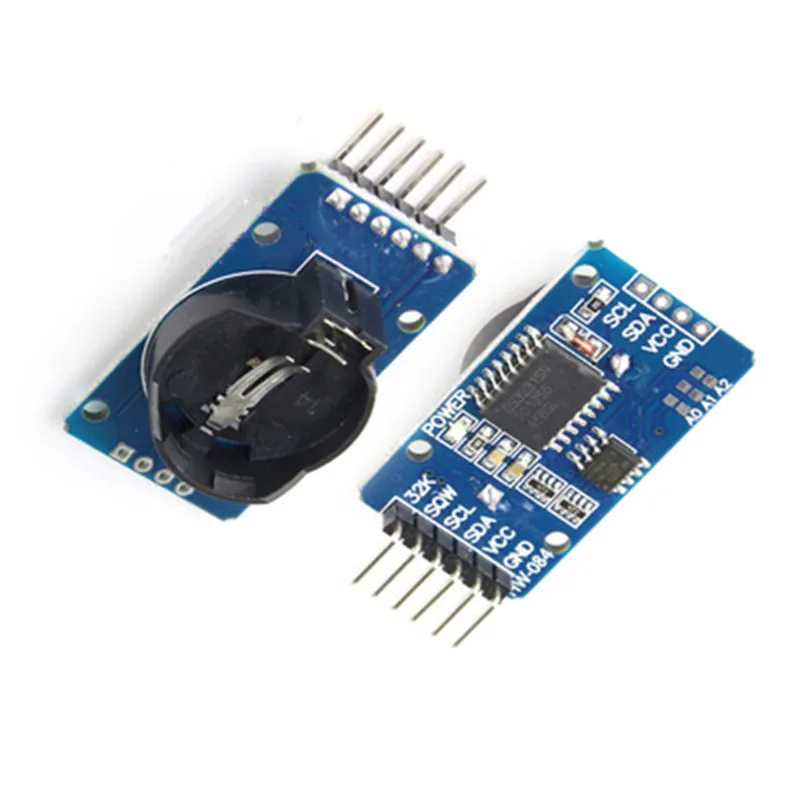

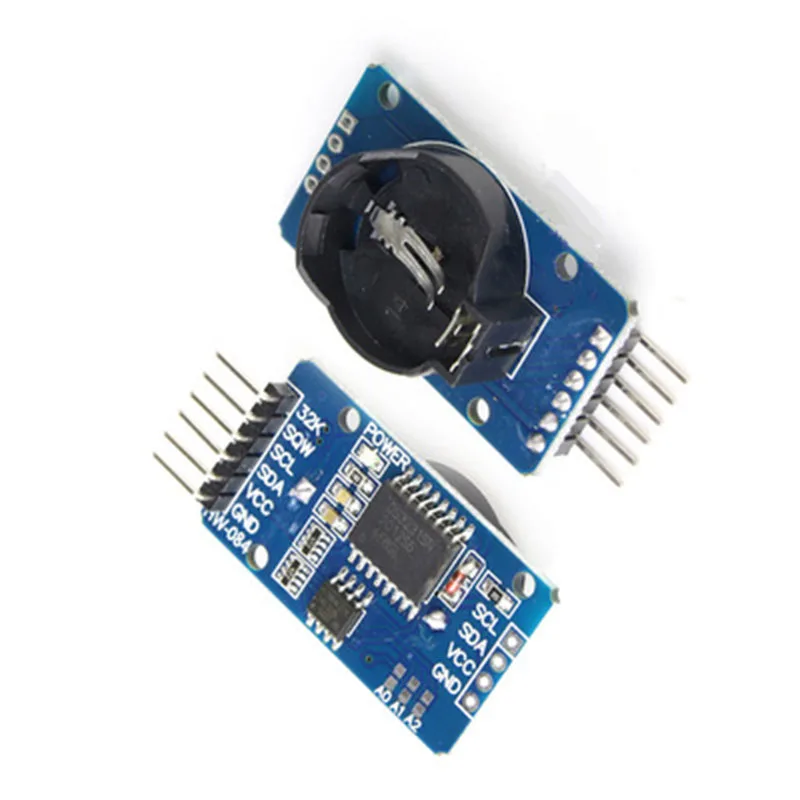

Module RTC DS3231 AT24C32, haute précision. – Test et Avis

.
.

Points Clés

Description du produit

• Le DS3231 est une horloge en temps réel (RTC) I2C à faible coût et de haute précision avec un oscillateur à cristal à compensation de température intégré (TCXO) et du cristal. L’appareil comprend une entrée de batterie qui maintient une synchronisation précise lorsque l’alimentation secteur est retirée. Le cristal intégré améliore la précision à long terme de l’appareil et réduit le nombre de composants dans la chaîne de production. Le DS3231 est disponible dans des plages de température commerciales et industrielles dans un paquet de 16 broches 30OMIL SO.
• RTC enregistre les informations sur les secondes, les minutes, les heures, le jour de la semaine, la date, le mois et l’année. Pour les mois inférieurs à 31, la date à la fin du mois sera automatiquement ajustée, y compris le format de travail de l’horloge corrigée pour les années bissextiles, peut être en format 24 heures ou 12 heures avec indication/AMPM. Fournit deux réveils de calendrier réglables et une sortie, une adresse et des données d’onde carrée réglables via la transmission série bidirectionnelle de ligne totale I2C. Les circuits de référence et de comparateur de tension à compensation de température surveillent l’état des VCC, détectent les pannes de courant, fournissent une sortie de réinitialisation et passent automatiquement à l’alimentation de secours si nécessaire. De plus, la broche de moniteur/RST peut être utilisée comme entrée manuelle pour générer une réinitialisation MP.
• En plus d’une grande précision de synchronisation, le DS3231 dispose de plusieurs autres fonctionnalités qui élargissent la gamme de fonctions et d’options supplémentaires pour l’hôte du système. Un capteur de température mathématique très précis est intégré à l’intérieur de l’appareil, accessible (comme le temps) via l’interface I2C. Ce capteur de température a une précision de ±3°C, et les circuits de contrôle sur puce permettent la détection automatique de l’alimentation et gèrent la commutation d’alimentation entre les sources d’alimentation primaires et de secours (c.-à-d. les batteries basse tension). Si l’alimentation secteur est perdue, l’appareil continue à fournir une synchronisation précise et la performance de la température n’est pas affectée. La fonction de réinitialisation sur puce peut être utilisée pour redémarrer le microprocesseur du système lorsque l’alimentation principale est réappliquée ou que la valeur de tension revient dans la plage de tolérance.

Module paramètres

• Taille: 38mm(L) × 22mm(W) × 14mm(H)
• Tension de fonctionnement: 3.3 – 5.5V
• Chip de l’horloge: DS3231, haute précision
• Précision de l’horloge: 2ppm dans une plage de 0-40°C, erreur annuelle d’environ 1 minute
• Réveils de calendrier: 2 réveils programmables
• Capteur de température: Précision de ±3°C
• Puce mémoire: AT24C32 (recommandé 32K)
• Interface de bus I2C, vitesse de transmission jusqu’à 400kHz (lorsque la tension de fonctionnement est de 5V)
• Peut être en cascade avec d’autres dispositifs I2C, l’adresse 24C32 peut être modifiée par court-circuit AO/A1/A2, l’adresse par défaut
• Utilisez la batterie CR2032 pour vous assurer que l’horloge fonctionne toujours normalement après la mise hors tension du système
• Méthode d’emballage: emballage antistatique simple

Instructions de câblage (prendre pour-Arduino uno r3 comme exemple)

• SCL → A5
• SDA → A4
• VCC → 5V
• GND → GND

FAQ

Question 1: Quelle est la précision de l’horloge du module DS3231?

La précision de l’horloge du module DS3231 est de 2ppm dans une plage de 0-40°C, avec une erreur annuelle d’environ 1 minute.

Question 2: Quelle est la taille du module DS3231?

Le module DS3231 a une taille de 38mm(L) × 22mm(W) × 14mm(H).

Question 3: Quelle est la capacité de stockage recommandée pour la puce mémoire AT24C32?

La capacité de stockage recommandée pour la puce mémoire AT24C32 est de 32K.

Ce Que pensent les clients du produit

Les clients sont très satisfaits du module d’horloge DS3231 AT24C32. Ils apprécient sa grande précision, sa facilité d’utilisation et sa petite taille. Certains clients utilisent ce module pour leurs projets d’électronique, d’automatisation domestique et de robotique. Ils recommandent fortement ce produit en raison de sa fiabilité et de ses performances exceptionnelles.

Avis

Le module d’horloge de haute précision DS3231 AT24C32 est un excellent choix pour ceux qui recherchent une synchronisation en temps réel précise. Sa précision de 2ppm et sa capacité à maintenir la synchronisation même en cas de perte d’alimentation en font un choix idéal pour de nombreux projets. De plus, sa petite taille le rend facile à intégrer à différentes applications. Cependant, il est important de noter que ce module nécessite une batterie CR2032 pour maintenir la synchronisation en cas de panne de courant. Dans l’ensemble, le module d’horloge DS3231 AT24C32 est un produit fiable et polyvalent qui répondra aux besoins de nombreux utilisateurs.
