Module IR pour éviter les obstacles. – Test et Avis

.
.

Points Clés

Description

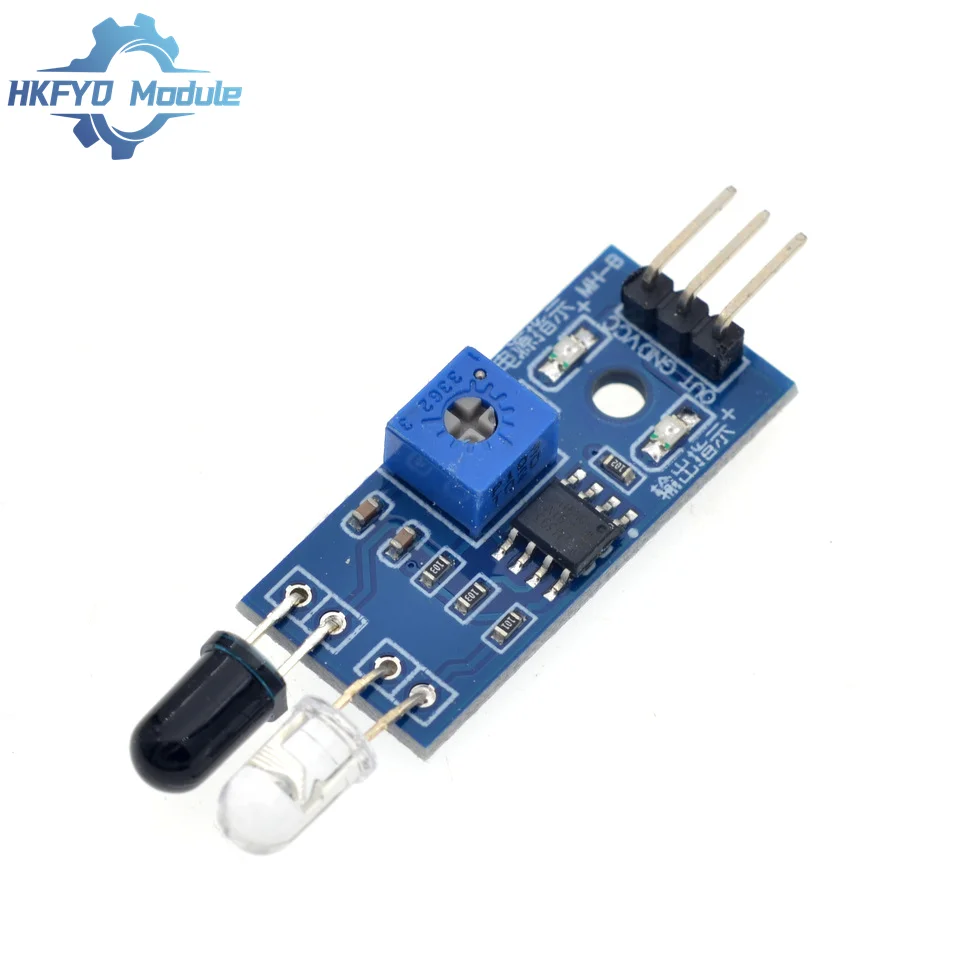

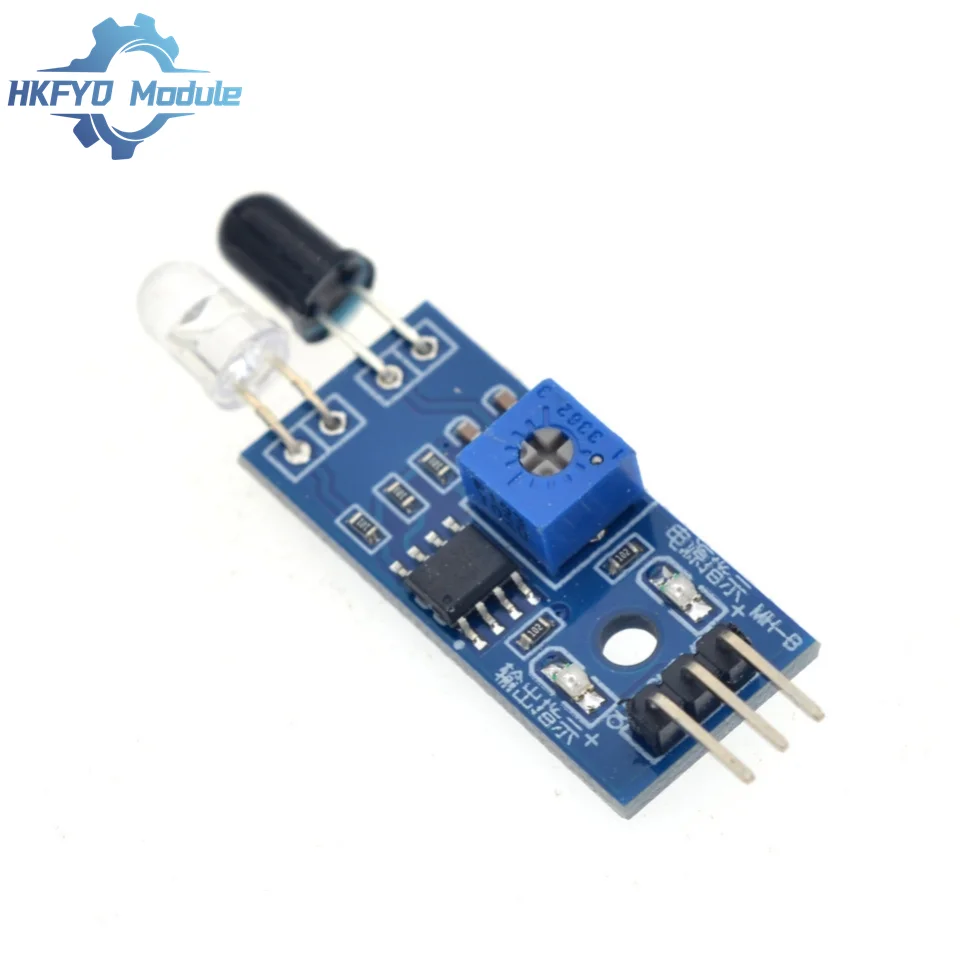

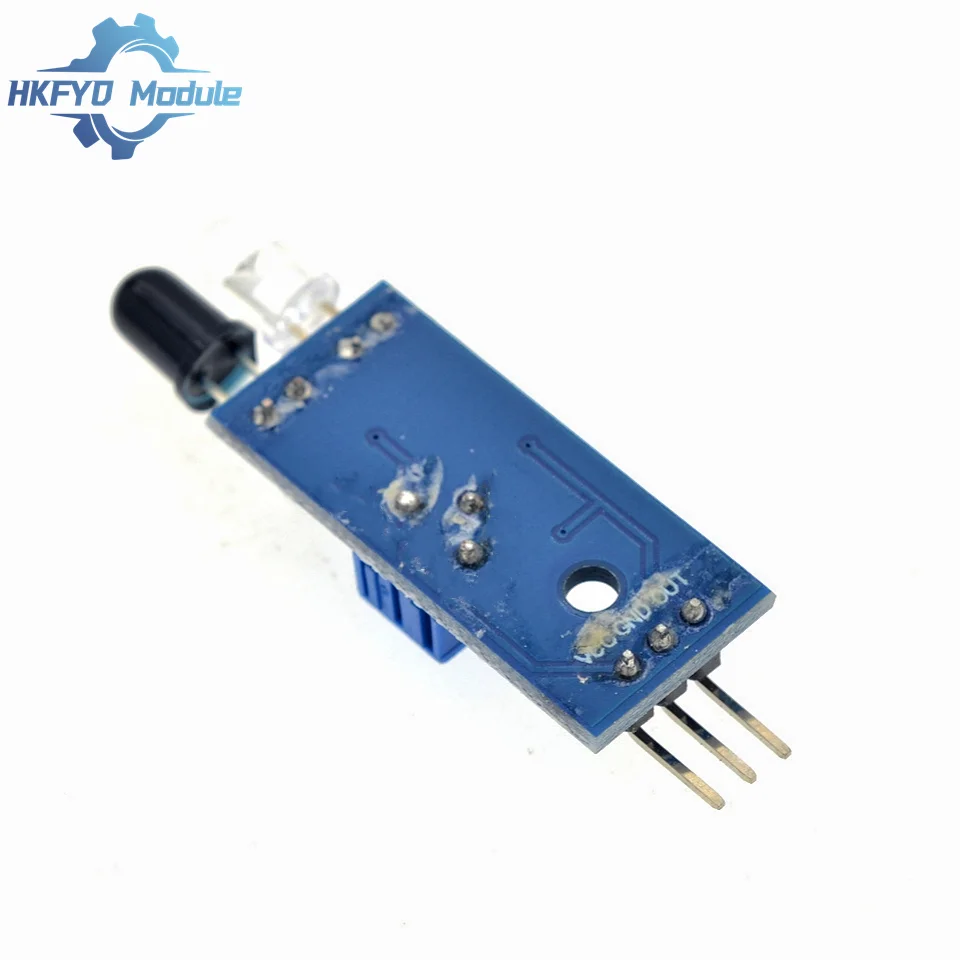

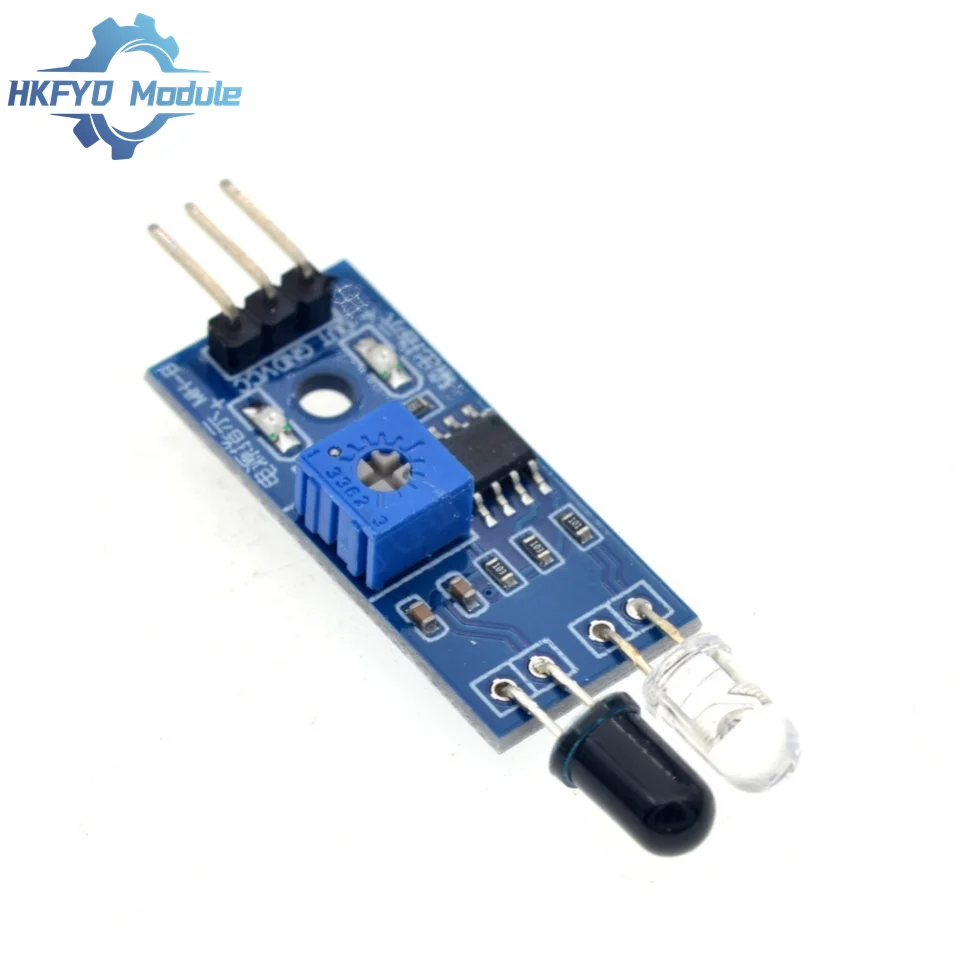

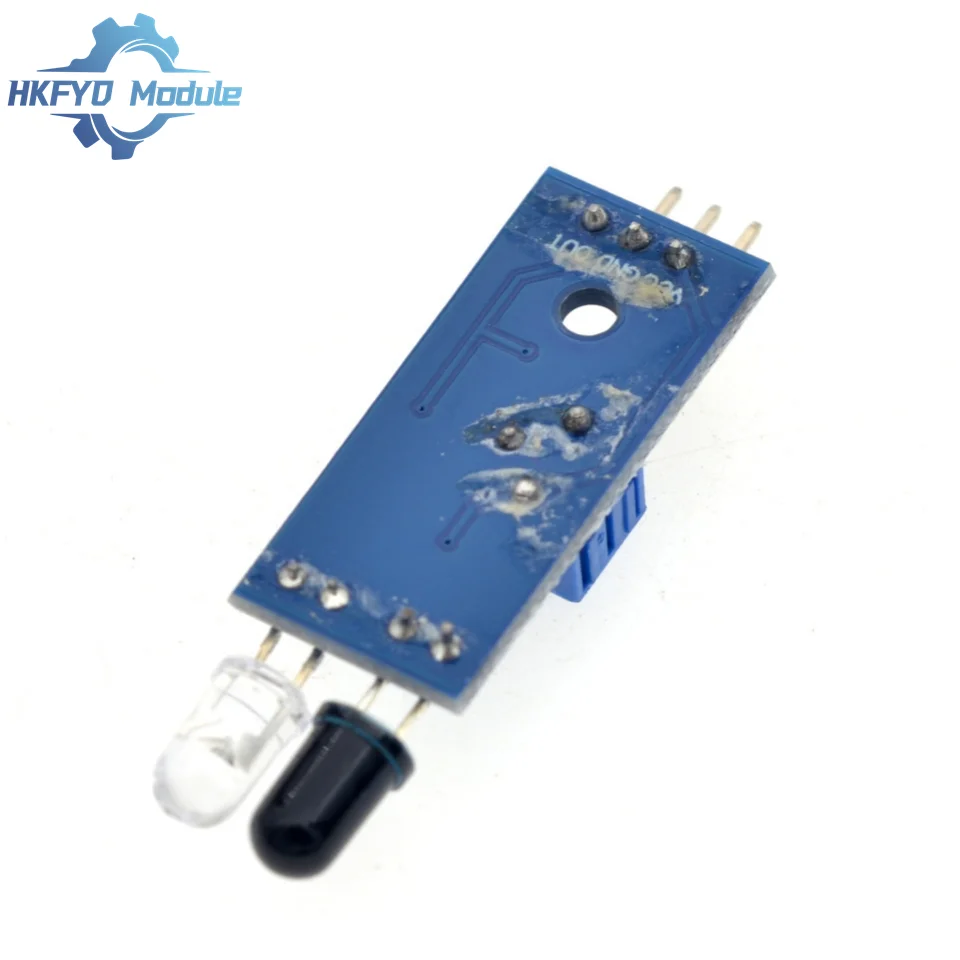

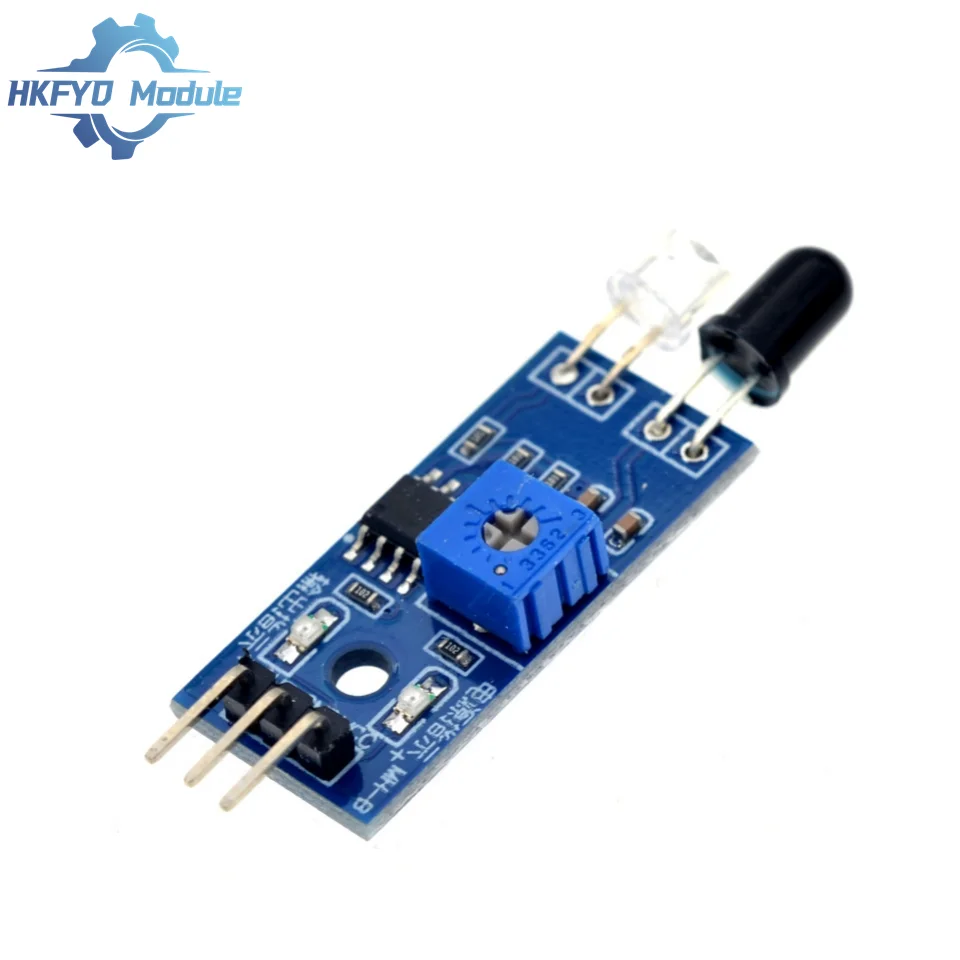

Le module de capteur d’évitement d’obstacles infrarouge IR peut être largement utilisé dans l’évitement d’obstacles de robot, la voiture d’évitement d’obstacles, le comptage de lignes et le suivi de lignes noires et blanches, etc. Le module détecte la distance 2 ~ 30cm, angle de détection 35°, la distance peut détecter le potentiel est ajustée Le module de capteur de sortie OUT peut être directement connecté au port IO du microcontrôleur, vous pouvez directement piloter un relais 5V. Il a une paire de tube de transmission et de réception infrarouge, tube infrarouge émettent une certaine fréquence, lors de la détection de la rencontre de direction avec des obstacles (surface réfléchissante), tube de réception infrarouge réfléchi, après le traitement du circuit de comparateur, l’indicateur vert s’allume, en même temps l’interface de sortie du signal pour produire le signal numérique (Un signal de bas niveau). Peut être utilisé pour les modules d’alimentation CC 3-5V. Il a un indicateur de puissance rouge.

Spécification

Le module de capteur OUT du port de sortie peut être directement connecté au port IO du microcontrôleur, vous pouvez piloter directement un relais 5V; le module détecte la distance 2 ~ 30cm, angle de détection 35°, La distance peut détecter le potentiel est ajustée Peut être utilisé pour les modules d’alimentation 3-5V DC Lorsque l’alimentation est allumée, le voyant d’alimentation rouge Utilisation du comparateur LM393.

Interface

• VCC: tension externe 3.3V-5V (peut être directement connecté à 5v MCU et 3.3v MCU)
• GND: GND externe
• OUT: interfaces de sortie numérique de petite carte (0 et 1)

Connexion: VCC-VCC; GND-GND; OUT-IO avec les trous de vis de 3mm, taille de carte d’installation fixe facile: 3.1CM * 1.5CM / 1.22*0.59

Ce que pensent les clients du produit

Aucun avis client n’est disponible pour le moment.

Avis sur le produit

Le module capteur d’évitement d’obstacles infrarouge pour Arduino est un outil pratique pour l’évitement d’obstacles dans les projets de robotique. Sa distance de détection de 2 ~ 30cm et son angle de détection de 35° le rendent idéal pour différents scénarios. La connexion facile du module à un microcontrôleur permet un contrôle direct du relais 5V. De plus, l’indicateur de puissance rouge garantit une alimentation correcte.

Cependant, il est important de noter que ce module nécessite une alimentation externe de 3.3V-5V et un câblage approprié pour assurer son bon fonctionnement. Les utilisateurs doivent également être conscients de ses dimensions (3.1CM * 1.5CM) pour l’installation.

FAQ

Q: Quelle est la tension d’alimentation requise pour ce module?

R: Ce module nécessite une tension d’alimentation externe de 3.3V-5V.

Q: Comment connecter ce module à un microcontrôleur?

R: Vous pouvez connecter le port OUT du module au port IO du microcontrôleur.
