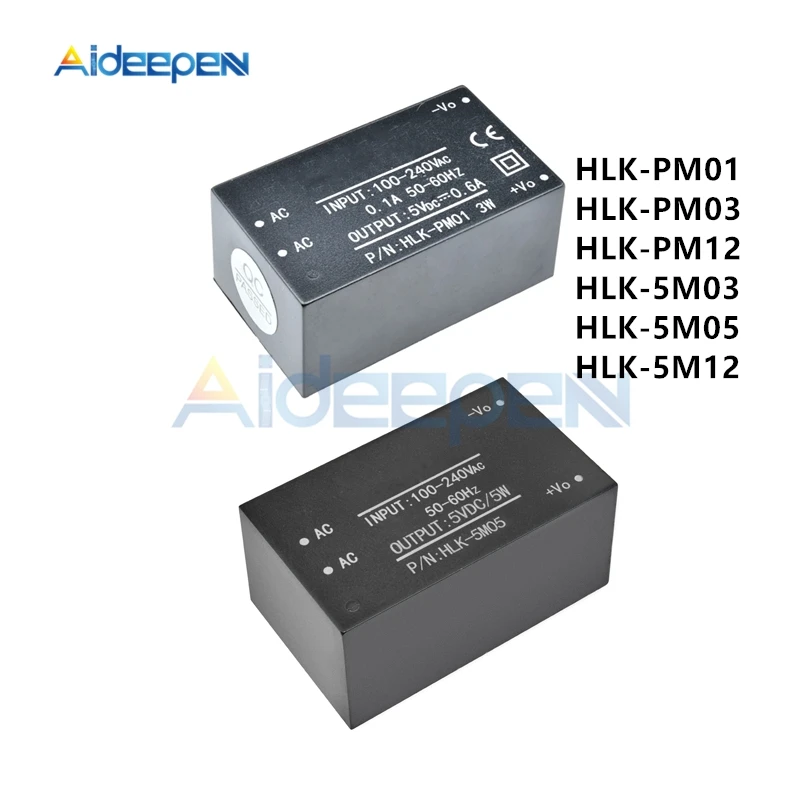

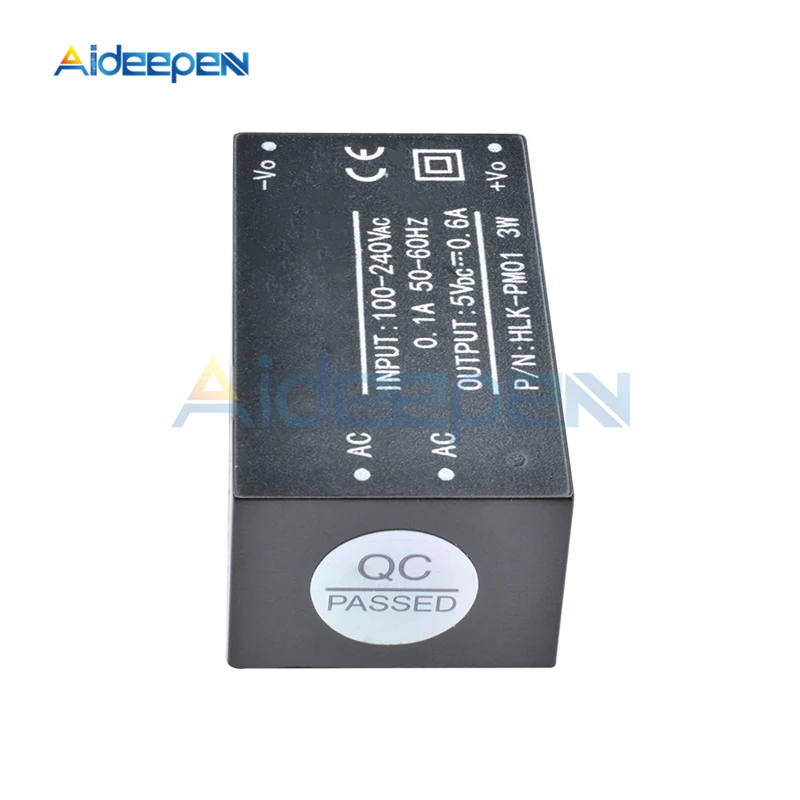

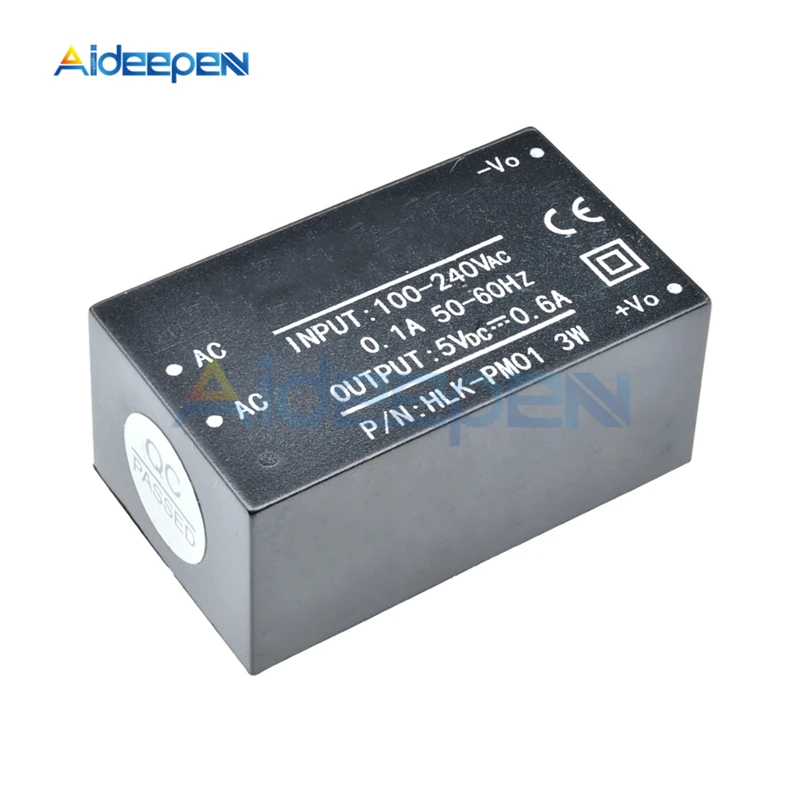

Module électrique à commutation pour Mini 100-240V

Blog > Alimentation 3.3V > Module électrique à commutation pour Mini 100-240V – Test et Avis

.
.

Table of Contents

Points Clés

Module d’alimentation électrique compact avec différentes sorties (5V, 3.3V, 12V)
Large plage de tension d’entrée (100V-240V)
Faible ondulation et faible bruit
Protection contre les courts-circuits et les surcharges
Haute efficacité et densité de puissance
Conception conforme aux normes de sécurité et de compatibilité électromagnétique

Caractéristiques du produit:

L’ultra-mince, subminiature
La pleine tension d’entrée (90 ~ 264 vac)
Faible ondulation et faible bruit
Fonction de protection contre les courts-circuits de surcharge de sortie
Haute efficacité et densité de puissance
Conception du produit pour répondre à la CEM et aux exigences de test de sécurité
Faible consommation d’énergie, protection de l’environnement écologique, perte à vide <0.1 W
Vieillissement et
100% test de charge
Conforme aux exigences de l’UL, CE
Période de garantie de qualité de 10.1 ans

Conditions environnementales:

Température de fonctionnement: -20-60 degré
Température de stockage: +80-40 degrés
Humidité relative: 5-95%
La manière de refroidissement: Refroidissement naturel
La pression atmosphérique: 80-106Kpa
L’altitude: 2000m ou moins
Vibration: Coefficient de vibration de 10 ~ 500 hz, 2 g10min. / 1 cycle, 60 min. Chacun le long des axes X, Y, Z

Caractéristiques électriques:

La tension d’entrée nominale: 100-100.VAc
La gamme de tension d’entrée: 90-90.VAc
Courant d’entrée maximum: 0.2 ou moins a.
Courant de montée subite d’entrée: 10 ou moins a.
Tension d’entrée maximale: 270 ou moins Vac
Entrée démarrage progressif: 50 ou moins MS
Efficacité de la basse tension d’entrée: Vin = 110 vac, sortie avec 69% ou plus
Tension d’entrée élevée: Vin = 220 vac, sortie avec 70% ou plus
Fiabilité à long terme: MTBF 100000 ou plus H.
Tension de sortie nominale sans charge: +5 +/- 0.1 VDc
Tension de sortie nominale complète: +5 +/- 0.2 VDc A
Courant de sortie maximum de courte durée: P 1000 ma
Le courant de sortie maximal pendant une longue période: P 600 ma
Régulation de tension: +/- 0.2%
Régulation de charge: +/- 0.5%
Ondulation et bruit de sortie: (mVp-p) 50 ou moins
Protection contre les surintensités de sortie: Sortie la charge maximale de 150-200% A.
Protection contre les courts-circuits de sortie: Directement à la sortie du court-circuit normal, le court-circuit reprend automatiquement le travail normal après le retrait

Caractéristiques de sécurité:

La conception du produit pour répondre aux exigences de la certification de sécurité UL, CE.
Sécurité et compatibilité électromagnétique
La conception d’entrée utilise une assurance UL 0.5 A
Le panneau de carte PCB fait de matériau de cuivre-plaqué double face de conseils est 94-où le niveau d’évaluation du feu V0
Normes de sécurité selon UL1012 EN60950, UL60950
Tension d’isolation: I/P – O/P 2500 vac
Résistance d’isolement: I/P – O/P > 100 m Ohms / 500 VDC 25 degrés 70% RH
Conduction et rayonnement selon EN55011, EN55022 (CISPR22)
Décharge électrostatique: IEC/EN 61000-4-2 niveau 4 8 kv / 15 kv
L’immunité aux rayonnements radiofréquences: IEC/EN 61000-4-3
Température de conception de sécurité: À la température normale sur notre condensateur de puissance, convertisseur principal ainsi sur la température de surface ne dépasse pas 90 degrés; le plus grand La température maximale de la surface de la coque ne dépasse pas 60 degrés;
